Рольставни своими руками: установка и монтаж, изготовление (с видео)

Технология установки рольставен

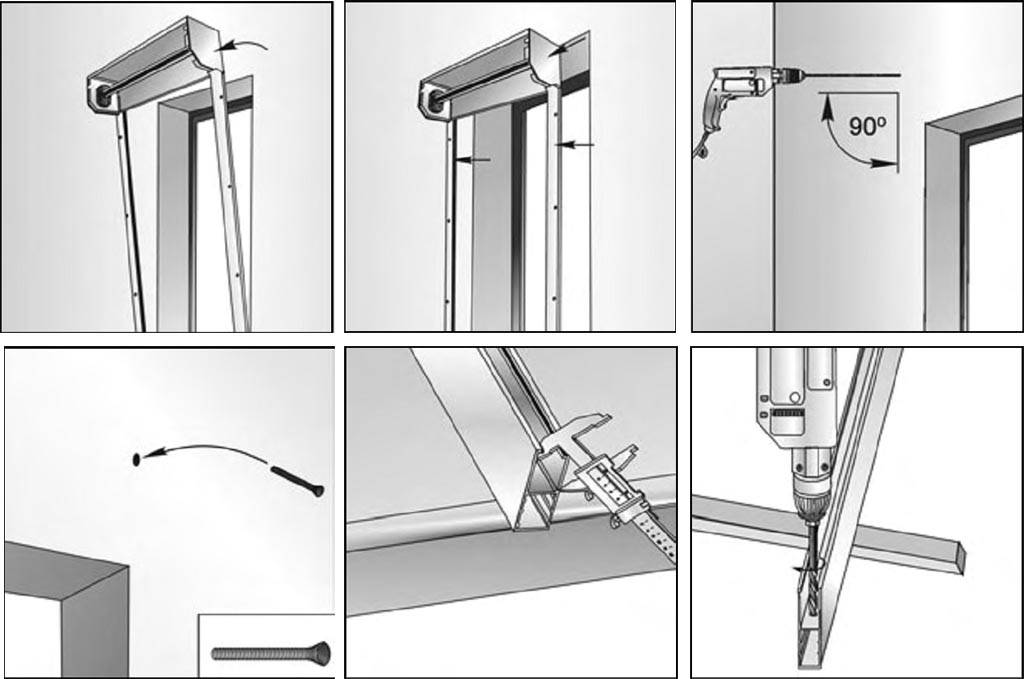

Подготавливают боковые направляющие. С помощью маркера и рулетки в них размечают отверстия. Для этого их попарно укладывают на ровную поверхность и отмечают отверстия в 10-15 см от обрезов направляющих шин и по всей их длине с равными промежутками в 40-50 см. Для накладного типа монтажа их смещают ближе к внешнему краю направляющих. Сверлят отверстия Ø 8 мм. При наружной установке просверливают насквозь обе стороны шины, а верхнюю дополнительно рассверливают до диаметра 11,8 мм для установки декоративной заглушки.
Подготовка короба. Прикладывают крышку к коробу и рассверливают насквозь через крышку по два отверстия с каждой стороны диаметром 4,2 мм. В эти отверстия будут установлены заклепки после монтажа рольставен.Рассверливают отверстия для закрепления короба. Их расположение зависит от типа монтажа: сзади для накладного типа, сверху для встроенного и по обеим плоскостям для комбинированного.Диаметр сверла – 8 мм.Высверливают отверстие нужного диаметра для привода. Для накладного монтажа подрезают короба в месте соединения с направляющими с помощью кусачек и пассатижей. Собирают короб и направляющие.
Разметка крепежных отверстий. Прикладывают собранный каркас рольставен к проему. При накладном монтаже все элементы конструкции должны лежать на стене, обрамляющей проем, при встроенном типе монтажа – находиться на боковых и верхнем откосе. Проверяют вертикальность направляющих и горизонтальность короба, а также сверяют диагонали – они не должны отличаться более чем на 2 мм.Выполняют маркером или сверлом разметку ранее просверленных крепежных отверстий на откосах или стене.
Сверление крепежных отверстий. Вынимают приложенный каркас роллеты из проема. По этой разметке просверливают отверстия на стене или в проеме. В бетонную стену устанавливают дюбеля.Делают отверстие для привода. Его диаметр составляет от 12 до 20 мм в зависимости от вида рольставен, это необходимо уточнить в паспорте не изделие. В отверстие устанавливают защитную пружину.Если в рольставнях предусмотрены внешние запорные элементы – размечают и высверливают отверстия в нижней части направляющих для их закрепления.
Крепление каркаса. Снимают с задней стенки каркаса защитные пленки. Ставят и выравнивают собранный каркас на предназначенное для него место. Совмещают разметку отверстий и еще раз проверяют горизонтальность короба и вертикальность направляющих, а также расстояние между ними. Крепят каркас саморезами с помощью шуруповерта.
Крепление элементов управления. При наружном монтаже элементы управления крепят внутри здания. Размечают маркером отверстия на стене, просверливают их и закрепляют направляющие и лентоукладчик.
Установка полотна роллеты. Дистанционные кольца на перфорированном валу выставляют на равном расстоянии с шагом 40-50 см. На концевом профиле роллетного полотна устанавливают ручные ригели с обеих сторон. Заводят полотно роллеты сверху вала в направляющие шины. На верхнем краю роллетного полотна выставляют тяговые пружины, закрпеляют их в перфорированных отверстиях вала.
Устанавливают крышку короба, закрепляют ее на заклепки с помощью заклепочного пистолета. Снимают защитную ленту с внешних поверхностей, удаляют загрязнения. Устанавливают ограничители на концевой профиль полотна. Технологические отверстия закрывают заглушками, предварительно промазав их силиконовым герметиком.

При монтаже рольставен необходимо соблюдать технику безопасности, использовать только исправный электроинструмент и устойчивую стремянку. Работы удобнее выполнять бригадой из двух-трех человек. Подключение электрофицированного привода лучше доверить специалисту, особенно, если вы не владеете навыком электромонтажных работ.

Все операции по установке рольставен своими руками показаны в видеоролике.

Видео – монтаж рольставней своими руками

Таким образом, как вы уже убедились монтаж рольставен своими руками – это не трудная задача, которую может выполнить любой дачник, который приложит некоторое терпение и усердия.

Описание ворот

Роллетные гаражные ворота обладают низкими теплоизоляционными свойствами. Но для конструкции характерны следующие плюсы:

низкая цена;
компактность;
монтаж на ограниченной площади.

Специалисты советуют монтировать роллетные ворота на гараж, предварительно подготовив металлическое основание. Оно должно быть расположено внутри проема, снаружи либо в помещении. Высокопрочные ламели обеспечивают устойчивость к взломам.

Роллетные ворота в гараж можно укомплектовать автоматикой, которая управляется пультом либо клавишами на стационарном пульте. При необходимости производится установка аварийного открывания полотна. Это позволит поднять конструкцию ручным способом, если нет электричества. Если гараж маленький, можно обеспечить управление полотном при помощи кардана.

Ворота гаражные — роллеты монтируются, если не устанавливается калитка. Существуют и другие причины выбора данного типа полотна:

нет возможности (из-за проема) установить другие ворота;
необходимость в быстром открывании гаража.

Прежде чем установить металлические роллеты в свой гараж, необходимо изучить принцип работы будущей конструкции. В процесс открывания ворот ламели наматываются на вал, установленный в коробе. При обратном процессе вал разматывает ламели, закрывая проем гаража. Полотно состоит из вертикальных направляющих, воротного полотна и вала. Чтобы установить ворота для гаража роллетные, понадобятся специальные комплектующие.

Плюсы и минусы

Ворота-рольставни привлекательны на вид и легки в монтаже, но их самостоятельное изготовление обойдётся недёшево

К положительным качествам ворот-рольставней можно отнести следующие:

Эти конструкции избавляют вас от необходимости убирать выпавший перед гаражом снег в зимний период;
Их легко монтировать, во время работы для них не нужен особый уход, правильно установленная конструкция будет служить длительный срок;
Ворота-рольставни очень компактны, для их установки нужно мало места. В отличие от остальных конструкций ворот, они не занимают дополнительную площадь при открывании;
Профиль, используемый при изготовлении конструкции, бережёт тепло. Кроме того, он защищает от грязи, благодаря чему в гараже всегда будет чисто и тепло.
Ворота-рольставни с автоматическим управлением можно открывать дистанционно, не выходя из автомобиля.

Но есть и минусы:

Они плохо сохраняют тепло, так как при открывании пропускают много воздуха с улицы;
Возможно промерзание механизмов и ламелей полотна ворот, в зимний период влага в щелях между ламелями превращается в лёд, и открыть ворота может быть проблематично. Потребуется легко постучать по полотну, и только потом открывать;
Самостоятельное изготовление ворот-рольставней существенно ударит по вашему карману.

Особенности функционирования ставней

Есть роллеты для мебели, которые могут работать в вертикальном положении и в горизонтальном. Если конструкцию не планируется фиксировать, необходимо использовать противовес при монтаже фасада. Его роль сводится к тому, что двери легко открываются и находятся в определённом положении, когда шторы не полностью открыты (т. е. не закрываются самопроизвольно). Для открывания роликов используются три типа механизмов:

с электроприводом;
с ленточным или шнуровым приводом;
с пружинно-инерционным механизмом.

Механизм пружинной инерции позволяет легко поднимать и опускать устройство. Оно быстро перемещается по шинам, не создавая шума. Чаще всего мебельные ролики имеют небольшой вес и размеры, и поэтому их можно контролировать с помощью ручного привода.

Механизм шнура не менее удобен, но его цена несколько завышена. Очень удобны жалюзи с электроприводом. На мебели часто есть замок, который установлен на роллете. Для безопасности его делают полностью блокируемым.

Установка рольставней

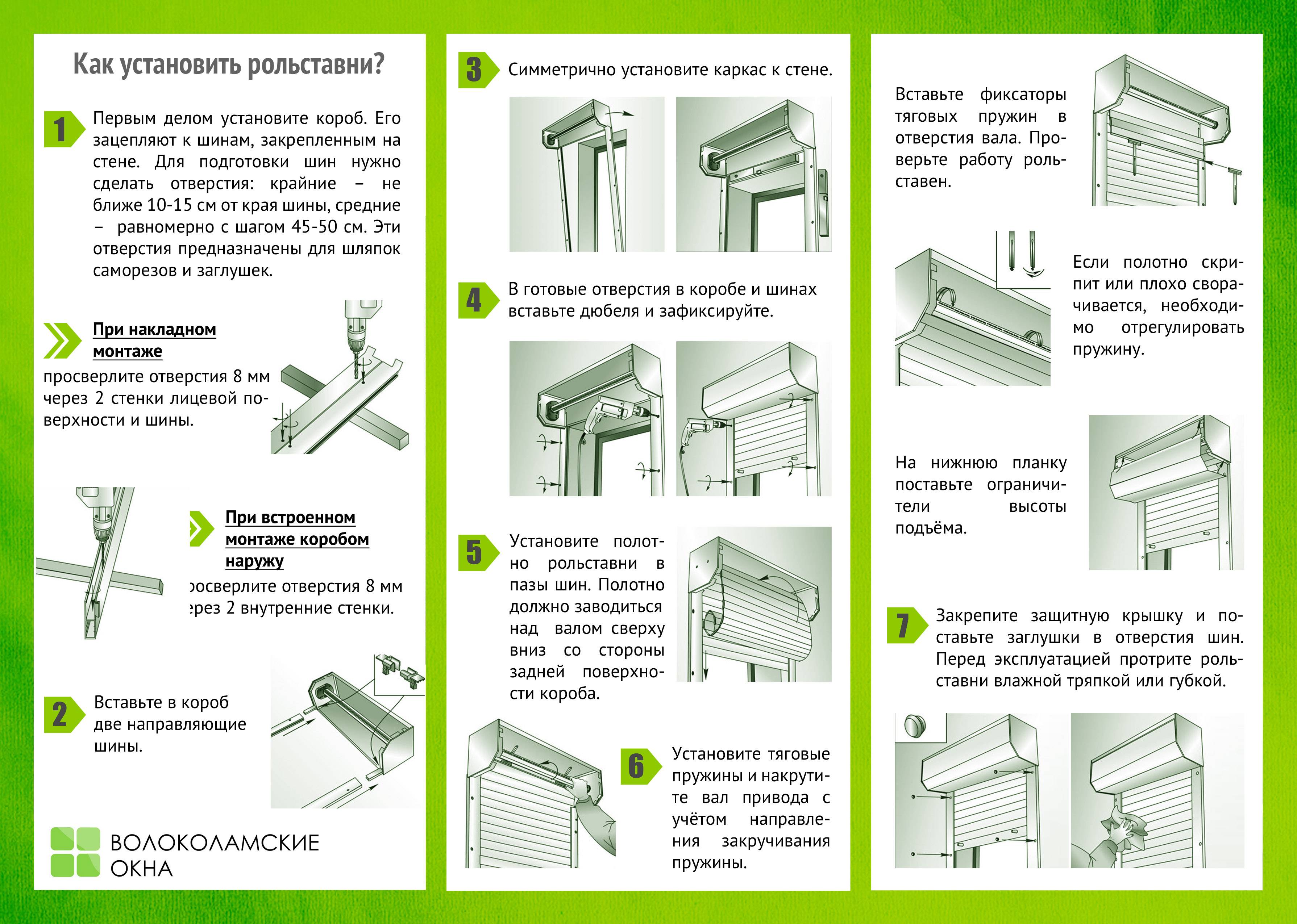

Порядок действий по установке рольставней:

Приводной механизм пропускают через отверстие в стеновом основании, соединяют с валом.
Затем монтируют концевые ригели.
Роллетное полотнище из ламелей пропускают под валом, устанавливают в направляющие компоненты.
Далее одним концом фиксируют тяговые пружины по краям полотна, вторым закрепляют в отверстиях вала.
Затем опускают роллетное полотно полностью вниз, закрепляют тяговые детали приводного механизма.
Устанавливают и закрепляют защитную крышку заклёпками на корпусе конструкции.
Зазоры, образовавшиеся между стеновыми поверхностями, направляющими элементами и коробом, заделывают герметиком либо строительной пеной.
Завершающий этап – с роллетного полотна удаляют защитную плёнку, фиксируют на нём подъёмные ограничители, а направляющие компоненты закрывают декоративными накладками.

Заключение

Рольставни вместо двери в кладовку — прекрасный вариант сэкономить свободное пространство жилой площади. Но, чтобы такая конструкция прослужила максимально продолжительный период, необходимо регулярно удалять пыль с направляющих элементов и роллетного полотна, своевременно устранять обнаруженные неисправности.

Поэтапная установка рольставней

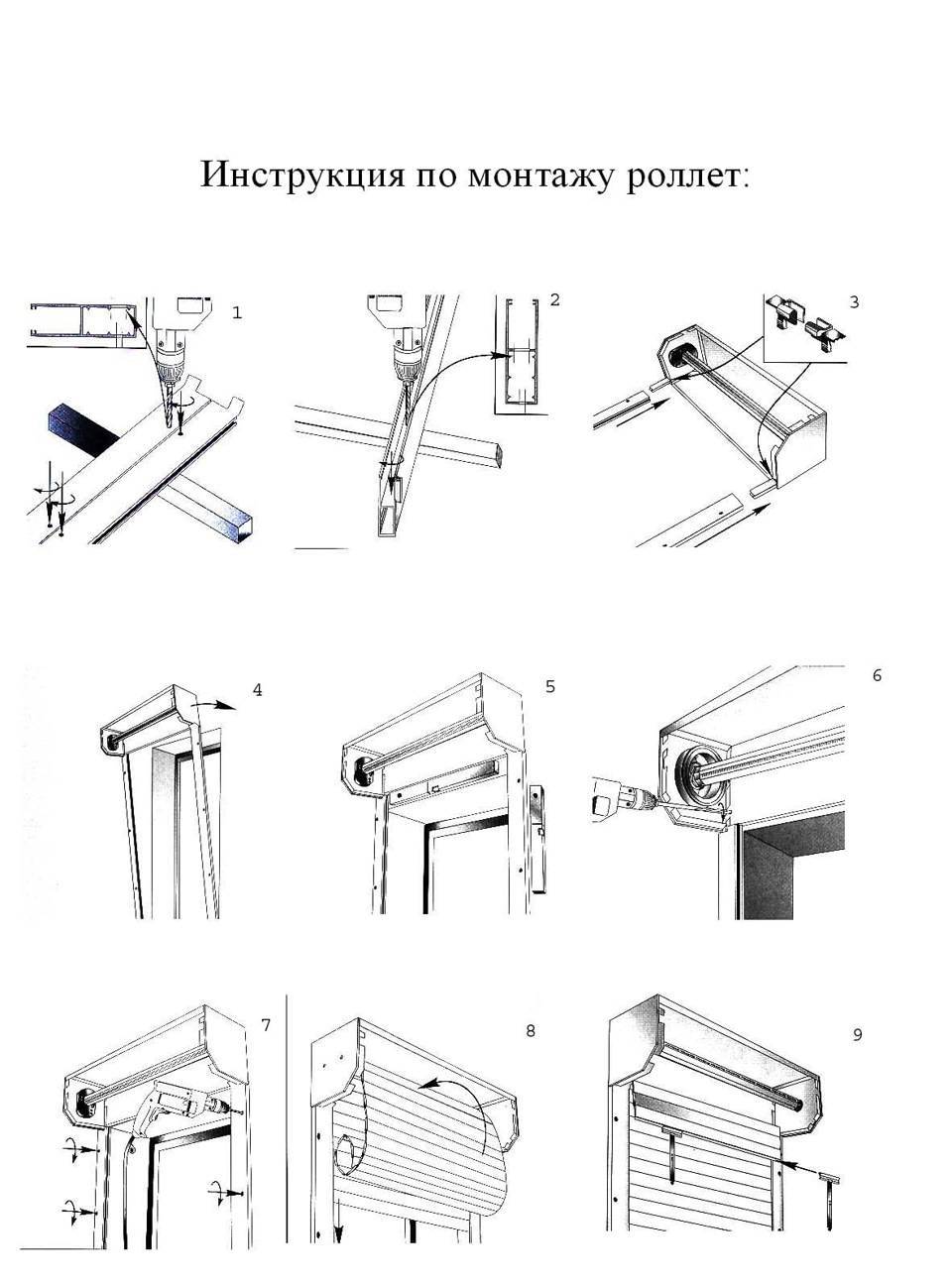

После подготовки проема и сбора необходимых инструментов, можно приступать к монтажу. Самостоятельнаяустановка ворот с роллетным полотном включает такие этапы:

Сборка рамы, состоящей из направляющих и короба. В каркасе просверлить отверстия для крепления полотна. Первое отверстие диаметром 8 мм делается в 10 см от края, дальше – каждые 50 см. Также нужно подготовить отверстие для привода. Наверх рамы крепится короб с валом.
Наметка мест монтажа дюбелей. Для этого нужно приложить раму к проему.
Закрепление конструкции. Фиксируя раму, нужно регулировать их положение по уровню. Это не допустит перекосов конструкции.
Проверка горизонтальности, вертикальности плоскостей уровнем,отвесом.
Сбор полотна из ламелей, крепление их к валу

Важно аккуратно закрепить фиксаторы в закрытом и открытом положении. На полотно установить ригели, пружины.
Установка полотна на вал с закреплением тяговых элементов.
Монтаж стопоров.
Установка замка, накладок, заглушек, аксессуаров.
Соединение электропривода с механизмом управления

Настройка системы привода.
Герметизация швов, отверстий для недопущения коррозии.

После окончания монтажа нужно проверить работоспособность рольставен. Проверка осуществляется открытием, закрытием ворот до 10 раз подряд. Это позволит убедиться, что ставни установлены без перекосов и их движению ничего не мешает.

Технология монтажа рольставней своими руками

После подбора крепежа и подготовки проёма настало время монтажа рольставней.

Разметка и крепление отверстий

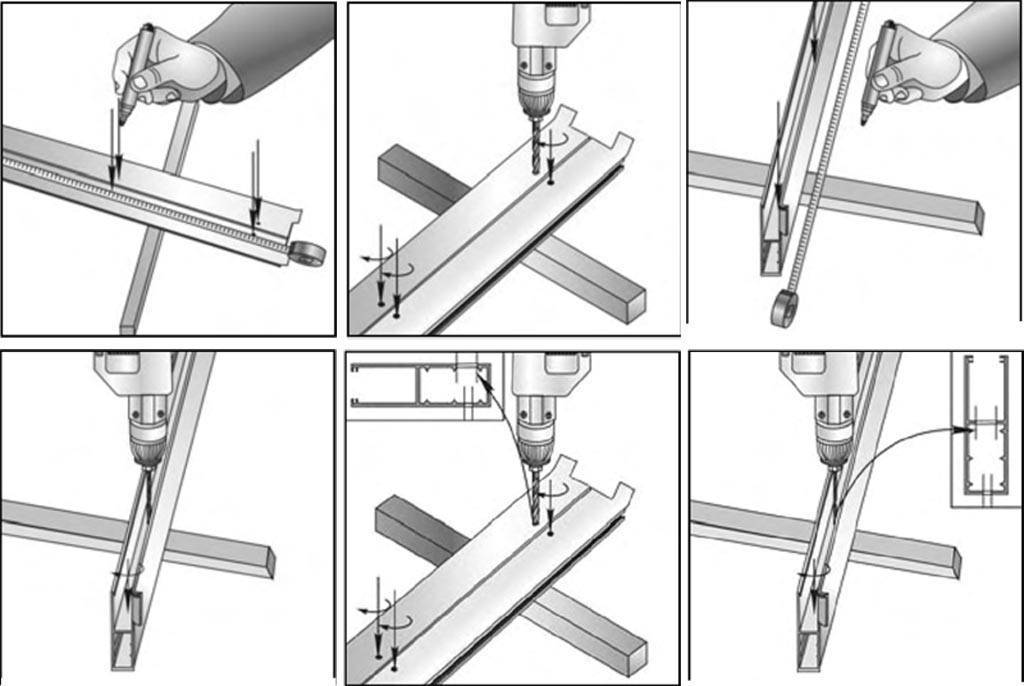

Прибегая к помощи рулетки, отмечаются маркером места сверления на направляющих шинах. Затем следует просверлить размеченные места:

положите направляющие шины на ровную плоскость;
отступите от верха и низа шины на 100-150 мм;
отметьте маркером места для сверления по всей длине шины с интервалом 450 мм;
отверстия в накладном монтаже располагаются ближе к краям;
в местах нанесения меток просверлите отверстия диаметром 8 мм. Для наружного расположения короба просверлите направляющие шины с обеих сторон. Во встроенном монтаже нужно просверлить боковую стенку шины;
возьмите сверло диаметром 11.8 мм. Просверлите верхнее отверстие для последующего размещения заглушки.

Для установки в санузлах можно применять декоративные виды рольставней с различными узорами

Декоративные рольставни помогут создать интересный и оригинальный дизайн в ваших санузлах

Подготовьте короб для последующего монтажа

закройте короб крышкой. Просверлите по бокам крышки отверстия насквозь диаметром 4.2 мм, для последующего закрепления заклепок;
размещение отверстий на коробе зависит от способа установки. При накладном способе нужно просверлить отверстия на задней стороне короба. При встроенном монтаже необходимо проделать отверстия в верхней части короба, при смешанном монтаже — по боковым сторонам;
сверлим отверстия в соответствии с выбранным типом монтажа. Размер отверстия составляет 8 мм;
одно отверстие необходимо для привода.

Выполняем сборку шин с коробом

Выполняем разметку необходимую для крепления:

прикладываем конструкцию к проёму;
накладной монтаж подразумевает размещение конструкции над проёмом;
при встроенной установке элементы конструкции размещаются на откосах: верхнем и боковым;
возьмите строительный уровень и проверьте горизонтальность короба. Проверьте уровень вертикальности краевых шин, используя отвес;
измерьте диагональные размеры конструкции (не короба) и посчитайте их разность. Разность размеров не должна быть больше 0.2 см;
разметьте маркером места отверстий на откосах или стене, учитывая их расположение на коробе.

Сверлим отверстия на стене или откосах:

опустите конструкцию на землю;
просверлите отверстия в шинах, используя разметку;
установите туда пластмассовые дюбеля;
для провода просверлите дырку диаметром 1.2-2 см. Точный размер можно узнать из документации;
установите в это место защитную пружину;
при наличии внешних замков просверлите отверстия снизу для последующего закрепления.

Крепим каркас рольставней

снимите плёнку с задней стороны конструкции;
расположите конструкцию так, чтобы отверстия на стене и каркасе совпадали;
измерьте симметричность шин и короба, путём измерения диагоналей;
используя шуруповёрт, закрутите саморезы в отверстиях.

Закрепляем управляющие элементы

наружный монтаж предполагает закрепление элементов управления на внутренней стороне проёма;
отметьте маркером места присоединения элементов управления;
просверлите дыры в местах разметки;
присоедините направляющие с лентоукладчиком.

Устанавливаем полотно рольставней:

установите кольца на валу с расстоянием между ними 500 мм;
вставьте ригели по бокам концевого профиля;
оберните вал мягким материалом, чтобы полотно не получило механических повреждений. Вставьте полотно через вал в направляющие;
установите тягловые пружины в верхней части полотна и соедините их с перфорационными отверстиями вала.

Настройка пружинного механизма рольставней: видео инструкция

На последнем этапе установки, закрываем смонтированный короб

закройте короб крышкой;
закрепите крышку, используя клепальный пистолет;
снимите пленку с передней стороны конструкции и удалите грязь;
установите элементы, ограничивающие высоту подъёма полотна. Для этого нужно просверлить отверстия в нижней части полотна;
смажьте заглушки силиконом и установите там, где это необходимо.

Установка рольставней своими руками видео: пошаговая инструкция для монтажа пенозаполненных роллет на дверь:

Инструменты для монтажа и подготовительные работы

Прежде чем приступить к монтажу рольставней, измеряются диагонали оконного проема, при помощи рулетки или измерительной ленты.

Если длина одной диагонали отличается от длины другой более чем на 5 мм, то следует провести отделку так, чтобы эти диагонали стали равны друг другу.

Перед установкой, проверяются размеры оконного проема

Помимо диагоналей, необходимо проверить горизонтальность верхнего (с помощью строительного уровня) и вертикальность боковых откосов (с помощью отвеса).

Отклонения величиной более 1,5 мм на метр длины необходимо устранять путём всё той же отделки. Как бы ни обстояли дела с отклонениями, откосы не должны иметь неровностей, трещин и сколов – иначе, прежде чем проводить установку рольставен, придётся устранять все эти недостатки.

Для отделки применяется штукатурка, можно выполнить отделку откосов и любым другим способом. Для компенсации отклонений допускается установка специальных накладок, однако такое решение может нанести ущерб эстетике конструкции, к тому же оно обойдётся дороже.

После того, как оконный или дверной проём подготовлен, следует позаботиться об инструментах для последующих действий.

Установка рольставен собственными руками производится с использованием следующих приспособлений:

Электродрель, комплект свёрл по камню и металлу;
шуруповёрт;
ножницы для резки металла;
плоскогубцы;
заклёпочник;
комплект гаечных ключиков;
комплект отверток;
молоток;
строительный уровень, отвес, измерительная лента, фломастер;
стремянка (если рольставни ставятся высоко над уровнем земли).

При подключении электропривода рольставен желательно наличие индикаторной отвертки и мультиметра. Стыки будут герметизироваться с помощью любого вида герметика и монтажного пистолета.

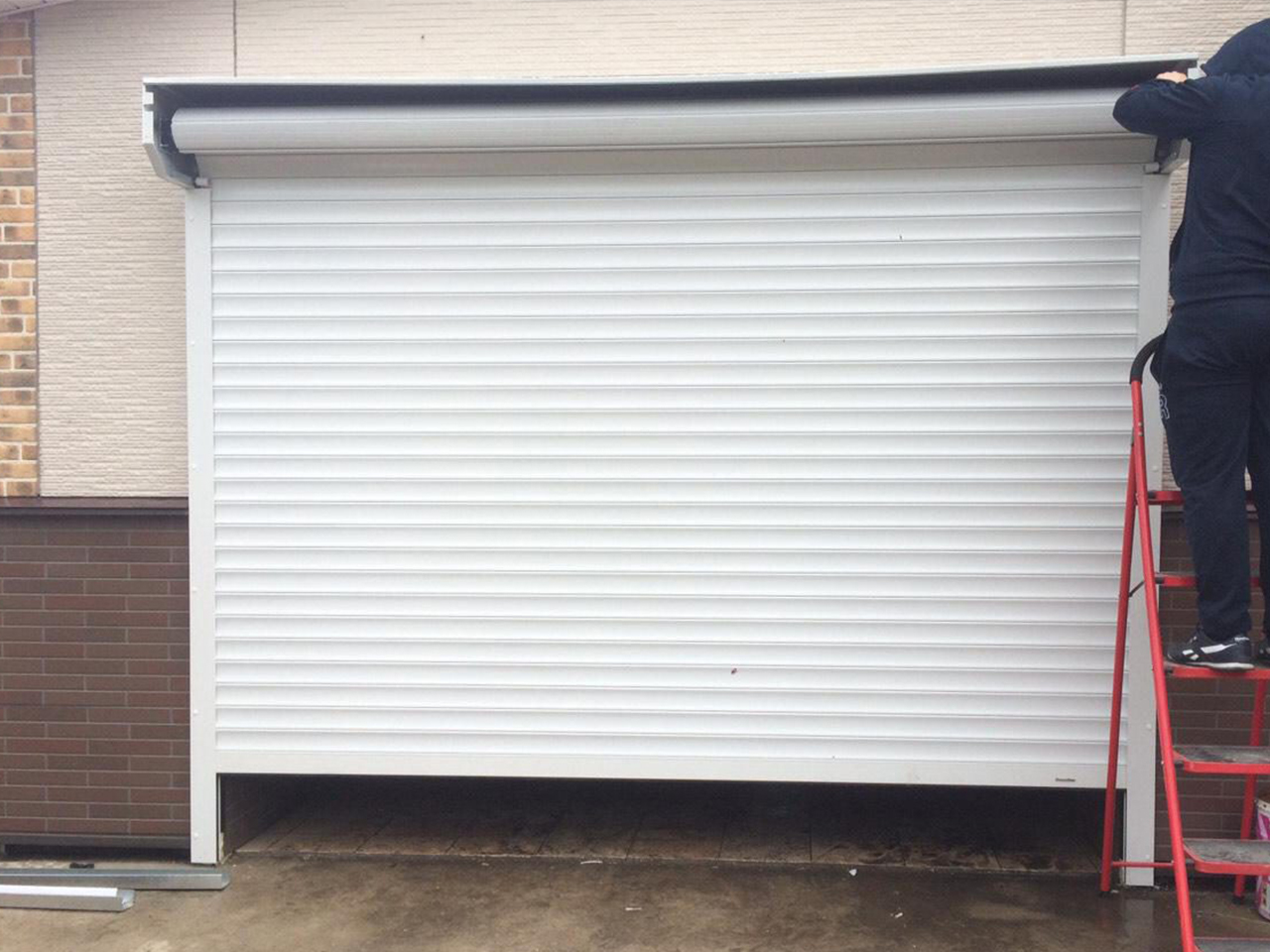

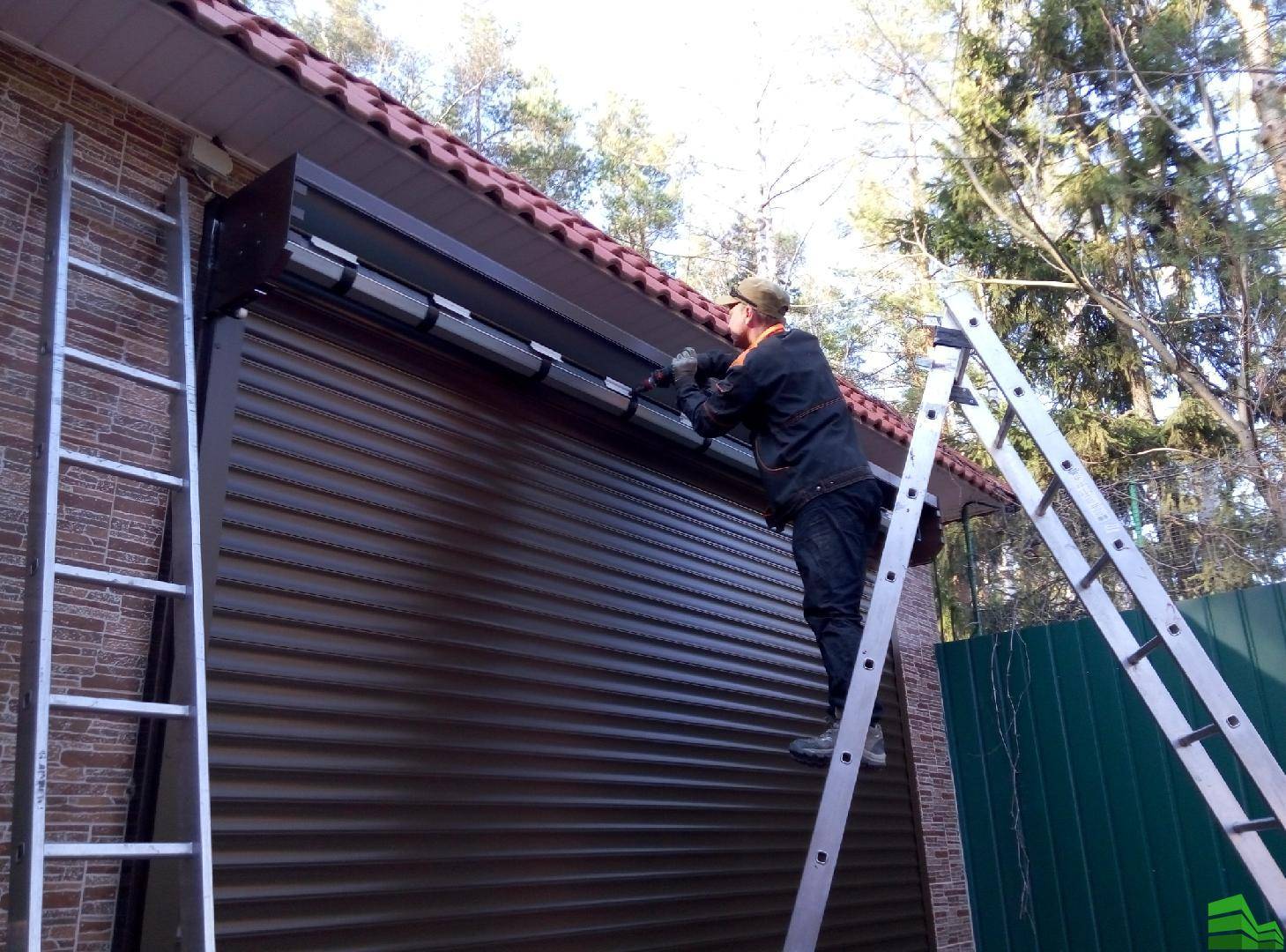

Монтаж роллетных ворот

Перед тем, как начинать работы, следует разложить на свободной плоскости все составляющие. Так, будет удобнее сосредоточиться и понять особенности крепления каждого элемента.

Предварительно проводится подготовка проема:

очистить облупившуюся облицовку;
устранить трещины;
выровнять плоскость шпатлевкой.

Крепление направляющих

Установка роллетных ворот, ширина которых выше полутора метров, производят с помощником, потому что самому здесь будет очень неудобно справляться.

Сначала крепят профили, находящиеся сбоку:

просверлить в направляющих отверстия с диаметром 4 мм, соблюдая расстояние между каждым из них около 50 см;
внутри помещения сделать паз для крепления пружины, удерживающей механизм управления;
собрать короб, соединив его корпус с боковыми крышками посредством заклепок из алюминия;
вставит с правой стороны вала пружину;
прикрепить вал к коробу, расположенному на притолоке;
размечают крепежи, приложив каркас к поверхности;
делают отверстия, фиксируют направляющие;
продеть шнур внутрь пружины;
плотно закрутить каркас саморезами, либо анкерами;
крепежные отверстия закрыть пробками, входящими в комплектацию.

Монтаж роллеты

Устанавливая роллетные ворота своими руками, нужно правильно смонтировать полотно. К этой работе приступают после того, как каркас должным образом поставлен и зафиксирован.

Особенности крепежа:

ставить через вал, вставляя края ламелей;
зафиксировать концы полотна снизу концевым профилем;
просверлить отверстия в нижней планке (два штуки с отверстием 6 мм);
поставит в получившиеся пазы стопоры, что будут удерживать ламели;
закрыть роллет крышкой;
заклепать существующие отверстия;
с внутренней плоскости притолоки прикрутить кассету (ролик, полотно).

По окончанию всех работ, обязательно проверяют качество креплений. Полотно поднимают, отпускают, чтобы проверить ход материала. Если роллеты установлены неровно, то они не будут двигаться плавно. ровно. Поэтому, еще во время монтажных работ, осуществляют проверку линии горизонта строительным уровнем.

После завершения регулировочных мероприятий, с ламелей можно снять защитное покрытие.

Конструкция рольставней

Стандартная конструкция рольставней предусматривает использование таких элементов, как роллетное полотно, вал, защитный короб, боковые крышки и направляющие. Ролллетное полотно, в свою очередь, состоит из ламелей различной длины и ширины. Для изготовления роллетного полотна может использоваться различный материал. Роллетное полотно сматывается на вал, который изготовляется из оцинкованной стали. Вал имеет восьмиугольную форму. Для формирования «ребер жесткости» защитного короба используются боковые крышки. Наконец, направляющие необходимы для обеспечения движения роллетного полотна.

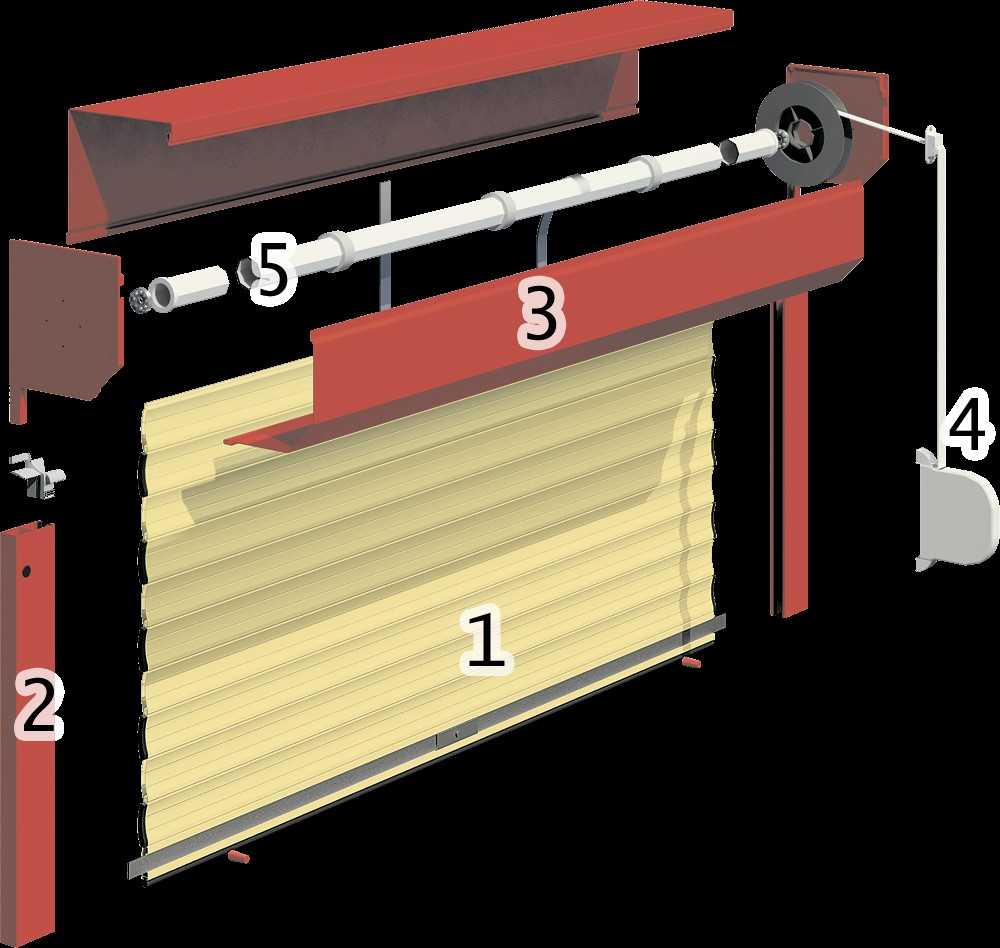

Рис. 8. Основные элементы рольставней.

Защитное полотно

Как говорилось выше, защитное роллетное полотно состоит из различных ламелей (полосок). Именно этот элемент определяет функциональные характеристики рольставней. Роллетное полотно может быть произведено двумя способами – методом экструзии и роликовой прокатки. Для защиты больших проемов (например, витрин магазинов) используются экструдированные профили. А вот для защиты окон в домах и квартирах на первом этаже принято использовать профили роликовой прокатки, обеспечивающие дополнительную тепло- и шумоизоляцию. Данный эффект достигается за счет наличия в них пенного наполнителя.

Рис. 9. Защитное полотно.

Направляющие шины

Для обеспечения движения роллетного полотна в процессе его намотки в короб используются экструдированные направляющие шины. На практике могут применяться различные варианты направляющих шин. В зависимости от степени защиты сооружения и требований, которые предъявляются к его архитектурным особенностям, используются специализированные, усиленные или стандартные направляющие шины. Кроме того, эти элементы рольставней подразделяются на сдвоенные, дистанционные и угловые. Для обеспечения намотки полотна в короб также используются элементы системы подвеса и вал роллеты.

Рис. 10. Направляющие шины.

Устройства управления

В зависимости от веса и размера роллеты могут быть подобраны различные устройства управления. Кроме того, на выбор влияет степень удобства управления оператором. Чаще всего используются автоматизированные роллетные системы, которые предусматривают эксплуатацию электрического привода. Однако зачастую можно встретить рольставни с ручным или механическим управлением. Безусловно, первый вариант управления может считаться наиболее удобным. В этом случае используется кнопка и дистанционный пульт. Для механического или ручного управления применяется редуктор или пружина.

Рис. 11. Рольставни с электроприводом.

Короб

Также неотъемлемым элементом рольставней являются защитные короба и боковые крышки. Они подбираются в соответствие с экстерьером помещения. Боковые крышки могут иметь полукруглую, круглую, 20- или 45-градусную форму. На выбор защитного короба также влияют требования к жесткости конструкции. Могут использоваться экструдированные или роллформинговые короба. Также стоит отметить, что защитные роллетные системы данного типа могут быть выполнены в разной цветовой гамме. Наиболее распространенными вариантами являются белые и коричневые рольставни. Также можно встретить роллетные системы, выполненные в цвете серый металлик и «под дерево».

Рис. 12. Рольставни с ручным приводом.

Монтаж конструкции

По схеме на поверхности стены или верхней части проема (для встроенного варианта) необходимо поставить метки будущих креплений, а в самом коробе просверлить отверстия:

накладная установка — с обратной стороны короба;
встроенная — вверху короба.

Еще одно отверстие необходимо сделать для кабеля привода. На следующем этапе происходит соединение с направляющими. Далее надо примерить короб, проверить отметки и пробить отверстия. Вставить в них дюбеля, а в выемку для привода защитную пружину.

Строго по инструкции, соблюдая все меры предосторожности, устанавливается управление и автоматика, если она предусмотрена. Для этих работ необходима консультация с профессионалом. В последний момент собирается полотно, которое наматывается на вал, а края пропускают сквозь шины

В последний момент собирается полотно, которое наматывается на вал, а края пропускают сквозь шины.

Монтаж завершается проверкой работы всей конструкции. Если все в порядке, вставляются и герметизируют заглушки, зазоры, все технические швы покрывают монтажной пеной.

Подготовка

Перед установкой рулонных ворот производятся замеры, и определяется способ крепления конструкции. Рулоны могут устанавливаться на въездах с крышами или навесами. При расположении под крышей они помещаются над воротами. Для их установки подходит любая перемычка. На подготовительном этапе осматриваются проёмы и стены на месте установки рулонов. Делается разметка точек для крепления направляющих.

Устанавливаем направляющие

После выполненной разметки направляющие устанавливаются в намеченные точки. Они должны быть соединены с держателем вала. После фиксации направляющих монтируется кожух полотна.

Монтаж вала

Держатель наматывающего вала соединяется с козырьком с помощью винтов. Вал выравнивается по откосу и крепится болтами. Затем он с помощью винтов соединяется с полотном.

Устанавливаем привод

После размещения цепи в приводном механизме устанавливается наматывающий вал. Соединение привода с блоком управления производится вслед за введением аварийной системы торможения. После установки монтажных ремней рулонное полотно поднимают вверх через привод до момента соединения верхнего замыкающего профиля с пазами.

Внешний вид роллетов

Что касается вопроса о внешней составляющей сооружения, то зачастую роллеты идеально сочетаются с современными стилями домов и других строений. Все дело в том, что эти конструкции отличаются некой простотой, которая неплохо вписывается в общий стиль. Конечно, рольставни будут не лучшим образом смотреться в классических интерьерах, однако в таких ситуациях нужно искать какой-то другой выход. Зачастую в продаже можно найти роллеты белого и коричневого цветов. Наверняка это те самые распространенные варианты, которые устанавливаются на торговых точках и производственных строениях. Конечно же, роллеты имеются и на многих жилых домах, однако массовости этого направление еще не получило.

Практика показывает, что цветовые варианты – это сильная сторона рольставен, так как сотни производителей во многих странах предлагают изготовить данную продукцию по индивидуальным заказам. Конечно же, самый главный аспект – это цвет продукции, так как остальные параметры (кроме габаритов) практически неизменные

Важно помнить о том, что роллеты должны сочетаться с оконной конструкцией, иначе можно создать безвкусный стиль, который будет только раздражать

Чаще всего хозяева стараются не акцентировать внимание окружающих людей на роллетах, так как это не декоративный элемент, а часть жилища, связанная с безопасностью. Таким образом, имеет смысл делать выбор в пользу самых простых вариантов. Чаще всего это белые рольставни, которые бы сочетались со светлыми стенами дома

Чаще всего это белые рольставни, которые бы сочетались со светлыми стенами дома.

Частые ошибки

В процессе монтажа следует учитывать следующие моменты:

Ставить данные устройства разрешено только в ровные заранее подготовленные проёмы. В случае сильных перекосов даже на пару сантиметров, происходит преждевременный износ несущих деталей. А это значит, что вскроем времени, придется их менять либо ремонтировать. Это частая ошибка при монтаже изделий.
Настройку электропривода должен проводить только профессионал. Неправильная настройка регулирующего блока, часто приводит к его сгоранию или к неполному закрытию ставни.
Установка короба, вала и направляющих элементов, должна быть качественной со строгим соблюдением вертикали и горизонтали.
В неприемлемы щели и отверстия, через них проникает влага, что может сильно навредить электрике. В ситуации, когда хозяева планируют установить выносной короб, то стоит заранее продумать, не будет ли снег и дождь угрожать всей конструкции изделия.

Как монтировать рольставни своими руками

После получения комплекта, его необходимо сразу распаковать, чтобы проверить наличие всех деталей для установки. Особых проблем может доставить отсутствие какой-либо детали механизма. Если комплект не полный, лучше его заменить, чем пытаться «выкрутиться» самостоятельно.

Порядок работ — как крепятся рольставни в проем:

Установка рольставней своими руками начинается с монтажа направляющих. В них необходимо просверлить монтажные отверстия сверлом диаметром 8 мм. Схема сверловки отверстий зависит от способа монтажа рольставней. Так, для наружного монтажа отверстия сверят с фронтальной стороны, а при внутреннем или комбинированном – в торце. Первое и последнее отверстие сверлится на расстоянии 10-15 мм от края направляющей, остальные с равномерным шагом не более 50 мм. Монтаж направляющих производится на анкерные болты в сборе с коробом. Отверстия впоследствии будут закрываться специальными заглушками.

Следующим шагом необходимо подготовить короб для установки рольставней. В торцевых стенках короба сверлятся по паре отверстий диаметром 4 мм. После того, как короб будет поставлен на рабочее место, через эти отверстия будут установлены заклепки, которые держат крышку. В специально отведенных местах высверливаются отверстия диаметром 8 мм. Они нужны для установки анкерных болтов для крепления короба к стене. В задней крышке короба сверлится отверстие 14 мм для монтажа элементов управления.
Далее короб вставляется в направляющие, и собранная конструкция прикладывается к откосу. Ровность установки короба обязательно проверяется при помощи уровня. Малейший перекос в одну из сторон приведет к тому, что рольставни будут плохо «ходить» по направляющим. То же самое касается и направляющих. Они должны стоять строго по уровню.
Работу по установке собранной конструкции лучше выполнять с помощниками. Как только вся конструкция выставлена, сквозь высверленные отверстия намечается расположение отверстий в стене. Если есть кому держать конструкцию, то можно сверить по месту. В таком случае сначала устанавливаются анкера на короб, а затем на направляющие. Для сверловки сквозных отверстий через направляющие и короб необходимо использовать сверла и буры по бетону большой длины. В таком случае, вероятность повреждения элементов конструкции патроном дрели будет минимальной.

Устанавливая анкера или саморезы (если стены выполнены из дерева или металла) необходимо постоянно проверять расположение короба и направляющих строго по уровню. Перед чистовым креплением каркаса с обратной стороны направляющих снимают защитную пленку. Лицевую сторону «оголяют» в конце работ.
Крепить каркас рольставней нужно довольно крепко, чтобы в процессе эксплуатации он не менял свое положение. В противном случае, это скажется на работоспособности всей системы.
Когда каркас полностью закреплен, можно приступать к монтажу приводного элемента. Устанавливается он внутрь помещения и служит для управления рольставнями изнутри. Подключается привод к валу системы через отверстие в стене. После подключения следует обязательно проверить работоспособность механизма. Вал должен вращаться свободно, без особых усилий.

Последним из основных элементов устанавливается полотно рольставней. Первым делом на перфорированном валу монтируются дистанционные кольца. Шаг установки – не более 400-500 мм. Затем на последней планке полотна рольставни устанавливаются тяговые пружины. На первом профиле полотна ставятся ручные ригели. Затем полотно заводится за вал в направляющие и постепенно опускается по ним. После того, как все полотно опустилось, его пружины заводятся в перфорированные отверстия вала и закрепляются в них.
Теперь необходимо проверить работоспособность всего механизма. Если он работает нормально, короб закрывают крышкой. Для этого через заранее просверленные отверстия диаметром 4 мм устанавливают заклепки при помощи заклепочного пистолета.
Последним штрихом в установке рольставней монтируются заглушки на установочные отверстия.

Установка и монтаж рольставней своими руками
