Установка каркаса
Перед тем, как закрыть батарею гипсокартоном, необходимо смонтировать металлический каркас. У вас есть профили, дюбеля и шурупы, которыми будет скреплена будущая конструкция. Вооружитесь ножницами по металлу, перфоратором, шуруповертом и пассатижами. Сначала потребуется нарезать и закрепить несущие элементы, они монтируются на стене следующим образом:
- П-образный профиль любой стороной прижимается к стене.
- Делается маленькая отметина (используйте шуруповерт).
- Под крепежи высверливаются отверстия.
- Дюбеля вставляются в отверстия.
- Профиль прижимается к нужному месту.
- Вкручиваются шурупы.
Отверстия в профиле размечаются с шагом 15-25 сантиметров. Сделайте разметку заранее, иначе испытаете ряд неудобств при монтаже. Теперь закрепите на стене все приготовленные направляющие. На угловых стыках применяйте ножницы по металлу. Следующий этап — формирование глубины короба.
Порядок действий:
- Нарежьте профильные куски нужной длины.
- По краям сгиба сделайте пятисантиметровые надрезы.
- Загните середину вниз.
- Срежьте бока, ориентируясь по швеллерной полке.
- Прикрепите фрагменты к краям вертикальных направляющих под прямым углом (убедитесь, что отрезки сориентированы внутрь комнаты).
- Соедините фрагменты с длинными профилями.
Настало время проверить качество работы. Если конструкция шатается, вы что-то сделали неверно. Например, «пожалели» короткие элементы либо ошиблись при установке крепежа. При установке длинных крепежей лучше усилить каркас короткими отрезками (хватит 4-5 штук), тогда результат вам понравится.
Вентиляционные решётки для подоконников: достоинства и недостатки
Это редкий случай, когда недостатков найти не удастся. Что касается достоинств, попробуем их перечислить:
- улучшение циркуляции воздуха, теплообмена и, как следствие, микроклимата помещения,
- монтаж довольно прост, с ним справится любой домашний мастер. Никаких особых навыков для этого не требуется,
- монтаж производится на любые поверхности, под которыми установлен радиатор отопления, будь то подоконник или столешница,
- обслуживание элементарно – нужно лишь периодически протирать пыль,
- ассортимент изделий на российских прилавках сегодня настолько широк, что позволяет выбрать решётку под любой, даже самый изысканный интерьер.
Важно! Прежде чем купить вентиляционную решётку для подоконника, стоит рассмотреть множество вариантов. Она должна гармонировать с дизайном помещения, не бросаться в глаза
В противном случае после установки домашний мастер будет очень разочарован результатом. Не факт, что по вырезанным размерам можно будет подобрать изделие другой расцветки.
Основные способы установки
Монтаж вентиляционной решетки не требует особых знаний и навыков. Его вполне может произвести домашний мастер, обладающий терпением и аккуратностью. Большинство промышленных изделий состоят из двух частей:
- основного корпуса, крепящегося непосредственно на отверстие в стене или двери;
- съемной части, вставляемой в проемы корпуса, которая позволяет без особых проблем производить ревизию и очистку каналов системы вентиляции.
Начинают вешать внутреннюю решетку вентиляции с первой части, играющей роль рамы. Делают это с помощью крепежных материалов или клеевых составов. Перед этим соответствующим образом готовится наружная поверхность вентиляционного отверстия. Она должна быть ровной и чистой. Обычно решетку ставят на стену после нанесения на нее финишного покрытия. Сделать это можно разными способами:
- Крепление шурупами или саморезами выполняется на прочную стену из бетона, древесины или гипсокартона. Для этого в корпусе решетки в местах, закрываемых съемной частью, просверливают сквозные отверстия, которые зенкуют по форме шляпки. В бетоне или кирпиче в соответствующих местах с помощью дрели придется установить дюбели. При конструкции решетки без съемной части головки шурупов после монтажа шпаклюют и закрашивают под цвет основного материала.
- Закрепление плинтусом или штапиком принято применять для деревянных изделий, хорошо вписывающихся в интерьер стиля кантри, целиком выполненный из древесины. При этом также используются саморезы или финишные гвозди с уменьшенным размером шляпки.
- Промышленные модели с входящими в их устройство штатными распорными элементами с пружинным прижатием достаточно просто вставить в вентиляционное отверстие, которое для этого должно иметь стандартные габариты.
- Прикрепить пластиковую решетку к любому основанию проще всего с помощью клея. Это особенно актуально для стен, облицованных хрупкими материалами вроде керамической плитки. Для этого обычно применяют составы типа «жидкие гвозди». Их наносят сплошной полосой на тыльную сторону детали, которую прижимают к стене и фиксируют с применением малярного скотча до полного высыхания. Демонтировать хрупкую деталь в этом случае без ее разрушения уже не получится.
Съемную часть решетки плотно вставляют в закрепленное на стене основание. При этом из эстетических соображений лучше повернуть ее так, чтобы отверстия между планками жалюзи не были видны случайному наблюдателю, стоящему на полу помещения
Во время выбора и установки переточных решеток обращают внимание на то, чтобы не получалось прямое прохождение сквозь них световых лучей. Это может ухудшить звукоизоляцию и выглядит не очень красиво. В состав пластиковых моделей обычно входит тонкая сетка, которая быстро забивается пылью, уменьшая эффективность системы вентиляции
Поэтому большинство мастеров ее не устанавливают. В противном случае придется регулярно заниматься чисткой сетки
В состав пластиковых моделей обычно входит тонкая сетка, которая быстро забивается пылью, уменьшая эффективность системы вентиляции. Поэтому большинство мастеров ее не устанавливают. В противном случае придется регулярно заниматься чисткой сетки.
Предназначение решетки над радиатором
Чтобы на окнах не образовывался конденсат, нужно установить решетку в подоконник
Решетки отопления в столешницу предназначены для борьбы с выпадением конденсата на окнах. Причина этой проблемы заключается в нарушении циркуляции воздуха внутри помещения и заметного повышения уровня влажности. При наличии решетки воздух, нагреваемый батареями, поступает сквозь нее к окну, затем охлаждается возле проема и опускается вниз.
Конденсат образуется также из-за нарушения нормативов, например, когда устанавливаются герметичные пластиковые окна или доски подоконников с большой глубиной, перекрывающие радиатор полностью.
Решить проблему можно путем установки вентиляционной решетки на подоконник и приточного клапана для вентиляции на само окно.
Критерии выбора
Помимо ценового решения, при выборе конвекционных решеток существуют критерии:
Рекомендуем ознакомиться: Вентиляционные решетки из металла и металлических сплавов
| Критерий | Описание |
| Пропускная способность | зависит от величины живого сечения изделия (суммы площадей отверстий, через которые движется воздух). Для помещений, где есть отопление, подойдет диапазон от 0,42 до 0,60 ж/с. Такой размер удобен и в эксплуатации – пропускная способность достаточная, а небольшая величина отверстий предотвратит попадание в подоконное пространство мелких деталей. |
| Размер | длина конструкции должна соответствовать длине радиатора, чтобы вмонтированная в подоконник решетка обеспечивала равномерное распределение тепла. Пренебрежение размером, расположение изделия в одной части подоконной доски сделает вентиляцию неэффективной. В той части, где решетка не будет вмонтирована, избежать появления конденсата не получится. |
| Материал | от того, из какого материала изготовлена решетка, зависит срок эксплуатации, правила ухода и цена. Наиболее долговечны изделия из стали, наименее – пластмассовые. |
| Цвет | изначально при выборе решетки, следует определиться с цветовым решением. Это могут быть как однотонные с подоконником цвета, так и контрастные. |
Способы монтажа решетки для подоконника
Наружные вентиляционные решетки в здании с жалюзи
Строительные нормы предусматривают допустимость монтажа вентрешеток в многоэтажках. Но чаще жильцы устанавливают их самостоятельно. Предварительно нужно определить, в каком месте будет помещаться приспособление.
Наружный
Вентиляционные конструкции для фасадного монтажа предотвращают попадание внутрь жилища насекомых, загрязнений и пыли. Устройство может быть дополнено крышкой, препятствующей проникновение холодного воздуха зимой. Некоторые модели имеют встроенные движущиеся жалюзи.
Внутренний
В этом случае конструкцию встраивают в плоскость самого подоконника в специально подготовленное отверстие. Накладная решетка может быть прикреплена к поверхности фиксирующими деталями. В некоторых современных подоконниках отдельные вентиляционные дырочки сравнительно большого диаметра разнесены по площади.
Виды и характеристики решётки в подоконнике для батареи отопления
Производители предлагают большой ассортимент решёток в подоконник для батарей отопления, различающих по конструктивному исполнению, виду используемого материала, внешнему виду. Предлагаем познакомиться с существующими видами, чтобы было проще выбрать подходящий вариант для своего дома.
Готовые модели бывают различного вида
Виды вентиляционных решёток по материалу изготовления и цвету
Для изготовления подобных изделий могут использоваться различные материалы:
- алюминий. Лёгкий и одновременно прочный сплав, позволяющий получить изделия любой конфигурации. Для увеличения срока службы и придания изделию желаемого цвета на его поверхности наносятся полимерные составы;
- сталь. Металлические накладные вентиляционные решётки устанавливаются на массивные подоконники, изготовленные из камня;
- пластик. Лёгкие изделия преимущественно прямоугольной формы различного размера;
- дерево. Среди существующих видов вентиляционных решёток экологически безопасный вариант. Способен стать стильным элементом интерьера. Нуждается в своевременном уходе.
Чаще всего конвекторная решётка для батареи выбирается того же цвета, что и стеклопакет. В результате удаётся сформировать гармоничную конструкцию. Стандартные изделия белого цвета. На стальные наносят золотое или серебряное покрытие. Деревянные могут окрашиваться краской и/или покрываться лаком разного цвета. Возможна имитация мрамора или другого материала.
Цвет конструкции должен соотноситься с цветом подоконника
Размеры и форма вентиляционных решёток
Форма декоративной накладки может быть различной. Наибольшее распространение получили прямоугольные вентиляционные решётки с размерами 80×480, 500, 800 мм либо 100×500, 600, 800 мм, которые лучше всего подходят для подоконников стандартных габаритов. Также востребованы квадратные модели.
Форма отверстий также может отличаться. Наибольшее распространение получили модели с отверстиями в виде щелей. Однако встречаются изделия с круглыми отверстиями, в виде сложных узоров и орнаментов.
Цена и размеры вентиляционных пластиковых решёток взаимосвязаны. Чем больше габариты, тем больше придётся заплатить за конкретное изделие.
Размер и форма выбираются индивидуально
Регулируемые и статичные вентиляционные решётки
Конструктивное исполнение подобных изделий может отличаться. Производители предлагают регулируемые и нерегулируемые модели. Регулируемые вентиляционные решётки имеют подвижные ламели. Изменяя их положение, можно отрегулировать интенсивность подаваемого воздуха. В нерегулируемых конструкциях ламели остаются неподвижными.
Регулируемые позволяют изменить интенсивность воздушного потока
Виды и характеристики вентиляционных решеток для подоконников
Пример модели декоративной решетки
Конвекционные системы различают по таким параметрам:
- форма и размеры;
- цвет;
- материалы, из которых они сделаны;
- возможность регулировки потока воздуха.
Также эти изделия для вентиляции отличаются:
- по виду жалюзи — регулируемые или нерегулируемые;
- по способу монтажа — устанавливающиеся вровень с подоконником или выступающие над его поверхностью;
- по форме конвекционных отверстий — круглые, щелевые или в виде красивого орнамента.
Ниже подробно рассмотрены основные параметры таких изделий.
Цветовая гамма и материал изготовления
Вентиляционное оборудование делают из различных пород дерева, некоторых видов пластика, металла или разнообразных декоративных камней.
На некоторых предприятиях их изготавливают из натурального камня под конкретный интерьер, но такая услуга является очень дорогой.
Самыми дешевыми считаются изделия из пластика, которые есть в любом магазине, где продают хозтовары, или на строительной базе. Металл и дерево являются более дорогими материалами.
Однако деревянные и металлические конвекционные системы вентиляции тоже можно купить в вышеназванных местах.
А вот изделия из красивого декоративного камня труднее найти. Их чаще продают в специальных торговых точках. Кроме того, они стоят очень дорого.
Да и расцветок у этих изделий немного по сравнению с их аналогами из пластика, металла или различных пород дерева.
Самыми долговечными считаются вентиляционные решетки из металла. Они обладают небольшим весом, хорошо переносят различные внешние воздействия, а также их легко устанавливать.
Однако большинство людей покупают белые пластиковые решетки, как раз под цвет подоконного полотна. Кроме того, в продаже есть черные, серебристые и серые изделия.
Самым дорогостоящим решеточным материалом считается сталь. Но ее редко применяют — чаще на подоконниках ставят изделия из пластика, алюминия или дерева.
Размеры вентиляционных решеток и их форма

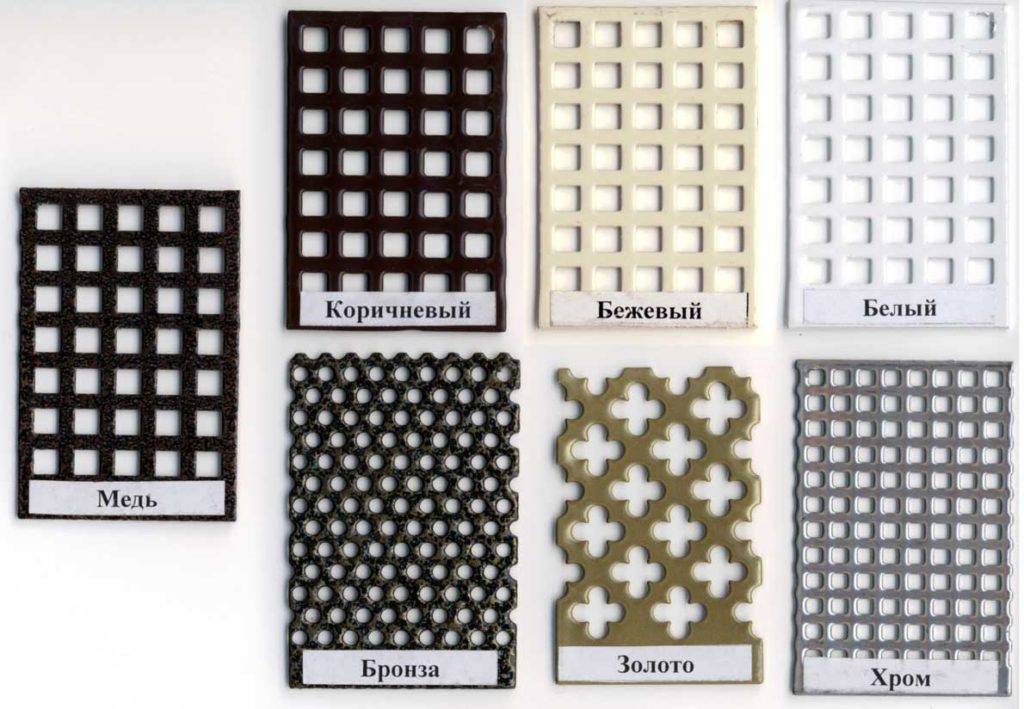

Материалы и цвет из которых может быть сделана решетка
Вентиляционные решетки могут быть разной формы и размера. Чаще в продаже можно найти классические прямоугольные изделия.
Они имеют следующие стандартные размеры:
- 60×480 мм;
- 80×480 мм;
- 80×500 мм;
- 80×800 мм;
- 100×500 мм;
- 100×600 мм;
- 100×800 мм.
Вентиляционные изделия других габаритов массово не выпускаются. Если они срочно нужны, то их изготавливают по индивидуальному заказу клиента.
Однако различные компании не зря выпускают вентиляционные решетки по вышеперечисленным стандартам. Ведь среди них есть изделия, которые подойдут для любого подоконника или кухонной столешницы.
Также нужно отметить, что на подоконное полотно лучше ставить прямоугольную конвекционную решетку, а на кухонную столешницу — квадратную или круглую.
До установки, для радиатора монтажник определяет нужный размер изделия. Его длина должна быть такой же, как и длина радиатора отопления.
Среди вышеперечисленных моделей самыми популярными на данный момент считаются белые, размером 60×480 мм. Эти изделия имеют подходящие для многих оконных подоконников форму, цвет и габариты. Они считаются универсальными и стоят недорого.
На узких подоконниках не устанавливают стандартные решетки. На данный момент самыми узкими являются изделия шириной 60 мм. Их продают на любой строительной базе.
Там же можно купить квадратные или круглые вентиляционные решетки. Чаще клиенты покупают первый вариант. Однако круглые изделия имеют более компактные размеры и поэтому занимают небольшую часть подоконника.
Статичные и регулируемые вентиляционные решетки
Конвекционные модели также бывают регулируемыми и статичными
На этот критерий многие клиенты обращают свое пристальное внимание, так как им нужно знать заранее, можно ли будет перенаправить поток воздуха
При запотевании стеклопакета покупатели чаще берут более дешевые изделия без регулировки (статичные). Иначе обстоит дело, когда на подоконнике есть цветы.
В таком случае покупают регулируемые решетки, которые позволяют направить в сторону поток нагретого воздуха.
Виды вентиляционных решёток в подоконник для батарей отопления
Конвекторные решётки для батарей классифицируются по материалу изготовления и цвету, размерам и конфигурации, а также своей конструкции, предполагающей статичную или регулируемую форму.
Материал изготовления и цвет
Для изготовления подобных изделий используются различные материалы, а именно:
- пластик – наиболее дешёвый материал, делающий изделия, изготовленные из него, доступными для пользователей с любым достатком;
- металл – является наиболее стойким материалом к внешним воздействиям, поэтому вентиляционные решётки, изготовленные из него, отличаются длительными сроками эксплуатации;
- дерево – экологически чистый материал, что обуславливает высокую стоимость изделий, изготовленных из него.
Разнообразие цветовых решений, форм и конструкций позволяет выбрать изделия в соответствии со стилем оформления помещения, где предстоит их установка
Цвет оформления вентиляционных решёток из пластика и металла может быть различным, что зависит от выбранного варианта красителя, а для деревянных аналогов – в соответствии с сортами используемых пород деревьев.
Размеры и форма
Форма вентиляционных решёток может быть абсолютно разнообразной: от классической прямоугольной и круглой до ромба и асимметричной конфигурации. Наиболее востребованными размерами вентиляционных решёток являются для:
- узких моделей – 50×300 и 50×500, 50×600 и 50×800 мм;
- моделей средней ширины − 80×500 и 80×600, 80×800 и 80×1000 мм;
- широких моделей − 100×500 и 100×600, 100×800 и 100×1000 мм.
Декоративные решётки, предназначенные для вентиляции и устанавливаемые в подоконник, размерами, отличными от стандартных, можно заказать, в соответствии с требуемой необходимостью, обусловленной местом их размещения и требуемой циркуляцией воздушных потоков.
Узкие модели, как правило, лишь обрамляют вентиляционное отверстие в подоконной доске
Регулируемые и статичные модели
По своей конструкции данные изделия классифицируются как статические и регулируемые. Статические модели бывают встраиваемые и накладные, что определяет условия их установки в подоконник. Встраиваемые монтируются непосредственно в изготовленное посадочное место, а накладные закрывают сверху вентиляционные отверстия.
Статичные вентиляционные решётки представляют собой цельную конструкцию с наличием промежуточных, связующих элементов. Регулируемые аналоги работают по принципу функционирования жалюзи, когда при помощи приводного механизма можно открывать и закрывать их внутреннее пространство. Кроме этого, по своей конструкции статические и регулируемые модели подразделяются на устанавливаемые в плоскости подоконника и выступающие над его поверхностью.
Закрывающаяся вентиляционная решётка
Статья по теме:
Вентиляционная решетка
Встраиваемая решётка из перфорированного металла — используется для установки в проём. Решетки этого типа широко применяют в вентиляции, отоплении и других сферах — в качестве декоративного элемента, при этом чаще всего, основное назначение такого изделия — это способность пропускать воздух. Например, в вентиляции — декоративная решётка из пефорированного металла сделает незаметным вентиляционное отверстие, при этом не нарушая воздухообмен, благодаря отличной воздушной проницаемости. Также, для правильного воздухообмена помещения, бывает необходимость в использовании декоративных решеток для монтажа в межкомнатные двери. Конвекционная или вентиляционная решетка для подоконника — решение для тех, кто столкнулся с неприятной проблемой, когда зимой потеют окна. Ещё, декоративная решетка нашего производства используется для установки в столешницы. Идеально впишется в любой интерьер — декоративный экран — это, когда речь идёт о закрытии радиатора, либо батареи отопления, которые утоплены в нишу. Хотя, если к отопительным приборам нужен доступ, посмотрите эту страницу — ревизионный экран. А, на тот случай, когда из ниши выступают или не в уровень со стеной — приборы инженерии, наше производство предлагает — выпуклый экран.
Как подбирать вентиляционную решетку для столешницы над батареей в кухню?
Живете в Москве или области и планируете купить встраиваемую решетку в столешницу? Вы можете сделать это на любом этапе:
1. В период проектирования кухни. В этом случае мы изготовим чертеж, который можно будет заранее передать производителям кухни.
2. Когда кухня уже собрана и имеется готовое отверстие. Нам просто нужно знать размеры проема, куда подбирается изделие, под него изготовится подходящая к уже имеющемуся дизайну помещения эксклюзивная решетка в столешницу для батареи.
Металлическая решетка вентиляции для установки в подоконник.
Если на поверхности окон зимой часто появляется конденсат ил..
Если на поверхности окон зимой часто появляется конденсат ил..
Решетка вентиляционная для организации правильного воздухооб..
Решетка вентиляции для установки в подоконник. Габаритные ра..
Решетка длинная для установки в подоконник. Предназначена дл..
Если на поверхности окон зимой часто появляется конденсат ил..
Если на поверхности окон зимой часто появляется конденсат ил..
Если на поверхности окон зимой часто появляется конденсат ил..
Если на поверхности окон зимой часто появляется конденсат ил..
Если на поверхности окон зимой часто появляется конденсат ил..
Если на поверхности окон зимой часто появляется конденсат ил..
Решетка для установки в подоконник, цвета шампань розовый. О..
Если на поверхности окон зимой часто появляется конденсат ил..
Приточно-вытяжная решетка. Применение Для монтажа в двер..
Приточно-вытяжная вентиляционная решетка для установки в под..
Приточно-вытяжная алюминиевая решетка для установки в двери.
Инокс представляет собой нержавеющую сталь высокого качества..
Вентиляционная решетка устанавливается в подоконник. Ставитс..
Алюминиевая вентиляционная решетка для установки в подоконни..
Приточно-вытяжная вентиляционная решетка. Выполнена из метал..
Вентиляционная решетка устанавливается в подоконник. Ставитс..
Вентиляционная решетка Bauset обладают характеристиками:&nbs..
Конвекционная решетка переточной вентиляции. Может уст..
Изготовление экрана на батарею отопления
Изготовить самостоятельно каркас экрана батареи отопления не представляется сложным, необходимо просто , в размер стенки экрана из ЛДСП и соединить между собой любым способом. Торцы досок нужно , такой же, из которой будет изготавливаться декоративная решетка. Так как глубина экрана для батареи не велика, то материалом для стенок могут послужить обрезки ЛДСП, которые в избытке имеются в цехах по изготовлению мебели. Я соединения выполнил с помощью уголков и мебельных стяжных винтов – . На технологии изготовления корпуса экрана для батареи отопления не останавливаюсь, так как здесь нет ничего сложного.
Как-то взглянув на плетенную из лозы корзину, «заболел» идеей сплести решетку на батарею отопления. После анализа доступных материалов, мой выбор пал на мебельную кромку с нанесенным на тыльную сторону термическим клеем. Цветовая гамма широкая, теплостойкая, тонкая, достаточно прочная. Идеальный оказался материал для изготовления своими руками решетки экрана на батарею отопления.
Как переплетена мебельная кромка для решетки экрана хорошо видно на фото.
Для изготовления решетки экрана батареи отопления нужно рассчитать требуемую длину кромки. Делается это очень просто. Измеряется площадь планируемой решетки, определяется, какая длина нужна для сплетения одного квадратного метра, делится площадь решетки на длину кромки, занимающую квадратный метр. Полученный результат умножаете на 1,3. Полученное число и будет требуемая длина кромки.
Пример: у меня размер решетки для экрана составил 0,56 м×0,48 м, площадь равна 0,27 м2.
Ширина кромки составляет 0,018 м. Поделим 0,27/0,018=15. Умножим на 1,3.
Итого нужно около 20 м. Расчет естественно прикидочный, но достаточно точный для данной задачи. Цена кромки 4 руб. за метр. Еще рублей 20 потрачено на крепежные детали. Итого 100 руб. за решетку!
Крепить кромку к корпусу экрана для батареи отопления можно двумя способами, гвоздиками длиной 8 мм или скобками.
Хотя у меня есть мебельный степлер, я предпочел гвоздики. Выбор обусловил тот факт, что при окончании плетения, чтобы переплет был правильным, приходилось откреплять некоторые концы. Вынимать гвоздики и забивать опять. Скрепки хоть и легко вгонять, но вынимать очень трудоемко. Поэтому, гвоздики лучше не забивать полностью, чтобы потом было легко вынуть. После окончания плетения их легко простучать до полного утопления.
Маленькие гвоздики забивать не так просто, как кажется на первый взгляд. Поэтому, я использовал для держания их до первого удара молотка хирургический инструмент с пугающим названием «Зажим кровоостанавливающий».
Как видите с зажимом забить гвоздик очень просто. Главное, Ваши пальцы будут в безопасности.
Функционально это тот же пинцет, но отличительная особенность в том, что можно удерживать мелкие предметы без использования мышечной силы пальцев. Благодаря наличию трех зубчатых фиксаторов, силу зажима можно ступенчато регулировать. Инструмент незаменим при работе с мелкими деталями. Завернуть в труднодоступном месте винт, или удержать небольшую гайку, продеть шнурок или нитку, да мало ли еще, с этим зажимом без проблем. Если у Вас такого еще нет, советую приобрести в магазинах медтехники.
Для того, чтобы ячейки решетки экрана батареи отопления были все одинакового размера полезно сделать шаблон, представляющий из себя небольшую пластинку из любого материала толщиной, равной ширине отверстий. Я делал плетение кромки таким образом, чтобы получились одинаковые ромбики. Если противоположные концы кромки фиксировать на разных расстояниях, то получится веерное изменение размеров ячеек. Тут есть, где развернуться фантазии. Дело вкуса.
По окончанию плетения и утопления гвоздиков, для придания жесткости полученной решетки, следует ее прогреть утюгом при температуре 150-200˚С, прогладив с лицевой стороны. Клей размягчится, и кромки экрана после остывания надежно приклеятся друг к другу, образовав довольно жесткую конструкцию. Этой же кромкой нужно обклеить торцы корпуса экрана для батареи отопления. Процесс очень простой. Прикладываете кромку и проглаживаете горячим утюгом. Выступающие края кромки срезаются легко сапожным ножом. Получившиеся острые углы снимаются мелкой наждачной бумагой.
