Способы монтажа
Дверные доводчики по принципу установки подразделяются на четыре вида:
- Наружного монтажа. Такие модели состоят из двух блоков, один из которых крепится на дверное полотно, другой на притолоку дверной рамы. Соединяются они при помощи подвижно сочлененных рычагов. Способы установки таких моделей изображены на рисунке.
- Скрытый монтаж в раме. В притолоке дверной коробки вырезают отверстие, в него устанавливается доводчик. На дверном полотне сверху закрепляется рычаг.

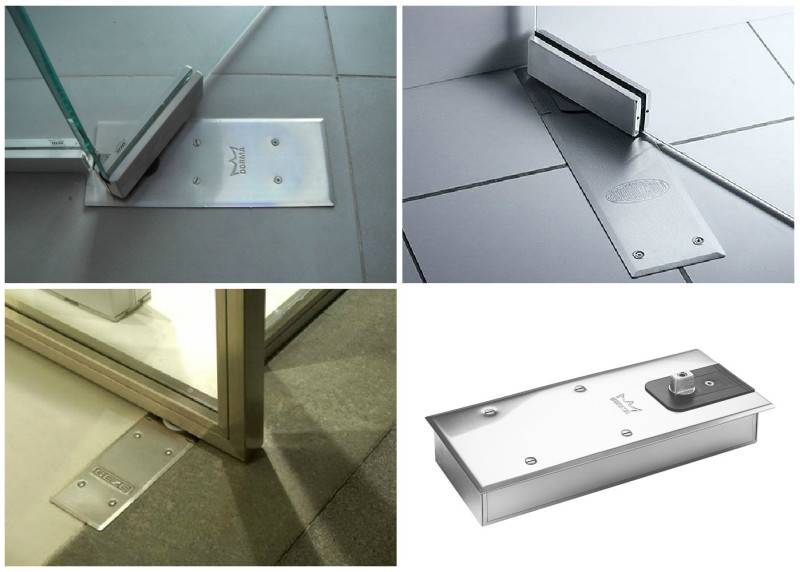

- Скрытая установка в полу. Этот тип часто можно увидеть на стеклянных распашных дверях магазинов. Возможна установка с дверным полотном из любого материала, но только на стадии монтажа или генеральной реконструкции: в полу необходимо делать углубление под тело доводчика.
- Скрытая установка в двери. В этом случае в верхнем торце двери делается выемка, в которое устанавливается устройство, а рычаг крепится к дверному косяку.

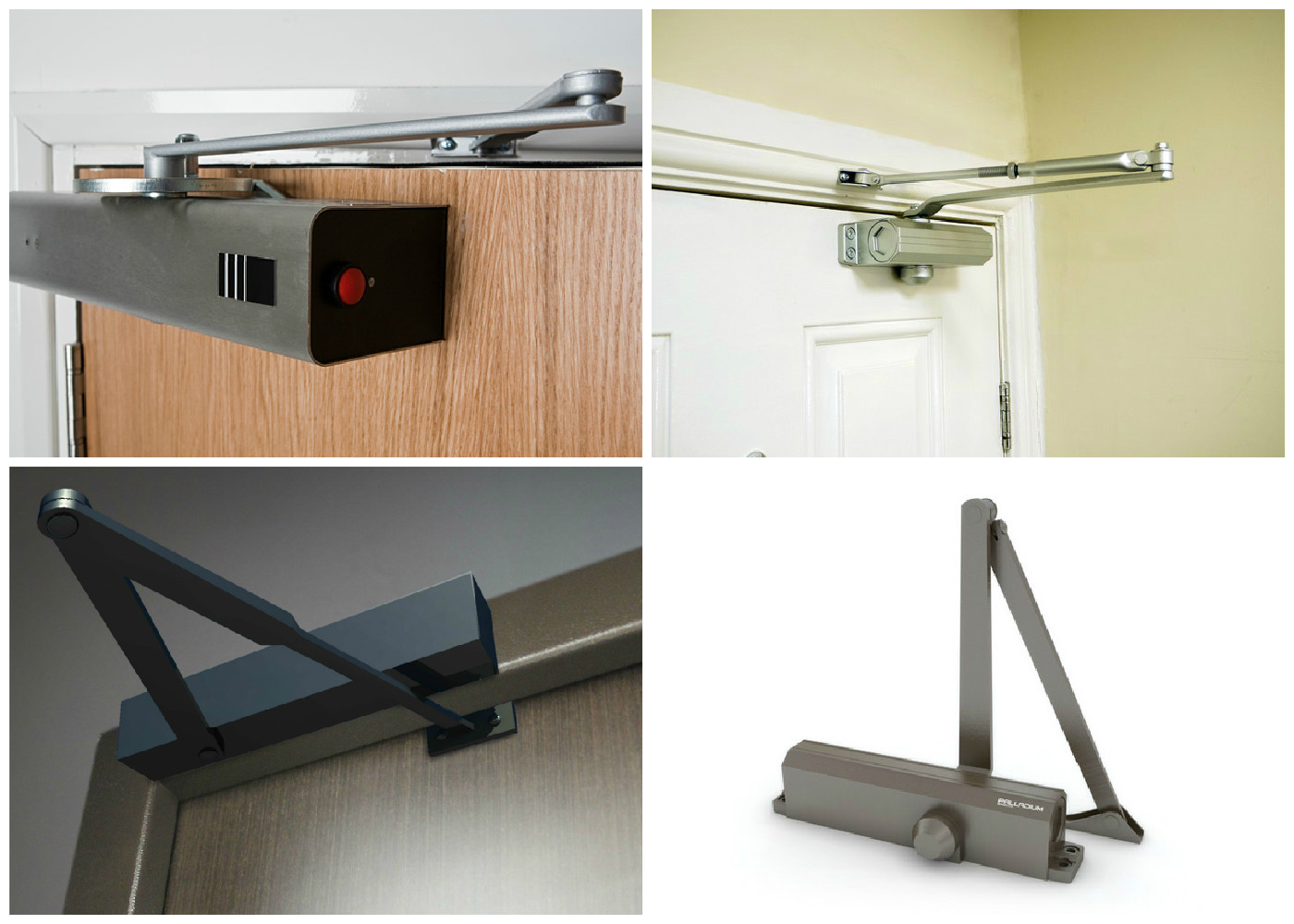

Способы монтажа могут быть различными
Любой из вариантов установки можно выполнить своими руками. Потребуется только разная степень мастерства. Самый простой — наружный монтаж. Он имеет самое широкое распространение.
Как правильно регулировать дверные доводчики своими руками
Чтобы добиться плавного закрытия и открывания двери, необходимо правильно установить доводчик. И хотя ничего сложного в этом нет, есть подробная инструкция проведения данных работ. Также есть ряд общих моментов, которые необходимо учитывать:
Регулировка скорости закрытия дверной конструкции. Эта технология отличается своей простотой. Сразу же после монтажа доводчика необходимо проверить его работу. Если окажется, что скорость закрытия слишком большая, то необходимо крутить винт по ходу часовой стрелки. Делать это нужно всего лишь на пол-оборота. Затем опять проверить. Если же дверь закрывается, наоборот, медленно, то придется отвинтить винт. Делать такие движения необходимо до тех пор, пока вы не добьетесь необходимого результата. А вот какая бывает фурнитура для пластиковых окон и дверей, можно посмотреть здесь.
Регулировка дохлопа. В этом случае все происходит так же, как и со скоростью движения дверной конструкции. Но только в этот раз необходимо настроить скорость и усилие хода двери на последние 15-20 см своего движения к коробке
Кроме этого, важно учитывать, что при ускорении дохлопа увеличивается и сила удара.
Регулировка промежуточного хода. Чтобы добиться идеальной работы доводчика, необходимо настроить его с основным ходом дверной конструкции
Хотя имеются и прочие варианты. К примеру, когда главная скорость закрытия двери очень большая, то при помощи регулирования болта удается снизить ее на половине пути. Основная задача данного винта в том, чтобы удерживать полотно двери в необходимом положении. Также при помощи винта удается настроить незначительную задержку дверной конструкции. Это говорит о том, что когда дверь открыли, то она будет стоять на месте несколько секунд, а затем сама закроется.
Видео: регулировка и настройка доводчика для медленного закрытия двери
На видео- регулировка дверного доводчика:
Возможно вам будет интересно увидеть, какие существуют теплые двери для частного дома, и как выбрать нужную для своего дома.
Принцип работы дверного доводчика
Варианты установки дверных доводчиков.
Основной рабочей деталью доводчика является пружина, помещенная в металлический корпус, который заполнен масляным составом. Устройство работает за счет взаимодействия рычажной и гидросистемы. При открывании двери пружина сжимается, а масло передавливается из одной полости в другую. Во время обратного движения полотна и распрямления пружины масло служит своего рода амортизатором и обеспечивает плавность процесса.
Система оборудована клапанами, от настройки которых зависит скорость перетекания масла из одного отсека в другой под действием рычагов. Соответственно, их регулировка позволяет настроить плавность автоматического закрывания двери.
Некоторые модели имеют в механизме дополнительные клапаны, обеспечивающие другие функции доводчика. Например, к таковым относится фиксация двери в открытом состоянии и функция дохлопа для лучшего примыкания полотна к лутке или защелкивания замка.
Рычажный механизм можно установить как с внутренней, так и с наружной стороны входа. Снаружи доводчик монтировать нежелательно по причине изменения окружающей температуры и, соответственно, изменения вязкости применяемого в механизме масла.
Дверные доводчики по способу монтажа подразделяются на следующие типы:
- накладные, монтируемые на полотно, коробочную конструкцию или в петли вместо стержня;
- скрытые механизмы в коробке или полотне при достаточной их массивности;
- монтируемые в полу заблаговременно.
Назначение доводчиков
Установленный на двери доводчик
Доводчики – это механико-гидравлические устройства, в основе которых находится механизм с пружиной в металлическом каркасе, заполненном маслом. Чаще всего они устанавливаются в помещениях с большой проходимостью, так как имеют целый ряд бесспорных преимуществ и обеспечивают:
- безопасность при ежедневном использовании двери;
- защиту помещения от шума и негативных погодных явлений;
- экономию энергоресурсов благодаря надежной теплоизоляции и отсутствию сквозняков.
Между тем, успех выполнения доводчиком всех этих функций зависит от правильности его монтажа.

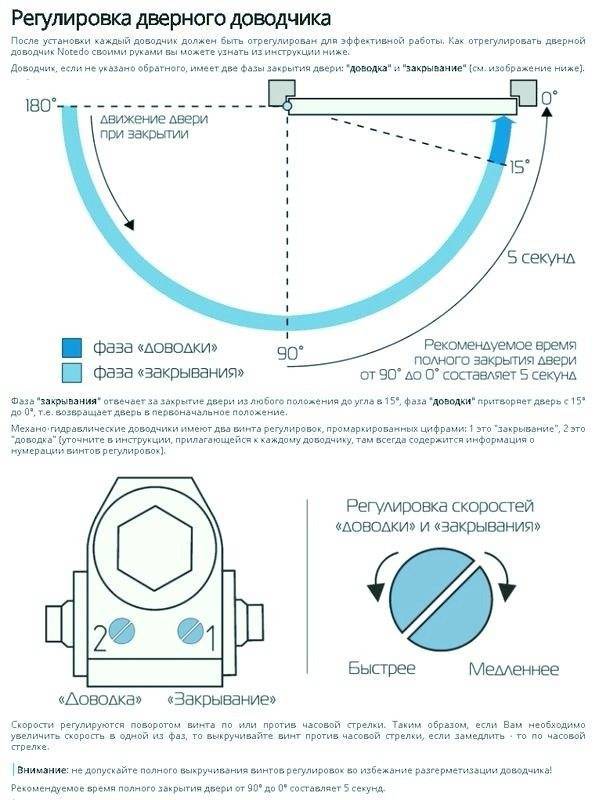

Инструкция по регулировке своими руками

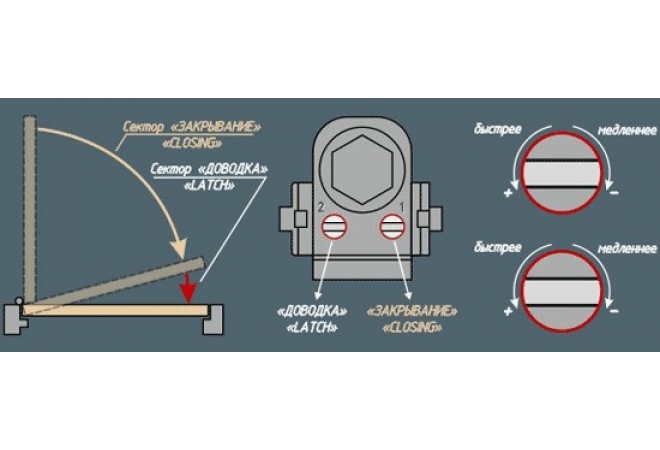

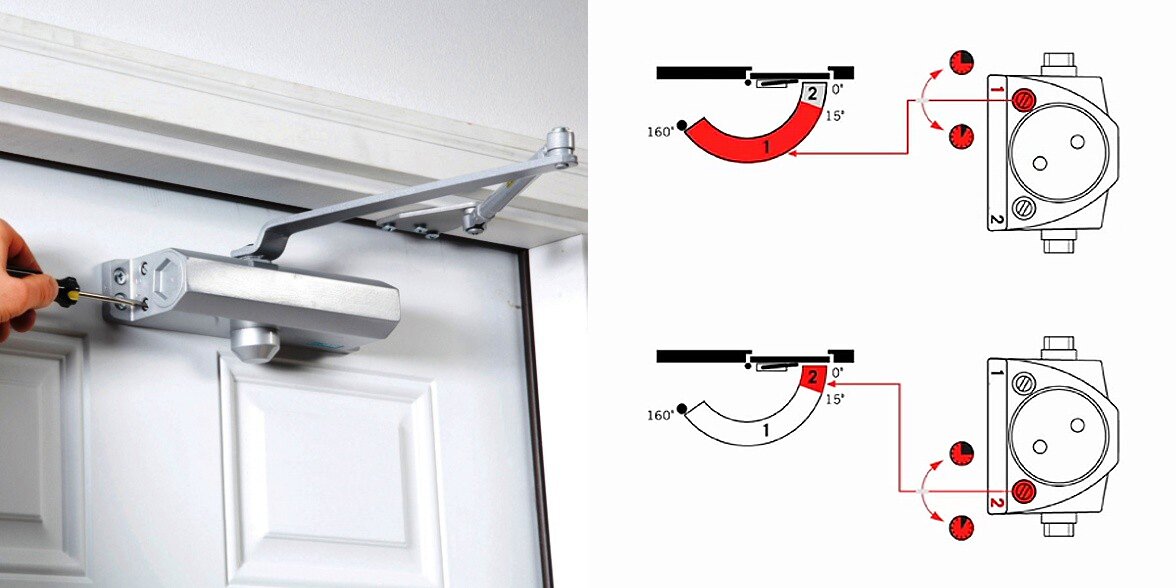

Скорость закрытия створки изменяется винтом номер один. Поворот против часовой стрелки ее ускоряет. Крутя винт по часовой стрелке, движение створки замедляется.
Сила хлопка, это диапазон, в котором дверь начинает притормаживать перед полным закрытием. Если есть проблема с дохлопом, то нужно крутить винт номер два. Поворачивая его по часовой стрелке, можно замедлить скорость хлопка. Крутя винт в другую сторону, против часовой стрелки, вы наоборот увеличите его силу.
Чтобы настроить функцию, которая удерживает дверь в открытом положении, нужно полностью открыть ее, после чего затянуть специальный фиксатор. После этого дверь будет оставаться открытой, если распахнуть ее на угол соответствующий заданному градусу.
Регулируя доводчик, придерживайтесь указаний, приведенных в сопроводительной инструкции к устройству. Всегда помните, что во избежание поломки устройства нельзя поворачивать винты больше, чем на два оборота от нулевого значения.
Периодически осматривая доводчик и регулируя его при необходимости своими руками, вы продлите срок службы устройства и обеспечите комфорт при использовании двери.
Комментарии
Виды доводчиков
Независимо от физического принципа работы (пружина, пневматика, гидравлика), все устройства делят на три вида:
- Внешние верхние.
- Скрытые внутри дверного полотна.
- Напольные скрытые.
Скрытые внутри полотна механизмы чаще всего устанавливают уже при производстве дверей. И они поступают в продажу в собранном виде.
Напольные скрытые доводчики устанавливают в основном на стеклянные двери общественных зданий – в супермаркетах, кинотеатрах. Сам механизм скрыт под половым покрытием, на виду лишь рычаг привода.
Механизмы каждого вида отличаются по мощности усилия. На небольшую дверь подбирается легкий доводчик. Также, в продаже есть доводчики даже для тяжелых гаражных ворот.
Когда нужна регулировка
Регулировку доводчика нужно проводить при смене сезонов года. Поскольку это механическое устройство, то для его правильной работы используется масло, которое меняет свои физические характеристики в зависимости от температуры воздуха. С ее повышением вязкость рабочей жидкости уменьшается, а при понижении температуры масло густеет. Поэтому в первом случае дверь будет открываться слишком легко, а во втором потребуется прилагать значительные усилия. Поэтому весной и осенью нужно настроить работу механизма дверного доводчика.
Кроме того, регулировка доводчика двери проводится в том случае, когда возникли неполадки в закрывании двери. Они могут выражаться в следующем:
- слишком быстрое или медленное закрытие;
- дверь движется резко или с рывками;
- полотно долго не притягивается к раме.
Дополнительные функции
В дешевых изделиях искать дополнительные функции — напрасный труд. Более дорогие модели могут предоставить ряд дополнительных удобств.
Фиксация открытого положения (hold-open)
Периодически возникает необходимость оставить двери нараспашку. Например, для того чтобы внести или вынести габаритную вещь. Длительное удержание обычных доводчиков портит механизм. Чтобы не калечить устройство, есть специальные модели с функцией фиксации открытого положения. В них устанавливается механическая или электромагнитная защелка. Работа механической защелки проста: при открывании двери на угол, превышающий 90o, срабатывает защелка. Снимается она просто: нужно потянуть полотно в сторону закрывания. В моделях с электромагнитными защелками двери удерживаются, пока в сети есть ток. Как только цепь разрывается, двери разблокируются (есть специальная кнопка разблокировки).
Задержка открывания (демпфер)
Это функция, которая не дает двери открываться очень быстро. Таким образом исключается возможность травмирования человека, находящегося по другую сторону двери.
Задержка закрывания
Необходима в тех помещениях, через двери которых выносят какие-то грузы. Однако поток людей при этом не должен быть большим.
Что такое доводчик двери и для чего он нужен
Закрыватель дверей или доводчик (англ. door closer) – это механическое устройство, позволяющее автоматически закрывать распахнутые двери за счет энергии, полученной при открытии створки. Накопителем силы служит пружина, которая разжимаясь, возвращает дверное полотно в первоначальное положение. Плавность хода обеспечивает гидравлическое масло и шток.
Изобрел устройство американец Блаунт в 19 веке. В основе прибора были кривошипный механизм и поршень с гидравлическим маслом. То, что сегодня представлено в продаже – праправнуки изобретения. Система Блаунта мощная, довольно больших размеров. В настоящее время встречается, но очень редко.
Установка доводчика кроме основной функции (захлопывание дверей) имеет целый ряд вспомогательных:
- обеспечивает плавность хода створки, что позволяет исключить ударную нагрузку при ее соприкосновении с дверным блоком. А это увеличенный эксплуатационный ресурс петель и уплотнителя;
- позволяет выбрать оптимальное усилие, достаточное для срабатывания защелки;
- ограничивает угол открывания створки, что дает возможность не устанавливать ограничители.
В моделях известных брендов есть несколько приятных дополнительных опций:
ветровой тормоз;
задержка по времени процесса закрывания (важно, когда в доме есть дети, старики или вносится что-то габаритное);
фиксация в открытом положении.
Монтаж доводчика имеет не только плюсы, но и минусы.
- полотно защищено от ударов при открытии и закрытии;
- увеличивается срок службы фурнитуры и уплотнителей;
- экономится тепло, по помещению не гуляют сквозняки;
- гарантия захлопывания створки на защелку;
- нет шума от закрывающихся дверей (хлопанья).
- сложный монтаж при отсутствии шаблона;
- высокая стоимость механизмов с дополнительными возможностями;
- нельзя установить на тяжелые двери;
- жесткие требования к установленному дверному полотну – должны соблюдаться вертикаль и горизонталь – система рычагов плохо справляется со своими задачами даже при минимальном перекосе створки.

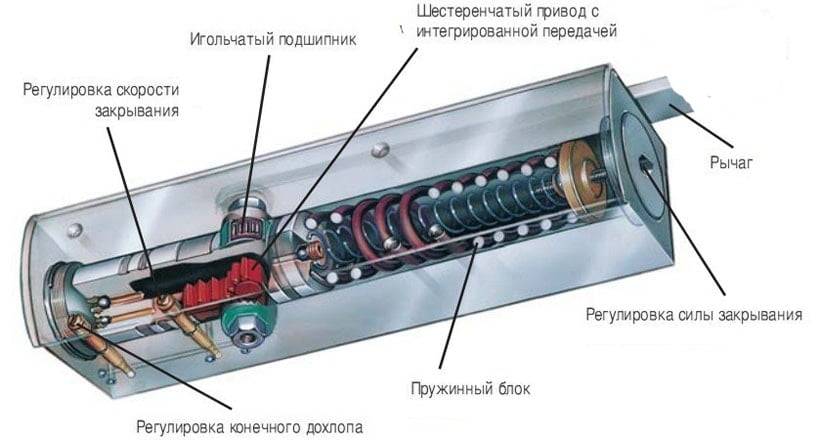

Принцип работы
Основным рабочим органом доводчика является пружина. При открывании двери она сжимается. Как только давление на пружину исчезает, она стремится быстро вернуться в исходное положение, т.е. распрямиться. Но тогда дверь будет с силой ударять о блок. Чтобы этого не происходило, в корпус устройства устанавливается второй по значимости элемент прибора – масляной амортизатор. Через систему клапанов масло при открывании перетекает в другую камеру, а при закрывании возвращается на место. При этом, чем выше вязкость амортизирующей жидкости, тем более плавно будет закрываться створка. Для обеспечения мягкого хода тяжелых дверей в доводчик могут ставиться несколько амортизаторов. Принципа работы это не меняет.
Примерная схема устройства прибора показана на рис. ниже.
1 – зубчатая ось2 – распорные винты3 – винт установки по высоте4 – крепеж5 – короб прибора6 – распределительный кулак силы закрывания7 – распределительный кулак гидравлики8 – пружинный балансир9 – балансир масляного амортизатора10 – масляный фильтр (сито)11 – колба амортизатора12 – пружина для возврата колбы13 – регулировочный вентиль14 – основная пружина
Виды дверных доводчиков и принцип их работы
Для того, чтобы отрегулировать работу доводчика, нужно понимать принцип его устройства, потому что существуют разные виды и механизмы этих устройств.
Однако, вне зависимости от вида, у любого доводчика есть обязательные составляющие, к которым относятся — клапаны, пружина, поршень, короб, крепежная фурнитура и уплотнитель.
Принцип работы любого доводчика сводится к сжиманию и разжиманию пружины — при открытии двери она сжимается, а при закрытии приходит в исходное положение.
Все доводчики можно разделить на группы по нескольким признакам.
По способу установки:

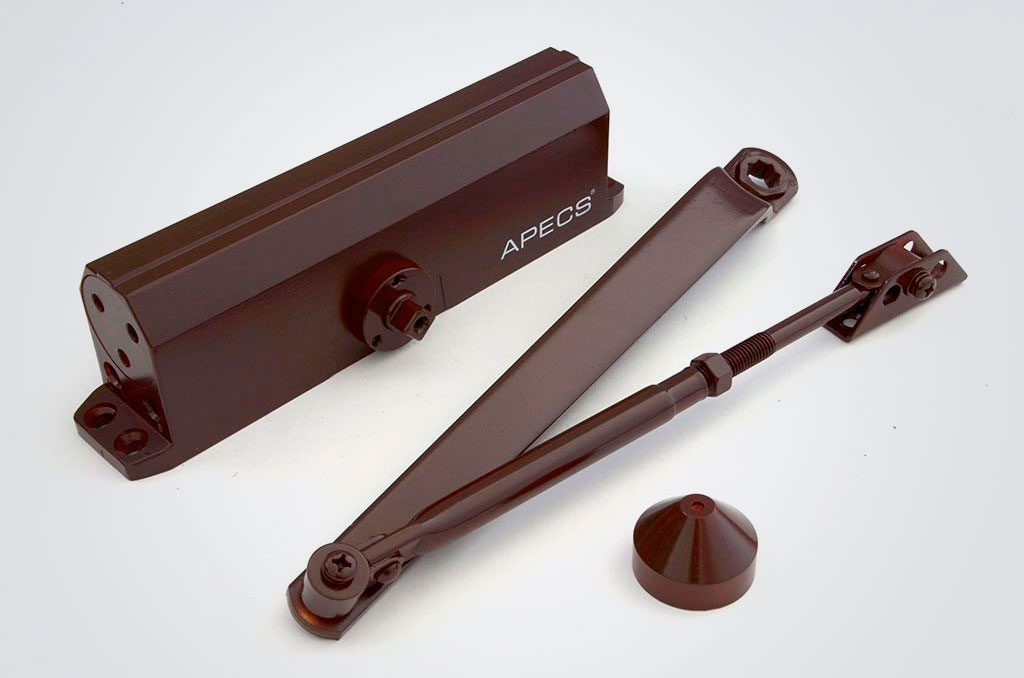

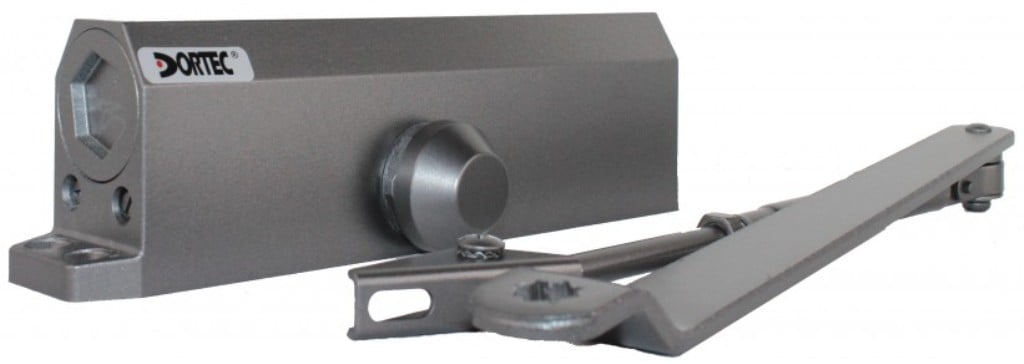

Накладной доводчик
Представляет собой механизм состоящий из винтов и клапанов, которые устанавливается на внешней верхней части короба двери и регулируется посредством закручивания винтов;
Напольный доводчик
Устройство немногим отличается от накладного доводчика и по принципу работы и по его регулировке, но находится в нижней части двери. Такие доводчики в основном ставятся на дверях в нежилых помещениях — офисах или магазинах;
Скрытый доводчик
Это более сложный механизм отрегулировать который самостоятельно не получится. Такие доводчики вмонтированный в дверь и срабатывают автоматически.
По принципу работы:
Гидравлический доводчик
Это небольшой бокс наполненный маслом, внутри которого находятся пружина и поршень. Плавное закрытие открытой двери происходит благодаря разжиманию пружины. Если доводчик не срабатывает, то следует просто смазать механизм синтетическим маслом;
Электрический доводчик
Это безразборная конструкция, которая состоит из цельного металлического блока заполненного маслом. Внутри этого блока находятся все ходовые части доводчика — поршень, пружина, зубчатые шестеренки и клапаны. Снаружи короба имеется рычаг и гайка. Все эти элементы отвечают за плавное закрытие дверного полотна. Скорость закрытия регулируется винтами. Современные доводчики имеют дополнительный клапан, которые позволяет задерживать дверь в момент закрытия под углом 85 градусов, и захлопывать ее по достижению угла в десять градусов;
Пневматический доводчик
Работает этот доводчик также посредством сжимания и разжимания пружины. Корпус доводчика состоит из двух коробов, один из которых наполнен воздухом. При открытии двери воздух перекачивается из полного отсека в пустой, обеспечивая сопротивление для пружины. За счет такой простой системы и происходит аккуратное и бесшумное закрытие двери. Причем, когда полотно двери достигает угла в 15 градусов, закрытие значительно замедляется и дверь не хлопает.
По типу механизма:
Кулачковый слайдовый доводчик
Применяется на больших и тяжелых дверных конструкциях и обеспечивает плавную работу пружины;
Зубчатый рычажный доводчик
Применим для любых типов дверей. Пружина в нем движется за счет работы шестеренок.

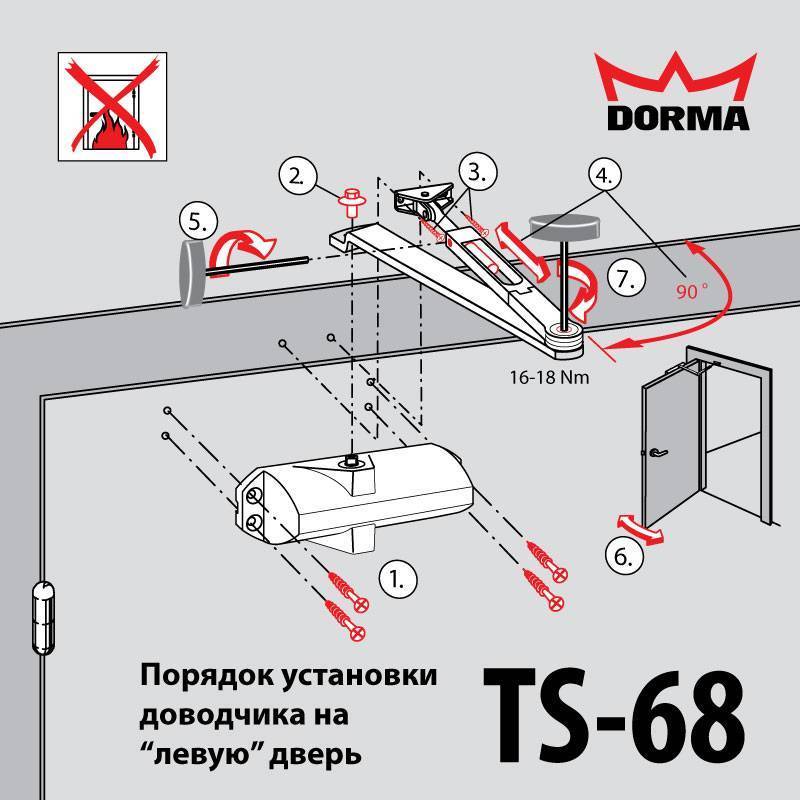

Как установить доводчик на дверь?
Итак, доводчик выбран. Теперь необходимо его установить.
Далее рассмотрим установку на примере доводчика GEZE TS 2000 V (фото 2). Как правило, все доводчики имеют в своей комплектации монтажную схему или инструкцию по монтажу. Масштаб бумажного шаблона 1:1, то есть в натуральную величину, предназначен для легкого и быстрого монтажа доводчика на двери без использования измерительного инструмента (фото 3).
Фото 2
Фото 3
1) Для установки доводчика в первую очередь, надо определиться, с какой стороны двери будет находиться механизм. От этого будет зависеть, как крепить доводчик, на дверное полотно или на раму двери (рис 2).
Рис. 2
2) Шаблон с помощью скотча базируется на полотне двери (или на раме) относительно оси петель и затем производится разметка посадочных отверстий под корпус доводчика и тягу и по отметкам сверлятся отверстия.
в) Затем определяем по весу и габаритам двери необходимую силу закрывания и крепим корпус доводчика в одном из трех положений (рис 3).
Рис. 3
3) Далее крепим с помощью шурупов рычажную тягу к раме (или к полотну двери, если доводчик устанавливается на раму).
4) Данный доводчик имеет телескопическую тягу, которая имеет две подвижные части: одна выдвигается из другой и фиксируется с помощью специального винта. Поэтому расслабляем регулировочный болт тяги и устанавливаем вторую нерегулируемую часть тяги на корпус доводчика (тяга крепится с помощью болта под шестигранник размером 6 мм). Тягу крепим под углом 80° к поверхности двери как показано на шаблоне. Затем выставляем угол 90°, немного задвигая регулируемую часть тяги, и затягиваем фиксирующий винт, когда дверь находится в закрытом положении, а рычаг сложен в колене. Так доводчик будет работать с дохлопом, если дверь с защелкой
Либо задвигаем тягу до того момента пока регулируемая часть тяги не будет под 90° градусов к поверхности двери, если дверь без защелки, для более мягкого закрывания без дохлопа.Важно!!! Дверной доводчик передает на дверь большое усилие и работает в условиях постоянной вибрации, поэтому крепить доводчик и тягу необходимо прочно и надежно
5) После установки доводчика производим его регулировку. Устанавливаем с помощью регулировочных винтов оптимальную скорость закрывания двери и дохлоп для уверенного срабатывания защелки. Крутить винты в полный оборот не надо так как, изменения в скорости закрывания уже чувствуется при повороте винта на всего лишь четверть оборота (см. рис 1.).
В случае, если установка доводчика затруднительна, например, когда ширина корпуса доводчика больше, чем ширина рамы двери, либо когда доводчик устанавливается на дверную створку с наплавом, где крепежные шурупы могут помешать правильному функционированию закрывания двери, используют специальный переходник – монтажная плата, которая приобретается отдельно (фото 4).
Фото 4
Монтажную плату устанавливают с помощью того же шаблона (фото 3) на саморезы, а уже непосредственно на плату с помощью винтов закрепляется корпус доводчика.
И в конце хотелось бы перечислить несколько полезных советов, которые позволят продлить срок службы доводчика:
- не подпирайте двери посторонними предметами (камнями, кирпичами, клиньями и т.д.), лучше отсоедините тягу от доводчика, если Вам необходимо, чтобы дверь была открыта долгое время (для удобства многие доводчики оснащаются разъемными тягами);
- раз в полгода производите регулировку закрывания двери (в начале зимы и в начале лета);
- один раз в год необходимо заменять смазку в шарнире соединения двух половинок тяги доводчика.
Если следовать всем правилам установки и эксплуатации, которые рекомендованы фирмой-производителем, то не сомневайтесь, доводчик прослужит Вам весь срок службы указанный в паспорте изделия.
Инструкция по регулировке
Инструкция как делается регулировка доводчика двери идет в комплекте. Если ее нет, то смотрите ниже. Рассмотрим самую распространенную конструкцию – верхний накладной доводчик.
Видео «Как отрегулировать доводчик двери»:
На торце прибора расположены два винта. Первый винт регулирует движение в диапазоне угла от 15 градусов до 180. Второй управляет скоростью закрытия: затягивая его, вы снижаете скорость, ослабляя – повышаете. Поочередно манипулируя обоими, вы добиваетесь нужной работы. Некоторые рекомендации:
Чтобы увеличить скорость доводки, нужно повернуть второй регулирующий винт по часовой стрелке, для обратного эффекта – против.
Натяжение пружины меняется поворотом регулирующей гайки. С ее помощью производится регулировка дверного доводчика по углу распахивания.
Видео «Как регулировать доводчик двери своими руками»:
Можно приостановить движение двери, открытой под прямым углом (функция hold-open). Для этого отводят полотно на 90 градусов, фиксатор затягивают. Опция полезна, когда через открытую дверь необходимо пронести какой-нибудь груз.
Если дверь открыта на 90 градусов или больше, она остановится полностью. Чтобы привести ее в движение, нужно потянуть за ручку. Если угол меньше 90, дверь плавно закроется в обычном режиме.
Поворачивать регулирующие винты от нулевой отметки можно не больше чем на два оборота. Если производится регулировка доводчика двери своими руками, то следует помнить что недопустимо вывинчивать винт полностью
.
При смещении клапанов неизбежно происходит утечка масла, устройство становится неработоспособным.
Видео «Как отрегулировать дверной доводчик»:
Чтобы доводчики не подвергались лишним нагрузкам, не следует оказывать дополнительное усилие на закрывающуюся дверь и подпирать ее чем бы то ни было.
Особенности Dorma и Geze
Немецкий доводчик Дорма рассчитан на работу в температурном диапазоне от -30 до +40. Регулировки доводчика Dorma осуществляются двумя клапанами.
Усилие должно соответствовать евростандарту EN. Настройка зависит от типа и габаритов двери. Регулировка усилия осуществляется перемещением корпуса относительно петель или поворотом рычага.
Регулировка доводчика Geze осуществляется функцией hold-open, которая работает в диапазоне от 70 до 150 градусов. Кроме обычных моделей этой марки существуют устройства с противодымной защитой: в корпусе есть выключатель с электронным блоком, срабатывающий на дым.
Таким нехитрым способом производится регулировка двери своими руками. Главное — не перестараться и вовремя его обслуживать.
Сегодня во многих домах входные и межкомнатные двери для удобства пользования оснащены доводчиком, но чтобы это устройство прослужило исправно не один год, его нужно периодически осматривать и ремонтировать. В этой статье мы подробно рассмотрим, как отрегулировать доводчик двери, рано или поздно эти знания обязательно вам пригодятся.
Сегодня доводчики весьма популярны и используются практически повсеместно

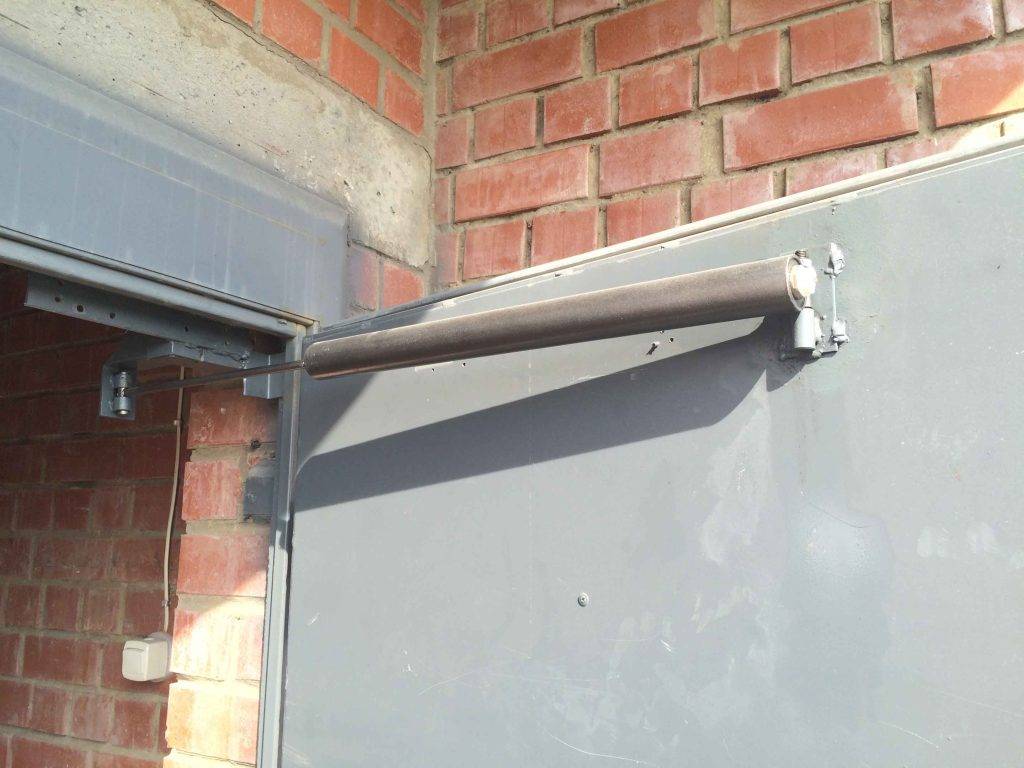

Пружинные доводчики
Доводчики для дверей бывают не только механическими. Есть еще пружинные. Они считаются устаревшими, но согласитесь, что ставить в доме или квартире автоматический доводчик можно разве что на входные двери. И то, вопрос о целесообразности остается открытым.
Пружинные доводчики — вариант для межкомнатной двери
В то же время в некоторых помещениях желательно двери держать закрытыми. Тогда и имеет смысл поставить пружинные доводчики. Они стоят в разы меньше, устанавливаются элементарно. Их недостаток: они не регулируются и давят с постоянной силой. Тем не менее, неплохой вариант для двери в ванную комнату, например. Как работает один из пружинных дверных доводчиков можно увидеть в видео.
С установкой тут все элементарно. Устанавливаются они со стороны, где установлены дверные петли. Прикручиваете устройство к косяку на удобной для вас высоте. Все. Установка закончена.
В некоторых моделях есть направляющая, которая монтируется на дверное полотно. По ней бегает ролик, прикрепленный к выносной штанге. Это устройство более прогрессивное: не портит двери. Но при установке необходимо выверить уровень для установки направляющей.
Есть пружинные доводчики в некоторых дверных петлях. Их, понятное дело, ставят в процессе монтажа, но знать о том, что есть такое чудо: петли с доводчиком, не помешает.
Современные доводчики дверей и их механизмы
Благодаря конструкционным решениям устройства различают согласно местам установки – по типу механического регулирования, по способам действия. Каждый из них отличается друг от друга. Зная особенности, можно легко провести ремонт самостоятельно.
Накладные доводчики. Они устанавливаются наверху дверцы. Возможны и скрытые механизмы, встраиваемые в полотно дверей. Так, верхние приборы являются самыми распространенными. Они снабжены скользящей рейкой и состоят из следующих компонентов:
- механизм в особом корпусе;
- монтажный шаблон для разметки;
- пруток с крепежом-башмаком, возможен вариант с рекой;
- рычаг;
- винты для регулировки и установки скорости закрывания, прилагаемой силы по заданным параметрам.
Дверной доводчик
Дверные доводчики в нижней части дверей устанавливаются в учреждениях, в основном на стеклянных полотнах двери и располагаются на опоре внизу, рассчитываются от центральной точки.
Что касается внутренних частей, то в основном они состоят из таких частей, как: пружинный механизм для сжатия при открывании; шестеренки, снабженные зубчатой рейкой, либо кулачковым механизмом. Вся работа обеспечивается машинным маслом.
Если он устанавливается на металлическую дверь с домофоном, то чаще используют накладные механизмы. Они отличаются значительным усилением, которое происходит в момент, когда закрывается. Такое действие необходимо для комфортного усилия на защелкивание. Если это реечный механизм, то применяется кулачковый принцип устройства, но они реже используются.
Если ставить его снаружи, то он является более надежным в плане эксплуатации, не подвержен воздействиям условий окружающей среды, служит намного дольше.
Виды доводчиков
Доводчик представляет собой специальное устройство, которое помогает контролировать процесс движения дверного полотна. С его помощью можно сделать закрывание более плавным и бесшумным или же резким, с сильным дохлопом. Также он способен придержать её в открытом положении при необходимости.
Чтобы лучше разобраться в принципе действия механизма, необходимо рассмотреть основные его виды, так будет проще понять, как настроить доводчик двери.
В основном используются два типа механизмов:
- кулачковый слайдовый – обеспечивает плавное скольжение, используется для дверей небольшого веса;
- зубчатый рычажный – наиболее часто используемый тип механизма, передвижение пружины осуществляется с помощью шестеренок, его можно использовать даже для тяжелых дверей с кодовым замком.
Схема конструкции доводчика с зубчатым рычажным механизмом
По способу установки доводчики можно разделить на следующие типы:
- накладные,
- напольные,
- скрытые.
Накладные
Накладные конструкции являются самыми простыми в обращении, их работу можно откорректировать с помощью нескольких клапанов или винтов, расположенных на панели короба. Количество допустимых оборотов регламентируется производителем.
Накладная модель чаще всего используется для жилых помещений
Напольные
Напольные тоже регулируются довольно просто, их отличие в том, что крепятся они не в верхней части, как предыдущий тип, а снизу. В жилых домах они применяются не слишком часто, в основном такие модели предназначены для обустройства входа в общественных заведениях и офисах.
Напольные модели часто используются для стеклянных дверей
Скрытые
Скрытые конструкции самостоятельно довольно сложно отрегулировать, так как они спрятаны внутри дверного полотна или в полу, что затрудняет доступ к ним.
Конструкция скрытых моделей предполагает встраивание доводчика в дверное полотно
Виды доводчиков
Доводчик представляет собой специальное устройство, которое помогает контролировать процесс движения дверного полотна. С его помощью можно сделать закрывание более плавным и бесшумным или же резким, с сильным дохлопом. Также он способен придержать её в открытом положении при необходимости.
Чтобы лучше разобраться в принципе действия механизма, необходимо рассмотреть основные его виды, так будет проще понять, как настроить доводчик двери.
В основном используются два типа механизмов:
- кулачковый слайдовый – обеспечивает плавное скольжение, используется для дверей небольшого веса;
- зубчатый рычажный – наиболее часто используемый тип механизма, передвижение пружины осуществляется с помощью шестеренок, его можно использовать даже для тяжелых дверей с кодовым замком.
Схема конструкции доводчика с зубчатым рычажным механизмом
По способу установки доводчики можно разделить на следующие типы:
- накладные,
- напольные,
- скрытые.
Накладные
Накладные конструкции являются самыми простыми в обращении, их работу можно откорректировать с помощью нескольких клапанов или винтов, расположенных на панели короба. Количество допустимых оборотов регламентируется производителем.
Накладная модель чаще всего используется для жилых помещений
Напольные
Напольные тоже регулируются довольно просто, их отличие в том, что крепятся они не в верхней части, как предыдущий тип, а снизу. В жилых домах они применяются не слишком часто, в основном такие модели предназначены для обустройства входа в общественных заведениях и офисах.
Напольные модели часто используются для стеклянных дверей
Скрытые
Скрытые конструкции самостоятельно довольно сложно отрегулировать, так как они спрятаны внутри дверного полотна или в полу, что затрудняет доступ к ним.
Конструкция скрытых моделей предполагает встраивание доводчика в дверное полотно
