Как сделать разводку водопровода в квартире своими руками

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Полипропиленовые трубы для разводки водопровода — отличный выбор

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

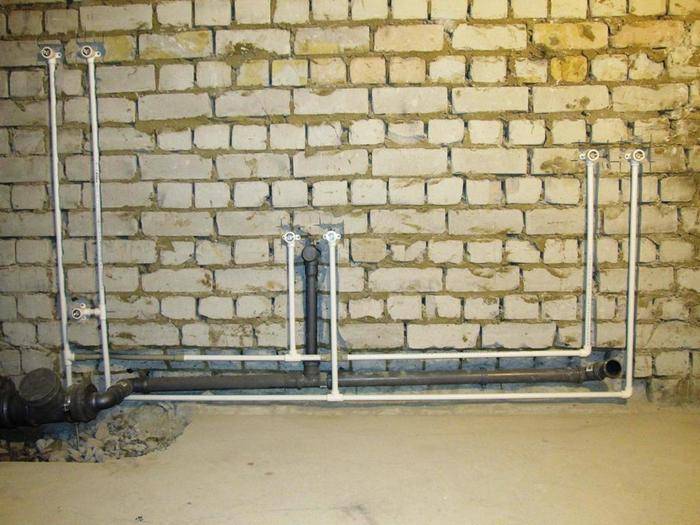

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

• правильно сделанное соединение получается монолитным;
• нет заужения диаметров трубопровода в местах пайки;
• высокая ремонтопригодность;
• длительный срок эксплуатации;
• легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Важность проектирования

На первый взгляд, кажется, что создание водопровода несложная задача и требуется только обеспечить доставку живительной влаги от центральных стояков к каждой из точек водоразбора. Их перечень может быть самым разным. Один из упрощенных вариантов выглядит так: на кухне в и совмещенном санузле устанавливают раковины, а также размещают унитаз и ванну.

Но на сегодняшний день владельцы недвижимости отдают предпочтение более сложной схеме разводки труб водоснабжения в квартире. Это связано с использованием многочисленных бытовых устройств и приборов, для функционирования которых требуется вода. Практически в каждой квартире установлена автоматическая стиральная машинка, а домохозяйки предпочитают оснащать кухню посудомоечной техникой.

В ванных комнатах монтируют современные душевые кабинки, снабженные такими опциями как гидромассаж. Нередко на схеме сантехники в квартире можно увидеть биде.

Кроме этого, в большом по площади жилье количество санузлов может быть больше одного. В итоге проект разводки труб водоснабжения в квартире должен предусматривать установку пары дополнительных унитазов и еще одной душевой кабинки, что улучшает условия проживания для членов семьи, делая их более комфортными.

В результате возрастают требования к качеству функционирования водопроводной системы, поскольку некоторые современные бытовые приборы очень чувствительны к качеству используемой воды. Во многом этот показатель зависит от того, насколько правильно спроектирован монтаж труб водоснабжения в квартире.

https://youtube.com/watch?v=x51021PmMN0

Особенности коллекторной схемы

Эта схема разводки считается оптимальным выбором для крупных квартир, а также там, где предусмотрена установка большого количества сантехники. Особенность разводки такого типа — наличие коллектора. Вода из общего стояка подается сначала на коллектор, а затем — к потребителям, т.е. к сантехническим приборам.

На этой схеме наглядно представлено устройство коллекторного варианта разводки водопровода в квартире. Основной поток воды выводится на коллектор, к которому подключают отдельно каждый предмет сантехники

Подключение каждого потребителя выполняется отдельно, а не последовательно, как в тройниковой системе, описанной ранее. Одно из главных достоинств коллекторного водопровода — равномерное распределение воды по системе. Это значит, что количество подключенных приборов и протяженность водопроводных труб не снижают напор в системе для одного из потребителей.

По конструкции коллектор для водопровода — относительно не сложное устройство. При желании его можно выбрать и установить самостоятельно

Еще одно преимущество коллекторной системы — это возможность в случае поломки выполнить отключение только одного сантехнического прибора, а не всего водопровода в квартире, как это происходит при последовательном подключении. Это же обстоятельство позволяет персонализировать характеристики водопроводной системы для каждого конкретного прибора.

Для этого между коллектором и прибором устанавливают необходимые устройства, например, фильтры, редукторы и т.п. Поток воды можно усилить или , наоборот, уменьшить, очистить от примесей или насытить полезными веществами и т.п. К недостаткам коллекторной схемы разводки относят высокие затраты на ее создание.

Водопроводных труб понадобится значительно больше, чем при реализации тройниковой схемы. Кроме того, такая система более сложная, неопытный сантехник может столкнуться с проблемами уже на стадии ее проектирования. Чтобы выполнить коллекторное подключение, сначала следует выбрать место для коллектора, с которого будет распределяться поток холодной воды.

Такой же прибор понадобится, если горячее водоснабжение в квартире также осуществляется централизованно. Коллектор для горячей воды ставят отдельно. Между коллекторами и общим стояком прокладывают водопроводные трубы, на которых обязательно устанавливают запорный кран. Он позволит, в случае необходимости, полностью перекрыть подачу горячей и/или холодной воды в квартиру.

В зависимости от ситуации на этом отрезке водопровода могут быть установлены дополнительные элементы, например, фильтры грубой очистки или электрокраны системы аварийной защиты от протечек. Когда коллекторы установлены, от них подводят трубы к каждому сантехническому прибору.

К умывальникам, ванне, душевой кабинке обычно нужно повести и горячее, и холодное водоснабжение. А вот к бачку унитаза или автоматической стиральной машине нужно подать только холодную воду. Если в квартире имеется водяной полотенцесушитель, его подключают к коллектору горячего водоснабжения.

Дополнительно система может включать фильтры, редукторы и другие полезные устройства. Разумеется, между коллектором и потребителем устанавливается запорная арматура, позволяющая перекрыть воду только на этом конкретном участке, если такая необходимость возникнет.

На больших площадях иногда имеет смысл сочетать коллекторную и тройниковую схему разводки. При этом к одному из ответвлений коллектора подключают не одного потребителя, а несколько, последовательно соединяя их трубами. В результате эта часть водопровода будет иметь те же недостатки, что и любая тройниковая схема.

Например, в случае поломки эту часть магистрали придется полностью отключить. Но иногда комбинирование схем разводки позволяет значительно снизить расходы на монтаж водопровода. Кроме того, такое решение может оказаться оптимальным при индивидуальном проектировании жилых помещений.

Зачем разрабатывать схему разводки?

Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.

В схему разводки нужно включить такие обязательные элементы:

• запорно-регулирующую арматуру;
• приборы учета воды;
• фильтры;
• фитинги (переходники, водорозетки, уголки и муфты)
• обратные и редуцирующие клапаны;
• канализационный коллектор;
• подвод к полотенцесушителю.

Чтобы схема разводки была точной, нужно четко представлять место установки и количество необходимых сантехнических приборов

Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.

Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.

Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.

После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:

• Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
• Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
• Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
• Число соединений необходимо минимизировать.
• Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
• По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.

Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.

При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.

После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.

Закрытый монтаж предполагает трудоемкую подготовку. Стены штробятся под трубы и соединительные элементы. Будьте внимательны: несущие стены штробить запрещено

Выбираем материал

В настоящее время для системы водоснабжения используется несколько вариантов труб. Чтобы сделать правильный выбор, необходимо отправится в ближайший магазин сантехники и посмотреть, что могут предложить продавцы. Побродив между прилавками можно увидеть три категории водопроводных труб:

Стальные. Можете смело проходить мимо этих изделий, ведь именно такую систему водоснабжения вы и собираетесь менять. Соблазнившись привлекательной ценой, вы наступите на одни и те же грабли. Выгоднее смотрятся стальные оцинкованные трубы. Это покрытие не боится коррозии, соответственно трубы прослужат много лет. Но установка такого водопровода связана с определёнными трудностями. Нарезать на трубах резьбу, под силу далеко не каждому человеку.

Металлопластиковые и полипропиленовые. Это, пожалуй, самый оптимальный вариант для домашнего водоснабжения. Такие трубы практически не текут, имеют опрятный внешний вид и не вызывают сложностей в установке. Из недостатков можно отметить, что металлопластиковые трубы со временем начинают подтекать в местах соединений, поэтому фитинги рекомендуется оставлять в свободном доступе. Полипропиленовые трубы свариваются между собой специальным паяльником, это исключает возможность протечек. Но получается неразборная конструкция, которая может доставлять некоторые неудобства.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Виды фильтров для очистки воды

Медные. Такие изделия обладают хорошей теплопроводностью и антибактериальными свойствами. Если отдать предпочтение этому материалу, то о проблемах с водопроводом можно забыть навсегда. Из недостатков можно отметить высокую стоимость медных труб. Кроме того, проложить медный водопровод своими руками не получится, необходимо вызывать специалистов.

С учётом всех особенностей и недостатков, рекомендуется отдать предпочтение пластиковым изделиям, как наиболее практичным и долговечным.

Лучевой или коллекторный способ

Данная схема разводки водоснабжения для квартиры большой площади является оптимальным вариантом. Ее также реализуют там, где планируется монтаж большого количества сантехники. Особенность разводки этого типа заключается в наличии коллектора.

Вода из стояка сначала поступает на него, а уже потом к потребителям, которыми в данном случае являются сантехнические приборы. Подключение каждого из них осуществляется отдельно, а не последовательно как в тройниковой системе.

Еще один плюс коллекторной разводки водопровода – это наличие возможности при возникновении поломки отключать только один прибор, а не перекрывать стояк как при последовательном способе. Это же преимущество позволяет устанавливать между точкой водозабора и коллектором разные устройства – редукторы, фильтры и другие.

Имеется возможность влиять на величину давления в системе, усиливая или уменьшая водяной поток. Также можно очищать воду от нежелательных примесей или насыщать ее полезными веществами.

К недостаткам коллекторной системы водоснабжения в квартире относят:

1. Значительная сумма затрат на ее обустройство.
2. Требуется намного большее количество водопроводных труб по сравнению с реализацией тройникового варианта.
3. Более сложная схема и поэтому неопытный исполнитель работ может столкнуться с серьезными проблемами уже на этапе ее проектирования.

Прежде, как провести водопровод в квартире с применением лучевого способа, сначала выбирают место расположения коллектора – с него будет происходить распределение потока холодной воды. Это же устройство потребуется смонтировать, когда горячее водоснабжение организовано по централизованной магистрали. Коллектор для ГВС размещают отдельно.

Между общими стояками и коллекторными узлами прокладывают трубы, на которых следует поставить запорные краны для водопровода в квартире. Эти элементы позволяют при необходимости полностью перекрывать подачу воды. В соответствии со сложившейся ситуацией на конкретном отрезке водопроводной системы устанавливают разные дополнительные элементы, такие, как фильтр грубой очистки, электрокраны и другие.

После завершения обустройства коллекторов, от них прокладывают трубы к каждому монтируемому сантехническому прибору. К душевой кабинке, ванне, умывальникам и раковинам подводят холодное и горячее водоснабжение. К стиральной машинке – автомату и бачку унитаза подают исключительно холодную воду.

При наличии в квартире полотенцесушителя его следует подключить к коллектору ГВС. Систему дополнительно в случае необходимости укомплектовывают фильтрами, редукторами и другими устройствами, способствующими беспроблемному функционированию водопроводов.

Между коллектором и потребителями располагают запорную арматуру, позволяющую перекрывать воду на отдельном конкретном участке при возникновении потребности в этом.

В некоторых случаях при устройстве водопровода в квартире лучшим решением будет сочетание коллекторной схемы разводки с тройниковой. Для этого к одному из ответвлений коллектора вместо одного подключают нескольких потребителей и последовательно соединяют их трубами.

Но в итоге у этой части водопроводной системы будут те же недостатки, что у тройниковой схемы. Например, при возникновении аварийной ситуации приходится полностью отключать данную часть магистрали.

Основные требования к устройству магистрали

Разводка труб водопровода и труб канализации в квартире должен осуществляться в соответствии с требованиями и установленными стандартами.

Так, стоит придерживаться таких принципов:

• Водопровод должен быть надёжным;
• Система должна быть обеспечена запорным краном для быстрого аварийного отключения воды;
• Водопровод должен быть полностью герметичен;
• К тому же магистраль должна обеспечивать подачу воды ко всем без исключения сантехническим приборам в полном объеме.

Кроме того, стоит знать, что водопровод должен иметь эстетический вид и ни в коем случае не должен нарушать дизайн комнаты.

Виды разводки труб в ванной комнате

Чтобы сделать разводку труб в туалете и ванной можно использовать три различные схемы: коллекторную, последовательную или систему с проходными розетками. Последняя имеет ограниченное применение и используется только в частных домах.

Поскольку требует монтажа дополнительного насоса, который предназначен для подпора воды, и предполагает укладку трубопровода большей, чем у аналогов длины. Наиболее часто используются две первые схемы.

Рассмотрим их более подробно.

Коллекторная схема разводки труб в ванной предполагает подключение каждого потребителя через индивидуальную подводящую пару, что очень удобно и практично

Коллекторная

Предполагает параллельное подключение каждого сантехнического прибора к магистральным трубам. Считается наиболее практичным и надежным вариантом, поскольку каждый потребитель подключен через индивидуальную подводящую пару.

В результате подача воды к оборудованию может быть отрегулирована с помощью кранов, а при необходимости и полностью перекрыта. Подводящие трубы в коллекторной разводке имеют минимальное количество соединений, есть возможность проведения скрытой прокладки.

Регулирующие краны помещаются на небольшой коллектор, который обычно убирается в специальный шкаф.

Преимущества такой разводки очевидны: ремонт или сервисное обслуживание сантехнического оборудования может проводиться поочередно, без отключения ванной комнаты от водоснабжения.

Есть у системы и недостатки. Прежде всего, это достаточно затратный вариант, поскольку на каждое подключение к коллектору понадобится приобрести и установить запорные краны. Кроме того, сама разводка получается более сложной и требует точного расчета.

Обычно коллекторную систему проектируют и выполняют профессионалы.

Запорную арматуру удобно убрать в специальный коллекторный шкаф, который можно вмонтировать в стену. Так он будет совершенно незаметен и не испортит общий вид комнаты

Последовательная

Выполняется путем последовательного подключения каждого сантехнического объекта к основной магистрали через отдельный тройник. Подходит исключительно для помещений с небольшим количеством потребителей.

Может быть выполнена после того, как в санузле окончены отделочные работы, поскольку реализуется преимущественно открытым способом. Последовательная разводка предельно проста и отличается компактностью и небольшим количеством соединений.

В процессе монтажа магистраль прокладывается от одного прибора к другому с выводом подводящих труб из тройников. Очень экономичный по количеству труб и дополнительных материалов вариант. Недостатком системы считается ее возможная неудовлетворительная работа в случае активации большого количества точек забора воды.

Например, при наличии в схеме разводки стиральной машины, унитаза, бойлера, смесителей на ванну и на раковину при их одновременном или даже частичном включении может возникнуть дефицит напора воды, что приведет к некорректному функционированию оборудования.

Какие трубы выбрать для водопровода: три основных разновидности и их особенности

Не будем возвращаться в прошлое и разбираться с устаревшим железом или нержавеющей сталью – эти материалы хотя и используются до сих пор для прокладки водопровода, все же они постепенно уходят в прошлое и век их недолгий. Сосредоточимся на таких современных водопроводных системах, как металлопластиковые, полипропиленовые и медные трубы – за этими материалами будущее, с ними мы и постараемся подружиться.

1. Металлопластиковые трубы. Для мастера-самоучки это идеальный вариант, поскольку такой водопровод собирается практически без использования сложного оборудования. При желании можно даже обойтись только ключами и перфоратором – собирается он с помощью так называемых фитингов на обжимных гайках. Производитель позаботился о монтажниках и изготавливает для простоты сборки всевозможные тройники, повороты, концевики и прочие соединители. Сама труба имеет белый цвет и изготавливается слоями – внутри и снаружи пластик, а между ним помещена алюминиевая прослойка.

Виды водопроводных труб

Итак, какие виды водопроводных труб бывают, мы уже знаем, теперь разберемся с ними подробнее и изучим их преимущества и недостатки.

Какие трубы выбрать для водопровода

Типы труб для водоснабжения

Основные типы труб, используемых при организации водоснабжения:

1. Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
2. Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
3. Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
4. Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
5. Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
6. Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.

При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.

Советы по укладке водопроводных труб

[vc_column width=»1/1″]

Ремонт  или разводка труб в квартире с нуля может производиться с использованием следующих изделий:

• Оцинкованные или из нержавеющей стали. Разводка воды в квартире уже давно осуществляется при помощи этих материалов. Их основные преимущества – долговечность и прочность. К недостаткам можно отнести сложность монтажа, который включает в себя необходимость скручивания труб между собой. К тому же, внутри этих изделий со временем появляется слой ржавчины, что очень плохо влияет на качество воды.
• Полиэтиленовые и полипропиленовые. Устройство водопровода с их применением имеет целый ряд достоинств. К продаже они выпускаются в разном диаметре, являются долговечными, прочными и эластичными, а также легко могут быть замаскированы под штукатуркой, пластиком и другими материалами для финишной отделки стен. Трубопровод из полипропилена можно сделать своими руками, но для этого нужен специальный сварочный аппарат для пластика.

С составления схемы разводки начинаются работы по замене или организации нового водопровода в квартире. Она обязательно должна включать в себя габариты помещений, в которых будет произведена установка сантехники. В ней также должна содержаться информация о том, трубы какого диаметра будут располагаться в том или ином месте.

Запорно-регулировочная арматура, которая является неотъемлемой составляющей данной системы, должна обязательно быть отмечена на схеме. Смонтированный водопровод в квартире своими руками, схема которого напрямую влияет на правильность подключения всех устройств, будет работать правильно в том случае, если помимо вышеперечисленного, она будет содержать еще и информацию о длине узлов, а также о том, в каких местах необходимо сделать загибы труб.

Замена водопроводных труб на пропиленовые производится с использованием специального сварочного аппарата. Перед этим трубы необходимо вымерить рулеткой и нанести на них отметки маркером. Разрезать полипропиленовые изделия следует при помощи специальных ножниц, держа их под прямым углом. На каждом отрезке трубы обязательно нужно сделать отметку глубины сварки. Она зависит от размера фитинга.

Перед тем, как сделать надежные соединения, следует также отторцевать средний слой окончания трубы примерно на 1-2 мм. Осуществлять сварку следует при температуре от 240 до 260 градусов. На аппарат необходимо поместить насадки, подходящие к трубам по диаметру и подождать, пока он нагреется. После этого нужно поместить на насадки с двух сторон трубы или фитинги и подождать семь или восемь секунд. При этом не следует производить резких или вращающих движений, поскольку именно от этого зависит то, насколько эстетичной будет разводка труб в квартире.

Замена труб водоснабжения в квартире может осуществляться двумя способами:

1. Закрытый. Данный метод идеален для небольших квартир. Однако помимо преимуществ, к которым в первую очередь относится возможность разместить в маленьком по квадратуре санузле всю необходимую сантехнику, он имеет также и недостатки. Речь идет о процессе штробления стен, который является весьма трудоемким и оставляет после себя массу бетонной пыли. Еще один недостаток – это отсутствие возможности провести ремонтные работы без снятия части материалов для декоративной отделки стен.
2. Открытый. Чаще всего водоснабжение в квартире организуется именно этим методом. С его помощью можно осуществить монтаж любых видов труб без штробления стен. Однако полезная площадь помещения при этом уменьшится и все узлы и соединения будут на виду.

Перед тем, как начать монтаж водопровода, следует перекрыть воду в стояках и отсоединить все сантехническое оборудование и старые трубы. После этого необходимо, руководствуясь схемой, измерить количество и длину каждой трубы и нарезать эти изделия по осуществленным замерам.

Начинать монтаж следует от основного стояка, последовательно соединяя трубы, фитинги и запорно-регулировочную арматуру при помощи паяльного аппарата для полипропилена. Помните, что соединения должны быть ровными. Если вы спаяли трубы не правильно, отрежьте этот участок при помощи специальных ножниц и произведите соединение заново. Таким образом, вам удастся развести водопроводные трубы и осуществить монтаж сантехники в квартире своими руками.

Коллекторная схема

Используется чаще, поскольку количество небольших офисов и квартир-студий, однокомнатных в процентном соотношении к прочим видам жилых и нежилых помещений ничтожно мало.

Коллектор водоснабжения

Получила свое название из-за распределителя – коллектора. Представляет собой соединительный элемент, из которого выходят несколько линий. Именно он разводит общий поток по отдельным трубам. Больше применяется в загородном доме, в крупных коммерческих объектах, в элитном жилье, в новостройке.

Благодаря коллекторам вода равномерно распределяется по всем линиям и обеспечивается одинаковое давление в системе.

Схема подразумевает выбор оптимального месторасположения коллектора, учитывая удобство для использования. В коллекторах есть (но не во всех) краны перекрытия, они блокируют воду на определенных линиях трубопровода в системе. К ним должен быть свободный доступ.

Коллекторная схема имеет вариации. Но традиционное её исполнение выглядит так: две линии, одна из которых подает горячую воду, другая холодную. В неё входит:

• шаровые краны;
• аварийный шаровой кран на ГВС и такой же на ХВС;
• фильтры тонкой и грубой очистки;
• счетчик;
• редуктор давления;
• и, конечно, сам коллектор.

Преимуществ коллекторной разводки масса:

• надежность;
• возможность проводить работы, профилактику, отключив одну из линий без ущерба для других;
• равномерный напор;
• возможность установить (заранее продумать) индивидуальную фильтрующую систему.

Расчёт диаметра труб

Специалисты рекомендуют проводить расчёт сечения труб до их приобретения. Это позволит избежать проблем с пропускной способностью конструкции. Основные положения, которые необходимо учитывать при расчёте труб:

1. Для самой крайней точки запас напора должен составлять двухкратный показатель.
2. Турбулизация может возникать в трубах с сечением 12 мм. Как правило, это происходит на входе в стояк, где нормальное значение напора составляет 1,5–4,5 атмосфер. В трубах с диаметром 16 мм при тех же условиях турбулизация не возникает.
3. Потеря показателя давления на единицу арматуры и соединительных элементов трубопровода составляет примерно 0,15 атмосфер.
4. Трубы из полипропилена с сечением 16 мм имеют потерю 0,05 атмосфер на 1 метр конструкции.
5. Минимальное разрешённое давление в процессе эксплуатации составляет 0,3 атмосферы.

Очень важным показателем считается то, каким будет давление на входе. В зависимости от особенностей вход имеет свой показатель давления. По этому параметру определяют — хватит ли напора для дальних приборов в конструкции. При желании можно узнать общее давление в стояке, которое определяет манометр, располагающийся в подвальном помещении здания. Эту цифру нужно разделить на количество этажей и получится примерный показатель давления на входе для одной квартиры.

Выбор труб зависит от давления в водопроводной системе здания, его показатели нужно обязательно выяснить

Помимо этого, существует значение, которое определяет нелинейную зависимость потерь давления внутри водопровода. Основным фактором, который определяет этот показатель, является скорость течения среды по трубам. Она зависит от диаметра труб и даже при небольшом увеличении диаметра значение потери сильно снижается.

Наиболее популярна разводка, которая учитывает показатели потери и снижает их до максимума — это разводка трубой с сечением 20 мм, имеющей отводы к трубам 16 мм.
