Как правильно развести водопровод в квартире

Советы по укладке водопроводных труб

[vc_column width=»1/1″]

Ремонт  или разводка труб в квартире с нуля может производиться с использованием следующих изделий:

• Оцинкованные или из нержавеющей стали. Разводка воды в квартире уже давно осуществляется при помощи этих материалов. Их основные преимущества – долговечность и прочность. К недостаткам можно отнести сложность монтажа, который включает в себя необходимость скручивания труб между собой. К тому же, внутри этих изделий со временем появляется слой ржавчины, что очень плохо влияет на качество воды.
• Полиэтиленовые и полипропиленовые. Устройство водопровода с их применением имеет целый ряд достоинств. К продаже они выпускаются в разном диаметре, являются долговечными, прочными и эластичными, а также легко могут быть замаскированы под штукатуркой, пластиком и другими материалами для финишной отделки стен. Трубопровод из полипропилена можно сделать своими руками, но для этого нужен специальный сварочный аппарат для пластика.

С составления схемы разводки начинаются работы по замене или организации нового водопровода в квартире. Она обязательно должна включать в себя габариты помещений, в которых будет произведена установка сантехники. В ней также должна содержаться информация о том, трубы какого диаметра будут располагаться в том или ином месте.

Запорно-регулировочная арматура, которая является неотъемлемой составляющей данной системы, должна обязательно быть отмечена на схеме. Смонтированный водопровод в квартире своими руками, схема которого напрямую влияет на правильность подключения всех устройств, будет работать правильно в том случае, если помимо вышеперечисленного, она будет содержать еще и информацию о длине узлов, а также о том, в каких местах необходимо сделать загибы труб.

Замена водопроводных труб на пропиленовые производится с использованием специального сварочного аппарата. Перед этим трубы необходимо вымерить рулеткой и нанести на них отметки маркером. Разрезать полипропиленовые изделия следует при помощи специальных ножниц, держа их под прямым углом. На каждом отрезке трубы обязательно нужно сделать отметку глубины сварки. Она зависит от размера фитинга.

Перед тем, как сделать надежные соединения, следует также отторцевать средний слой окончания трубы примерно на 1-2 мм. Осуществлять сварку следует при температуре от 240 до 260 градусов. На аппарат необходимо поместить насадки, подходящие к трубам по диаметру и подождать, пока он нагреется. После этого нужно поместить на насадки с двух сторон трубы или фитинги и подождать семь или восемь секунд. При этом не следует производить резких или вращающих движений, поскольку именно от этого зависит то, насколько эстетичной будет разводка труб в квартире.

Замена труб водоснабжения в квартире может осуществляться двумя способами:

1. Закрытый. Данный метод идеален для небольших квартир. Однако помимо преимуществ, к которым в первую очередь относится возможность разместить в маленьком по квадратуре санузле всю необходимую сантехнику, он имеет также и недостатки. Речь идет о процессе штробления стен, который является весьма трудоемким и оставляет после себя массу бетонной пыли. Еще один недостаток – это отсутствие возможности провести ремонтные работы без снятия части материалов для декоративной отделки стен.
2. Открытый. Чаще всего водоснабжение в квартире организуется именно этим методом. С его помощью можно осуществить монтаж любых видов труб без штробления стен. Однако полезная площадь помещения при этом уменьшится и все узлы и соединения будут на виду.

Перед тем, как начать монтаж водопровода, следует перекрыть воду в стояках и отсоединить все сантехническое оборудование и старые трубы. После этого необходимо, руководствуясь схемой, измерить количество и длину каждой трубы и нарезать эти изделия по осуществленным замерам.

Начинать монтаж следует от основного стояка, последовательно соединяя трубы, фитинги и запорно-регулировочную арматуру при помощи паяльного аппарата для полипропилена. Помните, что соединения должны быть ровными. Если вы спаяли трубы не правильно, отрежьте этот участок при помощи специальных ножниц и произведите соединение заново. Таким образом, вам удастся развести водопроводные трубы и осуществить монтаж сантехники в квартире своими руками.

Зачем разрабатывать схему разводки?

Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.

В схему разводки нужно включить такие обязательные элементы:

• запорно-регулирующую арматуру;
• приборы учета воды;
• фильтры;
• фитинги (переходники, водорозетки, уголки и муфты)
• обратные и редуцирующие клапаны;
• канализационный коллектор;
• подвод к полотенцесушителю.

Чтобы схема разводки была точной, нужно четко представлять место установки и количество необходимых сантехнических приборов

Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.

Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.

Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.

После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:

• Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
• Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
• Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
• Число соединений необходимо минимизировать.
• Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
• По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.

Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.

При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.

После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.

Закрытый монтаж предполагает трудоемкую подготовку. Стены штробятся под трубы и соединительные элементы. Будьте внимательны: несущие стены штробить запрещено

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Полипропиленовые трубы для разводки водопровода — отличный выбор

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

• правильно сделанное соединение получается монолитным;
• нет заужения диаметров трубопровода в местах пайки;
• высокая ремонтопригодность;
• длительный срок эксплуатации;
• легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Пластиковые трубы

Сегодня пластмассовые трубы являются наиболее популярным вариантом для организации разводки водоснабжения в квартире. Рассмотрим, из каких полимерных материалов можно выполнить разводку воды:

1. Полибутилен (ПБ). Этот материал отличается высоким коэффициентом теплопроводности, является довольно пластичным, поэтому в случае необходимости его можно изогнуть. Максимальная рабочая температура для полибутиленовых деталей доходит до 90 °C. Монтируется полибутиленовая коммуникация посредством использования паяльного оборудования. Основной минус — высокая стоимость.

2. Полиэтилен (ПЭ). Полиэтиленовые изделия не являются самым лучшим вариантом для организации правильной разводки воды в квартире. Особенно это касается горячего водоснабжения (ГВС), так как ПЭ трубы имеют максимальную рабочую температуру, которая не превышает 60 °C. Для ГВС необходимо использовать армированные ПЭ изделия. Рабочее давление для изделий из этого материала не превышает 3,5 атмосфер, а в многоквартирных домах возможны скачки до 6 атмосфер (в системах, транспортирующих холодную воду) и 4,5 атмосфер в горячих водопроводах. Основное достоинство ПЭ деталей заключается в том, что они не боятся замерзания. При монтаже водопроводной конструкции из полиэтилена специалисты рекомендуют предусмотреть защиту от протечек (установить Аквастоп).
3. Поливинилхлорид (ПВХ). Коммуникации из поливинилхлорида являются устойчивыми к коррозийным воздействиям, к активным химическим соединениям. Стоимость труб для разводки воды в квартире, из этого материала является довольно демократичной. Максимальная температура, которой способны сопротивляться ПВХ детали, доходит до 80 °C. Среди минусов ПВХ можно выделить следующие: слабая прочность, отсутствие сопротивляемости к ультрафиолетовому излучению. Монтаж ПВХ коммуникации выполняется посредством склеивания стыков или их пайки.
4. Пропилен или полипропилен (ПП). Пропиленовые трубы для водопровода являются наиболее распространённым на сегодняшний день вариантом. Коммуникация из ПП отличается низкой стоимостью и доступностью, обладает высоким коэффициентом прочности (как для пластика).

Максимальная рабочая температура для полипропиленового трубопровода составляет 130 °C. Правильно организованная разводка труб позволяет получить систему, которая способна выдерживать давление до 12 атмосфер. Гладкие стенки ПП труб исключают возможность возникновения солевых отложений. Таким образом, ПП трубы являются ответом на вопрос о том, какие трубы использовать для водопроводов в квартирах.

Современный водопроводные системы в квартирах чаще всего монтируются из полипропиленовых труб

Какой материал выбрать, чтобы замена труб в квартире прошла удачно

Наиболее распространены сегодня трубы для холодной и горячей воды из металлопластика, полипропилена, меди и оцинкованной стали. Рассмотрим подробней плюсы и минусы каждого материала.

Металлопластиковые трубы

Трубы из металлопластика имеют вид конструкции, в которой есть четыре слоя – сшитый полиэтилен, алюминиевый слой, толщина которого 0,4 мм (выполняет армирующую функцию), прослойка из клея и износоустойчивый пластик снаружи.

Эти коммуникации универсальны. Исходя из названия, такая труба сочетает в себе слой и пластика, и металла. Таким образом, внешний слой не подвергается коррозии и имеет большой срок службы. Внутренний слой делает трубу надежной, при этом пластичной и прочной. Разработчикам металлопластиковых коммуникаций удалось устранить проблему, характерную для пластика, – неустойчивость к высокому давлению и температурам.

Плюсы металлопластиковых труб:

• устойчивость к коррозии;

• легкость монтажа;

• внешний слой трубы не проводит ток;

• много различных фитингов.

Минусами таких труб являются:

необходимость в постоянной подтяжке.

Читайте материал по теме: Металлопластиковые трубы: виды, размеры, эксплуатация

Полипропиленовые трубы

Если вы осуществляете замену труб в квартире на полипропиленовые, цена ремонта вас определенно порадует. Стоимость таких коммуникаций сегодня наиболее оптимальна по соотношению цены и качества. Также вы получите высокие эксплуатационные характеристики труб из этого материала. Данный тип коммуникаций можно назвать наиболее утилитарным и практичным.

В отличие от труб, выполненных из ПВХ или полиэтилена, полипропиленовые трубы не столь сильно подвержены перепадам температур, особенно низких. Может полипропилен совладать и с горячей водой, однако нужно не допускать превышения пороговых показателей.

Полипропиленовые трубы гладкие снаружи, имеют высокую прочность и устойчивы к деформации. Толщина их стенок может быть до 8 мм, а внутри они зачастую армированы алюминием или стекловолокном.

Осуществив замену труб в квартире на полипропиленовые, вы получите трубопровод с очень большим сроком годности, т.к. эти коммуникации не боятся воздействия воды и могут использоваться в неблагоприятных условиях.

Итак, к плюсам полипропиленовых труб можно отнести:

• высокую пропускную способность;

• простоту монтажа;

• максимальную герметичность стыков;

• устойчивость к механическим повреждениям;

• низкую стоимость.

Минусами этих труб являются:

• неразборные соединения;

• ограниченные температуры эксплуатации.

Читайте материал по теме: Оптовая продажа полипропиленовых труб по выгодным ценам

Медные трубы

Трубы из меди – классика, зарекомендовавшая себя десятилетиями отличной работы. Так как из этого материала трубы начали делать очень давно, существуют дома с медными трубопроводами, срок службы которых приближается к сотне лет. Несмотря на такие впечатляющие характеристики, данные коммуникации имеют далеко не самую доступную цену.

Долговечность медных труб превышает аналогичный параметр даже у полимерных изделий. При этом они обладают хорошей гибкостью и очень большим рабочим диапазоном температур. К тому же, медь имеет преимущества и с эстетической точки зрения.

Помимо цены, которая является существенным минусом данных труб, к недостаткам можно отнести слабую устойчивость к деформации. Это, конечно, облегчает монтаж (можно согнуть трубу в любое положение), но также снижает общую безопасность всего участка.

Плюсы медных труб:

• максимально долгий срок службы;

• возможность работы с любыми температурами;

• эстетически приятный вид;

• устойчивость к коррозии.

Минусы труб из меди:

• стоимость;

• непростой монтаж;

• низкая механическая прочность.

Трубы из оцинкованной стали

Сохраняют свою популярность трубы из оцинкованной стали. Осуществляя замену коммуникаций в квартире на этот материал, вы получите хорошую влагоустойчивость, а также высокую надежность и прочность. В свое время оцинкованные трубы сменили обычные стальные.

Плюсы труб из оцинкованной стали:

• максимальная механическая прочность – они отлично подойдут для замены стояка в квартире;

• коррозионная устойчивость;

• высокая пропускная способность – из-за оцинковки труба не зарастает и не покрывается налетом.

Минусы данных труб:

• относительно высокая цена;

• сложный монтаж.

Прятать трубы или нет

Использование закрытого способа разводки позволяет спрятать трассу в пол или стены, что положительно влияет на трудоемкость выполнения отделочных работ (облицовка керамической плиткой, шпатлевка, окраска и пр.), а также обеспечивает эстетичность внешнего вида помещений.

Применение такого варианта оправдано при условии правильного выбора материала и профессиональной бригады сантехников, т. к. в случае протечки придется разобрать всю конструкцию вместе с облицовкой.

Открытый метод приемлем при небольших площадях помещений и выполнении монтажа своими руками — в случае ошибки в схеме прокладки или стыковки трубопровода ее легко обнаружить и устранить.

Материалы и инструменты

Рассмотрим все, что понадобиться для создания трубопровода в квартире:

• В первую очередь, безусловно, нужно приобрести трубы. Пластиковые, металлопластиковые, медные – ассортимент огромен. И каждая разновидность имеет свою цены, свои преимущества и недостатки. Выбор за вами. Главное подобрать нужный диаметр в соответствии с необходимым напором воды, с протяженностью магистрали, с количеством бытовых приборов. Здесь действует принцип: чем больше потребность, тем больше диаметр.
• Вам понадобятся следующие дополнительные материалы:

Крепёж для трубы

1. крепежи;
2. переходники;
3. шланги, краны и прочие материалы для сантехники и приборов быта.

• Из профессионального оборудования подготовьте сварочный аппарат, перфоратор, угловая шлифмашины.
• Ручной инструмент: рулетка, уровень, молоток.
• Средства защиты.

Выбор трубы для коммуникаций ванной комнаты

Главным критерием является надежность труб для работы под высоким давлением — 5-7 атм

Учитывается не только толщина стенки трубы, но обязательно обращается внимание на надежность и качество при монтаже фитингов, сварочных работ и резьбовых соединений. Основные виды труб для работы:

1. Пластиковые. Выполняются из поливинилхлорида (ПВХ) или полипропилена (ПП). Для прочности усиливаются стекловолокном или фольгой алюминиевой. Легко выполнить пайку полипропиленовых труб самостоятельно. Также соединяются на муфтах (канализация).

1. Металлопластиковые. Внешне схожи с вышеуказанными, но имеют разные характеристики. Соединяются при помощи муфт из стали, обладают гибкостью при монтаже. Изготавливаются из полиэтилена с усилением внутренней части трубы. По маркировке имеются различия: РЕ-Х (полиэтилен сшитый), РЕ (полиэтилен), для горячего водоснабжения используется марка РЕ-RТ.

1. Металлические. В настоящее время монтируются довольно редко из-за их стоимости и больших трудозатратах, так как требуется электросварка устройство резьбы для соединения.

Из всех видов труб, самыми популярными можно считать пластиковые варианты. Довольно просты в монтаже, долговечны и стоимость их можно считать приемлемой. Металлопластиковый вариант имеет свою нишу при выполнении коммуникаций, но не столь надежен в узлах соединения, требуются большие навыки при работе.

Составление схемы разводки водопровода: что учитывать

Схема прокладки — это проект поступления горячей и холодной воды от центрального стояка к точкам разбора. Количество потребителей у каждого домовладельца разное. Упрощенный вариант включает раковину, умывальник, ванну и унитаз в туалете.

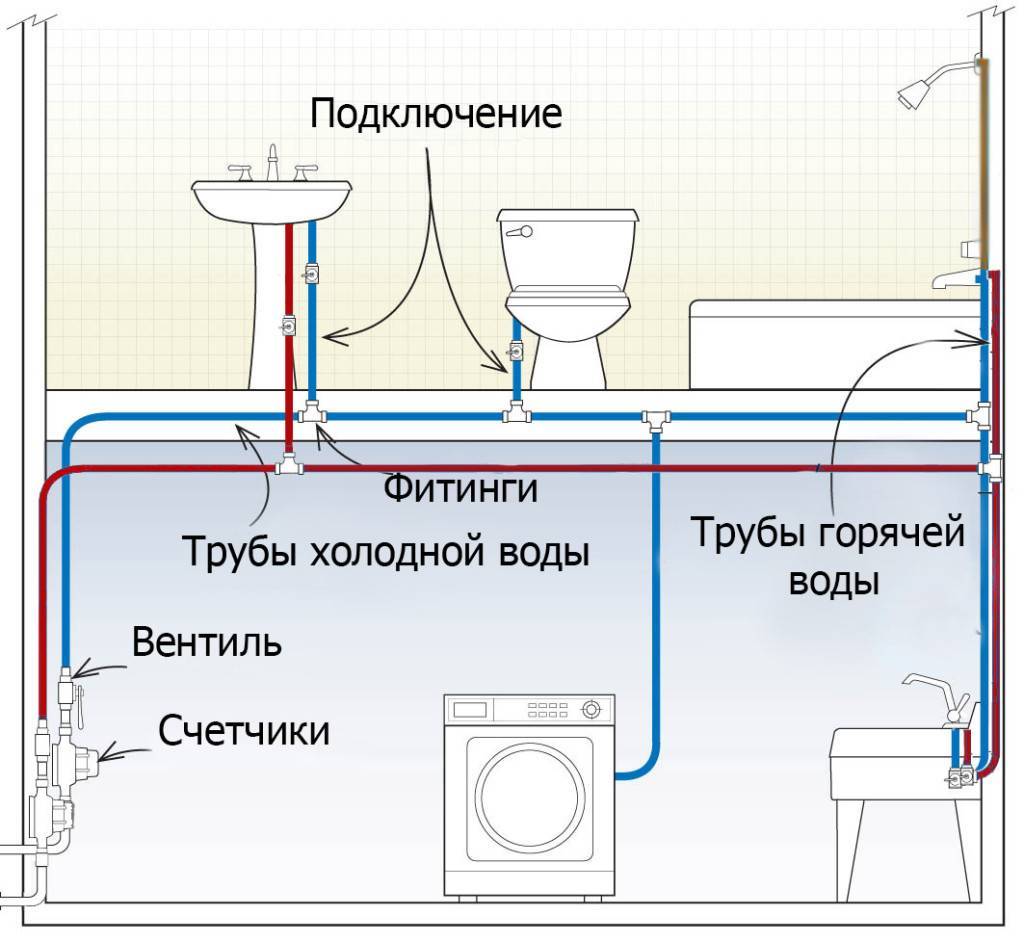

Схема разводки водопровода.

Планировки помещений последних лет предусматривают наличие 2 санузлов, что создает дополнительную нагрузку на систему водоснабжения. Кухня все чаще оборудуется посудомоечной и стиральной машиной, ванная — душевой кабиной с различным уровнем комфорта.

Прокладка может выполняться 2 способами: открытым и закрытым. В случае протечки или поломки прибора найти дефектный участок при скрытой проводке можно по наличию мокрого пятна на поверхности стен, а устранить без схемы разводки будет проблематично. Это одна из ключевых причин, по которой не стоит отказываться от составления исполнительной карты сантехнических работ.

Что для этого нужно знать:

1. Материал трубопровода (сталь, пластик, медь, металлопластик).
2. Размеры входного патрубка.
3. Тип разводки и способы подключения (фитинговый, сварка, пайка и др.).
4. Величина рабочего напора на входе в квартиру (понадобится при выборе материала).
5. Для полимерных систем — количество соединений.
6. Наличие мест пересечения с электропроводкой и возможные способы обхода.
7. Точное место установки и тип бытового прибора.

Что сантехники называют точкой

Монтаж водопровода оценивают количеством точек подключения. Причем мнения о значении этого термина у заказчика и сантехника разные.

В широком понимании — это число бытовых приборов плюс запорная арматура. По мнению слесаря, к этому нужно добавить подвод холодной и горячей воды, а также врезку канализации, т. е., чтобы установить умывальник в сметном расчете, необходимо предусмотреть подсоединение 3 точек. Причем сборка самого прибора (корпус) оплачивается отдельно.

Типы трубных разводок

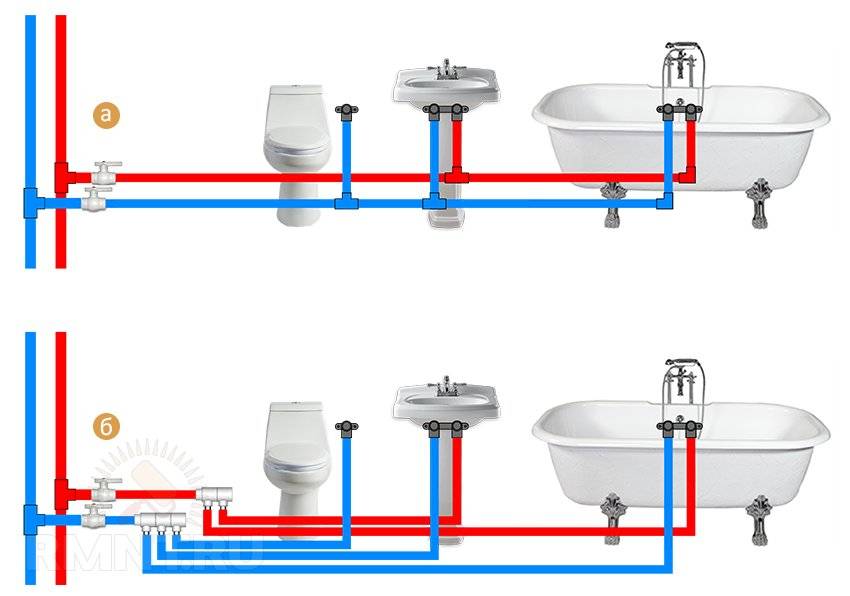

Разводка водопровода в квартире в зависимости от количества приборов может быть выполнена несколькими способами:

• коллекторным;
• тройниковым, или последовательным;
• комбинированным (совмещенным).

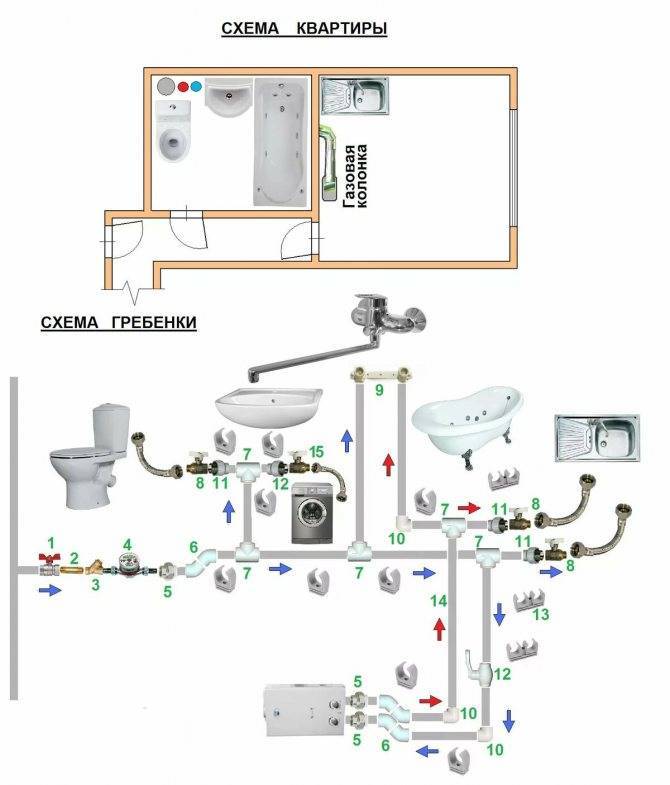

Коллекторная схема предусматривает подачу воды через специально оборудованный распределитель. К нему через запорную арматуру подключают каждый из установленных приборов.

Коллекторная схема обеспечивает подачу воды с помощью специального распределителя.

Последовательная проводка осуществляется с помощью общей трубы, проложенной внизу по периметру помещения, а от нее через тройник отдельными сегментами подсоединяют сантехнику.

Комбинированный способ — это когда унитаз и умывальник в туалете подключают последовательно, а ванну, душ, стиральную машину — через коллектор.

Коллекторная разводка

По своей конструкции коллектор — это отрезок трубы, один конец которой подсоединен к стояку, а другой заканчивается шаровым краном для стравливания воздуха. По всей длине прибора установлены запорные краны, которыми в процессе эксплуатации можно выборочно начинать или прекращать поступление воды.

Применение коллекторной разводки позволяет получить следующие преимущества:

1. Компактное расположение системы управления подачей.
2. Постоянное давление в сети.
3. В случае аварийной ситуации возможность отключения только одного прибора.

Тройниковая разводка

Тройниковый способ используют при малом количестве потребителей и открытой схеме прокладки. От стояка через коренной кран подключают трубу, от которой последовательно через отводы подсоединяют сантехническое оборудование.

Тройниковый способ применяется при небольшом количестве потребителей и открытой схеме прокладки.

Преимущества:

• низкая себестоимость;
• простота монтажа и возможность сборки конструкции своими руками;
• компактность в сравнении с коллекторной системой.

Что еще нужно учесть

Помимо схемы и типа разводки, при прокладке водоснабжения необходимо определиться с трубами, из которых будет собрана магистраль. В зависимости от материального потенциала заказчика выбор материала можно осуществить в пользу металлопластиковых или полипропиленовых конструкций.

Оборудование домашнего водопровода из полимерных компонентов позволит избежать высокой трудоемкости и большого количества инструмента, необходимого при работе с металлическими профилями.

Если остановились на пластике, то помимо труб нужно рассчитать и приобрести необходимое количество соединений. Каждый из материалов предусматривает свой способ стыковки секций. Наиболее доступный метод для самостоятельной сборки — это соединение профилей и подключение приборов с помощью фитингов.
