Монтаж
Перейдем к монтажу водопровода. Здесь тоже есть тонкости, связанные с монтажом соединений своими руками — свои для каждого типа труб.
Узнать больше о тонкостях монтажа систем водоснабжения можно из видео в этой статье.
Оцинковка
Проблемы может вызвать, прежде всего, герметизация соединений. Чтобы она была долговечной, используйте Тангит Унилок — или сантехнический лен с пропиткой краской (как вариант — силиконовым герметиком). Пропитка не дает органическому волокну выгорать при длительном нагреве и гнить при контакте с конденсатом на холодной воде.
Пропитанный краской лен служит неограниченно долго
Металлопластик
Типовая ошибка при его монтаже на компрессионных фитингах — нарезка труб ножовкой вместо трубореза и пренебрежение калибратором. Если неровно отрезанная и сохранившая овальность после разматывания из бухты труба с неснятой внутренней фаской надевается на штуцер фитинга, она вырывает из пазов уплотнительные кольца.
В результате соединение на горячей воде дает течь уже через несколько циклов нагрева и последующего охлаждения.

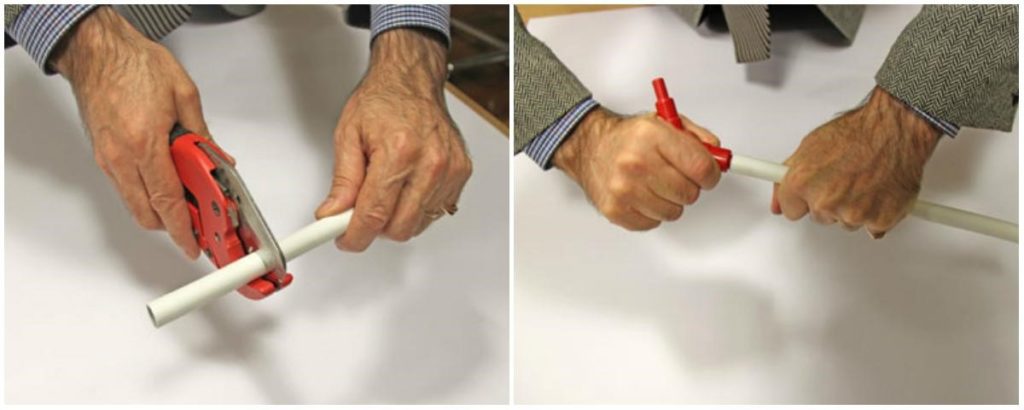

Правильная резка и калибровка металлопластиковой трубы
Полипропилен
У его соединения фитингами под пайку тоже есть несколько тонкостей:
Время нагрева нужно отмерять в точном соответствии с приведенной ниже таблицей. Иначе вы получите или непропай, или наплыв расплавленного пластика внутри трубы;
Время нагрева и охлаждения полипропиленовых труб и фитингов
Трубы с алюминиевым армированием перед пайкой нужно зачистить с помощью шейвера (если фольга находится близко к внешней поверхности трубы) или торцевателя (если она находится между двумя слоями полимера примерно одинаковой толщины). Инструкция связана с низкой стойкостью алюминия к щелочным средам: коррозия армирующего слоя при его контакте с водой приведет к расслоению трубы. Зачистка же позволяет сварить фитинг непосредственно с внутренним слоем полипропилена;
Труба с зачищенным с помощью шейвера наружным армированием
Температура пайки полипропилена — 260 градусов. На паяльнике с терморегулятором нужно выставить именно это значение.
Такой хомут не будет препятствовать удлинению трубы при ее нагреве
Расположение трубопровода
Существует два способа расположения трубопровода — скрытый и открытый. С точки зрения эстетики, скрытый вариант лучше. При этом необходимо быть уверенным в его надёжности. Открытый тип проводки позволяет сэкономить на количестве материала и уменьшить время, затрачиваемое на монтаж, но кроме видимости трубопровода, в холодное время придётся столкнуться с появлением конденсата.
- Коллекторный. В основе способа лежит параллельное присоединение сантехники к магистральному водоснабжению (стояку). Иными словами, к каждому потребителю от стока подводится своя труба. На ней устанавливается кран, которым регулируется подача воды. Все краны подключаются к коллектору, врезанному в стояк. Достоинством такого подключения является возможность перекрытия какой-либо водопроводной линии без отключения сопутствующих. Недостаток связан с затратностью, так как приходится использовать больше материала. При этом сама разводка получается довольно сложной.
- Последовательный. Этот вариант считается идеальным для подключения помещений с небольшим количеством водозаборных точек. Его суть в использовании трубы, одним концом подключённой к стояку, а вторым к самому дальнему потребителю. Для промежуточных ответвлений используются тройники, врезающиеся в трубопровод возле каждого места установки сантехнических устройств. Этот вариант экономный и довольно простой для расчёта. Существенный недостаток — общее снижение напора при одновременном задействовании большого количества потребителей.
- Комбинированный. Используется сочетание последовательного и коллекторного способа. Для разводки в ванной комнате практически не применяется из-за небольшого размера помещения.
Сантехнические схемы
Для большой части домовладельцев неважно, каким образом вода поступает в смесители и как выполняется ее отвод. Однако с такими вопросами приходится досконально разбираться, если прокладка труб в ванной комнате и туалете проводится самостоятельно. Мне этого делать не пришлось из-за имеющегося опыта
Поэтому хочу просто поделиться своими знаниями
Мне этого делать не пришлось из-за имеющегося опыта. Поэтому хочу просто поделиться своими знаниями.
Правильный монтаж трубопроводов обеспечивает безаварийное функционирование не только инженерных коммуникации, но и подключенных бытовых приборов. Если выполнить их прокладку, так называемым кустарным способом без знания дела, возникает вероятность регулярного появления засоров, недостаточного напора и даже поломки технических устройств.
Чтобы избежать аварийных ситуаций при эксплуатации систем, монтаж трубопроводов пришлось начинать с разработки схем коммуникаций. Они были просто отображены на бумаге и объединены в один чертеж. Правильная разводка труб водопровода в ванной комнате и туалете своими руками, примеры схем которой помогают не допустить ошибок, подразумевает монтаж не только коммуникаций для подачи воды, но и канализационной системы для отвода нечистот.
Пример схемы водоснабжения в ванной комнате
Пример схемы канализации в сантехническом узле
На заметку!
Разрабатывая общий чертеж, я не забывал, что наш дом подключен к централизованной водопроводной сети. Из-за этого на участке мы не делали скважину и не выкапывали колодец.
Водопроводные трубы – это основные трубопроводы в ванне. Именно по ним вода подводится к смесительным кранам и подключенной бытовой технике. На второй этаж нашего дома она поступает по стоякам. Поэтому именно от них выполнялась разводка водопровода в ванной и туалете путем монтажа полипропиленовых труб.
Канализационные трубы нужны для отвода стоков и удаления отходов жизнедеятельности. У таких трубопроводов диаметр значительно больше, чем у водопровода. При этом в доме может быть смонтирована чугунная, керамическая или пластиковая канализация. Мною был выбран последний вариант, который подключался тоже к стояку с первого этажа. Канализационные пластиковые трубы прокладывались до унитаза, чаши ванны, умывальника и стиральной машины.
Пластиковые трубы для канализации
На заметку!
Чтобы подача и отвод воды выполнялся корректно, я ответственно подошел к монтажу водопровода и канализации. Ведь это сложные технические системы. Даже самая простая ошибка во время их монтажа могла стать причиной снижения напора, появлению засоров. Это вызвало бы нарушение работоспособности канализационной и водопроводной системы.
Используемый материал
В последнее время наиболее практичными считаются три типа труб: медные, пластиковые и металлопластиковые. Первые из-за своей дороговизны и сложности соединения редко используются при самостоятельном сооружении трубопровода. Второй и третий вид отличаются лёгкостью и скоростью монтажа, отсутствием коррозии.
Пластиковые или полипропиленовые отлично выдерживают давление, и подходят для транспортировки как холодной, так и горячей воды. Части труб соединяются между собой пайкой, образуя неразъёмное надёжное соединение. Сами трубы не гнутся, но, используя разнообразные фитинги, можно сделать любой обход препятствия или поворот трубопровода.
Металлопластиковое изделие представляет собой двухслойную конструкцию, состоящую из пластика, покрытого металлической оболочкой. Трубы хорошо сгибаются, что позволяет обходить небольшие препятствия без применения фитингов. Соединение между собой происходит при помощи муфт или надвижных фиксаторов. По металлопластиковым конструкциям также можно подавать холодную и горячую воду.
Если проектируется трубопровод с внутренним расположением труб, предпочтение следует отдать полипропиленовому виду. Но возможно использование и металлопластиковых изделий, хотя при этом соединения замуровывать не рекомендуется.
Что же касается слива, то выполняется он из ПВХ труб. Стыковка элементов между собой происходит через уплотнители раструбного типа. Это даёт возможность довольно быстро и надёжно собрать (а при необходимости и разобрать) систему отвода сточных вод любой сложности.
Соблюдение правил монтажа послужит залогом надежности соединений
Последовательность действий мастера при соединении полипропиленовых труб методом сварки
Соединяйте полипропиленовые трубы посредством подготовленных заранее тройников, угловых муфт и переходников. Вам понадобятся для работы специальные ножницы, а также паяльный аппарат. Поскольку этот дорогостоящий аппарат нужен будет лишь на время, лучше его арендовать.
Планируя, как самому сделать разводку труб из полипропилена, ориентируйтесь на примеры выполнения такого рода работ на фото и видео.
https://youtube.com/watch?v=8jOI8k-KkUk
После выполнения работ по разводке труб, откройте вентили и проверьте надежность созданной вами водопроводной системы. Если вы соблюдали наши рекомендации, у вас будет уверенность, что правильно подключенные сантехнические устройства обеспечат комфорт в вашем жилище.
Принципиальная схема водоснабжения частного дома
Существует две главные схемы. Это последовательная и коллекторная, где каждый потребитель имеет свой трубопровод и общий коллектор.
Принципиальная схема водоснабжения частного дома
Последовательная схема
Первый вариант подключения водопровода основан на укладке основной трубы путем тройников, с помощью которых выполняется последовательное подключение потребителей. Поэтому давление воды на первой точке наибольшее. При одновременном применении нескольких отводов давление воды в конце трубы будет минимальным. Эта принципиальная схема водоснабжения простая в установке, надежная в эксплуатации. Однако специалисты не советуют ее использовать, если в доме больше двух жильцов.
Коллекторная схема
Этот вариант требует более сложной установки, больших материальных затрат, но гарантирует равное давление по всей системе.
Коллекторная схема
Коллекторный водозабор можно представить на схеме таким изображением:
Коллекторный водозабор
При установке водонапорной станции следует приобретать реле сухого хода, чтобы не испортить оборудование. Запорный распределительный узел служит для распределения воды для бытовых нужд и приготовления пищи. На ответвление, которое служит для бытовых нужд, монтируются специальные фильтры. После него устанавливается разветвление воды. На каждой ветке ставится распределительный коллектор с кранами. Трубопровод горячего водоснабжения соединяется с водонагревателем. На нее устанавливается коллектор для распределения горячей воды.

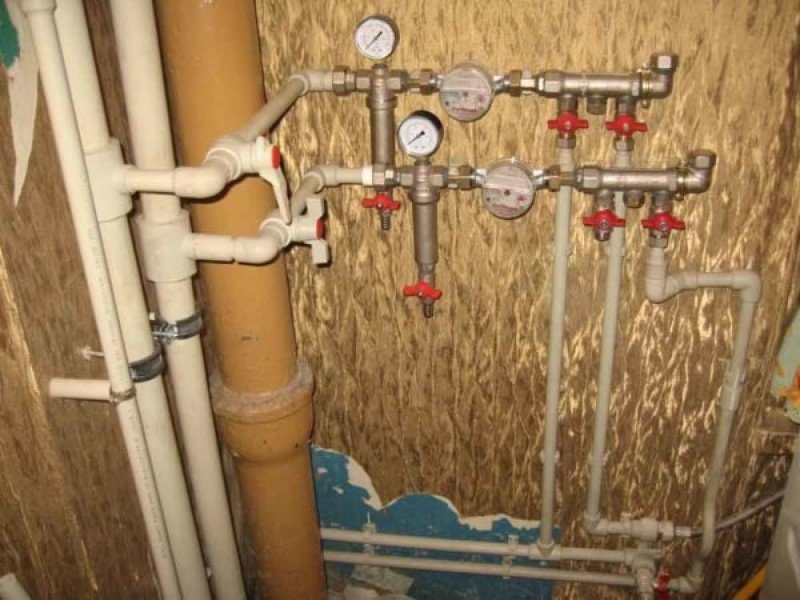

коллектор для распределения горячей воды
Наружная система трубопроводов
После окончания строительных работ устанавливается внешняя разводка труб. Это самый распространенный вариант для частных домов. При этом водопровод устанавливают после заселения жильцов. Такая схема разводки безопасна, комфортна, дает возможность проверки и обслуживания системы в любое время, и гарантирует доступ к коммуникациям.
Наружная разводка наиболее простая в установке, по сравнению с внутренней, а также более удобная. Имеются специальные фиксаторы для труб, ими можно аккуратно производить установочные работы по разводке труб, не нарушая эстетичности вида дома. Можно также использовать специальные коробы для комфортного расположения трубопроводов во время наружной установки.
Монтажные короба, которые используются для прокладки оптоволоконного кабеля, вполне подойдут для скрытия труб. Их диаметр не должен превышать 4 см. Такие короба оснащены пластмассовой крышкой, она надежно защелкивается. Ее можно декорировать обоями. Если нет таких коробов, то их можно самостоятельно изготовить из пластиковых стеновых панелей.
Внутренняя схема водопровода
В скрытых местах труб для их соединения целесообразно применять неразъемное соединение специальным паяльником для полипропиленовых труб. В доступных местах трубы соединяют винтовыми соединениями. Скрытая разводка не должна закрывать доступ к кранам и коллекторам. В противном случае невозможно будет добраться до крана для его ремонта. Внутренняя разводка чаще всего производится при строительстве. Поэтому целесообразно спланировать заранее систему канализации с фановыми трубами.
Типы разводки инженерных коммуникаций
Для установки труб и компонентов системы используют коллекторную или последовательную разводку. Последняя применяется в относительно небольших помещениях площадью до 8 м² для обслуживания до 5 точек водозабора. Если их количество больше, а расстояние между ними свыше 1,5 метра, нужна коллекторная разводка инженерных коммуникаций.
Разводка последовательного типа
Подключение к точкам водозабора происходит последовательно. Это упрощает прокладку труб в ванной комнате, снижает затраты на обустройство. Последовательность подключения зависит от расположения сантехнических приборов, точек водозабора. Обычно сначала по схеме идет унитаз, затем ванная (душ) и раковина.
Особенности схемы последовательной разводки труб в ванной:
- при одновременном включении воды возможно снижение напора;
- установка трубопроводов в нижней части стены, реже применяется лучевая схема с монтажом на черновом полу;
- возможно обустройство в помещении с готовым ремонтом.
Монтаж магистралей поверх кафельной плитки или другого декоративного покрытия немного уменьшит полезный объем помещения. Но если проложить трубопроводы в нижней части стены, у пола, это не будет критично.
Коллекторный тип разводки
К центральным стоякам холодной и горячей воды подключаются коллекторы. От них идут отдельные магистрали к каждой точке водозабора. Происходит равномерное гидравлическое распределение, не снижается напор даже при всех включенных сантехнических приборах. Недостатки – сложный монтаж, большой расход материалов.
Что нужно знать о коллекторной разводке труб в ванной:
- стабилизация давления в системе;
- возможность отключения одного или нескольких приборов;
- схема оптимальна для скрытого монтажа.
Коллекторы располагаются в специальной нише, дополнительно можно подключить манометры для контроля давления. Для каждой магистрали необходимо установить запорную арматуру. Сумма диаметров магистралей должна равняться сечению коллектора.
Подводка труб к полотенцесушителю
Подводящие трубы могут быть протянуты к полотенцесушителю от стояка отопления либо от магистрали горячего водоснабжения. Стоит учесть, что при работе от ЦО радиатор будет функционировать только в отопительный сезон. Также врезка отводов в систему отопления потребует на время перекрыть подачу на стояке, что представители ЖКХ делают за отдельную плату. В зимнее время такие работы вообще не проводят из-за риска заморозить трубу.
Поэтому рациональнее будет подключаться от горячего трубопровода. При этом для удобства и экономии горячей воды между магистралью и полотенцесушителем рекомендуем ставить байпасную перемычку. Она соединяет прямую и обратную трубы, а шаровые краны перед змеевиком и после него позволят отсекать полотенцесущитель на случай его замены или для сохранения тепла.
При прокладке подводящих труб нужно точно выдержать 2 размера: межосевое расстояние патрубков для подключения радиатора и минимальный отступ от стены ванной комнаты. У радиаторов с диаметром труб до 23 мм оно равно 35 мм, у труб диаметром свыше 25 мм – 50 мм. В целом для подключения полотенцесушителя понадобятся 2-3 крана на байпасную перемычку, 2 тройника на магистральную трубу и выводы из нее, 2 тройника на байпас и 2 переходные муфты для подключения змеевика.
Выбор труб
На заре своей карьеры для монтажа водопровода я использовал только стальные трубы и вопрос выбора не стоял. Но сейчас, к счастью, разводка труб в ванной может быть выполнена и другими материалами, чьи технические характеристики и эксплуатационные свойства нравятся мне намного больше.
Расскажу вам обо всех возможных вариантах, чтобы вы могли хорошо разобраться в этом вопросе:
- Стальные трубы. Что называется, классика жанра. Они достаточно прочны, хорошо переносят механическое воздействие и имеют длительный срок службы. Однако сильно подвержены коррозии, внутри постепенно зарастают минеральными отложениями.
Стальные трубы для водопровода – устаревшее решение.
Ну и самый главный недостаток – сложность монтажа. Придется нарезать резьбу на каждой детали, подбирать фитинги и тщательно герметизировать соединение полимерной лентой. При этом если вы хотя бы на миллиметр ошибетесь, отрезая трубу, эту деталь можно будет выкидывать.
- Трубы из нержавейки. Могут без особых проблем эксплуатироваться в течение как минимум 50 лет. При этом не подвержены коррозии.
Водопровод из нержавейки – удовольствие не из дешевых.
Их большой минус – высокая цена. Причем не только самих труб, но и фитингов к ним, стоимость которых еще выше. Однако монтировать такие системы намного проще, как и ремонтировать в случае появления протечек.
Но я считаю, что нержавейка хороша только для полотенцесушителей, а для водопровода существуют более приемлемые варианты.
- Медные трубы. Отличный вариант для водопровода, если у вас есть безлимитная банковская карта. Они прочны, имеют гладкую внутреннюю поверхность, не ржавеют, хорошо выдерживают повышенное внутреннее давление и не разрушаются под прямыми солнечными лучами.
Медный водопровод – очень дорогое решение.
Еще одно преимущество – антисептичность. Внутри не заводятся микроорганизмы, которые могут причинить вред здоровью человека.
- Металлопластиковые трубы. Стоят очень дешево, но для монтажа необходимы фитинги, которые тоже придется покупать. Средний срок эксплуатации таких труб составляет около 30 лет.
Металлопластиковые трубы для водопровода – распространенный выбор.
С ними очень легко работать, так как все изгибы водопровода можно делать без уголков. Не подвержены коррозии и имеют гладкую внутреннюю поверхность.
К недостаткам можно отнести непереносимость очень высоких температур. По ним нельзя пускать воду, температура которой может превышать 95 градусов Цельсия.
- Полиэтиленовые трубы. Имеют прочную и эластичную поверхность. Находятся в среднем ценовом диапазоне, служат около 30 лет.
Для горячего водоснабжения подходят только трубы из сшитого полиэтилена.
Монтируются с помощью фитингов и паяльного аппарата. Они абсолютно не приспособлены для транспортировки горячих жидкостей, потому могут применяться только для разводки холодной воды.
- Полипропиленовые трубы. Этот вариант я использовал для разводки воды у полковника. Такие трубы, кстати, сейчас наиболее популярны. И я прекрасно понимаю почему.
Полипропиленовые трубы – идеальный вариант для обустройств аводопровода.
Перечислю основные плюсы:
- их можно использовать для скрытой разводки водопровода;
- они имеют длительный срок эксплуатации и не образуют протечек;
- могут использоваться для горячего и холодного водоснабжения;
- имеют повышенную прочность к механическим воздействиям.
Соединяются они с помощью сварочного аппарата, однако этот процесс очень прост и напоминает сборку детского конструктора.
Способы разводки
От размера ванной комнаты зависит то, каким способом лучше развести трубы своими руками – коллекторным или последовательным.
Если водопроводная сеть небольшая, то подойдет последовательное соединение. При этом — все точки выхода и потребления воды находятся рядом друг с другом.
Видео:
Внимание! Подключение нужно сделать только к одному стояку с привязкой всей остальной сантехники. На месте отвода воды к сантехнике ставится тройник
Какие плюсы способа: легкий монтаж, никаких сложных расчетов, небольшая трата материала.
Коллекторная схема используется, если в ванной много сантехники (стиральная машина, биде, умывальник).
В данном случае, нужно ставить распределительные коллекторы, которые сообщат ход воды в отдельные линии, что даст равномерную нагрузку на всю магистраль.
Содержит коллекторная схема обычно две отдельные системы (рисунок ниже).
Такая система подразумевает параллельное монтирование. При соединении узлов нужно использовать уплотнительные материалы.
Теперь конкретно об алгоритме разводки:
- перекрываем подачу воды;
- ставим в первую очередь краны стояков;
- устанавливаем фильтр для воды и только после счетчик (последовательность отдельно для холодной и горячей трасс);
- разводка труб на унитаз, ванную, душевую, стиральную машинку.
Нюансы разводки своими руками:
- Начинайте работы с проверки состояния труб, кранов, переходников и вентилей;
- В 9 из 10 случаях, при разводке требуется только заменить стояки холодного и горячего водоснабжения, регулирующую арматуру и уплотнения канализационных труб;
- В туалете иногда встречается изгиб труб. Чтобы избежать засорения стояка, трубы укладывают так, чтобы был уклон до 4% в его направлении;
- При изгибе или отступе, стояк не должен иметь горизонтальных участков, иначе засорится;
- Для канализационных труб лучше использовать ПВХ, полипропилен, так как на них не образуется наростов;
- Полипропиленовые трубы лучше не использовать в местах слива водонагревателя (при горячих стоках);
- Если от коллектора к сантехнике можно проложить целую трубу, то лучше взять металлопластик с минимумом соединений;
- Для полотенцесушителя используйте только нержавеющую сталь;
- Слив ванной лучше выполнить из полипропилена.
Видео:
Типы прокладки водопровода
Водопроводные трубы в помещении можно проложить двумя способами. Каждый из них имеет свои преимущества, о которых поговорим ниже.
Открытая укладка
Открытая прокладка подразумевает под собой, монтаж трубопроводов прямо на стену, обладает целым рядом преимуществ:
- Простота и незатейливость;
- Под силу начинающим мастерам;
- Любая протечка видна сразу;
- Самый недорогой способ.
Постоянно находящиеся в поле зрения трубы, краны, счетчики не добавляют привлекательности вашей ванной, скрадывают пространство и утяжеляют внешний вид.
Поэтому, многие мастера прибегают к созданию разных декоративных коробов, которыми закрывают трубы. Обычно это конструкции из пластиковых панелей или короба и фальшпанели разной формы из гипсокартона.
Так как работы ведутся во влажных помещениях, гипсокартон выбирается водостойкий. Поверх гипсокартона кладут кафельную или ПВХ плитку.
Можно выполнить люк съемным, замаскированным под кафель. Для того, часть короба вырезают в нужном месте, предварительно просчитав раскладку будущей плитки. Укладывают плитку, а люк крепят на мебельных магнитах. Способ не из простых, но результат впечатляет.
Скрытая укладка
Под скрытым типом проводки труб в квартире подразумевают разводку труб в штробах.
Обычно, это выполняется на этапе между выравниванием и облицовкой стен.
На стене, наносится разметка будущего трубопровода. По этой разметке, штробороезом или болгаркой, выпиливают в стене паз. Остатки бетона из штробы выбивают при помощи перфоратора.

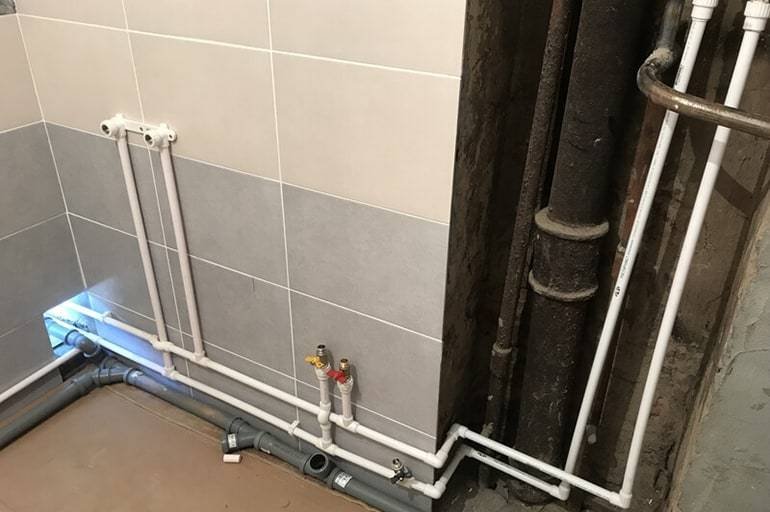

По готовым штробам, монтируют и укладывают трубопровод
Даже при скрытом способе, очень важно избежать образования конденсата и отсыревания стен. Для этого трубы оборачивают теплоизоляцией, а горячую трубу располагают над холодной.
Штробы со смонтированным трубопроводом заполняют строительным раствором. Стену выравнивают и готовят к чистовой отделке.
К скрытому типу, можно отнести укладку трубопроводов на полу, с последующим укрытием его слоем бетонной стяжки. Это решение популярно при монтаже систем теплого пола.
Скрытый тип монтажа трубопровода имеет целый ряд преимуществ:
- Эстетика. Вместо труб и запорной арматуры, на виду остаются, как и положено, лишь элементы финишной отделки — красивая керамика и сантехника.
- Высокая надежность. Для скрытого монтажа используют трубы из ПВХ и сшитого полиэтилена, со сроком службы от 50 лет, гарантированным производителем.
- Простор. Сохраняется внутренний объём помещения, из-за отсутствия фальшстен и коробов.
Но, при всех достоинствах есть целый ряд ограничений. Штробы значительно ослабляют стены, особенно несущие. Штробление перекрытий запрещено. Сам процесс очень трудозатратный и требует большого количества специнструмента.
Демонтаж отслуживших труб
С применением современных инструментов удаление старых трубопроводов осуществляется достаточно просто.
Спрятанные в стенах или коробах трубы вскрываются с помощью перфоратора.
Затем их следует срезать угловой шлифмашинкой (болгаркой).
При проведении демонтажных работ не стоит пренебрегать техникой безопасности. Довольно часто абразивные круги, устанавливаемые на болгарках, раскалываются и летящие с большой скоростью обломки могут повредить глаза, если те не защищены очками. Если работы сопровождаются образованием большого количества пыли, наденьте респиратор.
В общем случае удаление старого трубопровода осуществляют в следующей последовательности:
- Отключают подачу воды в стояки.
- Срезают или свинчивают вводные (корневые) вентили, если предполагается их замена.
- Устанавливают новую запорную арматуру на вводах от стояков (сегодня наиболее практичными считаются шаровые краны) и перекрывают ее.
- Возобновляют подачу воды в стояки.
- Воду по возможности сливают.
- Все приборы отключают от водоснабжения и канализации.
- Трубы свинчивают или срезают.
- Если для крепления старого трубопровода использовались дюбели, извлекать их не нужно. Достаточно срезать головки, чтобы они не мешали при отделочных работах.
Перед началом работ по снятию труб только что установленные краны на вводах необходимо поместить в полиэтиленовые пакеты, перевязав последние шнурком или скотчем.
Это убережет арматуру от загрязнения в ходе демонтажа, штробления стен и последующих отделочных работ.
Проектирование
Без проекта прокладка труб обойдется дороже, займет больше времени, чревата ошибками при производстве работ. В проекте должны быть учтены следующие факторы:
- планировка внутреннего пространства;
- количество сантехнических приборов;
- схема разводки труб;
- количество сантехнического оборудования на линиях ХВС/ГВС;
- наличие, месторасположение водонагревателя, полотенцесушителя, водяного теплого пола;
- материал труб, способ их соединения;
- дизайн, качество интерьера санузла.
В квартирах типовых многоэтажных домов существует несколько вариантов планировки санузлов:
- совмещенный возле кухни; Схема коммуникаций с одним стояком для кухни и санузла.
- совмещенный отдельно от кухни;
Совмещенный санузел с независимым стояком.
- раздельный возле кухни;
Раздельный санузел с общим стояком.
- раздельный отдельно от кухни.
В раздельном санузле стояки обычно проходят внутри туалета, заводятся в ванную через стену.
В первом и третьем случае трубы меняются и в ванной, и в туалете, и на кухне. В четвертом варианте стояки ХВС/ГВС, канализации обычно проходят в туалете, и лишь оттуда коммуникации заводятся в ванную комнату. Второй вариант самый удобный для капитального ремонта – все стояки внутри совмещенного санузла.
В совмещенном санузле все трубы собраны внутри одной комнаты.
Затем необходимо учесть количество сантехнических приборов внутри помещения:
- ванная комната – умывальник, ванна и/или душевая кабинка, стиральная машина;
- совмещенный санузел – к вышеперечисленному добавляется унитаз, биде.
Внутри совмещенного санузла сантехнических приборов помещается больше. Кроме того, в ванной может размещаться проточный или накопительный водонагреватель, а под напольным покрытием часто прокладываются контуры водяного теплого пола.
Полотенцесушитель в санузле выполняет функцию обогрева комнаты. Этот прибор может подключаться к системе центрального отопления отдельным стояком, или к системе горячего водоснабжения.
Даже в небольшой комнате под умывальником внутри ванной комнаты может стоять стиральная машинка.

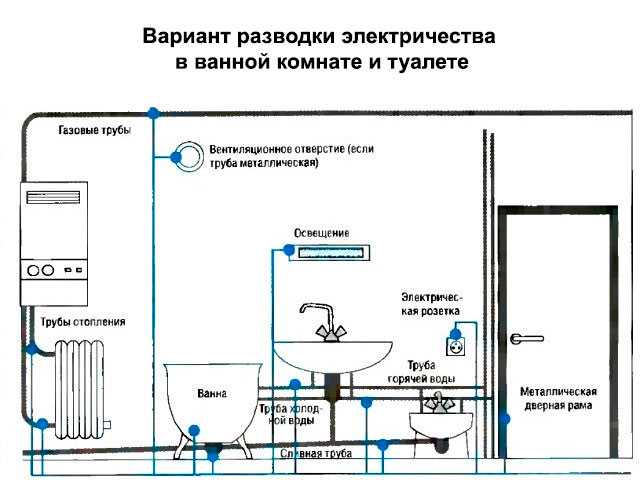

Подробнее: Основы правильного монтажа проводки в ванной.
