Разводка труб в системах отопления: преимущества и недостатки, советы по установке

Разновидности двухпотоковой системы обогрева

Как уже отмечалось выше, существует два основных типа двухтрубного отопления: гравитационная (перемещающаяся самотеком) и с принудительным перемещением. Особенностью СО с естественной циркуляцией является конструкция трубопровода и отсутствие циркуляционного насоса. Магистрали (подача, обратка) выполняются из труб большого диаметра. От котла теплоноситель поднимается по вертикальному стояку, после чего, для создания давления в системе опускается до подающего трубопровода. Подача монтируется с наклоном 3-5°в сторону движения теплоносителя. Двухтрубные СО с естественной циркуляцией могут различаться по способу разводки: с нижней и с верхней разводкой.

Правильно собранная гравитационная СО надежна, долговечна и работает без дополнительных энергоисточников. Недостатками данной СО является большая инерционность, небольшой радиус контура (до 30 м),

Принцип работы СО с принудительной циркуляцией отличается от гравитационной, наличием в ней насоса, который и отвечает за транспортировку теплоносителя. При использовании насоса в СО отпадает надобность в монтаже трубопровода с уклоном.

Совет: несмотря на то что насос создает достаточное давление для движения теплоносителя, большинство специалистов рекомендуют построение СО с уклоном на случай аварийного отключения электроэнергии.

Существуют закрытые и открытые отопительные контуры в двухтрубный СО. Единственное отличие – в конструкции расширительного бака, который в открытой системе обогрева – атмосферный, а в закрытой – мембранный, не сообщающийся с атмосферой.

Все отопительные системы различаются способом подключения батарей. Вертикальная двухтрубная система отопления предполагает подключение всего отопительного оборудования к вертикальным стоякам; в схемах с горизонтальными – к магистральным веткам. Первые чаще всего используются в многоэтажном строительстве. Двухтрубная горизонтальная система отопления в основном применяется частными застройщиками. Их преимуществом является возможность размещения стояков в нежилых помещениях или лестничных клетках. Недостатком, частое завоздушивание СО.

Какая система отопления лучше: однотрубная или двухтрубная?

Наиболее экономичным будет монтаж однотрубной схемы отопления. Её можно использовать для обогрева небольшого дома. Для большого строения необходима двухтрубная схема подключения радиаторов. Она позволит равномерно прогревать помещения, но обойдётся дороже.

К тому же её работа потребует присутствия циркуляционного насоса, питающегося от электричества.

Если необходима полностью автономная система отопления стоит обратиться к однотрубной схеме и использовать её в подходящих вариантах — вертикальном отоплении по стоякам или в горизонтальном — на каждом этаже вашего дома.

Главный критерий качества работы и правильного выбора системы — это тепло в доме, небольшой расход энергоносителя и надёжность вашего отопления.

Отопление на газе

  Самым экономичным сейчас считается отопление газом. При правильном монтаже и расчётах газовая отопительная автономная система не только поддерживает во всех помещениях дома оптимальный режим температуры путем управления подачи тепла, но и таким образом можно добиться огромного сокращения денежной траты на энергоресурсы. Главный элемент данной системы отопления — это котел на газу, выбор которого зависит от потери тепла дома. Носитель тепла, который начиняет теплом отопительные приборы, циркулирует по трубопроводу. Отопительными приборами могут называться простые радиаторы и такая система, как тёплый пол. Чтобы обеспечить регулировку подачи носителя тепла к прибору отопления, в систему встраивают регуляторы температуры. Использование их в отопительной системе сокращает расходы до 30 процентов. К большим недостаткам данного вида отопления относится сложность оборудования и его монтаж.

 Котел отопления, бесспорно, является сердцем любого жилого дома. Для того, чтобы получить представление о многообразии предложений, давайте подробнее познакомимся с основными типами котлов, их достоинствами и недостатками.

Существует два типа приборов — это настенные и напольные.

 Основное различие между этими двумя типами — это металл, который использовали для изготовления первичного теплообменника. Чаще всего в таких приборах устанавливают стальные или чугунные теплообменники, а в настенных — из нержавейки или меди. Медь и сталь — очень пластичные материалы, которые имеют небольшой вес и высокий КПД, чугун очень хрупкий и неустойчивый к перепадам температуры, но стойкий к коррозии.

 Газовые котлы настенного типа имеют целый ряд преимуществ перед напольными. Основное преимущество — это мощность настенного котла, которая составляет примерно от 12 до 40 к Вт, следовательно, и площадь, которую он сможет обслужить будет достаточно большой.

•  Компактность
•  Небольшой вес
•  Приемлемая цена

•  Неустойчив к коррозии
•  Чувствителен к качеству топлива
•  Энергозависим

• Большая масса и размеры
•  Чувствителен к перепадам температуры
•  В сравнении с настенным, имеет наиболее высокую цену

  Все газовые котлы можно разделить на двухконтурные и одноконтурные.

 1) Котлы одноконтурного типа работают только на отопление помещения. Для получения горячей воды, обязательно нужно будет подключать к котлу бойлер.
 2) Двухконтурный тепловой прибор предназначен как для подачи тепла, так и для подогрева воды. Если вы не особо нуждаетесь в горячей воде, то лучше всего использовать проточный двухконтурный.

Пример 1. Одноконтурный газовый котел для отопления

Пример 2. Двухконтурный газовый котел для отопления

  Для более комфортного горячего водоснабжения рекомендуется устанавливать оборудование с уже встроенным бойлером. Это позволяет вам иметь запасы горячей воды, даже при условии отключения газа.

  По способу удаления отходящих газов следует уделить особое внимание 2 типам:

  1) с естественной тягой — эти котлы обычно подключают к шахте дымохода
  2) с принудительной системой дымоудаления — при подключении, сквозь стену, выводится специальный коаксиальный дымоход.

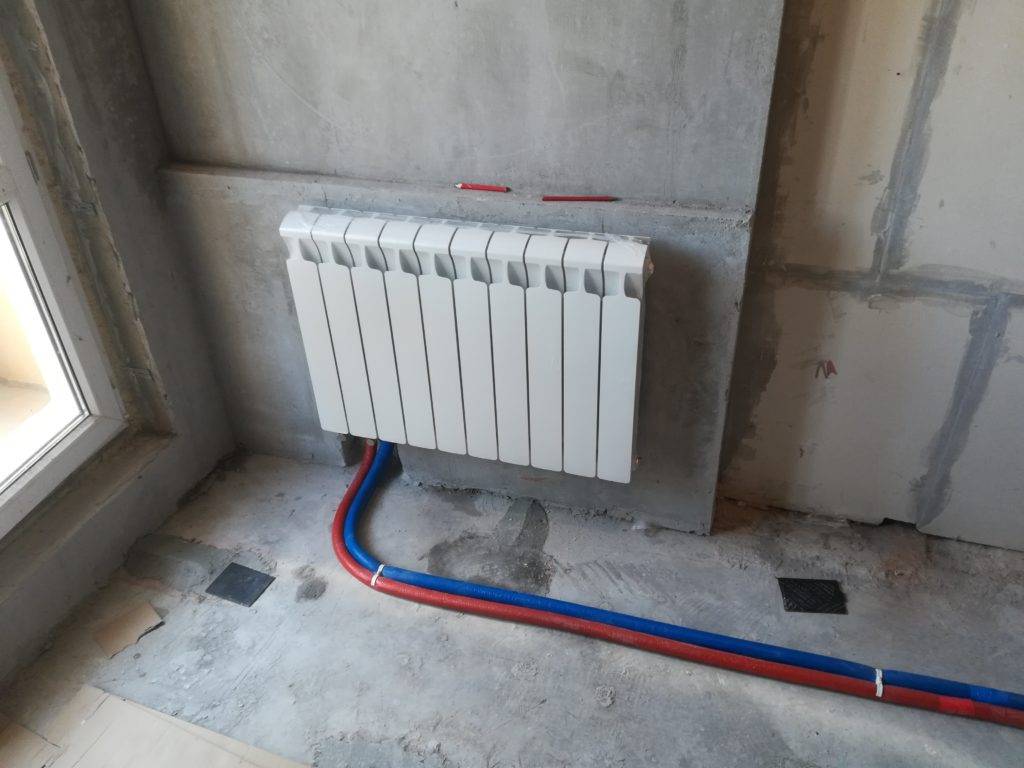

Подключение радиаторов отопления при лучевой разводке.

Каким образом подключить радиаторы отопления при лучевой разводке? Здесь вариантов много. Кто-то говорит, что лучше всего применять диагональное подключение, и только в этом случае прогрев будет равномерный. Кто-то сторонник нижнего подключения. Можно и сбоку.

При лучевой разводке подключение радиаторов отопления лучше всего сделать снизу. Это более эстетично с точки зрения внешнего вида. К тому же при такой схеме подключения равномерность циркуляции теплоносителя легко добиться с помощью балансировочных клапанов на коллекторах.

А лучше всего приобрести радиаторы именно с нижними выходами для подключения. Тогда выход из стены будет вообще не виден. А при использовании мультифлексных групп эта задача становится самой простой при монтажных работах.

При разводке труб следует сделать небольшой изгиб, для компенсации линейного расширения трубы. А на всех углах следует использовать фиксаторы поворота.

Изгиб труб при подходе к радиатору для компенсации линейного удлинения

Вертикальная разводка отопления

Для отопительной системы с вертикальной конфигурацией характерно присоединение отопительных приборов, расположенных на разных этажах, к одному стояку. Различают однотрубную и двухтрубную вертикальную схему.

Однотрубная вертикальная разводка

Однотрубную вертикальную схему можно выполнить с замыкающими участками или в виде проточной системы. Для реализации любого варианта потребуется циркуляционный насос.

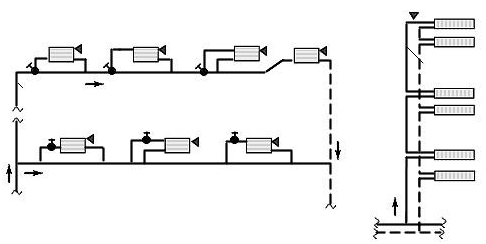

Схемы однотрубных систем отопления с насосной циркуляцией воды с проточным движением воды и через байпасы:

1. котел;
2. циркуляционный насос;
3. расширитель открытого или закрытого типа;
4. воздухосборник (автоматический, полуавтоматический или с ручным удалением воздуха);
5. трехходовый кран

Обе конфигурации характеризуются постепенным охлаждением теплоносителя при движении от верхних этажей к нижним. Для компенсации потерь последние радиаторы устанавливают с большим количеством секций.

Разводка с замыкающими участками предпочтительна. Она позволяет устанавливать трехходовые краны для регулирования нагрева приборов.

Преимущества однотрубной вертикальной разводки относительно двухтрубной:

• меньшая протяженность магистрали;
• легкий монтаж за счет простых узлов трубных обвязок.

Ключевой недостаток однотрубной вертикальной схемы – неравномерный прогрев дома: температура на верхних этажах значительно выше.

Двухтрубная вертикальная разводка

Двухтрубная схема с вертикальным трубопроводом проектируется с нижней или верхней разводкой. Для постоянной циркуляции воды используется насос, для контроля теплоотдачи радиаторов – кран двойной регулировки.

Схемы двухтрубных систем отопления с насосной циркуляцией воды с верхней и нижней разводкой подающего трубопровода:

1. котел;
2. циркуляционный насос;
3. расширитель открытого или закрытого типа;
4. воздухосборник (автоматический, полуавтоматический или с ручным удалением воздуха);
5. кран Маевского

Нижняя разводка отопления характеризуется меньшим объемом непроизводственных потерь тепла.

Вертикальная двухтрубная конфигурация позволяет отключать отдельные стояки во время ремонта. Она подходит для загородных домов и коттеджей с любым количеством этажей.

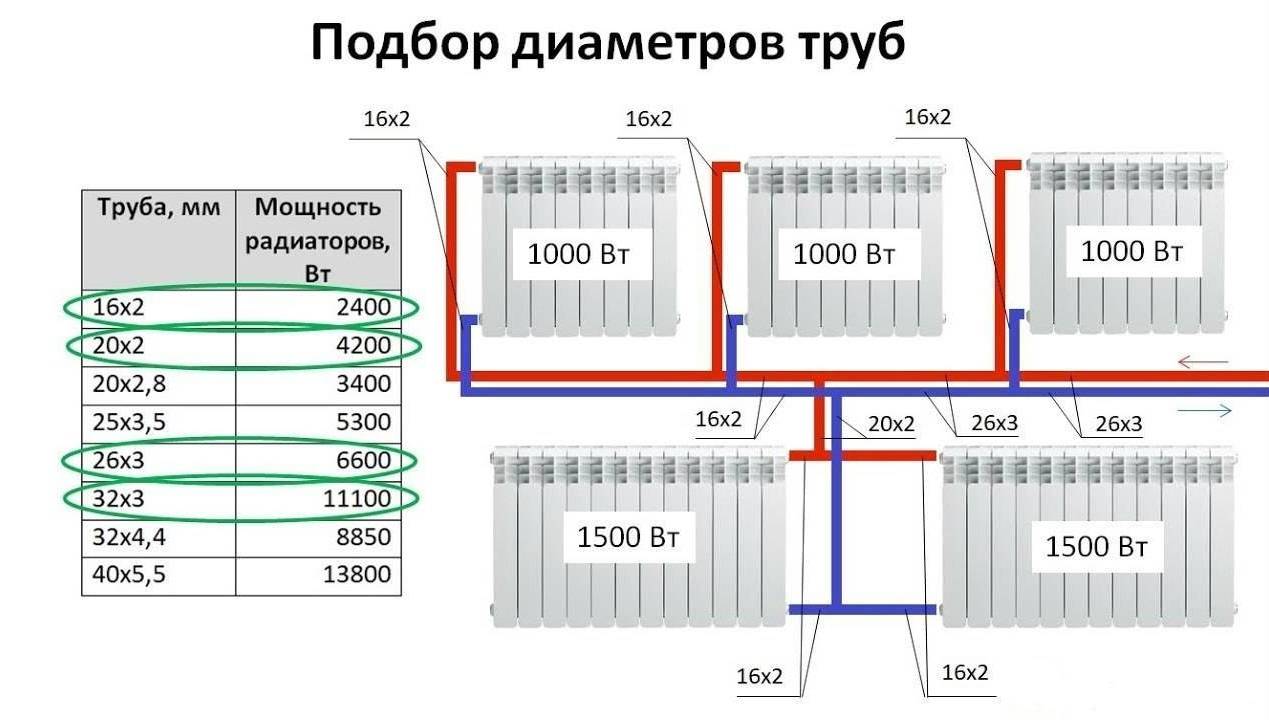

Двухконтурное отопление: как рассчитать диаметр труб

Для дома площадью  до 250 квадратных метров, отапливаемого по тупиковой и коллекторной разводке, можно не делать подробный гидравлический расчет. Достаточно воспользоваться таблицей, где указана суммарная мощность радиаторов, которую можно присоединить к линии определенного диаметра.

Для расчета нужно узнать мощность каждого теплового прибора. Для этого показатели одной секции умножаются на количество. В местах, где сделана подводка к нескольким отопительным приборам, мощность суммируется. Для присоединения к котлу используются элементы размером 32 или 25 мм – котлы для двухконтурной схемы чаще имеют патрубки таких габаритов.

Для кольцевой или самотечной разводки диаметр магистрали нужно рассчитывать. В качестве примера подсчитаем диаметр труб для обогрева комнаты площадью 50 кв. м. Расчеты округляются только в большую сторону

Сначала надо подсчитать расход теплоносителя по формуле:

G = 0,86 х Q/∆t

• G – расход теплоносителя (кг/ч).
• Q – количество теплоты, необходимое для обогрева комнаты. Берите средний показатель 100 Вт/кв. м. Поэтому для площади 50 кв. м понадобится 5000 Вт.
• ∆t – разница температур в подающей и обратной линии. Для простоты расчета показатель принимается равным 20 градусов.

Производим расчет:

0,86 х 5000/20 = 215 кг/ч – такой объем теплоносителя должна пропускать ветка, которая идет в наши комнаты.

Теперь рассчитаем сечение трубопровода:

F = V/3600u

• F – искомое сечение.
• V – объемный расход горячей воды, в нашем случае это 215 кг/ч или 0,215 куб/ч.
• u – скорость течения теплоносителя. В напорных схемах она 0,3–0,7 м/с, в самотечных – 0,1–0,3 м/с. Возьмем для расчета показатель 0,3 м/с

Площадь сечения равна: 0,215/(3600х0,3) = 0,000150 кв. м

Рассчитываем диаметр круга по площади. Получаем D = 0,014 м или 14 мм.  Понадобится размер – 16 мм.

Отопительная система двухэтажного дома: особенности конструкции

Особенностью отопительной системы для двухэтажного дома является необходимость дополнительного подъема теплоносителя на определенную высоту.

Как правило, отопление в 2 этажном доме состоит из нескольких основных устройств, среди которых можно выделить:

• сам котел;
• трубопроводы;
• радиаторы;
• фитинги;
• всевозможные датчики;
• регуляторы.

Правильно подобрав все составляющие комплекса, можно добиться того, что схема отопления 2 этажного дома будет функционировать, как часы. К тому же, правильная установка поможет поддерживать комфортабельный микроклимат в помещении, снизить общие затраты на обогрев, вне зависимости от типа топлива.

Знакомьтесь: воздушно-отопительный агрегат. О нем читайте здесь.

Основные виды схем отопления

По конструкции отопление 2 этажного дома можно условно разделить на несколько видов:

• С нижней и верхней разводкой трубопроводов;
• Системы одно- или двухтрубные;

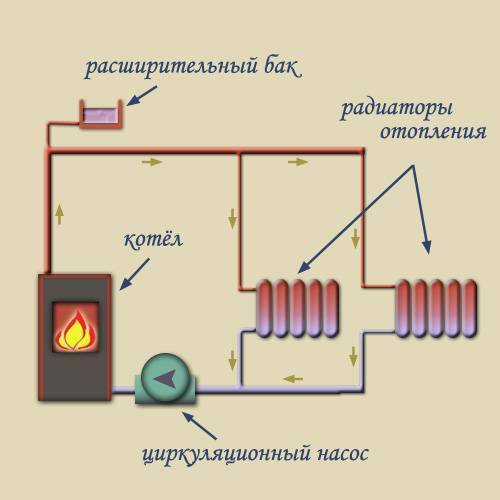

Двухтрубная система отопления дома с принудительной циркуляцией

• С горизонтальным и вертикальным расположением стояков;
• Отопление 2х этажного дома с естественной циркуляцией и принудительной;
• С тупиковым или же магистральным вариантом движения теплоносителя.

Следует отметить, что наибольшим спросом (да и по своим характеристикам она неплохая) среди потребителей пользуется схема водяного отопления частного 2 этажного дома с принудительной циркуляцией теплоносителя.

Такая схема подразумевает установку в доме:

• котла отопления;
• трубопроводов;
• коллектора;
• радиаторов отопления;
• расширительного бака.

Теплоноситель циркулирует при помощи специального насоса – это очень эффективно, позволяет достичь производительности и эффективного разноса тепла. При всем этом схема отопления 2х этажного дома данного вида может комплектоваться котлом на различном топливе, начиняя от традиционного твердого и заканчивая газом.

Также, не исключено применение источников альтернативной энергии, например, тех же тепловых насосов.

Схемы систем отопления двухэтажного дома: выбираем предпочтительную

На сегодняшний день система отопления 2х этажного дома может быть самой разнообразной: начиная от коллекторной, и заканчивая двухтрубной разводкой магистралей.

Следует отметить, что однотрубная (подразумевает последовательное соединение радиаторов) система не позволяет перекрывать или регулировать один из радиаторов, а потому применяется реже, и ей предпочитают двухтрубную.

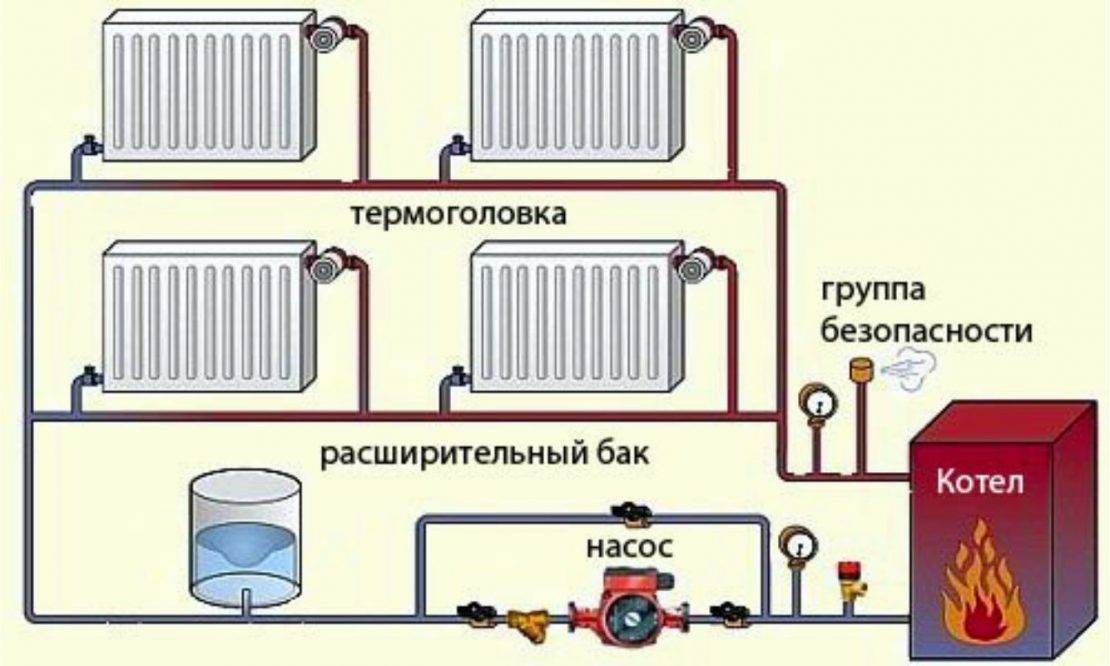

Двухтрубная система отопления для 2-этажного дома

Современная двухтрубная схема отопления 2 х этажного дома отличается своей универсальностью и практичностью. Конструкция такой системы предполагает отдельное присоединение к каждому из отопительных агрегатов двух труб – подачи и отвода теплоносителя.

От однотрубной системы двухтрубная отличается порядком присоединения радиаторов. При этом специалисты рекомендуют своими руками установить перед каждым радиатором регулировочный клапан – это позволит достичь большей эффективности.

Что же касается коллекторной системы, цена обустройства которой несколько выше, нежели у одно- или двухтрубной — она также популярна среди владельцев двухэтажных загородных домов.

Преимущество такой схемы отопления заключается в том, что монтаж трубопроводов скрытый, а потому нисколько не портится интерьер помещения. Как можно видеть на многих фото и видео в сети интернет, смотрится дом с коллекторной системой отопления интересно и стильно.

Коллекторная система отопления: особенности популярной схемы

Основным конструктивным отличием коллекторной системы отопления можно назвать тот факт, что инструкция предполагает установку котла на первом этаже и расширительного бачка на втором.

Что же касается скрытого монтажа, то трубопроводы в системе данного типа размещаются непосредственно под полом, потолком или же подоконниками.

Коллекторная система отопления

Нельзя не отметить, что эффективность работы коллекторной системы отопления достигается еще и за счет установки на каждый радиатор отдельного регулирующего крана. Это очень удобно, ведь в зависимости от потребностей, в каждом помещении можно создавать собственный комфортабельный климат.

Выбор труб

Опыт показывает, что лучше всего подходят для этих целей полипропиленовые трубы, которые:

• хорошо гасят гидроудары;
• оказывают малое сопротивление движению воды;
• не нуждаются в теплоизоляции;
• дешевы и долговечны;
• легко монтируются.

Однако есть у них и недостатки:

• армированный полиэтилен нельзя использовать в сетях с температурой теплоносителя, большей 95 °C;
• PPS-пластик выдерживает температуру до 110 °C, но имеет высокую стоимость.

Фото 3. Полипропиленовые трубы в системе отопления, для них не требуется изоляция, легко устанавливаются.

Трубы из металлопластика хорошо работают при высокой температуре. Но их соединение производится при помощи металлических фитингов, сильно уменьшающих эффективный просвет труб. В результате возрастает сопротивление движению воды в системе.

Внимание! Места соединения труб и фитингов весьма уязвимы для подтекания, и их необходимо периодически контролировать. Стальные отлично переносят высокие температуры, но для монтажа требуют применение сварки и мощного трубогиба, что не всегда доступно при выполнении работ своими силами

К тому же сталь легко подвержена коррозии, которая со временем приводит к уменьшению проходного диаметра системы и снижению её эффективности

Стальные отлично переносят высокие температуры, но для монтажа требуют применение сварки и мощного трубогиба, что не всегда доступно при выполнении работ своими силами. К тому же сталь легко подвержена коррозии, которая со временем приводит к уменьшению проходного диаметра системы и снижению её эффективности.

Медные трубы лишены этого недостатка, но весьма дороги, что и привело к их редкому использованию для создания систем отопления.

Варианты однотрубной разводки

При однотрубной схеме может использоваться верхняя и нижняя разводка отопления. При нижнем подключении к радиаторам трубы не портят интерьер помещения и могут быть скрыты за отделкой. Этот вариант чаще используется в контурах с принудительной циркуляцией.

Верхняя разводка системы отопления прокладывается под потолком. Этот вариант удобен тем, что при движении теплоносителя сверху вниз с приборов удобно спускать воздух посредством кранов Маевского. Верхняя разводка больше подходит системам с естественным током теплоносителя.

Схемы с гравитационной и принудительной циркуляцией

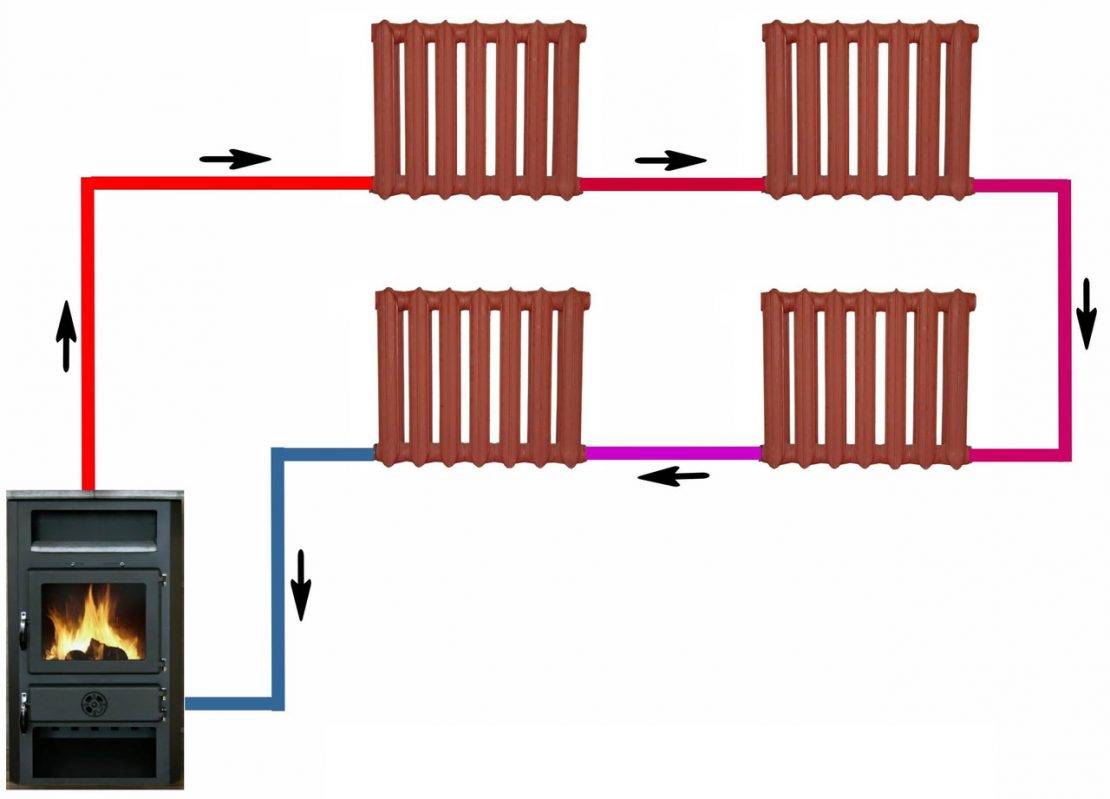

Схема однотрубного отопления частного дома с газовым котлом или другим нагревательным оборудованием бывает с гравитационным и принудительным током теплового носителя. Особенность систем с естественным движением теплоносителя заключается в том, что в них не используется насосное оборудование. Жидкость движется по трубам за счет разницы объема и плотности нагретой и охлажденной воды (антифриза).

В самотечных сетях обязательно устанавливается расширительный бак. Его монтируют в верхней точке системы – на чердаке или высоко под потолком. Нагревательное оборудование устанавливается в низшей точке сети, чтобы вода могла сама стекать по трубопроводу в котел. Именно поэтому котельное оборудование монтируют в подвале или цокольном этаже. Если это сделать невозможно, то пол в котельной специально понижают.

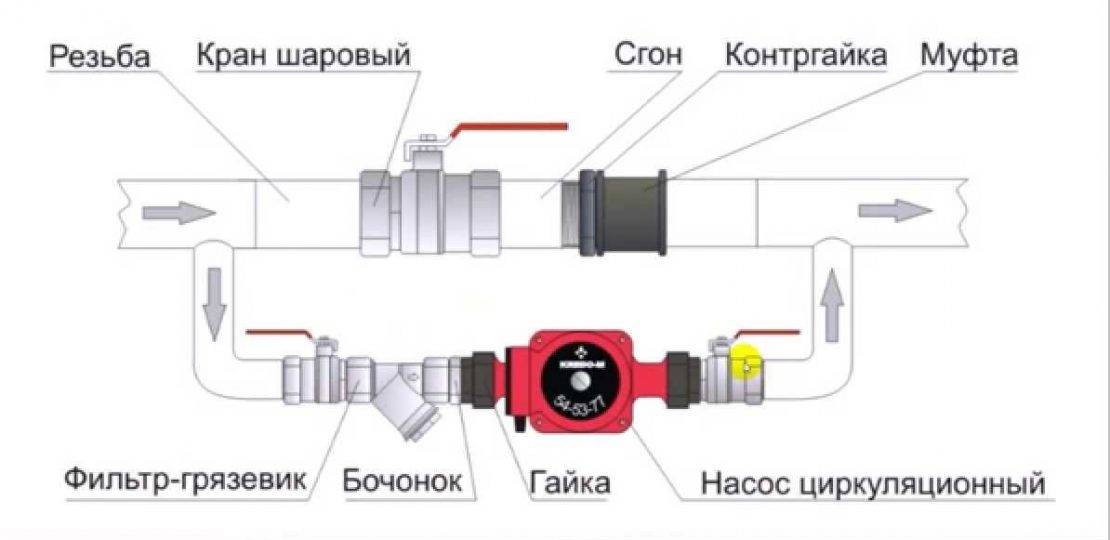

Контуры с принудительной циркуляцией обязательно укомплектовываются насосным оборудованием, которое отвечает за транспортировку теплоносителя. Насос устанавливают на обратном трубопроводе перед насосом

В этом месте жидкость в трубах имеет наименьшую температуру, что важно для насосного оборудования, чувствительного к горячей среде. При этом не нужно делать уклон обратки в сторону котла

Контуры с гравитационным током применяют в небольших одноэтажных домах. Сети с принудительной циркуляцией можно использовать для обогрева большого по площади дома или многоэтажной постройки. Главное условие – наибольшее удаление радиатора от насоса не должно превышать 30 м, потому что прибор не сможет подавать воду на большее расстояние.

Системы открытого и закрытого типа

Разница между системами открытого и закрытого типа заключается в конструкции расширительного бака. Эта емкость нужна для компенсации расширения нагретого теплоносителя. Без бака это бы приводило к критическому повышению давления в сети. При расширении теплоносителя излишек жидкости поступает в бак. При его охлаждении вода снова возвращается в трубопроводы.

Разница между баками открытого и закрытого типа:

1. Расширительная емкость открытого типа может быть самостоятельно изготовлена из подручных материалов. Это обычный бак с крышкой или без нее. Главный минус сетей открытого типа в том, что через открытую емкость в контур попадает кислород, который становится виновником коррозии радиаторов и трубопроводов. Также это приводит к завоздушиванию системы, поэтому на все радиаторы обязательно устанавливают краны Маевского.
2. Баки закрытого типа состоят из двух камер – воздушной и водяной. Эти две камеры разделены эластичной мембраной. В газовой камере обязательно создается необходимое давление. При поступлении избытка расширившейся жидкости в камеру, мембрана продавливается в газовый отсек, из-за чего там повышается давление. После охлаждения теплоносителя давление в газовой камере выдавливает жидкость обратно в трубопроводы.

Минусы открытых емкостей в том, что вода из бака постоянно испаряется, поэтом ее приходится доливать. В открытых контурах нельзя использовать антифриз. Системы закрытого типа надежно защищены от коррозии и завоздушивания. В них можно применять антифриз.

Технология подключения и расположения однотрубной отопительной системы

Однотрубные системы делятся на вертикальные и горизонтальные. В большинстве случаев для многоэтажных домов используется вертикальная разводка. В этом случае все радиаторы подключаются последовательно сверху до самого низа. При горизонтальной разводке батареи подключаются друг за другом по горизонтали. Основной недостаток обоих вариантов —  частые воздушные пробки, ввиду скопления воздуха в радиаторах. Предлагаемая схема дает возможность получить представление о некоторых вариантах разводки.

Способы подключения в данном случае выбираются на усмотрения хозяина. Радиаторы отопления могут быть подключены посредством бокового подключения, диагонального или нижнего подключения. На рисунке изображены подобные варианты подключения.

Для хозяина дома всегда важным аспектом остается экономическая целесообразность оборудования, устанавливаемого в доме и получаемый эффект. Не стоит недооценивать вариант с однотрубной системой отопления. Сегодня на практике осуществляются довольно эффективные меры по усовершенствованию отопительных схем этого типа.

На байпасы ставятся вентили и клапаны, перекрывающие поток теплоносителя. Можно устанавливать на радиаторы терморегуляторы, позволяющие регулировать температуру нагрева в каждом радиаторе или по всей системе в целом. Грамотный специалист сумеет рассчитать и осуществить монтаж байпасов для достижения максимальной эффективности. На схеме можно увидеть принцип действия байпасов.

Схемы систем отопления для частного дома

Системы отопления, реализуемые в частном домостроении, бывают одно – и двухтрубными. Различить их несложно:

• по однотрубной схеме все радиаторы присоединяются к одному коллектору. Он является одновременно подачей и обраткой, проходя мимо всех батарей в виде замкнутого кольца;
• в двухтрубной схеме теплоноситель подается к радиаторам по одной трубе, а возвращается – по другой.

Выбор схемы системы отопления для частного дома – дело непростое, здесь точно не помешает консультация специалиста. Мы не погрешим против истины, если скажем, что двухтрубная схема – более прогрессивная и надежная, чем однотрубная. Вопреки расхожему мнению о малых затратах на монтаж при устройстве последней отметим, что она не просто дороже двухтрубной, но и сложнее. Очень подробно данная тема раскрыта на видео:

Дело в том, что в однотрубной системе вода от радиатора к радиатору остывает все сильнее, поэтому необходимо наращивать их мощность за счет добавления секций. Кроме того, раздающий коллектор должен иметь больший диаметр, чем магистрали двухтрубной разводки. И последнее: автоматическое управление при однотрубной схеме затруднено из-за взаимного влияния батарей друг на друга.

В небольшом домике или даче с числом радиаторов до 5 можно смело внедрять однотрубную горизонтальную схему (расхожее название – ленинградка). При большем количестве приборов отопления она нормально функционировать не сможет, потому что последние батареи будут холодными.

Еще один вариант – использовать однотрубные вертикальные стояки в двухэтажном частном доме. Подобные схемы встречаются довольно часто и работают успешно.

Теплоноситель при двухтрубной разводке доставляется ко всем радиаторам с одинаковой температурой, так что наращивать число секций не нужно. Разделение магистралей на подающую и обратную дает возможность автоматически управлять работой батарей посредством термостатических вентилей.

Диаметры трубопроводов меньше, да и система в целом проще. Существуют такие разновидности двухтрубных схем:

тупиковая: сеть трубопроводов делится на ветви (плечи), по которым теплоноситель движется по магистралям навстречу друг другу;

попутная двухтрубная система: здесь обратный коллектор является как бы продолжением подающего, а весь теплоноситель протекает в одном направлении, схема образует кольцо;

коллекторная (лучевая). Самый дорогой способ разводки: трубопроводы от коллектора прокладываются отдельно к каждому радиатору, способ прокладки – скрытый, в полу.

Если взять горизонтальные магистрали большего диаметра и проложить их с уклоном 3—5 мм на 1 м, то система сможет работать за счет гравитации (самотеком). Тогда циркуляционный насос не нужен, схема будет энергонезависимой. Справедливости ради отметим, что без насоса может функционировать как однотрубная, так и двухтрубная разводка. Лишь бы были созданы условия для естественной циркуляции воды.

Систему отопления можно сделать открытой, установив в самой верхней точке расширительный бак, сообщающийся с атмосферой. Такое решение применяется в самотечных сетях, иначе там сделать нельзя. Если же установить на обратную магистраль недалеко от котла расширительную емкость мембранного типа, то система будет закрытой и работать под избыточным давлением. Это более современный вариант, находящий свое применение в сетях с принудительным движением теплоносителя.

Нельзя не сказать о способе обогрева дома теплыми полами. Его недостаток – в дороговизне, поскольку понадобится уложить в стяжку сотни метров труб, в результате чего в каждой комнате получается греющий водяной контур. Концы труб сходятся к распределительному коллектору со смесительным узлом и собственным циркуляционным насосом. Важный плюс – экономичный равномерный прогрев помещений, очень комфортный для людей. Напольные контуры обогрева однозначно рекомендованы к применению в любых жилых зданиях.

Как работает водяное отопление

Вода имеет не очень высокую температуру, давление в системе небольшое – водяное отопление более безопасно, чем отопление при помощи печей и каминов, расположенных непосредственно в доме, или высокотемпературное паровое отопление. Отопительные агрегаты обычно расположены в специально приспособленных помещениях, в больших зданиях – котельные также находятся в отдельных зданиях и находятся под присмотром обученного персонала.

В системах водяного отопления может быть естественная и принудительная циркуляция воды. Системы с естественной циркуляцией воды надежны, но требуют грамотного проектирования и менее эффективны, чем системы с циркуляцией по принудительному принципу. Поэтому постепенно такие системы отходят в прошлое и сохраняются в старых небольших одноэтажных домах.

Особенности водяной отопительной системы

Такая система стала прямым продолжением печного отопления. Она позволяет одновременно обогревать несколько комнат, в то время как традиционная печь с данной задачей справиться не может. Для этого в каждой комнате монтируются отопительные приборы, схема расположения которых прорабатывается для каждого частного дома индивидуально.

Жидкий теплоноситель, нагретый в котле до нужной температуры, поступает в трубопровод. Продвигаясь по трубам, он начинает отдавать свое тепло отопительным приборам, в качестве которых могут выступать радиаторы или контур «Теплого пола». Отопительные приборы, в свою очередь, передают тепло в окружающее пространство. Остывший теплоноситель возвращается обратно в котел, нагревается до заданной температуры, и цикл повторяется. Благодаря непрерывному движению теплоносителя по трудам удается поддерживать температуру в частном доме на комфортном уровне.

Нагрев воды осуществляется в котле

Принципы расчета

Чтобы не наделать ошибок при расчете отопления, требуется предварительно нарисовать схему на бумаге. На ней указываются все компоненты конструкции

Важно понимать, сколько жидкости протекает через все узлы по отдельности, с какой скоростью она движется, как меняется работа все системы в результате изменения режима функциональности отдельных ее элементов

Во время расчета не стоит упускать гидродинамическое сопротивление воды при ее движении, которое влияет на давление внутри системы и напор. Для проведения процедуры применяются специальные таблицы и формулы.Правильный расчет позволит избежать проблем с функциональностью отопительной конструкции в будущем.

Теплоноситель и его свойства

В качестве теплоносителя широко используется вода. Этому способствуют ее основные свойства. Она не способна оказать негативного воздействия на человека даже при повреждении отопительного контура. Обладает высоким уровнем теплоотдачи. Вязкость воды делает ее подходящим вариантом для любого современного водяного отопления.

Вода не способна оказать вредного влияния на человека

К недостаткам воды следует отнести:

• замерзание при нулевой температуре;
• увеличение объема при изменении агрегатного состояния, что может стать причиной разрыва трубопровода;
• содержание солей, которые приводят к появлению осадку на внутренней поверхности.

Вместо воды часто используются антифризы. Такие вещества не боятся низких температур, однако их не всегда можно использовать в традиционной системе водяного отопления. Они токсичны и способны оказать негативное влияние на здоровье человека при разгерметизации системы.

Принцип действия однотрубной отопительной системы

Однотрубное отопление работает по принципу циркуляции теплового носителя от одного радиатора к другому. После последней батареи охлажденный теплоноситель подается в нагревательное оборудование и цикл повторяется. Иными словами, контур состоит из одной единственной трубы, к которой подключены подающие и отводящие патрубки всех радиаторов. Эта труба закольцована на нагревательном оборудовании.

Разница между однотрубной и двухтрубной разводкой

Одноконтурная система отопления отличается от двухтрубной разводки тем, что все радиаторы к трубопроводу подключаются последовательно. То есть в каждый последующий прибор поступает теплоноситель с меньшей температурой. Из-за этого помещение и дом в целом прогревается неравномерно. Чтобы выровнять теплоотдачу всех радиаторов, в каждом последующем приборе увеличивают количество секций.

При двухтрубной разводке все батареи подключаются параллельно. Прокладывается два трубопровода – один с подачей теплоносителя, а другой – с обраткой. Подающий патрубок каждого радиатора подключается к подаче, а отводящий – к трубе с обраткой. Благодаря этому во все приборы поступает теплоноситель с приблизительно одинаковой температурой, что обеспечивает равномерный прогрев дома.

Плюсы и минусы однотрубного контура

Одноконтурное отопление имеет следующие преимущества:

1. Главное преимущество – низкая материалоемкость системы. Для ее устройства требуется на 30-40 процентов меньше труб, чем для организации двухтрубной разводки.
2. Масштабы монтажных работ намного уменьшаются.
3. Поскольку схема довольно простая, с работой можно справиться своими силами.
4. Не используется сложное регулировочное оборудование и механические узлы.
5. Система может долгие годы работать без вмешательства пользователя. Нужно только правильно смонтировать ее и настроить.
6. Идеально подходит для небольшого одноэтажного дома.

Главный недостаток в том, что все радиаторы прогреваются неравномерно. Чтобы компенсировать это, в каждом последующем приборе постепенно увеличивают количество секций. Однако в этом случае экономия на трубах сводится на нет, потому что секции стоят дороже.

Если используется однотрубная система отопления с нижней разводкой, схема прокладки сети создает определенные трудности при соблюдении необходимого уклона обратного трубопровода. Еще один минус в том, что схема однотрубного отопления не позволяет подключать системы теплых полов.

Выбираем оборудование для отопления частного дома

В местах где бывают перебои с поставками основного вида топлива, рекомендуется устанавливать универсальные котлы отопления.

На рынке представлен огромный ассортимент котлов. Появились даже гибридные котлы, способные работать, например, как на газе, так и дровах. Так, выбор зависит сугубо от ваших предпочтений и нужд. Конечно, более дорогими будут котлы с полным набором автоматики и гибриды. Первые с лихвой окупятся своим высоким КПД, а вторые – универсальностью.

Нельзя посоветовать конкретную модель, так как разные приборы имеют различную мощность. Выбирайте тот аппарат, который максимально подойдет для ваших условий, однако старайтесь подбирать котел так, чтобы его эксплуатация не была затратной. Если пользуетесь дровами, то лучше выбрать модель на дровах. Если подведен газ, то используйте газовую модель.
