Можно ли делать проводку в квартире под натяжным потолком
Монтировать электропроводку в запотолочном пространстве можно и нужно
Важно только, чтобы проводку кабеля под натяжным потолком делал работник, одинаково хорошо знающий правила монтажа электричества и особенности сборки несущего каркаса. Только в этом случае можно избежать неприятных ситуаций, например, когда рабочие пробили проводку при монтаже натяжных потолков

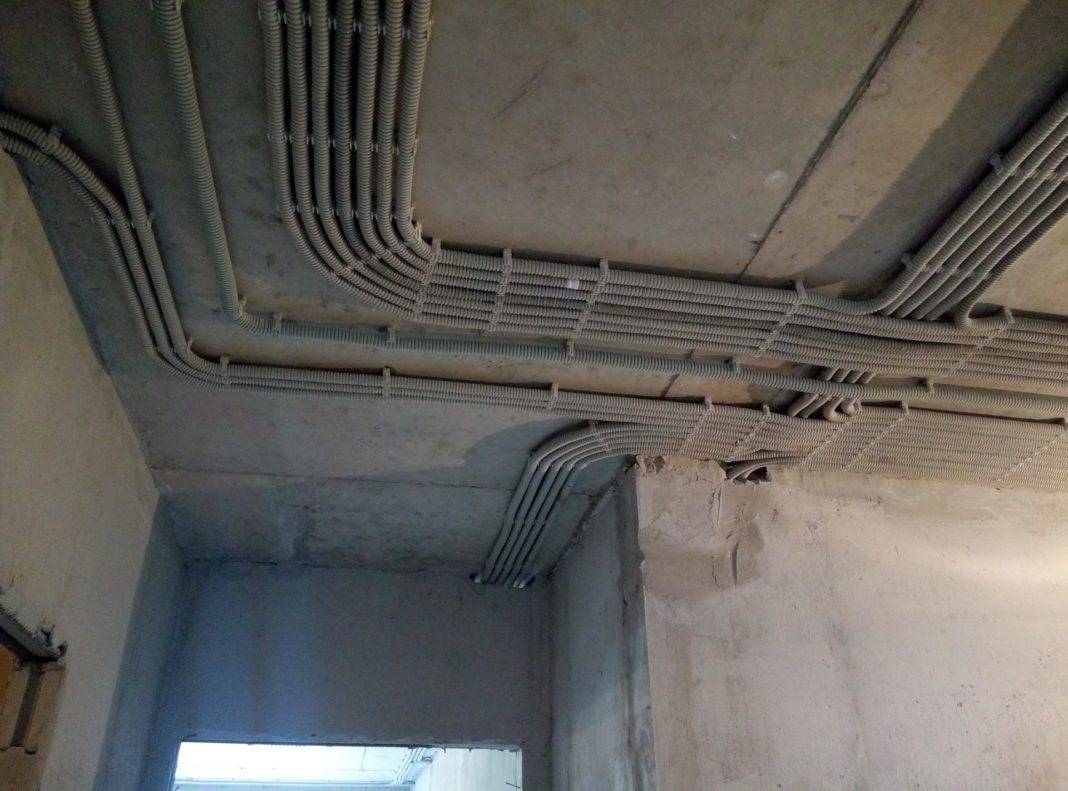

Монтаж проводки жгутами поможет не запутаться
Существует два варианта прокладки провода:
- Скрытый монтаж, или заделка жгута в толщу чернового потолка. Вариант не самый удачный, но к нему вынужденно приходится обращаться, когда высота запотолочного пространства слишком мала для полноценного поверхностного монтажа;
- Схема наружной укладки в защитной оболочке или трубе. Данный вариант крепления проводки к потолку под натяжной потолок оказывается наиболее безопасным и менее трудоемким в реализации.
Первая схема дает возможность использовать естественные возможности потолочного перекрытия. Разумеется, штробить ниши в бетонной плите никто не будет, но заложить провод в защищенной оболочке в промежуток между балками в частном доме вполне реально. Правда, линии укладки все равно приходится маркировать на черновом потолке, чтобы в дальнейшем знать, где и как уложен провод.
Второй вариант хорош тем, что вся разводка остается на поверхности перекрытия. Зачастую мастера, чтобы не гадать и вспоминать, как и что было уложено за виниловой пленкой или тканью, предпочитают сделать фото проводки под натяжным потолком. Будет хорошим дополнением к составленной хозяевами схеме укладки.
Все пересечения и повороты под прямым углом, коробки коммутации проводов приходится прятать за натяжным потолком
Монтаж открытой проводки по потолку
Открытая проводка
Проводка по потолку, в частности, открытая, подразумевает выполнение следующей последовательности работ:
- намечается разметка будущих мест прокладки кабелей;
- устанавливаются распределительные ящики;
- по заранее намеченным размерам нарезаются трубы;
- осуществляется монтаж элементов труб, их закрепление на поверхности потолка;
- провод затягивается в рукава с обязательным оставлением запаса на их окончаниях;
- жилы, выведенные в коробки, соединяются и покрываются изоляцией;
- устраивается заземление.
Проводка на потолке, помещенная в гофру, должна прокладываться строго под прямым углом.
Выбор материала
Выбор материала означает выбор материалов каналов для будущей проводки. Выбор материала диктуется в первую очередь материалом потолка, но иногда может диктоваться и личными предпочтениями в плане удобства работы и цены расходников.
Материалы для канала электропроводки:
- Металл. Стальные и электротехнические трубы довольно безопасный способ прокладки кабеля. Этот материал отличается устойчивостью к искрам от возможного замыкания, а потому наиболее безопасен. Минусом является необходимость сварки труб, вес конструкции и цена. К тому же, такие каналы достаточно тяжело монтировать в одиночку, потребуется как минимум один напарник для надежного крепления канала.
- Пластик. Пластик относительно спокойно относится к искрам. Конечно, он менее устойчив, чем металл, но при этом дешевле и проще в монтаже. Поэтому пластиковые распределительные коробки и монтажные каналы можно считать наиболее популярными на сегодняшний момент.
- Металлическая гофра. Гофра – это тонкая алюминиевая фольга, свернутая «гармошкой». В нее легко спрятать кабель, но есть некоторые нюансы, которые существенно ограничивают использование гофры. Дело в том, что при использовании любого другого материала, проводку в канале при необходимости можно заменить, протянув провод от одного распределительного короба до другого. А с гофрой так поступить не получится, так как под воздействием штукатурки мягкий материал сомнется. То есть гофру можно назвать промежуточным решением между канальной и безканальной проводкой. Но при этом гофра проста в монтаже и незаменима при монтаже проводки на деревянном потолке.
- Керамические расходники. Керамика достаточно скудно представлена на российском рынке расходников, тем не менее она есть. При этом такие расходники имеют преимущества металла, при малом весе и простоте монтажа. В качестве минусов можно назвать редкость в магазинах, достаточно высокую стоимость и хрупкость элементов.
Канал из металлической гофры
Что касается материала провода, то марка и сечение подбирается по таблицам в соответствии с планируемым напряжением и количеством потребителей. Нагрузка всегда планируется на наихудшее условия, то есть подбирать провод нужно исходя из утверждения, что все розетки и люстры будут работать одновременно.
Назначение
Основным назначением гофры для кабеля является защита проводника, расположенного внутри. Однако, в зависимости от условий эксплуатации электропроводки или применяемых технологических процессов, назначение каждой конкретной марки может отличаться.
К примеру, в случае контакта с легко воспламеняемыми веществами или при прокладке электропроводки внутри помещений, где не допускается возникновение дыма, применяются марки гофрированной трубы с антипиренами или изготовленные из металла. Первые из них приводят к самозатуханию очага возгорания, а вторые вообще не подвергаются горению.
Марки с твердой оболочкой предназначены для дополнительной упругости в случае механического воздействия. К примеру, при укладке проводки внутри гипсокартонной стены, где при сверлении можно нарушить целостность изоляции.
Рис. 1. Воздействие механических услилий при заливке бетона
При заливке в бетонном полу или других конструкциях гофра предназначена для защиты кабеля от сдавливания массой стяжки. Также она упрощает последующую замену в случае необходимости. В случае возможного подтопления гофра предназначен для герметизации и защиты от влаги.
В случае наружной прокладки выполняет функции защиты от прямого воздействия солнечного ультрафиолета. Принимает на себя роль демпфера температурного расширения и сужения при изменении параметров окружающей среды.
Однако заметьте, наличие гофры не гарантирует механическую устойчивость к сверлу перфоратора или удару лопатой. Существует ряд воздействий, при которых кабель все равно пострадает и станет непригодным для эксплуатации. Также необходимо учитывать вид изделия и условия его применения. Так как неправильно подобранная гофра не сможет защитить кабель или будет выполнять возложенные на нее функции не в полной мере.
Правила безопасности
При монтаже электропроводки соблюдают следующие требования:
- Приборы не подключают к одному защитному автомату. Это повышает риск аварийных ситуаций даже при допустимой нагрузке. При коротком замыкании все устройства будут отключаться одновременно.
- Все выключатели должны разрывать фазовый провод. В противном случае, при смене лампочек человек рискует получить электротравму.
- Исключают соприкосновение или пересечение проводов.
- При работе в санузлах используют влагозащищенные распределительные коробки.
- Кабели укладывают так, чтобы при последующей отделке потолка не возникало затруднений.
Как выбрать гофру для проводки
Для выбора гофры необходимо знать диаметр электрического кабеля и условия, в которых будет проложена гофрированная труба. При выборе диаметра следует учесть следующие рекомендации:
- для кабеля освещения, к выключателям или для сигнальных линий применяются гофры диаметром 16 мм;
- к розеткам или для прокладки коаксиального кабеля используют гофры диаметром 20-25 мм;
- для подводки к распределительным коробкам, в зависимости от сечения кабеля, от 25 до 32 мм;
- для прокладки кабеля к электрощитам следует применять гофру диаметром 32 мм;
- для больших диаметров кабеля используют гофры диаметром от 40 мм и выше.
Ориентировочная таблица зависимости диаметра гофры от сечения и количества жил электрокабеля NYM или ВВГ представлена ниже:
| Сечение электрического кабеля, мм² | Количество жил, шт | Внешний диаметр гофры, мм |
| 1,5 | 2/3/4/5 | 16/16/20/20 |
| 2,5 | 2/3/4/5 | 16/16/20/25 |
| 4 | 2/3/4/5 | 20/20/25/25 |
| 6 | 2/3/4/5 | 20/25/32/32 |
| 10 | 2/3/4/5 | 25/32/32/40 |
| 16 | 2/3/4/5 | 32/32/40/40 |
| 25 | 2/3/4/5 | 32/40/50/50 |
Особенно важно при выборе гофры ориентироваться на условия, в которых будет монтироваться и эксплуатироваться гофрированная труба с электрическим кабелем. Каждый материал подходит для различных вариантов установки
Коротко можно указать следующие материалы и условия их использования:
- ПВХ: сухие и закрытые помещения;
- ППР: влажные помещения, улица, подземная прокладка;
- ПНД: влажные помещения, улица, подземная прокладка;
- Металл: в любых условиях;
- ПА: в любых условиях.
Электропроводка по полу или по потолку: делаем правильный выбор
Чтобы определиться с решением, рассмотрим преимущества и недостатки обоих методов.
В помещении можно делать разведение электропроводки как по потолку, так и по полу
Далее следует список некоторых особенностей, на которые нужно обязательно обратить внимание при выборе:
- Чтобы закрепить провода и оставить пространство гофре, и на потолке, и на полу понадобиться место. В итоге для пола понадобится высота не меньше десяти сантиметров, а такие работы сегодня будут стоить больших денег. В случае проведения работ по потолку проблема решается натяжными потолками или гипсокартоном.
- В случае необходимости ремонта, проводить его под полом будет более затруднительно, демонтировать полы гораздо сложнее, чем потолки.
- При размещении проводки по полу есть вероятность задеть провода при дальнейшем ремонте. Например, если захотели заменить дверной плинтус – повредили проводку.
- Расходные материалы, когда прокладка ведется по полу, стоят дешевле, есть возможность сэкономить на длине кабеля, но по сравнению с остальными тратами – это несущественно;
- Если между полом и потолком большое расстояние, это вызовет временные трудности при первичной установке.
На каком выборе бы не останавливались ведущие монтажники в конкретных случаях, проведение кабелей по потолку – наиболее оптимальное, популярное и изученное решение. Однако впереди ещё несколько нюансов, с которыми предстоит определиться.
Факторы, влияющие на порядок прокладки электропроводки
На процесс прокладки разводки по основному потолку влияет тип поверхности и материал, из которого он состоит. Если поверхность потолка деревянная, то для прокладки электропроводки надлежит воспользоваться предназначенными для этого стальными трубами, по которым можно тянуть один или несколько кабелей тщательно изолированных друг от друга. Дерево, как известно материал горючий, поэтому необходимо изолировать от него все нагревающиеся приборы и проводку, не пренебрегая правилами пожарной безопасности. Распределительные коробки также должны быть максимально безопасны.
Монтаж производим в следующем порядке. На потолке определяем конфигурацию трасс кабеля, делаем разметку, устанавливаем распределительные и проходные коробки. Нарезаем трубы по длине, фиксируем их по заданным меткам на потолке с помощью специальных крепежных клипс, после этого воспользуемся сваркой для соединения всей конструкции. Работая со сваркой, помните о технике безопасности, особенно вблизи горючих поверхностей. Теперь можно протянуть кабель через трубки от коробок, не забывая оставлять на концах выводы (200-250 мм), чтобы потом распаять их в коробках, затем нужно спаять жилы кабелей в коробках и хорошенько их изолировать.
Проводка под натяжным потолочным покрытием на металлической конструкции, также производится с соблюдением ряда правил. Металл хорошо проводит электричество, поэтому электропроводку следует размещать в специальных пластиковых кабель-каналах или трубах, распределительные коробки также подбирайте из электротехнического пластика. Монтаж кабель каналов и протяжка проводки осуществляется в том же порядке, что и в случае с деревянными поверхностями, за исключением сварки, которая в этом случае не используется. Вся конструкция соединяется с помощью гофры и крепится к потолку.
Если потолок помещения представляет собой железобетонную плиту, в которую встроены технологические каналы для прокладки электропроводки, нужно помнить, что в таких каналах имеются грудки бетона, которые могут помешать прокладке кабеля. В таком случае лучше воспользоваться способом наружной протяжки, прямо по поверхности бетонного потолка. Это касается в основном старых домов «советской» постройки. В новостройках же перекрытия устроены по-другому, в них, как правило, заранее проложены электротехнические коммуникации, которыми можно воспользоваться, не тратя лишнее время и материалы.
В заключение следует отметить, что процесс монтажа проводки с натяжным потолком можно осуществить самостоятельно без посторонней помощи. При этом следует помнить о нескольких несложных вещах. Выбирайте кабель с сечением, которое больше расчетного, так сказать с запасом, не жалейте изоляционных материалов, помните о правилах техники безопасности при производстве монтажа и все у вас получится в лучшем виде.
Интересное:
Минимальная высота натяжного потолка — советы мастера
Профиль для натяжных потолков – инструкция по монтажу
Заглушка для натяжных потолков — что это и как ей пользоваться?
Как замерить натяжной потолок правильно?
Комплектующие для натяжных потолков — что нужно для монтажа?
Монтаж и установка натяжных потолков своими руками
Пошаговый монтаж
Пошаговая технология монтажа электропроводки:
- Подготовка
Первоначально На потолке устанавливают профильную конструкцию, но ГКЛ пока не крепят. Это станет заключительным этапом монтажа
Сейчас важно определиться, как проложить кабель: непосредственно по потолочной поверхности или по стенам. Лучшим вариантом считается монтировать провод по потолку, а затем спустить к электрическим элементам: выключателям, светильникам, розеткам
Опускать его следует строго вертикально, чтобы в дальнейшем не искать место его расположения. Предварительно составляют схему, как располагается проводка, и отмечают на ней все электрические точки и расположение распределительной коробки. Затем останется только перенести схему на потолок и стены.
Прокладка провода под конструкцией
- Выбор подходящего материала
Приобретайте провод негорючий ВВГ, он подойдет, даже если выполняется монтаж в деревянном доме под гипсокартонным подвесным строением самостоятельно. Гофрированную трубу покупайте по сечению приобретенного кабеля. Возьмите клипсы, на которые крепится гофра, и дюбели для фиксации клипс. Для электропровода потребуются распределительные коробки, электрические розетки, подрозетники, выключатели, под листы гипсокартона и клеммные колодки, чтобы провода соединить. Из инструмента надо обзавестись дрелью с фрезой, чтобы выполнить штробление.
- Монтаж распределительной коробки
По заранее приготовленной схеме в каждом отдельном помещении устанавливают коробки. Для этого фиксируют деталь к поверхности при помощи саморезов.
Установка коробки
- Прокладка электропроводки
Подготовив все материалы и инструмент, начинают установку электропроводки. Первоначально закрепляют клипсы по намеченным точкам на стенах с интервалом приблизительно 35–40 сантиметров.
Если нет в наличии специальных клипс, подойдут хомуты из пластика. В этом случае заранее сделайте подходящие по размеру отверстия или приобретите перфорированный металлический профиль.
Теперь, начиная от распределительной коробки, кабель проводят ко всем электрическим точкам
Выполнить этот процесс нетрудно, важно запомнить, где заканчивается провод
Проводка на клипсах
- Подключение к электричеству
Последний этап при укладке электропровода под гипсокартонными листами – это подключение к электрическим точкам. Дрелью с насадкой выполняют отверстия по намеченной схеме, чтобы установить подрозетники. Если расчет произведен правильно, после выполнения этой операции провод будет лежать в правильном месте.
Монтаж подрозетника
Чтобы установить чашечку под розетки, сначала вырезают в нижней части отверстие, чтобы вывести провод наружу и уложить его в приготовленную канавку. Слева и справа есть винты, которые подтягивают, пока лапки не зафиксируют корпус в канавке. Подключить непосредственно розетки или выключатели смогут даже непрофессионалы.
План электропроводки
Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.
- Обычно ремонт состоит из нескольких этапов:
- перепланировка (если необходимо);
- сантехнические работы;
- предмонтаж трасс кондиционирования;
- строительные работы – штукатурка, монтаж потолков;
- установка сантехнических изделий – умывальников, душевых кабин, унитазов;
- разводка электричества;
- установка дверей, напольных покрытий;
- поклейка обоев, покраска;
- монтаж электроустановочных изделий – розеток, выключателей, а также светильников.
Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.
Рисуем план электропроводки
Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.
- Для выполнения схемы нам понадобиться:
- тетрадный лист;
- линейка;
- ручка;
- цветные карандаши или фломастеры.
На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.
Пример плана электропроводки в квартире
- На схеме следует отобразить максимально подробно следующие элементы:
- Розетки.
Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке. - Осветительные приборы.
Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку. - Выключатели.
Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола. - Пути прокладки кабелей.
Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см. - Распределительные коробки.
Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату. - Распределительный щиток.
Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.
Размечаем
Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».
Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.
На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:
- в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
- далее намечаются линии, по которым будет производиться штробление стен;
- определяются места для распределительных коробок;
- выбирается место, где будет установлен квартирный электрощит;
- после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.
В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.
Открытая и закрытая электрическая проводка
Электрическая проводка, прокладываемая дома, может быть открытой или закрытой. Если говорить об открытой проводке, то она выполняется следующим образом.
Открытая электропроводка
Разводку выполняется по стене, в пластмассовой трубе, в специальном кабельном плинтусе, в специальном кабельном пластиковом канале. Что касается высоты открытых прокладок защищенного кабеля и провода, спусков и подъемов таких прокладок к щиткам, выключателям, пусковым устройствам и светильникам, которые установлены на стенах, то они не нормируется. При выполнении открытой электрической проводки в кабельном плинтусе и канале, то не смешиваются между собой провода силового, осветительного и слаботочного типа. Фиксация плинтуса или канала должна обеспечивать достаточно плотное его прилегание к строительным основам, а также обеспечивать зазор между плинтусом и полом или каналом и стенным покрытием – не более двух миллиметров. Плинтусы с каналами необходимо приобретать из несгораемых, а также самозатухающих материалов, которые обладают электроизоляционными характеристиками. Модули кабельного канала, кабельного плинтуса в жилом доме можно применять, если предусмотрена гибкая планировка установки светильников, а также аппаратов контроля за освещением. Такие аппараты разрешают менять разводки проводки и размещать по-разному электрическое оборудование, розетки и выключатели. В подвалах, которые не отапливаются, в чуланах и на чердаках, в помещениях, которые сооружаются из деревянных конструкций, электрическая проводка выполняется открытым способом с применением скоб.
Закрытая электропроводка
Но можно разводку выполнять скрытым способом – в полостях строительных конструкций, над подвесными потолочными покрытиями, в сборных перегородок, в бороздах, которые выполнены в стенных покрытиях, в замоноличенных трубах. Горизонтальные места силовых кабельных разводок прокладываются в напольном покрытии, которое выполнено из негорючих материалов, вроде «теплых полов».
Процессы прокладки проводки под штукатурным слоем, в перегородках, в полостях строительных конструкций
Если Вы решаетесь делать прокладку проводки осветительных сетей, замоноличенных в бороздах стенных покрытий, перегородках, перекрытиях, под штукатуркой или в полостях строительных конструкций, то рекомендовано применять изолированные кабели или же провода в общей протекционной оболочке, которая обеспечивает механическую протекцию. При необходимости демонтажа подобной прокладки, необходимо делать ремонт практически заново. Потому прежде выбора такого способа, необходимо хорошо посчитать.
Особенности формирования разводки электрики по поверхности потолка
Укладка токопроводящих жил под натяжным потолком осуществляется в соответствии с правилами установки электрооборудования. Они гласят, что прокладываемые кабели должны иметь несгораемую изоляцию. При использовании жил со сгораемым защитным слоем следует вести их укладку в металлических трубах. Стыковка труб должна выполняться сваркой или резьбовым соединением с применением дополнительных прокладок.
Прокладка кабеля в медных трубах
Согласно ПУЭ требуется монтировать распределительные коробки таким образом, чтобы к ним был постоянный доступ. Подвесные потолки не всегда дают такую возможность. В этом случае необходимо руководствоваться строительными нормами и правилами. Они допускают использование скрытых распредкоробок при условии соединений жил кабелей сваркой или специальными гильзами.
Полезные советы
Если в вашей квартире ни один из перечисленных способов по какой-то причине недоступен, не спешите унывать. Существует еще несколько секретов маскировки провода: электрические провода можно использовать как элемент декора. При помощи декоративных крепежей можно создать уникальную картину на стене. Декоративные крепежи, как правило, продаются в виде различных фигур и с большим выбором цвета. От вас потребуется немного фантазии и провода помогут преобразить комнату новыми красками.
Настенная панель для проводов
Провода, фиксированные под столом
Можно спрятать провода, просто загородив их с помощью элемента декора, например, с помощью большого горшка с живыми вьющимися цветами.
Коробка для фильтра и проводов компьютера
Провода, спрятанные под декоративную ленту
Если в вашей квартире достаточно много различной мебели, можно установить кресло или диван в месте расположения проводов.
Провода на стене в гардеробной
Декор кабеля в интерьере
Способов спрятать нежелательные провода в квартире очень много, каждый может выбрать наиболее подходящий вариант для своей квартиры.
Провода в стиле лофт

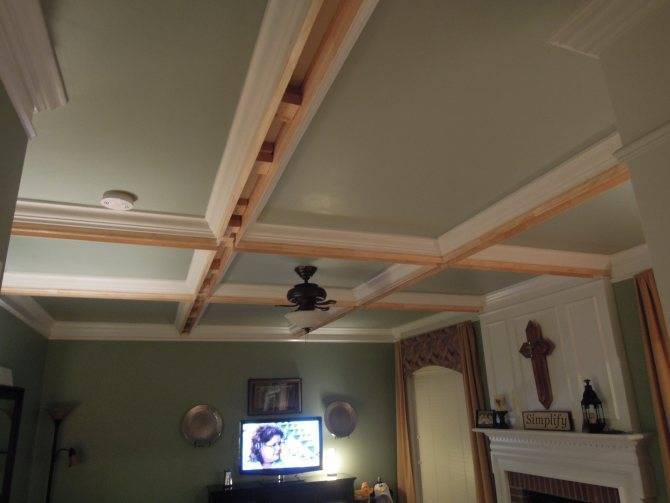

Провода в пазах потолочной балки
Основные правила монтажа проводки в потолке
Электромонтаж проводится только на основе заранее составленного плана, разбитого на части и объединенного в один проект.
Поочерёдно при составлении бумаг выполняют такие действия:
- Определяют место, откуда электричество подаётся к локальному участку.
- Выделяют точки, где потребляется электричество.
- Выбирают место установки для компонентов защиты.
- Составляют схемы прокладки кабелей между точками ввода и потребителями. Учитываются составляющие из предыдущего пункта.
На предварительном этапе надо выбрать метод проведения работ, который будет оптимальным. Марка и сечение кабеля подбираются из специальных таблиц.
Сам способ монтажа бывает скрытым, либо наружным.
Следующие дополнительные рекомендации помогают избежать ошибок во время проведения работ:
Электропроводку желательно укладывать в специальные защитные гофры. Если это требование не соблюдено – велика вероятность коротких замыканий.
Электроприборы в квартире запрещается подключать на одно устройство защиты. Это плохой вариант для дальнейшей эксплуатации, даже если нагрузка не превышает нормативов. Приборы будут отключаться одновременно, когда происходит короткое замыкание.
Только фазовый провод разрывают все выключатели
Иначе даже процедура замены лампочек заканчивается ударом током.
Недопустима ситуация, когда провода соприкасаются, пересекаются друг с другом.
Важно правильно выбрать не только основной вид проводов, но и сечение.
Специальные электротехнические коробки используются в случае с ванными комнатами, кухнями.
Кабеля прокладываются так, чтобы проведение дальнейших этапов работ не вызывало проблем.
Дерево
Кабеля при таких обстоятельствах протягиваются по стальным трубам. Тогда фиксация изделий не доставляет хлопот. Диаметр должен быть таким, чтобы проводка легко помещалась внутри.
Для распределительных трубок важно использование материалов, устойчивых к воздействию огня. Металл становится лучшим выбором для любой ситуации
Слой изоляторов укладывается на внутренние стороны таких изделий, что не даст ящику и токоносителю соприкасаться друг с другом.
Работа проводится путём выполнения следующих действий:
- Рисунок переносится на поверхность с бумажного чертежа. Линии монтажа кабеля намечают как можно точно.
- Далее устанавливаются распределительные коробки.
- Трубки нарезаются, пока длина не будет достаточной. На следующем этапе происходит фиксация этих конструкций к основанию на потолке.
- Отдельные части труб соединяются, стандартный вариант – сварка.
- Кабеля прокладываются по трубам при помощи протяжки.
- Затем выводятся в распределительную коробку. Главное – оставить свободными концы, хотя бы на 20 см.
- Все жилы соединяются. Конструкцию обматывают изолентой, фиксируют.
- После допускается проверка проверки работоспособности.
Бетон
В данном случае нарезка штроб. Используется специальный режущий инструмент, снабжённый алмазными дисками, помогающими обрабатывать камень. Долбёжные разновидности приборов (перфоратор,ударная дрель) тоже нужны, но только для труднодоступных поверхностей. Чем больше ширина штробы – тем лучше.
- По сравнению с толщиной кабелей без защиты, глубина штробы делается больше в 2-3 раза. Допустим вариант на ½ больше диаметра у защитной оболочки.
- Укладка кабелей – свободная. Натяжение отсутствует.
- По приложенному к стене шпателю легко проверить показатель углубления.
- Участок штробы замазывается только после того, как проводка окончательно закреплена на участке. А с каждой стороны по 1,5 метра в запасе.
