Высота и ширина различных видов отопительных батарей

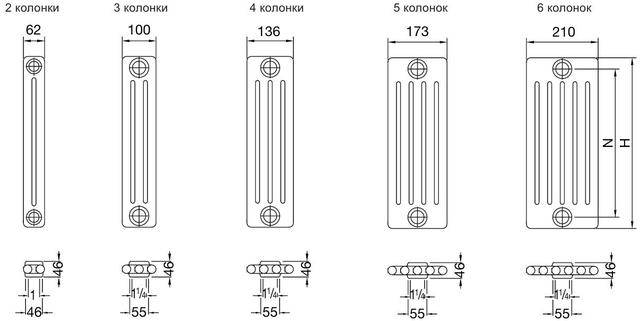

Стандартные габариты батарей

Размеры биметаллических радиаторов точно такие же, как и других видов обогревателей. Они определены межосевым расстоянием между нижними и верхними горизонтальными коллекторами. Не стоит считать эти параметры размером всей конструкции. Чтобы вычислить, какова высота биметаллического радиатора, следует к межосевому показателю, указанному на изделии, прибавить 80. Существует три межосевых расстояния – 200, 350 и 500 мм, но это не единственные параметры этих устройств.

• длина стандартной секции составляет 80 мм;
• глубина – от 75 до 100 мм;
• высота – 550-580 мм.

Чтобы высчитать, какую высоту имеют, например, стандартные радиаторы биметаллические 500 мм, нужно к этому показателю прибавить 80, а полученные 580 мм – это и есть его истинный размер, который следует учитывать, определяя место, где он будет стоять.

Кроме стандартных моделей существуют так называемые дизайнерские варианты биметаллических радиаторов.

Какие радиаторы лучше – алюминиевые, чугунные или биметаллические

Безусловно, самыми долговечными являются чугунные радиаторы, которые служат более 30 лет и даже дольше из-за своей устойчивости к перепадам давления и негативному воздействию некачественного теплоносителя. Они выглядят, как обыкновенные батареи. Алюминиевые и биметаллические модели имеют плоское основание и состоят из нескольких секций, количество которых, в зависимости от изделия, можно изменять.

Вид	Достоинства	Недостатки
Чугунные	Нагревают находящиеся рядом предметы	Медленнее отдают тепло
Подходят для систем отопления любого типа	Более тяжелые
Спокойно переносят воздействие теплоносителя любого качества
Алюминиевые	Доступная цена	Меньший выбор
Простота установки	Хуже держат краску
Большой ресурс по давлению	Коррозионная неустойчивость
Биметаллические	Не боится скачков давления	Требуется слив воды на лето
Устойчивы к коррозии	Не самые толстые стенки
Небольшой вес	Служат меньше, чем чугунные

Чугунные батареи уже практически изжили себя в том виде, в каком они ставились во времена СССР. Они актуальны в основном в помещениях, для оформления которых использован стиль «ретро». При современном ремонте чаще всего выбирают биметаллический или алюминиевый типы, хотя первые дешевле и доступнее.

Как правильно сравнить биметаллические радиаторы между собой?

Каждый, кто основательно подходит к выбору батарей отопления для своего дома или квартиры, стремится приобрести изделия с оптимальными рабочими и эксплуатационными техническими характеристиками. Чтобы правильно выбрать наиболее подходящий радиатор, сравниваемые модели должны быть одного типоразмера. В справочных данных параметры приводятся для одной секции, поэтому сравнивать нужно не приборы в целом, а их конструктивные части. Основным параметром, по которому происходит деление на типоразмеры, является межосевое расстояние.

Радиаторы с различным межосевым расстоянием.

Межосевым расстоянием называют размер между осью верхнего и нижнего коллектора. Как и цельноалюминиевые модели, биметаллические батареи отопления выпускаются в основном с межосевым расстоянием от 200 до 800 мм. Модели с большим значением межосевого расстояния, и как следствие, с увеличенной высотой секций (но меньшей шириной всего радиатора), являются редкостью. Их используют, если особенности интерьера комнаты не позволяют разместить горизонтально расположенный прибор.

Устройство биметаллического радиатора.

Геометрические параметры

Основными геометрическими характеристиками биметаллического радиатора является его высота, а также ширина и глубина секции. Высота, как правило, на 60 – 80 мм превышает его межосевое расстояние.

Большинство производителей выпускает модели с шириной секции 80 мм. Зная количество секций, можно легко определить общую ширину прибора.

Глубина секции составляет 80 – 100 мм. Радиатор может быть как постоянной глубины, так и меняющейся по высоте, как у стильного и изящного прибора серии DreamLiner от компании Royal Thermo.

Монтаж радиатора отопления на деревянную стену.

Тепловая мощность

Данный параметр позволяет определить, сколько секций радиатора конкретной модели нужно, чтобы обогреть комнату определенной площади. Тепловая мощность измеряется в Ваттах и составляет при межосевом расстоянии:

• 500 мм – от 170 до 200 Вт;
• 350 мм – от 120 до 140 Вт;
• 300 мм – от 100 до 145 Вт;
• 200 мм – около 100 Вт.

В своих информационных, технических материалах (инструкциях, руководствах, каталогах) производители указывают таблицы, показывающие количество секций, оптимальное для обогрева помещений различной площади.

Стальной сердечник – основа конструкции.

Объем (емкость) одной секции

В биметаллических радиаторах теплоноситель циркулирует по стальным сердечникам. Сердечник представляет собой Н-образную сварную конструкцию, состоящую из верхнего и нижнего коллектора, соединенных между собой вертикальной трубкой (теплопроводом). Каждый коллектор имеет два боковых отверстия с внутренней резьбой, благодаря которым секции могут соединяться с помощью стальных ниппелей. Данная конструкция полностью исключает контакт теплоносителя с алюминием.

В отличие от алюминиевых радиаторов, где теплопровод имеет овальное сечение, в стальных сердечниках биметаллических моделей применяются исключительно круглые трубки, что предусматривает меньшую емкость каждой секции. Так, биметаллический Rifar Base 500 имеет емкость секции 0,20 л, в то время как алюминиевая модель Rifar Alum 500 того же типоразмера характеризуется объемом 0,27 л.

Секция прибора в разрезе.

Масса секции

Биметаллические радиаторы имеют большую массу, чем аналогичные модели алюминиевых батарей отопления. Это объясняется использованием в их конструкции стальных сердечников, плотность которых (следовательно и масса) превышает аналогичный показатель для алюминия. К примеру, биметаллический радиатор Varmega Bimega 500/80 весит 1,75 кг, а алюминиевый радиатор Almega 500/80 того же производителя – 1, 2 кг.

Давление

Рабочее давление биметаллических радиаторов составляет 16 – 40 атм (1,6 – 4,0 МПа). Согласно нормативным документам, приборы должны быть испытаны опрессовкой системы отопления давлением, в 1,5 раза превышающим рабочее значение. Также в документации указывается значение максимального давления, по достижению которого он может начать разрушаться.

Соединение секций.

Достоинства и недостатки чугунных батарей

Первые чугунные батареи появились более 100 лет назад. Они до сих пор встречаются в старинных особняках и частных домах, построенных в те далекие времена. За все время своего существования они практически не претерпели изменений, а некоторые современные образцы практически полностью повторяют ретро-облик своих предшественников. Сегодня они выпускаются многими отечественными и зарубежными производителями, продаваясь практически во всех магазинах сантехники и теплотехники.

Чугунные радиаторы крепко вошли в историю нашей страны как неотъемлемые ее элементы.

Чугунные батареи изготавливаются из чугуна – сплава железа, углерода и некоторых других химических элементов. Этот сплав обладает многими преимуществами, в число которых вошли большая теплоемкость и стойкость к коррозии. Изделия из чугуна могут служить многие десятилетия, если обеспечить им надлежащий уход. Благодаря этим свойствам, чугун стал использоваться для изготовления чугунных батарей.

Долгое время чугунные радиаторы отопления оставались практически полными монополистами. В дальнейшем на рынок пришли более современные стальные радиаторы, а следом появились биметаллические и алюминиевые разновидности. Тем не менее, чугун не сдается, продолжая удерживать покупательскую аудиторию своими привлекательными свойствами. Давайте посмотрим, чем так хороши чугунные батареи:

• Высокая теплоемкость – эти батареи могут удерживать большое количества тепла, продолжая отдавать его даже при кратковременном отключении отопительной системы;
• Высокая прочность – рабочее давление для чугунных батарей составляет 8-10 атмосфер. Некоторые модели могут похвастаться стойкостью к небольшим гидроударам;
• Чугун обладает хорошей сопротивляемостью к агрессивному теплоносителю, приводящему к порче радиаторов из других металлов и сплавов – благодаря этому он спокойно работает в централизованных системах отопления, практически не реагируя на агрессивность теплоносителя;
• Достаточно высокая теплоотдача – она может достигать 160 и даже 180 Вт на секцию (впрочем, стальные, алюминиевые и биметаллические радиаторы могут похвастаться большей теплоотдачей);
• Большой внутренний объем – обеспечивает минимальное гидравлическое сопротивление. Кроме того, чугунные батареи практически не засоряются, что является их большим плюсом;
• Продолжительный срок службы – производители дают на свою продукцию гарантию от 10 до 30 лет. На практике срок службы может превышать 50-60 лет – все зависит от ухода за отопительной системой и за самими радиаторами;
• Стойкость к высокой температуре – отдельные модели могут выдерживать нагрев до +130 градусов.

Также мы расскажем про недостатки:

Согласитесь, внешний вид советских чугунных батарей сильно уступает внешнему виду его современных аналогов из другого металла.

• Высокая теплоемкость, являющаяся достоинством, одновременно выступает недостатком – чугунные батареи долго прогреваются, задерживая поступление тепла в помещения. На практике это приводит к повышенному расходу энергоносителей (газа, электроэнергии, дров, солярки);
• Отсутствие дизайна – классические чугунные радиаторы не могут похвастаться приличным внешним видом, но легко прячутся за декоративными решетками для радиаторов отопления. А вот восстановленные ретро-модели и современные дизайнерские решения заставляют любые другие радиаторы нервно курить в сторонке – ретро-стиль в XXI веке ценится как никогда;
• Высокий вес – пожалуй, это единственный весомый недостаток, по сравнению с которым все остальные недостатки выглядят не более чем придирками. Например, вес чугунной батареи из десяти секций, такой как МС-140, составляет более 71 кг;
• Трудности в монтаже – этот недостаток является родственником предыдущего. Большой вес чугунной батареи затрудняет проведение монтажных работ и требует усилий двух-трех монтажников.

Большой внутренний объем тоже является определенным недостатком, так как отопительному котлу приходится нагревать большее количество воды. А значит, возрастают затраты на газ, электроэнергию и прочие источники тепла.

Надежное тепло из алюминия и стали

Категории:

1. Лучшие биметаллические секционные радиаторы с боковым подключением
2. Лучшие биметаллические секционные радиаторы с нижним подключением
3. Лучшие биметаллические трубчатые радиаторы

Биметаллические радиаторы – компромисс между тяжелыми и страшненькими чугунными и симпатичными, но не самыми надежными алюминиевыми. Нержавеющая сталь сделала последние гораздо более устойчивыми к агрессивной среде, которую чаще всего представляет собой суровый и беспощадный отечественный теплоноситель. В нашем рейтинге – лучшие биметаллические радиаторы, надежные и с хорошей теплоотдачей.

КатегорияМестоНаименованиеРейтингЦена

Лучшие биметаллические секционные радиаторы с боковым подключением	1	Global STYLE PLUS 500	9.9 / 10	8 091
2	Rifar Monolit 500	9.8 / 10	6 305
3	Sira RS Bimetal 500	9.8 / 10	8 518
4	Royal Thermo Revolution Bimetall 500	9.6 / 10	4 105
5	Radena CS 500	9.6 / 10	5 980
Лучшие биметаллические секционные радиаторы с нижним подключением	1	Rifar Monolit Ventil 500	9.7 / 10	9 013
2	Rifar Base Ventil 350	9.6 / 10	7 683
Лучшие биметаллические трубчатые радиаторы	1	КЗТО Элегант 1 250	9.5 / 10	7 978

На что влияют размеры алюминиевых радиаторов отопления

размеры батарей отопленияДля состыковки отдельных элементов алюминиевого радиатора с трубопроводами отопительной конструкции, пользуются монтажным комплектом для установки, в который входят:

• специальные кронштейны для навешивания батареи на стену в количестве 2-4 штуки;
• кран Маевского – устройство для стравливания воздуха, попавшего в систему;
• ключ, предназначенный для крана;
• проходные радиаторные пробки с диаметром в 3/4 или ½ правого или левого типа;
• заглушки для отопительного прибора, их еще называют глухими пробками;
• иногда также имеются дюбеля, чтобы закрепить кронштейны.

В зависимости от типа изготовления радиатора из алюминиевого сплава, отопительный прибор бывает литым или экструзионным:

• благодаря литью батарея становится прочной и надежной. В данном случае секции слагаются из отдельных деталей, отлитых целиком и затем собранных в единый отопительный прибор. Нижнюю его часть приваривают самой последней;
• в процессе применения экструзионного оборудования происходит продавливание нагретого алюминиевого сплава сквозь специальную металлическую пластину, имеющую отверстия. Такой способ позволяет сделать длинный алюминиевый профиль требуемой формы. Когда он остывает, его делят на отрезки, которые соответствуют размерам прибора. Только потом приваривают верх и низ батареи. В данном случае отрегулировать радиатор по длине невозможно, а секции к нему нельзя ни прибавить, ни отнять. В продаже экструзионные приборы встречаются достаточно редко.

Выбор параметров отопительных приборов

Производители предлагают большой ассортимент отопительных приборов, чтобы каждый мог выбрать с наиболее подходящими параметрами для своих условий. Грамотный расчет отопления предполагает понимание того, как взаимосвязаны габариты – ширина и высота чугунного радиатора отопления, определенный формат.Часть моделей имеет такое строение, что их невозможно наращивать. Некоторые можно подкорректировать посредством увеличения количества секций. Но их высоту изменить невозможно, реально только поднять декоративный щит, чтобы немного заполнить нишу у подоконника ради улучшения дизайна.

Стальной вертикальный радиатор

Размеры биметаллического или чугунного блока непосредственно влияют на его мощность – общее количество выделяемого в помещение тепла за единицу времени. По этим параметрам определяется их КПД, поэтому во все калькуляторы вводится формат радиаторов отопления – размеры по высоте и длине. Для эффективной работы чугунных батарей или биметаллических радиаторов при монтаже обязательно соблюдать минимальный интервал. Это необходимо, чтобы потоки теплого воздуха беспрепятственно огибали радиатор со всех сторон. Поэтому от пола оставляют 8-10см, от стены – 5-15см, под подоконником оставляют около10-15см. Батарея по ширине должна перекрывать нишу под окном не менее чем на 70%.

Размеры чугунного блока непосредственно влияют на его мощность

Стоит учесть, что отопительные блоки одинакового размера, но отличающиеся по конструкции и габаритам с подобной температурой теплоносителя, дадут разное количество тепла. Это связано с тем, что у них отличается площадь поверхности. Поэтому гладкие панели стальных теплоносителей делают с определенными неровностями, а между секциями биметаллических и алюминиевых радиаторов отопления стандартом установлен минимальный интервал.

Схемы подключения по СНиП

Перед началом монтажа, не обращая внимания на то, где выполняется установка: на кухне, в жилых комнатах, подключение батарей на площадке между этажами или утепляется прихожая – следует выбрать необходимую схему подключения. Для рассмотрения представлены несколько вариантов.

Нормы и правила

Боковое подключение

В большинстве случаев осуществляется боковое подключение, способствующее достижению максимальной теплоотдачи отопительных батарей. При этом требуются минимальные траты на прогрев помещения. Принцип установки представленного варианта заключается в том, что подводящая труба подсоединяется к верхнему патрубку секции, а отводящая – соответственно к нижнему патрубку. При подключении таким образом трубы будут находиться на одной стороне отопительного радиатора.

Диагональное подключение

Обозначенный метод подключения предусмотрен для крепления батарей, имеющих большую длину. В данном случае подсоединяется подводящая труба к верхнему патрубку, а отводящая – к нижнему патрубку, который располагается на противоположной стороне радиатора. В результате осуществляется максимальное нагревание радиатора по всей его длине.

Дистанция от пола

Нижнее подключение

Используется такой метод подключения для нагревающих систем, располагающихся под полом. Единственным недостатком представленного варианта является снижение КПД приблизительно на 5–15 %, если сравнивать с боковым подключением радиаторов.

В спальне

Все нормативы зафиксированы в СНиП. Необходимо придерживаться обозначенных правил и рекомендаций, соблюдая требуемое расстояние между радиатором и стеной. При монтаже батарей даже без привлечения специалистов не должно появиться никаких проблем, но все же такую работу лучше доверить профессионалам.

Лучшие известные производители и модели: характеристики и цены

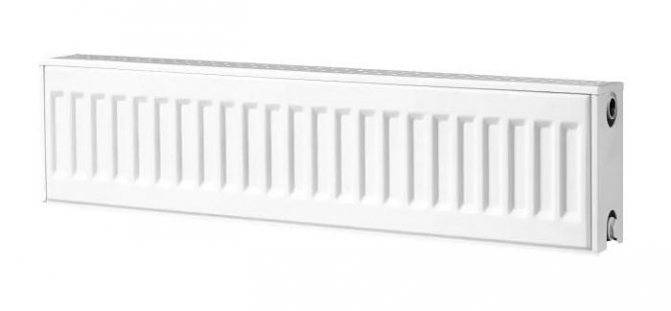

Немецкая фирма Bosch производит радиаторы под маркой Buderus в России в городе Энгельс. Продукция полностью соответствует ГОСТу. Владельцы отмечают в отзывах широкий выбор изделий по размерам. Батареи этой фирмы хороши тем, что у них нет деления на фронт и тыл. Конфигурация без задней планки позволяет монтировать батарею любой стороной.

Высота прибора не рекордная, но достаточно небольшая – 300 мм, длина – 400-3 000 мм. Тепловая мощность зависит от размера батареи и температуры теплоносителя. Эти показатели бывают в пределах 136-15 083 Вт. Радиаторы рассчитаны на принудительный способ циркуляции. Также среди достоинств можно отметить хорошее и надежное покрытие, доступные цены, ниже, чем у зарубежных, не локализированных поставщиков.

Из недостатков можно отметить разве что отсутствие еще более низких моделей высотой 200 мм, довольно слабые кронштейны и трудности очистке от пыли.

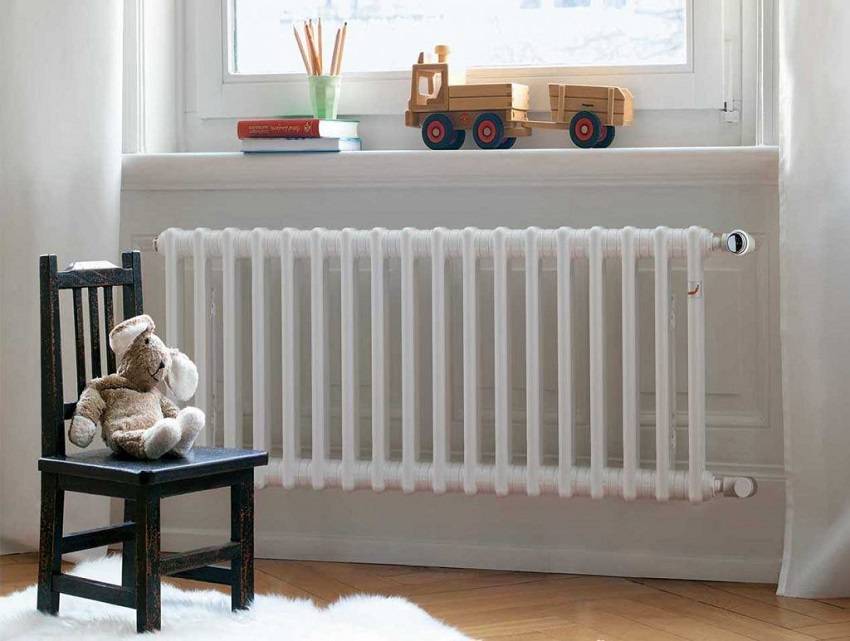

Эта швейцарская компания с производством в Германии, выпускает широкий ряд радиаторов, которые используются в различных местах. Владельцы в отзывах отмечают широкие возможности использования батарей в дизайнерских проектах. Им также нравится большой выбор изделий по длине. Kermi FKO 22 200 относится к лучшим радиаторам производителя, поскольку сочетают в себе оптимальную эффективность и проверенное временем качество.

Также стоит отметить стойкое и качественное покрытие по технологии (КЭФ) – наиболее эффективной и экологичной на сегодня. Выпускаются длиной от 600 до 2 600 мм, мощностью 510-2 210 Вт. Рабочее давление – 10 бар. Из недостатков можно отметить лишь высокие цены.

Финский бренд выпускает стальные радиаторы с 50-х годов прошлого столетия. Радиаторы имеют высоту 200 мм, длину 600-3 000 мм. Особенностью является универсальный тип подключения, радиаторы имеют два нижних и четыре боковых присоединительных отверстия с внутренней резьбой. Уже в базовой комплектации имеется терморегулятор. Под заказ возможно исполнение в любом цвете. В целом, приборы известны как надежные и беспроблемные.

Тепловая мощность, в зависимости от длины, находится в пределах от 589 до 2 942 Вт. Максимально допустимое рабочее давление – 10 бар. Толщина стали соответствует EN-442, т.е. равна 1,2 мм, что достаточно, но уступает некоторым моделям с толщиной 1,4 мм. Из недостатков лишь высокие цены на приборы.

Биметаллические радиаторы отопления с межосевым расстоянием 150 мм, однако полной высотой 250 мм. Отличаются продуманной формой вертикального и горизонтального коллекторов, которые представляют собой широкий эллипс, это позволяет сильно уменьшить гидравлическое сопротивление. Также из особенностей стоит отметить толщину стенок – 1,9 мм. Объем теплоносителя в радиаторе крайне мал (0,13 л на секцию).

Максимальное рабочее давление – 25 атм., теплоотдача на 1 секцию – 120 Вт. Всего может быть от 6 до 16 секций, длина прибора при этом до 1 184 мм

Обратите внимание, что диаметр резьбового соединения у радиатора нестандартный – 1

Российские стальные трубчатые батареи под этой маркой имеют горизонтальное положение теплопроводящих профилей. В производстве использованы последние технологии и качественные материалы. Поэтому изделия отличаются высокой прочностью и долговечностью. Стоит отметить и крайне привлекательный дизайн, радиаторы могут быть исполнены в любом цвете стандарта RAL. Компания не экономит на количестве материалов. Толщина стенок труб составляет 2,5 мм.

Ширина батареи – 750 мм, в данном низком варианте всего 4 секции с суммарной теплоотдачей 366 Вт. Конструкция рассчитана на рабочее давление до 16 атм., что позволяет установить радиаторы в любую закрытую систему. В зависимости от вариации исполнения, возможно как нижнее, так и боковое подключение. При всех преимуществах это одни из самых недорогих трубчатых приборов отопления, недостатки обнаружить довольно трудно.

Еще одна стальная трубчатая модель с горизонтальными секциями от финского концерна, но с производством в Германии. Привлекательные по дизайну, могут быть окрашены в любой цвет, не вызывают вопросов касательно надежности, однако по техническим характеристикам несколько уступают предыдущим Grey Z. При ширине 700 мм теплоотдача составляет 319 Вт, что в пересчете на кВт/м – меньше. Ниже и допустимое рабочее давление – 10 атм., поэтому радиаторы подходят не во все системы отопления многоквартирных домов.

Возможно как нижнее, так и боковое подключение. Помимо более низких технических характеристик, недостатки найти трудно, да и цены на них еще ниже, чем в случае с Loten Grey Z.

Стоимость: 7 800 руб.

Как рассчитать количество секций

Но можно сделать этот расчет и самостоятельно по упрощенной схеме. Этот метод подходит для комнат со стандартной высотой потолка около 2,5 м, нужно только знать площадь помещения.

В большинстве зон России климатические условия требуют, чтобы мощность обогрева каждого квадратного метра составляла 100 Вт. Поэтому нужно умножить площадь помещения на 100. А полученный результат разделить на тепловую мощность 1 секции выбранной вами модели батареи.

Например, есть комната в 20 м 2. Для ее обогрева необходимо 2000 Вт тепловой энергии. Эту величину поделим на показатель теплоотдачи одной секции выбранного радиатора, например, на 180 Вт. Если округлить, то получится 12 секций.

Для угловых комнат с балконом нужно полученную величину увеличить на 1/5, это касается и той ситуации, когда батарею планируют спрятать за экран. Также потери при теплоотдаче могут составлять 20% для однотрубных систем, около 12 % — при двухтрубном нижнем соединении, 2% — при перекрестном.

Есть еще несколько нюансов, которые нужно знать при покупке и монтаже радиаторов.

Каким требованиям должен отвечать дымоход к газовому котлу? Узнайте из этой статьи.

Разновидности радиаторов

Современные системы отопления изготавливаются из разнообразных материалов, соответственно, выбор достаточно большой. Существуют следующие виды секций:

Чугунные

Благодаря физическим свойствам чугунные изделия хорошо нагреваются и удерживают тепло достаточно долго, так как у них улучшенный теплообмен. На сегодня чугунные секционные батареи имеют более презентабельный вид, чем производимые в советское время.

Схемы установки

Срок эксплуатации таких секций составляет 25–50 лет. Изъянами отмеченного вида является значительный вес, поэтому его нельзя устанавливать на стены, выполненные из ГКЛ и древесины.

Из алюминия

Внешний вид представленных батарей для отопления по внешнему виду практически не имеет различий с чугунными, но одним из преимуществ считается легкий вес секции (всего 1 кг). Благодаря малому весу алюминиевые радиаторы допускается устанавливать на любую гладкую поверхность. Что касается недостатков, то это чувствительность к минеральному составу проточной воды, а также к возможным скачкам давления непосредственно в трубопроводе.

В гостиной

Биметаллические

Такой тип батарей является хорошим вариантом для отопительной системы помещения. Это обусловлено тем, что подобный материал не подвергается воздействию состава воды, также он устойчив к перепадам давления в системе. Нагреваются биметаллические батареи достаточно быстро и при верной установке прекрасно греют воздух в квартире.

Стальные

Большая часть обозначенных радиаторов отопления имеет рельефную поверхность, так как делается точечная сварка непосредственно между каналами. Сегодня многие производители изготавливают стальные батареи с гладкой лицевой панелью. Преимуществом считается отличная теплоотдача, а также простота подключения.

В квартире

Вакуумные

Инновационные отопительные системы, представленные вакуумными радиаторами, не совсем востребованы, поскольку имеют много недостатков. Среди них можно отметить такие:

1. Нагреваются достаточно быстро, но обогревают помещение значительно дольше. Это связано с тем, что находящийся внутри секций литиево-бромный раствор закипает при температуре 35 °С.
2. Быстро остывают, если сравнивать с радиатором отопления из чугуна.
3. Достаточно хрупкие, так как изготовлены из полуторамиллиметровой углеродистой стали.
4. При повреждении секции возможна утечка находящегося внутри специального раствора.

Схема монтажа

Общим недостатком всех отопительных радиаторов считается то, что при несоблюдении расстояния, то есть при близком расположении к стене, снижается возможность нормальной циркуляции теплого воздуха. Кроме этого, подобная установка затруднит уборку скопившейся пыли за батареей. Поэтому рекомендуется соблюдать главное правило расположения секций для отопления согласно общеустановленным нормам, что отмечено в СНиП.

Нижнее подключение
