Размеры фундаментных блоков, отклонения, маркировка, конструктивные особенности

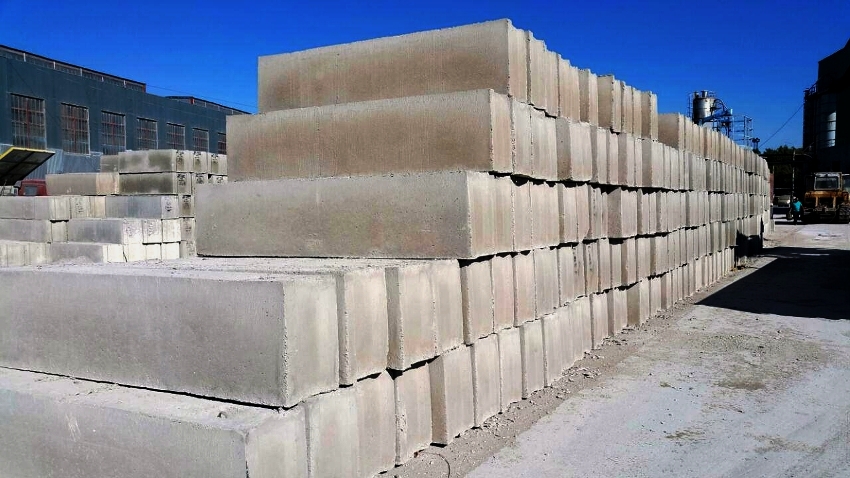

Виды ФБС

Строительные материалы для производства фундаментно-стеновых изделий:

1. Армированный бетон (железобетон);
2. Бетон с присутствием керамзита (керамзитобетон);
3. Силикатобетон высокопрочный.

Изготавливаются фундаментные бетонные блоки из цементно-песчаного раствора с добавлением щебня или гравия и марок портландцемента M 150, M 100, M 200. Чем выше марка цемента, тем прочнее будут штучные изделия и надежнее их установка, но вместе с прочностью увеличивается и стоимость фундаментных блоков. В зависимости от этажности зданий меняется и состав раствора для жби – для малоэтажных частных домов гост разрешает использовать цемент марки от M 150, для высотных зданий – выше M 200.

1. При весе тяжелых блоков фбс 300-1500 кг (маркировка на изделии – символ «Т») такая зависимость объясняется прочностью и надежностью конструкции;
2. Для легких элементов из керамзитобетона в маркировке используют символ «Л». Вес таких блоков фбс – 260-1500 кг.

При изготовлении блоков фбс марки «Л» имеют место повышенная гигроскопичность строительного материала и недостаточная для строительства высотных объектов прочность. Уменьшение влагопроницаемости достигается гидроизолированием поверхностей элементов и дренированием всего фундамента. Прочность блоков фбс из керамзитобетона увеличить нельзя, поэтому их применяют только в частном строительстве.

В состав силикатобетонных блоков фбс входит известь. Вес таких изделий колеблется между «Т» и «Л», поэтому обозначается символом «С» – средний, масса одной единицы – 300-1630 кг. Согласно требованиям гост, блоки фундаментные из силикатобетона не разрешено применять в условиях высокой влажности, и для возведения фундаментов они не подходят.

Силикатобетонные блоки ФБС

Надежные отечественные производители блоков фундаментных: цены изделий

Блоки бетонные ФБС входят в состав продукции, которая выпускается на любом бетонном заводе. Очень часто изделия изготавливаются без соблюдения всех тонкостей и этапов технологического процесса. В качестве исходного сырья может быть использован разномарочный бетон. Поэтому при выборе качественного и надежного материала следует выбирать компании, которые зарекомендовали себя с лучшей стороны на мировом строительном рынке.

Одним из самых крупных предприятий в России по производству строительного материала из бетона является Завод промышленных строительных деталей. Продукция отличается прочностью и высоким качеством изготовления, что осуществляется согласно требованиям ГОСТа. Стоимость фундаментных блоков начинается от 1200 руб./шт.

Российская компания «Вира» специализируется на изготовлении изделий из бетона. Ассортимент продукции насчитывает более 400 позиций, среди которых находятся стеновые фундаментные блоки. Цена за штуку изделия зависит от его габаритов и составляет в среднем 1650 руб.

Фундаментные бетонные блоки отечественных производителей являются самым надежным и практичным решением прогрессивной индустрии

Еще одним популярным отечественным производителем является компания «Мастер». Она изготавливает все типы бетонных блоков, цена которых зависит от типа продукции и начинается от 1150 руб./шт.

Александрийский керамзитовый завод выпускает различные виды изделий из бетона. Большим спросом пользуются маленькие бетонные блоки, которые могут применяться при возведении несущих стен, ограждений и колонн или употребляться в качестве опорных элементов в подвальных и полуподвальных помещениях, цокольных этажах. Изделия изготавливаются в специальных формах, благодаря чему имеют точные размеры. Цена фундаментных блоков 200х200х400 мм стартует от 55 руб./шт.

Еще одним надежным производителем считается Златоустовский завод, который выпускает широкий ассортимент ФБС, ФБП, ФВП, лестниц, панелей, перемычек и дорожных плит из бетона. Изделия отличаются приемлемой стоимостью. Цена блока фундаментного ФБС начинается от 950 руб./шт.

Стоимость фундаментных блоков ФБС начинается от 1200 руб./шт

Сортамент размеров фундаментных блоков по серии

Чаще всего при строительстве фундаментов используется несколько типоразмеров ФБС. Чтобы точно определить, какое количество изделий придется приобрести делают специальный чертеж (развертку), где подробно раскладывают изделия по всей длине и высоте подвальной стены с учетом перевязки между блоками (минимальная составляет 25 см).

В таблице ниже можно увидеть размеры блоков, изготовленных по серии (типовых) вне зависимости от того, какой материал использован.

Маркировка	Высота, мм	Ширина, мм	Масса одного изделия, т
Длиной 2400 (2380) мм
ФБС.24.6.6	600 (580)	600	1,96
ФБС.24.5.6	500	1,63
ФБС.24.4.6	400	1,3
ФБС.24.3.6	300	0,97
Длиной 1200 (1180) мм
ФБС.12.6.6	600 (580)	600	0,96
ФБС.12.5.6	500	0,79
ФБС.12.4.6	400	0,64
ФБС.12.3.6	300	0,46
ФБС.12.6.3	300 (280)	600	0,46
ФБС.12.5.3	500	0,39
ФБС.12.4.3	400	0,31
Длиной 900 (880) мм
ФБС.9.6.6	600 (580)	600	0,7
ФБС.9.5.6	500	0,59
ФБС.9.4.6	400	0,47
ФБС.9.3.6	300	0,35

В таблице приведена масса для изделий из тяжелого бетона плотностью 2400 кг/м3.

Развертка фундамента.

Ширина фундаментного блока выбирается в зависимости от толщины стен здания. Допускаются небольшие свесы надземных конструкций. Например, для кирпича величина выступа не должна превышать 4 см с каждой стороны. Это позволяет использовать фундаментные блоки шириной 600 мм под стены 640 мм, 500 мм под стены 510 мм.

Длина фундаментного блока подбирается по развертке. Размещают изделия разных размеров так, чтобы стенка сложилась ровно, без сильных выступов. Если не удается уложить блоки стандартной величины, допускается раскалывать элементы по длине.

Чаще всего используют изделия высотой 600 мм. Блоки 300 мм применяются в качестве доборных, при необходимости сделать отверстия в ленточном фундаменте (продухи, вводы и выводы сетей).

Характеристика и особенности блоков фундаментных ФБС

ФБС производят из бетонного раствора плотностью от 1800 до 2400 кг/м3. Спецификация предполагает такие три варианта смеси: с прочностью выше В7.5 (марка М100), минимум В12.5 (марка М15), тяжелые бетоны прочностью от В3.5 (марка М50) до В15 (марка М200).

Стойкость к воздействию низких температур, которую демонстрируют ФБС, должна быть равна минимум F50 (что означает, что фундаментный блок может выдерживать минимум 50 циклов замораживания/оттаивания). Оптимальный уровень влагостойкости – W2, теплопроводность блока достаточно высокая, но для фундамента это не страшно.

Обозначая размеры ФБС, указывают его величину в дециметрах, округляя в сторону увеличения. Кроме габаритов, также указывают тип бетона, из которого сделан ФБС: тяжелый (Т), силикатный (С), керамзитовый (П, с пористым основанием).

Пример расшифровки маркировки блока ФБС-24-4-6 Т: размер фундаментного блока равен 240 сантиметрам в длину, 40 и 60 сантиметров стороны, сделан он из тяжелого бетона. Маркировка может быть выполнена в разных вариантах (с точками, дефисом, пробелами), но всегда предполагает указание основных величин.

Вес ФБС стартует от 260 килограммов, поэтому строительство фундамента осуществляется исключительно с привлечением спецтехники, своими руками работы выполнить не удастся.

В строительстве жилых объектов обычно используют блоки фундаментные небольшой длины, многоэтажных и промышленных зданий – самые большие. В производстве блоков допускается определенная погрешность в размерах. Допустимые погрешности размеров в стандарте:

• По высоте/ширине – отклонение до 8 миллиметров.
• Длина – не больше 13 миллиметров.
• По вырезу – до 5 миллиметров.

При покупке и выборе блоков важно обращать внимание на соответствие размеров и массы ФБС. Так, если вес ниже указанной величины, а размеры нормальные, это говорит о наличии пустотных участков в блоках, плохом уплотнении материала, что негативно сказывается на его прочности. Такие блоки лучше не использовать в строительстве фундамента

Такие блоки лучше не использовать в строительстве фундамента

Такие блоки лучше не использовать в строительстве фундамента.

Для облегчения процесса монтажа блоки производят со специальными металлическими проушинами, которые располагают сверху. Делают их из периодического металлопрофиля или стали. При необходимости можно заказывать блоки небольших размеров без петель. По ГОСТу, на блоках не должно быть трещин, деформаций.  Кроме основных видов, для строительства жилых и общественных зданий выпускают также блоки ФБП, ФБВ и другие.

Плюсы применения изделий для основания здания

Основные преимущества использования продуктов для формирования фундамента:

• продолжительность. Срок службы после правильной установки может превышать столетие;
• рентабельность. Необязательно изготавливать опалубку и проводить работы, связанные с бетоном;
• исправленный размер. Использование изделий стандартных размеров упрощает расчеты, облегчает монтажные работы;
• ускоренный темп. Монтаж крупногабаритных изделий производится достаточно быстро.

Для установки элементов, составляющих фундамент, необязательно привлекать большее количество рабочих, что снижает интенсивность работ.

Какой бетон используют при формовке ФБС

Понятие ФБС

ФБС – это прочный и надежный материал, который применяется как в частном, так и коммерческом строительстве

ФБС – это прочный и надежный материал, который применяется как в частном, так и коммерческом строительстве. Среднестатистического потребителя такие блоки привлекают в качестве материала для монтажных работ по созданию жилых домов. Данная аббревиатура имеет такую расшифровку: фундаментные блоки стеновые. Более экономичного и практичного материала на сегодняшний день не существует.

Данные изделия, создаются из цемента выше М 50, который имеет высокую прочность и стойкость к морозу. Производство происходит выливанием их в формах, от которых и отталкиваются размеры ФБС. Стоит отметить, что данные требования прописаны в 78 и 85 статье Гост 13579.

Общие черты применения блоков

Прежде, чем начать закладку фундамента нужно провести геодезический анализ почвы, который проверяют сочетаемость ее с планом проекта

Прежде, чем начать закладку фундамента нужно провести геодезический анализ почвы, который проверяют сочетаемость ее с планом проекта. Затем этой организацией выдается разрешение на покупку и дальнейшую установку блоков. Ведь для каждого типа грунта существуют определенные виды ФБС. Гост. 78 выдвигает список требований и рекомендаций относительно различных земельных типов:

• Если на территории песчаные грунты, то блоки нужно устанавливать неглубоко, до 0,7 метров;
• Для щебневой почвы наоборот, нужно помещать ФБС глубоко;
• Для почвы с примесями глины нужно выбирать самые прочные модели, например, ФБС 24.

В данной статье описана блочная конструкция для фундамента, которая на сегодняшний день считается одной из самых востребованных технологий возведения основания. Также мы изучили типы сборных элементов, размеров, особенности регулирования производства и маркировки. Надеюсь, представленная информация пригодится вам в практической деятельности.

Выбор размеров фундаментных блоков

Габариты изделий наравне с видом бетона и его классом по прочности на сжатие определяют:

• прочность возводимой конструкции,
• технологический процесс сборки элементов,
• сроки проведения работ «нулевого» цикла,
• цену блоков.

Размеры ФБС блоков выбираются в зависимости от:

• типа грунта, его прочности и устойчивости,
• толщины стен и перекрытий,
• веса строения, определяемого его габаритами и строительными материалами,
• требуемой конструкционной прочности фундамента,
• вида кладки,
• площади фундамента.

При подборе размеров и расчете количества блоков оптимальным считается 4-5 штук на длину стены. Например, для стандартной 10-ти метровой стены дома предпочтительней будет 4 блока длиной 24 дм, чем 8 штук длиной 12 дм.

Чем более неустойчивый грунт, тем больше габариты несущих элементов. Например, для возведения фундамента на глинистых и суглинистых грунтах, которые и сами оказывают давление на конструкцию, должны использоваться крупногабаритные блоки ФБС 24.6.6. А для песчаных сухих грунтов для закладки на глубину 60 — 70 см подойдут средние — ФБС 12.6.6-т. Такая же прямая зависимость размеров и с расчетной нагрузкой на основание.

Ошибочно считать, что ширина блоков всегда равна толщине стен. Допускается выступание стены с одной стороны до 10 см, а если выступание двухстороннее, то до 6 см с каждой стороны. Обычно используются блоки разных размеров для наиболее плотной укладки и оптимальной перевязки швов. Фундаментные блоки, изготовленные по  ГОСТ 13579-78, благодаря высокой точности размеров и прямолинейности, при правильной укладке способны свести к минимуму кривизну комбинированного фундамента и служат отличным направляющим ориентиром при последующей кладке стен.

Пошаговая инструкция укладки фундамента

Для начала укладки бетонных блоков на фундамент выкопайте котлован (траншею)

Чтобы установка не доставляла неудобств, важно узнать размеры блоков ФБС (таблица 1) и выкопать траншею пошире. Дно очищено от камня, неровности сглажены, основание засыпано песком

С песчаной почвой проделывать эту работу не рекомендуется. Чтобы кладка фундамента из бетонных блоков прошла успешно, необходимо подготовить основание.

Подготовка основания

Рисунок 5 — Фундамент из бетонных блоков

Для песчаной основы понадобится деревянный брус высотой 50 — 100 мм. Насыпь из песка сделайте на 200 мм шире основания фундамента. После установки деревянного бруса (обязательно проверьте ровность поверхности) необходимо засыпать внутрь смоченный песок и утрамбовать.

Для увеличения площади основания стартовый ряд укладывается шире основной части (можно использовать фундаментные плиты ФЛ или залить основание монолитным ленточным фундаментом).

Расстояние между кладкой плит может составлять до 700 мм. Также уложите первый ряд ФБС так, чтобы швы, расположенные вертикально, были над подушками.

Укладка блоков

Чтобы приступить к установке фундамента из блоков ФБС, нужно понимать, как класть блоки. Монтажные работы начинаются с разметки. Столбы устанавливаются согласно чертежу и по ним протягивается проволока. Чтобы было удобнее укладывать ряд, сначала расставьте блоки по углам и пересечениям. Вертикальные швы максимально заполнить раствором или утрамбовать землей. Образовавшееся при установке пространство между блоками заливается бетоном и выравнивается до получения монолитной вставки между блоками.

Слой раствора между верхним и нижним рядом должен быть не менее 15 мм. Вертикальные швы заделывают слоем бетона 250-600 мм. Для усиления перевязки между рядами используйте арматуру. При укладке не забудьте проделать отверстие для канализационных труб.

Подсказка Подсказка! При закладке фундамента используйте такие типы бетонных блоков для фундамента, как ФБС24.4.6-Т. Их длина позволит рационально распределить нагрузку на тело плиты, уменьшить количество швов и сэкономить время (ширину и высоту выбирайте на свое усмотрение

Как правильно подобрать размеры ФБС блоков

При создании фундаментов используются самые разные блоки. Для точного определения размеров и количества элементов основание раскатывается: по специальному чертежу выполняется условное расположение всех элементов по длине / высоте стены подвала конструкций. Повязка между блоками должна быть не менее 25 сантиметров.

Ширина ФБС выбирается исходя из толщины стен здания. По стандарту допускается небольшой свес подвесных конструкций. Если вы собираетесь возводить стены из кирпича, свес по сторонам не должен превышать 4 сантиметра. Допускается использование блоков шириной 60 см для стен шириной 64 см и 50 блоков для конструкций шириной 51 см.

Длина ФБС определяется на основе развертки, в которой размещаются элементы разной длины таким образом, чтобы они были установлены равномерно, без выступов. Желательно, чтобы на одну стену приходилось не более 5 элементов.

Что касается высоты, то для возведения фундаментов и стен обычно используются изделия высотой 58 сантиметров. Блоки высотой 28 сантиметров используются как составные элементы (дополнительные), при необходимости проделывают отверстие в фундаменте для входа / выхода сетей, форточки и т.д.

Важным показателем является масса ФБС, что немаловажно при выборе спецтехники, применяемой для выполнения монтажных работ. Также этот параметр важен при организации доставки блоков к объекту путем загрузки / выгрузки элементов

Без привлечения спецтехники допускается монтировать только небольшую ФБС размером 20х20х40 сантиметров.

Как построить фундамент из блоков ФБС

Фундамент дома из блоков ФБС

ФБС (фундаментный блокстеновой) – элемент сборных железобетонных конструкций, предназначенный дляустройства фундаментов под дома с различной этажностью, стеновыми материалами укоторых являются каменные или другие материалы.

Фундаментные блоки производятсяв заводских условиях из бетонов марки М100-М200, с усилением конструкциимонтажной арматурой. На торцевых сторонах имеются специальные пазы, дляобеспечения прочного соединения отдельных элементов между собой. В такихизделиях отсутствуют внутренние пустоты, они производятся полностьюмонолитными. Поэтому имеют высокий уровень прочности к любым типам нагрузок.

Типоразмеры фундаментных блоков

В зависимости от назначения, атакже от проектных нагрузок на фундамент, ФБС производятся различных размеров:

• длина блока – 2400, 1200, 900 мм;
• ширина блока – 500, 400, 300 мм;
• высота блока – 600, 300 мм.

Маркировка блока включает всянеобходимую информацию о его геометрических размерах (в дм), к примеру:ФБС-24-4-3, где:

• 24 – длина;
• 4 – ширина;
• 3 – высота.

Кроме геометрических размеровможет указываться тип материала, из которого производится блок:

• «С» — силикат;
• «П» — керамзит;
• «Т» — тяжелый бетон.

Преимущества фундаментов из ФБС

Такие фундаменты имеют рядпреимуществ перед основаниями, смонтированными из других материалов.

• Устройство фундамента из ФБС занимает минимум времени.
• Нет необходимости ожидания набора прочности конструкции, кладка стен может производиться сразу по окончании монтажных работ.
• Монтаж может выполняться в любую погоду и при любой температуре наружного воздуха.
• Фундамент, изготовленный из монолитных блоков, отличается высоким уровнем прочности и длительным сроком эксплуатации.
• ФБС используются для монтажа фундаментов при высотном и малоэтажном строительстве.
• Материал блоков отличается высокой устойчивостью к различным агрессивным средам.

Недостатки фундаментов из ФБС

Наряду с достоинствами, такиефундаменты имеют и свои минусы.

• Для транспортировки блоков к месту укладки и монтажа фундамента требуется привлечение специальной транспортной и грузоподъемной техники, что увеличивает общую стоимость строительных работ.
• Устройство фундамента требует проведение дополнительных гидроизоляционных работ, направленных на защиту бетона от воздействия влаги.
• Часть межблочных пространств, в местах ввода инженерных систем и коммуникаций, необходимо закладывать кирпичом.
• Большой расход цементно-песчаного раствора для заделки межблочных швов.
• В некоторых случаях приходится «колоть» блоки для получения нужного размера.

Подготовительные работы

На данном этапе производитсярасчет количества блоков, необходимых для устройства фундамента, их размеры,схема укладки. При расчетах учитываются нагрузка на фундамент, типы грунтов иих несущая способность, наличие и глубина залегания грунтовых вод, этажностьпостройки.

Для устройства фундаментапонадобятся следующие инструменты и расходные материалы.

• Растворомешалка.
• Лопаты.
• Тачка.
• Трамбовка.
• Измерительные приборы.
• Шнуры, колышки.
• Молотки, мастерки.
• Цемент, щебень, песок.
• Гидроизоляционные материалы.

Подушка под фундамент

На плотных грунтах требуетсяустройство подушки, на которую будут укладываться блоки. Такая подушка состоитиз слоя щебня толщиной около 10 см, который служит также в качестве дренажнойсистемы и слоя песка около 5 см. Поверхность подушки должна тщательнотрамбоваться.

Монтажные работы

Из фундаментных блоковвозводятся монолитные и ленточные фундаменты. Блоки укладываются в видекирпичной кладки с обязательной перевязкой швов. Для скрепления используетсяцементно-песчаный раствор. Для придания большей прочности между рядами блоковможет укладываться арматурная сетка. Толщина швов не более 2 см.

Устройство армированного пояса

При значительных нагрузках нафундамент, а также для перекрытия подвального помещения, по верхней плоскостиблоков устраивают арматурный пояс, толщиной 200-300 мм. Для этих целейиспользуют бетонный раствор и арматуру толщиной около 10 мм.

Пояс равномернораспределяет нагрузку от плит перекрытия и будущих стен здания. Для устройства армопояса делается опалубканеобходимых размеров, в нее укладывается арматурный каркас и заливаетсябетонной смесью.

Технические характеристики блоков ФБС

Фундаментные блоки ФБС имеют точные габариты, прописанные в ГОСТ 13579-78:

• Длина отливок может быть 0,88, 1,18 и 2,38 м с погрешностью 13 мм.
• Ширина — 0,28 и 0,58 м ±8 мм.
• Высота — 0,3, 0,4, 0,5, 0,6 м ±8 мм.

Размеры блоков ФБС, ФБВ, ФБП

По требованию заказчика могут изготавливаться другие типоразмеры, но их параметры будут отличаться от ГОСТ.

Все параметры ФБС, которые заводы применяют при их отливке, собраны в сводную таблицу.

Типы фундаментных блоков

Виды блоков по ГОСТ

Есть несколько разновидностей полнотелых бетонных отливок, определяемых, как фундаментные блоки.

ГОСТ 13579-78 задает параметры ФБС — цельных прямоугольных изделий с металлическими петлями для монтажа. Они бывают с полостями для укладки арматуры (ФБВ) или с отверстиями, раскрытыми книзу и уменьшающими вес (ФБП). Для заливки блоков подходят разные типы бетона:

• тяжелый (Т), плотность 2,4 т/м3;
• облегченный керамзитобетон с пористым заполнением (П), 1,8 т/м3;
• плотный силикатный (С), 2 т/м3.

ГОСТ 13580-85 описывает железобетонные плиты ФЛ, которые рекомендуют для укладки в основание ленточного фундамента. Они имеют трапециевидную форму, отлиты из тяжелого бетона, оснащены проушинами для простоты монтажа.

ГОСТ 28737-2016 распространяется на армированные балки из тяжелого бетона. Они служат опорой для стен нежилых построек. Могут быть сборными или монолитными с длиной более 10 м. Маркируют их индексом БФ (БФМ) и номером от 1 до 6, который зависит от частоты опирающихся на фундамент колонн и размера балки.

Виды и маркировка

В стандарте 13579-78 приведены точные значения веса фундаментного блока ФБС. Здесь же указана марка арматуры, количество монтажных проушин и тип бетона. Все эти параметры отражаются в маркировке, указываемой на каждом готовом изделии. В нее входят:

• тип блока: ФБС, ФБП, ФБВ;
• округленные размеры в дециметрах: длина X ширина X высота;
• вид бетона: Т, П, С;
• номер стандарта, описывающего изделие.

Готовые фундаментные блоки ФБС могут иметь следующую примерную маркировку: ФБС 24.5.6-Т ГОСТ 13579-78. Это обозначение описывает фундаментный блок сплошной из тяжелого бетона с размерами 2, 38 м X 0,5 м X 0,58 м, выполненный по ГОСТ.

Стоимость и качество

Точно сказать, сколько стоит тот или иной фундаментный блок, можно только после обзвона нескольких заводов в вашем регионе. Цены отличаются значительно. Причем солидная разница может быть даже у производителей в одном регионе. Дело может быть в марке бетона. Тут уже вам нужно спрашивать и сравнивать. Не поленитесь попасть на каждое производство и осмотрите, оцените блоки, представленные там, по следующим параметрам:

Качество фундаментных блоков для ручной кладки нужно проверять

• Геометрия. Все блоки должны быть одинаковыми, грани ровными и четкими. Желательно также чтобы поверхности тоже имели минимум изъянов или не имели их вообще.
• Заявленную плотность можно сравнить в домашних условиях (речь о небольших блоках 20*20*40 см). Их нужно взвесить, сравнить габариты и вес. Высчитать плотность. Для керамзитобетона она не должна быть ниже 1800 кг/м3, для бетонов — не ниже 2000 кг/м3. Только такие можно использовать для фундаментов.
• Потом проведите краш-тест: бросайте блоки с одинаковой высоты на твердую поверхность. Они ни в коем случае не должны рассыпаться, сколы должны быть минимальными.

Эти несложные манипуляции позволяют определить качество бетонных блоков. Только не забудьте, какой из них принадлежит какой фирме (подпишите, или пронумеруйте).

Железобетонные блоки для фундамента (свойства)

Выбор блока бетонного фундаментального должен производиться на основе знаний о преимуществах и недостатках этого материала. Среди преимуществ

• Высокая стойкость к различным факторам биосреды, например, к возникновению таких микроорганизмов как плесень, грибок и т.д.;
• В случаи применений теплоизоляционных технологий, появляется отличная возможность создать теплый пол;
• Приемлемые экологические показатели;
• Высокая устойчивость к деформированиям, прочность и долговечность;

Среди недостатков:

• Высокие показатели веса, из-за чего монтаж таких изделий требует применения специальной техники (кранов и т.д.)
• Недостаточная герметичность швов кладки, что требует обустройства по внешней стороне блока слоя надежной гидроизоляции.
• Низкая теплостойкость, характерная и для всех ленточных заливок.

Какие бывают (размеры)

Как следует из названия, основная цель FBS — сделать фундамент и стены дома. Подобрать размер блоков ФБС по ГОСТ 13579-78. Согласно этому нормативному документу размеры фундаментных блоков могут быть:

• высота h — 0,3, 0,6 мм;
• ширина В — 0,3, 0,4, 0,5 и 0,6 м;
• длина L — 0,6, 0,8, 0,9, 1,2 и 2,4 метра.

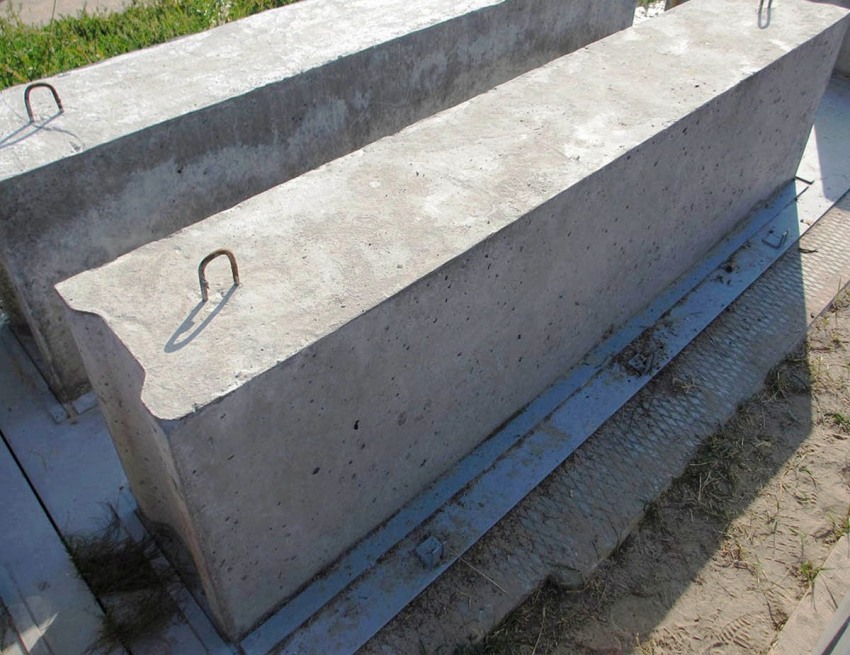

Блок ФБС, фото

Марка Размеры, мм Масса, т Класс бетона Расход материала

	L	Б	ЧАС			Бетон, м3	Сталь, кг
FBS24.3.6	2380	300	580	0,97	B7.5	0,406	1,46
FBS24.4.6	2380	400	480	1.3	B7.5	0,543	1,46
FBS24.5.6	2380	500	580	1,63	B7.5	0,679	2.36
FBS24.6.6	2380	600	580	1,96	B7.5	0,815	2.36
FBS12.2.6	1180	200	580	0,32	B7.5	0,133	0,76
FBS12.3.6	1180	300	580	0,485	B7.5	0,203	0,76
FBS12.4.6	1180	400	580	0,64	B7.5	0,265	1,46
FBS12.5.6	1180	500	580	0,79	B7.5	0,331	1,46
FBS12.6.6	1180	600	580	0,96	B7.5	0,398	1,46
FBS12.2.3	1180	200	280	0,16	B7.5	0,066	0,38
FBS12.3.3	1180	300	280	0,24	B7.5	0,1	0,38
FBS12.4.3	1180	400	280	0,31	B7.5	0,127	0,74
FBS12.5.3	1180	500	280	0,38	B7.5	0,159	0,74
FBS12.6.3	1180	600	280	0,46	B7.5	0,191	0,74
FBS9.2.6	880	200	580	0,235			0,36
FBS9.3.6	880	300	580	0,35	B7.5	0,146	0,76
FBS9.4.6	880	400	580	0,47	B7.5	0,195	0,76
FBS9.5.6	880	500	580	0,59	B7.5	0,244	0,76
FBS9.6.6	880	600	580	0,7	B7.5	0,293	1,46

Совет: Если при покупке было обнаружено, что размеры блока фбс отличаются от представленных выше, то перед покупкой такого материала нужно подумать об этом. Вероятно, это ручная работа, и будьте осторожны с ее качеством.

Процесс изготовления фундамента из блоков ФБС

Если позволяют характеристики грунта, то можно возвести основание только из блоков ФБС.

Однако наиболее широкое распространение получили так называемые сборно-монолитные фундаменты. Принципиальным отличием таких оснований от обычных монолитных ленточных фундаментов является то, что бетонирование необходимо производить только при обустройстве верхнего и нижнего армопоясов. Приводим краткую поэтапную инструкцию по изготовлению блочно-монолитного фундамента:

• Прежде всего, производим разметку и рытье траншеи (по аналогии со стандартным ленточным основанием).
• На дно траншеи засыпаем слой песка (толщиной 10÷20 см) и тщательно трамбуем с помощью виброплиты.
• Затем насыпаем такой же слой щебня и также тщательно утрамбовываем.

На заметку! На глинистых почвах в качестве подсыпки используют так называемую гарцовку (смесь песка, гравия и цемента), которая при непосредственном контакте с водой становится тверже окружающего грунта и защищает нижнюю поверхность основания.

• Обустраиваем невысокую опалубку для нижнего армопояса.
• Укладываем в нее плотный полиэтилен (для предотвращения быстрого удаления влаги).
• Монтируем двухярусный армирующий каркас (нижний слой – рабочий, верхний – конструкционный).

• Заливаем бетонный раствор.
• По достижению 20% прочности «подбетонки» (это приблизительно через сутки после заливки раствора) приступаем к монтажу блоков ФБС с помощью подъемного крана. Кладку начинаем с углов основания (технология аналогична кирпичной) и производим ее на песчано-цементный раствор, которым необходимо также заполнить вертикальные полости между изделиями. Второй и последующие слои делаем «вразбежку» с перекрытием блоков.

Важно! Правильность установки каждого блока контролируем (по вертикали и горизонтали) при помощи уровня

• После окончания укладки изделий обустраиваем опалубку для верхнего армопояса.
• Монтируем внутри ее армирующий каркас и заливаем все бетонным раствором.

Для информации! Верхний армирующий пояс выполняет несколько основных функций: выравнивает неровности, которые могут возникнуть при установке блоков; равномерно распределяет нагрузки на всю ленту фундамента и увеличивает прочность всего основания.

• Частично расшиваем наружные кладочные швы и заполняем их специальной смесью (с гидроизолирующей добавкой).
• Выполняем все необходимые работы по гидроизоляции фундамента.

И только после этого производим засыпку траншеи.

Какой бетон используют

Ленточный фундамент — это строительная конструкция, работающая преимущественно на сжатие (исключение составляют фундаментные подушки). Нет необходимости применять высокие марки и классы бетона. Согласно ГОСТ 13579-78:

• максимальный класс прочности на сжатие В15 (или марка М200);
• минимальный класс для изделий из керамзитобетона или тяжелого бетона В3,5 (или марка М50);
• минимальный класс для элементов из силикатного бетона В12,5 (марка М150).

Чаще всего для фундаментов применяют тяжелый цементный бетон В7,5 для блоков по серии ФБС и ФБВ. Для ослабленных ФБП используется более прочный материал В12,5.

Сборный ленточный фундамент.

Характеристики

Кроме материала, плотности, массы и цены, есть немало характеристик, на которые требуется обратить внимание. Есть еще множество параметров, по которым придется их выбирать

Типы и размеры

Фундаментные блоки имеют разную форму и профили, кроме того разные габаритные размеры. Изделия разной формы имеют разное назначение и маркировку:

• Цилиндрические колонны используются при устройстве фундаментов свайного и столбчатого типа. Они обозначаются буквой «Ф».

• Трапециевидные фрагменты служат хорошей опорой под ленточное или столбчатое основание (подушкой). Эти изделия маркируют «ФЛ». Все параметры и размеры описаны ГОСТ 13580-85.

• Прямоугольные с дугообразными выемками на торцах называют «ФБС». Их используют при устройстве ленточного фундамента, а также для возведения стен цокольных этажей. Размеры и параметры выдерживаются согласно ГОСТ 13579-78.
• Есть еще пустотелые блоки, которые используют для изготовления несъемной бетонной опалубки при изготовлении монолитного ленточного фундамента. Обозначаются они «ФБП». Такие блоки необходимы при возведении многоэтажных домов. Получается тогда очень надежный фундамент. Но для малоэтажного строительства их применение избыточно: слишком большой запас прочности для бани, пусть даже и двухэтажной. Их описывает тот же стандарт, что и ФБС — 13579-78.
• В некоторых случаях могут понадобиться балки — они есть прямоугольного и трапециевидного сечения, маркируются «БФ». Их размеры нормирует ГОСТ 28737-90.

После букв, которые обозначают тип изделия, следует набор цифр. Они отображают габариты блоков, указанные в дециметрах. Первая цифра — длина, вторая — ширина, и последняя — высота. Например, ФБС-24-6-6  — это блок прямоугольной формы, длиной 240 см, высотой и шириной 60 см. Обозначение ФЛ-6-12-3 расшифровывается так: блок трапециевидной формы (подушка), длиной 60 см, шириной 120 см и высотой 30 см.

Есть блоки-балки. Они тоже иногда необходимы в строительстве

Использование всех этих блоков предусматривает использование кранов или, как минимум, лебедки. Но есть совсем небольшие блоки, размерами 20*20*40 см. Их заливают на тех же заводах в стандартные формы. При заливке работают вибропрессовочные машины, которые увеличивают плотность раствора. Используют при этом смесь из портландцемента,  песка и более крупного заполнителя. Заполнителем может быть гравий, и тогда блок — бетонный, или керамзит, и тогда он, соответственно керамзитобетонный.

Маломерные бетонные блоки бывают полнотелые и пустотелые. Полнотелые используют для кладки фундаментов нетяжелых зданий на надежных грунтах, пустотелые — для возведения стен. Работать с ними можно без техники: масса не бывает больше 40 кг. Но при устройстве такого фундамента нужно создавать дополнительные армирующие пояса. В некоторых случаях, в каждый горизонтальный шов укладывают металлическую сетку. А для повышения прочности можно еще сделать и армирующий пояс большей высоты. Все зависит от условий на участке и конструкции здания.

Морозостойкость

Эта характеристика важна для большей части территорий нашей страны. Любой из материалов выдерживает некоторое количество циклов заморозки и размрозки. Для повышения этого показателя в раствор добавляют разнообразные присадки. Понятно, что чем больше циклов переносит бетонный блок без разрушения, тем дольше будет служить фундамент.

Таблица размеров блоков ФБС

Устойчивость к средам

При наличии на участке кислых или щелоченных почв, необходимо соответственно выбирать тип бетона. Если говорить о Подмосковье, то большая часть грунтов кислая, потому тут необходимо использовать блоки со щебнем в качестве заполнителя: он придает изделиям стойкости к кислотным воздействиям.

Размеры ФБС блоков по ГОСТ и допустимые отклонения – таблица
