Как правильно подобрать винтовые сваи по размеру: диаметру и длине?

Расчет количества винтовых свай с помощью калькулятора

Калькулятор свай

1. Укажите длину сторон вашего строения.
2. Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
3. Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
4. Выберите строительный материал вашего сооружения.
5. Укажите тип грунта на участке.
6. Укажите количество углов планируемого дома.
7. Укажите высоту цокольного этажа из предложенных вариантов.
8. Отметьте, собираете ли вы устанавливать камин/печку.
9. Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

Винтовой фундамент служит отличным решением с точки зрения экономии времени и денег, а также по показателям качества итогового результата. Кроме того, монтаж такого типа основания прост и не вызывает затруднений у строителей. В некоторых случаях, застройщик может выполнить установку своими силами (частное домостроение).

Фундамент глубокого заложения

Другой вариант заложения свайного фундамента – глубокий. Для определения глубины пользуются также качественными показателями почвы, на которой возводится конструкция. При изысканиях выявляют максимально плотный грунт, на который опора будет надежной и устойчивой, в этом месте и ставят отметку глубины заложения.

Бурение и установка свай бригадой рабочих.

Используется глубокий тип заложения в таких случаях:

• когда необходимо возвести сооружения большой массы, высотных, построенных из кирпича;
• когда уровень, на котором промерзает почва в данном районе не больше 2.5 метров;
• расположение уровня вод в грунте меньше ГПГ.

От чего зависит допустимая нагрузка

Если давать определение понятию несущая способность, то она представляет собой максимально допустимое давление на элемент фундамента, которое он выдерживает. Расчетная нагрузка на одну винтовую сваю всегда должна быть меньше ее несущей способности. Равность значений нежелательна, поскольку стоит предусмотреть запас на случай возникновения непредвиденных обстоятельств.

Допустимая нагрузка на винтовую сваю зависит от следующих факторов:

• диаметр трубы и лопастей;
• прочность грунта основания;
• длина сваи.

При выполнении простейших расчетов для частного дома потребуется знать только прочностные характеристики основания и площадь лепестковой подошвы (лопасти). Расчет выполняется по следующей формуле:

В этой формуле N -несущая способность винтовой сваи (сколько она способна выдержать), F — значение несущей способности (неоптимизированное), γк — коэффициент надежности по нагрузке, принимаемый в зависимости от количества опор для здания и способа выполнения геологических изысканий.

Коэффициент γk назначается равным следующим значениям:

• 1,2 при проведении точных геологических испытаний грунта основания, путем выполнения зондирования и лабораторных исследований. Выполнить это самостоятельно невозможно. Способ не подходит для частного домостроения из-за высокой стоимости, которая сильно увеличит бюджет строительства.
• 1,25 при проведении испытаний с помощью сваи-эталона. Хотя этот способ проще, чем предыдущий, определить, сколько сможет выдержать грунт, способен только человек, имеющий знания в области геологии.
• При самостоятельных исследованиях почвы и использовании табличных показателей прочности коэффициент принимается в зависимости от количества опор. Если несущая способность определяется для винтовой сваи с низким ростверком, то значение составит 1,4-1,75 при количестве опорных элементов в пределах 5-20 штук.

Важно! Практичнее всего использовать второй способ т.к. полноценные геологические изыскания дороги, а самостоятельное изучение грунта на глубине вкручивания свай практически нереально. Чтобы найти F, потребуется выполнить вычисления по следующей формуле:

Чтобы найти F, потребуется выполнить вычисления по следующей формуле:

Здесь S — площадь лопасти, которая вычисляется по формуле для круга (S = πR² = (πD²)/4). Исходные данные приводятся производителем винтовой сваи. Для наиболее распространенных диаметров винтовой сваи можно воспользоваться таблицей ниже.

Диаметр винтовой сваи, мм

Насыпное основание без выполнения работ по уплотнению

Зная сколько способен выдержать грунт на один квадратный сантиметр и площадь опорной части винтовой сваи можно найти предварительное значение несущей способности F (без учета коэффициента по надежности). Значение подставляют в первую формулу и находят окончательную максимально допустимую нагрузку на один элемент фундамента.

Более подробно определить, сколько сможет выдержать свая можно по формуле 7.15 пункта 7.2.10 СП «Проектирование и устройство свайных фундаментов». Здесь учитываются все моменты, которые способны повлиять на несущую способность, а именно:

• условия работы;
• характеристики грунта;
• глубина залегания лопасти (прибавляется боковое трение);
• диаметр лопасти;
• характер работы сваи (на выдергивание или на сжатие).

Выполнить расчет достаточно сложно, потребуется найти множество коэффициентов и характеристик грунта (здесь учитывается не только несущая способность, но и угол внутреннего трения, удельное сцепление, удельный вес и др.). Для упрощения работы можно воспользоваться таблицами, которые приводятся для наиболее распространенных диаметров свай (чаще всего для частного домостроения используют 89 мм, 108 мм, 133 мм).

Для свай диаметром 89 и 108 мм можно привести следующую таблицу:

Несущая способность свай 89 и 108 мм при диаметре лопасти 300 мм в тоннах с учетом глубины залегания винта

Несущая способность элементов диаметром 89 достаточна для того, чтобы использовать их в качестве фундаментов под одноэтажные дома из легких материалов (каркасные, бревенчатые, брусовые). При возведении двухэтажных строений лучше вместо 89 диаметра выбрать 108 или больший. Если опирать на такие свайные фундаменты кирпичные и бетонные здания, при расчете получится очень большой диаметр элементов и частое их расположение (зависит от характеристик грунта), да и не в каждой компании найдется специалист способный рассчитать массивное здание на винтовых сваях. Выгоднее использовать другие типы фундаментов.

Допустимые величины

Согласно имеющимся стандартам, установлено меньшее расстояние между сваями для каркасного объекта равное величине 3d. Буквой d обозначается диаметр используемой сваи. К примеру, при деревянных сваях требуется придерживаться определенного размера в 70 см, у железобетонных свай это значение равно 90 см. Это требование является обязательным к соблюдению, в противном случае уменьшается уровень надежности фундамента, а значит и строения.

Максимальное расстояние между сваями ограничивается определенными требованиями. Специалисты считают, что в некоторых случаях монтаж свай осуществляется так, чтобы промежуток между ними равнялся 5d или 6d. Применимо расстояние между сваями в значении 8d. Для этого требуется наличие максимально надежной почвы и маленькой нагрузки на сам фундамент и грунт. Кроме того, эксплуатация объекта также должна быть маленькой.

Расстояние между сваями для каркасного объекта, установленного на песчаном грунте, применяется значение 4d. Это объясняется тем, что при использовании минимального промежутка, может уплотниться почва, что значительно затруднит последующие монтажные работы.

Чтобы выполнить правильный расчет требуется определение толщины уплотнения почвы, которое проявляется в процессе возведения фундамента. Это исключит возможность появления пространственного уплотнения при осуществлении монтажа свай. Поэтому установлен минимальный шаг, который равняется трем диаметральным величине опорного столба. Меньшее расстояние не предусматривается. Но есть исключения, например, монтаж свай наклонной разновидности, в данном случае промежуток сокращается вдвое.

Фундамент на винтовых сваях

Что такое винтовые сваи? В чем их особенность и удобство? И как с их помощью сделать фундамент? Винтовые сваи — это такая опорная конструкция. Представляет она собой систему труб, которые погружены в грунт на определенную глубину. В нижней части этих труб приварены спиралевидные лопасти (как на фото). Эта конструкция позволяет вкручивать сваи в грунт. А лопасти играют роль нарезки, примерно с таким же эффектом действия, как и на шурупах. Острый наконечник сваи позволяет легче ей входить в грунт. А нарезка помимо того, что используется для вкручивания, также является опорным узлом, на который собственно и опирается свая.

За счет чего держится опора и на сколько она надежна, спросите вы? Отвечаем: такая свая держится за счет силы трения, которая возникает между грунтом и боковыми поверхностями сваи (трубы). Усиливают такую конструкцию те самые лопасти, о которых мы уже говорили. На них и о приходится часть нагрузки, что делает такую опору весьма надежной, при грамотной установке конечно. Кстати, сама установка таких свай имеет массу тонкостей, которые нужно соблюдать. Несоблюдение их может привести к тому, что свая будет хлипкой и ненадежной. Так вот, чтобы равномерно распределить нагрузку на каждую сваю, установка выполняется по заранее просчитанной схеме. Образуется так называемое свайное поле. Оно обеспечивает равномерную нагрузку на каждую опору.

Ростверк

Когда сваи уже погружены их верхние части срезают таким образом, что бы получилась ровная плоскость. Затем делают ростверк или по другому называют несущий пояс. Он-то и является основной конструкцией, которая распределяет нагрузку от стен. А самое главное, благодаря ему нагрузка на систему свай распределяется равномерно, не перегружая не одну из свай, что придает данной конструкции надежность и долговечность.

Строение и функции ростверка очень схожи с конструкцией ленточного фундамента. Отличием в данной конструкции является то, что у ростверка, вместо опоры на грунт, как у ленточного фундамента происходит на сваи. Для того чтобы конструкция приобрела жесткость и была менее восприимчива к боковым нагрузкам, полые трубы свай заливают бетоном после их установки. Это и создает дополнительную устойчивость и жесткость конструкции.

Конечно, и плюсы и минусы свайного фундамента имеют место быть. Но явным плюсом винтовых свай является то, что при их установке не обязательно погружать их до контакта с плотными слоями грунта, как с другими сваями. Особенность их конструкции позволяет надежно удерживать здание при достаточном углублении в грунт. Винтовые сваи являются висячим типом свай.

Устройство ростверка

Главные принципы расчета

Выполняя расчет шага винтовых свай, нужно принимать во внимание многочисленные факторы. Установка опор должна производиться на нужном расстоянии

Ошибочное определение величины может привести к тому, что стены просядут или расход средств будет избыточным.

Исходя из этого, необходимо учитывать следующие нюансы:

1. Фактическая масса наземной конструкции, строительных и отделочных материалов.
2. Средний ориентировочный вес бытовой техники, мебели и коммуникаций.
3. Примерный вес снега на крыше и максимальные порывы ветра.
4. Свойства, технические возможности труб, которые ставятся в качестве опор.
5. Резерв.

Придерживайтесь стандартов, указанных в СНиПе

Рассчитывая шаг винтовых свай, нужно отталкиваться от требований, указанных в техническом условии и СНиП. В качестве примера можно привести дом из бруса.

Для таких строений применяется коэффициент равный 140 кг нагрузки на 1м2 площади. При этом показатели расчета снега и ветровых порывов берутся из справочника, смотря, в каком регионе расположен строящийся объект.

В качестве резервного коэффициента берётся величина, равная 1,15 – 1,2.

Для примера можно воспользоваться таблицей, приведённой ниже:

Сама процедура расчета расстояния между винтовыми и буронабивными сваями не сложная. Общий вес строения нужно разделить на несущие способности каждой из опор.

Результатом станет величина труб, которые необходимо устанавливать для конкретного строения. Полученное количество распределяется по всей площади фундамента дома (как ставить, шаг установки и дистанция между ними рассказывалось ранее).

Нужно учитывать, что каждая отдельно взятая ситуация может существенно отличаться от предыдущей. Если в качестве примера взять 2 участка с расположенными общими границами, то в каждом из них могут быть различные геодезические особенности грунта. Исходя их этого, делать замер и расчет нужно индивидуально для любого строения.

Только правильно разработанный проект позволит грамотно произвести определение их количества и найти нужную дистанцию между фундаментными сваями

Так можно обезопасить себя и свой будущий дом от незапланированного ремонта стен в результате появления трещин, поэтому к вычислению данных коэффициентов нужно отнестись с полным вниманием и ответственностью

Расстояние между винтовыми сваями каркасного дома: Обзор +Видео

Одним из самых распространённых вариантов основания на сегодняшний день является свайный фундамент. Фундаменты на сваях известны уже очень давно. Впервые сваи стали применять при возведении мостов где безусловно требовалась надёжность и качество.

В этой статье мы рассмотрим какое же расстояние должно быть между винтовыми сваями у каркасника.

Возведение строений

Цоколь

Особенность свайного фундамента в том, что у него отсутствует классический цоколь и подвальные помещения. Обычно цоколь для него делают из фальш-панелей на обрешётке из металла или дерева. При этом нужно сохранить пустое пространство между ними и землёй, которое закладывается тротуарной плиткой.

Утепление фундамента на винтовых сваях и гидроизоляция

Особенность конструкции свайно-винтового фундамента, как её можно увидеть на многочисленных видео, подразумевает, что между полом и землёй остаётся зазор. В результате, первый требует утепления. Для этого можно использовать минеральную вату или пенопласт.

Схема утепления фундамента

Но, прежде утепления нужна гидроизоляция. Для этого все стыки и открытые части обрабатываются специальными составами. Последние, как и обвязка, могут быть изолированы рулонным материалом. Подпольное пространство стоит засыпать керамзитом, благодаря которому не будет гулять ветер.

Подвал

Подвала в классическом понимании, как его позволяет сделать ленточный, у дома на свайно-винтовом фундаменте нет. Но его можно заменить, вырыв котлован. В таком случае котлован делается до установки свай, а на его полу устраивается железобетонный плат. Это необходимо, поскольку сваи или обвязка будут плохо держаться в грунте котлована. Котлован надо утеплить и гидроизолировать.

Хорошим заменителем котлована может быть погреб. В любом случае, стоить работы будут дороже, чем простое устройство свайно-винтового фундамента.

Как определить площадь свайной подошвы

Лопасти при ввинчивании в грунт, сдавливают его пласты и осуществляют почвенное уплотнение. Когда свая установлена, она начинает играть роль подошвы и воспринимает на себя нагрузку здания. Для расчета нагрузки, которую могут выдержать опоры-трубы, нужно вычислить площадь подошвы каждого изделия.

Вычисляемая площадь представляет собой окружность, и образуемая винтовой лопастью фигура – круг. Расчет основан на формуле:

S=πR².

Значение радиуса в данном случае равно удалению самой крайней точки на лопасти винта от оси сваи. Обычно завод-изготовитель винтовых изделий снабжает свою продукцию готовыми таблицами, в которых указана площадь подошвы каждого вида изделий.

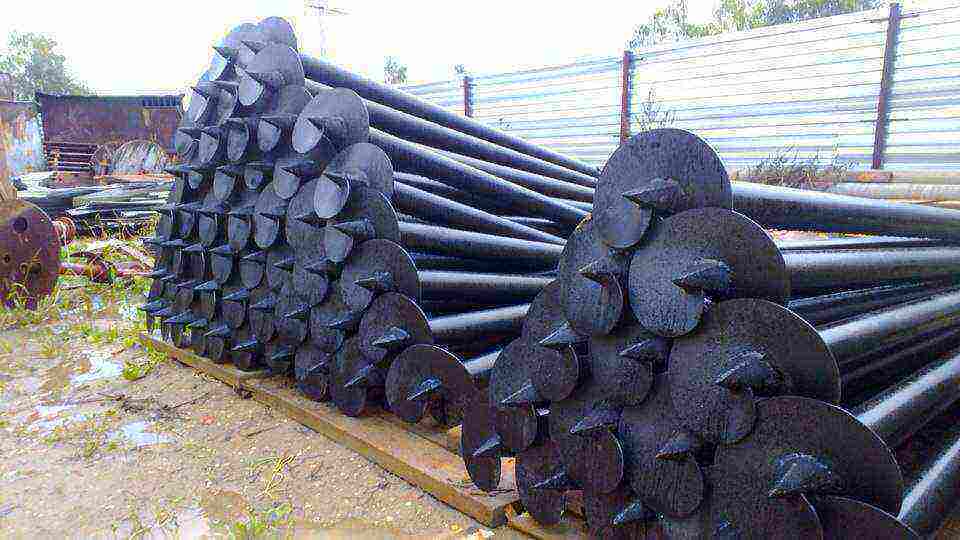

Заводские сваи с остроконечной лопастью

Технические характеристики

К техническим характеристикам винтовых свай относится:

• длина и материал ствола;
• диаметр ствола;
• вид лопастей, способ их соединения с телом сваи.

Диаметр

Диаметр свайных стволов подбирают из стандартного ряда, соотнося с расчётной нагрузкой:

• ᴓ89мм (лопасть ᴓ250мм) — под несущую нагрузку не выше 5 тонн (каркасно-щитовые строения в 1 этаж);
• ᴓ108мм (лопасть ᴓ300мм) — под несущую нагрузку до 7 тонн (дома из бруса, пеноблоков, каркасные двухэтажные);
• ᴓ133мм (лопасть ᴓ350мм) — под несущую нагрузку до 10 тонн (строения из кирпича, газобетона, швеллера).

Длина

Длину свай подбирают, основываясь на показателях плотности грунта (по таблице) и перепадах высот на участке застройки:

• при залегании суглинков до 1 м от поверхности длина сваи — 2,5 м;
• рыхлый грунт или плывун — длина сваи определяется по длине бура, достигшего плотных слоёв;
• при перепадах высот рельефа длина свай может отличаться на 0,5 м для разных участков.

Количество опор и расстояние между ними

Оптимальное расстояние между опорами:

• 2-2,5 м — для деревянных каркасов и блочных строений;
• 3 м — для домов из бруса и бревна.

Важно: для обеспечения надёжности цоколь строения не должен подниматься над землёй выше, чем на 60 см, а длина сваи должна иметь запас 20-30 см. Произведя вычисления по формуле К = P*k/S, необходимо распределить положение свай в периметре для сбалансированности принимаемой ими нагрузки:. Произведя вычисления по формуле К = P*k/S, необходимо распределить положение свай в периметре для сбалансированности принимаемой ими нагрузки:

Произведя вычисления по формуле К = P*k/S, необходимо распределить положение свай в периметре для сбалансированности принимаемой ими нагрузки:

• под каждый угол сооружения;
• в местах пересечения несущих стен и внутренних перегородок;
• у входной группы;
• внутри периметра, руководствуясь шагом в 2 метра;
• под печью или камином (не менее двух свай);
• под несущими стенами со стороны балкона или мезонина.

К сведению! Объективные условия могут потребовать увеличения количества свай по сравнению с расчётным — такой запас прочности позволит не бояться перемен, возникающих в процессе эксплуатации.

№2. Виды свай по технологии установки

Забивные сваи

Это, как правило, железобетонные сваи с заостренным концом. Монтаж происходит благодаря использованию специальных ударных установок. Сваи защищаются от разрушительных нагрузок благодаря наголовнику.

К основным преимуществам таких свай относится универсальность: использовать метод можно на любом грунте и в любую погоду. Скорость и производительность высока, а грунт вокруг сваи немного уплотняется, что повышает несущую способность будущего фундамента. Среди минусов – невозможность использования вблизи других строений, так как последствия воздействия ударной волны могут быть разрушительными.

Вибропогружные сваи

Заставить сваю погрузиться в грунт можно, если воздействовать на нее вибрацией. Вибрация передается на грунт, снижая его силу трения и сопротивления. Почва становится плывучей, а свая погружается под воздействием собственного веса. При подобном воздействии почва вокруг сваи также уплотняется, поэтому можно говорить о естественном усилении фундамента. Данный метод используется, когда имеют дело с песчаными и водонасыщенными грунтами. Сложнее приходится при работе с маловлажными и плотными грунтами, а для скальных пород вибрационный метод вовсе не подходит.

Среди преимуществ вибропогружных свай меньший шум и относительно небольшая стоимость обустройства. Без специальной техники, конечно, не обойтись, но ее можно взять в аренду. Жители Москвы и области могут обратиться в компанию «ИнтелСтрой», которая сдает в аренду вибропогружатели, причем вместе с квалифицированным персоналом. Все подробности можно узнать на странице https://vibrorent.ru/arenda/.

Винтовые сваи

Метод завинчивания используют для металлических и железобетонных свай со стальным наконечником. Винтовые сваи отличаются наличием лопастей на одном конце, благодаря которым и осуществляется их вхождение в грунт. Монтаж может осуществляться вручную, но проще использовать специальную технику.

Винтовые сваи используются на неплотных и подтапливаемых грунтах, а также тогда, когда необходимо обустроить фундамент в зоне с плотной застройкой, так что при строительстве дома в городе это отличный вариант.

Вдавливаемые сваи

В частном строительстве такие сваи используются крайне редко. На сваю воздействует большая статическая нагрузка, а оборудование, которое ее создает, требует наличия достаточного количества свободного места. Данный метод используют, когда работают с твердыми и плотными грунтами.

Буронабивные сваи

Это отдельный вид свай. Они создаются непосредственно на месте обустройства фундамента. Процесс создания состоит из таких этапов:

• подготовка скважин при помощи ударного или вращательного бура;
• установка обсадной трубы или заливка бетонного раствора, в зависимости от того, какой метод используется. Если выбран вариант с обсадными трубами, то сначала в скважину погружается специальная труба, которая укрепит стенки. В противном случае по ходу бурения скважины заливается раствор бетона, который имеет ту же функцию – укреплять стенки;
• погружение в скважину арматуры;
• заливка бетоном. В некоторых случаях после этого достают обсадные трубы, но часто используют трубы, которые не демонтируются.

Преимущество способа – относительная простота и дешевизна, поэтому в частном строительстве этот метод пользуется большой популярностью. Транспортировать длинные сваи не придется, зато необходимо будет подготовить большое качество бетона, а тут без бетономешалки никуда. Специалисты говорят, что неприятной особенностью данного способа является невозможность проконтролировать качество изготовляемых свай. Что же касается ограничений, то на грунтах, склонных к вспучиванию и горизонтальной подвижке, такой фундамент использовать нельзя.

Возведение фундамента

Возведение фундамента на винтовых сваях является одновременно делом простым и сложным. Простым, поскольку их конструкция позволяет существенно упростить и ускорить работы. Сложным же из-за того, что требуются точный расчёт и определённая последовательность работ.

Геология

Устройство фундамента должно начинаться с инженерно-геологических изысканий. Для их проведения нанимают геологов, имеющих на это право. Если речь идёт о коттеджном или дачном посёлке, то часто изыскания проводятся ещё на этапе разделения участков.

Их задачей является определения типа грунтов и их физических характеристик.

Расчёт

Возможно наиболее сложным этапом в возведении свайного фундамента является точный расчёт. Несмотря на то, что все детали приведены в СП 24.13330.2011 «Свайные фундаменты», они всё же требуют определённого опыта.

Сегодня можно найти калькулятор, который позволит автоматически рассчитать как типоразмер свай, так и их количество. Параметры от которых зависит типоразмер, включают в себя размер здания, его тип, тип почвы, включая её влажность и плотность. Все их учитывает хороший калькулятор.

Шаг

Одной из наиболее важных характеристик, определяемых при расчётах фундамента, является шаг. Конечно, его можно вычислить исходя из того, что показывает калькулятор, но есть определенные свойства, которые одинаковы всегда.

Так, шаг не должен превышать двух-трёх метров, иначе это может быть опасным для дома. В целом же, он должен быть на 20–30% меньше размеров несущих стен. Из видео-ролика вы узнаете как правильно рассчитать необходимое количество свай.

Вес конструкции

У каждой части конструкции дома есть свой вес, который влияет на расчеты по фундаменту. Он зависит от материалов, используемых при строительстве, а также размеров, от того является ли дом одно- или двухэтажным и т.д.

Обычно, наибольший вес имеют внешние стены и перекрытия. Так, в деревянном доме на два этажа, размерами 6 на 8 метров первые будут весить примерно 16 тонн, а вторые — 10 тонн. Общий вес всех конструкций может достигать 71 тонны. Проводя расчёт нагрузки это число увеличивают на тридцать процентов. Более же подробно всё посчитать позволит специальный калькулятор.

Нагрузка снега и ветра

Для отечественного климата очень важно учитывать в расчётах нагрузку, которую оказывают на дом снег с ветром. Если в некоторых регионах вторая особенно важна, то для большинства именно снеговая нагрузка является первостепенной

Для Центральной России она составляет не менее 100 килограмм на метр квадратный.

Количество свай

Количество рассчитывается исходя из их типоразмера, характеристик грунта, нагрузки, оказываемой домом. Всё это может посчитать калькулятор. Можно сделать расчёт вручную, строго следуя указаниям СНиПов.

Длина

Основными характеристиками, влияющими на длину, являются физические свойства грунта и глубина, на которую он промерзает. Чем грунт слабее, а глубина промерзания выше, тем длиннее и изделия.

Винтовые сваи | Винтовые анкеры для заземления | Установка качества 500+

Винтовые сваи , иногда называемые винтами , анкеры, винтовые сваи — , винтовые сваи для жилых домов и спиральные анкеры — стальные винты — в сваи и грунтовая система анкеровки, применяемая для строительства глубоких фундаментов. Винтовые сваи изготавливаются с использованием трубчатых полых профилей различных размеров для сваи или анкерного вала.

Структурные проекты нуждаются в инновационных и отличительных вариантах свай. Нет два свайных работ не являются точно таким же, что сохраняет наши инженер и производитель, работающие тяжело производить оптимальные настройки для винтовых свай.

Для изготовления винтовых свай на заказ требуется большой опыт. Обычно мы выполняем работы, которые требуют от производителя винтовой сваи более глубокого понимания структурных требований своей того, количество наших клиентов ограничено дизайном и технологией конструкции, потребностями в доставке, доступностью веб-сайта, доступностью оборудования и многим другим.

Нашим штатным инженерам нравится задача, связанная с включением спецификаций и разработкой инновационных альтернатив

Если у вас есть сложный проект, требующий дополнительных усилий и внимания, команда Helical Anchors Inc предоставит вам дополнительную поддержку и внимание

Что такое винтовые сваи?

Винтовые сваи — это фундамент, который устанавливается в грунт. Преимущество использования этих винтовых свай заключается в том, что они имеют минимальный шум и вибрацию. Экипажные сваи работают в любых почвенных условиях, даже в сейсмоопасных.

Какие преимущества у винтовых свай?

Винтовые сваи имеют ряд преимуществ. Вот некоторые из них. field

Сколько будет стоить установка винтовых свай?

При выборе стоимости винтовых свай необходимо учитывать определенные факторы:

• Расположение площадки
• Тип конструкции
• Тип работ (ремонт или новая конструкция)
• Состояние фундамента
• Глубина установки сваи

За более подробной информацией обращайтесь в Helical Anchors Inc, мы являемся производителями винтовых свай .

Как установить винтовые сваи ?

Винтовые сваи

обычно устанавливаются с помощью стандартных колесных экскаваторов, к которым прикреплен моментный двигатель, который используется для контроля крутящего момента, достигаемого во время установки, для проверки сваи устанавливаются на нужную глубину с помощью головки гидравлического привода. Прилагаемый крутящий момент и положение, в котором он должен быть приложен, зависят от конкретной сваи, с которой вы работаете.

Для чего нужны винтовые сваи?

Самой важной частью любой конструкции является ее фундамент, поскольку он обеспечивает прочность конструкции и делает ее готовой к борьбе с любым бедствием, включая землетрясение и торнадо. Когда винтовая свая пробуривается в земле, она смещает почву.И поэтому за счет диаметра вала он становится защищенным от всех препятствий

Как использовать винтовые сваи?

1. Просверлить винтовые сваи в почве до заданной грузоподъемности.
2. Разделите винтовые сваи через заданные интервалы, чтобы разделить вес конструкции.
3. Для переноса веса на сваи прикрепите кронштейн к основанию стены для ремонта фундамента.
4. Глубина установки винтовых свай должна выбираться таким образом, чтобы они обеспечивали необходимый крутящий момент.

Сколько требуется винтовых свай

Количество необходимых вам винтовых свай зависит от следующих факторов:

1. Рекомендуемое расстояние между сваями
2. Тип конструкции, для которой требуется
3. Состояние фундамент

Где взять винтовые сваи?

Мы являемся производителями винтовых свай и можем предоставить вам винтовые сваи отличного качества по доступной цене.

Как купить винтовые сваи

Вы можете связаться с нами, чтобы купить винтовые сваи у нас. лучшее качество винтовых свай, позвонив по телефону или отправив нам электронное письмо

анкера-шуруповерта

Как определить допустимую надежность фундамента

Если вы будете использовать этот вариант расчета, то не получите достаточно обобщенный результат запаса прочности. Для окончательного определения несущих возможностей необходимо руководствоваться следующей формулой:

N=F/ γ,

в которой N – это расчетная нагрузка, F – это неоптимизированное значение несущей способности, для определения которого необходимо умножить площадь винтовой опоры на возможность почвы. Что касается последнего обозначения γ, то это коэффициент, показывающий запас прочности конструкции. Значение этого параметра напрямую зависит от точного вычислительных операций несущей способности опорной почвы. Также на значение этого параметра оказывает влияние общее количество свай в фундаменте.

Оголовок винтовой сваи размер и другие особенности можно прочесть из данной статьи.

С учетом указанных данных, необходимо отметить, чему будет равняться приведенный коэффициент надежности:

1. Если общее число свай составляет 5-20, то этот коэффициент принимает значение 1,75-1,4. Принимают в расчет этот параметр при условии, когда определяется несущая возможность винтовых элементов с низким ростверком, монтаж которого выполняется на опорах висящего типа.
2. Коэффициент будет равен 1,25, когда процесс расчета опорной возможности ведется на почве, отделяемой в ходе зондирования при помощи саи-эталона. Провести такие исследования могут начинающие геологи, которые обустроили измерительную площадку с эталонной сваей на участке возведения основания.
3. Если точно была определена опорная способность почвы, которая рассчитывается в ходе ее зондирования и исследующих лабораторных исследований, то коэффициент надежности примет значение 1,2.

Винтовые сваи плюсы и минусы такой конструкции указаны в статье.

На основании указанной информации можно вычитать несущую способность для винтовых элементов 133, она будет составлять 3,5 т. Получить такой результат удается при точном определении аналогичной характеристики почвы. Еще можно получить результат на основании усредненных сведений о несущей способности почвы и сведений об общем количестве опор. В результате усредненное значение будет составлять 2,4 т.

На видео рассказывается, какую нагрузку выдерживают винтовые сваи:

Как правильно подобрать винтовые сваи по размеру: диаметру и длине?

Винтовые сваи – не затратный и надежный тип фундамента для строительства легковесных построек на слабых грунтах.

Чтобы фундамент исправно служил весь отведенный срок, необходимо исследовать геологию участка, найти проектные нагрузки и на основе полученных данных выбрать нужную конфигурацию опорных элементов.

Обсудим в статье размеры винтовых свай, какими они должны быть, чтобы фундамент был надежным и как правильно выбрать нужный размер.

Параметры элементов для строительства крепкого фундамента

Ассортимент металлических винтовых свай на отечественном рынке удивит начинающего строителя своим разнообразием.

Производители предлагают опорные элементы, отличающиеся между собой диаметром, длинной и массой.

От этих параметров меняется сопротивляемость фундамента нагрузкам, поэтому их обязательно нужно учитывать в предпроектных расчетах.

Под строительство легких и малоэтажных сооружений обычно используют трубы с диаметром наружного сечения в пределах 57 – 159 мм. Но для участков со сложным грунтом и для тяжеловесных построек целесообразно выбирать опоры с диаметром трубы более 200 мм.

Для почв с близким залеганием подземных источников и точкой промерзания на глубине 1,5 м подойдут сваи длиной 1,65 м, но в условиях переувлажненных грунтов высота столба может достигать 9 м. При этом толщина стен стальной трубы и лопастей должна быть равной или больше 4-5 мм.

Зависимость между параметрами отражена в таблице:

D, мм	Масса (кг) в зависимости от длины опоры (м)
1,6	2	2,5	3	3,5	4	5	6	7	8	9
57	11	12	14	16	18	20	24	28	32	36	40
76	12	14	17	19	22	25	30	36	42	48	53
89	14	17	20	23	26	29	36	42	48	54	60
108	22	25	30	35	40	45	55	65	75	85	95
133	27	31	38	44	51	57	70	84	94	110	124
159	38	45	55	64	74	83	102	121	140	159	178

В большинстве случаев для частного домостроения строители выбирают трубы диаметром 108 мм и не менее 2 м.

При возведении беседок, бань и гаражей можно использовать опоры с меньшими габаритами: d 76мм на 1,5 м или d 89 мм на 2,0 м.

Под некоторые типы ограждений также требуется закладка фундамента, при этом диаметр сваи может быть равным от 54 до 108 мм.

Зависимость размера оголовка от диаметра опоры

Типовой размер винтовой части свай имеет ширину и высоту, равные 25 см. Как правило, для оголовков используют высокопрочную сталь (09Г2С, 3СП5 и другие марки). При этом толщина конструктивного элемента должна составлять не меньше 4 мм. Зависимость между основными параметрами лопасти отражена в таблице:

Параметры винтовой части сваи, мм
D внутренний	D внешний	шаг гибки лопасти
57	200	3
89	250	4
108	300	5
133	350	6

Внутренний диаметр оголовка должен соответствовать размеру сечения сваи. Для различных нужд используют определенные типы оголовков, которые отличаются раскроем конуса. Для сложных грунтов используют сваи с усиленными удлиненными лопастями.

Как связана допустимая нагрузка с размером элементов свайно-винтового основания?

В задачи архитектора входит рассчитать, какую нагрузку может выдержать одна опора по отношению к их общему количеству. Самыми популярными на сегодняшний день остаются столбы с диаметром 57 – 159 мм. Нагрузки на каждый столб в зависимости от его толщины приведены в таблице:

Диаметр опоры, мм	Допустимая нагрузка, т
57	1,5
89	3,5
108	4,5
133	7,0
159	10,0

Исходя из представленных значений можно судить о назначении элементов:

• столбы с диаметром сечения до 108 мм подходят строительства каркасных и щитовых сооружений;
• d 133 мм – для кирпичных малоэтажных домов;
• d 159 мм – для построек из пенобетона с металлическими элементами конструкции.

Оптимальное значение

Однозначно указать оптимальное расстояние между соседними сваями винтового фундамента очень сложно. Необходимо учитывать массу специфических факторов, свойственных только данному участку, постройке и прочим условиям строительства и эксплуатации.

Однако, существуют определенные пределы, ограничивающие минимум и максимум шага между винтовыми опорами. По логике, оптимальным расстоянием должно быть среднее значение, однако в реальности ситуация выглядит несколько иначе.

По результатам экспериментов и практических испытаний выявлено, что оптимальным расстоянием является 2 м. Это значение подходит практически ко всем видам и типоразмерам свай, используемых в индивидуальном строительстве.

Оптимальное значение не должно использоваться как некое универсальное число, подходящее в любом случае. Каждый проект должен рассчитываться в индивидуальном порядке.

Заключение

Составляя проект, выбирают параметры фундамента и придерживаются установленных значений. Только так можно добиться оптимального соотношения между качеством полученного результата и финансовыми затратами на строительство основания.

При этом расчет фундамента у неопытного застройщика может вызвать затруднения, что приведет к ошибкам и нарушениям технологии. Поэтому, собственнику, который не имеет опыта и квалификации в данной сфере, стоит доверить проектные расчеты профессионалам. Любые отклонения в процессе строительства должны быть согласованы с инженерами, которые проводили расчеты.
