Пошаговая инструкция по изготовлению раздвижных дверей

Раздвижные двери — виды и характеристики

Имеется огромное количество вариантов исполнения дверей. Рассмотрим основные виды:

1. Стандартный.

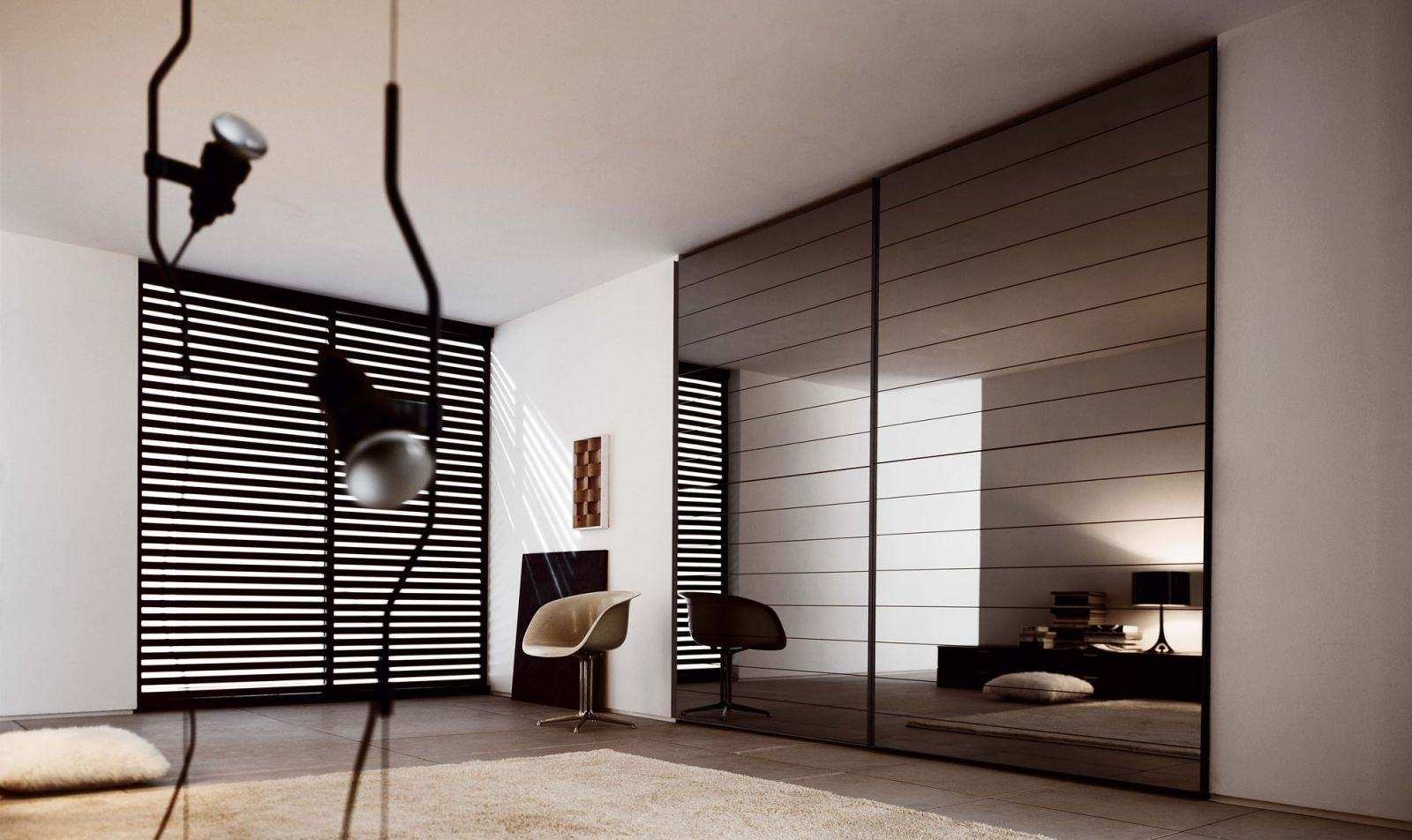

2. Купе.
3. Гармошка.
4. Радиусный.

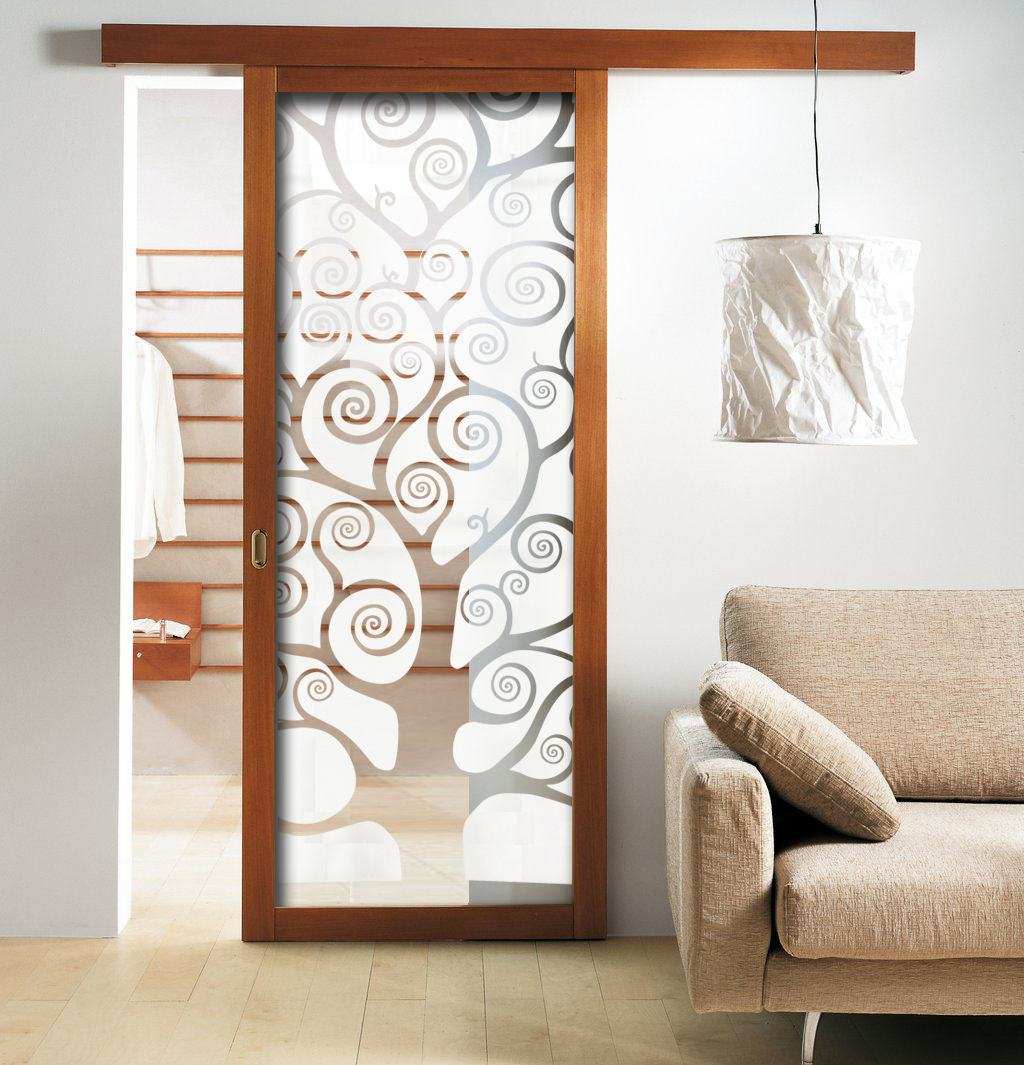

Стандартный вид представляет собой конструкцию между проемом дверей. Металлофурнитура для дверей легко заменяется при поломке.

По какому принципу убираются двери? Первый вариант — межкомнатные раздвижные двери убираются в проем стены. Проемов, обычно, два или один. Второй вариант — двери двигаются вдоль стены и никогда не убираются полностью.

Крепятся на нижней, верхней направляющих. Возможен вариант крепления к обеим направляющим сразу. Плюс крепления только сверху — отсутствие соприкосновения с полом, а значит, отсутствие порога при проходе через межкомнатную дверь. Плюс крепления снизу или двумя способами сразу — устойчивая конструкция. Такие двери популярны среди пользователей. Представлены в широком ассортименте в любом строительном магазине. На таких межкомнатных дверях делают абсолютно любой дизайн.

Следующий вид — гармошка или складные двери. Такой вид межкомнатных дверей состоит из нескольких маленьких блоков. При отодвигании складываются вместе, как гармошка. Такие складные двери изготавливаются из двух материалов: дерево и пластик. Пластик недолговечный, быстро приходит в негодность. Из-за постоянного воздействия температур происходит деформация.

Основные плюсы:

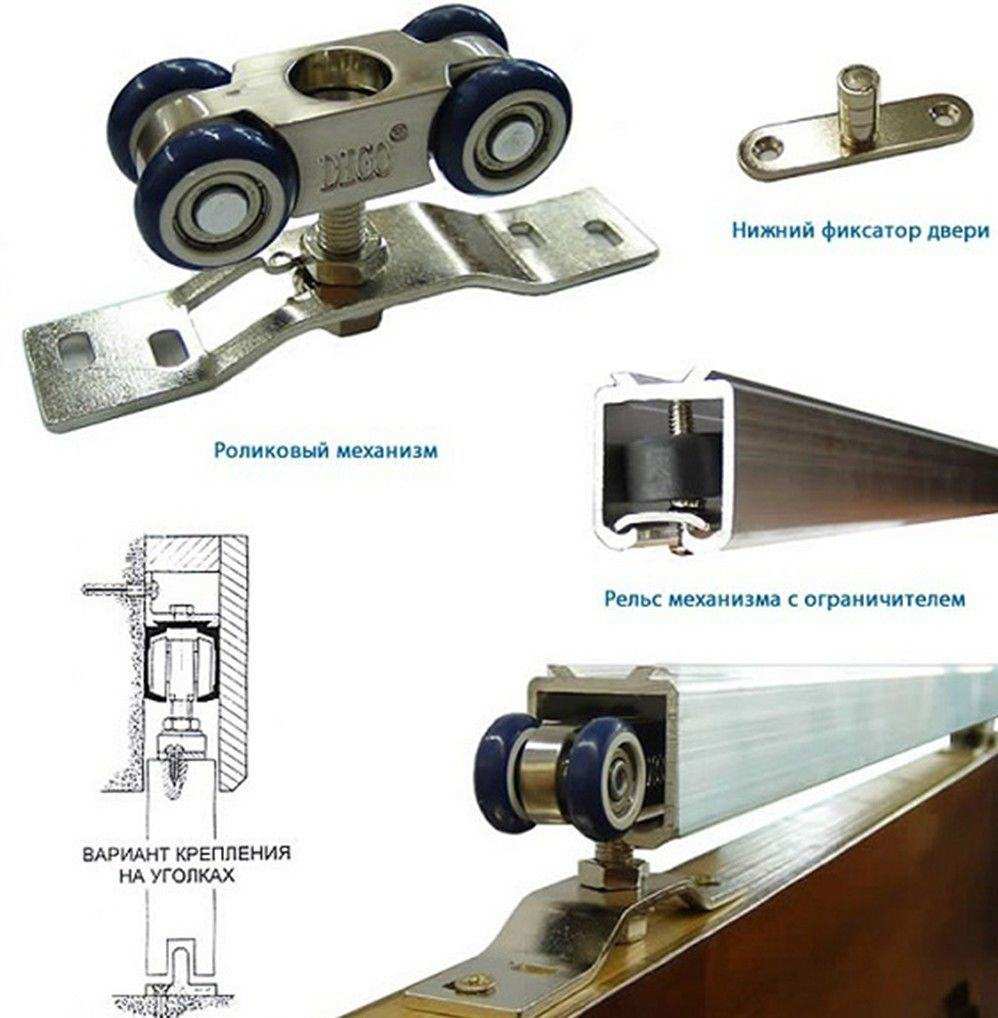

Механизм для раздвижных дверей

Раздвижные двери на 2 рельсах

Механизм дверей на роликах состоит из направляющих и роликов с каретками. Последние составляют собой откатной блок и являются самым главным элементом конструкции. Систему дополняют ограничителями, не позволяющими створке выходит из пазов, стопорами и декоративными заглушками.

Различают 3 варианта:

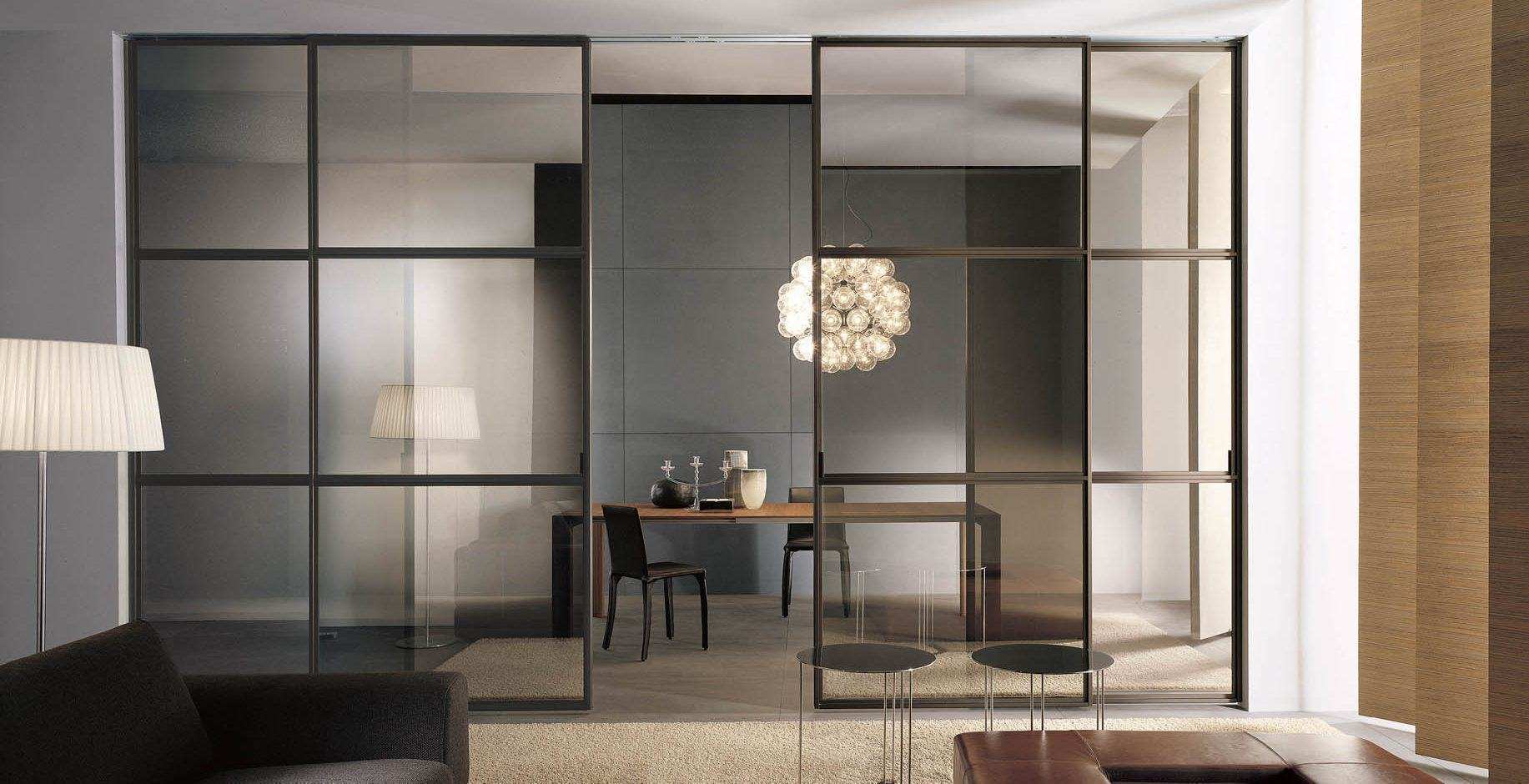

• Синхронный – обе створки раздвигаются в разные стороны, смещаясь вдоль стены. Монтаж системы сложен, требует много усилий для синхронизации. Комплектация включает ролики, рельсы, зацепы, трос и крепежные приспособления.
• Телескопический – 2 и более створок смещаются в одну сторону, закрывая фасад или другую створку. Каждый элемент двигается по собственной рельсе. Такая система типична для шкафа-купе. Недостаток: для 2 дверей нужно установить 2 рельсы общей толщиной в 14 см. Для трехдверной конструкции потребуется направляющая шириной в 21 см, что уже неудобно.
• Трамвайный – вариант для складной модели. Обычно комплектуется запорным механизмом.

Механизм для раздвижных дверей

Раздвижные двери на 2 рельсах Механизм дверей на роликах состоит из направляющих и роликов с каретками. Последние составляют собой откатной блок и являются самым главным элементом конструкции. Систему дополняют ограничителями, не позволяющими створке выходит из пазов, стопорами и декоративными заглушками.

Различают 3 варианта:

• Синхронный – обе створки раздвигаются в разные стороны, смещаясь вдоль стены. Монтаж системы сложен, требует много усилий для синхронизации. Комплектация включает ролики, рельсы, зацепы, трос и крепежные приспособления.
• Телескопический – 2 и более створок смещаются в одну сторону, закрывая фасад или другую створку. Каждый элемент двигается по собственной рельсе. Такая система типична для шкафа-купе. Недостаток: для 2 дверей нужно установить 2 рельсы общей толщиной в 14 см. Для трехдверной конструкции потребуется направляющая шириной в 21 см, что уже неудобно.
• Трамвайный – вариант для складной модели. Обычно комплектуется запорным механизмом.

Как установить раздвижные межкомнатные двери своими руками?

К монтажу раздвижных межкомнатных дверей приступают после выравнивания стен. В комнате должен быть чистовой пол и проверена вертикальность дверного проёма. Если напольное покрытие отсутствует, то при выполнении замеров учитывают его толщину.

Основной проблемой, как установить двери купе является сложность монтажа верхней балки и рельса. Рейлинг должен быть идеально выставлен по уровню и высоте, плотно прилегать к стене, надёжно зафиксирован анкерами.

До начала монтажных работ определяют, в какую сторону будет откатываться створка. Если изделия два, то предусматривают свободное пространство с обеих сторон проёма.

Инструкция по установке раздвижной двери состоит из пунктов:

• монтаж бруса;
• крепление рельса;
• сборка механизма и навешивание полотна;
• установка фурнитуры;
• декоративная отделка проёма.

Монтаж бруса

Начало монтажа дверей купе предусматривает нанесение разметки на стену для верхнего бруса. Створку плотно прислоняют к проёму. С учётом ширины рельса и зазора 5 мм на стене отмечают границу расположения балки. Полотно отставляют в сторону. По отметке проводят горизонтальную линию.

Для открывающейся вправо створки брус располагают так, чтобы его середина находилась над правой частью коробки. По уровню выставляют горизонтальность. В брусе и стене просверливают отверстия и делают надёжное крепление анкерами верхней балки.

Монтаж направляющей

При монтаже сдвижных дверей верхний рельс прикручивают саморезами к нижней плоскости бруса. Для удобства его можно закрепить к балке заранее. После фиксации в рельс вставляют ролики и прогоняют для проверки беспрепятственного скольжения.

Если монтаж межкомнатной двери купе предусматривает нижнее крепление, то установку направляющей выполняют тремя способами:

1. В напольном покрытии вырезают паз. Внутрь погружают нижний рельс для роликов.
2. Направляющую фиксируют сверху к напольному покрытию без вырезки паза. С обеих сторон закрывают порогом.
3. Направляющую устанавливают на торец нижней части створки внутрь заранее прорезанного паза.

Третий способ подходит, если вместо нижних роликов используется направляющий нож, который просто придерживает открывающееся полотно. Элемент фиксируют к напольному покрытию.

Как собрать раздвижные двери?

Начинают сборку раздвижной двери с установки роликов. Расположение выбирают, руководствуясь инструкцией производителя. Ролики могут устанавливаться с отступом от края 1/6 ширины створки или непосредственно на краю. Во втором варианте отступ образуют монтажные пластины.

На торце отмечают карандашом место для роликов. Можно предварительно просверлить отверстия для свободного входа метизов. Монтажные пластины прикручивают саморезами длиной не менее 70 мм. В них вставляют резьбовые опоры, боковые крышки. На резьбу штырей накручивают платформу роликов.

Если у раздвижных дверей на роликах снизу будет установлен направляющий нож, то в торце полотна делают паз на 2 мм шире его толщины. Сам рельс можно даже не устанавливать. Глубина обычно составляет от 10 до 18 мм. Паз выбирают не на всю ширину торца полотна, а оставляют на краях участок без прорези около 10 мм. Это будут ограничители.

По окончании сборки механизма приступают к установке сдвижной двери своими руками на подготовленные направляющие. Изделие прокатывают по рельсу для проверки хода.

Монтаж фурнитуры

Финалом установки откатной двери своими руками является монтаж фурнитуры. Все элементы удобней крепить до навешивания полотна. Сначала нужно установить в полозья ограничитель для двери – резиновый амортизатор. Створку ещё раз проверяют на свободный ход, отмечают места для ручек и замка и снимают полотно с направляющей.

Для фурнитуры вырезают пазы. Вырубку древесины обычно выполняют стамеской. Частично помогает высверливание. После монтажа ручек и замка створку обратно навешивают на направляющую.

Отделка проёма

По окончании установки навесных дверей приступают к декорированию проёма доборами и наличниками. Элементы придают завершённый вид конструкции. Для того чтобы скрыть механизм, к брусу крепят доборную доску.

Монтаж конструкции типа купе

Перед тем, как браться за проведение работ, надо четко понять, как установить раздвижную дверь типа купе самостоятельно:

1. Для начала необходимо выровнять дверной проем до приемлемого состояния. В противном случае, может потребоваться полотно большего размера для того, чтобы скрыть все зазоры
2. К началу монтажа, отделка тоже должна быть выполнена, так как после установки двери, подобной возможности не будет.
3. Непосредственно монтажные работы начинаются с крепления роликов в соответствии с рекомендацией производителя конкретной двери
4. В пластине для крепления роликов, необходимо сделать отверстия, причем они должны быть симметричны. После этого, она крепится с помощью саморезов, закручивая их перпендикулярно во избежание лишнего напряжения.

1. Производится монтаж специальных роликовых опор, которые фиксируются крышкой.
2. Монтаж направляющей проще всего сделать, используя в качестве опоры обыкновенный брус, к которому её надлежит присоединить
3. После вышеописанных работ, приступают к измерениям высоты на которой направляющая будет крепиться к стене.

1. Присоединив брус на нужной высоте, переходят к установке стопоров, препятствующих выпадению двери из созданной конструкции
2. После установки двери в проем, необходимо монтировать нижние ролики, после чего, монтаж можно считать завершенным. Единственное, что необходимо сделать для более эстетичного вида – установить планку, прикрывающую направляющую.

Более наглядно весь процесс показан на следующем видео:

Устанавливаем двери купе своими руками, видео по установке

Чтобы выполнить все работы правильно с первого раза, Вам нужно не только прочитать подробную инструкцию, но и посмотреть видео, представленное на нашем сайте. При установке дверей купе своими руками видео станет незаменимым помощником и внесет ясность во все моменты в процессе монтажа.

Как правило, довольно много современных жилых квартир отличается сравнительно малыми размерами. Поэтому размещать в подобных квартирах большие и массивные двери не всегда есть возможность. При обустройстве дома хочется, чтобы все детали и мебель гармонично вписались в общий стиль и при этом не перегружали пространство. Для маленьких квартир есть альтернативный вариант – установка компактных и удобных дверей купе, которые гармонично впишутся в интерьер любого стиля, но при этом не будут перегружать пространство квартиры.

На сегодня существует довольно большой ассортимент стильных дверей купе, поэтому вы можете приобрести изделие по собственному вкусу. Однако если ваш семейный бюджет ограничен, вы можете изготовить подобную дверь собственными руками, неплохо при этом сэкономив.

Виды дверей купе

Практичные двери купе имеют множество существенных преимуществ по сравнению с изделиями другого типа, к которым можно отнести:

Подобные двери могут иметь различные функции. Конструкция купе может служить одновременно дверью и перегородкой комнаты или с одной стороны может быть использована как дверь, а с другой – в качестве зеркала.

На сегодняшний день существует довольно много разновидностей популярных межкомнатных дверей купе. Подобные изделия могут различаться по особенностям конструкции и материалам, из которых они изготовлены. Конструкция дверей может вмещать одно или несколько дверных полотен. Разница между этими типами будет заключаться в особенностях профиля направляющей, по которой они будут перемещаться.

Исходя из типа материала, современные двери купе могут разделяться на изделия, изготовленные из:

Выбранный материал, как правило, сказывается на механизме раздвижения дверей, а также количестве кареток с роликами.

Установка раздвижных одностворчатых и купейных дверей по шагам

Установить современные двери с раздвижным механизмом можно в домашних условиях. Как правило, подобный процесс довольно простой и не требует опыта и особых навыков. Для монтажа межкомнатных дверей купе вам понадобится:

• двери, крепеж и дверная фурнитура;
• деревянный брус с сечением 50 на 50;
• доборы;
• дверная коробка;
• наличники;
• анкерные болты;
• саморезы;
• уровень;
• рулетка;
• отвес;
• шуруповерт;
• фрезер;
• карандаш.

Монтаж двери следует начинать с подготовительных работ. Прежде всего, необходимо монтировать раздвижные системы. Перед тем как переходить к непосредственной установке купе необходимо убедиться, что проем двери имеет правильный контур. Если стенки неровные, перед началом работ их необходимо сначала выровнять.

Как правило, пошаговая инструкция установки двери купе входит в комплект при покупке, поэтому у вас уже будет готовый план работ. Конструкция дверей может немного различаться, однако, процесс и этапы монтажа всегда идентичные.

Процесс установки двери купе включает следующие этапы:

Приступаем к установке

Начинаем монтаж с проема. Нужно замерить высоту по трем местам: левый и правый край, по центру, ширину также замеряем по трем точкам – верх, центр и низ. Если у вас есть пожелание декоративно обрамить проем, необходимо замерить минимум и максимум толщины стен, замеры производятся и по углам тоже, не только по сторонам.

Инструкция:

Демонтаж старого дверного полотна

Первым делом надо избавиться от старой двери. Снимаем мы не только ее саму, но и все, что нам помешает при работе: петли, наличники и, конечно, дверную коробку. Здесь такой момент: если коробка не будет мешать установке нового входа, ее можно оставить, но так получается крайне редко, поэтому лучше сразу избавиться от ненужной детали.

Фот с сайта legkovmeste.ru

Выравнивание стен

Тщательно обрабатываем края, к которым была прикреплена коробка, скорее всего выглядят они неопрятно после монтажа. Наша задача – привести их в порядок и сделать идеально ровными, для этого настоятельно рекомендуем воспользоваться уровнем. Проем должен иметь совершенно четкие размеры и края. Нигде не должно быть лишнего кирпича или торчащего гипсокартона.

Нижняя поверхность проема и пол должны быть друг другу параллельны и абсолютно горизонтальны, погрешность может составлять максимум 5 мм. Отвесом нужно проверить боковые части, и они также могут иметь отклонение не более 5 мм. В идеале стены должны быть ровными, тогда двери будут прилегать плотно.

Фото с сайта stroyday.ru

Установка коробки

Приступаем непосредственно к установке коробки. Выравнивать будем с помощью клинышков, а чтобы отрегулировать пол, эти клинья нужно перемещать или утапливать. Таким образом, относительно пола и стен вы подравняете положение дверного проема

Убедившись, что все стоит ровно, закрепляем шурупами конструкцию – работайте шуруповёртом очень осторожно, малейший сдвиг в сторону может повредить поверхность

Закрепляем верхние направляющие

Когда будет готова дверная коробка, к ней нужно приставить вплотную саму дверь и пометить где она находится по верхнему краю. Далее то же самое делаем только теперь вставляем дверь в проем. Это необходимое действие, ведь пол может быть не идеально ровным – так вы проверяете горизонталь и если все правильно, отмеряйте 70 мм вверх от линии. Это место где мы будет устанавливать рельс, фиксируем тут деревянный брус саморезами.

Фото с сайта www.youtube.com

В нижней поверхности бруса крепим рельс, сначала не слишком плотно. Проверяем ровно ли он установлен и достаточно ли пространства между дверью и стеной, затем закрепляем окончательно.

Собираем каретки и устанавливаем ограничители

Этот этап довольно прост – нужно установить каретки с роликами. Главное учесть, что кончики должны немного выступать за границы отверстий. Каждую вставляем в приготовленный паз рельса и проверяем насколько свободно происходит движение. По краям необходимо установить ограничители так, чтобы амортизаторы из резины были направлены внутрь.

Нижний паз

От края створки отступаем 15 мм и просверливаем 2 отверстия, диаметр которых 7 мм, а глубина – 20 мм. Между этими углублениями делаем паз, он будет нужен для нижней направляющей.

Фото с сайта strport.ru

Паз должен быть 18 мм вглубь и на 2-3 мм шире нижней направляющей. Самостоятельно сделать ровное отверстие сложно, поэтому как раз на этом этапе вам пригодится электродрель.

Крепление

К кареткам крепить нужно аккуратно и точно посередине, отступая не меньше двух мм от боков створки

Так же важно учитывать, что круглые вырезы на скобах отвернуты в сторону стены

Устанавливаем полотно

Приставляем дверь к рельсу и соединяем правую каретку с дырочкой на скобе на этой же стороне. Кончик болта вставляем в отверстие крепежа для гайки регулировки. Скобы скрепляем на болтах. Теперь устанавливаем нижнюю часть, это сделать несложно – нужно только немножко приподнять саму дверь и вставить в углубление.

Нижнюю направляющую саморезами прикручиваем к полу, теперь она закреплена, перепроверьте, ровно ли все установлено и нет ли зазора между дверью и полом. Если ошибки есть – затяните саморезы сильнее.

Итак, раздвижная дверь установлена, для закрепления информации мы советуем просмотреть видео, как установить раздвижные двери своими руками.

Когда работа сделана. можно заняться декором, двери такого типа сами по себе украшают пространство, а если дополнительно добавить определенной стилистики, они станут ярким и стильным пятном.

Подготовительный этап

При изготовлении шкафа-купе вы сможете реализовать сразу две задачи: заполнение пустой ниши в жилом помещении и создать функциональное место для хранения одежды, белья и других вещей.

Если в помещении пустующая ниша, то наверняка, вы уже выбрали место, где будет стоять встроенный шкаф-купе, т. е. уже представляете, какого размера будет шкаф, знаете его длину, высоту и глубину.

Если место под мебельную конструкцию не лимитировано, то чтобы шкаф смотрелся красиво необходимо руководствоваться правилом «золотого сечения», отношение высоты к ширине, по этому правилу, должно быть 1,62 или приближенным к этому соотношению. Вот тогда шкаф будет смотреться красиво.

Чертежи с размерами и расчёт количества деталей

Здесь будет рассмотрен процесс изготовления шкафа глубиной 520 мм, высотой 2 480 мм и шириной 1572 мм (рассчитывается по правилу «золотого сечения» с учётом высоты 2 480/1,62=1 531).

Проектировать шкаф-купе нужно по правилу «золотого сечения»

Учитывая то, что откатные дверцы не рекомендуется делать шире 1 000 мм и габаритных размеров конструкции, в этом случае предусмотрены две створки грубым размером 2 480х785 мм. Если шкаф планируется сделать шире, то и количество дверей может больше.

Глубину не рекомендуется делать более 600 мм, так как при большей глубине будет очень неудобно пользоваться полками, особенно верхними — будет трудно добраться до вещей.

Выбираем внутреннее наполнение

После того как определились с габаритными размерами, глубиной и количеством дверей, нужно разобраться с внутренним наполнением шкафа, т. е. с перегородками, полками и их расположением.

Здесь уже необходимо учитывать свои предпочтения и месторасположение конструкции.

К примеру, в шкафу для прихожей надо предусмотреть большой отсек для верхней одежды, которую можно повесить на плечики при входе в квартиру.

Если шкаф планируется разместить в жилой комнате, логичнее будет предусмотреть большое количество полок для постельного белья, полотенец. Также для удобства эксплуатации целесообразно будет задуматься о выдвижных ящиках. Для красоты можно торец закончить прикрепленными закругленными полками.

Для упрощения процесса проектировки и экономии времени используйте специальные программы.

Если у вас будет чертёж, который вы продумали до мелочей, изготовить шкаф будет намного проще

Этим же чертежом потом будет удобно пользоваться при разметке расположения полок и перегородок на стене, собирая шкаф на месте установки.

Для проведения этой операции удобнее будет проставить размеры в «цепь» как на скриншоте ниже. Это исключит возможность совершения ошибки при определении размеров деталей. Предполагается, что шкаф изготавливаться из древесностружечной плиты (ДСП) толщиной 16 мм.

Чертёж должен быть всегда под рукой

Причем, если вы будете делать шкаф высотой от пола до потолка, то желательно к размерам деталей вертикальной группы (здесь это детали №5 и 6) прибавить 5-8 мм. Это необходимо сделать для того, чтобы компенсировать неровности пола и потолка. Лучше при установке этих деталей и сборке шкафа немного подогнать их длину на месте, чем получить неприглядную щель в 10 мм.

Конечно, если у вас качественный ремонт, со строгой линией горизонта пола и потолка, этого делать не следует.

Затем составляется таблица деталей с количеством, размерами и указанием сторон, которые будут обрабатываться кромкой. Таблица пригодится при заказе распиловки всех составляющих из ДСП.

Таблица: детали для изготовления шкафа

Таблица, содержащая информацию о деталях, потребуется для распиловки

Детали 12 и 13, не показанные на чертежах с размерами, являются подкладками под верхнюю и нижнюю направляющую планки откатных дверей. Их ширина (100 мм.) выбрана исходя из ширины направляющих профилей, а длина – внутренняя ширина шкафа купе (1 572 -16 = 1 556 мм)

В столбцах 5, 6, 7, 8 указывается сторона детали, которая будет обработана кромочной лентой, т. е. указываются все лицевые стороны.

Распиловка деталей

После составления такой таблицы всё готово для размещения заказа на распил деталей и обработку кромки. Фирмы, оказывающие такую услугу, имеют программное обеспечение, позволяющее расположить детали на распиливаемом листе ДСП с минимальными отходами (эта услуга включена в стоимость распила). Они же попутно продают ДСП различной толщины, цветов и фактур, занимаются обработкой кромки.

Перед заказом распиловки обязательно ещё раз проверьте количество, размер и расположение кромок деталей. Исправить ошибки в некоторых случаях, конечно, просто, но бывает и такое, что из-за одной маленькой неточности может потребоваться дополнительный лист ДСП для изготовления детали, а это накладно.

Из чего состоят двери для шкафа купе

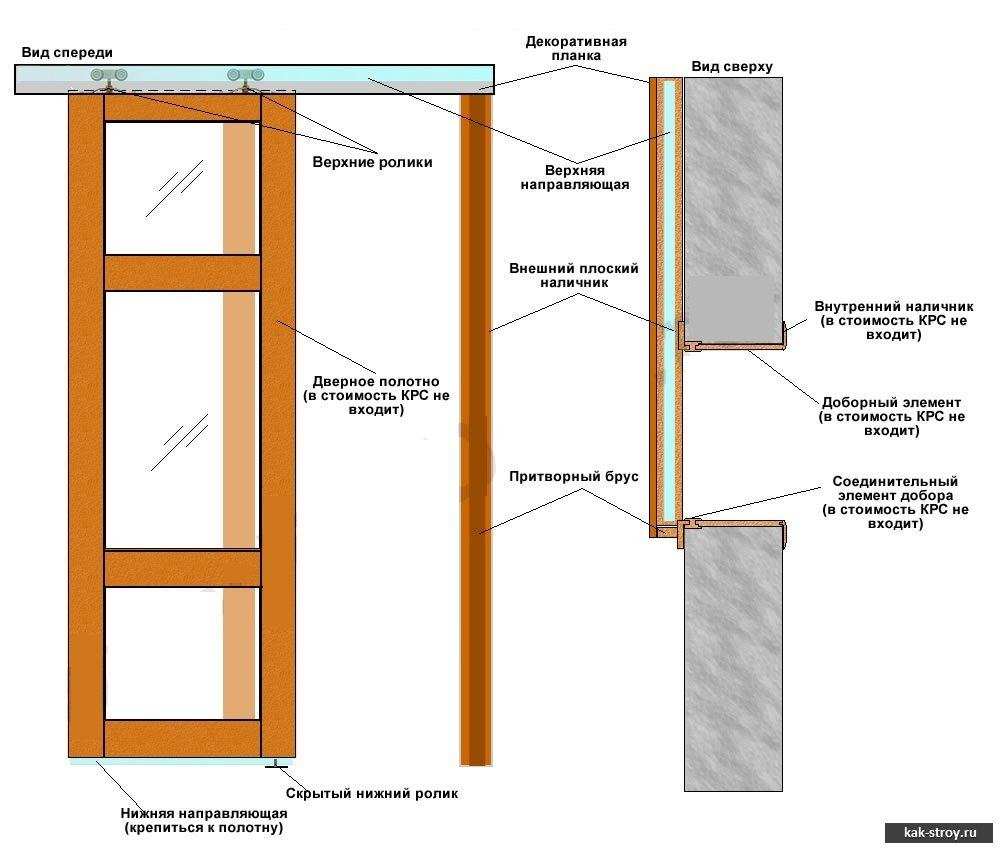

Раздвижная система обычно состоит из таких комплектующих:

• дверная рама (боковые стойки + горизонтальные планки);
• наполнение – дверное полотно;
• нижние и верхние ролики;
• буферная лента;
• направляющие дорожки.

Для последующего понимания терминов и всего процесса сборки, в таблице вы найдете подробное описание каждого компонента.

Дверная рама
Боковые стойки	Дюралевые стойки имеют продольные пазы, в которые вставляют полотно. С наружной стороны профиль сделан в виде загиба, который выполняет функцию ручки. Сечение стоек может быть разным, но все они скрывают продольный паз загибом. Некоторые боковые планки делают сплошными, а к ним посередине крепят отдельные ручки в виде фигурных пластин.
Поперечные планки	Поперечины соединяют вертикальные стойки в единую конструкцию – раму. Внутрь нижней поперечины устанавливают пару вертикальных роликов. Сечение горизонтальной планки и высота бортов рельсовой дорожки полностью скрывают ролики.
	Если наполнение состоит из нескольких фрагментов, то в раму вставляют средние планки. Они имеют двухсторонние пазы, в которые входят сверху и снизу листы полотен. Узнайте более полную информацию о профилях для шкафа купе. Достойна внимания продукция австрийской фирмы «Штерн».
Буферная лента	Ворсистая полоса на самоклеящейся основе (именуемая также шлегелем) предназначена для выполнения двух функций. Мягкая структура ленты гасит звук от примыкания двери к боковой стенке корпуса шкафа. Ворс отсекает проникновение пыли внутрь шифоньера. На стойках с внешней стороны рамы для буферной ленты сделаны вертикальные пазы.
Можно собрать дверное обрамление по принципу оконной рамы из деревянного бруса. В нем, как и в металлической раме, делают фрезером продольные пазы по внутреннему периметру рамы. Ширина щели должна равняться толщине полотна наполнения.
Направляющие дорожки	Имеют разное сечение. В разрезе обе планки напоминают литеру «Ш». Нижняя дорожка сделана с невысокими продольными пазами. Этого достаточно, чтобы удержать колёсики от поперечного смещения. Верхний профиль имеет высокие борта (40 мм) так, как нужно удерживать верхние роликовые устройства, а вместе с ними и всю дверь от опрокидывания. Более подробно узнать о направляющих для шкафов купе можно здесь
Наполнение дверного полотна
Зеркало	Зеркальные двери шкафа купе создают красивый фасад мебели, визуально расширяют пространство и улучшают освещение помещения. Можете использовать бесцветные и тонированные зеркала под серебро, бронзу, матовое и разных цветов. На их тыльную сторону наклеивают плёнку, которая удерживает осколки в случае разрушения наполнения двери. Для украшения зеркал применяют три технологии декорирования: нанесение рисунков и узоров пескоструйной обработкой; орнаментальная окраска; полноцветная фотопечать.
МДФ и ЛДСП	Из МДФ можете сделать полное наполнение раздвижных систем. Для дверей купе применяйте плиты толщиной от 6 до 10 мм. На их поверхности по заказу вам сделают лазерной установкой красивые узоры. Материал также обклеивают цветной ПВХ плёнкой с рисунками. Ламинированные листы ДСП стоят дешевле, чем плиты МДФ. На рынке стройматериалов вы сможете найти ЛДСП с матовыми и глянцевыми фасадами, имитирующие кожу и ценные породы дерева.
Ламинат	Ламинированные паркетные ламели полноценно могут заменить дорогой материал для наполнения откатных дверей. Бывают доски светлых и тёмных тонов, имитирующих ценные породы дерева. Паркет толщиной 10 мм точно вписывается в алюминиевое обрамление дверей.
Фанера	Для бюджетной сборки фасада используйте ламинированную фанеру. Материал легко пилится и режется ножовкой и электролобзиком. Наполнение делают, как однородным, так и комбинированным. Вы можете вставить фрагменты правильной геометрической формы или сделать фигурные комбинации деталей из МДФ или ЛДСП с зеркалом. Алюминиевые профили имеют пазы шириной 10 мм. Если материал наполнения толщиной менее этого размера, то потребуется установка уплотнителя.
Нижние и верхние ролики
Нижние ролики	Крепят саморезами с двух сторон внутри профиля горизонтальной рейки дверной рамы. Колёсики изготовлены из полимера, который обеспечивает бесшумность хода двери. Подвижные узлы сделаны таким образом, что при установке двери они на пружинах поджимаются внутрь нижней планки. Это позволяет вставить верхнюю часть рамы в направляющую рейку.
Верхние ролики	Устанавливают на стойках рамы с обеих сторон двери. В отличие от нижних колёсики вращаются в горизонтальной плоскости и полностью скрыты высоким профилем поперечины.

Как установить раздвижные двери своими руками: последовательность работ

Немного ознакомившись с конструкцией и принципом работы раздвижных дверей, смело можно приступать к их установке.

Но для начала уточним несколько моментов, касающихся выбора раздвижной системы.

Во-первых, это длина направляющей – она должна составлять немного больше, чем две ширины полотна, которое будет устанавливаться на него.
Во-вторых, обратите внимание на сам профиль и количество роликов в механизме – если речь идет об одинарной двери, то роликов должна быть пара, а если планируется установка двойных раздвижных дверей, то в комплекте с направляющей должны находиться две пары роликов.

Вот теперь можно переходить к непосредственной установке. Для большего понимания сути вопроса рассмотрим последовательность работ по пунктам.

Для начала готовим дверное полотно и первым делом прикручиваем к его верхнему торцу пару роликов – никаких пазов для них выбирать не нужно. Просто берем и крепим их с помощью саморезов на расстоянии 50-100мм от краев полотна.

Вторым этапом работ, связанных с подготовкой данной части раздвижной двери, в полотно врезаются ручки и при необходимости защелка специальной конструкции.

Для врезки ручки потребуется выбрать в полотне пазы или просто просверлить или вырезать лобзиком продолговатое сквозное отверстие (если края выбранных вами ручек скруглены).

Что касается замка, то его врезка производится точно так же, как и установка в распашные двери – разница заключается только в конструкции самого замка. Совсем забыл, по центру нижнего торца полотна нужно будет прорезать паз глубиной 1,5см и шириной 5мм для напольного упора – для этой цели используется ручной фрезер, но если сильно постараться, то подойдет и болгарка с кругом по дереву.Установка раздвижных межкомнатных дверей фото

Теперь займемся креплением направляющей – здесь тоже сложностей не должно возникнуть.

Под направляющую понадобится изготовить деревянную подкладку – она нужна для того, чтобы полотно в процессе работы не терлось о стену. По сути, это красиво обработанная и покрашенная под цвет дверного полотна деревянная рейка толщиной от 10 до 40мм (здесь все зависит от степени кривизны стен в районе дверного проема).

Крепится рейка над проемом дюбелями или анкерными винтами – высота ее установки должна соответствовать высоте полотна вместе с роликами, плюс сантиметровый зазор над полом.

После того как рейка будет установлена, на нее с помощью уровня монтируется направляющая.

Здесь вообще все просто – несколько саморезов решают всю проблему.Теперь самое время заняться самим дверным проемом – не думаете же вы, что его можно бросить просто так, не позаботившись о внешнем виде?

В принципе, об этом можно было бы подумать и раньше, еще с самого начала работ.

Облагородить дверной проем можно по-разному – его шпаклюют и красят, оклеивают бамбуковыми обоями или просто обшивают рейкой.

Самым оптимальным вариантом остается все же дверная коробка, собранная из гладкой сантиметровой рейки – она скручивается саморезами и устанавливается на монтажную пену, после чего обналичивается молдингом.

Когда дверной проем будет готов, можно приступать к завершающей стадии работ – соединению дверного полотна с механизмом (направляющей).

Если до этого все было сделано правильно, и ошибок при установке направляющей вы не допустили, то этот этап работ пройдет достаточно просто.

Все, что вам потребуется, это завести ролики, установленные на полотне сбоку направляющей и проверить их ход, установить напольную направляющую, которая обеспечивает постоянное вертикальное положение двери, а также поставить упоры, ограничивающие ход полотна.Как установить раздвижные межкомнатные двери фото

Закончив монтаж раздвижных межкомнатных дверей, а вернее их основную фазу, вам останется только смонтировать специальные притворные рейки, закрыть декоративной панелью сам механизм и, в общем-то, все. Но можно обойтись и без притворной рейки – в большинстве случаев она необходима только при наличии замка в раздвижной двери.

Наглядное пособие по установке раздвижной межкомнатной двери своими руками смотрите в видео.

Как установить раздвижные межкомнатные двери своими руками

Прежде чем приступать к установке, нужно понимать как работает конструкция и как устроен механизм.

Сам процесс работы не так сложен, как могло бы показаться. Надежность и качество будет целиком и полностью зависеть от того, насколько аккуратно вы проведете монтаж, а значит нужно все досконально рассчитать и произвести измерения.

Определитесь с видом двери, которую будете устанавливать: двустворчатую или одностворчатую. Далее все раздвижные конструкции, делятся на две категории – которые монтируются в стену и видимые, которые передвигаются вдоль стены.

Фото с сайта dvervdome.ru

Типы механизмов тоже различаются между собой и делятся на три группы:

• плотно закрепленные сверху, так называемые беспороговые
• закрепленные снизу, этот вариант может быть неудобен тем, что образуется порожек, который может неэстетично выглядеть и мешаться физически. Тем не менее, это самый дешевый вариант, который к тому же наиболее прост в установке.
• закрепленные и сверху, и снизу, само собой, такие двери дольше могут находиться в эксплуатации и значительно реже выходят из строя.

Маркировка ворот

Такие конструкции на чертежах обозначаются с использованием тех же значков, что и двери. Изготовление ворот и их маркировку регламентирует ГОСТ 31174-2003. Условные обозначения для таких конструкций используются производителями следующие:

• буквенное обозначение самого изделия — ВМ (ворота металлические);
• артикул по технической документации (тип);
• размеры проема в мм;
• класс полотна.

На последней позиции в маркировке ворот проставляется сам ГОСТ 31174-2003. Согласно нормативам, в артикуле таких изделий, помимо типа, должна отображаться информация о наличии/отсутствии калитки, о виде отделочного материала, архитектурном рисунке и пр. Полное содержание артикула при этом раскрывается в договоре на заказ и паспорте ворот.
