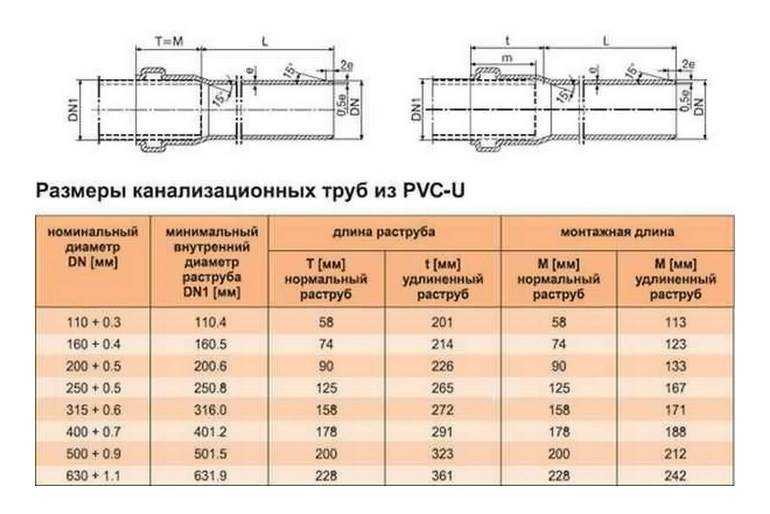

Раструб канализационной трубы

Установка с уплотнительным кольцом

Порой в трубах раструбных уже предусмотрен особый паз для монтажа туда кольца, несущего функцию уплотнителя. Паз располагается со стороны расширения воронкообразной формы. В основном, уплотнительные кольца изготавливают из эластичного материала с отменными гидроизоляционными характеристиками. Нередко трубы с раструбом еще в магазине укомплектованы такими кольцами.

Установка раструбной трубы с уплотнителем довольно проста, но она не гарантирует 100% защиту от течи. Иногда при укладке канализационного трубопровода мастера перестраховываются и в месте стыка дополнительно кладут гидроизоляционную ленту или любой герметик.

Установка раструбных составляющих осуществляется в определенной последовательности:

1. Согласно диаметру и виду трубы, подбирают герметизирующие кольца, которые устанавливают в особый паз со стороны расширения. С целью большей надежности и наибольшего соответствия размеров рекомендовано применять продукцию одного производителя.
2. Положив кольцо, необходимо проверить качество его монтажа и плотность прилегания к пазу. В случае потери уплотнительным элементом эластичности, наличии визуальных и других дефектов, от применения лучше воздержаться.

Сочленение труб с помощью контактной сварки

Чтобы применить этот способ соединения труб необходимо иметь сварочный аппарат. Он может быть механическим или ручным, но обязательно укомплектованным особым инструментом, нагревающим элементы до требуемой температуры.

При использовании раструбной технологии в деле соединения труб применяют приспособление мечевидной формы. Оно представляет собой набор, изготовленный из металла и состоящий из гильзы, предназначенной для разогрева наружной поверхности трубы и дорна (штыря), оплавляющего деталь изнутри.

Важный момент — подбор комплекта. Его параметры должны соответствовать диаметру сборки. Технология раструбного соединения труб с применением контактной сварки проста:

1. На вставляемую трубу надевают ограничительный хомут. Дистанция между краем трубы и хомутом должна равняться глубине раструба плюс еще 2 мм. Разница между диаметром хомута внутри и наружным диаметром сочленяемой трубы должна составлять 0,2 мм.
2. Комплект разогревают, предварительно установив на прибор.
3. Надевают раструб на дорн, а гладкий хвост трубы на гильзу до упора.
4. Выполняют нагрев заданное время.
5. Снимают детали с комплекта одновременно и соединяют их, удерживая детали от смещения, пока оплавленный материал не отвердеет.

Сварные швы осматривают, чтобы выявить возможные перекосы, пустоты, неравномерности шва. На наружной поверхности деталей не должно быть дефектов, которые появляются в случае превышения допустимой температуры. Визуально снаружи сварной шов должен иметь форму симметричного валика, имеющего одинаковую ширину и распределенного равномерно по периметру трубы.

Комплект гильза-дорн подбирают индивидуально для разных диаметров. Поверхность нагревательного элемента покрывают специальным составом, иначе на него будет налипать расплавленный материал

Предельная высота валика на трубе со стенкой толщиной до 1 см составляет максимум 2,5 мм. Для труб, у которых этот размер превышает 1 см, допустимой считается высота валика 3 – 4 мм. Кромки сварного соединения могут быть смещены относительно друг друга не более чем на 10% от толщины стенки трубы.

Плюсы и минусы соединения через раструб

К достоинствам раструба стоит отнести обеспечение надежной механической защиты. С такой оснасткой шов может быть защищен от повреждений сторонней арматурой, а также от климатических воздействий. Собственно, его можно было бы использовать в каждом случае реализации соединения, но есть определенные ограничения. В частности, наличие раструба не даст пользователю выполнить по-настоящему качественную герметизацию специальными составами. В этом и заключается главный минус данного устройства

Важно не забывать, что раструб – это своеобразная насадка, которая, в сущности, скрывает место стыка, а также исключает доступ к нему

Виды и типы соединения фитингов

Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.

Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.

Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.

Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

Муфты и переходники

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.

Муфта пп

Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.

Муфта комбинированная пп

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.

Переходник пп

С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.

Уголок, тройник и крестовина

В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.

Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.

Уголок пп

Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.

Тройник пп

Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.

Крестовина пп

Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.

Обвод и компенсаторы

Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.

Обвод пп

Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые  компенсаторы изготавливаются  в форме петли.

Фитинг американка

Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.

Американка пп

Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.

Краны, вентили и заглушки

Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.

Вентиль пп

В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.

Кран пп

Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.

Заглушка пп

Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.

Порядок работ при создании наружной канализации

Начинается прокладка труб канализации с проекта. Рекомендуется сделать траншею с минимальным количеством изгибов, оптимальное решение — совершенно прямая труба без каких-либо поворотов. Если же без них никак не обойтись, а длина системы более 12 метров, в таких местах устанавливают смотровые колодцы, поскольку именно здесь чаще всего возникают засоры и поломки.

Обратите внимание! Даже идеально прямую канализацию необходимо снабжать смотровыми колодцами каждые 25 метров

Важно правильно определить глубину прокладки канализационной трубы. При ее определении учитывают глубину промерзания грунта и уровень входа канализационной трубы в септик или трубу централизованной канализационной системы. Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции

Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции

При ее определении учитывают глубину промерзания грунта и уровень входа канализационной трубы в септик или трубу централизованной канализационной системы. Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции

Важно правильно определить глубину прокладки канализационной трубы. При ее определении учитывают глубину промерзания грунта и уровень входа канализационной трубы в септик или трубу централизованной канализационной системы. Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции

Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции.

При определении глубины прокладки труб наружной канализации следует учесть уровень промерзания почвы, необходимый уклон, а также глубину, на которой трубы будут подключены к очистным сооружениям

Нередко создание достаточно глубокой траншеи оказывается слишком трудоемким, а порой и невозможным. В таком случае необходимо провести теплоизоляционные работы, чтобы защитить стоки от замерзания в зимнее время. Согласно правилам прокладки канализационных труб, минимальная ширина траншеи определяется как диаметр трубы плюс по 20 мм с каждой стороны для труб. Если труба шире 200 мм, свободное пространство следует увеличить, иначе провести правильный монтаж конструкции будет затруднительно.

После того, как план составлен и все факторы учтены, приступают к выполнению работ. Для монтажа наружной канализации следует:

1. Выкопать траншею подходящего размера.
2. Уложить на дно песчаную подушку толщиной примерно 50 мм.
3. Тщательно утрамбовать дно траншеи.
4. Уложить и соединить канализационные трубы.
5. Подключить их к внутренней канализации и к септику.
6. Проверить работу системы и убедиться в ее герметичности.
7. Засыпать песком пространство по бокам труб, послойно его утрамбовывая.
8. Засыпать канализацию сверху.

Обратите внимание! Слой песка или грунта, уложенный поверх канализационных труб, утрамбовывать не нужно. Практический опыт устройства наружной канализации представлен в следующем видеоматериале:. Практический опыт устройства наружной канализации представлен в следующем видеоматериале:

Практический опыт устройства наружной канализации представлен в следующем видеоматериале:

Выясняя, как правильно проложить канализационные трубы, следует учесть рекомендации специалистов:

• количество стыков и поворотов должно быть минимальным;
• все раструбы нужно направлять навстречу движению стоков;
• нельзя укорачивать раструбы и фасонные элементы;
• следует закрепить трубы, чтобы обеспечить правильный уклон канализации.

Чтобы соблюсти уклон, используют маркировочный шнур, который натягивают по дну траншеи.

На дно траншеи для канализационной трубы следует уложить и тщательно утрамбовать песчаную подушку. Трамбуют также песок, который засыпают по бокам, но песок и грунт над трубой утрамбовывать не следует

Нюансы неразъемного соединения

В зависимости от применяемой технологии неразъемные соединения подразделяются на несколько видов.

В раструб

Промышленность выпускает пластиковые трубы различных размеров. Такой монтаж напоминает детский конструктор. Можно собрать практически любое оборудование независимо от его сложности.

Подобная технология выполняется в определенной последовательности:

1. Стыки тщательно очищаются, затем оборудуются резиновым утеплителем.
2. Гладкий торец покрывается силиконовой смазкой или жидким мылом.
3. Соединение канализационных труб не должно иметь люфта. Вставлять их необходимо до упора и очень плотно.
4. Глубина соединения определяется по насечке, выполненной на введенной трубе.
5. Проводится расстыковка цилиндрических конструкций на 1 см. За основу берется самое большое проникновение.

Клеевое соединение

Трубы из ПВХ довольно часто совмещаются между собой специальным составом. Для этого выполняется несколько операций:

1. Поверхность зачищается.
2. Концы изделий, соприкасающихся между собой, обезжириваются.
3. Кисточкой наносится клеевой состав.
4. Трубы канализации плотно вставляются друг в друга и удерживаются неподвижно одну минуту. Этого достаточно, чтобы клей хорошо схватился.
5. Место соединения герметизируется дополнительным клеевым слоем. Он должен получиться на стыке в виде миниатюрного валика. В результате достигается дополнительная прочность конструкции.

Соединение сваркой

Этот способ монтажа годится только для трубных изделий из чугуна. Если говорить более точно, то сварка не является обособленным методом, а больше − как дополнительное действие после зачеканки изделий. Сами сварочные работы обеспечивают полную гидроизоляцию, а также существенно продлевают продолжительность службы канализационной системы из чугуна. Качественную зачеканку в состоянии выполнить только мастера с навыками ведения таких работ.

Монтаж с помощью сварки осуществляется в определенном порядке:

1. Установить ровный край трубопровода в чугунную трубу с раструбом. Затем влить цементную смесь на расстоянии не более 10 мм от конца трубы и произвести зачеканку.
2. После окончательного застывания цемента приступить к сварочным работам. Покрыв особым составом для сварки край раструбной воронки, приварить его к торцу.
3. После остывания шва проверить герметичность системы.

Поливинилхлоридные трубы

Поливинилхлоридные и прочие пластиковые трубы могут состыковываться двумя способами:

При помощи резинового уплотнительного кольца	Данный способ монтажа является разъемным, так как при необходимости можно разобрать трубопровод, к примеру, чтобы заменить испорченную деталь.
Клеевое	Является неразъемным способом монтажа, так как трубы между собой склеиваются.

Теперь подробней рассмотрим особенности каждого вида монтажа.

Схема раструбного соединения

Соединение с использованием резинового кольца

Данный способ монтажа является наиболее распространенным для пластиковых канализационных систем. Смысл его заключается в том, что резиновое кольцо располагается в специально выполненном внутреннем пазе.

Кольцо выполняет сразу несколько функций:

• Уплотнение соединения;
• Функцию стопорного кольца;
• Частично компенсирует несовпадение осей соединяемых элементов.

Инструкция по соединению труб и фасонных элементов данным способом выглядит следующим образом:

• В первую очередь надо очистить от мусора и песка уплотнительное кольцо, стенки раструба и конец трубы со снятой фаской. Если фаска отсутствует, ее необходимо выполнить монтажным ножом или напильником, как показано на схеме.
• Далее, чтобы не повредить во время монтажа уплотнительное кольцо, область стыков следует смазать глицерином, силиконовой смазкой или мылом, но не маслами.

На фото – нанесение отметки карандашом

• Затем, соединив элементы, следует сделать отметку карандашом крайнего положения.
• Далее, ориентируясь по отметки, надо обратно вытащить трубу на 9-11 мм. Этот зазор предназначен для компенсации температурного расширения элементов системы и предотвращения внутренних напряжений. К примеру, полипропиленовый трубопровод может удлиняться до 5 мм на один метр.

Так как фасонные элементы короткие, при их монтаже, зазоры можно не выполнять.

В завершение работы стыки нужно промазать герметиком.

В некоторых случаях возникает необходимость соединить пластиковый трубопровод с чугунным. В такой ситуации используют специальный переходник, который имеет двойную резиновую прокладку.

Клеевое соединение

Клеевое соединение

Выполнить своими руками клеевой монтаж довольно просто.

Порядок действия выглядит следующим образом:

• На ровный участок трубы наносится специальный клеевой состав.
• Затем клеем обрабатывается раструб.
• Далее элементы состыковываются и сильно сжимаются.
• Спустя некоторое время клей затвердевает и стык становится герметичным.

Такой способ сочленения трубопровода применяется реже. Следует отметить, что клеевые стыки плохо выдерживают поперечные нагрузки.

Схема зачеканки чугунных труб

Порядок врезки в канализацию

Для того чтобы установить компенсатор, необходимо в первую очередь правильно подобрать деталь. Так, надежный канализационный компенсатор должен отвечать требованиям трубопровода. Наиболее популярными моделями являются детали с сечением в 50 и 110 мм по внутреннему кругу. При этом толщина стенок такой детали должна быть не менее 3,2 мм. Общая длина раструба, как правило, составляет 280 мм.

Перед монтажом компенсационного патрубка следует посмотреть обучающее видео

Установка канализационного патрубка выполняется достаточно просто:

1. Сначала вырезается поврежденный участок трубопровода (например, с помощью ножовки по металлу), или труба обрезается в месте, где планируется установить патрубок.
2. Края обрезанной трубы обрабатываются наждачной шкуркой или напильником.
3. Затем на трубу натягивается отвод для компенсации, а нижняя сторона стояка обрабатывается герметиком.
4. В раструб трубы вставляется компенсатор, стояк закрепляется.

После ремонта специалисты советуют вводить систему в эксплуатацию, спустя 4-6 часов. При этом мастера рекомендуют выполнять разрезы труб инструментами с небольшими зубчиками. Герметизировать силиконом следует чистые и сухие участки стояка.

Компенсационный патрубок — это важная деталь, которая используется при обслуживании трубопроводов, транспортирующих фекальные отходы и водяные стоки внутри жилых и административных зданий, промышленных комплексов. Патрубок для канализации 110 обладает высокими техническими характеристиками и эксплуатационным сроком. Это простое устройство, которое легко монтируется в трубопровод.

Канализационный компенсатор предназначен для ремонта трубопровода без разбора всей магистрали. Это устройство относится к переходникам и используется для разных нужд – от компенсации линейного температурного изменения до состыковки трубных отрезков с разными диаметрами.

Функциональное назначение раструба

Раструб канализационной трубы представляет расширение в виде воронки на одном из концов трубы системы. С его помощью монтаж труб водоотведения осуществляется грамотно и оперативно. Подобное соединение больше всего распространено для чугунных, стальных, керамических и ПВХ труб.

Что касается трубных изделий из асбестоцемента и бетона, то в них такого рода раструбная стыковка используется нечасто. Принцип монтажа заключается в установке одного конца трубопровода в расширение воронки другой трубы. Для герметичности стыковки применяют различные способы гидроизоляции, которые напрямую зависят от материала трубных изделий. Также данное раструбное соединение приемлемо при установке внутренних и внешних канализационных линий.

Основное предназначение раструба:

1. Обеспечение герметичности и гидроизоляции соединения.
2. Облегчение и ускорение установки трубопровода.
3. Возможность стыковки фитингов с трубными изделиями.
4. Возможность совместного соединения элементов из различных материалов без использования фитингов.
5. Функция вспомогательного ребра жёсткости при обустройстве внешних сетей, что позволяет защищать систему от деформирования и непредвиденных ударов.
6. Возможность оперативного монтажа, демонтажа во время ремонтных работ или замены трубы канализационной раструбной.
7. Обеспечение демонтажа стыковки труб с раструбом без распиливания составляющих.

Классификация устройств

Современные компенсаторы для канализации классифицируются по материалу изготовления, конструкции, назначению, месту и способу установки, сечению. Так, наиболее популярными считаются полипропиленовые и поливинилхлоридные компенсаторы. Они идеально подходят для ремонта ПВХ трубопровода.

Для соединения трубопровода, состоящего из различных труб, как правило, используется специальный компенсатор — редукция.

Также редукция применяется для соединения труб с различным сечением. Для соединения отрезков трубопровода на ровном участке используется канализационная муфта. При ремонте трубопровода используется полнопроходная муфта.

По назначению и месту установки компенсаторы делятся на несколько видов:

• Универсальные;
• Петлевые;
• Змеевики;
• Сильфонные осевые;
• Фланцевые;
• Сдвиговые;
• Поворотные.

Компенсационный патрубок может отличаться по диаметру

Такие компенсаторы особенно удобно использовать при монтаже поворотных участков и компенсации строительных допусков. Благодаря таким деталям можно легко стабилизировать давление в трубопроводе, погасив завихрения жидкостей. Главная особенность этих компенсаторов заключается в том, что они могут устанавливаться на гибких участках трубопровода. При этом детали могут монтироваться с помощью сварки, фланцев, соединительной муфты. Выбор соединения подбирается в зависимости от типа трубопровода.

Чугунные трубопроводы

При сборке трубопровода из чугунных элементов для герметизации раструба используется способ зачеканки или контактной сварки. Дело в том, что у этих труб диаметр раструба больше, поэтому и зазор после проведения соединения остается широким. Поэтому применение герметика не может обеспечить достаточный уровень герметизации.

Зачеканка

Для выполнения зачеканки используются волокнистые материалы – сантехническая пакля, лён. В крайнем случае, можно использовать кусочки льняной или хлопковой ткани. Кроме того, применяется цементный раствор или битумная мастика.

Проведение работ:

• по возможности следует проводить зачеканку при вертикальном расположении трубы;
• сначала нужно провести замеры, отметив на гладком конце детали глубину её вхождения в раструб;
• отступив 3 см от отмеченной линии, нужно начинать наматывать волокнистый уплотнитель по направлению к концу детали;

• обмотанный торец вставляют в раструб;
• чтобы уплотнить обмотку, нужно воспользоваться стамеской;
• готовится цементный раствор из клея ПВА, воды и сухого цемента, он должен получиться жидким, чтобы его можно было залить, заполнив зазор в раструбе. Заливать удобнее при помощи воронки;
• затем нужно дать время на застывание раствора, поэтому пользоваться трубопроводом нельзя будет, как минимум, сутки.

Сварка контактная

Этот способ применяется нечасто, хотя именно он обеспечивает 100% защиту от протечек. Не используют этот способ из-за его сложности, так как его практически невозможно выполнить, не являясь специалистом. Порядок работ:

• сначала проводят работы, описанные выше, то есть производится зачеканка раструба. Но нужно сделать так, чтобы уровень раствора не достигал края примерно на 1 см;
• затем нужно дождаться полного застывания раствора и только потом приступать к сварке;
• на край раструба наносится смесь для сварки, затем осуществляется процесс контактной сварки.

Соединение сваркой

Этот способ монтажа годится только для трубных изделий из чугуна. Если говорить более точно, то сварка не является обособленным методом, а больше − как дополнительное действие после зачеканки изделий. Сами сварочные работы обеспечивают полную гидроизоляцию, а также существенно продлевают продолжительность службы канализационной системы из чугуна. Качественную зачеканку в состоянии выполнить только мастера с навыками ведения таких работ.

Монтаж с помощью сварки осуществляется в определенном порядке:

1. Установить ровный край трубопровода в чугунную трубу с раструбом. Затем влить цементную смесь на расстоянии не более 10 мм от конца трубы и произвести зачеканку.
2. После окончательного застывания цемента приступить к сварочным работам. Покрыв особым составом для сварки край раструбной воронки, приварить его к торцу.
3. После остывания шва проверить герметичность системы.

ПВХ-трубы

ПВХ или НПВХ — поливинилхлорид, новый полимерный материал. ПВХ-трубы лёгкие, экологически нейтральные и простые в установке.

Достоинства:

• долгий срок службы,
• отсутствие зарастания,
• устойчивость к воздействию кислот,
• устойчивость к износу,
• лёгкость.

Недостатки:

• неработоспособность при температурах ниже −10°С,
• деформируются (удлиняются) при температуре больше 60°С.

Серые ПВХ-трубы отлично подходят для внутренней канализации, где их и применяют. Рыжие трубы из ПВХ для канализации с жёсткостью SN-4 и больше можно использовать для наружного трубопровода.

Следует глубоко зарывать такие трубы, иначе они будут замерзать. Также через них не стоит сливать жидкости с температурой выше 60°С больше минуты. Кратковременно они выдерживают превышение температуры до 95°С.

Раструб канализационной трубы: назначение, размеры и способы монтажа

Монтаж канализационного коллектора подразумевает надежное соединение трубных элементов. В результате выполненной работы система должна иметь отличную герметичность. Достичь плотного стыкования туб между собой позволяет раструб канализационной трубы. Чтобы грамотно соединить элементы таким способом, нужны специальные навыки и знание методов монтажа коллектора.

Определение и назначение раструба канализационной трубы

Раструбом называют специальное расширение с одного конца канализационного элемента. В него вставляется стандартный конец следующей тубы. Согласно стандартам все раструбные изделия имеют один ровный срез, и один расширенный. Таким образом, все элементы стыкуются через раструб последовательно.

По типу материала изготовления существует несколько видов изделий для канализации:

• керамические;
• чугунные;
• полимерные;
• бетонные.

Методы герметизации мест стыка зависят от материала использованных элементов.

Раструб выполняет такие функции:

• позволяет монтировать коллектор без хомутов, фитингов и прочих вспомогательных деталей;
• обеспечивает герметичность системы по всему диаметру;
• работает как ребро жесткости при устройстве подземного наружного коллектора;
• упрощает монтаж/демонтаж участков системы.

Канализационный коллектор с раструбами служит от 50 и более лет без необходимости проведения ремонта.

Размеры раструбов

Основные размеры полимерных труб для прокладки внутренней части канализации:

Сечение трубы (мм)	Внутренний диаметр раструба (мм)	Протяженность раструба (мм)
32	32,3	18 (мин) и 24 (макс.)
40	40,3	18 (мин) и 26 (макс.)
50	50,3	18 (мин) и 28 (макс.)
75	75,4	18 (мин) и 33 (макс.)
110	110,4	22 (мин) и 36 (макс.)

Способы монтажа труб при помощи раструбов

Устройства канализационного коллектора раструбным методом проводят разными способами, в зависимости от материала изготовления используемых элементов.

Монтаж ПВХ или полипропиленовой системы

Здесь используют два способа — клей/герметик или уплотнительные кольца. В первом случае средства наносят на вставляемый в раструб конец тубы и до предела вгоняют её в паз. Предварительно крайнюю часть изделия слегка обрабатывают наждаком крупной фракции. Собранные в коллектор элементы оставляют до полного высыхания клея/герметика (как правило, информация о времени указана на инструкции к смеси).

Уплотнительные кольца применяют в том случае, если изделие оснащено специальным пазом под них. Прорезиненный элемент должен быть равномерно эластичным без трещин и надрывов. Уплотнитель вставляют в паз, затем обрабатывают конец следующей тубы герметиком и подгоняют её в раструб предыдущей до упора.

Монтаж чугунного коллектора

Для металлических труб используют также два метода соединений — зачеканка и сварка. При первом способе стыкования применяют специальную паклю и битумную мастику/цементный раствор. Процесс монтажа выглядит так:

• На конце вгоняемой в раструб тубы делают отметку, равную длине паза.
• От насечки отступают вниз 1-2 см и обматывают изделие паклей ровным рядом.
• Готовый отрезок канализационного элемента вгоняют в раструб до упора, параллельно уплотняя намотку стамеской.
• Заливают битумную мастику или раствор цемента в имеющуюся щель.
• Остается выждать сутки до полного высыхания раствора. После этого можно пользоваться коллектором.

По такому же принципу монтируют керамические и асбестоцементные трубы канализации.

Сварку чугунных труб используют крайне редко, поскольку для этого метода монтажа необходимо специальное оборудование. Выполняют работу в такой последовательности:

Конец ровной тубы вгоняют в раструб до упора и заливают зазор цементной смесью

Важно оставить от конца воронки не менее 1 см. После высыхания раствора в оставшееся пространство укладывают специальный состав для контактной сварки и приваривают его к основанию вогнанного элемента.

После того как сварочные швы остынут, нужно сразу проверить коллектор на герметичность

После того как сварочные швы остынут, нужно сразу проверить коллектор на герметичность.

Демонтаж раструбного элемента

Проведение ремонтных работ канализационной системы часто сопряжено с необходимостью демонтажа её участка. Здесь действуют в зависимости от метода проведенного ранее стыкования туб:

• При использовании герметика или клея достаточно с усилием потянуть вогнанную трубу на себя. Она покидает паз достаточно легко.
• Если использовалась зачеканка, необходимо срезать кусок изделия до воронки. Затем оставшийся отрезок тубы перфоратором размечают на четыре элемента и каждый из них достают с помощью стамески и молотка.

При использовании контактной сварки действуют тем же образом.

Области использования труб с раструбом

Транспортировка жидкостей, устройство канализации, ливневой системы невозможна без применения специального вида труб. Раструбная конструкция надежна и проста в использовании, относительно недорога в производстве и практична в эксплуатации. Ее применение повсеместно:

• промышленное и гражданское строительство;
• гидротехнические работы различного направления;
• дорожное строительство;
• строительство железнодорожных объектов и путей;
• сельское хозяйство.

Изготавливаются трубные конструкции из различных материалов. Основные, которые прочно вошли в практику применения — это бетонные, чугунные и пластиковые. Каждый из видов имеет свои положительные стороны и недостатки. Технические характеристики данных изделий предопределяют область их применения.

Заключение

Надеюсь, что наше знакомство с необычными видами канализационной фасонины было достаточно познавательным для уважаемого читателя. Как обычно, дополнительные материалы вашему вниманию предоставит видео в этой статье. Я буду признателен за ваши комментарии и дополнения.

Успехов, камрады!

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора – добавьте комментарий или скажите спасибо!

Часто в процессе укладки или ремонта внутренней канализационной сети возникает проблемная ситуация. Состоит она в том, что трубопровод при температурных перепадах линейно расширяется и сужается. Что делать в этом случае? Тогда можно использовать канализационный компенсатор 110 мм. О том, что он представляет собой, расскажет этот материал.

По сути, компенсатор является фитингом. А именно элементом, служащим для нивелирования линейных удлинений канализационной сети при ее эксплуатации.

Материалы изготовления

Для производства труб канализации изготовители традиционно применяют:

• металл: сталь и чугун;
• формованный железобетон;
• асбестоцемент;
• керамику.

Еще несколько лет назад сантехники предпочитали работать с трубами из металла. Однако этот материал обладает несколькими недостатками:

• он очень тяжелый;
• установка металлического трубопровода сложная и трудоемкая;
• стальная канализация ржавеет, а чугунная быстро зарастает отложениями.

Поэтому с началом производства полимерных труб строители все больше отдают предпочтение именно им. Существует три вида пластиковой продукции, в том числе и канализационных компенсаторов:

• полипропиленовые изделия;
• полиэтиленовые аналоги;
• поливинилхлоридные компенсаторы.

Сфера применения, сечение и конструктивные особенности

Все материалы, используемые для обустройства канализации, обладают своими параметрами линейных деформаций. Поэтому пластиковый компенсатор пригоден не для всех трубопроводов. Эффективность и востребованность данного фитинга увеличивается, если сточная сеть замуровывается в полах либо стенах.

Компенсатор монтируется на канализационную трубу в нижней части стояков, расположенной в технических, подсобных, подвальных помещениях. Он придает нужный наклон горизонтальным участкам при унификации сточных веток из разных материалов.

Фитинг позволяет компенсировать деформации и выход из строя сети вследствие ее линейного температурного сужения/расширения.

Нередко компенсаторы применяются для ремонта внутренних канализационных систем. Они дают возможность менять вышедшие из строя участки трубопровода без его полного демонтажа.

Часто установка фитинга необходима при ремонте санузла либо уборной. В этом случае он используется, если высотные перепады пола требуют поднять либо опустить крестовину стояка для создания оптимального угла сброса в него нечистот.

Компенсационный патрубок из полиэтилена и полипропилена представляет собой прямолинейный отрезок трубы. С одной стороны он оснащен соединительным раструбом на 110 мм. В нем расположен кольцевой уплотнитель из резины.

Поливинилхлоридные изделия могут быть гофрированными, что улучшает их компенсационные характеристики. Есть также изделия изогнутой конфигурации, они предназначены для монтажа или ремонта поворотных участков канализационных сетей.
