Достоинства системы
Достоинством водяного контура теплого пола является долговечность при правильном монтаже При обустройстве жилого дома важно уделить внимание отоплению. Комфортным и экономичным способом является создание теплого пола. Он позволяет сохранить до 30% тепла при высоте потолка 2,5 м и около 50% при высоте более 3,5 метров
Водяной теплый пол – сложная конструкция, при создании которой нужно учесть многие факторы
Он позволяет сохранить до 30% тепла при высоте потолка 2,5 м и около 50% при высоте более 3,5 метров. Водяной теплый пол – сложная конструкция, при создании которой нужно учесть многие факторы.
К достоинствам относят:
- Обогрев всей площади помещения. Для этого используется самый комфортный метод – наибольшее тепло внизу и меньшие температуры на уровне головы.
- Отсутствие сильной конвекции. Тепло не поднимается до уровня потолка, поэтому нет излишних расходов и потерь. Это также приводит к экономии.
- Отсутствие загрязнений системы и ее гигиеничность. На радиаторах быстро накапливается пыль, которая может мешать работе оборудования. Водяной пол меньше накапливает грязи, удалить ее проще.
- Теплый пол занимает минимальное пространство. Обеспечению максимального тепла не будут препятствовать мебель и перегородки.
- Безопасность. Конструкция не наносит вреда окружающей среде и здоровью людей.
- Доступность системы. Все необходимые материалы можно найти в любом строительном магазине на различный бюджет.
- Прочность. При соблюдении условий монтажа и правильной эксплуатации пол прослужит десятки лет.
- Саморегуляция системы. Она включается и выключается при достижении заранее выставленных температур. Это же приводит к значительной экономии и отсутствию пустых трат тепловой энергии.
Виды
Перед началом проведения монтажа нужно подготовить поверхность пола и закупить материалы для установки обогревающей системы. Существует несколько вариантов, как уложить теплый пол:
- Разместить под половым покрытием силовые греющиеся провода;
- Настелить электрические маты (Нексанс – Nexans, Санпол, Теплолюкс, Thermomat);
- Положить трубы ПВХ или металлические для обогрева помещения водяным путем.
Каждая система имеет свои достоинства и недостатки. Использование экранированного греющего кабеля практично при желании сэкономить средства. Установка системы такого типа осуществляется двухжильными и одножильными проводами. Первые более доступны, но являются менее безопасными, поэтому большинство домовладельцев применяют шнуры с двумя жилами.
Фото – схема расположения кабелей
Электрические маты – это системы «в коробке», т. е. уже готовые. Их можно использовать в деревянном частном доме и в любых других помещениях с повышенной пожароопасностью. Их устройство представляет собой плотную основу из пенополистерола (реже из пенопласта), на которую закреплены кабеля. Такая система отопления помещения легко монтируется своими руками и проста в обслуживании, но является довольно дорогой.

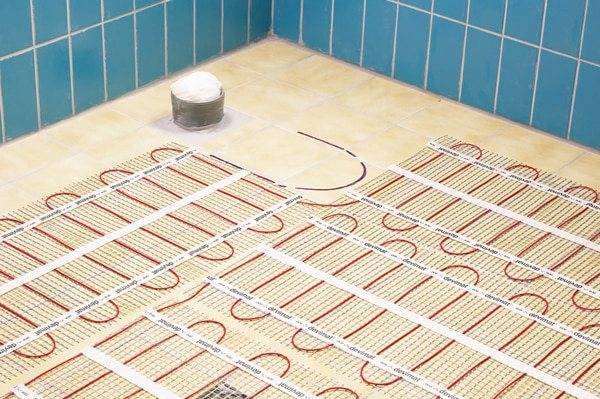

Фото – укладка отопительной сетки
Укладка водяного теплого пола производится под стяжку или под плитку в ванной. Конечно, его можно использовать и в других помещениях, но тогда получится большой перерасход коммуникационных материалов и электричества, которое необходимо для нагрева воды. Трубы горячего водоснабжения укладываются спиралью, их температура контролируется при помощи специального датчика, вода нагревается бойлером или котлом отопления. Среди достоинств высокая эффективность и устойчивость системы к внешним воздействиям и возможность устанавливать её под клей. Из недостатков можно выделить сложность проведения работ своими руками и дороговизну оборудования.
Фото – устройство водяной системы
Когда Вы определились с нужным видом теплого пола, нужно подготовить поверхность, на которую будет производиться монтаж системы или укладка матов:
- Она должна быть максимально ровная, нельзя устанавливать шнуры на щебень или камни – острые части могут повредить изоляцию. Поэтому он предварительно заливается раствором;
- После на основание настилается теплоизоляционная пленка. Под паркетную доску, линолеум, ламинат используется пенофол. Это покрытие из нескольких слоев фольги, общей толщиной в 14 мкм. Оно обеспечит эффективность работы нагревательных проводов и защитит их от сырости (если шнур устилается в частном доме на первом этаже);
- Нужно отметить, что перед укладкой водяного теплого пола под кафель и плитку устанавливается пеноплекс. Если в помещении не предусматривается высокой влажности или сырости, то можно применять даже ГВЛ для пола;
- В некоторых случаях используется сухая укладка теплого пола, т. е. без стяжки. Такой вариант теплоизоляции подойдет для частного дома со слабыми перекрытиями или для помещения, где нет возможности сделать стяжку на втором этаже. Здесь поверхность устраивается с полистирольной несущей системой, на наружную сторону которой крепится натуральная деревянная доска или ламинат.
Какая укладка труб для теплого пола лучше?
Форма улитки идеально подходит для помещений большого метража с формой квадрата, круга или прямоугольника. К таким помещениям относятся в основном жилые комнаты, кухни, коридоры, холлы, гостиные.
Когда трубы разложены улиткой, прогрев площади получается максимально равномерный нежели у змейки. Это связано с тем что подающие трубы, которые имеют более горячий теплоноситель чередуются с обратными трубами, в которых теплоноситель уже менее горячий.
Выложить большое помещение змейкой не является ошибкой, просто одна часть комнаты будет всегда чуть более горячей, чем другая. Это может вызывать дискомфорт. Для маленьких помещений это не так сильно критично.
Если площадь укладки геометрически сложная, тогда используйте змейку, с ней будет справиться легче. Также рекомендуем заранее начертить проект на миллиметровой бумаге, чтобы в работе не возникало ступоров.
Дополнительные параметры
Среди дополнительных параметров, влияющих на расстояние между трубами теплого водяного пола, можно выделить:
- пожелания заказчика о средней температуре в отапливаемом помещении;
- способ прокладки трубопровода.
Температура в помещении
Оптимальный температурный режим в помещениях различного назначения
Комфортная температура для проживания в различных помещениях определена специалистами.
Данные из таблицы определены для средней полосы России, где температура в холодное время года редко опускается ниже 30ºС. Для северных районов представленные показатели рекомендуется увеличить на 2ºС – 4ºС.
Любой заказчик по своему желанию может увеличить или уменьшить температуру в отопительной системе. Для этого при монтаже пола достаточно уменьшить или увеличить шаг прокладки труб соответственно.
Способы укладки труб
Специалисты различают следующие способы прокладки труб, используемые для обустройства пола:
змейка или угловая змейка. Труба в первую очередь проводится в самые холодные зоны комнаты (к наружным стенам, балкону или окнам), а затем по спирали возвращается обратно к отопительному оборудованию. При использовании змейки невозможно достичь равномерного прогрева помещения. Такой способ используется, если необходимо отсечь холодный воздух от мест его поступления и при наличии дополнительных обогревательных источников. При укладке труб змейкой шаг между трубами должен быть минимально допустимым, то есть составлять 100 мм;
Схема укладки, применяемая для большего обогрева наружных стен
двойная змейка. Принцип расположения труб аналогичен предыдущей схеме. Разница в укладке заключается в том, что прямая и обратная труба идут практически параллельно друг другу. Такой способ допускает увеличения расстояния между витками до 150 мм – 250 мм;
Наиболее приемлемый способ прокладки трубопровода змейкой
улитка. Трубы прокладываются по внешнему контуру и спиралью сводятся к середине комнаты. Какое расстояние между трубами теплого пола должно быть при использовании спиральной укладки? Такой способ считается самым оптимальным. Он позволяет производить прокладку труб с наибольшим расстоянием между ними, так как потери тепла являются минимальными, а прогрев пола при этом достаточно равномерен.

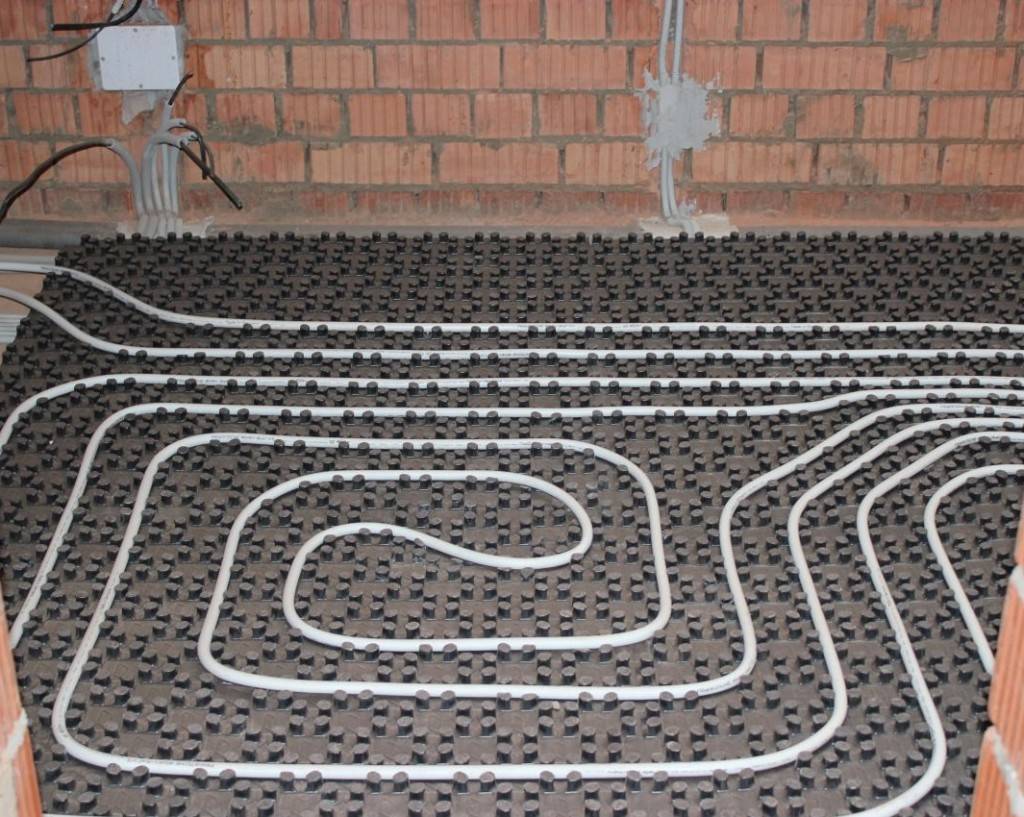

Укладка труб по спирали к центру помещения
Любой вид укладки труб можно делать как с одинаковым шагом, так и с различным расстоянием между трубами. Такой способ позволяет оптимизировать распределение тепла внутри помещения.
Укладка труб отопления пола с разным шагом
Более подробно со способами раскладки труб, а также преимуществами и недостатками всех схем можно узнать, посмотрев видео.
От выбранного шага прокладки трубопровода пола зависят такие показатели, как равномерность распределения тепла, количество труб, необходимое для устройства отопительной системы.
При выборе маленького шага раскладки пол будет нагреваться слишком сильно, что вызовет дискомфорт проживающих. При применении схемы с большим шагом раскладки пол нагреется неравномерно и человек сможет ощущать ногами разницу температур. Точный расчет параметров пола рекомендуется производить при содействии специалистов или специализированной компьютерной программой, например Valtec.
Монтаж водяного теплого пола собственноручно
После того как Вы закупили материалы, можно приступать к монтажу.
Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта
Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:
2.1. Очистка основания2.1.1. Бетонный пол
Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.
2.1.2. Деревянный пол
Просто очистить поверхность от крупного мусора.
2.2. Утепление основания2.2.1. Бетонное
В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:
Видео монтажа утеплителя к бетонному основанию
2.2.2. Деревянное
Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.
2.3. Монтаж демпферной ленты
Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.
2.3.1. Бетонная или кирпичная стена
Видео монтажа демпферной ленты к бетонной или кирпичной стене
Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.
2.3.2. Деревянная, гипсокартонная, стена со штукатуркой
Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой
В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.
2.4. Арматурная сетка
Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.
Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.
Видео монтажа арматурной сетки
2.5. Крепления для трубы
Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.
Об этом уже говорилось в пункте
Крепежные элементы для трубы
2.6. Укладка трубы
Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:
- двойной спиралью (рис.1);
- змейкой (рис.2);
- двойной змейкой (рис.3).
Схемы укладки трубы теплого пола
Самый эффективный вариант — это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.
К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).
Начинать монтаж рекомендуем с самых дальних от коллектора контуров!
Видео укладки трубы водяного контура
2.7. Монтаж коллектора
Коллектор обычно монтируется в специальный шкаф и на стену.
2.7.1. Сборка коллектора
Для начала надо собрать коллектор и закрепить его на месте.
Видео-инструкция по сборке коллектора
2.7.2. Обвязка коллектора
После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.
Видео по обвязке коллектора водяного пола
2.7.3. Опрессовка системы
После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.
Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.
Видео-инструкция по заполнению водяного теплого пола теплоносителем
После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.
Производим расчеты
Чтобы рассчитать количество или метраж необходимых труб, необходимо сначала выбрать подходящую схему укладки. Самыми распространенными считаются «змейка» и «спираль».
Схемы укладки
Первый вариант может иметь две разновидности. В первом случае труба укладывается змейкой.
Обратите внимание! «Змейка» позволяет немного сэкономить на трубах, но при этом нагрев комнаты будет неравномерным. Сначала нагреется пол с одной стороны, и постепенно тепло будет продвигаться дальше. К тому же вода, продвигаясь по трубам, будет остывать
Это значит, что с одной стороны пол будет всегда чуть прохладнее
К тому же вода, продвигаясь по трубам, будет остывать. Это значит, что с одной стороны пол будет всегда чуть прохладнее.
Змейка
Более эффективная укладка – это двойная спираль. В этом случае трубы укладываются парой, та по которой поступает горячая вода, и та по которой будет отводиться остывший теплоноситель. Такой способ позволяет нагревать пол по всей комнате до одинаковых температур.
Обратите внимание! При укладке труб по системе «спираль» нагрев комнаты будет происходить с ее краев к середине. Такой метод считается наиболее эффективным
Спираль
Какой бы способ не был выбран, чтобы правильно рассчитать метраж необходимых труб, нужно начертить схему. На бумаге в масштабе рисуется будущая система. Наносятся контуры комнаты и линии, по которым в дальнейшем будут укладываться трубы. При этом нужно учитывать расположение крупных элементов мебели, под ними укладывать теплый пол не рекомендуется. Также стоит учесть, что укладывать трубы нужно с отступом от стен не менее 20 см.
Для правильного расчета необходимо знать еще один параметр – это расстояние между трубами или шаг. Этот параметр будет зависеть от диаметра и теплопроводности труб, а также от температуры подаваемого теплоносителя. Первые два показателя можно узнать в магазине, где будут приобретаться трубы. Второй показатель будет зависеть от используемого котла. Также выбор шага определяется от необходимой температуры в комнате. Если нужно чтобы было значительно теплее, то шаг делается меньше, и наоборот.
Расчет
Делая расчеты, нельзя забывать о том, что длина одного контура не должна превышать 60‒70 метров. В противном случае эффективность системы значительно снизится.
Обратите внимание! Если площадь комнаты довольно большая, и метраж труб будет больше 70 метров, то требуется создать дополнительные контуры (один или два, в зависимости от площади). Лучше, чтобы они были одинаковой длины
Комбинированная укладка
Сделав правильный чертеж будущей системы (с учетом отступа от стен и будущей расстановки крупных элементов мебели), можно точно рассчитать необходимое количество труб. Но всегда стоит брать с запасом. При любой работе неизбежны небольшие недочеты и огрехи. Лучше сделать десятипроцентный запас, чем затем бегать по магазинам в поисках подходящей трубы.
Шаг трубы водяного теплого пола. Определяем расстояние между трубами теплого пола
В электрическом обогреве конструкции ИПО и матов уже существуют фиксированные шаги элементов нагрева, что не сказать про водяное отопление. Поэтому количество труб при расчете зависит от выбранного расстояния между ними.
Как выбрать расстояние между трубами теплого пола, какие основные параметры и как правильно все рассчитать, мы и рассмотрим ниже.
диаметр трубы и ее вид.
Как определить площадь комнаты
Для этого используется простейшая формула, которая изучается еще в начальной школе.
S=a*b , где:
a — длина комнаты;
b — ее ширина.
То есть нужно ширину умножить на длину.
Рекомендуем исключить площадь, на которой планируется расположить габаритную мебель. Греть пол под мебелью, на которой будет стоять кухонная стенка или шкаф-купе, совершенно нецелесообразно. К тому же сокращение площади обогрева позволит сократить расходы на закупку труб теплого пола.
Как влияет вид на расстояние
На шаг труб водяного теплого пола влияет также и материал, так как каждый имеет свою теплопроводность.
Максимальное значение у гофрированной нержавеющей трубы и медной. На третьем месте металлопластиковая, за ней идет полиэтиленовая и полипропиленовая.
Получается, что полипропилен имеет самую низкую теплопроводность. Поэтому его советуют использовать только в крайних случаях.
По логике получается, что чем выше коэффициент теплоотдачи, тем шире шаг может быть между укладкой труб. А чем меньше, тем плотнее надо класть трубы друг к другу. То же самое с диаметром. Если он большой, то кладем трубы шире, если маленький то плотнее.
Чтобы определить шаг, исходя из температуры теплоносителя, можно посмотреть таблицу:
Общепринятые шаги укладки
Популярный размер трубы для водяного теплого пола считается 16 мм. Интервал между трубами составляет 20—30 см в жилой комнате, 10—15 см ванная и 30—35 см в других помещениях, например, котельная, подсобка, гараж.
В жилом помещение не стоит использовать шаг больше 30 см, так как ступня ноги будет чувствовать перепад температур, а это не совсем комфортно. Пол будет прогрет неравномерно.
Как производится расчет длины трубы
Существует простая формула, которая помогает определить необходимую длину: L = (S / N) * 1,1 , где
S — общая площадь, на которую планируется укладывать водяной пол. Измеряется в квадратных метрах.
N — расстояние шага укладки.
1,1 — дополнительный запас трубы на повороты.
Также обозначьте, где у вас будет стоять коллектор, и какое дополнительное расстояние трубы до него необходимо. И умножите на 2, так как нужен запас как подачи, так и обратки.
В качестве примера давайте рассмотрим простую задачу, с помощью которой мы определим необходимую длину трубы для комнаты.
Дано: 15 м2 площадь комнаты, где будет монтироваться водяной пол. Расстояние от теплого пола до коллектора еще 3 м. И шаг между трубами 20 см (его следует высчитывать в метрах, как и другие параметры, получается 0,2 м).
Решаем: (15/0,2)*1,1+(3*2)=88,5 м. Именно такая длина трубы нам нужна для работы.
Вычисляем максимальную длину одного контура
Если мы рассматриваем теплый пол, то в них встречается эффект запертой петли. Когда циркуляция теплоносителя невозможно при любой мощности насоса. Такой эффект происходит при потере давления в 20 кПа (0,2 бара).
Просчитывать самостоятельно через формулы достаточно проблематично, поэтому лучше использовать ряд рекомендаций, которые уже вывели специалисты.
Если у вас труба диаметром 16 мм из металлопластика или полиэтилена, то петли нужно делать не более 100 м, а чтобы еще себя обезопасить, лучше увеличить до 80 м.
При диаметре 18 мм за максимум берется отметка в 120 м, а лучше не больше 100.
При диаметре 20 мм максимум — это 120-125 м. В идеале тоже за 100 не выходить.
Формы укладки выбираем предпочтительную
Разработано множество различных форм укладки теплого пола. Самые распространенные из них и часто используемые это: змейка (бывает разная: обычная, двойная или угловая) и улитка.
От каких параметров зависит шаг трубы
Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.
Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).
Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.
Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений
Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.
Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.
Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды. Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм
При нагрузке в 80 Вт/кв.м – 150 мм. Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года
При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм
Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года
Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм
Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года
Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.
Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.
Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.
Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.
Грамотный подход к утеплению балкона: калькулятор расчёта толщины теплоизолятора
На чтение: 1 минута Нет времени?
Так уж повелось в нашей стране, что зимы у нас морозные, осень дождливая и ветреная, и даже летом некуда деться от вездесущих сквозняков. Мечта каждого хозяина, имеющего балкон или лоджию, создать на этой, на первый взгляд, неприглядной территории настоящий оазис или зону отдыха. Вопрос лишь в том, как правильно и точно рассчитать расход материалов, чтобы распланировать траты и не переплатить лишнего. Специально для наших читателей редакция HouseChief.ru разработала удобный и наглядный калькулятор, который поможет домашним мастерам без специальной подготовки точно рассчитать необходимую толщину утеплителя для балкона или лоджии.
Тёплый балкон чаще всего это многослойная конструкция, которую нужно грамотно рассчитать
Читайте в статье
Заключение
На основании рассмотренных выше материалов, можно сделать вывод, что при определении длины контура обогрева для тёплых полов необходимо выполнить тщательный расчёт. В общем случае, максимальная длина трубопровода, без потери эксплуатационных характеристик, должна приниматься не более 80 метров при диаметре наружной поверхности – 16 мм.
В случае, если для обогрева помещения потребуется большие размеры, то таких контуров может быть несколько. Они должны быть смонтированы независимо друг от друга в тепловом шкафу, по принципу «гребёнки» с возможностью регулировки каждого из них или полного отключения конкретного трубопровода для проведения технического обслуживания.
