Назначение и разновидности распределительных коробок для проводки

Разновидности

Как Вы уже поняли, на сегодняшний день существует несколько типов электрических распределительных коробок. Как правило, разделение происходит по следующим характеристикам:

• материал изготовления (металл либо пластик);
• способ установки (открытый либо скрытый);
• форма изделия (прямоугольная, круглая, квадратная);
• размер.

Металлические и пластиковые

Металлические распределительные коробки используются с прошлого века, когда еще не был придуман пластиковый вариант.

Не редко металлический вариант изделий используется и в настоящее время. Чаще всего установку распределительных коробок из металла выполняют при монтаже электропроводки в бане либо деревянном доме. Это вызвано тем, что металл при самовозгорании кабеля предотвратит распространение пламени.

Пластиковый вариант более современный. Существуют изделия как наружного, так и скрытого типа. Их преимущество в невысокой цене, удобной конструкции и привлекательном внешнем виде. Кстати, существуют пожаробезопасные распредкоробки из самозатухающего пластика.

Наружные и скрытые

Если расключение проводов в комнате осуществляется открытым способом, используется наружная распредкоробка. При установке под штукатурку используется изделие скрытого типа.

И тот и другой вариант выполняет свою работу довольно хорошо, но все же ремонт и эксплуатация настенного объекта выполнить легче.

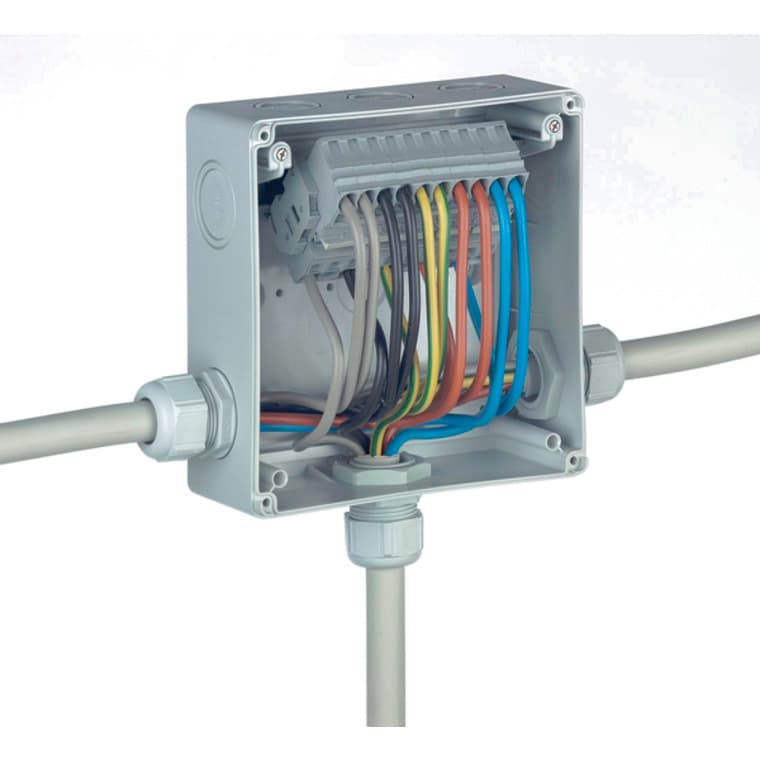

К тому же существуют распределительные коробки с клеммами, позволяющие качественно соединить провода между собой. Такие изделия, как правило, изготовлены в наружном исполнении.

Прямоугольные, квадратные, круглые

Также распредкоробки выпускаются в различных геометрических формах. Причина этому – различное назначение. Если будет подводиться немного жил, круглой формы вполне хватит. При большом количестве жил необходимо использовать прямоугольные либо даже квадратные емкости, т.к. они имеют большую вместительность.

Обращаем Ваше внимание на то, что установка распределительной коробки круглой формы в бетон занимает меньше времени, т.к. отсутствует необходимость выставлять изделие по уровню! В то же время для открытой электропроводки красивее будет смотреться продукт квадратной формы

Что касается размеров, то они могут быть различными, в зависимости от того, какое сечения кабеля вы выбрали. Сразу же рекомендуем Вам ознакомиться со статьей: расчет и выбор сечения кабеля для электромонтажных работ.

Виды

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

1. Распределительная коробка для открытой электропроводки (по-другому её называют «наружной установки»), монтируется на стенных поверхностях. Чтобы её устанавливать не требуется никакой предварительной подготовки основания. Она крепится непосредственно к поверхности стены при помощи различных крепёжных элементов.
2. Распределительная коробка для скрытой проводки (она называется «внутренней установки»), монтируется в специальное углубление в стене, которое высверливается при монтажных работах. Эти распредкоробки ещё в свою очередь различаются в зависимости от материала стены, в которую они будут монтироваться. Если в бетонную или кирпичную стену, то необходимо специальной коронкой сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах просто вырезается соответствующее отверстие.

По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.

Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

• их назначение;
• количество вводов;
• класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

• IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
• IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
• IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
• IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
• IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.

Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.

Разновидности

Основной критерием разных видов распределительных коробок, является способ их установки, он может быть открытым или закрытым.

Закрытый тип предполагает установку в углубление в стене. Проводка, проведенная вдоль стен, замазываются штукатуркой, а затем соединяются в коробке. После того, как все провода надежно соединены и уложены, изделие помещается в углубление в стене, и затем замазывается штукатуркой.

После установки она незаметна для окружающих, это особенно хорошо в тех случаях, когда в квартире дизайн выполнен в стиле прованс или скандинавский.

Открытые коробки помещаются непосредственно на стену. Они часто используются в подъездах или офисах, так как там они не будут бросаться в глаза. Основным преимуществом открытых коробок является быстрый доступ к проводке.

Открытые типы делятся также еще на несколько подтипов, необходимо ознакомиться и с ними для того, чтобы знать какую распределительную коробку лучше выбрать, для каждого отдельного случая. Среди них наиболее популярные это:

Стандартные. Такие коробки используются в производственных помещениях и коммунальных службах. Они не имеют дополнительных средств защиты или фиксации, поэтому они являются самыми дешевыми из представленных вариантов;

С защитой от пыли. В таких изделиях предусмотрена дополнительная защита от мелких частиц, которые попадая внутрь коробки, могут сократить срок службы соединения. Применяются в основном на древо и камнеобрабатывающих предприятиях, а также в сильно запыленных помещениях;

Влагостойкие. Между подвижными частями и в местах соединения кабелей, в них присутствуют специальные резиновые прокладки, которые предохраняют проводку от контакта с водой;

Защищенные и укрепленные. В тех помещениях, в которых на оборудование может оказываться повышенная нагрузка, или где температура постоянно высокая, необходимы более надежные защитные каркасы;

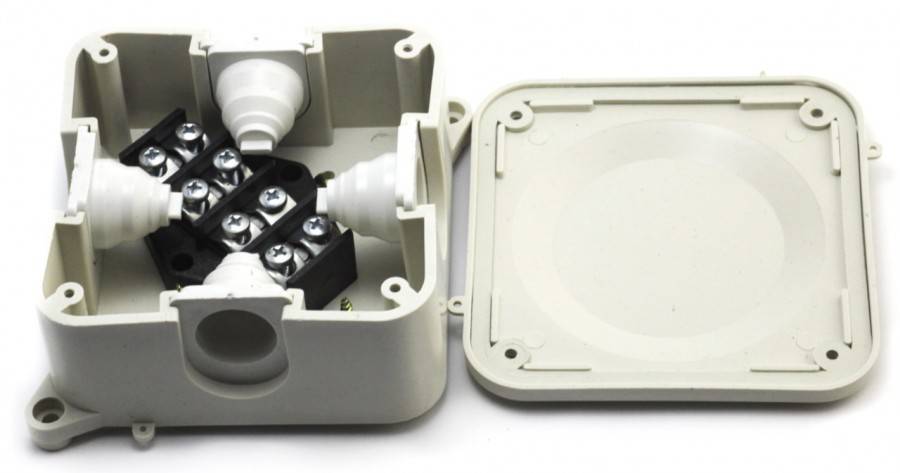

Распределительные коробки с клеммной колодкой. В таких коробках заранее предусмотрены специальные пазы, через которые можно надежно соединить несколько проводов. Такие изделия позволяют соединять концы непосредственно в коробке, вам не нужно покупать дополнительные клеммы или обматывать концы проводов изолентой.

Распределительная коробка для электропроводки

По нормам ПУЭ места разветвления и соединения проводов в доме должны располагаться внутри корпусов электроприборов, в специальных нишах в перегородках и перекрытиях либо в распределительных коробках. То есть все подобные коммутационные узлы обязаны быть дополнительно изолированы на случай их перегрева и возгорания.

Обойтись без коробки в принципе можно. Но тогда придется к каждой розетке подводить свой отдельный провод от домового электрощита без скруток и иных сопряжений по всей длине. В итоге стоимость такой электропроводки за счет большого общего метража линий выйдет немалой. Плюс штробы и короба для нее потребуются больше по размеру, так как в некоторых местах будет проложено пучком по несколько электропроводов.

Распределительные (они же – распаячные, расключительные и ответвительные) коробки различаются конструктивно, по внешнему виду, материалу изготовления и степени защиты, а также наличию либо отсутствию внутри клемм. Для каждого случая следует подбирать свой вариант, иначе пользы от этого элемента электрической проводки будет мало.

Виды коробок и варианты монтажа проводов

По способу монтажа

По способу монтажа коробки различаются на:

Первые выглядят более презентабельно и применяются при открытой прокладке электрических проводов. Вторые устанавливаются внутрь строительных конструкций, а потом закрываются декором. Например, электропроводку в деревянном доме своими руками рекомендуется делать с применением открытого монтажа. Но при укладке кабелей в стальные трубы под отделкой возможна и скрытая разводка с использованием соответствующих электромонтажных изделий.

Пошаговая инструкция клеммного монтажа проводов

По видам материала

Изготавливаются коробки для устройства точек разветвления проводов из негорючего пластика или металла. Их принято подбирать в соответствии с материалом оплетки (изоляции) электропроводки. Если кабель бронирован либо уложен в металлическую трубу, то и распредкоробка должна быть из металла. Для остальных случаев лучше выбирать пластиковый аналог.

Другие коробки

Степень защиты распаячные коробки имеют по IP от «20» до «68». Для сухих отапливаемых помещений вполне хватит IP «20» или «30». Но обычно для бытовых условий, в коттедж или гараж, выбирают вариант с IP «55». А вот для ванных комнат и монтажа на улице следует приобретать электромонтажное изделие с IP от «65» до «67». Количество вводов может быть от двух до шестнадцати.

Если степень защиты указана повышенная, то отверстия для кабелей оснащаются сальниками. Но обычно они по ширине просто делаются в толщину вставляемого провода. Вводы могут располагаться как в боках изделия, так и на его дне (внутренней стороне, соприкасающейся со стеной).

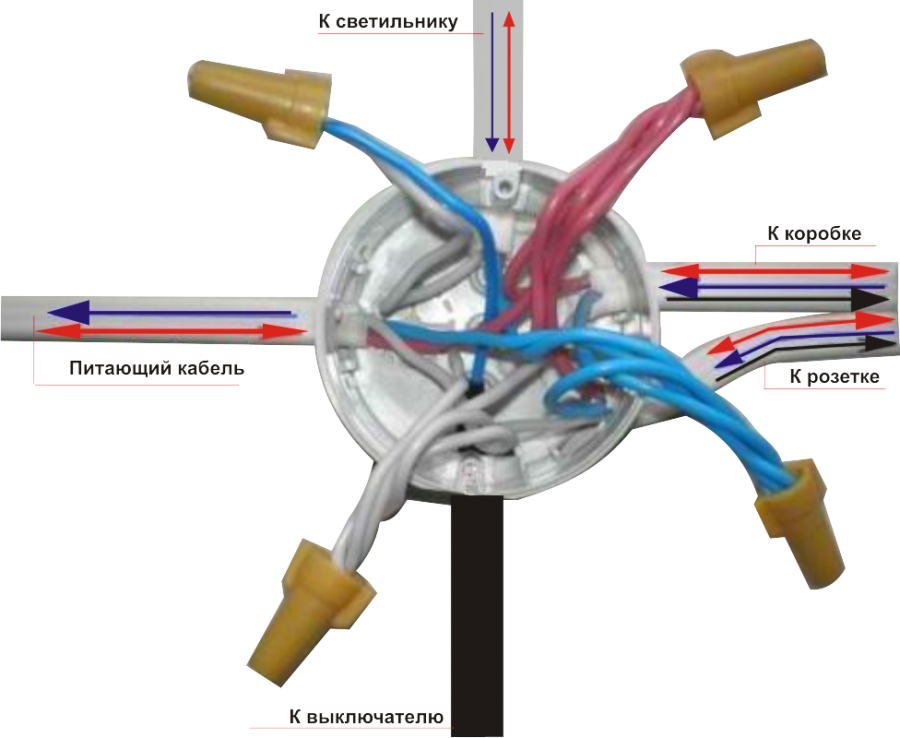

Распределение проводов в коробке

Классификация

По форме

1. Квадратная.

2. Прямоугольная.

Применяются при наличии множества проводов.

3. Круглая.

Используются в бетонных перекрытиях или при незначительном числе кабелей.

По способу установки

1. Открытый (наружный) монтаж.

Коробки внутри стены не монтируются, а закрепляются на поверхности при помощи крепёжных устройств. Как правило, устанавливаются в помещениях на производстве, потому что некрасиво смотрятся. Однако при этом обеспечивается быстрый доступ к проводке. Монтаж отличается простотой и удобством.

2. Скрытый (внутренний) монтаж.

Обычно используются при строительстве в жилых строениях для разводок кабелей. В стене заранее готовится выемка, куда монтируется конструкция. Если у коробки декоративная крышка, то штукатуркой не закрывается и сохраняется доступ к электрическим соединениям. Кроме того, не нарушается интерьер. Монтаж коробки в стене обеспечивает надёжность, безопасность и долгий срок службы.

3. Монтаж в гипсокартон.

По материалу

1. Металлические.

Изделия из лужёной листовой стали или алюминиевых сплавов применяются на производстве или в общественных местах при установке открытым способом. В домашних условиях применяются не часто, например, при необходимости распределить проводку в подсобном помещении или гараже.

2. Пластиковые:

• полипропиленовые;
• полиамидные;
• фторопластовые.

Достоинства:

• надёжная изоляция;
• стойкость к механическим воздействиям и коррозии;
• огнеупорность и невосприимчивость к химическим реагентам;
• небольшой вес;
• невысокая цена.

По комплектации

1. Без наполнения.

Конструкция состоит из корпуса с крышкой. По мнению профессионалов, при самостоятельной прокладке электропроводки лучше всего использовать именно такой вариант.

Достоинства:

• соединение проводников можно выполнить любым вариантом;
• правильный монтаж не позволяет контактам разбалтываться.

2. С клеммами.

Быстрое соединение проводов при помощи зажимов упрощает монтажные работы. Однако на объектах с повышенной влажностью такие модели не ставятся из-за постепенного окисления клемм.

1. Минимальное с двумя вводами.

2. Максимальное с более двадцатью вводами.

По классу защиты

1. Обычные.

Для монтажа в сухих помещениях при прокладке электросетей напряжением 220В. Крышки и вводы уплотнителями не оснащаются.

2. Пылезащищённые.

Более продвинутая конструкция, оборудованная уплотнителем для предотвращения попадания пыли внутрь контейнера. Устанавливаются на предприятиях, где образуется много пыли.

3. Брызгозащищённые.

Уплотнители ставятся на крышке и в отверстиях для создания надёжной герметичности. В домашних условиях практически не применяются из-за чрезмерной защиты. Как правило, устанавливаются на химических предприятиях с высокой концентрацией паров.

4. Жаропрочные.

Оборудованы специальными зажимами для надёжного прилегания проводников и предотвращения искрений в контактах. Используются

Распределительная коробка для электропроводки

По нормам ПУЭ места разветвления и соединения проводов в доме должны располагаться внутри корпусов электроприборов, в специальных нишах в перегородках и перекрытиях либо в распределительных коробках. То есть все подобные коммутационные узлы обязаны быть дополнительно изолированы на случай их перегрева и возгорания.

Обойтись без коробки в принципе можно. Но тогда придется к каждой розетке подводить свой отдельный провод от домового электрощита без скруток и иных сопряжений по всей длине. В итоге стоимость такой электропроводки за счет большого общего метража линий выйдет немалой. Плюс штробы и короба для нее потребуются больше по размеру, так как в некоторых местах будет проложено пучком по несколько электропроводов.

Часто задаваемые вопросы

Нет, провода в отверстия должны входить свободно не пережиматься корпусом коробки. Перед технологическим отверстием в стене делается короткая штроба на глубину ввода, потом она замазывается гипсовым раствором.

Есть коробки с крышками, которые плохо закрываются, может лучше покупать с крышкой, которая привинчивается винтами?

Обычно производители делают качественные коробки с плотно закрывающимися крышками. Если коробка закрывалась до установки, значит, будет закрываться и после. В этом случае допускается характерная ошибка при вдавливании коробки в отверстие стены корпус уходит очень глубоко, верхние края ниже уровня поверхности стен. Второй вариант, когда коробка фиксируется гипсовым раствором, корпус деформируется и верхняя часть принимает форму эллипса. В этих случаях круглая крышка или неплотно входит, или вообще не закрывается, будьте внимательны при установке.

Оцените качество статьи:

1. Ремонт выключателя света в квартире, холодильнике с регулятором
2. Концевая кабельная муфта (термоусаживаемая) — технические характеристики, область применения

Инструкция по подключению

Как мы уже говорили ранее, монтаж распределительной коробки может осуществляться открытым и скрытым способом. Рассмотрим основные этапы каждого из способов.

Открытый монтаж

Данный вид установки более простой и не занимает много времени.

К вашему вниманию все пошаговая инструкция, которая поможет самостоятельно установить распределительную коробку в стене:

1. Отключите электроэнергию в доме и проверьте ее наличие с помощью индикаторной отвертки. О том, как использовать индикаторную отвертку, мы рассказывали в соответствующей статье.
2. Отметьте места крепления простым карандашом.
3. Закрепите коробку в бетонной стене с помощью дюбелей. Конструкция изделия включает в себя 2 отверстия под саморезы.
4. Срежьте наконечники уплотнителей для ввода всех групп проводов. Срезы должны иметь диаметр немного меньше, чем сечение кабеля, чтобы защитить проводку от пыли и влаги.
5. Соедините провода между собой. Для этого рекомендуем ознакомиться с цветовой маркировкой проводов. Все что нужно, правильно соединить фазу с фазой, ноль с нулем и землю с землей (для розеточной группы). Чтобы соединить вводную группу с группой выключателей и освещения, прочтите статью: как правильно подключить выключатель света.
6. Заизолируйте места соединения ПВХ изоляцией, если это потребуется.
7. Закройте крышку.

Вот и вся технология установки распределительной коробки в бетон своими руками. Также хотелось сразу отметить, что наиболее надежным способом соединения проводов является пайка и клеммы ваго.

Скрытый монтаж

Установка скрытым способом более трудоемкая, но все же под силу электрику-новичку.

Итак:

Сначала необходимо создать штробы под посадку изделия в бетонной стене

Для этого используйте дрель со специальной корончатой насадкой
Обращаем внимание на важное требование — диаметр штробы должен полностью соответствовать размерам распределительной коробки. Если место посадки будет маленьким, придется выравнивать контуры, если слишком большое – накладывать больше раствора.
Подведите линию к месту подключения распределительной коробки
Высота установки — 10..20 см от потолка.

1. Разведите раствор алебастра и выложите его в штробу, предварительно смочив ее небольшим количеством воды. Также можно заделать штробу гипсовым раствором.
2. Посадите коробку заподлицо со стеной и немного подержите, пока раствор схватиться, после чего шпателем уберите остатки алебастра.
3. Соедините жилы между собой.

1. Установите защитную крышку.
2. Заклейте место установки обоями либо нанесите на крышку тонкий слой штукатурки (финишной). Если не получилось замаскировать электрическую точку, аккуратно вырежьте обои по контуру (пластиковая крышка не будет выделяться на светлых обоях).

Разнообразие распределительный коробок

А, что они бывают разного типа? – На самом деле – да! Но питание на жилую площадь всегда идет с помощью вводного кабеля. Он идет к первой распределительной коробке от щитка (иногда их несколько, но – это можно видеть в основном на территории частных владений). Далее от этой коробки отводятся кабеля по площади жилья – обычно на прямую сеть не проводится.

Последняя распределительная коробка обладает вводом и внутренней коммутацией, для нее используются разные виды кабелей под проводку к конечным потребителям.

Теперь рассмотрим виды распределительных коробок, чтобы вы осознавали их возможности и отличия:

• Внутренняя версия на основе скрытого типа – монтируется в полость стены;
• Внутренняя версия открытого типа – иногда закрывается какой – либо конструкцией навесного вида;
• Наружный вариант используется за пределами помещений – обладает защитой от попадания влаги или потоков воды;
• Модификации, обладающие встроенными клеммниками, помогающими соединять провода, но иногда обходится без них.

Конструкция обычно формируется в виде пластиковой коробки, обладающей отверстиями на основе герметичных колпаков для проникновения кабелей, и съемной версии крышки. Это, кажется, очень простым, но не все знают, как соединить провода в распределительной коробке, чтобы гарантировать длительную эксплуатацию сети. И не переживать, что она, может, оказаться, на основе критического напряжения, создающего опасность аварии или возгорания проводки.

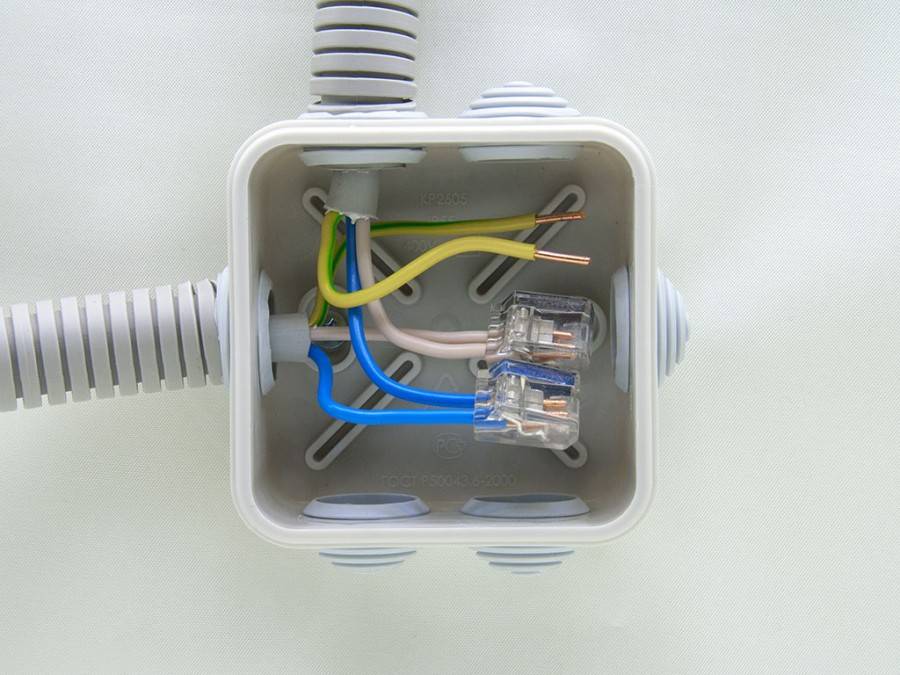

Чтобы этого избежать обычно кабели надежно соединяются с помощью клеммника. По своей сути это устройство не отличается особой сложностью, но обеспечивает надежное соединение проводов.

Когда займетесь выбором распределительной коробки для жилого помещения учитывайте появление необходимости расширения возможностей устройства, поскольку в некоторых случаях – это может потребоваться для сохранения надежности электрической системы. Можете посмотреть различные фото распределительной коробки на основе рассмотренных видов, чтобы вы понимали, как они выглядят.

Чтобы не пришлось заменять это устройство рекомендуем использовать его со значительным запасом. Например необходимо соединить 4 контакта – возьмите версию для восьми проводов.

Инструкция по монтажу

Нам уже известно, что монтажные работы могут проводиться, как открытым, так и скрытым способом. Рассмотрим существующие основные этапы каждого по отдельности из способов.

Напомним! Самым надежным способом соединения проводов между собой является пайка или специальные зажимы, вроде клемм ваго.

Монтаж открытым способом

Такой метод относится к простым способам и не занимающим много времени. Приводим вам пошаговую инструкцию, которая позволит самостоятельно в стене установить распределительную коробку:

1. На первом этапе следует отключить в доме электроэнергию и для безопасности убедиться в ее отсутствия при помощи индикаторной отвертки. Мы ранее рассказывали, как правильно использовать индикаторную отвертку;
2. Места крепления данного изделия следует отметить при помощи простого карандаша;
3. Коробка крепится в бетонной стене при помощи дюбелей. Конструкцией обычно предусмотрены несколько специальных отверстия для саморезов;
4. Для ввода всех групп проводов необходимо срезать наконечники уплотнителей. Срезы делаются меньшого диаметра по сравнению с сечением кабеля для лучшей защиты проводки от попадания пыли и влаги;
5. Между собой соедините провода. Чтобы не ошибиться, рекомендуем ознакомиться с цветовой маркировкой проводов. Все, что от вас требуется, так это правильно между собой соединить фазу с фазой, после ноль с нулем и уже затем землю с землей (это касается розеточной группы). После нужно соединить вводную группу проводов с группой выключателей и внутреннего освещения;
6. После всех работ закройте крышку коробки.

Как видите, процесс установки распределительной коробки в бетон весьма прост.

Скрытый монтаж

Хотя и установить коробку скрытым способом намного труднее но, как правило, электрики новички с этой работой справляются.

Делаем специальные штробы в бетонной стене предназначенные под посадку коробки. Такую работу выполняйте дрелью имеющую специальную корончатую насадку

Обратите внимание во время выполнения этой работы, чтобы диаметр штробы полностью соответствовал размерам изделия. Бывает так, что место для посадки оказывается маленьким

В таких случаях необходимо будет выровнять контуры, а если окажется слишком большое, придется наложить больше раствора;
К месту подключения коробки следует подвести линию. Высота установки от потолка должна быть 10..20 см;
Необходимо сделать раствор из алебастра и выложить его в штробу, но перед этим немного ее смочить водой. Можно также для заделки штробы использовать гипсовый раствор;
Устанавливаем коробку на стену заподлицо и придерживаем ее немного по времени пока раствор не схватиться. Останется после всего этого убрать оставшиеся остатки шпателем от алебастра;
Между собой соедините жилы;
Закрывается защитная крышка;
Место установки заклейте обоями или же нанесите тонкий слой финишной штукатурки на крышку коробки. Если после проделанной работы не удается хорошо замаскировать крышку, то в таком случае вырезаются по контуру обои и пластиковая крышка на светлых обоях перестанет выделяться.

Полезный совет никогда не помешает! Когда будете соединять провода между собой, обязательно каждую группу подписывайте. Это касается проводов розетки, выключателя, люстры и др. В случае ремонтных работ вы сможете быстро найти необходимый провод.

На этом работа и технология правильной установки коробки при скрытой проводке в бетон завершена. При таком варианте времени для монтажа понадобится немного больше, но зато не будет испорчен внешний вид помещения.
