Как рассчитать вальмовую крышу по размерам дома

Особенности вальмовой крыши

Подобный вид кровли отличается отменными эксплуатационными характеристиками, но сложностью устройства. Конструкция составляют четыре стороны – две торцевые, имеющие форму треугольника, и боковые, напоминающие трапецию. Верхушка их соединена коньком, а бока – вальмовыми ребрами. Относительно основания, поверхности имеют одинаковый угол. С учетом ваших предпочтений, кровля может обладать карнизным свесом.

Правильный расчет вальмовой кровли четырехскатной крыши может сделать исключительно специалист, но предварительные «прикидки» можно сделать с помощью онлайн калькулятора.

При расчете применяются данные длины скатов, стен и верхнего конька Источник st-par.ru

Несмотря на сложность расчетов и сооружения, вальмовая крыша относится к наиболее популярным конструкциям. Это обусловлено рядом преимуществ:

• Жесткостью конструкции
• Обтекаемостью покрытия
• Отсутствием фронтонов

Существуют и определенные недостатки:

• Многочисленные отходы материалов
• Сложность проведения расчетов
• Требуются специальные навыки при установке

Учитывая, что достоинств значительно больше, а трудности вас не пугают, калькулятор кровли четырехскатной крыши поможет выполнить примерные предварительные расчеты. По их результатам уже можно сформировать чертеж с визуализацией предпочтений.

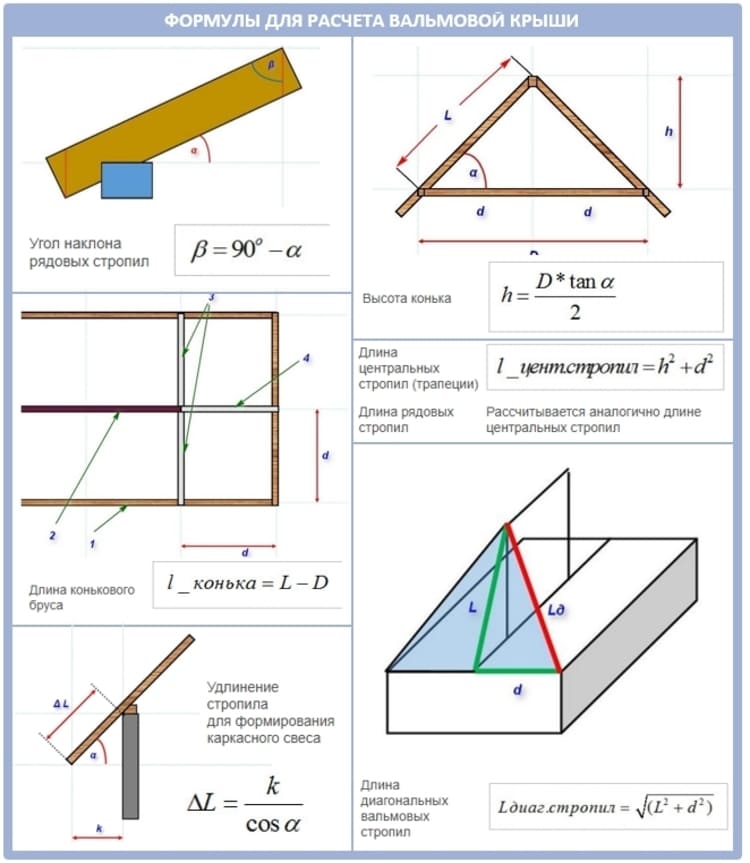

Расчёт элементов вальмовой крыши

Если угол наклона скатов известен, известны размеры постройки, то можно легко определить длину стропил. К примеру, расчёт стропил трапециевидного ската. Вводные данные:

• угол наклона 30°;
• ширина дома – 6 м.

В сечении центральные стропила являются гипотенузой прямоугольного треугольника, в котором нижний катет – это ширина строения, боковой – высота крыши от основания до конька. Первое значение задано. Чтобы рассчитать длину гипотенузы (стропильной ноги), надо длину нижнего катета разделить на sin30°. А числовое значение равно – 0,5. Если подставить все значения в формулу, то получится следующее:

L=b/sin30°=6 /0,5=12 м. Это и есть длина центральных стропил вальмовой крыши при угле наклона в 30°.

Размер длины угловых стропильных ног зависит от высоты крова и расстояние от угла дома до проекции конца конькового прогона на основание (перекрытие). Зависит последний параметр от длины самого конькового бруса. Чем он больше, тем меньше этот размер. И наоборот. Сам расчёт производится по той же формуле, что и центральные ноги.

Определившись с длиною угловых стропил, можно рассчитать длину вальмовых ног. Единственный момент – это тот факт, что стропила вальмового ската не имеют одинаковую длину. Они опираются по угловые ноги, которые сами располагаются под наклоном. И чем ближе к коньку, тем длиннее стропила вальмы. Поэтому каждый элемент придётся подсчитывать по отдельности.

Расчёт стропильной системы

Стропильная система – основа кровли. Поэтому к её расчёту надо подходить с особым вниманием. Основной показатель, кроме ранее рассчитанной длины стропильных ног, шаг установки, то есть расстояние между элементами

Обычно этот параметр варьируется в диапазоне 60–100 см. Поэтому расчёт начинается с приблизительного выбора шага установки.

Покажем это на примере. Выбирается шаг монтажа, равный 80 см. Если длина конькового прогона равна 12 м, то количество стропильных ног рассчитывается так:

12:0,8+1= 16 штук. Единица – это ещё одна стропильная нога, которая устанавливается с одного края, завершая систему. Теперь надо довести шаг установки до фактического параметра: 12:16=0,75 м или 75 см.

Расчёт угла наклона

Необходимо добавить, что угол наклона учитывается не только по типу кровельного материала. Тем более это соотношение определяет минимальное значение уклона. Многое зависит от двух нагрузок: снеговой и ветровой. Оба параметра выбираются из расчёта расположения строящегося объекта.

Эти данные не являются секретом, их можно найти в свободном доступе в интернете. Они представлены как табличными значениями, так и графическими (на карте страны обозначены зоны с определёнными нагрузками). Чем больше нагрузка снеговая, тем рекомендуется сделать вальмовую крышу круче. И, наоборот, чем сильнее ветровая нагрузка, тем кровля должна иметь меньший угол наклона.

• чем больше устанавливается стропильных ног при средних нагрузках, можно использовать стропила небольшого сечения, к примеру, 50х100 мм;
• если нагрузки увеличиваются, то можно увеличить количество элементов стропильной системы, или увеличить сечение стропил, к примеру, 50х200 мм;
• если увеличить угол наклона, снизив снеговые нагрузки, можно уменьшить количество стропил в конструкции крыши или уменьшить их сечение.

В общем, подгоняя параметры друг под друга, можно немного сэкономить на приобретении пиломатериала. Хотя специалисты утверждают, что на кровельной конструкции экономить нельзя. Особенно, учитывая площадь кровли. Здесь необходимо учитывать ширину пролёта здания. Если она превышает 12 м, то есть расстояние от стен дома до конька более 6 м, тогда под стропильные ноги необходимо установить опорные стойки.

Часто допускаемые ошибки при расчете крыши

Многие даже опытные мастера, делая расчет вальмовой крыши, начинают сразу составлять чертеж и подробный план, что крайне неверно. За этими действиями скрывается основная ошибка – отсутствие замеров коробки здания

Общие размеры, конечно же, есть, но мало кто уделяет внимание стенам. Со стороны они кажутся ровными с идеально прямыми углами

А вот если взять и выполнить своими руками дополнительные точные замеры, то можно найти много невидимых погрешностей даже на новом доме. Игнорирование их приведет к тому, что составленный чертеж крыши будет содержать неверные размеры некоторых узлов. Эти ошибки помешают правильно смонтировать первые опоры.

Прежде чем сделать расчет четырехскатной кровли надо взять уровень, рулетку, строительный шнур и произвести новые замеры. С помощью шнура и рулетки между противоположными углами замеряют диагонали, уровнем проверяют высотные отметки стен. Хотя малые неточности, но они все равно будут и их надо исправить:

• Не параллельность стен коробки выравнивают за счет правильного расположения мауэрлата.
• Малую погрешность высоты каждой стены исправляют подкладками под мауэрлат.

Если, на удивление, выполненные своими руками контрольные замеры показали большие погрешности, в расчет и чертеж необходимо внести дополнительные элементы каркаса крыши для исправления недочетов.

Важно! Двумерный чертеж каркаса кровли создает ошибочное видение конструкции. Чтобы иметь полное представление о будущей крыше, необходимо создать самостоятельно объемную ее модель.. По разработанной модели проще определить, нравится конструкция или нет

На этапе проектирования еще можно что-то изменить. В дальнейшем это будет невозможно.

По разработанной модели проще определить, нравится конструкция или нет. На этапе проектирования еще можно что-то изменить. В дальнейшем это будет невозможно.

Совет! Подыскивая в интернете готовый чертеж под определенные размеры коробки дома, не следует брать подробные схемы со сложными формулами и латинскими обозначениями. Их сможет понять только специалист.

Для лучшего представления процесса строительства четырехскатной крыши на фото можно увидеть мастер-класс, где показаны все основные узлы и этапы их возведения.

Особенности вальмовой крыши

Невозможно сделать правильный расчет без понимания самого предмета. Каждый элемент стропильной системы играет очень важную роль, любые ошибки оказывают крайне негативное влияние на общие показатели прочности и устойчивости системы. Даже небольшие просчеты могут становиться причиной возникновения аварийных ситуаций. Из каких деталей состоит вальмовая крыша?

Стропильная система вальмовой крыши отличается от обычной двускатной

Таблица. Составляющие вальмовой крыши

Элемент крыши	Краткое описание и назначение
Диагональные стропилины (накосные)	Самые большие по длине и наиболее нагруженные элементы стропильной системы. Устанавливаются по углам скатов, на них опираются нарожники. Как правило, изготавливаются из спаренных стропилин, за счет этого увеличиваются несущие способности.
Рядовые стропильные ноги	Ничем не отличаются от стропильных ног обыкновенных скатных кровель, чаще всего это доски 50×150 мм.
Нарожники	Формируют вальмы, верх опирается о накосные стропилины, пятка на мауэрлат. В целях уменьшения нагрузки на диагональные стропила устанавливаются дополнительные подпорки. В зависимости от конкретных особенностей крыши нарожники могут опираться на шпренгель, угловые подкосы и т. д.

Опоры для диагональных стропил

При выборе вальмовой крыши надо знать о ее преимуществах и недостатках.

Преимущества конструкции:

• во время строительства нет надобности учитывать направление преобладающих ветров, крыша имеет полностью одинаковые параметры парусности со всех сторон;
• крыша жесткая, может выдерживать значительные снеговые и ветровые нагрузки. Использование специальных элементов дает возможность перекрывать дома с большой площадью;
• не имеет фронтонов, что несколько облегчает и уменьшает объем кладочных работ.

Вальмовая крыша позволяет сэкономить на возведении фронтонов дома

Недостатки:

• требует много пиломатериалов, это увеличивает сметную стоимость строения;
• технологическая сложность. Процесс возведения вальмой кровли имеет много индивидуальных нюансов, такие работы могут выполнять только очень квалифицированные строители;
• большое количество непродуктивных отходов кровельных материалов. Особенно это касается металлических кровель – отрезанные под углами куски приходится выбрасывать.

Основными недостатками вальмовой крыши считаются сложность возведения и большое количество отходов строительных материалов

Расчет поверхности под металлочерепицу

При расчете такого варианта нужно учитывать ширину захода полосы материала по всей длине. Этот показатель зависит от наименования сорта и в каждом случае другой.

При подсчете обращают внимание на угол наклона. Чем он меньше, тем более широкими планируют поперечные стыки

Простые кровли требуют применения к общей площади поправочного коэффициента 1,1, а в сложных и комбинированных конструкциях перерасход может составить до 40–60%.

Подсчет кровли сложное, но нужное занятие. Иногда это нужно сделать для того, чтобы приблизительно проверить мастеров, трудящихся над вашей кровлей.

Кроем вальмовую крышу. Как рассчитать площадь кровли

Вальмовые крыши широко используются как в индивидуальном, так и в капитальном строительстве. Они экономичны и функциональны, но достаточно сложны в проектировании. Чтобы определить потребность в кровельных материалах, необходимо точно рассчитать площадь крыши, однако условия на строительной площадке не самые подходящие, и выполнение сложных расчетов может вызвать затруднения. В этой статье мы расскажем, как рассчитать площадь кровли вальмовой крыши в «полевых условиях», не используя тригонометрических функций и не прибегая к помощи вычислительной техники.

Как рассчитать площадь кровли на строительной площадке

Для того, чтобы рассчитать площадь вальмовой крыши, и оценить потребность в кровельных материалах достаточно знания основ геометрии. Вальмовая крыша состоит из равнобедренных трапеций и треугольников, а их площадь определяется просто.

Площадь равнобедренной трапеции можно рассчитать двумя способами:

1. По формуле Sт = 0,5*(A + B)*H, где A – длина конька, B – длина карниза, а H – длина ската.

2. Можно разбить трапецию на более простые фигуры – прямоугольник со сторонами A и H, и два треугольника, которые складываются в один прямоугольник со сторонами 0,5*(B – A) и Н, т.е. площадь трапециевидного ската можно представить в виде суммы площадей двух прямоугольников.

Площадь вальм (равнобедренных треугольников) вычисляется по формуле Sв = 0,5*C*D, где C – длина карниза вальмы, а D – ее высота.

При сложении 2-х вальм (равнобедренных треугольников) образуется параллелограмм с основанием C и высотой D, т.е. площадь двух вальм вычисляется по формуле S = C*D.

Общая площадь вальмовой крыши вычисляется по формуле: Sобщ = (A + B)*H + C*D.

Полезная площадь битумной черепицы Ондувилла равна 0,31 кв. м. Чтобы рассчитать ориентировочную потребность в кровельных материалах, следует общую площадь кровли разделить на площадь одной черепицы, а результат умножить на поправочный коэффициент 1,10-1,15, учитывающий количество отходов. Дело в том, что для усиления 3D эффекта верхняя часть ондувиллы окрашена в более темные тона, и при монтаже кровли вдоль ребер образуются обрезки, которые использовать нельзя. При увеличении ширины ската поправочный коэффициент уменьшается.

Как рассчитать площадь кровли точно

Для расчетов площадей сложных поверхностей проектировщики используют специальные компьютерные программы. Чтобы точно рассчитать потребность в кровельных материалах в домашних условиях, можно воспользоваться каким либо графическим редактором, или масштабно-координатной бумагой – миллиметровкой.

Трапециевидные скаты и вальмы вычерчиваются в наиболее удобном масштабе. С учетом нахлестов размер битумной черепицы принимается равным 320 х 965 мм. Плитки наносятся целыми и располагаются «вразбежку». Раскладка выполняется от карниза к коньку, начиная от ребра. Количество черепицы в рядах и на скатах суммируется.

Расчет доборных элементов

Делая своими руками расчет покрытия вальмовой крыши надо помнить о доборных элементах. Ими завершают кровельные работы, а некоторые, наоборот, монтируют первыми.

Рассчитывают доборные элементы в следующем порядке:

• Капельники или по-другому карнизные планки крепят к лобовой доске до начала укладки кровельного покрытия. Рассчитать их количество, можно измерив длину периметра кровли. Так как длина одного капельника составляет 2 м, нетрудно вычислить необходимое их количество с учетом того, что планки укладывают внахлест 50 мм.

• Расчет коньковых планок делают по длине стыков всех скатов. Здесь надо учесть, что для вальмовой кровли характерен не один горизонтальный конек, находящийся сверху соединения двух скатов. К нему надо добавить еще четыре наклонных конька, образованных боковым соединением скатов. Количество коньковых планок высчитывают аналогично, как и капельники с учетом того, что длина одного элемента составляет 2 м плюс нахлест от 30 до 50 мм.

Уменьшить расход доборных элементов можно, заказав их изготовление индивидуально большей длины. Экономия получается за счет меньшего количества нахлестов.

Важно помнить о выступающих на крыше сооружениях. Места примыкания к ним кровли также надо закрыть планками

На круглые трубы лучше надеть герметичные колпаки.

Дополнительные рекомендации по монтажу

Помимо вышеперечисленных нюансов, есть и некоторые другие особенности, которые следует учитывать при выборе четырехскатной крыши для дома:

• Конструкция четырехскатной кровли позволяет обустраивать большие свесы со всех четырех сторон, обеспечив защиту фасада и стен от осадков.
• Хотя в целом четырехскатная кровельная конструкция обходится дороже двухскатной, однако, вследствие отсутствия необходимости в обустройстве фронтонов, разница эта не столь велика.
• Если четырехскатная кровля предназначается для мансардного строения, тогда визуально оно будет выглядеть более низким, что следует учитывать при проектировке.
• Монтаж любой разновидности четырехскатной кровли следует начинать с коньковой конструкции. Мауэрлат должен быть надежно зафиксирован и соединен на угловых участках, а стойки прогонной рамы должны иметь прочное основание.
• Для фиксации различных кровельных элементов рекомендуется использовать современные металлические крепежные изделия.
• По окончании всех работ, до того, как посчитать четырехскатную крышу дома полностью готовой к эксплуатации, следует ещё раз произвести ревизию всех конструкций, элементов и стыковых соединений.
• Поскольку возведение четырехскатной крыши представляет из себя непростую задачу, браться за нее можно только при наличии достаточной уверенности в себе. В противном случае, наиболее правильным решением будет доверить монтажные работы специалистам.

Конёк и определение рациональных углов наклона скатов

Для расчётов разных форм кровли используется такая величина как размер конька. Под этим названием понимается верхнее, горизонтально расположенное ребро конструкции, которое образовалось при пересечении двух скатов кровли (наклонных плоскостей).

Конёк есть на всех видах крыш, кроме шатровых и купольных.

Если конструкция простая двухскатная, то он один, если же сложная – то коньков образуется от двух и более. На коньковые прогоны при возведении кровли опираются стропильные ноги, а исходя из того, какой кровельный материал выбран для окончательного покрытия, выбирается и основа конька.

Знать, как рассчитать высоту крыши правильно, нужно и для сооружения надежной и прочной конструкции, а также для того, чтобы спрогнозировать предварительные затраты на строительство, и запланировать бюджет. В вычислениях рационального угла наклона учитывают материал, из которого решено выложить кровлю: одни кровельные покрытия могут быть уложены под углом до 90 градусов, а другие – только от 15 до 60 градусов.

Подбирая, с каким наклоном плоскостей выбрать крышу для своего дома, необходимо принимать в учет функциональность, общий внешний вид полученного в итоге сооружения (ведь вы захотите получить эстетичное строение) и климатические условия. Как показывает практика, для европейских стран идеальным решением можно назвать угол в 35-40 градусов.

Виды вальмовых стропильных систем

Типы конструкций стропильных систем крыш — схемы

1. Наслонная.
2. Висячая.

Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.

В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.

Стропильная система

Стропильная система может быть двух видов — шатровой, а также вальмовой.

Стропильная кровля шатрового типа состоит из четырех треугольных поверхностей — вальм, а вальмовый тип системы предусматривает два трапециевидные ската, а также два треугольника.

Обустройство стропильной системы четырехскатной конструкции достаточно сложно технологически, но вместе с этим радует результатом по окончании строительства.

Воздействие нагрузок

Во время выполнения проектирования шатровой конструкции крыши требуется брать во внимание, что на нее будут воздействовать периодические, а также временные нагрузки.

К числу постоянных нагрузок можно отнести стропильную систему, кровельные материалы.

Что касается временных нагрузок, то они представляют собой осадки в виде снега и дождя, ветер, массу необходимого оборудования, массу людей, выполняющих обслуживание кровли.

Стоит знать следующее:

Если имеется уклон крыши, превышающий 70º, нагрузка снега не берется во внимание.

При уклоне менее 30º воздействие ветра отсутствует.

Если наклон кровли менее 60º, понадобится брать во внимание снеговую нагрузку, которая наблюдается в средней полосе России соответственно СНиПу. Таким образом, нагрузка составляет 180 кг/кв

метр.

Нагрузка ветра в средней полосе России составляет 35 кг/кв. метр.

Массу материалов определяют расчетным путем: на площадь кровли умножается удельный вес каждого строительного материала.

Масса дополнительного обустройства определяется в индивидуальном порядке для каждой крыши.

Монтажные работы

Четырехскатная крыша конструктивно представляет собой, помимо стропил, еще опорный брус, именуемый мауэрлатом и укладываемым на стены.

По опорному брусу укладываются потолочные балки.

В случае если строение выполняется из дерева, стропила фиксируются к венцу сруба, расположенного сверху.

Основная особенность кровли рассматриваемого типа – правильный монтаж накосных стропил, представляющих собой коньковый брус.

Для определенности и правильности выполнения монтажной работы стоит ознакомиться с полезными советами.

Необходимо учитывать следующее:

1. Диагональные стропила должны укрепляться еще посредством нарожников, являющихся укороченными стропильными ногами. Они также крепятся к мауэрлату и выполняют поддерживание накосных стропил.
2. Если предстоит обустройство значительной площади кровли, устраивают шпренгельные фермы, принимающие часть нагрузки на себя, направленных от накосных стропил.
3. Шпренгельные фермы должны выполняться с затяжками, на которые выполняется упор этих же ферм. Возможна их фиксация на существующие продольные или поперечные балки.
4. Помимо всего предусматривается монтаж систем подкосов, ригелей, затяжек, ригелей, создающих жесткий каркас.
5. Диагональные стропила фиксируются к коньковому прогону, опирающемуся на продольную балку перекрытия. Крепление выполняется вверху конькового прогона.
6. Концы накосных стропил снизу связываются с опорной балкой посредством специализированных врубок, врезок, которые дополняются фиксирующими элементами.
7. По окончании выставления и укрепления диагональных стропил можно приступать к монтажу рядовых стропил, при этом шаг между ними должен определяться путем использования расчетов. Расчеты выполняются в зависимости от степени и силы нагрузок, типа материала, но зачастую показатель не превышает 70 сантиметров.
8. Накосные стропила соединяются между собой посредством горизонтальной стяжки вверху (стяжка именуется ригелем).
9. Ригель выполняется из доски сечением 12 х 4 сантиметра. Ригель располагается на расстоянии одного метра от верхней части конька. Основной задачей ригеля является увеличение сопротивления ветровым нагрузкам.

Внимательно относитесь к соединениям мауэрлата и стропильных ног.

Стоит отметить, что соединения являются основными точками, отвечающими за прочность стропильной системы.

Относительно свеса, то он должен регулироваться длиной диагональных стропил, а из-за этого иногда стропильные доски удлиняются скреплением двух досок между собой.

После того как установлена стропильная система, выполняется обрешетка, гидроизоляция, пароизоляция, контробрешетка.

Монтажные работы, проектирование, расчеты и многое другое, что касается возведения дома и крыши, должно выполняться ответственно.

Помните о том, что в строительстве не бывает незначимых этапов.

Видео о выполнении чертежа конструкции четырехскатной крыши.

https://youtube.com/watch?v=wqluVOEP9Lw

Что еще почитать по теме?

Порядок расчета кровельного покрытия

Чтобы высчитать своими руками, сколько потребуется кровельного покрытия для вальмовой крыши, необходимо вспомнить школьную программу по геометрии. Дело в том, что форма скатов представляет два треугольника и две трапеции.

Измерив стороны трапециевидного ската, высчитывают его площадь по формуле: S=1/2(b1 +b2)h.

Следующим замеряют стороны треугольного ската и аналогично по формуле высчитывают его площадь: S=1/2 bh.

Так как треугольных и трапециевидных ската на вальмовой крыше два, то оба результата умножают на это же число. Теперь осталось сложить полученные результаты для выяснения общей площади кровли.

А вот дополнительные сооружения на кровле уменьшают площадь покрытия. Это могут быть дымоходы, окна, балконы и т. д. При расчетах своими руками потребуется вычислить площадь каждого сооружения, и отнять результат от общей площади всех скатов.

Внимание! Если в качестве выступающего сооружения имеется, например, только один дымоход или вентиляционная труба, их в расчет не берут.

Надо учесть, что из-за непрямоугольной формы скатов крыши получится много отходов кровельного материала, что требует к готовому результату добавить 20%.

Размеры обрешётки

Методика расчета обрешетки достаточно проста. Для нахождения параметров обрешетки знать площадь кровли и размер пиломатериалов.

К примеру, S крыши — 100 м², а параметры доски 25×150×4000 мм (толщина, ширина и длина), то:

• площадь одной доски = 0,15 * 4 = 0,6 м²;
• количество досок для обрешетки 100 / 0,6 = 167 шт.;
• объем (в м³) одной доски 0,15 × 0,025 × 4 = 0,015 м³;
• объем всех досок 100 × 0,015 = 1,5 м³.

Для обустройства сплошной обрешетки потребуется 1,5 м³ досок. Для разреженной — нужно выполнить корректировку расчетов. Вносится новая составляющая – шаг между досками.

Если планируется сделать сплошную обрешетку, то достаточно взять удельный вес материала, который планируется использовать. Например, вес плиты ОСП или фанеры составляет 650 кг/м³.

Беседки с двускатной кровлей

Двухскатные кровли, исходя из названия, состоят из двух плоскостей под наклоном, соединенных между собой коньковым узлом.

Конструкции таких кровель в свою очередь также имеют несколько вариантов исполнения:

• Стандартная, с углом наклона скатов 45 градусов.
• С разными скатами.
• С большим выносом.
• С фронтонами.

Популярные статьи Описание и особенности выращивания ириса сибирского Пинк Парфейт

Устройство кровли беседки

Двускатная крыша для беседки своими руками обычно устраивается в стандартном исполнении или с разными скатами. Хоть это и один из простых способов покрытия, он наравне с другими требует тщательных расчетов вычерчивания конструкций.

Для закупки строительных материалов на сооружение, определяем площадь крыши. Расчет материалов покрытия ведется с учетом укладки практически всех материалов внахлест.

Из какого бы материала не возводилась двухскатная кровля, конструкция стропильной системы состоит из одинаковых элементов:

1. Мауэрлат — опорный брус, принимающий и распределяющий на несущие конструкции нагрузки от кровли. На мауэрлат в зависимости от конструкции, опираются стропильные ноги или балки перекрытия.

При правильной конструкции кровли, вы можете сделать не просто навес над беседкой, а целую комнату отдыха

1. Стропильные ноги задают форму кровли (треугольника). Они непосредственно образуют стропильную систему, располагаясь по обе стороны кровли, друг, напротив друга, соединяясь в районе конька.

Размеры стропил и их шаг (расстояние между соседними стропилами, лежащее обычно в диапазоне от 600 до 1200 мм) зависят от:

• Габаритов беседки.
• Снеговой и ветровой нагрузки в вашем регионе.

1. Стойки — вертикальные элементы, служат для поддержки стропильных ног. Стойки устанавливают посередине стропильной системы (под коньком), а при ширине кровли 8 м и более, дополнительно между карнизом и коньком.

Все элементы следует соединять металлическим крепежом (как на фото)

1. Лежень — опорный брус, на который устанавливаются стойки.
2. Прогоны — горизонтальные бруски служат для поддержки стропильной системы. Они опираются на стойки и располагаются параллельно мауэрлату.
3. Затяжки — брусья, смонтированные перпендикулярно мауэрлату для скрепления стропильных ног.
4. Всю систему венчает кровельное покрытие и конек.

Вот таким образом устраивается беседка с двускатной крышей своими руками.

На данном рисунке вы можете ознакомиться с всевозможными вариантами крепления стропил

Нюансы устройства кровель для беседок

И в завершение, что касается устройства кровель дачных строений, тут есть несколько правил.

Это не инструкция, которой следует строго придерживаться, скорее советы рекомендательного характера, способные существенно облегчить и упростить процесс возведения и эксплуатации беседки:

• Тяжелые материалы кровельной системы потребуют возведения более мощных несущих конструкций. Посему используйте по возможности облегченные варианты кровель.
• Если вы планируете устанавливать встроенный или переносной мангал в беседке, побеспокойтесь о защите кровельных материалов от воздействия открытого огня.

При выборе того или иного кровельного материала используйте только специализированный крепеж

• Покрывая кровлю металлическими материалами, приготовьтесь к тому, что ливень и тем более град будут гулко отдаваться во внутреннем пространстве беседки.
• При расчете уклона кровли следует учесть и снеговую нагрузку, атакующую сооружение зимой и ветровую, воздействующую круглый год. Слишком большой уклон для быстрого схода осадков, может стать угрозой повреждения кровли сильным ветром и потребует установки специальных элементов разделяющих воздушные потоки. От этого увеличится и общая цена беседки, и поработать придется больше.
• Обязательно выполните защиту кровельных элементов от воздействия влаги и возможных биологических атак (вредителей, грибков), обработав их антисептиками и гидрофобными составами.

Используйте оцинкованные саморезы – они значительно превосходят по прочности привычные металлические гвозди
