Методики и варианты расчета свайного фундамента

Технология поэтапного строительства

Наиболее часто в частном строительстве используются буронабивные сваи, а потому стоит остановиться на них подробнее. Устройство такого фундамента включает такие этапы:

1. Расчистка и разметка площадки. Прежде всего, участок под строительство освобождается от мусора и растительности, пни выкорчевываются. Желательно снять плодородный слой почвы, а вместо нее засыпать песчаник. Далее производится разметка в соответствии с планом. Вбиваются колья по углам, а между ними натягивается шнур, ограничивающий периметр фундамента. Ориентируясь по нему, устанавливаются колья в местах монтажа опор.
2. Бурение скважин. В зависимости от необходимой глубины привлекается специальная техника или используется ручной инструмент. Для частного дома, как правило, применяется садовый бур, мотобур или самодельные приспособления. Диаметр скважины должен быть немного меньше сваи. В процессе бурения с помощью отвеса контролируется вертикальность скважины.
3. Установка сваи. В пробуренную скважину плотно осаживается труба для сваи. Она должна располагаться строго вертикально.
4. Армирование. Каркас армировки собирается на поверхности земли. Он состоит из 4-8 вертикальных стержней и поперечных связей, закрепляемых с шагом 40-60 см. Готовый каркас опускается внутрь трубы строго по центру так, чтобы они не арматура не касалась ее стенки (на крайние стержни одеваем пластмассовые фиксаторы). Сверху обеспечивается вылет вертикальных стержней на 20-30 см.
5. Бетонирование. Используется бетон марки В12,5 или В17 (не ниже М300). Консистенция раствора должна позволять заполнить всю полость трубы. По мере заливки с помощью длинных прутьев производится уплотнение массы.
6. Устройство ростверка. Если он собирается из готовых железобетонных балок, то они устанавливаются на выведенные опоры, а их арматура сваривается с армирующими стержнями сваи. Строго контролируется горизонтальность установки с помощью строительного уровня. При самостоятельном изготовлении ленточного ростверка устанавливается деревянная опалубка. В ней монтируется армирующий пояс из стальных стержней диаметром 12-14 мм, увязанных в поперечном и вертикальном направлении с шагом 45-60 см.
7. Для дальнейшего строительства дома необходимо установить закладочные элементы. Они представляют собой металлические пластины, к которым с помощью анкеров может крепиться цокольная часть стены. Далее производится заливка бетоном марки М400 или М500. Поверхность ростверка тщательно выравнивается.

При изготовлении фундамента своими руками потребуется следующий инструмент: лопата для расчистки территории, бурильное оборудование (мотобур, садовый бур или другие специальные устройства ручного типа), лом для направления сваи, кувалда (молот) для осаживания трубы в скважину, болгарка для резки трубы и арматуры, ножовка по металлу, плоскогубцы для вязки арматуры, ножовка и молоток для монтажа опалубки, мастерок и правило для выравнивания бетонной поверхности.

Для контроля работ и проведения нужных измерений следует приготовить строительный уровень, отвес, рулетку, металлическую линейку. Желательно иметь нивелир.

Советуем почитать: Для чего нужен нивелир на строительной площадке?

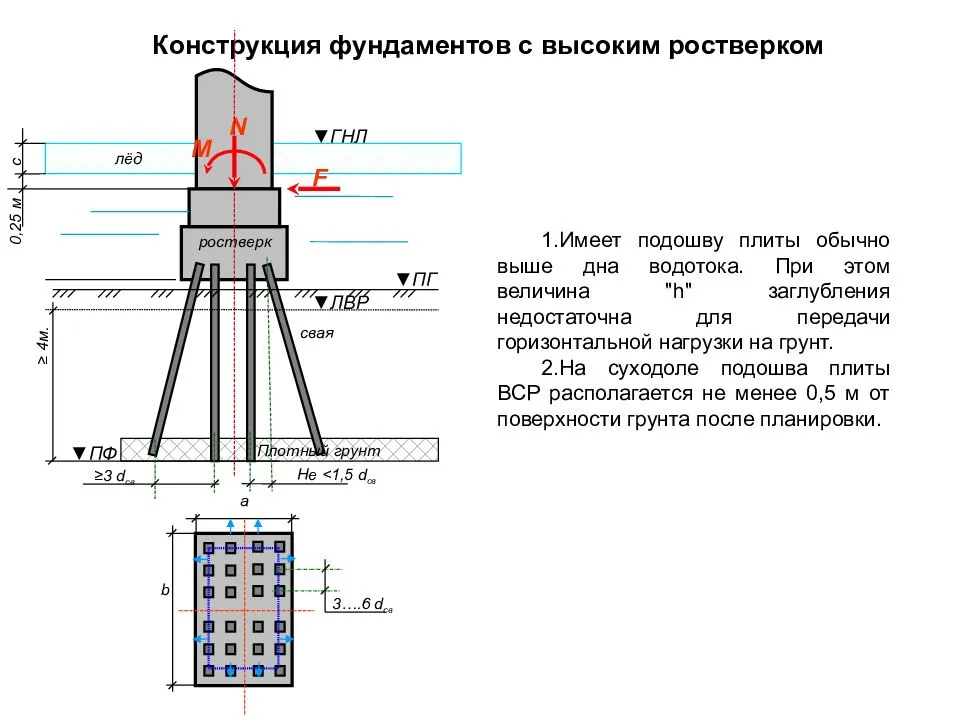

Как рассчитать свайно-ростверковый фундамент?

При расчете свайно-ростверкового фундамента, помимо самих свай, требуется определить основные параметры ростверка. Полный расчет достаточно сложен и проводится специалистами. При изготовлении ростверка ленточного типа из бетона пользуются практическими рекомендациями: высота – более 30 см, ширина – минимум 38 см.

Важный элемент – армирующий пояс из продольных и поперечных стальных арматур диаметром 12-14 мм. Крайние элементы должны находиться под слоем бетона толщиной не менее 2 см.

Калькулятор онлайн: Быстрый и правильный подсчет размеров, потребности арматуры и бетона

Особенности расположения и изготовления свай

По материалу свай выделяются такие разновидности:

1. Деревянные сваи. Они используются редко из-за пониженной прочности и долговечности. Иногда их можно устанавливать под легкие постройки. Применяется древесина дуба, лиственницы, сосны.
2. Стальные сваи. Наиболее привлекательны специальные готовые изделия, особенно винтовые сваи. Можно использовать и другой металлический профиль – трубы, швеллер, рельсы.
3. Железобетонные сваи. В частном строительстве они находят наиболее широкое применение из-за доступной цены на готовые изделия и возможности сделать своими руками. Чаще всего, применяются квадратные сваи, армированные стальной арматурой. Нижний конец их заостряется для упрощения погружения в грунт. Для изготовления применяется бетон с повышенной водонепроницаемостью и морозостойкостью классом не ниже W и F150 соответственно.

Расположение опор в фундаментной системе может быть различным:

1. Одиночные сваи. Для небольших построек опоры устанавливаются только в наиболее нагруженных местах – углы сооружения и примыкание внутренней стены.
2. Рядовое расположение. Сваи размещаются по всему периметру дома на определенном расстоянии друг от друга (шаг – 1,5-3 м).
3. Поле. Опоры размещаются равномерно по всей площади дома. Такая система предназначена для монтажа плиточного, монолитного ростверка.

Наполненные сваи различаются по способу заполнения раствором и его составу. Наиболее распространенный буронабивной вариант предусматривает использование стандартного бетона марки не ниже М300 жидкой консистенции.

Полые сваи могут заполняться с помощью специального оборудования, т.е. буроинъекционным способом, когда раствор подается под давлением. Наконец, иногда применяется экономичный грунтоцементный раствор, представляющий собой смесь грунта и цемента.

Плюсы и минусы

Свайный фундамент может использоваться для сооружений любого назначения, в т.ч. жилых домов (смотрите: типы частных домов). По сравнению с другими типами оснований он имеет такие преимущества:

1. Возможность установки практически на любых грунтах, независимо от уровня грунтовых вод и промерзания, а также на участках с уклоном. Единственным исключением являются скальные выходы, в которых очень трудно пробурить скважину или вбить сваю.
2. Быстрота возведения. Сваи в большом количестве устанавливаются за 1 день. Строительство самого дома можно начинать уже на следующий день (за исключением бурозаливных вариантов).
3. Отсутствие необходимости в проведении трудоемких земельных работ и тщательного выравнивания площадки.
4. Большая несущая способность. Одна свая способна выдерживать более 5 тонн.
5. Долговечность. Срок эксплуатации составляет более 100 лет.

При выборе типа фундамента надо учитывать и имеющиеся недостатки:

1. Необходимость специальной техники для бурения или погружения свай. Аренда ее обходится достаточно дорого, что повышает значительно общую стоимость строительства.
2. Существенная зависимость от качества используемых свай. Надежный фундамент получится только из высококачественных изделий, что «съедает» экономию на материалах.
3. Необходимость полноценных геологических изысканий, позволяющих правильно оценить заглубление и проведение необходимых расчетов.
4. Сложности с обустройством подвала и цокольного этажа.
5. При использовании забивной технологии – ограничения по расстоянию до ближайших строений, т.к. использование даже облегченного молота вызывает сильное сотрясение грунта.

Советуем почитать: СНиПы и нормы на строительство частного дома

Наличие указанных недостатков существенно ограничивает применение свайного фундамента. Для больших сооружений он обустраивается по необходимости из-за наличия сложного грунта. В то же время, мелкозаглубленный вариант, когда сваи можно установить вручную, активно используется для небольших построек – бани, гаражи, хозяйственные строения.
