Пример расчета скорости воздуха в воздуховоде
Исходными данными в этом случае послужат:
- расход воздуха на участке;
- рекомендуемая скорость движения воздуха, которую мы принимаем по таблице 1.
Алгоритм расчета скорости в воздуховоде:
- определение расчетной площади сечения воздуховода;
- по расчетной площади определяют фактическое значение скорости в воздуховоде.
Итак, начнем. Для примера возьмем гражданское здание. Допустим у нас есть расход на участке 1-2, который составляет 3000 м3/ч. Для удобства и наглядности занесем данные в таблицу:
- Определим расчетную площадь Fр в м2 по формуле:
- Fр = G/(3600*Vp),
- где G — расход воздуха на участке, м3/ч;
Vp — рекомендуемая скорость воздуха на участке, м/с. - Расчетная площадь в нашем случае равна:
- Fр = 3000/(3600*5)= 0,167 (м2).
- Внесем данные в таблицу:
- Далее воспользуемся каталогом воздуховодов, чтобы заполнить ячейки «размеры» и «стандартная площадь».
- По расчетной площади принимаем на наш участок, воздуховод размером 300х500 мм площадью сечения 0,15 м2. Данные заносим в нашу таблицу:
- Теперь нам осталось посчитать только фактическую скорость, которая и будет скоростью движения воздуха по участку 1-2. Расчет ведется по такой формуле:
- Vф = G/(3600*Fст),
- где G — расход воздуха на участке, м3/ч;
Fст — стандартная (принятая по каталогу) площадь сечения воздуховода, м2; - Для нашего участка:
- Vф = 3000/(3600*0,15)= 5,56 (м/с).
- Окончательный вариант таблицы:
- Вот мы и определили скорость в воздуховоде, которая равна 5,56 м/с, а это значит, что фактическая скорость соответствует рекомендуемым значениям.
Как Вы могли бы заметить, расчет скорости воздуха в воздуховоде влечет за собой подбор размеров воздуховода. После установки воздуховодов проверяют фактическую скорость воздуха в них. Для этого используют специальные приборы — анемометры.
Заключение
Этот несложный расчет является частью аэродинамического расчета системы вентиляции и кондиционирования воздуха. Такие расчеты выполняются в специализированных программах или, например, в Excel.
Правила определения скорости воздуха
Скорость движения воздуха тесно взаимосвязана с такими понятиями, как уровень шума и уровень вибрации в вентиляционной системе. Проходящий по каналам воздух создает определенный шум и давление, которые возрастают с увеличением количества поворотов и изгибов.
Чем больше сопротивление в трубах, тем ниже скорость воздуха и тем выше производительность вентилятора. Рассмотрим нормы сопутствующих факторов.
№1 — санитарные нормы уровня шума
Нормативы, указанные в СНиП, касаются помещений жилого (частных и многоквартирных домов), общественного и производственного типа.
В таблице, представленной ниже, вы можете сравнить нормы для помещений различного типа, а также территорий, прилегающих к зданиям.
Часть таблицы из №1 СНиП-2-77 из параграфа «Защита от шума». Максимально допустимые нормы, относящиеся к ночному времени, ниже дневных значений, а нормы для прилегающих территорий выше, чем для жилых помещений
Одной из причин увеличения принятых норм как раз может быть неправильно спроектированная система воздуховодов.
Уровни звукового давления представлены в другой таблице:
При введении в эксплуатацию вентиляционного или другого оборудования, связанного с обеспечением благоприятного, здорового микроклимата в помещении, допускается лишь кратковременное превышение обозначенных параметров шума
№2 — уровень вибрации
Мощность работы вентиляторов напрямую связана с уровнем вибрации. Максимальный порог вибрации зависит от нескольких факторов:
- размеров воздуховода;
- качества прокладок, обеспечивающих снижение уровня вибрации;
- материала изготовления труб;
- скорости потока воздуха, проходящего по каналам.
Нормы, которых стоит придерживаться при выборе вентиляционных устройств и при расчетах, касающихся воздуховодов, представлены в следующей таблице:
Предельно допустимые значения локальной вибрации. Если при проверке реальные показатели выше норм, значит, система воздуховодов спроектирована с техническими недочетами, которые необходимо исправить, или мощность вентилятора слишком велика
Скорость воздуха в шахтах и каналах не должна влиять на увеличение показателей вибрации, как и на связанные с ними параметры звуковых колебаний.
№3 — кратность воздухообмена
Очистка воздуха происходит благодаря процессу воздухообмена, который подразделяется на естественный или принудительный.
В первом случае он осуществляется при открывании дверей, фрамуг, форточек, окон (и называется аэрацией) или просто путем инфильтрации через щели на стыках стен, дверей и окон, во втором – с помощью кондиционеров и вентиляционного оборудования.
Смена воздуха в комнате, подсобном помещении или цеху должна происходить несколько раз в час, чтобы степень загрязнения воздушных масс была допустимой.
Количество смен – это кратность, величина, также необходимая для определения скорости воздуха в вентканалах.
Кратность вычисляют по следующей формуле:
N=V/W
Где:
- N – кратность воздухообмена, раз в 1 час;
- V – объем чистого воздуха, заполняющего помещение за 1 ч, м³/ч;
- W – объем помещения, м³.
Чтобы не выполнять дополнительные расчеты, средние показатели кратности собраны в таблицы.
Например, для жилых помещений подходит следующая таблица кратности воздухообмена:
Судя по таблице, частая смена воздушных масс в помещении необходима, если ему характерна высокая влажность или температура воздуха – например, в кухне или санузле. Соответственно, при недостаточной естественной вентиляции в данных помещениях устанавливают приборы принудительной циркуляции
Что случится, если нормативы кратности воздухообмена не будут соблюдаться или будут, но в недостаточной степени?
Произойдет одно из двух:
Кратность ниже нормы. Свежий воздух прекращает замещать загрязненный, вследствие чего в помещении увеличивается концентрация вредных веществ: бактерий, болезнетворных микроорганизмов, опасных газов
Количество кислорода, важного для дыхательной системы человека, уменьшается, а углекислого газа, напротив, увеличивается. Влажность повышается до максимума, что чревато появлением плесени.
Кратность выше нормы
Возникает, если скорость перемещения воздуха в каналах превышает норму. Это негативно влияет на температурный режим: помещение просто не успевает нагреваться. Излишне сухой воздух провоцирует болезни кожи и дыхательного аппарата.
Чтобы кратность обмена воздуха соответствовала санитарным нормам, следует установить, убрать или отрегулировать вентиляционные приборы, а при необходимости и заменить воздуховоды.
Материал изготовления труб для вентиляции
Понятие «трубы для вентиляции пластиковые» объединяет несколько разновидностей пластмассовых изделий, созданных из различных материалов. Все они имеют свои особенности и недостатки, которые существенно влияют на область применения.
Полиэтиленовые – ПЭ
Трубные конструкции из полиэтилена рекомендованы для устройства вентиляции дачных домиков и построек с временным пребыванием людей. Воздуховоды из полиэтиленовых труб устойчивы к перепадам температуры и успешно эксплуатируются в диапазоне от +75 градусов до – 45. градусов. Трубную разводку из полиэтилена с защитным слоем используют для подачи и отвода воздуха при прокладки наружной и внутренней вентиляции. Пластиковые изделий ПЭ отличаются от своих «коллег» по внешнему виду своей черной окраской, обусловленной высоким содержанием сажи, применяемой при изготовлении.
Полипропиленовые – ПП
Вентиляционные системы, изготовленные из полипропилена ПП, обладает следующими преимуществами: устойчивость к агрессивной химической среде, несложный монтаж и невысокая стоимость. Воздуховоды ПП пользуются большой популярностью у домашних мастеров – умельцев с ограниченным бюджетом.
Главный недостаток полипропилена – плавиться при температуре +85 и выше, крайне ограничивает область его применения в воздухоподающих линиях. При низких температурах пластик ПП становится хрупким, поэтому его рекомендуется использовать только в теплых, отапливаемых помещениях.
Поливинилхлоридные – ПВХ
Для устройства бытовой приточно — вытяжной вентиляционной системы чаще всего используются каналы из пластика на основе поливинилхлорида ПХВ. Эти конструкции безвредны для человека, нейтральные к ультрафиолету, герметичны, их несложно монтировать, а при эксплуатации несложно будет провести периодическую гигиеническую чистку. Вентиляционные каналы ПХВ используются в температурном диапазоне от 0 до +80 градусов, правда, со временем на поверхности появляются небольшие трещины и сколы.
Трубы из фторопласта
Прочные и надежные трубы из фторопласта ПВДФ применяются для устройства вентиляционных магистралей, эксплуатируемых при температурах от – 40 до +140 градусах и в условиях повышенной агрессивной химической среды с выделением кислотного и щелочного пара. Понятно, что материал ПВДФ с высокой устойчивостью к химическим воздействиям не применяется для монтажа бытовой вентиляции.
Полиуретановые воздуховоды
Вентиляционные трубы из полиуретана отличаются высокой прочностью и пластичностью. Высокий коэффициент температуры плавления полиуретанового пластика позволяет применять его для кухонных вытяжек. Если предполагается использовать пластиковые трубы, изготовленные из полиуретана для подачи горячего воздуха непосредственно от калорифера, то в этом случае необходимо для снижения температуры использовать гибкую ставку из стали.
Важность правильного воздухообмена
Основным назначением вентиляции является создание и поддержание благоприятного микроклимата внутри жилых и производственных помещений.
Если воздухообмен с наружной атмосферой будет слишком интенсивным, то воздух внутри здания не успеет прогреться, особенно в холодное время года. Соответственно, в помещениях будет холодно и недостаточно влажно.
И наоборот, при низкой скорости обновления воздушной массы мы получаем переувлажненную, избыточно теплую атмосферу, которая вредна для здоровья. В запущенных случаях нередко наблюдается появление на стенах грибков и плесени.
Нужен определенный баланс воздухообмена, который позволит поддерживать такие показатели влажности и температуру воздуха, которые положительно сказываются на здоровье людей. Эта важнейшая задача, которая требует решения.
Воздухообмен зависит в основном от скорости прохождения воздуха по вентиляционным каналам, сечения самих воздуховодов, количества изгибов трассы и длины участков с меньшими диаметрами воздухопроводящих труб.
Все эти нюансы учитываются при проектировании и расчетах параметров вентиляционной системы.
Эти вычисления позволяют создать надежную внутридомовую вентиляцию, которая отвечает всем нормативным показателям, утвержденным в «Строительных нормах и правилах».
Расчёт системы вентиляции
Этот материал любезно предоставлен моим другом — Spirit’ом.
Согласно санитарным нормам, система вентиляции должна обеспечивать замену воздуха в помещении за один час, это значит что за час в помещение должен поступить и удалиться из него объём воздуха, равный объёму помещения. Поэтому первым шагом мы считаем этот объём, перемножив площадь помещения на высоту потолков. Если у вас допустим помещение площадью 40 м2 с высотой потолков 2.5м, то его объём будет 40*2.5=100 м3. Значит производительность приточной и вытяжной систем должны быть по 100 м3/ч. Это минимальный расход, я рекомендую вдвое больше. Ищете вентилятор с такой производительностью, а лучше ещё больше, потому что производительность указывается при условии отсутствия противодавления, а когда вы поставите в приточную систему фильтр, противодавление появится и уменьшит производительность. Если у вас производительность 200 м3/ч, то в трубе 125мм примерная скорость потока будет 4.5 м/с, в трубе 100 мм — 6.5 м/с, а в трубе 160мм – чуть меньше 3 м/с. Считается, что комфортная скорость воздуха для человека – до 2 м/с. Если у вас есть анемометр, то зная эти цифры вы можете проверить производительность системы вентиляции.
Далее, допустим вы хотите поставить в приточный канал нагреватель. С помощью четвёртой таблицы вы можете определить его мощность. Допустим на улице -10°С, а вам хочется чтобы в помещении было +20°С, значит разница температур 30°С. Находим строчку 200 м3/ч, смотрим пересечение столбца 30°С, получаем мощность 2010 Вт. Понятно, что это при отсутствии других источников тепла, так что в реале потребуется существенно меньше.
Следующий момент – расчёт влажности. В тёплом воздухе помещается больше воды, чем в холодном. Поэтому при нагревании его влажность уменьшается, а при охлаждении увеличивается. Допустим у нас за бортом -10°С при 80% влажности, а в помещении воздух нагревается до +20°С. Содержание воды в одном кубометре 2.1*0.8=1.68 г/м3, а влажность нагретого воздуха получится 1.68/17.3=0.097 то есть примерно 10%. Сколько же надо испарить воды, чтобы получить влажность, допустим, 50% при расходе 200 м3/ч?
Ответ: 200*(17.3*0.5-1.68)=1394 г/ч=1.4 кг/ч
Методика расчетов
Изначально необходимо сделать расчет необходимой площади сечения воздуховода исходя из данных по ее расходу.
Площадь сечения воздуховода рассчитывается по формуле
FP=LP/VT
где
LP
– данные по перемещению необходимого объема воздуха на конкретном участке.
Получив искомые данные, производится подбор близкого к расчетному значению типоразмеру воздухопровода. Имея новые данные, производится вычисления реальной скорости перемещения газов на участке системы вентиляции, по формуле:
VФ=LP/FФ
где
LP
– расход газовой смеси.
FФ
– фактическая площадь сечения выбранного воздухопровода.

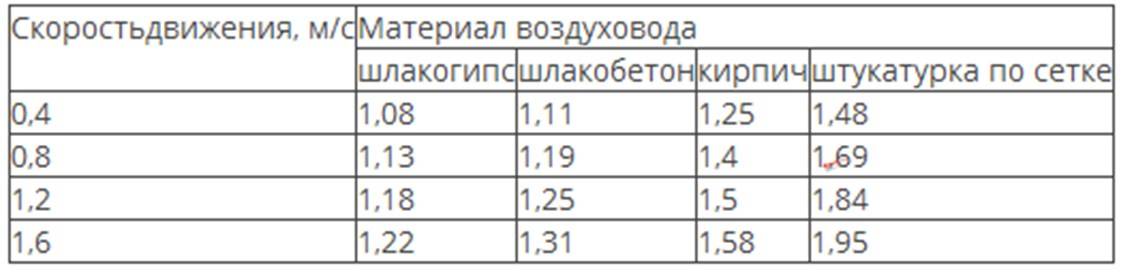

Для правильного расчета скорости воздуха в воздуховоде, необходимо учитывать потери на трение и местные сопротивления. Одним из параметров, влияющих на величину потерь, является сопротивление на трение, который зависит от шероховатости материала воздухопровода. Данные о коэффициенте трения можно найти в справочной литературе.
Исходная информация для просчета
Всю вентиляционную систему раскладывают на отдельные участки и на каждом из них определяют оптимальную скорость воздушной смеси. Признак, по которому отличают один участок от другого, это количество воздуха (расход). Если данная величина неизменна, то раскладывать вентиляционную сеть трубопроводов на участки не требуется. Суть расчета сводится к следующему:
Расчет воздуховодов для равномерной раздачи воздуха.
- Определить расчетное значение скорости потока.
- Вычислить размеры воздуховодов круглой или прямоугольной формы, сравнить их с нормируемыми размерами по СНиП.
- Если габариты отличаются от нормируемых, взять ближайшее в ряду нормативное значение и произвести вычисления в обратном порядке для определения реальной скорости движения воздушных потоков.
Нормативный ряд диаметров в миллиметрах круглых каналов представлен в таблице:
| 50 | 58 | 63 | 71 | 80 | 90 | 100 | 110 | 125 | 140 | 160 | 180 |
| 200 | 224 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 |
| 800 | 900 | 1000 | 1120 | 1250 | 1400 | 1600 | 1800 | 2000 | 2240 | 2500 | 2800 |
Нормативные требования к воздухопроводам прямоугольной формы несколько проще: соотношение высоты и ширины сторон канала не должно быть больше чем 6:3. На практике это означает, что нельзя изготавливать слишком узкие трубопроводы при большой ширине, такие как 700х100 мм. Такой канал будет иметь очень высокое сопротивление, а при его работе допустимый уровень шума будет превышен, поскольку слишком широкая часть начнет вибрировать от воздействия на нее воздушного потока изнутри. В этом случае соотношение будет равно 7, что не соответствует нормам, а канал 600х100 мм с соотношением сторон 6 нормативами допускается. Но даже в этом случае широкую сторону необходимо ужесточить, особенно при высокой скорости воздушных масс. Для этого на ней выполняют зиги либо диагональные перегибы с определенным шагом.
Какой дефлектор выбрать
Если вы хотите установить колпак – усилитель тяги с минимальными затратами и не обслуживать изделие в процессе эксплуатации, рекомендуем остановиться на статичных моделях – дефлекторе Волпера либо ЦАГИ. Последний вариант предпочтительнее для собственноручного изготовления.
Рекомендации по выбору различных дефлекторов:
- При недостатке либо отсутствии тяги лучше ставить динамические версии колпаков – ротационный или флюгер.
- Покупая вращающуюся насадку, не гонитесь за дешевизной. В недорогих изделиях применен открытый шарнир – обычная втулка, которая замерзнет зимой. Подбирайте флюгер или турбодефлектор с закрытым подшипником.
- Н-образный колпак пригодится в местности с постоянными сильными ветрами. В остальных случаях лучше брать ЦАГИ.
Дефлекторы Astato приобретайте по желанию – усилитель будет работать в любых условиях. Но помните: движущиеся части насадки нужно периодически обслуживать.
Расчет скорости воздуха в воздуховоде по сечению: таблицы, формулы
При расчете и установке вентиляции большое внимание уделяется количеству свежего воздуха, поступающего по этим каналам. Для вычислений используются стандартные формулы, которые хорошо отражают зависимость между габаритами вытяжных устройств, скоростью движения и расходом воздуха
Некоторые нормы прописаны в СНиПах, но в большинстве своем имеют рекомендательный характер.
Общие принципы расчета
Воздуховоды могут быть изготовлены из различных материалов (пластик, металл) и иметь разные формы (круглые, прямоугольные). СНиП регулирует только габариты вытяжных устройств, но не нормирует количество притяжного воздуха, т. к. его потребление в зависимости от типа и назначения помещения может сильно различаться. Этот параметр высчитывается по специальным формулам, которые подбираются отдельно.
Нормы установлены только для социальных объектов: больниц, школ, дошкольных учреждений. Они прописаны в СНиПах для таких зданий. При этом отсутствуют четкие правила по скорости движения воздуха в воздуховоде. Есть только рекомендуемые значения и нормы для принудительной и естественной вентиляции в зависимости от ее типа и назначения, их можно посмотреть в соответствующих СНиПах. Это отражено в таблице, приведенной ниже.
Скорость движения воздуха измеряется в м/с.
Рекомендуемые скорости воздуха
Дополнить данные в таблице можно следующим образом: при естественной вентиляции скорость движения воздуха не может превышать 2 м/с независимо от ее назначения, минимальная допустимая – 0,2 м/с. В противном случае обновление газовой смеси в помещении будет недостаточным. При принудительной вытяжке максимально допустимым считается значение 8 -11 м/с для магистральных воздуховодов. Превышать данные нормы не следует, т. к. это создаст слишком большое давление и сопротивление в системе.
Формулы для расчета
Для проведения всех необходимых вычислений необходимо обладать некоторыми данными. Чтобы вычислить скорость воздуха, понадобится следующая формула:
ϑ= L / 3600*F, где
ϑ – скорость потока воздуха в трубопроводе вентиляционного устройства, измеряется в м/с;
L – расход воздушных масс (данная величина измеряется в м3/ч) на том участке вытяжной шахты, для которого производится вычисление;
F – площадь поперечного сечения трубопровода, измеряется в м2.
По данной формуле и производится расчет скорости воздуха в воздуховоде, причем его фактическое значение.
Из этой же формулы можно вывести и все остальные недостающие данные. Например, чтобы рассчитать расход воздуха, формулу необходимо преобразовать следующим образом:
L = 3600 x F x ϑ.
В некоторых случаях подобные вычисления производить сложно или не хватает времени. В этом случае можно использовать специальный калькулятор. Встречается множество подобных программ в интернете. Для инженерных бюро лучше установить специальные калькуляторы, которые обладают большей точностью (вычитают толщину стенки трубы при расчете ее площади поперечного сечения, ставят большее количество знаков в число пи, высчитывают более точный расход воздуха и т. д.).
Знать скорость движения воздуха необходимо для того, чтобы вычислить не только объем подачи газовой смеси, но и для определения динамического давления на стенки каналов, потерь на трение и сопротивление и т.д.
Несколько полезных советов и замечаний
Как можно понять из формулы (или при проведении практических расчетов на калькуляторах), скорость воздуха увеличивается при уменьшении размеров трубы. Их этого факта можно извлечь ряд преимуществ:
- не возникнет потерь или необходимости в прокладке дополнительного вентиляционного трубопровода для обеспечения необходимого расхода воздуха, если габариты помещения не позволяют провести каналы больших размеров;
- можно прокладывать трубопроводы меньших размеров, что в большинстве случаев проще и удобней;
- чем меньше диаметр канала, тем дешевле его стоимость, снизится цена и на доборные элементы (заслонки, клапаны);
- меньший размер труб расширяет возможности монтажа, их можно расположить так, как нужно, практически не подстраиваясь под внешние стесняющие факторы.
Однако при прокладке воздуховодов меньшего диаметра необходимо помнить, что при повышении скорости воздуха повышается динамическое давление на стенки труб, увеличивается и сопротивление системы, соответственно потребуется более мощный вентилятор и дополнительные расходы. Поэтому до монтажа необходимо тщательно провести все расчеты, чтобы экономия не обернулась большими затратами или даже убытками, т.к. постройку, не соответствующую нормам СНиП могут не допустить до эксплуатации.
6 Некоторые нюансы
При правильном проектировании здания и системы воздухообмена, а также точном вычислении скорости и кратности изменения воздушных масс в помещении возможно обеспечить и поддерживать оптимальный микроклимат в производственном, лечебном или жилом помещениях. Обращение к специалисту будет оптимальным вариантом и результаты, полученные путем расчетов, облегчат работу:
- Нет необходимости в прокладывании дополнительных вентиляционных труб с целью обеспечения необходимого расхода воздуха. Особенно актуально это в случае, когда размеры помещения не позволяют прокладывать массивную систему.
- Существует возможность уже на этапе проектирования и составления схемы вентиляции выбирать трубы меньшего диаметра. Это позволит не загромождать помещение, но обеспечит хороший воздухообмен. В небольших квартирах, где высота потолков не превышает 250 см, такое решение очень практично и незаменимо.
- Меньший диаметр канала значительно экономит средства владельца помещения, поскольку стоит дешевле. Экономить можно и на комплектующих, например, заслонках и клапанах.
- Возможности монтажа при использовании труб меньшего диаметра расширяются и нет необходимости жертвовать интерьером, чтобы установить качественную вентиляцию. Да и крепить небольшие и легкие трубы гораздо проще.
Однако стоит отметить, что в большом доме прокладка труб небольшого диаметра должна сочетаться с установкой достаточно мощного вентилятора. Обычно при такой системе естественная вентиляция будет работать хуже и требуется именно принудительная. Предварительно рекомендуется рассчитать размеры и скорость воздуха, поскольку здание, в котором вентиляционный трубопровод не будет соответствовать нормам СНиП, могут не допустить к эксплуатации. При условии соблюдения всех правил поддержание здорового микроклимата в любом помещении не составит труда.
Скорость воздушных масс в воздуховодах считается одним из основных параметров при монтировании вентиляции в жилом или производственном здании. С помощью точных расчётов можно обеспечить эффективный воздухообмен и избежать многих неприятностей. Если владелец не имеет соответствующих знаний для вычисления показателей, лучше доверить это профессионалу.
Каким прибором измеряют скорость движения воздуха
Все устройства такого типа компактны и несложны в использовании, хотя и тут есть свои тонкости.
Приборы для измерения скорости воздуха:
- Крыльчатые анемометры
- Температурные анемометры
- Ультразвуковые анемометры
- Анемометры с трубкой Пито
- Дифманометры
- Балометры

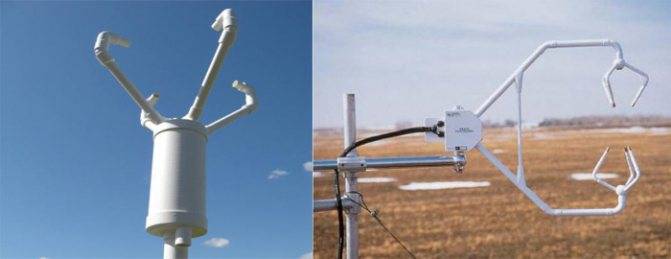

Крыльчатые анемометры одни из самых простых по конструкции устройств. Скорость потока определяется скоростью вращения крыльчатки прибора.
Температурные анемометры имеют датчик температуры. В нагретом состоянии он помещается в воздуховод и по мере его остывания определяют скорость воздушного потока.
Ультразвуковыми анемометрами в основном измеряют скорость ветра. Они работают по принципу определения разницы частоты звука в выбранных контрольных точках воздушного потока.
Анемометры с трубкой Пито оснащены специальной трубкой малого диаметра. Ее помещают в середину воздуховода, тем самым измеряя разницу полного и статического давления. Это одни из самых популярных устройств для измерения воздуха в воздуховоде, но при этом у них есть недостаток — невозможность использования, при высокой концентрации пыли.
Дифманометры могут измерять не только скорость, а и расход воздуха. В комплекте из трубкой Пито, этим устройством можно измерять потоки воздуха до 100 м/с.
Балометры наиболее эффективны при измерениях скорости воздуха на выходе из вентиляционных решеток и диффузоров. Они имеют раструб, который захватывает весь воздух, выходящий из вент-решетки, тем самым сводя погрешность измерения к минимуму.
Воздухообмен в помещении
Определение воздухообмена в помещении прежде всего завит от типа помещения, бытовое, коммерческое или промышленное использование. Часы и время работы, интенсивность и т.д. В таблице представленные типовые примеры кратности для расчета полного желаемого воздухообмена в помещении.
Кроме типа помещения косвенно на определение воздухообмена влияет тип оборудования которое вы собираетесь использовать в помещении, а именно: производительность вентилятора; давление воздуха создаваемое вентилятором; протяженость и сечение вентиляционной системы; использование рециркуляции, рекуперации или приточно-вытяжной вентиляции; используемые климатические системы кондиционирования.
Для правильного обустройства вентиляции необходимо определить количество воздухообмена воздуха в помещении в течение часа, существует несколько способов.
Один из способов определения полного воздухообмена основан на кратности воздухообмена, где кратность выбирается в зависимости от вида помещения и составленная на основе проведенных исследований. Согласно таблицы кратности для каждого помещения.
L = V пом * Kр (м3/ч),
Где,
L– Объем воздуха для полного воздухообмена М3/ч;
V пом – объем рассчитываемого помещения, м3;
Кр – кратность воздухообмена, основанная на таблице кратности.
Определение объема помещения производится по следующей формуле:
V (м3) = A * B *H
Где,
А — ширина помещения в метрах;
В — длина помещения в метрах;
Н — высота помещения в метрах.
В зависимости от полученного объема воздуха выбирается вентиляционное оборудование.
Углубленный расчет полного воздухообмена
Также при расчете полного воздухообмена в помещении можно использовать формулу, в которой указывается нормативное количество воздуха на одного человека для данного помещения:
L = L1 * NL (м3/ч),
Где,
L1 – нормативное количество воздуха из расчета на одного человека, м3/ч*чел;
NL – общее количество людей одновременно прибывающих в помещении
Существует следующее нормативное количество воздуха на человека:
20 м3/час на одного человека — при незначительной физической активности;
45 м3/час на одного человека — при легкой физической активности;
60 м3/час на одного человека — при тяжелой физической работе.
Эти данные позволяют подбирать правильное климатическое оборудования в зависимости от требований этого помещения по вентиляции и кондиционированию.
На что следует обратить особое внимание при расчете воздухообмена в помещении
Прежде всего необходимо сделать вывод, каким образом будет производится воздухообмен. Например прямой выброс воздуха через стенку на улицу осевым вентилятором или системой разветвленных воздуховодов с использованием канального вентилятора или центробежной улитки.
От этого зависит последующий выбор оборудования.

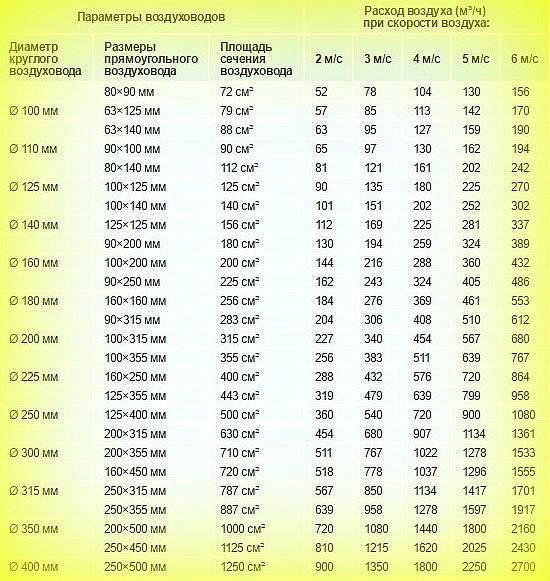

На представленной таблице видно взаимосвязь между диаметром воздуховода его пропускной способностью, а так же указаны потери давления на пагоном метре воздуховода.
Потери давления в вентиляционном канале на прямую связаны с общим воздухообменном в помещении и их необходимо принимать во внимание при выборе оборудования. Например для воздухообмена в 1000 м3/ч возможно использование воздуховода диаметром 200mm, но при значительной длине воздуховода лучше использовать диаметр воздуховода 250mm
При использовании воздуховода большего диаметра вы получите в итоге меньшее сопротивление общей системы воздуховодов и меньшую потерю производительности вентиляционного оборудования.
Для правильного и более точного осуществления воздухообмена в помещении необходимо учитывать все вышесказанные параметры.
Остались вопросы? спрашивайте постараемся ответить.
vent.vn.ua
