Расчет системы кондиционирования воздуха в производственном помещении

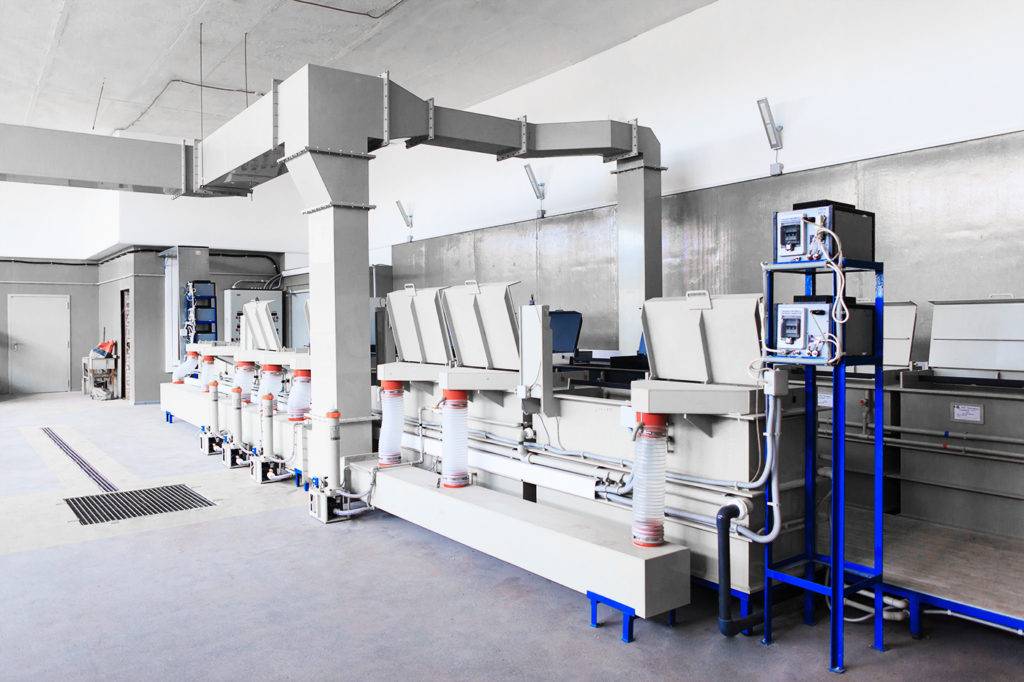

Вентиляция гальванического цеха

Опасность представляют щелочные, кислотные, электролитные пары, цианистый водород, присутствуют избыточные тепло-влажностные показатели. Вентиляционная система обязательно должна отвечать нормам пожарной безопасности, изготавливаться из нержавеющих материалов, либо покрываться антикоррозийной защитой.

Нормы вентиляции определяют кратность воздухообмена гальванического цеха равную 3 (помещения для производства цианистых солей, других растворов). Приток подается сверху, 5 % от него должны попадать в находящиеся рядом отделения. Удаляемый общей вентсистемой воздухопоток обязательно фильтруется от вредных примесей.

В качестве локального вентилирования используются бортовые отсосы для резервуаров с кислотой, цианистым раствором. Вытяжки оснащаются взрывобезопасными вентиляторами с дополнительным резервным механизмом. Удаляемый воздух должен очищаться перед выбросом наружу.

На что еще стоит обратить внимание?

Из всего многообразия моделей, представленных на российском рынке, стоит выделить такие варианты:

Инверторные модификации. В них встроена автоматика, определяющая текущую температуру окружающего воздуха и регулирующая количество включений и отключений аппарата в зависимости от ее уровня (чем жарче в помещении, тем чаще это происходит). Такой подход не только позволяет добиться равномерной температуры в комнате, но и заметно сэкономить электроэнергию, потребляться будет ровно столько, сколько надо для достижения заданного уровня).
Модели с режимом подогрева воздуха. Такие разновидности кондиционеров могут обеспечить комфортную атмосферу в то время года, пока на улице нет минусовой температуры, а в помещении уже стало прохладно. Благодаря этому микроклимат поддерживается в течение нескольких сезонов: глубокой весны, всего лета, ранней осени.
Варианты с выделенным режимом осушки воздуха

Считается, что в более сухом помещении легче дышится, поэтому важно следить и за этим параметром воздуха, а не только за его температурой. При охлаждении влага итак уходит из него, но для этого иногда приходится выставлять температуру ниже комфортной

Удаление же влаги без существенного понижения температуры весьма востребовано в домашней обстановке.

Выбираем для холодного межсезонья кондиционер с функцией подогрева воздуха Перечисленные функции обычно идут в стандартной поставке для топовых моделей, так что экономить и при выборе брать в расчет только мощность охлаждения не стоит. Более важным оказывается комплексное влияние аппарата на микроклимат в помещении. Так, заблаговременное уменьшение влажности воздуха снижает потребности в его охлаждении и наоборот, более высокая влажность, например, после дождя и проветривания комнаты с помощью открытия окон, вынуждает кондиционер функционировать дольше.

При подборе также берут во внимание типовые значения мощностей для различных типов кондиционеров:

Мобильные – от 1,5 до 5 кВт.
Оконные и настенные – от 1,5 до 7 кВт.
Потолочные – от 3,5 до 15-17 кВт.

В остальных случаях в расчет берут кубатуру и дополнительные факторы вроде постоянно проживающих людей, размера парка электроники.

Вентиляция офиса, нормы температуры и влажности

Требования к вентиляции описаны в СанПиН (Санитарные правила и нормы) 2.2.4. Из всех требований можно выделить два главных:

В офисном помещении температура не должна быть ниже 18`C.
Относительная влажность должна быть больше 40%.

Помещения и рабочие места должны быть защищены от неконтролируемого выделения тепла и от притока холодного воздуха извне. Помещение должно иметь воздухообмен в соответствии с потребностями, функциями помещения, балансом тепла и влажности.

Кроме того, в помещениях без кондиционера необходимо обеспечить постоянный воздухообмен не менее 0,5 раза в час. Для вентиляционных устройств необходимо принять меры для снижения интенсивности и распространения шума и вибрации, вызванных работой этих устройств.

При использовании механической вентиляции с рециркуляцией воздуха количество свежего воздуха должно составлять не менее 10% от общего количества обмениваемого воздуха.

Совет: Добавьте в комнату несколько офисных растений. Растения не только добавляют приятную, мирную эстетику любому офису, они также поглощают токсины и выделяют больше кислорода, а значит, сотрудники смогут дышать легче.

Типовой расчет мощности кондиционера

Типовой расчет позволяет найти мощность кондиционера для небольшого помещения: отдельной комнаты в квартире или коттедже, офиса площадью до 50 – 70 м² и других помещений, расположенных в капитальных зданиях. Расчет мощности охлаждения Q (в киловаттах) производится по следующей методике:

Q = Q1 + Q2 + Q3


Q1 теплопритоки от окна, стен, пола и потолка.		Q1 = S * h * q / 1000, где S площадь помещения (м²); h высота помещения (м); q коэффициент, равный 30 – 40 Вт/м³: q = 30 для затененного помещения; q = 35 при средней освещенности; q = 40 для помещений, в которые попадает много солнечного света. Если в помещение попадают прямые солнечные лучи, то на окнах должны быть светлые шторы или жалюзи.

Q2 сумма теплопритоков от людей.		Теплопритоки от взрослого человека: 0,1 кВт в спокойном состоянии; 0,13 кВт при легком движении; 0,2 кВт при физической нагрузке;

Q3 сумма теплопритоков от бытовых приборов.		Теплопритоки от бытовых приборов: 0,3 кВт от компьютера; 0,2 кВт от телевизора; Для других приборов можно считать, что они выделяют в виде тепла 30% от максимальной потребляемой мощности (то есть предполагается, что средняя потребляемая мощность составляет 30% от максимальной).

Мощность кондиционера должна лежать в диапазоне Q_range от –5% до +15% расчетной мощности Q.

Пример типового расчета мощности кондиционера

Рассчитаем мощность кондиционера для жилой комнаты площадью 26 м² c высотой потолков 2,75 м в которой проживает один человек, а также есть компьютер, телевизор и небольшой холодильник с максимальной потребляемой мощностью 165 Вт. Комната расположена на солнечной стороне. Компьютер и телевизор одновременно не работают, так как ими пользуется один человек.

Сначала определим теплопритоки от окна, стен, пола и потолка. Коэффициент q выберем равным 40, так как комната расположена на солнечной стороне:
Q1 = S * h * q / 1000 = 26 м² * 2,75 м * 40 / 1000 = 2,86 кВт.
Теплопритоки от одного человека в спокойном состоянии составят 0,1 кВт.
Q2 = 0,1 кВт
Далее, найдем теплопритоки от бытовой техники. Поскольку компьютер и телевизор одновременно не работают, то в расчетах необходимо учитывать только один из этих приборов, а именно тот, который выделяет больше тепла. Это компьютер, тепловыделения от которого составляют 0,3 кВт. Холодильник выделяет в виде тепла около 30% максимальной потребляемой мощности, то есть 0,165 кВт * 30% / 100% ≈ 0,05 кВт.Q3 = 0,3 кВт + 0,05 кВт = 0,35 кВт
Теперь мы можем определить расчетную мощность кондиционера:
Q = Q1 + Q2 + Q3 = 2,86 кВт + 0,1 кВт + 0,35 кВт = 3,31 кВт
Рекомендуемый диапазон мощности Q_range (от -5% до +15% расчетной мощности Q):
3,14 кВт < Q_range < 3,80 кВт

Нам осталось выбрать модель подходящей мощности. Большинство производителей выпускает сплит-системы с мощностями, близкими к стандартному ряду: 2,0 кВт; 2,6 кВт; 3,5 кВт; 5,3 кВт; 7,0 кВт. Из этого ряда мы выбираем модель мощностью 3,5 кВт.

БТЕ (BTU) Британская Тепловая Единица (British Thermal Unit). 1000 БТЕ/час = 293 Вт.

БТЕ/час.

Что такое СКВ промышленных помещений

Больше не значит лучше

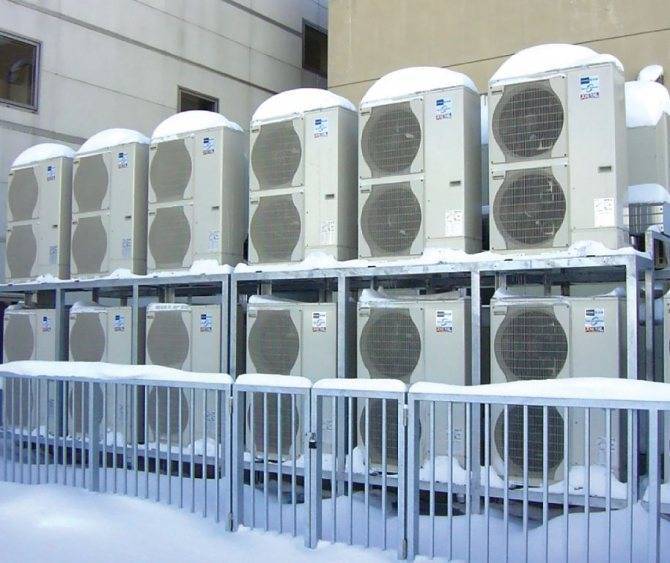

Системы кондиционирования воздуха в производственных помещениях (СКВ) необходимы для обеспечения необходимых параметров воздуха в производственных помещениях. Кондиционирование воздуха в помещениях осуществляется вместе с вентиляцией, а иногда и с отоплением. Однако самые совершенные системы могут справиться со всеми тремя функциями.

Согласно данным строительных компаний, около 15% средств, потраченных на возведение дата-центров и предприятий со сложными технологическими процессами идет на организацию кондиционирования воздуха в помещениях. Современное кондиционирование производственных помещений – дорогостоящая задача на которую уходит до 60% средств, используемых на поддержание здания.

Особенности расчёта

Нормативные показатели температуры воздуха, кратности воздухообмена и многие другие параметры указаны в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Так же существует множество методических пособий с примерами расчета конкретных производственных помещений.

Например, определение переизбытка тепловой энергии:

Q = Qu + (3,6V — cQu * (Tz — Tp) / c * (T1 — Tp), где

Qu (м3) — объем воздуха, отводимый местным отсосом
V (Ватт) — показатель тепловой отдачи единицы продукции или человека
с (кДж) – теплоёмкость
Tz (°С) — значение температуры отработанного воздуха
Тр (°С) —значение температуры приточки
Т1 — температура воздуха, удаляемого через общую вентсистему.

Производства взрывоопасных или токсичных веществ:

Q = Qu + (M — Qu(Km — Kp)/(Ku — Kp), где

М (мг*час) — количество загрязнителя, выделяемого за один час
Km (мг/м3) — уровень загрязненности воздушных масс, удаляемых местными отсосами
Кр (мг/м3) — уровень загрязненности отравляющими веществами приточных воздушных масс,
Ku (мг/м3) — уровень загрязненности воздушных масс, удаляемых посредством общеобменной вентиляции.

Кроме указанных выше расчетов выполняются расчеты по относительной влажности воздуха, тепловым выделениям от персонала и др. Соблюсти все нормы, правильно подобрать расчетные параметры и учесть все производственные мощности может только профессиональный проектировщик.

Маркировка мощности кондиционеров от производителей

Сплит-система одной и той же модели производится на различную площадь (соответственно разной мощности); производители маркируют устройства по холодопроизводительности выраженной в кBTU (1000 BTU/h = 293 Вт). Исходя из этой маркировки, можно судить, подходит ли данный кондиционер под нужды будущего владельца или нет:

07 – мощность составляет 2 кВт. В среднем, такое устройство можно поставить в комнату площадью 18-20 м.кв.;
09 – кондиционеры на 2,5-2,6 кВт. Подходят для помещений площадью до 26 м.кв.;
12 – наиболее мощный вариант среди бытовых кондиционеров (3,5 кВт). Такую сплит-систему можно установить в комнатах до 35 м.кв. Маркировка 12 – кондиционер рассчитан на площадь большой комнаты с высокими потолками.

Некоторые производители используют другие значения – например, Toshiba маркируют так же в BTU цифрами 10 и 13 (они чуть мощнее «девяток» и «двенашек» соответственно). А, например Mitsubishi в маркировке применяют цифры соответствующие площади помещения – 20, 25, 35 (что аналогично «семеркам», «девяткам» и «двенашкам» соответственно).

Ниже приведена таблица, в которой указана необходимая холодопроизводительность на определенную площадь комнаты

Обратите внимание, что данная таблица учитывает только стандартную высоту потолков, малую освещенность, минимальное количество техники и людей

Хочу добавить, что для квартир подходят сплит-системы мощностью меньше 4 кВт. Устройства большей мощностью (18, 24, 36, 48 кBTU) чаще используются для промышленных зданий, спортивных залов, офисов с огромным количеством тепловыделяющей техники.

Производительность кондиционера

Кондиционер, в отличие от нагревателя, не преобразует напрямую электроэнергию, а использует ее для работы теплового насоса. Последний способен перекачать теплоэнергии значительно больше, чем затрачено электрической мощности.

Холодопроизводительность – основная техническая характеристика, определяющая способность кондиционера выводить тепло за пределы здания. Электропотребление интересно с точки зрения подбора подводящего кабеля и планирования расходов

Холодильная мощность сплита должна соответствовать условиям службы. В противном случае нормализация микроклимата до заданной температуры станет для кондиционера непосильной задачей и выведет технику из строя.

Возможны два сценария:

малая производительность – работа агрегата на грани возможностей;
избыток мощности – увеличение количества включений/выключений, что пагубно воздействует на электродвигатель.

Способность обогрева помещения характеризует теплопрозводительность сплита. Мощность отдачи тепла всегда немного выше холодопроизводительности. Разница между показателями – соотношение теплопотерь на трассе прокачки фреона в режимах охлаждение и обогрев.

Показатель тепловой мощности особенно актуален, если кондиционер планируется использовать как межсезонный источник обогрева. Сплит-комплекс в разы эффективней электрообогревателя. Об особенностях работы сплит-системы на тепло мы говорили здесь.

На 1 кВт потребляемой электроэнергии современные кондиционеры производят порядка 3,6-5,5 кВт тепла. Этого объема достаточно для обогрева жилой площади в 36-55 кв.м соответственно.

Значение BTU и расшифровка маркировки кондиционера

BTU/БТЕ – британская термоединица для измерения теплоэнергии. Величина определяет объем тепла, затраченного на подогрев одного фунта воды на 1° Фарингейта.

Именно эта единица выражает холодопроизводительность климатической техники и часто присутствует в маркировке изделий.

Соотношение между Вт и БТЕ/ч:

1 БТЕ/ч ≈ 0,2931 Вт, для удобства вычисления используют 0,3 Вт;
1 кВт ≈ 3412 БТЕ/ч.

Кондиционер – американское изобретение, где применяется западная система мер. Для практичности и наглядности отображения, холодопроизводительность было решено стандартизировать и выражать в круглых цифрах, например: 7000 БТЕ/ч, 9000 БТЕ/ч и т.д.

Понимая цифровое обозначение в маркировке техники, получится приблизительно определить, на какое помещение рассчитан кондиционер.

Значение понятий

Для начала стоит научиться различать мощность охлаждения прибора и мощность электрическую — ту, что потребляет кондиционер. Практически всегда эти параметры указаны на его упаковке. Обе силы связаны между собой, поэтому при выборе устройства необходимо уточнять, какова потребляемая мощность кондиционера и его охлаждения.

Электрическая сила

Электрическая мощность – это энергия, которую кондиционер берет из электрической сети дома. Она выражается в кВт/ч. По этим данным человек в конце месяца оплачивает коммунальные услуги за свет. Необходимо знать, что мощность, указанная на упаковке, описывает расход электроэнергии, если сплит-система будет работать на протяжении 1 часа.

Мощность эти устройства расходуют намного меньше, потому что они работают с частыми перерывами. Когда в помещении температура воздуха набирает нужное число, сплит-система останавливается и не мотает энергию, а прохлада в помещении держится длительное время. Если термоизоляция дома хорошая, то холод быстро не уйдет.

Сила охлаждения

Охладительная мощность – это показатель, при котором прибор доставляет в помещение прохладу. Ее измеряют в БТЕ (Британских Тепловых Единицах), 1 БТЕ – это 0,3 Вт. В основном в индексе показывают число в тысячах. Если на коробке системы кондиционирования написано «ВТЕ 5» — это означает, что прибор потребляет электроэнергии 5000 * 0,3= 1,5 кВт/ч от непрерывной работы.

Для таких устройств, которые имеют мощность 12 БТЕ, не нужно устанавливать отдельную розетку, т. к они будут потреблять примерно 3,5 кВт. Столько же электроэнергии наматывают стиральные машины или нагревательные баки. Нельзя нагружать одну линию несколькими включенными приборами, поскольку проводка может перегореть.

Мощность прибора и объем помещений

Вытяжная вентиляция офиса

Как уже было сказано выше вытяжная вентиляция офиса работает согласовано с приточной. Она должна обеспечивать в помещении необходимые параметры воздуха согласно СНиП 2.04.05-91*. Скорость движения воздуха в помещении не должна превышать от 0,2 до 0,3 м/с. В противном случае служащие получат сквозняки, хлопающие двери или закрывающиеся от порывов ветра оконные форточки.

Совет: Избыток влаги или остаточная влажность способствуют росту плесени в вентиляционных коробах, что может привести к серьёзным рискам для здоровья. Очистка коробов от плесени обходится дороже, чем предотвращение её появления. Поэтому надо уменьшить риск роста плесени путём устранения разливов конденсата или утечек, как только вы их увидите.

Способы расчета мощности

В действительности методик определения холодильной мощности для помещения существует не так уж много:

С помощью специальных калькуляторов, размещенных на интернет-ресурсах производителей или крупных дилеров, продающих холодильную бытовую технику.
По квадратуре комнаты.
По формулам с учетом объема помещения и тепловых источников в нем.
Теплофизический расчет ограждающих конструкций для летнего времени с учетом дополнительных теплопоступлений.

Из 4 перечисленных методов обычному домовладельцу, желающему подобрать кондиционер для комнаты, доступны первые 3, последний способ достаточно сложен и ним пользуются инженеры – проектировщики в своих расчетах.

Как рассчитать мощность кондиционера?

Расчет потребления электроэнергии кондиционером зависит от многих показателей, в том числе от:

количества квадратных метров в помещении;
чиcла людей и домашних питомцев, проживающих в комнате;
теплоизоляции помещения;
степень поступления солнечных лучей в помещении;
объемных характеристик кондиционируемой площади;
геометрии и конфигурации;
количество и мощность электроприборов в помещении:
наличия и количества дверных и оконных проемов.

Для того, чтобы определить требуемую мощность прибора, используются специальные расчетные формулы, которые измеряют тепловую энергию в ваттах.

Специалисты, работающие в данной отрасли, придерживаются мнения, что общий стандарт рекомендуемой мощности воздушного охлаждения на каждые 10 квадратных метров площади составляет 1кВт. Также на каждого проживающего там человека добавляется еще 0,1 кВт.

Способы расчета

Профессионалы различают точный и приблизительный расчет мощности кондиционера. Сначала производят приблизительный расчет, а уже на месте установки делают окончательную доработку. Следует заметить, что корректными расчеты могут считаться только для одного помещения. В том случае, когда устройство должно обслуживать смежные комнаты, неизбежно возникает перекос температурного режима и проветривания: вблизи от кондиционера гуляет сквозняк, а в отдаленных местах сохраняется духота.

Также нужно учитывать, что совершенные вычисления являются актуальными исключительно для средних, до 70-80 квадратных метров, помещений в зданиях капитальной постройки: коттеджей, городских квартир в многоэтажных домах, офисов.

Метод расчета мощности охлаждения содержит показатель Q, который основан на суммировании всех возможных источников тепла:

Q = Q1 + Q2 + Q3,

Первый показатель Q1 — это тепло, входящее в помещение от окна, потолка, стен и пола. Рассчитываем по формуле: Q1 = S * h * q / 1000, где

h — высота помещения (м);

S — площадь помещения (кв. м);

q — вариативный коэффициент, который колеблется между 30 – 40 Вт/ м?:

средняя освещенность = 35;
затененное помещение — q = 30;
светлые помещения с большим количеством солнечных лучей q = 40.

Второй показатель Q2 – это теплопритоки от присутствующих в кондиционируемом помещении людей:

пассивное состояние — 0,10 кВт;
при ходьбе — 0,13 кВт;
при совершении активных действий — 0,20 кВт.

Q3 – это генерируемые бытовой техникой теплопритоки в суммарном выражении:

0,3 кВт — величина, получаемая от персонального настольного компьютера;

0,2 кВт — величина, получаемая от жидкокристаллического телевизора.

Специалисты по установке кондиционеров учитывают все электроприборы, находящиеся в помещении. Считается, что любой агрегат выделяет во внешнюю среду треть потребляемой мощности.

Итак, начинаем расчет мощности кондиционера. Он состоит и нескольких этапов:

Определяем высоту потолка. Если этот параметр является стандартным 2,50-2,70 метра, то формула не требует корректировки.
Определяем площадь помещения. Тут все, как всегда: ширину комнаты умножаем на ее длину.

Теперь рассчитываем:

Q (теплопритоки) = S (площадь помещения) * h (высота помещения) * q (средний коэффициент 35 — 40 Вт/кв. м).

Дано: помещение площадью, например, 20 квадратных метров и с потолком на высоте 2,7 метра, окна с южной стороны, проживают или часто бывают 3 человека, при этом в комнате имеется торшер с одной лампочкой и плазменный телевизор, производим расчет:

Q суммарное =20х2,7х40+3х130+200+300= 2100+390+500=2990вт

Ответ: Мощность охлаждения должна равняться 2.99 кВт или 2990 Вт

Чтобы подобрать оптимальную модель техники на данное помещение, следует ориентироваться на мощность несколько выше, например, кондиционер с параметром мощности на 3,5 кВт.

Что касается энергопотребления, то это не значит, что мощность кондиционирующего устройства будет находиться в прямой зависимости к уровню потребляемой электроэнергии. Совсем наоборот, данный прибор съест в два, а то и в четыре раза меньше электричества. Например, подобранная модель с мощностью 3,5 кВт потребует не более 1,5 кВт электричества.

Итак, на помещение в 20 квадратных метров будет оптимальной покупка кондиционера линейки Fujitsu General с указанной мощностью.

В том случае, когда расчет делается для производственного помещения или большого офиса со множеством работников, лучше обращаться к специалистам, потому что там нужно учитывать влияние и других существенных параметров.

Если расчет не получается выполнить самостоятельно, то всегда можно воспользоваться услугами виртуального калькулятора, расчеты которого оказываются верными в 99% случаев. Просто введите туда все требуемые размеры, характеристики и количества единиц, и вы получите результат в виде рекомендации.

Расчет мощности охлаждения по квадратным метрам

Итак, одна и та же модель сплит-системы выполняется в нескольких вариациях, рассчитанных на разные объемы помещения. Естественно, каждый производитель маркирует свои изделия, чтобы все было понятно торговым представителям, установщикам и конечным покупателям. Но если первые в курсе, как ориентироваться в обозначениях, то далеко не все потребители владеют такой информацией.

Маркируются устройства по производительности холода. Данный параметр выражается в кВТU, одна единица которого в час составляет 293 Вт. На фото выше показан пример такой маркировки – все данные содержатся в точном названии модели. Какие варианты там могут быть:

07 – мощность аппарата составит 2 кВт. Такое устройство может быть установлено в комнате на 18-20 квадратов

Обратите внимание, что указано 7, а не 0,7 единиц, иначе запутаетесь в расчетах;

09 – тут мощность возрастает до 2,5/2,6 кВт. Производители рекомендуют их для комнат не более 26 метров квадратных;
12 – является самым мощным вариантом для бытовых сплит-систем

Она способна эффективно охладить помещение до 35 квадратов.

Некоторые компании используют другую маркировку. Например, фирма Toshiba имеет в модельном представителей со значениями 10 и 13. Чтобы рассчитать их мощность, умножаем эти цифры на 293. То есть 10-ка составит 2,9 кВт. Другая японская фирма Mitsubishi в своей маркировке использует сразу квадратные метры. При этом параметры приборов остаются теми же, но маркировка уже более понятна для конечных потребителей.

Однако чистый расчет по квадратным метрам таит в себе неточности, про которые вам в магазине продавец навряд ли расскажет, так как и сам может не знать, или просто не пожелает тратить лишнего времени, так как нужных данных у вас под рукой может не оказаться. Сейчас мы намекаем на высоту потолков в ваших комнатах, ведь логично, что в помещениях с потолками в 2,7 и 3,4 м будет разный объем воздуха, причем разница является существенной.

По этой причине в методику, описанную выше нужно внести следующие коррективы:

Если потолок в помещении не выше 3 м, то для его эффективного охлаждения будет хватать 100 Вт охлаждающей энергии на 1 квадрат.
От 3 до 3,4 м этот параметр вырастает и составляет уже 120 Вт;
3,4-4 м – 140 Вт на один метр;
Выше 4 м – 160 Вт.

Больших значений нет, так как в жилых помещениях более высокие потолки обычно не делаются – там в ход идут уже промышленные сплит-системы.

Указанные параметры энергии охлаждения рассчитаны на помещение, в котором нет дополнительных источников темпа, коими мы люди также являемся. Поэтому при точном расчете, обязательно стоит рассчитывать, сколько человек в среднем в охлаждаемом помещении могут находиться. Также добавляем бытовые аппараты: телевизоры, компьютеры, печки (если установить систему нужно на кухне) и так далее.

Расчет тут грубый и усредненный, но все равно помогает существенно улучшить результат. На одного жильца и один бытовой прибор в среднем считается по 300 Вт тепловой энергии, выделяемой в окружающее пространство.

Приведем простой пример расчета. Возьмем гипотетическую комнату на 20 квадратов, в которой постоянно находится два человека, один из которых работает на компьютере, а другой просто лежит на диване и отдыхает. Потолки в комнате не выше 3 м, а значит, берем по 100 Вт на единицу площади. В результате получаем 2 кВт от площади комнаты и еще 900 Вт – от людей и техники. Итого – 2,9 кВт. Чтобы охладить такую комнату по расчетам нам потребуется 09,10 или 12 по маркировке изделий.

Внимание! Мы сказали, что показатели усредненные. На самом деле человек в состоянии покоя выделяет не более 100 Вт энергии, при незначительной активности этот параметр растет до 130 Вт, а при серьезных физических нагрузках поднимается до 200

То же самое касается и бытовой техники. Она выделяет много тепла при максимальных нагрузках. В обычном режиме эксплуатации показатели не очень высокие, так что в нашем примере, разумно будет ограничиться 9-кой, тогда как 7-ка, которая рассчитана на указанную площадь будет справляться плохо.

Теплопоступления от людей

Теплопритоки от людей делятся на явные, скрытые и полные. Принимают их из пособия 2.91 к СНиП 2.04.05*91. Ниже наведена таблица со значениями теплопритоков от взрослого человека при нужной нам температуре в помещении. Это, так называемые, удельные теплопоступления от человека, то есть сколько тепла выделит один человек при определенной работе, если в комнате наявна такая-то температура.

При упрощенном расчете, не задаются градусами в помещении и просто берут средние значения теплопритоков. Теплопоступления от людей сопровождающиеся: отдыхом 120 Вт, легкой сидячей работой 130 Вт, работой в офисе 150 Вт, легкой работой стоя 160 Вт, легкой работой на производстве 240 Вт, медленным танцем 260 Вт, работой средней тяжести 290 Вт, тяжелой работой 440 Вт. Напомним, что эти значения это удельные тепловыделения от людей.

Для расчета теплопоступлений от всех, необходимо значение тепловыделений подставить в формулу:

Q= q*n,

где q- удельные теплопоступления, Вт/чел.

n — количество людей, чел.

И не забывайте, что для разных видов работ — разные удельные теплопритоки, и если у вас в помещении четверо людей отдыхает, двое сидит за компьютером, и шестеро в этот момент передвигают мебель, то необходимо рассчитать тепловыделения от каждой из этих категорий отдельно и потом добавить их все вместе. Например, в данном случае теплопоступления в помещение от людей составят (допустим внутренняя температура будет 20) : 4*116+2*151+6*291=2512 Вт. Вот и весь подсчет. Главное определится к какой категории работ отнести деятельность людей.
