Как рассчитать ширину и другие размеры траншеи под трубопровод, для чего это необходимо?

Планирование и расчёт траншеи под систему водоснабжения

Наиболее простой и быстрый способ проложить трубопровод от источника воды до дома – обратиться за помощью к сотрудникам специализированных компаний, обладающим соответствующим опытом и техникой. Но далеко не всегда подобный вариант является подходящим.

В одних случаях внутреннее пространство участка и расположение надворных построек не позволяет использовать тяжёлую землеройную технику. В других ситуациях нанимать профессиональную бригаду бывает накладно с финансовой точки зрения. Тогда единственно приемлемым выходом будет траншея для водопровода, проложенная собственными силами.

Подготовка

Расчёт объёма земляных работ

Прежде, чем приниматься за копку, необходимо произвести подготовку к работе. Основными из подготовительных мероприятий являются составление плана прохождения будущего трубопровода и произведение необходимых расчетов. При выборе маршрута прокладки водопровода следует учесть возможное наличие на его пути других коммуникаций, проложенных ранее: электрических и телефонных кабелей, газовых и канализационных труб. Поиск подземных коммуникаций.

Если в вашем распоряжении нет проектно-технической документации с указанием расположения коммуникаций, производите землеройные работы максимально аккуратно, во избежание их нечаянного повреждения. Прокладывать шурфы следует прямолинейно, от источника водоснабжения до ввода в дом. Если же такой возможности нет, то повороты трубопровода рекомендуется делать под прямым углом. Так, в дальнейшем, будет проще произвести стыковку труб.

Нюансы копки и прокладки

Когда вы знаете места расположения на вашем участке иных коммуникационных сетей, следует соблюдать нормативы СНиП для прокладки рядом с ними трубопровода.

Величины отступа при копке траншеи для водоснабжающей сети от иных коммуникаций выглядят так:

• Расстояние до газопроводных труб – не менее 1м.
• До канализационных систем – 20см.
• До отопительных трубопроводов – 1,5м.
• До питающих электрокабелей – 0,5м.

При этом прокладывать в одной траншее канализационные и водопроводные трубы запрещается СанПиНом (санитарными нормативами). В исключительных случаях возможна прокладка вместе водяных и отопительных труб, а также электрического кабеля, но лишь при соблюдении правил их взаимной изоляции.

Следующий шаг – сбор необходимой разрешительной документации. Если траншея для водопровода прокладывается от автономного источника воды – скважины или колодца, – то никакого разрешения на это запрашивать не потребуется.

Исключение – если земляные работы будут производиться за пределами вашего земельного участка. Так, при прохождении траншеи под водопровод через соседский участок, само собой, потребуется спросить на это разрешение соседей. Если же прокладываемые вами подземные коммуникации пройдут через земли общего пользования, рекомендуется уведомить об этом местные власти.

Даже если ваша канава никому не мешает муниципальные чиновники вправе возбудить против вас административное дело, и наложить штраф за подобное самоуправство. Для врезки в сети центрального водоснабжения потребуется получить разрешение от местной ресурсоснабжающей организации.

Самовольная врезка в магистраль чревата созданием аварийной ситуации, и может повлечь судебное преследование, вплоть до уголовного наказания. Как улизнуть от наказаний.

Это интересно: Котел для дома и предприятия

Глубина

Этот размер зависит от нескольких моментов:

1. Тип грунта
   . Всё дело в том, что копать в твёрдом и каменистом грунте довольно сложно, поэтому в этом случае можно выбирать минимальные размеры. Согласно СНиП минимальная глубина траншеи – 0,5 м. Этот размер отсчитывается от верхней плоскости трубы до земной поверхности. Так, трубы будут защищены от различных внешних воздействий и нагрузок. Если трубы нужно заглубить более чем на 1 м, то стенки канавы нужно дополнительно укреплять. Этот норматив СНиП напрямую связан с типом почвы:

• в песчаных грунтах, супесях и крупнообломочных породах стенки укрепляются при заглублении свыше 1,25 м;
• в глинах и суглинках – 1,5 м;
• в сверхпрочных глинах и суглинках – 2 м.

Возможность выполнения ремонтных и профилактически работ. Здесь согласно СНиП нужно выбирать минимально разрешённый размер, но при этом учитывать и другие факторы.
При прокладке водопроводной системы, которая не должна замерзать зимой и нагреваться летом, нужно учитывать и климатические условия, чтобы определить минимальные размеры заглубления траншеи

При этом берут во внимание максимальные зимние температуры, характер промерзания почвы, высоту снежного покрова и степень нагревания земной поверхности солнечными лучами. Глубину промерзания почвы можно найти в СНиП в специальной таблице.

Если вы планируете пользоваться водопроводом только в тёплый сезон, то трубы можно уложить на минимально допустимой глубине равной 50 см. При этом не должны предъявляться требования к температуре воды летом.

Также разрабатывая схему прокладки траншеи и определяя её глубину, стоит учитывать, что вручную можно выкопать только канаву глубиной 1,5 м. Чтобы извлекать грунт с большей глубины вручную, потребуется привлечь малую технику (транспортёры-подъёмники) или помощника с ведром и верёвкой.

Если ваши водопроводные сети будут пересекаться с другими инженерными коммуникациями, проходящими по участку, то в СНиП нормируется и расстояние по вертикали:

• от канализационных сетей водопровод прокладывается выше минимум на 40 см;
• от трубопроводов другого назначения и кабелей трубы водопровода прокладываются ниже на 60 см. Но при необходимости это расстояние можно уменьшить до 25 см.

Конфигурация траншеи

В некоторых случаях может потребоваться выбрать форму канавы. Так, траншеи для водопровода могут иметь следующие конфигурации:

• прямоугольная канава;
• трапециевидная траншея;
• смешанная форма.

На разработку прямоугольной траншеи уходит меньше всего сил, поскольку ширина выемки грунта небольшая. Однако если глубина должна быть значительной, стенки придётся дополнительно укреплять.

Трапециевидная схема траншеи не требует укрепления стенок даже при значительной глубине. В ней удобно вести работы по прокладке сетей, но трудозатраты на разработку такой канавы значительные. Если траншея для трубы водопровода будет копаться на участке с высоким уровнем грунтовых вод, то пригодится смешанная форма.

Выбор строительных машин и расчет рабочей зоны

Для разработки траншей под коммуникации применяются обычно в городских условиях одноковшовые экскаваторы на пневмоходу, оборудованные обратной лопатой. Они могут разрабатывать траншеи как с вертикальными стенками, так и с откосами. Для выбора экскаватора необходимо знать объем работ, ширину траншеи по дну, верху, глубину траншеи, радиус выгрузки грунта в отвал или на самосвал и высоту выгрузки.

Радиус выгрузки грунта в отвал, м:

R= (А+В) /2 +0,5 (3.5)

R= (2,06+3,78) /2+ 0,5=3,42 м

где А – ширина траншеи по верху

B – ширина отвала по низу, вычисляется по формуле:

= 2* (100+P) *V/100*h, (3.6)

Где P – показатель первоначального разрыхления грунта, %

V – объем грунта на 1 м траншеи

h – высота отвала

B = 2* (100+20) *3,1525/100*2 = 3,783, м

Вылет стрелы при укладке 2 трубопроводов тепловой сети при бесканальной прокладке:

, м (3.7)

Где, T – зона для раскладки плетей труб на лежни, м, Бкр – база крана

В – расстояние между осями трубопровода в траншее, м

T =До + Дп + 0,4 = 0,586 + 0,526 + 0,4 = 1,512м

l =1,03 + 0,33 + 1,512 + 3 = 5,872 м

Ширина рабочей зоны при разработке траншей с отвалом

L=A + T + Б_кр + B + 1,5

L=2,06 + 1,512 + 4 + 3,783 + 1,5=12,855 м.

На какой глубине прокладывать водопровод

Строительными нормами и правилами (СНиП 2.04.02-84) оговаривается глубина размещения трубопроводов не менее 0,5 от поверхности земли — это предотвращает повреждение магистрали от давления на почву транспортными средствами и тяжелой техникой. Такая же глубина погружения трубопроводов в 0,5 метра установлена нормативами от точки промерзания грунта в данном районе, поэтому неизолированные трубы в большинстве случаев закапывают на глубину от 1,8 до 2-х метров.

Для каждой области разработана карта промерзания почвы, несложно найти по ней свое местонахождение с глубиной промерзания, и увеличив расстояние еще на полметра вглубь гарантированно избежать замерзания воды в трубах на этой глубине.

Следует отметить, что в отличие от канализационных систем, которые можно разморозить горячей водой, замерзание водопровода индивидуального дома зимой, если он проложен на малой глубине, приведет к отсутствию воды и невозможности дальнейшего проживания, поэтому к заглублению водопровода следует отнестись с полной ответственностью.

Рис. 2 Карта промерзания почвы в Московской области

Технология, как правильно делается дренаж для канализации на дачной и садовой территории

Такой дренаж представляет собой систему труб с перфорацией, обернутых геотекстилем, которая работает совместно как с канализацией домостроения, так и с септиком.

Что нужно, чтобы ставить?

Для самостоятельного обустройства дренажной системы понадобятся:

• дрены, приобретённые в торговой сети либо изготовленные своими руками из канализационных труб;
• песок с размером частиц 1-1,5 мм;
• гравийная засыпка с величиной фракций материала 20-40 мм;
• геотекстиль.

Как закладывать в канаву, устанавливать и соединять для отвода воды?

Обо всех тонкостях, как правильно составить схему отвода воды, на какой глубине проложить систему, из чего класть подушку в канаву, как соединить и стыковать две единицы трубопровода между собой, чем можно обернуть, закрыть и засыпать дренаж вокруг дома на даче рассказано далее. Порядок, как положить и монтировать своими руками:

1. Составляют схему прокладки дренажной системы, отмечая на ней места слива дождевой воды.
2. Определяют направление прокладки дрены и места установки сборников жидкости.
3. Производят разметку на участке.
4. Учитывая, что канализационная труба устанавливается на глубине 0,45-0,65 м под уклоном 2-3 градуса, а бак септика не глубже 1,25-2 м, разрабатывают траншею глубиной 1,2-1,5 м, в зависимости от уровня грунтовых вод, и шириной 0,5-1 м.
5. На дне траншеи устраивают «подушку» из тщательно утрамбованного песка, формируя её с учётом предусмотренного уклона.
6. Чтобы предотвратить заиливание гравиево-щебёночной засыпки, в траншею нужно правильно уложить геотекстиль таким образом, чтобы его края выходили за пределы углубления, так как потом свободный край еще пригодится.
7. Насыпают слой промытого гравия или мелкого щебня (фракция до 16 мм) толщиной 20 см.
8. Укладывают дренажную трубу, используя уровень и выдерживая угол наклона от 0,05 до 5 % в самой высокой точке.
9. Соединяют дрену с фильтрационным колодцем или просто с герметичной ёмкостью, куда будет поступать большая часть стоков, соединяются между собой они надежно, так как утечки недопустимы.
10. Все соединения проверяют на наличие утечек.
11. После успешной проверки покрывают трубу гравиевой засыпкой и обматывают свободными краями геополотна, как положено по технологии.
12. Засыпают грунтом и закапывают, так как работы закончены.

Для разгрузки системы от собравшейся жидкости в местах изгиба и поворота трубопровода, а также через каждые 50 м на ровных участках осуществляют укладку дренажных колодцев, представляющих собой полимерные гофрированные трубы диаметром больше 300 мм, закрывающихся специальными заглушками.

Дрена должна отстоять на 300-500 мм от дна колодца, который очищают от грязи 1 раз в 2 года. Длина каждой дрены от распределительного колодца до места установки вентиляции не должна превышать 25 м.

Как ее установить и правильно закопать рассказано далее. Для её сооружения:

1. вырывают траншею необходимой ширины глубиной 1-1,5 м;
2. дно покрывают слоем песка толщиной 10 см;
3. сверху насыпают на высоту 35 см щебень или гравий с фракцией 20-40 мм;
4. на расстоянии 0,7-1 м укладываются дрены под углом 1,5 градуса параллельно по отношению друг к другу, как положено по технологии устройства дренажа;
5. покрывают на 10 см слоем щебня;
6. застилают геополотном;
7. укладывают слой грунта.

Вентилирование дренажной системы обеспечивается при помощи вентиляционных труб с минимальной высотой 0,5 м, прикрытых защитными козырьками.

Ширина

Ширина канавы для прокладки трубы водопровода глубиной более 3 м строго нормируется СНиП. Однако вряд ли на дачном участке этот норматив пригодится, ведь тут редко делают глубокую закладку трубопроводов. То же самое можно сказать про рытьё канавы при помощи экскаватора. В этом случае ширина будет зависеть от длины режущего края ковша.

Если вы будете копать траншею вручную при помощи лопаты или собираетесь использовать мотоблок или грунторез (траншеекопатель), то тут размер стоит брать из СНиП. Так, оптимальная ширина канавы для прокладки трубы водоснабжения должна быть в пределах 0,5-0,8 м. Эта ширина подходит для труб диаметром 50-110 мм, поскольку именно они используются для наружных сетей загородных домов.

Конфигурация канализационной траншеи

В некоторых случаях может потребоваться выбрать форму канавы. Так, траншеи для водопровода могут иметь следующие конфигурации, кстати теперь уже есть приложение на Андроид можно быстро скачать и пользоваться.

• прямоугольная канава; На разработку прямоугольной траншеи уходит меньше всего сил, поскольку ширина выемки грунта небольшая. Однако если глубина должна быть значительной, стенки придётся дополнительно укреплять.
• трапециевидная траншея; Трапециевидная схема траншеи не требует укрепления стенок даже при значительной глубине. В ней удобно вести работы по прокладке сетей, но трудозатраты на разработку такой канавы значительные.
• смешанная форма, Если траншея для трубы водопровода будет копаться на участке с высоким уровнем грунтовых вод, то пригодится смешанная форма.

Преимущества ПНД по сравнению с металлическими трубами, влияющие на глубину их прокладки

Водопроводы изготавливают из металла и пластика. В первую группу входят изделия стальные — они устанавливались в постройках прошлого века, и оцинкованные, которые для питьевых систем не применяются: теряется качество воды. К пластиковым трубам относятся толстостенные рукава из полиэтилена низкого давления — ПНД.

Рукав полиэтиленовый 350 мм бухта.

Они обладают достоинствами по глубине укладки в сравнении с металлическими магистралями:

1. Теплопроводность пластика 0,3 Вт/мºС, у стали — 47. Способность удерживать тепло у ПНД в 150 раз выше, что делает возможным уменьшить глубину прокладки водопровода. Величина приближения рукава к поверхности рассчитывается по методике, изложенной в СНиП.
2. Пластичность ПНД-трубы при высокой прочности. Разрешенное давление для оболочки — 1 МПа (10 атм). В случае аномально морозной зимы ледяная пробка растянет полиэтилен без нарушения целостности водопровода. Стальную трубу замерзающая вода разорвет.

Поставляются ПНД-трубы бухтами, в которых помещается 100, 150, 200 м рукава. Это позволяет производить монтаж протяженных участков водопроводов без стыков в подземной части. Присоединений потребуется 2: к шлангу скважинного насоса и к распределителю системы водоснабжения, установленному в доме. Из других преимуществ — коррозионная стойкость и гибкость ПНД. Последнее качество позволяет менять направление магистрали без применения фитингов.

Как копать траншею под водопровод

При проведении земляных работ желательно соблюдать следующие основные рекомендации:

• Проводить траншею необходимо по кратчайшему пути между точкой водозабора и входом в дом, если в магистрали присутствуют ответвления, их располагают под прямым углом к главной линии.
• Согласно СНиП ширина канала должна составлять не менее 70 см., на практике достаточно размеров около 50 см.
• Если погружной электронасос не оснащен обратным клапаном, то можно спускать воду из системы обратно в скважину или колодец, при этом угол восходящего уклона возрастает с уменьшением диаметра и составляет около 50 мм. на 1 погонный метр труб стандартного однодюймового сечения.
• Строительными нормами запрещается размещать в одной траншее водопроводную и канализационную магистраль — они должны находиться на расстоянии не менее 1,5 метра друг от друга.

Земляные работы по выемке грунта и монтажу труб проводят в следующем порядке:

• У стенок колодца или кессона, из которых происходит водозабор, выкапывают нужное углубление в земле (шурф) шириной 100х100 см.
• Между колодцем и входом в фундамент протягивают шнур, отмечающий направление траншеи, чтобы он при работах не был поврежден, его привязывают к отрезам арматуры через 3 – 5 метров, которые после подхода техники извлекают из земли. Иногда линию к дому дополнительно выкладывают на земле подручными предметами, которые при рытье убирают.
• При помощи спецтехники выкапывают траншею нужной глубины шириной 20 — 50 см. (зависит от вида выбранных машин), располагая извлеченный грунт на расстоянии не менее 2 — 3 м. от места раскопок во избежание обрушения стенок.
• После прокапывания канала на его дно засыпают слой песка толщиной 5 — 10 см. и затем укладывают трубопровод на песчаную подушку, засыпая обратно извлеченный грунт.

Рис.7 Как укладывают трубы в канавы для водоснабжения с использованием спецтехники

• Для повышения теплоизоляции можно накрыть трубы рубероидом, остатками утеплителя после ремонтных работ или засыпать керамзитом слоем в 20 — 50 см.
• В вырытых шурфах производят подсоединение магистрали к скважинному или колодезному насосу через отверстие, просверленное в стенках колодца перфоратором, аналогичным способом осуществляют подключение к линии дома через отверстие в фундаменте.
• Подсоединение трубопровода в зависимости от материала изготовления производят разными способами — если используют трубы из полиэтилена низкого давления (ПНД), отрезки соединяют разборными компрессионными фитингами или, если позволяет бюджет, электросварными фитингами, концы стальных труб обычно сваривают друг с другом.
• После укладки водопровода и засыпания каналов и выемок землей, траншею утрамбовывают во избежание дальнейшего проседания и накрывают ранее поднятым дерном.

Траншея под водопровод – факторы разрушения, особенности, требования

Независимо от того, к какому типу источника подсоединен водопровод для частного дома, его подводку к дому лучше всего осуществлять под землей. Обусловлено это прежде всего тем, что трубопровод на поверхности остается без защиты и легко подвергаются воздействию разрушающих факторов. Существует следующий ряд аспектов в пользу его подземной прокладки:

1. Отрицательная температура в зимнее время. Вода может полностью замерзнуть, расшириться, разорвать трубы, оставить дом без водоснабжения и привести к ремонтным расходам.
2. Затруднение передвижения по территории участка. Оставаясь на поверхности, она может просто мешать.
3. Механическое или химическое разрушение. Материал трубопровода может легко повредиться от наезда транспортом, во время строительно-ремонтных или садово-огородных работ, от атмосферных осадков, удобрений и подкормок, вносимых в почву.
4. Ухудшение ландшафтного дизайна, необходимость маскировки.

Укладка водопровода в землю позволяет защитить трубы от промерзания, и устранить влияние на окружающий ландшафтИсточник arms-strong.ru

Согласно нормативам СНиП, глубина траншеи под водопровод в частном доме должна составлять минимум 1 м. В противном случае высок риск вероятности повреждения трубопровода динамическими нагрузками. Например, если сверху проедет автомобиль или трактор, слой грунта осядет, и труба сплющится. Однако на практике существует более сильный фактор разрушения – это промерзание почвы.

Поэтому реальная глубина погружения труб должна быть еще больше – как минимум на 30 см ниже отметки промерзания почвы, которая в свою очередь зависит от климатических особенностей местности. Помимо этого, копка канала должна отвечать следующему ряду требований:

• Наиболее возможная прямая траектория. Чем более изогнутой будет магистраль, тем ощутимее будут потери напора и сложности в монтаже.
• Ширина траншеи по строительным технологиям не должна быть меньше 0,7 м. Однако на своих участках значение параметра нередко сужается до минимально комфортного, позволяющего свободно укладывать используемые трубы – как правило, не более 30-40 см.
• Соблюдение уклона в 0,002-0,005 к источнику. Это необходимо для быстрого слива воды из трубопровода на случай проведения ремонта или отключения системы на зиму.

Водопровод обязательно должен иметь небольшой уклон в сторону источникаИсточник infradom.ru

• Наличие в одной канаве водопровода и канализации не допускается.
• Возможен монтаж электрокабеля поверх водопроводной трубы, если будут соблюдены следующие условия – номинал тока не выше 35 кВ, проводник дополнительно помещен в электроизоляционную оболочку, и глубина траншеи позволяет разместить коммуникации на расстоянии минимум 0,25 м друг от друга по высоте, при этом над электромагистралью сохраняется минимум метровый слой почвы.
• Дно канала должно быть достаточно твердым и утрамбованным – так, чтобы после укладки и засыпки труба нигде не просела по высоте.

Глубина

Этот размер зависит от нескольких моментов:

1. Тип грунта. Всё дело в том, что копать в твёрдом и каменистом грунте довольно сложно, поэтому в этом случае можно выбирать минимальные размеры. Согласно СНиП минимальная глубина траншеи – 0,5 м. Этот размер отсчитывается от верхней плоскости трубы до земной поверхности. Так, трубы будут защищены от различных внешних воздействий и нагрузок. Если трубы нужно заглубить более чем на 1 м, то стенки канавы нужно дополнительно укреплять. Этот норматив СНиП напрямую связан с типом почвы:

• в песчаных грунтах, супесях и крупнообломочных породах стенки укрепляются при заглублении свыше 1,25 м;
• в глинах и суглинках – 1,5 м;
• в сверхпрочных глинах и суглинках – 2 м.

Возможность выполнения ремонтных и профилактически работ. Здесь согласно СНиП нужно выбирать минимально разрешённый размер, но при этом учитывать и другие факторы.
При прокладке водопроводной системы, которая не должна замерзать зимой и нагреваться летом, нужно учитывать и климатические условия, чтобы определить минимальные размеры заглубления траншеи

При этом берут во внимание максимальные зимние температуры, характер промерзания почвы, высоту снежного покрова и степень нагревания земной поверхности солнечными лучами. Глубину промерзания почвы можно найти в СНиП в специальной таблице.

Если вы планируете пользоваться водопроводом только в тёплый сезон, то трубы можно уложить на минимально допустимой глубине равной 50 см. При этом не должны предъявляться требования к температуре воды летом.

Также разрабатывая схему прокладки траншеи и определяя её глубину, стоит учитывать, что вручную можно выкопать только канаву глубиной 1,5 м. Чтобы извлекать грунт с большей глубины вручную, потребуется привлечь малую технику (транспортёры-подъёмники) или помощника с ведром и верёвкой.

Если ваши водопроводные сети будут пересекаться с другими инженерными коммуникациями, проходящими по участку, то в СНиП нормируется и расстояние по вертикали:

• от канализационных сетей водопровод прокладывается выше минимум на 40 см;
• от трубопроводов другого назначения и кабелей трубы водопровода прокладываются ниже на 60 см. Но при необходимости это расстояние можно уменьшить до 25 см.

Расценки в смете при рытье траншей

При оформлении заказа на подготовку траншеи под трубопровод (газовый, водяной или канализационный) производят расчет стоимости работ с учетом особенностей каждого объекта.

За основу берутся начальные тарифы за 1 метр:

• кубический, т.е. с учетом глубины, ширины и длины траншеи;
• погонный, за длину траншеи.

Тарифы корректируются с учетом дополнительных условий:

• характеристики почвы (супеси, глиноземы, так далее);
• ландшафт территории (уклон местности, наличие возвышенностей, оврагов, асфальта, бетона, камней, деревьев);
• глубина промерзания;
• вид траншеи (с откосами, сложной формы);
• предварительная подготовка территории, например, снятие плодородного слоя почвы)
• тип механизации (экскаватор, траншеекопатель, землеройная машина) с учетом мощности, размера ковша;
• доля ручной работы;
• необходимость вывоза грунта;
• срочность выполнения заказа.

Таблица расчета цены за работу:

За 1 кубический метр	Вручную	Экскаватором
С учетом почвы: песчаная; суглинки; глина жирная.	500; 1000; 1300.	Независимо от сложности 350
Сложный рельеф	+ 5%	—
Предварительные работы (подготовка местности)	480	—
Укрепление стенок траншеи	240	—
Использование экскаватора	350	150
Загрузка земли в машины	500	320
Засыпка траншеи	360	170
Вывоз грунта	450	250
Уборка территории	100	—

В таблице приведены минимальные тарифы. При расчете объем выполняемых работ и расценки согласуются с заказчиком

Если вас интересует, что собой представляет траншея в строительстве, каково ее устройство, методы разработки, загляните в этот раздел.

Требования СП и СНиП, Как рассчитать ширину и другие размеры траншеи под трубопровод, для чего это необходимо?

На земляные работы на строительстве приходится значительная доля трудозатрат. Если при возведении частного дома количество рабочих часов и объем вынутого грунта можно посчитать приблизительно, то крупное строительство требует точного расчета.

Чем сложнее архитектура, тем более тщательные вычисления необходимо сделать. Траншея под трубопровод на первый взгляд кажется простым объектом. Из-за значительных размеров и разнообразия грунтов неточности в расчетах могут привести к серьезным ошибкам, завышению или занижению финансирования и снабжения рабочими ресурсами и механизмами.

Принципы и требования к расчетам изложены в нормативных актах по строительству (СП – сводах правил и СНИП – строительных нормах и правилах, ТТК – типовых технологических картах).

Правила сооружения и нормативы земляных работ при устройстве траншей утверждены в:
о земляных сооружениях, в котором изложены основные требования к обустройству ширине траншей, высоте стенок, допустимых отклонениях; о производстве земляных работ; о подземной прокладке трубопроводов; о земляных работах.

Требования могут отличаться для газовых трубопроводов, водоводов и других технологических объектов.

Данные и формулы размеров траншеи под канализацию

Прежде, чем производить расчеты по формулам, необходимо определить особенности участка и характеристики трубопровода, которые влияют на применяемые параметры.

От качества грунта зависит величина поправок для определения общего объема грунта, допустимой крутизны откосов. Различные проценты используются при работах в песчаных почвах, легких и тяжелых суглинках, глине мягкой или жирной с учетом примесей щебня.

Необходимо учитывать место проведения работ. Прокладка траншей в поле, на улице города или в жилом дворе определяет характеристики используемой техники и допустимую минимальную глубину.

Сначала рассчитывается необходимая глубина траншеи (Н). Она зависит от уровня допустимой минимальной глубины (Нмин) и диаметра трубопровода (диаметр трубы + толщина изоляции — Ø с изоляцией): Н= Нмин + Ø с изоляцией.

Следующий показатель – ширина траншеи (В), которая определяется исходя из диаметра труб и допусков. Величина допуска вокруг трубы зависит от характера укладки (отдельными трубами, секциями, плетями). Общая ширина не может быть меньше 0,7 м, а при наличии боковых креплений – 0,8 м: В = Ø с изоляцией + допуск.

Ширина траншеи по дну и по верху равна только в плотных грунтах, на песчаных и супесчаных почвах траншея будет иметь форму трапеции. В этих случаях нужно рассчитать крутизну откосов с учетом глубины и длины траншеи.

Крутизна откоса (Кот) или уклон определяется как отношение глубины выемки (Н) и заложения, например:

• Кот =Н/В = 1: 1 при откосе 45°;
• Кот =Н/В = 1: 0,5 при откосе 63°;
• Кот =Н/В = 1: 1,25 при откосе 38°.

Полученный коэффициент позволяет определить ширину траншеи в ее верхней части, для этого к параметрам основания прибавляется удвоенный размер откоса.

Объем работ (V) по выемке грунта рассчитывается отдельно для ручной и механизированной разработки. Исходя из практического опыта, соотношение (Кр) составляет 95 и 5%% за пределами населенного пункта и 85 и 15%% внутри города.
Для определения средней ширины (S) нужно сложить нижние и верхние размеры сложить и разделить пополам: W= (А+В) : 2.
Объем грунта, вынутый механизированным способом равен: Vэкс. = W х Н х L х (Крм/100) (м3), где Крм= 85 или 95.
Объем грунта, вынутый вручную равен: Vруч. = W х Н х L х (Крм/100) (м3), где Крм= 5 или 15.

Кроме основной траншеи правильной формы необходимо вырыть приямки, в которых устанавливаются сборники для конденсата и находятся места сварки стыков. Размеры приямков зависят от диаметра труб.Оптимальными считаются размеры:

• длина L = 1,5 метра;
• ширина (W) = Ø + 1,4 м;
• глубина (Н) = 0,7 м от нижней части трубы.

Общий объем приямков обычно составляет до 5% от общего размера всей траншеи.
С учетом этого определяется общий объем работ на первой стадии, который равен: Vобщ.разраб. = Vэкс. + V.руч. + 0,05 (Vэкс. + V.руч) (м3).

Вторая часть земляных работ начинается при засыпке траншеи. Эта процедура состоит из нескольких последовательных действий. Сначала проводится ручная засыпка труб. Высота равняется диаметру трубы с учетом изоляции и засыпке сверху не менее 20 см: h = Ø + 0,2 (м).

Чтобы определить общие объемы засыпки, нужно найти объем траншеи, который непосредственно занят трубопроводом. Для этого используем формулу площади круга и длину траншеи: V трубы = π Ø /4 х L (м3).

Дистанция между двумя трубами под землей

Как отмечалось ранее, строительные нормы не допускают размещение в одной или разных траншеях водопроводной и канализационной магистралей, если расстояние между ними менее 1,5 метра, данное правило распространяется на производственные и хозяйственно-бытовые водопроводы.

Также строительные нормативы (пункт 9.6 СНиП 41-02-2003) допускают совместную прокладку водопроводных и тепловых коммуникаций в одной траншее. При параллельной прокладке водопроводной и кабельной электрической линии с напряжением до 35 Кв, допустимое расстояние между ними не менее 1 метра (правила устройства электроустановок ПУЭ-7 п.2.3.88.), если электрокабель пересекает водопровод, расстояние в точке перекрещивания — не менее 0,5 метра.

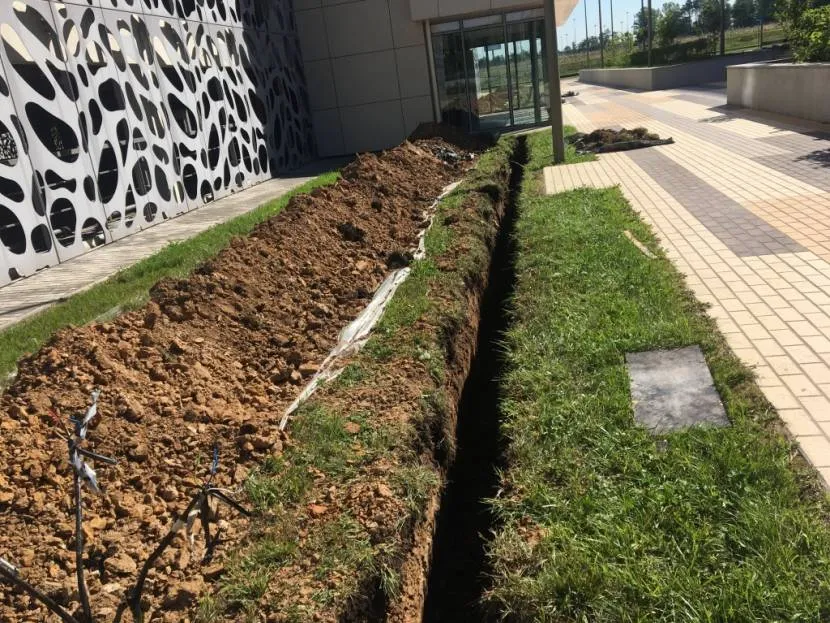

Рис. 9 Электрический кабель – схема установки

Читая про то, на какую глубину закапывать водопроводную трубу в частном доме, возможно будет интересно узнать про охранную зону водопровода и канализации

Заключение, рекомендации и видео по теме

Для увеличения сроков службы трубопровода следует соблюдать некоторые дополнительные рекомендации. Если водопровод проходит в водонасыщенном грунте (глина, суглинок) выше уровня его промерзания, следует предпринять ряд мер по предотвращению его разрыва силами морозного пучения.

При замерзании почвы, пропитанной влагой, она расширяется. Это проявляется в виде выдавливания на поверхности бугров. Такая проблема хорошо известна жителям болотистых районов — зимой пучинистые почвы способны даже ломать фундаменты зданий.

Поэтому, если глубина заложения водопровода выше уровня промерзания грунта, необходимо отсыпать по дну траншеи подушку из крупного песка или песчано-гравийной смеси, и лишь затем уложить трубы. Такая подушка одновременно играет роль дренажа, отводя излишки подпочвенной влаги от трубопровода. Так же выполняет роль компенсатора при зимней деформации почвы.

При определении максимальной глубины закладки труб следует руководствоваться соображениями экономической целесообразности. Допустим, если вы проживаете в северных районах, то минимально необходимая глубина залегания водопровода может составлять, согласно СНиП, три-четыре метра.

А что делать, если расстояние от магистрального водопровода или водяной скважины до дома составляет несколько десятков, а то сотен метров?

Земляные работы такого масштаба по своей стоимости могут превзойти цену всего дома вместе с участком. Здесь будет целесообразнее проложить менее глубокую траншею, потратившись на утепление труб.

Точно определить, на какую глубину закапывать водопровод, можно только ознакомившись со всеми нюансами и особенностями вашего участка, начиная от климатических условий региона, и заканчивая типом почвы.

Если у вас имеются сомнения относительно правильности определения необходимой глубины траншеи, лучше всего обратиться к специалистам. Так, потратившись один раз на услуги профессионала, вы сможете сэкономить на ремонте, или демонтаже неправильно уложенного трубопровода.
