Подробности
Определяя расход воды по диаметру, необходимо обязательно учитывать давление внутри труб.
К примеру, сквозь трубу в один метр, имеющую сечение один сантиметр, транспортируется намного меньше воды за такое же время, как через трубопрокат с диаметром в 20 метров. Самый большой показатель воды будет у труб с самым большим диаметром и с самым большим давлением внутри них.
Расход воды у трубы при оптимальном давлении. Расчет пропускной способности по диаметру трубопровода нужен, чтобы определить средний показатель водного расхода при хорошем напоре.
Если подбирать диаметр трубы по объему расходуемой воды, учитывая данные таблицы, то сделать это просто, но данные будут неточными. Если учитывать давление и скорость жидкости в трубах, имеющихся на практике, произвести расчеты на месте, то показатели будут более верными.
Таблица приводит данные расчетов расхода жидкости по трубам с часто применяемым сечением и разных значениях давления.
Средний показатель давления в стандартном стояке считается равен от полутора до двух с половиной атмосфер.
Уровень давления зависит от многоэтажности здания, зависимость регулируют, разделяя систему водопровода на сегменты. Работа насосов для подачи воды изменяет скорость жидкости.
Обращаясь к данным таблицы, расчет потребления жидкости производят, учитывая количество кранов, водонагревательных приборов и ванн и т.д.
Изменяя характеристики проходимости труб посредством установки приборов, контролирующих и экономящих водорасход, типа WaterSave, изменяются данные, не соответствующие табличным значениям.
Как определить диаметр согласно СНиП 2.0.4.01 – 85.
Процесс расчета диаметра трубы относится к сложным, требующим инженерных знаний работам. Часто проектируя трубопроводную систему частного дома, все расчеты выполняют своими руками.
Данные расчета для определения водопропускного объема конструкции можно взять из таблицы, при этом надо точно знать сколько сантехнических приборов и кранов подключено к системе.
СНиП 2.04.01 – 85 предоставляет данные, которыми можно воспользоваться, имея вышеуказанные сведения. С помощью этих показателей устанавливают объем жидкости по сечению труб.
Размер диаметра трубопровода влияет на расчет расхода воды. Не профессионалы могут воспользоваться формулой для получения данных, зная давление с диаметром труб.
Как вычислить расход жидкости, зная давление и диаметр.
Для расчетов применяют формулу q=π × d²/4 × V, в которой:
-q расход воды в литрах.
-d внутренний диаметр трубы в сантиметрах.
-V скорость транспортировки жидкости, измеряется м/с.
Если напор воды обеспечивает водонапорная башня, без нагнетающих насосов, значит, скорость жидкости равна 0.7 до 1.9 метров в секунду. При наличии работы насоса прикладывается паспорт с указанием коэффициента имеющегося напора и скоростью движения жидкости.
Внимание! Данная формула для расчетов считается наиболее доступной, но не единственной. Формула не учитывает качество внутренней поверхности трубы, к примеру, изделия из пластика внутри гладкие, не изменяют напор воды. Совсем иначе себя ведет внутренняя поверхность изделий из стали
Совсем иначе себя ведет внутренняя поверхность изделий из стали
Формула не учитывает качество внутренней поверхности трубы, к примеру, изделия из пластика внутри гладкие, не изменяют напор воды. Совсем иначе себя ведет внутренняя поверхность изделий из стали.
Показатель коэффициента сопротивления пластиковых труб меньше, продукция устойчива к образованию коррозии, и увеличивает качество пропускной способности системы.
Пропускная способность водопроводной трубы
Водопроводные трубы в доме используются чаще всего. А так как на них идёт большая нагрузка, то и расчет пропускной способности водопроводной магистрали становится важным условием надежной эксплуатации.
Проходимость трубы в зависимости от диаметра
Диаметр – не самый важный параметр при расчете проходимости трубы, однако тоже влияет на ее значение. Чем больше внутренний диаметр трубы, тем выше проходимость, а также ниже шанс появления засоров и пробок. Однако помимо диаметра нужно учитывать коэффициент трения воды о стенки трубы (табличное значение для каждого материала), протяженность магистрали и разницу давлений жидкости на входе и выходе. Кроме того, на проходимость будет сильно влиять число колен и фитингов в трубопроводе.
Таблица пропускной способности труб по температуре теплоносителя
Чем выше температура в трубе, тем ниже её пропускная способность, так как вода расширяется и тем самым создаёт дополнительное трение
Для водопровода это не важно, а в отопительных системах является ключевым параметром
Существует таблица для расчетов по теплоте и теплоносителю.
| Диаметр трубы, мм | Пропускная способность | |||
|---|---|---|---|---|
| По теплоте | По теплоносителю | |||
| Вода | Пар | Вода | Пар | |
| Гкал/ч | т/ч | |||
| 15 | 0,011 | 0,005 | 0,182 | 0,009 |
| 25 | 0,039 | 0,018 | 0,650 | 0,033 |
| 38 | 0,11 | 0,05 | 1,82 | 0,091 |
| 50 | 0,24 | 0,11 | 4,00 | 0,20 |
| 75 | 0,72 | 0,33 | 12,0 | 0,60 |
| 100 | 1,51 | 0,69 | 25,0 | 1,25 |
| 125 | 2,70 | 1,24 | 45,0 | 2,25 |
| 150 | 4,36 | 2,00 | 72,8 | 3,64 |
| 200 | 9,23 | 4,24 | 154 | 7,70 |
| 250 | 16,6 | 7,60 | 276 | 13,8 |
| 300 | 26,6 | 12,2 | 444 | 22,2 |
| 350 | 40,3 | 18,5 | 672 | 33,6 |
| 400 | 56,5 | 26,0 | 940 | 47,0 |
| 450 | 68,3 | 36,0 | 1310 | 65,5 |
| 500 | 103 | 47,4 | 1730 | 86,5 |
| 600 | 167 | 76,5 | 2780 | 139 |
| 700 | 250 | 115 | 4160 | 208 |
| 800 | 354 | 162 | 5900 | 295 |
| 900 | 633 | 291 | 10500 | 525 |
| 1000 | 1020 | 470 | 17100 | 855 |
Таблица пропускной способности труб в зависимости от давления теплоносителя
Существует таблица, описывающая пропускную способность труб в зависимости от давления.
| Расход | Пропускная способность | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Ду трубы | 15 мм | 20 мм | 25 мм | 32 мм | 40 мм | 50 мм | 65 мм | 80 мм | 100 мм |
| Па/м – мбар/м | меньше 0,15 м/с | 0,15 м/с | 0,3 м/с | ||||||
| 90,0 – 0,900 | 173 | 403 | 745 | 1627 | 2488 | 4716 | 9612 | 14940 | 30240 |
| 92,5 – 0,925 | 176 | 407 | 756 | 1652 | 2524 | 4788 | 9756 | 15156 | 30672 |
| 95,0 – 0,950 | 176 | 414 | 767 | 1678 | 2560 | 4860 | 9900 | 15372 | 31104 |
| 97,5 – 0,975 | 180 | 421 | 778 | 1699 | 2596 | 4932 | 10044 | 15552 | 31500 |
| 100,0 – 1,000 | 184 | 425 | 788 | 1724 | 2632 | 5004 | 10152 | 15768 | 31932 |
| 120,0 – 1,200 | 202 | 472 | 871 | 1897 | 2898 | 5508 | 11196 | 17352 | 35100 |
| 140,0 – 1,400 | 220 | 511 | 943 | 2059 | 3143 | 5976 | 12132 | 18792 | 38160 |
| 160,0 – 1,600 | 234 | 547 | 1015 | 2210 | 3373 | 6408 | 12996 | 20160 | 40680 |
| 180,0 – 1,800 | 252 | 583 | 1080 | 2354 | 3589 | 6804 | 13824 | 21420 | 43200 |
| 200,0 – 2,000 | 266 | 619 | 1151 | 2486 | 3780 | 7200 | 14580 | 22644 | 45720 |
| 220,0 – 2,200 | 281 | 652 | 1202 | 2617 | 3996 | 7560 | 15336 | 23760 | 47880 |
| 240,0 – 2,400 | 288 | 680 | 1256 | 2740 | 4176 | 7920 | 16056 | 24876 | 50400 |
| 260,0 – 2,600 | 306 | 713 | 1310 | 2855 | 4356 | 8244 | 16740 | 25920 | 52200 |
| 280,0 – 2,800 | 317 | 742 | 1364 | 2970 | 4356 | 8566 | 17338 | 26928 | 54360 |
| 300,0 – 3,000 | 331 | 767 | 1415 | 3076 | 4680 | 8892 | 18000 | 27900 | 56160 |
Таблица пропускной способности трубы в зависимости от диаметра (по Шевелеву)
Таблицы Ф.А и А. Ф. Шевелевых являются одним из самых точных табличных методов расчета пропускной способности водопровода. Кроме того, они содержат все нужные формулы расчета для каждого конкретного материала. Это объемный информативный материал, используемый инженерами-гидравликами чаще всего.
В таблицах учитываются:
- диаметры трубы – внутренний и наружный;
- толщина стенки;
- срок эксплуатации водопровода;
- длина магистрали;
- назначение труб.
ИЗМЕРЕНИЕ ПАРА, ПРИМЕНЯЕМЫЕ МЕТОДИКИ И НОРМАТИВЫ
При всем разнообразии существующих методов измерения, выбор расходомеров для учета пара ограничен. В данной статье предлагаем рассмотреть два основных способа – с помощью сужающих устройств и вихревых расходомеров.
Первый метод предусматривает установку в трубопроводе сужающего устройства (СУ). Преимущественно в качестве СУ используются диафрагмы, но также возможно применение сопел, труб Вентури и других местных гидравлических сопротивлений.
При прохождении потока через диафрагму характер его течения меняется. Непосредственно перед сужающим устройством давление среды возрастает, а после него – снижается. Чем больше разница давления до диафрагмы и после неё, тем выше расход.
Давление среды, а также его перепад на сужающем устройстве измеряют методами и СИ, соответствующими требованиям ГОСТ 8.586.5. Учет пара данным методом также регламентируется ГОСТ Р 8.586.1 – 2005, в котором, в частности, прописано, что по условиям применения стандартных сужающих устройств, контролируемая среда должна быть однофазной и однородной по физическим свойствам (п. 6.2.2), а её расход должен быть постоянным или медленно изменяющимся во времени. (п. 6.3.1)
Второй метод с помощью вихревых расходомеров основан на эффекте фон Кармана. За телом обтекания по обеим его сторонам в потоке происходит поочередное образование вихрей. Частота вихреобразования пропорциональна скорости потока. Измерив пульсацию давления, возникающего в потоке вихрей за телом обтекания, возможно узнать расход.
При учете пара вихревыми расходомерами, помимо расхода в рабочих условиях, также необходимо дополнительно измерять давление и температуру среды. Измеренные параметры поступают в тепловычислитель, который рассчитывает значение массы пара либо тепловой энергии.
Отметим, что для измерения массы насыщенного пара достаточно только одного внешнего датчика на выбор, поскольку определенное значение давления соответствует значению температуры.
Таблица температуры и давления насыщенных паров здесь
Алгоритмы расчета теплофизических свойств пара прописаны в методике Государственной службы стандартных справочных данных ГСССД МР 147-2008.
Как правило, в составе средств измерения указанные выше алгоритмы являются принадлежностью вычислителя или контроллера. Однако, применительно к вихревым расходомерам торговой марки «ЭМИС», такие алгоритмы являются составной частью программного обеспечения электронного блока вторичного преобразователя самого счетчика – расходомера.
В соответствии с данными алгори-ВИХРЬ 200» самостоятельно осуществляет коррекцию и вычисления, благодаря возможностям электронного блока с функцией вычислителя («ВВ»), предусматривающего подключение внешних датчиков давления и температуры.
Прибор рассчитывает следующие параметры: мгновенный и массовый расход пара, его плотность, энтальпию и накопленную энергию.

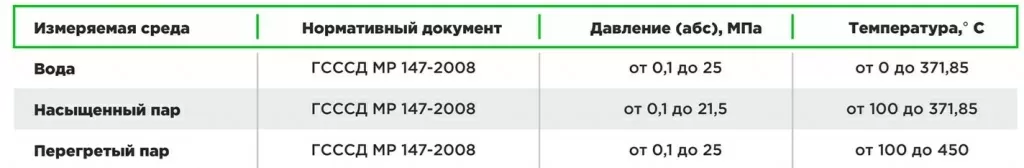

Таблица: Параметры алгоритмов расчета
При этом важно отметить, что при поверке функции «ВВ» расходомера в момент его выпуска из производства данная процедура должна осуществляться с применением датчика давления и температуры. Помимо встроенных аттестованных алгоритмов, в соответствие с ГСССД, в числе преимуществ вихревых расходомеров также следующие возможности:
Помимо встроенных аттестованных алгоритмов, в соответствие с ГСССД, в числе преимуществ вихревых расходомеров также следующие возможности:
-удаленная передача данных, в том числе беспроводная; -цифровая фильтрация сигнала; -имитационная поверка без снятия с трубопровода; -бесплатное фирменное сервисное и диагностическое ПО «ЭМИС»-Интегратор».
Вместе с тем необходимо заметить, что при требовании или желании заказчика может поставляться узел учета тепловой энергии «ЭМИС-Эско 2210», в состав которого также будет входить вычислитель, как отдельное средство СИ.
Способы вычисления зависимостей водорасхода и диаметра трубопровода
С помощью нижеприведённых формул можно как рассчитать расход воды в трубе, так и, определить зависимость диаметра трубы от расхода воды.
В данной формуле водорасхода:
- под q принимается расход в л/с,
- V – определяет скорость гидропотока в м/с,
- d – внутреннее сечение (диаметр в см).
Зная водорасход и d сечения, можно, применив обратные вычисления, установить скорость, или, зная расход и скорость – определить диаметр. В случае наличия дополнительного нагнетателя (например, в высотных зданиях), создаваемое им давление и скорость гидропотока указываются в паспорте прибора. Без дополнительного нагнетания скорость потока чаще всего варьируется в интервале 0,8-1,5 м/сек.
Для более точных вычислений принимают во внимание потери напора, используя формулу Дарси:
Для вычисления необходимо дополнительно установить:
- длину трубопровода (L),
- коэффициент потерь, который зависит от шероховатостей стенок трубопровода, турбулентности, кривизны и участков с запорной арматурой (λ),
- вязкость жидкости (ρ).
Зависимость между значением D трубопровода, скоростью гидропотока (V) и водорасходом (q) с учётом угла уклона (i) можно выразить в таблице, где две известные величины соединяются прямой линией, а значение искомой величины будет видно на пересечении шкалы и прямой.
Расчёт расхода воды через трубу с учётом падения давления можно проводить с помощью онлайн-калькуляторов (например: http://allcalc.ru/node/498; https://www.calc.ru/gidravlicheskiy-raschet-truboprovoda.html). Для гидравлического расчёта, как и в формуле, нужно учесть коэффициент потерь, что предполагает выбор:
способа расчёта сопротивления,
материала и вида трубопроводных систем (сталь, чугун, асбоценмент, железобетон, пластмасса), где принимается во внимание, что, например, пластиковые поверхности менее шероховатые, чем стальные, и не подвергаются коррозии,
внутреннего диаметры,
длины участка,
падения напора на каждый метр трубопровода.
В некоторых калькуляторах учитываются дополнительные характеристики трубопроводных систем, например:
- новые или не новые с битумным покрытием или без внутреннего защитного покрытия,
- с внешним пластиковым или полимерцементным покрытием,
- с внешним цементно-песчаным покрытием, нанесённым разными методами и др.
https://youtube.com/watch?v=OWBLxN3iUgE
Работать с калькулятором просто – вводи данные и получай результат. Но иногда этого недостаточно – точный расчет диаметра трубы возможен только при ручном подсчете с помощью формул и правильно подобранных коэффициентов. Как посчитать диаметр трубы по расходу воды? Как определить размеры газовой магистрали?
Трубопровод и необходимые к нему части
Профессиональные инженеры при расчете необходимого диаметра трубы чаще всего используют специальные программы, способные по известным параметрам рассчитать и выдать точный результат. Гораздо труднее строителю-любителю для организации систем водоснабжения, отопления, газификации выполнить расчет самостоятельно. Поэтому чаще всего при возведении или реконструкции частного дома применяют рекомендуемые размеры труб. Но не всегда стандартные советы могут учесть все нюансы индивидуального строительства, поэтому требуется вручную выполнить гидравлический расчет, чтобы правильно подобрать диаметр трубы для отопления, водоснабжения.
Напор
Начнем с нескольких неспециализированных замечаний:
- Обычное давление в магистрали холодного водоснабжения образовывает от 2 до 4 атмосфер (кгс/см2). Оно зависит от расстояния до ближайшей насосной станции либо водонапорной башни, от рельефа местности, состояния магистрали, типа запорной арматуры на магистральном водопроводе и последовательности других факторов.
- Полный минимум напора, который разрешает работать всем современным сантехническим устройствам и применяющей воду бытовой технике — 3 метра. Инструкция к проточным водонагревателям Атмор, например, прямо говорит, что нижний порог срабатывания включающего нагрев датчика давления равен 0,3 кгс/см2.
На практике на концевом сантехническом приборе лучше иметь минимальный напор в пять метров. Маленький запас компенсирует неучтенные утраты в подводках, запорной арматуре и самом приборе.
Нам необходимо вычислить падение напора в трубопроводе известной протяженности и диаметра. В случае если разность напора, соответствующего давлению в магистрали, и падения напора в водопроводе больше 5 метров — наша система водоснабжения будет функционировать без нареканий. В случае если меньше — необходимо или увеличивать диаметр трубы, или размыкать ее подкачкой (цена которой, к слову, очевидно превысит рост затрат на трубы из-за повышения их диаметра на один ход).
Так как же выполняется расчет напора в водопроводной сети?
Тут действует формула H = iL(1+K), в которой:
- H — сокровенное значение падения напора.
- i — так называемый гидравлический уклон трубопровода.
- L — протяженность трубы.
- K — коэффициент, который определяется функциональностью водопровода.
Несложнее всего выяснить коэффициент К.
Он равен:
- 0,3 для хозяйственно-питьевого назначения.
- 0,2 для промышленного либо пожарно-хозяйственного.
- 0,15 для пожарно-производственного.
- 0,10 для пожарного.
С измерением длины трубопровода либо его участка также особенных сложностей не появляется; а вот понятие гидравлического уклона требует отдельного беседы.
На его значение воздействуют следующие факторы:
- Шероховатость стенок трубы, которая, со своей стороны, зависит от их возраста и материала. Пластики владеют более ровной поверхностью по сравнению со сталью либо чугуном; помимо этого, металлические трубы со временем зарастают ржавчиной и известковыми отложениями.
- Диаметр трубы. Тут действует обратная зависимость: чем он меньше, тем большее сопротивление трубопровод оказывает перемещению воды в нем.
- Скорость потока. С ее повышением сопротивление также возрастает.
Некоторое время назад приходилось дополнительно учитывать гидравлические утраты на запорной арматуре; но современные полнопроходные шаровые вентиля создают приблизительно такое же сопротивление, что и труба, исходя из этого ими возможно смело пренебречь.
Вычислить гидравлический уклон своими силами очень проблематично, но, к счастью, в этом и нет необходимости: все нужные значения возможно отыскать в так называемых таблицах Шевелева.
Дабы читатель представил себе, о чем идет обращение, приведем маленькой фрагмент одной из таблиц для пластиковой трубы диаметром 20 мм.
| Расход, л/с | Скорость потока, м/с | 1000i |
| 0,25 | 1,24 | 160,5 |
| 0,30 | 1,49 | 221,8 |
| 0,35 | 1,74 | 291,6 |
| 0,40 | 1,99 | 369,5 |
Что такое 1000i в крайнем правом столбике таблицы? Это всего лишь значение гидравлического уклона на 1000 погонных метров. Чтобы получить значение i для нашей формулы, его достаточно поделить на 1000.
Давайте вычислим падение напора в трубе диаметром 20 мм при ее длине, равной 25 метрам, и скорости потока в полтора метра в секунду.
- Ищем соответствующие параметры в таблице. В соответствии с ее данным, 1000i для обрисованных условий равняется 221,8; i = 221,8/1000=0,2218.
- Подставляем все значения в формулу. H = 0,2218*25*(1+0,3) = 7,2085 метра. При давлении на входе водопровода в 2,5 атмосферы на выходе оно составит 2,5 — (7,2/10) = 1,78 кгс/см2, что более чем удовлетворительно.
От чего зависит проходимость трубы
Расход воды будет зависеть конфигурации водопровода, а также типа труб, из которых смонтирована сеть
Проходимость трубных отрезков является метрической величиной, характеризующей объем жидкости, пропускаемый по магистрали за определенный временной интервал. Этот показатель зависит от материала, используемого при производстве труб.
Трубопроводы из пластика сохраняют почти одинаковую проходимость в течение всего эксплуатационного периода. Пластик, по сравнению с металлом, не ржавеет, благодаря этому магистрали не засоряются долгое время.
У моделей из металла пропускная способность снижается год за годом. Вследствие того что трубы ржавеют, внутренняя поверхность постепенно отслаивается и становится шероховатой. Из-за этого на стенках образуется намного больше налета. В особенности быстро засоряются трубы горячего водоснабжения.
Кроме материала изготовления, проходимость зависит и от иных характеристик:
- Длины водопровода. Чем больше протяженность, тем меньше скорость потока из-за воздействия силы трения, соответственно снижается и напор.
- Диаметра труб. Стенки узких магистралей создают большее сопротивление. Чем меньше сечение, тем хуже будет соотношение скорости потока к значению внутренней площади на участке фиксированной длины. В более широких трубопроводах вода перемещается быстрее.
- Присутствия поворотов, фитингов, переходников, кранов. Любые фасонные детали замедляют передвижение водных потоков.
Методы расчета
На коэффициент трения влияет наличие запорных элементов и их количество Чтобы определить проходимость системы водоснабжения, можно воспользоваться тремя расчетными методами:
- Физический способ. Для выяснения показателей применяют формулы. Для исчисления требуется знание нескольких параметров, в частности, размер сечения трубного отрезка и с какой скоростью передвигается вода в магистрали.
- Табличный метод. Он наиболее прост, поскольку подобрав в таблице показатели, можно тут же выяснить нужные данные.
Программа расчета водоснабжения
- Компьютерное программирование. Подобный «софт» просто отыскать и скачать в Интернете. Он создан специально для нахождения проходимости труб любой системы. Чтобы узнать нужный параметр, надо ввести в программу отправные данные: материал, протяженность, качество теплоносителя.
Последний метод, хоть и самый точный, не годится для расчетов обычных бытовых коммуникаций. Он достаточно сложен, и для его применения потребуется знать самые разные показатели. Чтобы рассчитать простую сеть для частного дома стоит прибегнуть к помощи онлайн-калькулятора. Хотя он и не такой точный, но зато бесплатен и не нуждается в установке на компьютер. Достичь более точной информации можно, сверив рассчитанные программой данные с таблицей.
Как рассчитать пропускную способность газовой трубы
Газ – это один из самых сложных материалов для транспортировки, в частности потому, что имеет свойство сжиматься и потому способен утекать через мельчайшие зазоры в трубах. К расчету пропускной способности газовых труб (как и к проектированию газовой системы в целом) предъявляют особые требования.
Формула расчета пропускной способности газовой трубы
Максимальная пропускная способность газопроводов определяется по формуле:
Qmax = 0.67 Ду2 * p
где p – равно рабочему давлению в системе газопровода + 0,10 мПа или абсолютному давлению газа;
Ду – условный проход трубы.
Существует сложная формула для расчета пропускной способности газовой трубы. При проведении предварительных расчетов, а также при расчетах бытового газопровода обычно не используется.
Qmax = 196,386 Ду2 * p/z*T
где z – коэффициент сжимаемости;
Т- температура перемещаемого газа, К;
Согласно этой формуле определяется прямая зависимость температуры перемещаемой среды от давления. Чем выше значение Т, тем больше газ расширяется и давит на стенки. Поэтому инженеры при расчетах крупных магистралей учитывают возможные погодные условия в местности, где проходит трубопровод. Если номинальное значение трубы DN будет меньше давления газа, образующегося при высоких температурах летом (например, при +38…+45 градусов Цельсия), тогда вероятно повреждение магистрали. Это влечет утечку ценного сырья, и создает вероятность взрыва участка трубы.
Таблица пропускных способностей газовых труб в зависимости от давления
Существует таблица расчетов пропускных способностей газопровода для часто применяемых диаметров и номинального рабочего давления труб. Для определения характеристики газовой магистрали нестандартных размеров и давления потребуются инженерные расчеты. Также на давление, скорость движения и объем газа влияет температура наружного воздуха.
Максимальная скорость (W) газа в таблице – 25 м/с, а z (коэффициент сжимаемости) равен 1. Температура (Т) равна 20 градусов по шкале Цельсия или 293 по шкале Кельвина.
| Pраб.(МПа) | Пропускная способность трубопровода (м?/ч), при wгаза=25м/с;z=1;Т=20?С=293?К | |||||||
|---|---|---|---|---|---|---|---|---|
| DN 50 | DN 80 | DN 100 | DN 150 | DN 200 | DN 300 | DN 400 | DN 500 | |
| 0,3 | 670 | 1715 | 2680 | 6030 | 10720 | 24120 | 42880 | 67000 |
| 0,6 | 1170 | 3000 | 4690 | 10550 | 18760 | 42210 | 75040 | 117000 |
| 1,2 | 2175 | 5570 | 8710 | 19595 | 34840 | 78390 | 139360 | 217500 |
| 1,6 | 2845 | 7290 | 11390 | 25625 | 45560 | 102510 | 182240 | 284500 |
| 2,5 | 4355 | 11145 | 17420 | 39195 | 69680 | 156780 | 278720 | 435500 |
| 3,5 | 6030 | 15435 | 24120 | 54270 | 96480 | 217080 | 385920 | 603000 |
| 5,5 | 9380 | 24010 | 37520 | 84420 | 150080 | 337680 | 600320 | 938000 |
| 7,5 | 12730 | 32585 | 50920 | 114570 | 203680 | 458280 | 814720 | 1273000 |
| 10,0 | 16915 | 43305 | 67670 | 152255 | 270680 | 609030 | 108720 | 1691500 |
Особенности разводки коттеджа
Чем, фактически, система водоснабжения в частном доме несложнее, нежели в многоквартирном строении (очевидно, кроме общего числа сантехнических устройств)?
Принципиальных отличия два:
На тёплой воде, в большинстве случаев, нет необходимости снабжать постоянную циркуляцию через стояки и полотенцесушители.
При наличии циркуляционных врезок расчет водопроводной сети тёплой воды заметно усложняется: трубам необходимо пропустить через себя не только разбираемую жильцами воду, но и непрерывно оборачивающиеся веса воды.
В нашем же случае расстояние от сантехприборов до бойлера, колонки либо врезки в автостраду достаточно мало, дабы не уделять внимания скорости подачи ГВС к крану.
Подробности
Определяя расход воды по диаметру, необходимо обязательно учитывать давление внутри труб.
К примеру, сквозь трубу в один метр, имеющую сечение один сантиметр, транспортируется намного меньше воды за такое же время, как через трубопрокат с диаметром в 20 метров. Самый большой показатель воды будет у труб с самым большим диаметром и с самым большим давлением внутри них.
Расход воды у трубы при оптимальном давлении. Расчет пропускной способности по диаметру трубопровода нужен, чтобы определить средний показатель водного расхода при хорошем напоре.
Если подбирать диаметр трубы по объему расходуемой воды, учитывая данные таблицы, то сделать это просто, но данные будут неточными. Если учитывать давление и скорость жидкости в трубах, имеющихся на практике, произвести расчеты на месте, то показатели будут более верными.
Таблица приводит данные расчетов расхода жидкости по трубам с часто применяемым сечением и разных значениях давления.
Средний показатель давления в стандартном стояке считается равен от полутора до двух с половиной атмосфер.
Уровень давления зависит от многоэтажности здания, зависимость регулируют, разделяя систему водопровода на сегменты. Работа насосов для подачи воды изменяет скорость жидкости.
Обращаясь к данным таблицы, расчет потребления жидкости производят, учитывая количество кранов, водонагревательных приборов и ванн и т.д.
Изменяя характеристики проходимости труб посредством установки приборов, контролирующих и экономящих водорасход, типа WaterSave, изменяются данные, не соответствующие табличным значениям.
Как определить диаметр согласно СНиП 2.0.4.01 – 85.
Процесс расчета диаметра трубы относится к сложным, требующим инженерных знаний работам. Часто проектируя трубопроводную систему частного дома, все расчеты выполняют своими руками.
Данные расчета для определения водопропускного объема конструкции можно взять из таблицы, при этом надо точно знать сколько сантехнических приборов и кранов подключено к системе.
СНиП 2.04.01 – 85 предоставляет данные, которыми можно воспользоваться, имея вышеуказанные сведения. С помощью этих показателей устанавливают объем жидкости по сечению труб.
Размер диаметра трубопровода влияет на расчет расхода воды. Не профессионалы могут воспользоваться формулой для получения данных, зная давление с диаметром труб.
Как вычислить расход жидкости, зная давление и диаметр.
Для расчетов применяют формулу q=π × d²/4 × V, в которой:
-q расход воды в литрах.
-d внутренний диаметр трубы в сантиметрах.
-V скорость транспортировки жидкости, измеряется м/с.
Если напор воды обеспечивает водонапорная башня, без нагнетающих насосов, значит, скорость жидкости равна 0.7 до 1.9 метров в секунду. При наличии работы насоса прикладывается паспорт с указанием коэффициента имеющегося напора и скоростью движения жидкости.
Внимание! Данная формула для расчетов считается наиболее доступной, но не единственной. Формула не учитывает качество внутренней поверхности трубы, к примеру, изделия из пластика внутри гладкие, не изменяют напор воды
Совсем иначе себя ведет внутренняя поверхность изделий из стали
Формула не учитывает качество внутренней поверхности трубы, к примеру, изделия из пластика внутри гладкие, не изменяют напор воды. Совсем иначе себя ведет внутренняя поверхность изделий из стали.
Показатель коэффициента сопротивления пластиковых труб меньше, продукция устойчива к образованию коррозии, и увеличивает качество пропускной способности системы.
