Разновидности кровель
Самые часто используемые конструкции:
- односкатная;
- двускатная;
- вальмовая;
- полувальмовая;
- шатровая.
Редко крыши собирают в виде многощипцовых конструкций, купольных или арочных. Касаемо формы кровли, то необходимо обозначить, что её элементы – это геометрические фигуры. А значит, расчёт площади кровли – это расчёт этого параметра фигур. Теперь переходим непосредственно к теме – как рассчитать площадь крыши.

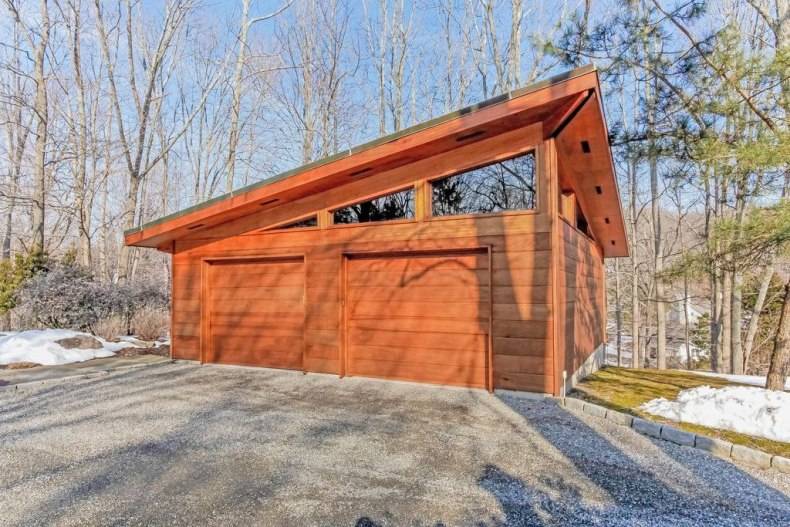

Односкатная крыша
По сути, фигура этой кровли – прямоугольник. Его площадь – это перемножение двух сторон. Поэтому необходимо замерить длину ската, ширину от фасада до задней стенки, и полученные показатели перемножить между собой. Если для дома был изготовлен , то данные параметры можно взять из него. Либо воспользуйтесь предложенной формой онлайн-калькулятора ниже.
Двускатная
Эта разновидность кровельной конструкции – два прямоугольника, расположенных под определённым углом друг к другу.
- Если крыша симметричная, то расчёт её площади проводится точно так же, как и в предыдущем случае. Только конечный результат увеличивается вдвое.
- Если асимметричная, то показатель каждого ската рассчитывается по отдельности, а затем два параметра суммируются.
Для расчёта площади просто заполните поля онлайн-калькулятора и программа сама, автоматически произведёт расчёт площади двухскатной крыши.
Вальмовая
Эта разновидность кровельной конструкции представляет собой четыре ската, два из которых являются трапециями (одинаковыми), два треугольниками (одинаковыми). Причём треугольники равнобедренные, что упрощает расчёт.
Из курса школьной геометрии всем знакомо, что площадь трапеции рассчитывается по этой формуле:
S=(a+b)h/2, где «a» и «b» — основания фигуры, «h» — высота. Основания – это длина конька и карниза, высота – расстояние от карниза до конька.
Формула треугольника равнобедренного:
S=ah/2, где «a» — основание треугольника, «h» — его высота. Основание – длина карниза, высота – расстояние от карниза до конька.
Теперь, чтобы узнать площадь крыши дома (вальмовой), необходимо полученные результаты сложить и увеличить вдвое. По формуле это будет выглядеть так:
So=(Str+St)2, где So – общая площадь кровли, Str – площадь трапециевидного ската, St – площадь вальмы. А так как скаты на кровельной конструкции располагаются попарно, то их сумма увеличивается на «2».
Либо просто воспользуйтесь формой ниже для автоматического расчёта площади вальмовой крыши при помощи онлайн-калькулятора.
Полувальмовая
Перед тем как рассчитать площадь кровли полувальмового вида, необходимо разобраться, почему она так называется. В ней вальма, которая представляет собой треугольник, представлена в виде укорочённой треугольной фигуры, поэтому основной скат имеет не трапециевидную форму. Она сложная, поэтому рекомендуется её разбить на более простые формы.
Чаще всего разбивку производят на трапецию и прямоугольник. Поэтому для расчёта придётся применять сразу три формулы: для треугольника, трапеции и прямоугольника. Основная задача производителя расчётов – точно провести разбивку и правильно провести замеры параметров кровельной конструкции.
В полувальмовых крышах есть разновидность, в которой вальма присутствует в виде трапеции. То есть, над ней располагается треугольный фронтон, который и создаёт данную фигуру. Получается, что рассчитывать придётся площади трёх фигур: двух трапеций с разными размерами и прямоугольника.
Шатровая
Или можно использовать вот эту формулу:
S=4(ah)/2=2ah.
Для упрощения процесса расчёта площади шатровой кровли мы пошли дальше и создали онлайн-калькулятор. Так что можете просто подставить свои данные в предложенную форму ниже и система сама произведёт расчёт.
Мансардная
Эта разновидность относится к категории ломаных моделей. То есть, каждый скат в месте установки стоек для сооружения стен имеет линию излома. И чаще угол нижней части круче верхней. Именно по линии излома и надо разделить скат на две части, и подсчитать каждую в отдельности.
При этом фигуры нижнего ската и верхнего – прямоугольники. У них соприкасаемая сторона будет одинаковой, различия лишь в высоте. Поэтому можно воспользоваться обобщённой формулой:
S=(h1+h1)b, где «h1» и «h2» — высоты прямоугольных скатов ломаной кровли, «b» — длина ската по карнизу. А так как скатов два, то в формулу добавляется двойка. Окончательная формула:
S=2(h1+h1)b.
Создаем проект вашей кровли.
Для создания нового проекта – жмем: файл – новый.
Создаем новый документ в программе «Кровля 2003»
Далее появится окно с выбором материала для просчета. Здесь можно выбрать как профнастил, так и металлочерепицу.
В настройках ничего не меняем, просто выбираем то, чем будем крыть. Мы выберем металлочерепицу.
Далее появляется возможность выбрать тип металлочерепицы. В настройках присутствуют стандартные варианты. В качестве примера возьмем один из самых популярных вариантов – «Монтеррей».
Если ни один вариант не Вам не подходит, можно задать собственные цифры ширины листа в настройках, нажав на квадратик с троеточием справа.
Расчет нагрузок на стропильную систему
Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:
Виды нагрузки:
- Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м2.
- Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
- Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.
Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%
Также стоит взять во внимание рекомендацию о том, что 1 м2 не должен брать на себя вес, больше 50 кг
Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия»
Чтобы рассчитать нагрузку, производимую снегом, нужно:
- Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м2.;
- Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.
ВНИМАНИЕ!Если угол наклона ската больше 45 градусов, то расчет снеговой нагрузки не проводят, поскольку такой скат обеспечит сползание снега. Ветровая нагрузка
Ветровая нагрузка

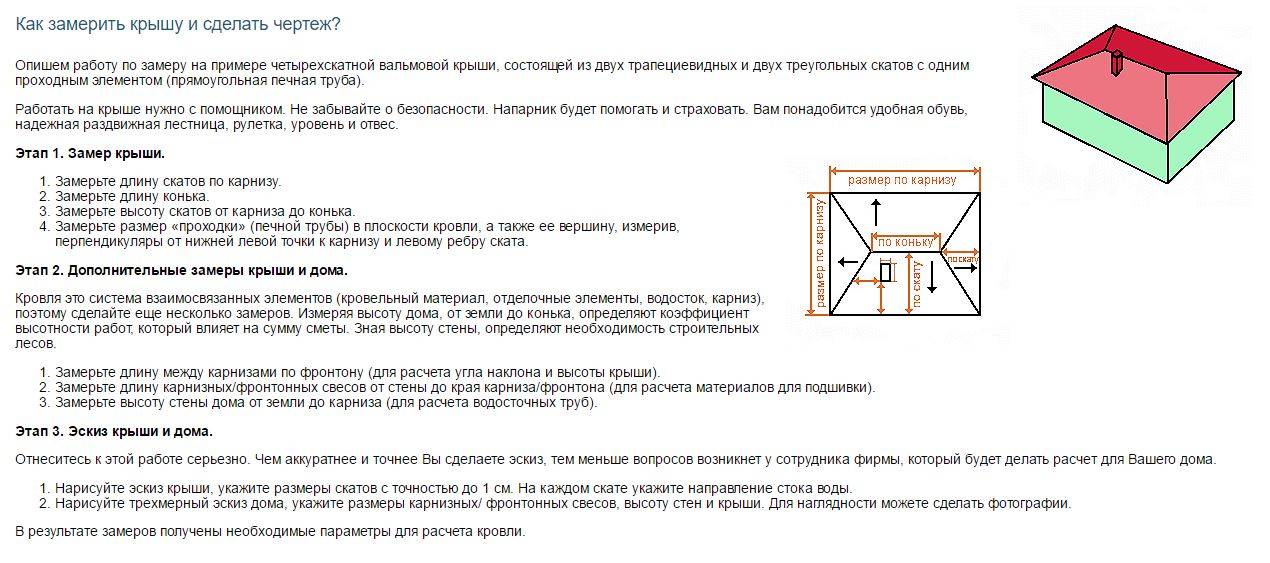

Как снять размеры скатов крыши
Перед началом подсчетов посмотрите, не сохранился ли у вас план кровли со всеми точными размерами. Это может очень сильно облегчить процесс. Если же плана нет, то придется приготовить рулетку, калькулятор, ручку, лист миллиметровой бумаги. Теперь вы можете приступать к снятию размеров.
Внимательно посмотрите и решите, какие именно размеры вам надо снять. Возможно, крыша имеет симметричные скаты. В этом случае вам достаточно измерить один из них. При снятии размеров будьте осторожны, обязательно используйте специальные лестницы и приспособления для работы на высоте.
Существует большое разнообразие видов крыш и для каждого вида крыши придется снимать свои размеры. Приведем примеры расчета площади крыши для некоторых видов крыш.
- Как я реконструировал протекающую кровлю в деревне Городище (СНТ Богородское)
- 560 м2 – за 1 500 тыс.руб.
- Смотреть 8 фотоМои цены
Расчет стропильной системы
Перед сборкой кровельной конструкции, необходимо сделать расчет стропильной системы и правильно подобрать сечение всех строй-элементов.
В зависимости от ширины строения и требуемого сечения стропильной ноги, для проектируемого пролета, выбирают следующее конструктивное решение:

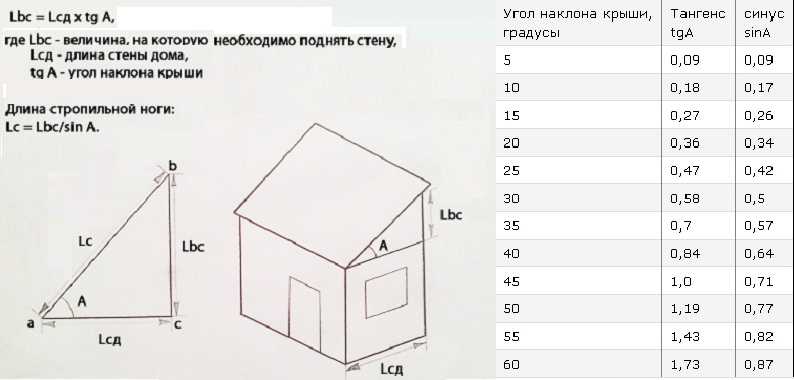

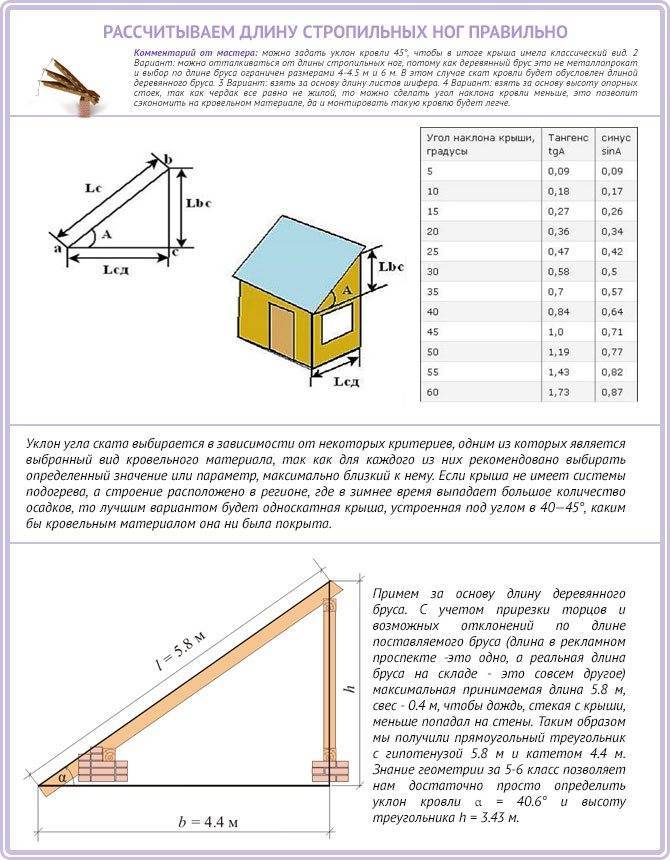

Расчет длины стропильных ног
Стропильная система односкатной крыши ‒ Подбор сечения
Во время строительства здания профессиональными строителями, согласно утвержденному проекту, производиться расчет по двум предельным состояниям. Такой подход, позволит определить высоту и ширину, несущих балок по двум требованиям:
- Прочности.
- Жесткости.
Зависимость конструкции от величины пролета
Расчет кровли, при строительстве частного дома
При строительстве частного дома самостоятельно, расчет кровли можно не производить, но все-же, следует учесть, проверенные временем, рекомендации:
- Пролет до 4,5 метров. Это расстояние, предполагает использование цельных стропильных ног, без раскрепления подкосами или стойками. Так-же, если планируется обустройство мансарды, за счет отсутствия промежуточных опор, позволяет увеличить свободное пространство. Желательное сечение стропил, при шаге 0,6 м – 50 на 150 мм, а для шага 1,1 м, рекомендуется увеличить до 75 на 175 мм.
- Пролет до 6 метров. При этом расстояние, все зависит от угла наклона и пролета. В основном, хватает стандартной длины доски или бруса – 6 м. Если-же угол наклона больше и пролет приближен к 6 м, как правило, требуется стыковать стропильные ноги по длине. В качестве дополнительных опор, применяют подкосы (подстропильные ноги). В месте стыка подкоса и стропил, стыкуют ногу по длине. Желательное сечение при шаге 0,6 м – 50 на 200 мм, а при шаге 1,1 м – 100 на 200 мм.
- Пролет более 6 метров. Подобное расстояние, предполагает обустройство промежуточных стоек, которые возьмут часть нагрузки на себя и уменьшат провисание балки. Требуется устанавливать опоры так, чтобы каждый пролет стропильной ноги, был менее 6 метров. Расчет, как правило, выполняют как для многопролетной балки, с учетом промежуточных опор. При самостоятельном строительстве, сечение берут так-же, как и для пролета до 6 метров. Все стропила, в этой конструкции, являются составными.
Если меж стропилами планируется укладывать теплоизолятор, то при расчете, требуется учитывать минимальную высоту балок.
Если делается укладка минеральной ваты, то дополнительно обустраивается вентиляционный зазор в 5 см. Частично, такой зазор, обеспечивают за счет несущих балок, а частично, за счет контробрешетки, которую, как правило, монтируют поверх них.
Подбор шага для стропильных ног
Оптимальный шаг стропильных ног, в основном, зависит от следующих факторов:
Таблица сечения стропил
- Нагрузка на покрытие и пролет;
- Тип теплоизолятора;
- Наличие мансардных окон.
В первом случае, зависимость обратно пропорциональная. Конструкция односкатной крыши, при увеличение пролета или нагрузки, предполагает уменьшение шага строповки. Для теплоизолятора-же, можно утвердить, следующие рекомендуемые значения расстояния, меж стропилами в свету (в частоте):
- Экструдированный пенополистирол и пенопласт – 0,6 метров;
- минеральная вата – 0,58 метров;
- пенополиуретан – шаг от утеплителя не зависит.
При сооружение мансарды и использование, в качестве природного источника света, мансардных окон, необходимо в местах монтажа, обеспечить шаг стропил на 4-6 см больше ширины окна.
Стропильная система односкатной крыши своими руками ‒ Угол наклона
Угол наклона ската
В зависимости от вида кровельного покрытия, допускается разные углы наклона ската крыши. Ниже, приведены значения для наиболее популярных стройматериалов
Важно понимать, что чем круче скат, тем меньше нагрузка на элементы, а значит, меньше вероятность протечки. Но увеличение наклона, на много усложняет строительство и требует возведение высокой продольной стены
- Керамическая черепица. Наиболее оптимальный угол наклона – 30-45°, допустимый – 12-65°.
- Битумная (мягкая) черепица. Самый оптимальный – 20-45°, допустимый – от 6°.
- Металлическая черепица. Более оптимальный – 20-45°, допустимый – от 12°.
- Оцинкованная кровельная сталь. Допустимый – от 14°.
- Шифер. Допустимый – 6-27°.
Калькулятор стройматериалов для строительства дома с вальмовой крышей
Укажите кровельный материал:
—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2
Введите параметры крыши:
Ширина основания A (см)
Длина основания B (см)
Угол наклона крыши α (град)
Длина боковых свесов C (см)
Длина торцевых свесов D (см)
Стропила:
Шаг стропил (см)
Сорт древесины для стропил (см)
123
Расчёт обрешётки:
Ширина доски обрешётки (см)
Толщина доски обрешётки (см)
Расстояние между досками обрешётки (см)
Расчёт снеговой нагрузки:
Выберите ваш регион, используя карту ниже
1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)
Расчёт ветровой нагрузки:
Регион
IaIIIIIIIVVVIVII
Высота до конька здания
5 мот 5 м до 10 мот 10 м
Тип местности
Открытая местностьЗакрытая местностьГородские районы
Рассчитать
Результаты расчетов
Крыша:
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!
Высота подъёма: см.
Длина конькового бруса: см.
Площадь поверхности крыши: м.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.
Стропила:
Нагрузка на стропильную систему: кг/м2.
Длина боковых стропил: см.
Длина диагональных стропил: см.
Количество вальмовых стропил: шт.
Уменьшите шаг стропил!
Количество боковых стропил: шт.
Обрешетка:
Количество рядов обрешетки (для всей крыши): рядов.
Равномерное расстояние между досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.
После расчетов видно, что инструмент выдал почти все нужные данные для строительства. Какие конкретно?
- Высоту подъема.
- Длину (уточненную) конькового бруса.
- Площадь рассчитываемой вальмовой крыши.
- Ориентировочный вес материала кровли.
- Количество рулонов кровли.
- Нагрузку на проектируемую стропильную систему дома.
- Длину, а также количество всех стропил (как боковых и вальмовых, так и диагональных).
- Сечение, найденный вес стропил с указанием необходимого объема бруса.
- Количество рядов, досок и, кроме того, объем досок с указанием суммарного веса.
Вальмовая четырехскатная крыша — хорошее архитектурное решение при строительстве. Но ее сложная конструкция немого нивелирует отличные эксплуатационные характеристики. Не всякий ее рассчитает.
Данный онлайн калькулятор для расчета вальмовой крыши дома прост и удобен, им может воспользоваться даже не специалист-строитель.
Нужно только знать некоторые правила и нюансы, делая расчет в онлайн калькуляторе. Они следующие.
При вводе исходных данных в представленный калькулятор некоторые параметры (например, ширину досок) следует выбирать, учитывая снеговую и ветровую нагрузку в конкретном климатическом регионе.
Если планируется построить теплую вальмовую четырехскатную крышу, то в расстояние между стропилами при расчетах в калькуляторе необходимо заложить нужный геометрический размер утеплителя.
Сложная конфигурация вальмовой крыши диктует некоторые действия, которые просто необходимо выполнить застройщику еще на стадии проектирования дома. Сложность в том, вальмовые скаты в форме треугольника и трапеции весьма своеобразны. В результате могут получиться большие отходы кровельного материала.
Чтобы этого не случилось, необходим тщательный предварительный раскрой материала (кстати, для начала его можно прикинуть на чертеже).
Расчет стропил
Для компоновки надежной крыши необходимо создавать обрешетку. Бюджет вырастает, но растут также гарантии, что крыша не будет повреждена во время сильных ветров
Для вальмовой крыши при расчете стропил принимается во внимание размеры потерь материала – до 32% (если делаются трапециевидные и треугольные скаты)
Некоторые используют битум или черепицу, тогда потери заметно снижаются.
Традиционный алгоритм подсчета
Просчитывается общая площадь. Для этого требуется понять размеры одного листа, после этого полученные значения поделить. Считается полностью вся площадь, то есть вычитывают из общей площади пространство, которое тратится в нахлесты и стыки. Стандартное значение 16-17 см.
Шифер и металлочерепица
Шифер: применяют семь листов (площадь 1,3355м2). При использовании восьми элементов площадь полезная возрастет до 1,566 м2.
Полученный показатель полезной площади разделяется на коэффициент рабочей площади. Если она равна 26,75м2, то требуется всего два десятка листов.
Расчет металлочерепицы
При подсчёте необходимого материала учитывается, что с уменьшением площади, число стыков неизбежно возрастает. Расчет полезной площади делается с помощью коэффициента 1,11. Полученный показатель делится на площадь одного элемента, добавляются параметры нахлестов. При конфигурации нетрадиционной перерасход материала может быть довольно значительным (до 65%)
Шаг стропил
Промежуток между стропилами носит название «шага». Обычно размер его не превышает 1,1 метра, минимальное значение 0,62 м. Следует выбирать изначально шаг стропильной конструкции.
В завершении необходимо привести еще некоторые детали: разделение суммарной длины ската на указанный показатель (см. последний пункт). Таким образом, найдено будет нужное расстояние, на которое следует ориентироваться во время монтажа стропил.
Пример:
- Длина ската 12 метров, величина шага 0,8 метр.
- 12 / 0,8 = 15.
- Необходимо делать округление нецелых значений.
- 15 + 1 = 16 – добавляется единица, чтобы более точно установить число «ног».
- 12 / 16 = 0,75 м. Подобный показатель будет оптимальным для определения шага стропил.
Накосные стропила для вальмовой крыши режутся по одной высоте, такая технология усиливает конструкцию, возрастает показатель прочности. Расчет наклона вальмовой крыши берется в рамках 6 – 62 градуса. Есть прямо пропорциональная корреляция между материалом и силой ветра в данной локации, величины снежного покрова. Когда известны параметры стропильной конструкции, рассчитать прочность не составляет особого труда. Достаточно правильно собрать всю информацию и использовать нужные формулы
Преимущество вальмой кровли заключается в том, что подъемная сила небольшая, так как скаты находятся под наклоном, фронтоны отсутствуют.
Терминалогия довольно сложная. Поэтому для простоты посмотрите так же данное видео:
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Расчет кровли онлайн калькулятор
Как рассчитать крышу дома и как рассчитать материал на крышу быстро и без ошибок? В этой вам может специально разработанный сервис — строительный калькулятор для расчета кровли частного дома. Калькулятор рассчитывает количество кровельного покрытия, вес, обрешетку, стропила, угол наклона и многое другое.
ВАЖНО!
Данный калькулятор производит расчет покрытия для двускатной кровли.
Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.
Ниже представлены калькуляторы для других видов крыш:
- Расчет односкатной крыши,
- Расчет двускатной крыши,
- Расчет вальмовой крыши.
Обозначения полей калькулятора
Укажите кровельный материал:—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)кг/м2Введите параметры крыши (фото выше):Ширина основания A (см) Длина основания D (см) Высота подъема B (см) Длина боковых свесов С (см) Длина переднего и заднего свеса E (см) Стропила:Шаг стропил (см) Сорт древесины для стропил (см) 123Рабочий участок бокового стропила (не обязательно) (см) Расчёт обрешётки:Ширина доски обрешётки (см) Толщина доски обрешётки (см) Расстояние между досками обрешётки F (см) Расчёт снеговой нагрузки (на фото ниже):Выберите ваш регион 1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)Расчёт ветровой нагрузки:Регион IaIIIIIIIVVVIVIIВысота до конька здания 5 мот 5 м до 10 мот 10 мТип местности Открытая местностьЗакрытая местностьГородские районы
Рассчитать
Три фактора влияющие на высоту кровли
Прежде всего, разберемся с терминологией. Коньком кровли принято называть верхнюю линию соединения скатов этой самой кровли. Причем, конек — это именно горизонтальная линия. Если же, к примеру, у четырехскатной шатровой крыши горизонтальной линии нет, то рассчитывается высота верхней точки соединения скатов.
Большинство видов крыш можно разложить на прямоугольные треугольники.
Расчет двухскатной крыши здания считается самым простым, там мы имеем треугольник. Если от конька провести вертикаль к основе, то получаем 2 прямоугольных треугольника, которые и выступают главными действующими лицами в расчетах.
Но практически все сложные виды конструкций при близком рассмотрении можно разложить на такие же прямоугольные треугольники.
Двускатная конструкция наиболее проста в плане расчета.
Исключение составляют разве что сводчатые конструкции, но возведение такого сооружения своими руками и без подготовки маловероятно, поэтому сводчатую крышу мы оставим в покое и займемся факторами, влияющими на высоту треугольных крыш.
Фактор №1: с природой не поспоришь
В данном случае речь идет только об атмосферных явлениях то бишь — ветер, дождь и снег. Потому как устойчивость дома во время землетрясений к высоте конька не имеет отношения.
Тягаться со стихией, по меньшей мере, глупо, поэтому под нее нужно подстраиваться:
- Ветровая нагрузка — в районах характеризующихся частыми ураганными ветрами рекомендуют делать уклон крыши не более 10º, максимум 15º, но к счастью у нас таких мест немного. В степных и умеренно-ветреных районах максимум составляет порядка 40 градусов;
- Средний объем осадков — дождь только на первый взгляд может показаться безобидным. С пологой крыши вода стекает медленней, соответственно вырастает вероятность протечек, а это дополнительная нагрузка в первую очередь на кровельный материал и отчасти на стропильную систему. Оптимальным считается уклон в 45º;
- Снеговая нагрузка — в России уровень снегового покрова довольно высокий и чем круче будут скаты, тем меньше проблем со снегом. Известно, что для того чтобы снег сходил сам, уклон крыши должен быть порядка 50-60º. Если уклон составляет от 30º до 50º, то самоочищение кровли зависит от кровельного материала, а это уже другой фактор.
Атмосферные явления считаются одними из наиболее важных факторов при расчетах.
Фактор №2: кровельный материал
Угол наклона скатов напрямую влияет на выбор материала, которым вы планируете крыть крышу. Зачастую на большинстве материалов пишется рекомендованный диапазон угла наклона, но эту информацию еще нужно найти, поэтому проще запомнить несколько общих рекомендаций.
Высота конька и вид кровли связаны.
- Если материал штучный, к примеру, керамическая или битумная черепица, то угол наклона должен быть как можно больше, ведь на такой плоскости слишком много зацепок, соответственно осадкам будет за что держаться;
- На пологих скатах в приоритете стоят гладкие и крупные листы. Если раньше это был шифер, то сейчас по характеристикам скольжения его значительно обогнали, металлочерепица и профнастил. Есть еще фальцевая кровля, но она обходится дороже, поэтому используется реже;
- Тяжелые материалы, такие как керамическая черепица, любят крутые склоны, потому как на пологих склонах под них нужно монтировать гораздо более мощную стропильную систему.
Угол наклона влияет на вид кровельного материала.
Фактор №3: чердак
Конструкции крыш бывают чердачные и без чердачные. В первом случае чердачное помещение отделено от нижнего этажа, а во втором, они составляют единое целое. Без чердачная крыша удобней для ветреных районов, в то время как с чердаком есть возможность обустройства дополнительной жилой площади.
Существуют чердачные и без чердачные крыши.
Чердачные конструкции бывают с жилым и не жилым чердаком. Так вот, если чердак не жилой, то пожарный минимум по высоте внутреннего помещения под коньком составляет 1,6 м.
Расчет полезного пространства по двускатной мансарде.
В ветреных районах высота жилых чердаков может быть увеличена за счет боковых «аттиковых» стен, что считается отличным выходом.
Полезную площадь чердака можно увеличить за счет аттиковых стен.
В эстетическом плане, если дом одноэтажный, то оптимальное соотношение высоты конька к высоте первого этажа составляет 1:1. Если сделать больше, то дом будет похож на гриб, а если меньше, то он визуально врастет в землю.
Крыши с резким наклоном
В континентальном климате нет необходимости строить дома с большим углом наклона кровли. Это даже нецелесообразно. Есть проблемы с креплением элементов крышки. Во избежание падения всю плитку необходимо дополнительно скрепить скобами.
Дополнительные крепления увеличивают стоимость строительства.
В случае скатных крыш очень важно выбрать покрытие, потому что на крышах с крутым уклоном оно сильно обнажается.
Соломенная кровля рекомендуется для скатных крыш (применима при углах наклона от 45 до 64 градусов).
Покрывать такую крышу рубероидом не стоит, так как в жаркие дни такие покрытия сильно нагреваются, в результате чего битумный слой может стекать.
Как рассчитать высоту крыши правильно – самый простой и верный способ
Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.
Необходимость проведения расчетов высоты крыши
Домовладение будет выглядеть гармонично при условии, что внешний вид кровли дополняет его архитектурное оформление. Для этого требуется грамотно вычислить высоту крыши по отношению к ширине дома.
В соответствии с принятой терминологией высотой конька – это расстояние между серединой основания кровельной конструкции и ее высшей точкой.
От величины данного параметра зависят такие характеристики:
- Угол наклона скатов. Чем больше высота конька, тем круче получается уклон кровли домовладения. В регионах, где зимой выпадает большое количество снега или в течение года часто идут проливные дожди, угол наклона скатов должен составлять 20 – 50 градусов.
- Площадь кровельной поверхности. Чем крыша выше, тем большая у скатов площадь, а значит увеличиваются затраты на проведение монтажа. Это связано с большим количеством стройматериалов, требуемых для возведения стропильной системы.
- Несущая способность кровельного каркаса. С увеличением высоты вес конструкции возрастает, как и нагрузка от слоев «пирога». По этой причине возникает потребность в усилении каркаса путем монтажа дополнительных элементов.
Имеется 2 методики, как узнать высоту крыши:
- рассчитать искомую величину в зависимости от размера желаемого уклона,
- сначала определиться с данным параметром, а потом только вычислять, какой при этом должен быть наклон скатов.
Выбор высоты конструкции
При проектировании необходимо знать высоту кровли, поскольку эта величина оказывает существенное влияние на ее эксплуатационные характеристики.
Владение информацией, как определить высоту крыши дома, поможет просчитать и создать ее проект, который будет отвечать климату региона и назначению постройки. В результате кровля прослужит гораздо дольше и ей реже потребуется обслуживание.
При проектировании конструкции крыши нужно учесть следующее:
- Среднегодовое количество осадков. Чем больше этот показатель, тем выше следует делать конек.
- Ветровую нагрузку. На местности с сильными ветрами обычно строят малоэтажные постройки с покатой невысокой кровлей.
- Назначение строения. Если проектом дома предусмотрено обустройство жилого мансардного помещения, тогда высоту конька нужно делать не меньше2,5 метра.
Разобраться с тем, как высчитать высоту крыши и ее уклон, необходимо до того, как составлять проект, поскольку эти параметры влияют на особенности конструкции каркаса и выбор материала для перекрытия кровли.
Как правильно рассчитать и определить высоту крыши, по отношению к ширине дома
Методика, как посчитать высоту крыши и конька, несложная. При проведении вычислений принято считать, что вертикальный срез кровли представляет собой равнобедренный треугольник, у которого основание равно ширине фронтона. При этом применяют математические формулы.
Далее, чтобы рассчитать высоту крыши, поступают следующим образом:
- Ширину конструкции делят на 2.
- Для определения уклона нужно выбрать угол между основанием и поверхностью кровельного ската.
- Далее по таблице Брадиса определяют тангенс этого угла.
- Половину значения ширины умножают на тангенс угла и получают высоту конька.
Обычно этот параметр выбирают так, чтобы наклон кровли составлял 25-45 градусов.
Как рассчитать высоту крыши правильно – самый простой и верный способ Как рассчитать высоту крыши по отношению к ширине дома, как определить правильно, как высчитать, посчитать, как узнать
Вариант расчета параметров кровли с использованием калькулятора
Шаг 1. Первым делом в браузере открывается сайт, где есть онлайн-калькулятор. В данном случае можно указать массу параметров будущей кровли. Для начала выбирается форма крыши – например, односкатная.
Выбирается тип кровли
Шаг 2. Далее сайт предлагает выбрать материал, которым будет зашиваться готовая кровля (металлочерепица, шифер и т. д.).
Выбор кровельного материала
Шаг 3. Выбираются значения длины и ширины основания кровли, ориентируясь на изображение внизу страницы – там показаны определения используемых обозначений.
Выбор основных значений
Шаг 4. Сразу же можно указать и другие значения – параметры стропильной системы, вплоть до указания используемых материалов для ее сооружения. Выбирается также и значение шага обрешетки, расчет снеговой нагрузки.
Параметры стропильной системы
Шаг 5. Снеговая нагрузка определяется по региону, где будет находиться строение. Для этого есть удобная карта-схема.
Выбор региона по снеговой нагрузке
Шаг 6. Чтобы расчеты были произведены, нажимается кнопка «Рассчитать».
Нажмите кнопку «Рассчитать»
Шаг 7. В итоге на странице появится подробная таблица с указанием основных параметров кровли, в том числе и угла ее наклона.
Результаты расчетов
Также приведем примерный расчет угла кровли в зависимости от известного значения высоты конька. Для произведения расчетов следует измерить ширину фронтона (для примера это показатель будет равен 6 м). Далее это значение делится на 2 – получается 3 м. Высота конька в данном случае должна быть 1,8 м.
Теперь просто нужно воспользоваться известными из уроков геометрии формулами и узнать тангенс угла: tgA = a:b = 3:1,8 = 1,67. Значение угла по значению тангенса можно найти в таблице Брадиса. В данном случае угол ската будет равен 58-59 градусов. Его можно округлить до 60.
Видео – Нахождение наклона и высоты крыши
Расчет ската кровли – довольно сложная процедура для тех, кто не дружит с математикой. Однако при желании можно разобраться со всеми этими формулами и все просчитать самостоятельно. Тогда расчеты будут максимально верными.
Крыши с небольшим наклоном
за лучший выбор в польской климатической зоне. Дождь в нашем климате заставляет сооружать крыши таким образом, чтобы они быстро отводили воду.
Это условие выполняется для крыш с углом наклона от 30 до 45°. Так же и со снегом зимой — при таком уклоне крыши на ней не остается толстого слоя белого порошка.
- С таким уклоном крыши можно использовать множество материалов. Уложенный в два слоя рубероид хорошо подойдет для падения с 3 до 17 градусов, а в один слой — от 9 до 22 градусов. Плоский медный лист может использоваться при уклоне крыши более 6 градусов, а стальной более 12 градусов, аналогично оцинкованный или покрытый лист.
- Гофрированный лист, как и металлическая черепица, могут быть использованы под углом более 12 градусов. Черепица хорошо подойдет для больших уклонов. Двухслойная однотонная черепица применяется при уклонах от 35 до 45 градусов, а плитка внахлест и шифер — от 31 до 45 градусов.
- Гофрированные битумные листы можно использовать под углом наклона от 22 до 39 градусов, битумную черепицу используют более широко от 11 до 45 градусов. Двухслойная черепица (от 39 до 51 градуса) рекомендуется для более наклонных крыш.
Стоит ознакомиться с рекомендациями производителя, потому что они часто позволяют использовать материалы в более широком диапазоне, чем указано здесь (в зависимости, среди прочего, от степени герметичности основания).
Дома с двускатной крышей можно покрывать керамической, цементной и металлической черепицей, а крыши с четырехскатной конструкцией дешевле, когда на них кладут цементную или керамическую черепицу. Как правило, чем сложнее форма крыши, тем меньшего размера следует выбирать черепицу.
