Влияние влажности на мощность фанкойла: способы расчета и подбора

Система «чиллер-фанкойл»

Сам по себе, фанкойл не может выполнять функции кондиционера, так как необходима машина для охлаждения воды. Чаще всего в качестве этой машины выступает чиллер. Данная система, получившая название «чиллер-фанкойл» имеет ряд преимуществ перед другим климатическим оборудованием:

• в качестве хладагента используется вода, что позволяет делать трубопроводы достаточно длинными;
• универсальность: может применяться в жилых, офисных и производственных помещениях;
• автономная работа;
• удобное управление: дистанционно с помощью пульта или вручную.

Для того чтобы система работала без перебоев и не увеличивала энергозатраты, расчет фанкойла должен быть выполнен профессионалами. Мастера компании «Век высоких технологий» не только подберут нужный фанкойл, но и произведут качественный и быстрый монтаж.

Статья из журнала «Мир климата», номер 11. 2001

Редакция журнала продолжает публикацию отдельных глав книги «Системы вентиляции и кондиционирования. Теория и практика», подготовленной специалистами компании «Евроклимат».

Исходные данные:

Офисные помещения (7 комнат) общей площадью 150 м 2 , высота помещения h = 3 м, подшивной потолок типа «Armstrong» — только в коридоре. В помещениях есть возможность естественного проветривания (путем открывания-закрывания окон (см. планировку помещений на рис. 1).

Фасад здания выходит на центральную улицу, и установка на фасаде наружных блоков сплит-систем не разрешается.

Для создания комфортных условий в офисах в данном случае самым оптимальным решением кондиционирования воздуха является система «чиллер-фанкойлы ». Чиллер (холодильная машина) устанавливается на крыше здания, фанкойлы (доводчики) устанавливаются под потолком каждого помещения.

Для обеспечения системы горячей водой (45–40°С) не только в летний, но и в переходный период времени, когда еще не функционирует система отопления, остановим свой выбор на чиллере с «тепловым насосом» типа WRAN фирмы CLIVET. Такой режим работы «тепло-холод» возможен за счет использования реверсивного холодильного контура (теплового насоса) с высокой энергетической эффективностью.

Фанкойл — это теплообменное оборудование, которое входит в общую систему чиллер-фанкойл и является конечным элементом всей схемы, служащей для охлаждения/нагрева воздуха в закрытых помещениях.

Правильный подбор фанкойла, расчет фанкойла. Принцип работы фанкойла. Как выбрать фанкойл. Где и как их применять Потребляемая мощность фанкойла

Фанкойл – один из видов инженерного оборудования, при помощи которого охлаждают рециркуляционный воздух помещения. Так же как и кондиционер, фанкойл имеет теплообменник, вентилятор, фильтр и устройство для осуществления управления данной системой охлаждения. В отличие от обычного кондиционера теплоносителем в фанкойле служит вода.

Есть и более простой вариант оценки тепловой нагрузки помещения. Предварительно проделанные расчёты в различных помещениях показывают, что в офисе с большим количеством техники и оборудования в среднем на один квадратный метр приходится сто пятьдесят Вт выделяемого тепла, а на жилое помещение – около ста Вт. Для приближенной оценки тепловой нагрузки достаточно умножить удельную нагрузку на площадь помещения.

Производители фанкойлов предлагают технические спецификации для подбора оборудования, а также предлагают специалистам пользоваться программами подбора фанкойлов. Программное обеспечение существенно ускоряет процесс расчета фанкойлов и позволяет посмотреть несколько вариантов подходящих моделей по производительности, сравнить их параметры, в том числе акустические. Учитывая климатические показатели воздуха объекта (температура, относительная влажность) и варьируя температуру теплоносителя, скорость вентилятора оптимизируют выбор типоразмеров и моделей фанкойлов с учетом стоимости и бюджета проекта.

Важно. В характеристиках фанкойлов приводятся два значения холодопроизводительности: явная и полная

Разница между ними показывает, сколько холода потратится на конденсацию влаги, содержащейся в воздухе помещения при его охлажении от начальной температуры до заданной. В среднем для нашей климатической зоны разница составляет около 30%, однако рекомендуется делать расчет на проектных параметрах воздуха. Явная холодопроизводительность затрачивается на съем теплопритоков помещения без учета конденсации, и именно она равна полученной тепловой нагрузке помещения. Выбор типоразмера фанкойла и расчет необходимого расхода теплоносителя проводят по полной холожопроизводительности.

Доверьте расчет фанкойлов опытным инженерам, которые ежедневно работают с программами подбора фанкойлов. Звоните по телефону, и мы подберем оптимальное для проекта оборудование в течение дня.

В нашем веке, когда для каждого доступны инновационные технологии, грех не воспользоваться техникой, чтобы улучшить чувство комфорта дома, на работе, во время отдыха. Фанкойлы не являются чем-то совершенно новым, но их оснащение постоянно развивается, что дает пользователю большие преимущества. Теперь у нас есть возможность добиться желаемого результата без особых усилий, наш микроклимат поддерживается умной техникой и автоматизированными процессами.

Фанкойлы — это приборы, которые могут, как охлаждать, так и нагревать воздух в помещении. Они очень точно соблюдают заданную пользователем температуру, и способны быстро охладить/отопить средние или большие помещения. Такой прибор визуально может выглядеть как обычный кондиционер, а именно его внутренний блок. Но фанкойл более мощный и эффективный; он подойдет для такой среды, где обычная сплит-система не справится. В дополнение, эти приборы оснащены функцией подмеса свежего воздуха и его очистки, что несомненно улучшит микроклимат в здании. Однако нужно дополнительно позаботиться и о вентиляции помещения, так как подмеса не хватит для полноценной организации воздухообмена. Свежий воздух так же очень важен для нашего самочувствия, как и комфортная температура. Поэтому рекомендуется в большие и средние объекты устанавливать приточную или приточно-вытяжную установку.

Ресурсом для охлаждения воздуха и работы фанкойла является вода — холодная или горячая в зависимости от требуемого режима. Для ее обеспечения нужно дополнительно приобретать чиллер, который будет поддавать ее нужной температуре. Чиллер имеет равносильное значение для фанкойла, как внешний блок для настенного кондиционера — он устанавливается на крыше здания или в специальном техническом помещении и служит основой для охлаждения.

Чем отличается фанкойл от кондиционера?

Главное отличие между фанкойлом и кондиционером заключается в том, что в качестве носителя холода вместо фреона, который применяется в кондиционерах, фанкойлы используют охлажденную воду или водный раствор. Это дает определенные преимущества, но и несколько усложняет монтаж и увеличивает первоначальные расходы.

Основные отличия фанкойлов от внутренних блоков сплит систем:

1. 1. Установка фанкойлов в связке с чиллером требует гораздо больше дополнительного оборудования, чем фреоновое кондиционирование: насосы, аккумуляторные баки, запорные и регулировочные вентили, смесительные узлы.
   2. Монтажные работы по подключению фанкойлов более длительные и трудоемкие, чем простая установка кондиционера. Однако мультизональные системы VRV (VRF) по сложности подобных работ примерно идентичны комплексу «чиллер-фанкойл».
   3. В мультисплит системах количество внутренних блоков и протяженность фреоновых трасс ограничены, а к одному чиллеру можно подключать неограниченное число фанкойлов, расстояния между которыми зависят только от мощности холодильной машины.
   4. Охлаждение воздуха фанкойлами можно регулировать индивидуально в каждой отдельной комнате, причем, при использовании теплового насоса или подключении к котлу отопления оборудование может работать одновременно на кондиционирование и обогрев.
   5. Кондиционеры эффективны в небольших помещениях и предназначаются, в основном, для кондиционирования квартир, офисов, магазинов максимальной площадью до 2000 м2.
   6. Чиллеры и фанкойлы – это оборудование для зданий большой площади с большим количеством комнат, которое сохраняет их архитектурный облик и не загромождает фасады. Именно в таких строительных конструкциях они обеспечивают качественный микроклимат с минимальными эксплуатационными расходами.
   7. Кондиционеры используют только внутренний воздух помещения, их работа в большинстве случаев происходит отдельно от вентиляции. Фанкойл гораздо проще подключить к приточной установке и во многих зданиях они часто устанавливаются именно в вентиляционные каналы.
   8. Прокладка водопроводных труб обходится намного дешевле, чем дорогостоящих фреоновых магистралей, что в некоторой степени удешевляет стоимость оборудования. К тому же утечку воды выявить и устранить гораздо проще и дешевле, чем фреона.
   9. Система «чиллер-фанкойл» проектируется и устанавливается на этапе строительства, а кондиционеры можно устанавливать в уже эксплуатируемом здании без сложных строительных работ.

Довольно часто в последнее время ответ на вопрос, что выбрать фанкойл или кондиционер, делается в пользу более экологичного и эффективного фанкойла. Учитывая все особенности конструкции и работы обоих видов оборудования, можно создать современную систему микроклимата, которая лучше всего подходит для каждого конкретного объекта. Ее надежность, экономичность и долговечность будет во многом зависеть от правильных инженерных расчетов и квалифицированной установки.

• https://www.moscowclimate.ru/articles/fankojl-ili-kondicioner/
• https://thedifference.ru/chem-otlichaetsya-fankojl-ot-kondicionera/
• https://howmaster.ru/v-chastnom-dome/fankoil-ili-kondicioner-chto-luchshe-chiller-fankoil-gde-ne-spravitsya/
• http://www.promtrader.ru/public/otopventkond/fankoyl-ili-kondicioner-osnovnye-razlichiya.html

Выбор чиллера – особенности, которые надо предусмотреть при подборе чиллера.

   Основные требования к месту будущей установки охладителя воды и схемы его работы с потребителем

• Если запланированное место в помещении, то – возможно ли в нем обеспечить большой обмен воздуха, возможно ли в это помещение внести охладитель воды, возможно ли в нем будет его обслуживать ?
• Если будущее размещение охладителя воды на улице – будет ли необходимость его работы в зимний период, возможно ли использование незамерзающих жидкостей, возможно ли обеспечить защиту охладителя воды от внешних воздействий (анти-вандальная, от листьев и веток деревьев, и т.д.) ?
• Если температура жидкости, до которой её надо охлаждать ниже +6 оС или она выше + 15 оС – чаще всего такой диапазон температур не входит в таблицы быстрого выбора. В этом случае рекомендуем обратиться к нашим специалистам.
• Следует определиться с расходом охлаждаемой воды и необходимым давлением, которое должен обеспечить гидромодуль охладителя воды – необходимое значение может отличаться от параметра выбранной машины.
• Если температуру жидкости необходимо понизить более чем на 5 градусов, то схема прямого охлаждения жидкости водоохладителем не применяется и необходим расчет и комплектация дополнительным оборудованием.
• Если охладитель будет использоваться круглосуточно и круглогодично, а конечная температура жидкости достаточно высока – на сколько целесообразно будет применение установки с фрикулингом?
• В случае применения незамерзающих жидкостей высоких концентраций требуется дополнительный расчет производительности испарителя водоохладителя.

Программа подбора чиллера

   К сведению: программа подбора чиллера даёт только приближённое понимание о необходимой модели охладителя и соответствия его техническому заданию. Далее необходима проверка расчетов специалистом. При этом Вы можете ориентироваться на полученную в результате расчетов стоимость +/- 30% (в случаях с низкотемпературными моделями охладителей жидкости – указанная цифра ещё больше). Оптимальная модель и стоимость будут определены только после проверки расчетов и сопоставления характеристик разных моделей и производителей нашим специалистом.

Способы определения мощности фанкойла

Существует три основные методики. Каждая из них требует различных затрат времени на расчеты и дает определенный процент точности.

В зависимости от ситуации применяется один из следующих способов:

• Академический – долгий, но максимально точный;
• Уточненный – сбалансированное решение между точностью расчетов и затраченным временем;
• Прикидочный – позволяет быстро определить приблизительные показатели оборудования, но не учитывает параметры помещения и здания. Отличается высокой погрешностью.

При академическом способе учитываются все факторы, оказывающие влияние на теплообменные процессы в помещении. Используются точные справочные показатели значений и коэффициентов теплопроводности и теплопередачи.

Высокая длительность методики оправдывает себя при установке фанкойлов в научно-исследовательских лабораториях, на фармакологическом или медицинском производстве, на объектах, где необходимо максимально точное определение параметров.

Технические специалисты нашей компании для вычисления мощности оборудования чаще всего используют уточненный способ. Расчеты опираются на усредненные значения показателей из справочников и дают результат высокой точности

При определении показателей важно учитывать влажность воздуха. По этой причине существуют следующие виды производительности фанкойла:

• Прямая – учитываются все теплопритоки в помещении без внесения в расчеты влажности воздуха;
• Непрямая – вычисляется на основе всех входящих притоков тепловой энергии с учетом влажности воздуха;
• Полная – определяется на основании двух видов.

Расчеты базируются на показаниях I-d диаграммы влажного воздуха, что позволяет учитывать множество характеристик помещения и повышает точность результата.

Прикидочная методика может производиться самостоятельно и не требует специальных знаний, но она не учитывает массы параметров. Усредненное значение получается путем подбора фанкойла мощностью 1000 Вт на каждые 10 м2 помещения, высота которого 2,7-3 м. Приблизительные параметры отражаются на работе всей системы кондиционирования, поэтому опираться на нее не рекомендуется. Климатическое оборудование будет работать в неправильном режиме и быстро выйдет из строя.

Чтобы получить максимально точные расчеты необходимо обращаться за помощью к профессионалам. Компания «Умный климат» предоставляет услуги квалифицированных специалистов, которые в ограниченные сроки произведут вычисления и помогут вам подобрать оптимальную мощность фанкойла в соответствии с параметрами эксплуатации.

Мультизональная климатическая система чиллер-фанкойл предназначена для создания комфортных условий внутри здания большой площади. Работает она постоянно – летом снабжает холодом, а зимой теплом, прогревая воздух до заданной температуры. С ее устройством стоит познакомиться, согласны?

В предложенной нами статье подробно описана конструкция и составные части климатической системы. Приведены и детально разобраны способы подключения оборудования. Мы расскажем, как устроена и функционирует эта система терморегуляции.

Роль охлаждающего устройства отведена чиллеру – внешнему блоку‚ производящему и подающему холод по трубопроводам с циркулирующей по ним водой или этиленгликолем. Этим она и отличается от других сплит-систем, где в качестве теплоносителя закачивают фреон.

Для движения и передачи фреона, хладагента, нужны дорогие медные трубы. Здесь же с этой задачей прекрасно справляются водопроводные трубы с теплоизоляцией. На ее работу не влияет температура наружного воздуха, тогда как сплит-системы с фреоном теряют работоспособность уже при -10⁰. Внутренним теплообменным агрегатом является фанкойл.

Он принимает жидкость с низкой температурой, затем передает холод в воздушную среду помещения‚ а нагретая жидкость возвращается назад в чиллер. Фанкойлы устанавливают во всех комнатах. Каждый из них работает по индивидуальной программе.

Основные элементы системы – насосная станция‚ чиллер‚ фанкойл. Фанкойл может быть установлен на большом расстоянии от чиллера. Все зависит от того‚ какой силой обладает насос. Число фанкойлов пропорционально мощности чиллера

Обычно такие системы применяют в гипермаркетах‚ торговых комплексах‚ сооружениях‚ возведенных под землей‚ гостиницах. Иногда их используют в качестве отопления. Тогда по второму контуру в фанкойлы подают нагретую воду или переключают систему на котел отопления.

Особенности расчета вентиляторного доводчика

Данные производителей по выработке холода кондиционером-доводчиком привязаны к стандартным показателям температуры:

• по сухому термометру 27°;
• по мокрому термометру 19°;
• вода на входе в фанкойл 7°.

К переменным факторам относится скорость вентилятора, в характеристиках указывается высокая. Существует еще средняя и низкая. Среди факторов, изменение которых влияет на производительность фанкойла:

• температура воды на входе;
• расход воздуха (скорость вентилятора);
• количество воды, проходящей через вентиляторный доводчик;
• температура воздуха в помещении.

Фанкойлы — это популярная климатическая техника, у которой много преимуществ. Мы постарались собрать всю информацию, которая поможет вам разобраться, что такое фанкойл, почему система «чиллер-фанкойл» пользуется сегодня большой популярностью, и дать ответы на наиболее важные вопросы, связанные с функционированием фанкойла и его приобретением.

Что такое фанкойл

Фанкойлы — это внутренние блоки системы промышленного кондиционирования «чиллер-фанкойл». Ее принцип прост: по трубам передает в теплообменник фанкойла охлажденную воду, а вентилятор фанкойла создает воздушный поток, который переносит прохладу от воды в помещение.

Система «чиллер-фанкойл» способна работать и на обогрев воздуха, причем фанкойлы могут одновременно кондиционировать одни помещения и обогревать другие. Нужная температура задается с пульта дистанционного управления (ПДУ).

Любопытная история связана с альтернативным названием фанкойла — «вентиляторный доводчик». По ГОСТу от 1976 года одна из задач фанкойлов — смешивать свежий и рециркуляционный воздух. Именно процесс «доведения» воздуха и отражен в названии «вентиляторный доводчик». На деле фанкойлы почти всегда применяются отдельно от , хотя функция «доводить» воздух до нужной температуры осталась.

Схема фанкойла, устройство фанкойла

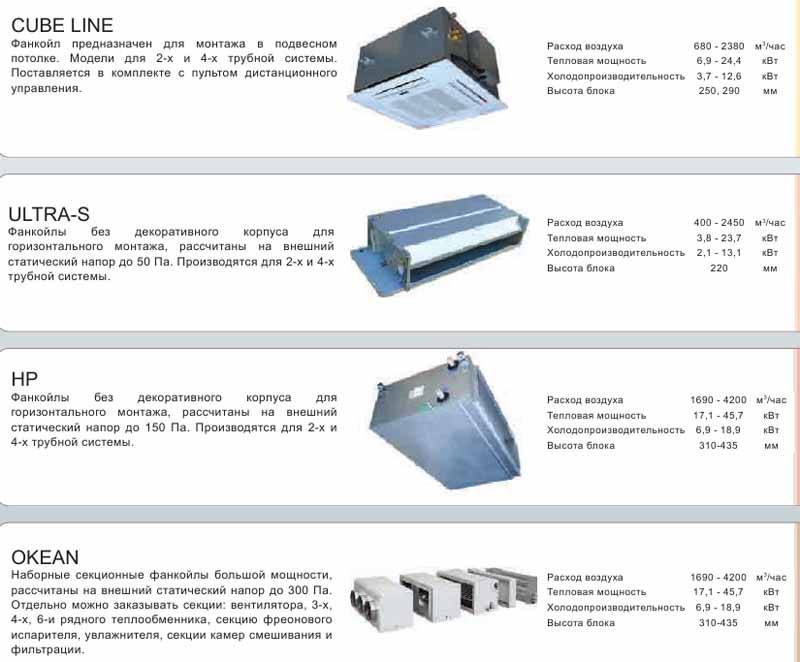

Фанкойлы классифицируются по месту размещения и бывают настенные, кассетные, канальные, напольные и потолочные. Бескорпусные фанкойлы монтируют за подвесными потолками и декоративными панелями. Еще фанкойлы классифицируются на вертикальные и горизонтальные.

Различают двухтрубные (только для охлаждения) и четырехтрубные фанкойлы (охлаждение и нагрев воздуха). Четырехтрубная система фанкойлов позволяет использовать одни вентиляторные доводчики на обогрев, а другие на холод одновременно. Зимой они могут работать как радиаторы центрального отопления. Соответственно, выше и цена фанкойлов четырехтрубных.

Источником холода в системе является — большая холодильная машина, которая стоит на крыше, чердаке или в специально отведенном помещении. Рядом с чиллером расположена насосная группа, нагнетающая при заданном напоре жидкость-хладоноситель в систему кондиционирования с фанкойлами.

Преимущества фанкойла

Фанкойлы классифицируются по многим параметрам вроде мощности, размеров, схемы подключения и т.д. К основным характеристикам фан койлов относится холодопроизводительность и объем воздушного потока. Важен также тип фанкойла: настенный, кассетный, канальный, напольный или потолочный.

Установка системы чиллер-фанкойл требует высоких навыков проектировщика и точных расчетов. Без них параметры климатического оборудования окажутся неверными, будет недостаточное или пониженное энергообеспечение, снизится срок службы, повысится вероятность поломок функциональных узлов.

О способах расчета мощности, которые позволяют инженерам нашей компании с высокой точностью определять производительность системы промышленного кондиционирования помещений можно узнать в этой статье.

Как правильно подобрать мощность фанкойла

Общая мощность фанкойлов не должна превышать мощность чиллера

Система чиллер-фанкойл – один из вариантов климатического оборудования для создания комфортного микроклимата в офисных, коммерческих, производственных и бытовых помещениях. Оборудование рассчитано на два режима: охлаждение в теплое время года и обогрев в холодный период. Для многозональных систем кондиционирования рекомендуется комбинированный вариант: тепловая и влажностная нагрузка приходится на фанкойлы, а чистоту воздуха обеспечивает вентиляция.

Подбор фанкойла

Кондиционер-доводчик подбирают по полной холодопроизводительности. Затраты на охлаждение превышают мощность, расходуемую на обогрев, поэтому расчет ведется по максимальным показателям. Вычисления требуют учета многих параметров, влияющих на количество выделяемого в помещении тепла и влаги:

• Поступление явной теплоты в помещение:
  • a) расположение помещения и окон относительно сторон света;
  • b) количество людей (при средней физической нагрузке взрослый человек генерирует 130-150 ватт тепла);
  • c) материал, толщина и качество теплоизоляции стен и перекрытий;
  • d) мощность осветительных приборов;
  • e) тепло, выделяемое при работе бытовой техники, компьютеров.
• Климатические условия характерные для данного региона по температуре и влажности.
• Температура холодоносителя в системе чиллер-фанкойл.
• Присутствие вентиляции, величина притока свежего воздуха.
• Функциональное назначение помещения.

Расчет потребляемой мощности и затрат на электроэнергию

Значение потребляемой кондиционером мощности позволяет определить, можно ли его подключать к обычной розетке или же нужно тянуть отдельный кабель к электрощиту. В современных домах электропроводка и розетки рассчитаны на ток до 16А, но если дом старый, то максимальный ток не должен превышать 10А. Для безопасной работы потребляемый сплит-системой ток должен быть на 30% меньше максимально допустимого, то есть в розетку можно включать оборудование, рабочий ток которого не превышает 7–11А, что соответствует потребляемой мощности 1,5–2,4 кВт (заметим, что при таком энергопотреблении мощность охлаждения кондиционера будет лежать в диапазоне 4,5–9 кВт).
Необходимо учитывать, что в квартирах к одному кабелю подключается несколько розеток, поэтому для расчета фактической нагрузки нужно суммировать мощности всех электроприборов, подключенных к розеткам одной линии.

Точное значение потребляемой кондиционером мощности и его рабочий ток указывается в каталоге. Поскольку мы не знаем, какая модель будет выбрана, то рассчитываем эти параметры исходя из среднего значения коэффициента .

Зная потребляемую мощность, мы можем оценить расходы на электроэнергию. Для этого нужно задать среднее время работы кондиционера в сутки при опредленной мощности, например, 2 часа при 100%, 3 часа при 75%, 5 часов при 50% и 4 часа при 25% (такой режим работы характерен для жаркой погоды). После этого можно определить среднее потребление энергии в сутки и, умножив его на количество дней в месяце и стоимость кВт·ч, получить стоимость потребляемой за месяц электроэнергии. Среднесуточное энергопотребление кондиционера зависит от устанавливаемой пользователем температуры воздуха, характера погоды и других трудно учитываемых факторов, поэтому наш расчет не претендует на высокую точность.

После выбора определенной модели сплит-системы вы сможете уточнить предполагаемый расход электроэнергии (о том, как это сделать рассказывается в разделе ).

Типы кондиционеров

Функции и характеристики

Роль фанкойла в системе кондиционирования

Фанкойл — важный элемент централизованной климатической установки. Второе название — вентиляторный доводчик. Если термин fan-coil перевести с английского дословно, то это звучит‚ как вентилятор-теплообменник‚ что наиболее точно передает принцип его действия.

В конструкцию фанкойла входит панель подключения электрической части (1)‚ корпус (2) — потолочный вариант‚ вентилятор (3)‚ медный или алюминиевый теплообменник (4)‚ поддон для конденсата (5)‚ воздушный клапан (6)‚ место подключения насоса для конденсата и трубки (7) (+)

Предназначение устройства заключается в приеме носителя с низкой температурой. В перечень его функций также входит как рециркуляция, так и охлаждение воздуха в помещении, где он установлен‚ без поступления воздуха снаружи. Основные элементы fan-coil расположены в его корпусе. К ним относятся:

• центробежный или диаметральный вентилятор;
• теплообменник в виде змеевика‚ состоящего из медной трубки и алюминиевых ребер‚ насаженных на нее;
• пылевой фильтр;
• блок управления.

Кроме основных узлов и деталей в конструкцию фанкойла входит поддон для улавливания конденсата‚ насос для откачки последнего‚ электродвигатель‚ посредством которого поворачиваются воздушные заслонки.

На фото бескорпусный фанкойл модель Trane. Производительность двухрядных теплообменников — 1.5 – 4.9 кВт. Агрегат укомплектован малошумным вентилятором и компактным корпусом. Он отлично размещается за фальш-панелями или за подвесной потолочной конструкцией

В зависимости от способа монтажа существует фанкойлы потолочные‚ канальные‚ монтируемые в каналы‚ по которым осуществляется приток воздуха‚ бескорпусные‚ где все элементы смонтированы на раме‚ настенные или консольные.

Потолочные аппараты наиболее популярны и имеют 2 варианта исполнения: кассетные и канальные. Первые монтируют в объемных помещениях с подвесными потолками. За подвесной конструкцией располагают корпус. Видимой остается нижняя панель. Они могут рассредоточивать воздушные потоки по двум или всем четырем сторонам.

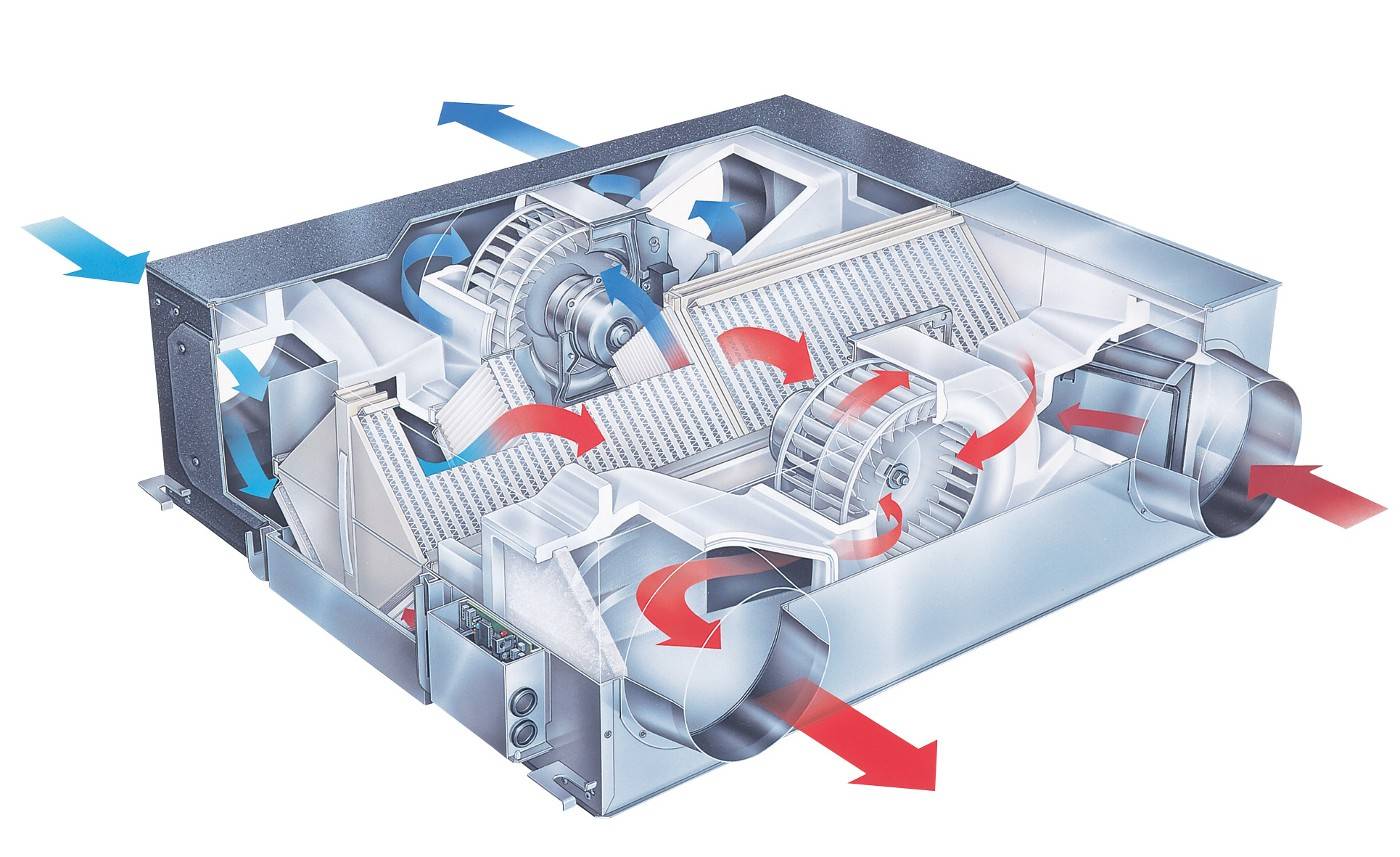

Здесь схематично изображен принцип работы фанкойла. Если систему планируют использовать исключительно для охлаждения, то лучшее место для него — потолок. Когда конструкция предназначается для обогрева‚ устройство размещают на стене в нижней ее части

Потребность в охлаждении существует не всегда, поэтому‚ как видно на схеме‚ передающей принцип работы системы чиллер-файнкойл‚ в гидравлический модуль встраивают емкость, выполняющую роль аккумулятора для хладагента. Тепловое расширение воды компенсирует расширительный бак, подключенный к подающему трубопроводу.

Управляют фанкойлами как в ручном, так и в автоматическом режимах. Если вентиляторный доводчик работает на отопление, то в ручном режиме отсекают подачу холодной воды. При работе его на охлаждение перекрывают горячую воду и открывают путь для поступления охлаждающей рабочей жидкости.

Пульт для управления как 2-трубным так и 4-трубным фанкойлом. Модуль подключают непосредственно к устройству и размещают вблизи него. От него подсоединяют панель управления и провода для ее питания

Для работы в автоматическом режиме на панели выставляют нужную для конкретного помещения температуру. Поддержка заданного параметра осуществляется посредством термостатов, которые корректируют циркуляцию теплоносителей — холодного и горячего.

Преимущество фанкойла выражается не только в применении безопасного и дешевого теплоносителя но и в быстром устранении неполадок в виде утечек воды. Это удешевляет их сервис. Применение этих устройств — наиболее энергоэффективный способ создания благоприятного микроклимата в здании

Так как любое большое здание имеет зоны с разными требованиями к температурному режиму, каждую из них должен обслуживать отдельный фанкойл или их группа с идентичными настройками. Количество агрегатов определяют на стадии проектирования системы расчетным путем. Стоимость отдельных узлов системы чиллер-фанкойл довольно высокая‚ поэтому как расчет‚ так и проектирование системы нужно выполнять максимально точно.

Канальные фанкойлы

Особенность канального фанкойла состоит в том, что он устанавливается в пространстве между строительным и навесным потолком. В отличие от кассетного типа может подавать воздух через несколько решеток. Если пространство помещения позволяет, это хороший вариант, так как все коммуникации будут скрыты.

Канальные фанкойлы могут быть вертикальными и горизонтальными. Они различаются по мощности и габаритам. Применяются в маленьких по площади магазинах и внушительных производственных цехах, торговых комплексах, кинотеатрах, ресторанах. Могут осуществлять нагрев и охлаждение воздуха. Не требуют большого межпотолочного пространства.

Преимущества:

• Равномерная подача воздуха в системе.
• Низкий уровень шума.
• Компактные размеры.
• Простота монтажа при условии установки на этапе ремонта.
• Легкое обслуживание.
• Множество режимов работы.
• Возможность вентиляции с подачей чистого воздуха.
• Существует вариант монтажа на удалении от обслуживаемого помещения.

Недостатки:

• Невозможность или значительные трудности установки при готовом дизайне комнаты.
• Без добавления опции трехходового клапана невозможно полностью остановить работу оборудования.
