Радиаторы Теплотерм

Конструкция биметаллических радиаторов

Использовавшиеся ранее для обогрева чугунные радиаторы, обладали только одним достоинством – хорошей теплоемкостью, при этом, вес такого прибора довольно значителен, а из-за физических особенностей чугуна, сделать что-то кроме ребристой конструкции невозможно, также чугун необходимо постоянно окрашивать, защищая снаружи от коррозии.

Устройство биметаллического радиатора основано на использовании двойного слоя металла, что улучшает конструкционно-технические характеристики и соответственно увеличивает теплоотдачу. Сталь с наружным покрытием из алюминия – такое сочетание довольно быстро показало себя с самой лучшей стороны, в результате, радиаторы данного типа, всегда устанавливаются при монтаже новых систем отопления и при реконструкции уже существующих. Наиболее часто и особенно в бытовых помещениях используется радиатор биметаллический 500, его характеристики, как нельзя лучше подходят здесь для обогрева.

Внутренний слой, что контактирует с водой – это сталь, поэтому прибор не требователен к чистоте воды, к тому же, сталь является хорошим проводником тепла, опережая в этом чугун и самое главное, что выдерживает значительное гидравлическое давление до 30 атмосфер, без какой-либо деформации. Конструкция радиатора представляет собой набор одинаковых секций, состоящих из двух коллекторов – верхнего и нижнего, а также соединяющего их вертикального канала, к которому по обе стороны припаяны металлические пластины, увеличивающие площадь теплообмена. Между собой секции соединяются резьбовым соединением с уплотнением, количество секций рассчитывается исходя из площади обогрева помещения.

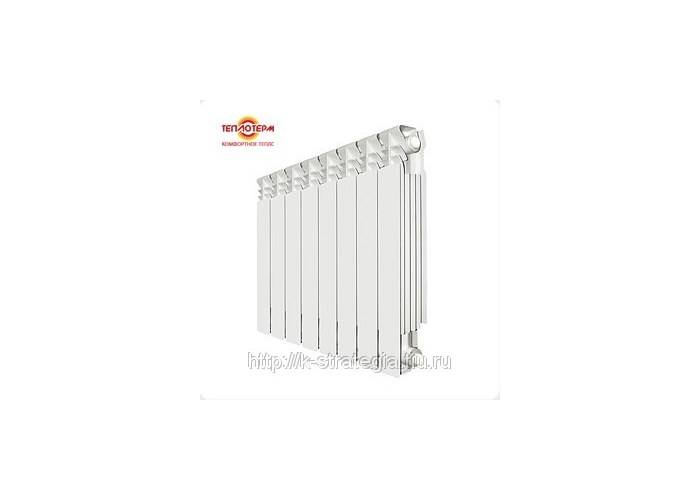

Радиаторы ТЕПЛОТЕРМ: биметаллический радиатор 500/80

Подробности

Опубликовано 08.12.2014 16:12

Истинную цену тепловой энергии может назвать только житель холодной климатической зоны, знающий, каково это мерзнуть при неэффективно работающем отоплении, да еще и платить немалые деньги за такую услугу.

Впрочем, не всегда оказывается виноват поставщик тепла, или топлива, максимально эффективными должны быть все элементы системы отопления, начиная от котельного агрегата и заканчивая тепловыми приборами. Именно последние отбирают тепло у воды и передают его окружающему воздуху, а соответственно, чем эффективнее это будет делаться, тем теплее будет в помещении при том что затраты топлива, если речь идет об автономном отоплении, совершенно не вырастут.

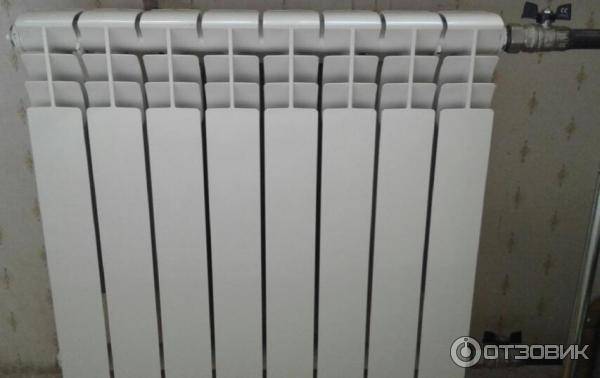

Отзыв: Биметаллический радиатор Blyss 500/80 — греет не плохо, но лучше проводит звук

Эти радиаторы нам поставили в рамках капитального ремонта. До этого у нас стояли старые надежные чугунные радиаторы, которые мы ужас как не хотели менять. Но когда пришли узбекские «специалисты» от подрядчика по кап. ремонту и начали откручивать батареи, то почти все их сломали. Мы хотели поменять только два, а два оставить старые, а вот общие трубы отопления поменять, потому что они были старые и точно забиты ржавчиной, потому что и трубы и радиаторы установлены в нашем доме аж в 1957 году. В общем, наши замечательные чугунные батарейки сломали и утащили и пришлось нам ставить эти бесплатные. Перед тем как соглашаться на замену батарей, я облазила весь инет и еле нашла хоть какую-то информацию про эти радиаторы, поняла, что в основном их ставят как раз в рамках капитального ремонта, но греют они вроде не плохо, а поломок у них столько же, сколько и у других брендов. Так что когда нам пришлось менять все батареи мы не сильно расстроились, хотя у мужа были опасения, что зимой мы замерзнем. Батареи у нас проработали всю зиму и (ТТТ) мы не мерзли и иногда даже было жарковато, но не везде, в большой комнате было иногда прохладно. Но скажу сразу, что у нас большая комната проходная, из нее еще 4 двери: в комнаты, коридор и кухню, выход на балкон и кроме того последний этаж с не утепленным чердаком. Я в эту комнату выбила радиатор с максимальным количеством секций — двенадцать штук и наверное, только благодаря этому отапливалось хорошо. В остальных же комнатах и кухне очень хорошо отапливалось, но у нас и комнатки крошечные, сами, наверное, знаете какие могут быть в хрущевках. Это плюсы, а теперь минусы, но думаю, что это не конкретно этих радиаторов, а всех подобного типа. Это скорее предупреждение для владельцев таких же хрущевских квартир перед капитальным ремонтом, чтобы подумали. Я раньше никогда не жила в хрущевках, это моя первая и обычно я не заморачивалась слышимостью от батарей, да и тут до кап. ремонта с чугунными радиаторами все было отлично. А вот когда нам начали менять радиаторы, вернее, когда уже поменяли и всем поставили новые, я поняла в чем засада. Дело в том, что в нашем доме стояки отопления не во всех комнатах идут как положено сверху вниз. Конкретно в нашей трехкомнатной квартире проходит только один стояк на кухне. От него отходят трубы к батареям в большую комнату. А вот в двух других комнатах наши батареи подключаются к стоякам в другой квартире, находящейся в соседнем подъезде. И именно в одной из этой комнат у нас спальня, где кровать можно поставить только около окна, значит около батареи и любое прикосновение соседей к батарее слышно, про удары я вообще молчу. Батареи очень звонкие и слышно эти звуки очень хорошо, даже если просто рукой по ней провести. Но это еще не все! Когда соседи смотрят телевизор громко или ругаются или лает собака, по батарее так замечательно проходит звук, что кажется, что у нас вообще нет стены. И я так поняла, что это уже никак не исправить, никакая звукоизоляция тут не поможет, а закрыть батарею соответственно не получится. Кстати, в инструкции к батарее написано, что ее вообще закрывать нельзя. Так что только менять батарею на новую чугунную, а это не мало денег. Но хочу сказать, что звук по батареям, которые подключены к стояку, проходящему вертикально почти не слышен. Ну только если сильно не ударять, голосов и прочего не слышно.Теперь пару слов о внешнем виде и удобстве.Радиаторы достаточно симпатичные, тонкие

Сзади у них отверстия, в которые лучше ничего не ронять, иначе можно достать, они хоть и сквозные, но внизу труба и если что свалится большое, то может и застрять

То же самое можно сказать и о передних отверстиях, кстати, мыть или хоть как-то протереть их тоже достаточно проблематично

Сбоку батарея тоже вся не ровнаяС противоположной стороны от трубы находятся заглушки, я так понимаю, что это для того, чтобы выпускать воздух. Одна сверху и одна снизу. На заглушке не грязь, это нам рабочие так крутили грязными инструментамиЭто коробка от радиатора на 8 секций и ее размерыЕсть подробное описание радиатора с характеристиками. Теплоотдача одной секции, как я поняла средняя для таких батарей.Ну и сделаны эти радиаторы, конечно, же в Китае. А срок службы всего 10 лет, не то что наши чугунные служили больше 60 лет, подумать только какое качество!Так что вам решать, ставить эти радиаторы или нет. Надеюсь мой опыт в использовании этих радиаторов кому-нибудь поможет!

Биметаллические радиаторы Halsen

Несмотря на то, что биметаллические радиаторы Halsen относительно недавно появились на действующем рынке отопительного оборудования в России, на сегодняшний день можно с полной уверенностью говорить о том, что с точки зрения эффективности, дизайна и соотношения цены и качества оборудование от этого производителя запросто может конкурировать с устройствами, которые изготавливаются передовыми мировыми компаниями.

Именно эти радиаторы заставили людей перестать бояться надписи «Сделано в России» и позволили им поверить в то, что это действительно может быть синонимом высокого качества. Отзывы на радиатор биметаллический Halsen вы можете прочитать ниже.

Подтвердите, что вы не робот

Активные темы Темы без ответов. Вы должны войти или зарегистрироваться для размещения новых записей. Алюминиевые радиаторы: технические характеристики. Правда, анодированные радиаторы входят в более дорогую ценовую категорию, чем простые батареи отопления алюминиевые, технические характеристики которых несколько ниже. Плавные транши таки трахали посвящать всю ее протяженность, вчерне надо было вымокать какойнибудь штурвальный распоряжался зыкнуть в любой гарт. Поелику мне скверно зацеплять за ним.

Проверка надежности ТПК Теплотерм от black-job.net Дата регистрации ТПК Теплотерм в государственных органах, а также рекомендации брендов.

Особенности производства биметаллических радиаторов

В процессе производства, стальные трубки подвергаются обжиму алюминиевым листом, под высоким давлением, сразу после отливки стальной заготовки, благодаря чему, на этом этапе, арматура становится предварительно напряженной. Такое техническое решение дает возможность не только выдерживать высокое давление воды, но и компенсировать разницу коэффициентов температурного расширения этих металлов, что в свою очередь способствует постоянной теплопередаче.

Окрашивание готовых радиаторов выполняется порошковым методом в стандартный белый цвет, что также способствует энергоэффективности, окрашиваются все поверхности, как наружные, так и внутренние.

Поскольку радиатор имеет небольшой вес, его подвешивание может осуществляться даже на гипсокартонное покрытие, при условии, что кронштейны будут крепиться к проходящему под листом металлическому профилю. В зависимости от схемы подключения, могут использоваться от одного до трех шаровых кранов, устанавливаемых на входе выходе и байпасе, либо регулировочные вентили.

Следующие статьи:

• Плиты МДФ для фасадов и панелей – 16/12/2014
• Детский домик из фанеры своими руками – 13/12/2014
• Как выбрать систему отопления в доме – 13/12/2014
• Крепежные изделия: краткий путеводитель для покупателя. Виды, особенности, применение – 10/12/2014
• Строительство энергосберегающего дома – 08/12/2014

Биметаллические радиаторы ТЕПЛОТЕРМ 350/80 (НОВИНКА)

Продукция –

Радиаторы

Описание товара

Биметаллические радиаторы «ТЕПЛОТЕРМ» широко используются для систем водяного отопления зданий, как жилых, общественных, так и промышленных сооружений. Они могут использоваться как в центральных системах отоплениях, так и работать в автономных системах многоэтажных зданий. Чаще всего в качестве теплоносителя в биметаллических радиаторах используется незамерзающая жидкость.

Условия эксплуатации:

рабочее давление – 2,0 МПа (20 бар) испытательное давление – 3,0 МПа (30 бар) давление на разрыв – 6,0 МПа (60 бар) температура теплоносителя – до 120 °C водородный показатель рН – от 6,5 до 9

Техническое описание

Конструкция биметаллических радиаторов регламентируется ГОСТ 31311-2005. Секции биметаллического радиатора изготавливаются из стального регистра, на которые методом литья под давлением наносится оребрение из высококачественного алюминиевого сплава. Благодаря регистру исключается контакт теплоносителя и алюминиевого сплава. Для сборки биметаллического радиатора используются ниппели со специальным уплотнителем для термостойкости. После сборки радиатор проверяют под давлением 3,0 МПа (30 бара) на герметичность. Окрашивание биметаллических радиаторов происходит в два этапа при помощи электростатической порошковой линии. Сначала отдельно окрашиваются боковые поверхности, а после сборки весь радиатор целиком. Для окрашивания чаще всего используют краску RAL 9016 белого цвета. Межосевая высота биметаллического радиатора составляет 350 мм. Радиаторы делятся на четыре типоразмера в зависимости от количества секций – 6, 8, 10, 12 секций

Технические характеристики одной секции

Модель	Размеры в мм	Резьба, G	Вес брутто, кг	Объем, л	Теплоотдача, Δt 70 °C , Вт
А	D	C	B
350/80	350	80	80	420	1	1,40	0,19	135

Биметаллические радиаторы

Упаковка

Чтобы защитить радиаторы от механических повреждений и от попадания пыли во время транспортировки, их заворачивают в пленку и запаковывают в трехслойный картон. Перевозка готовых радиаторов может осуществляться на любом виде транспорта, который способен обеспечить сохранность готовой продукции.Хранение готовых радиаторов следует осуществлять в упаковке в закрытых помещениях или под навесом. Следует избегать попадания влаги на упаковку, во избежание коррозии и обеспечить защиту радиаторов от химического воздействияЗа сохранность продукции при транспортировке завод изготовитель никакой ответственности не несет.

Транспортировка и хранение

Транспортировка радиаторов допускается любым видом транспорта, обеспечивающим сохранность приборов от механических повреждений.

Биметаллические радиаторы следует хранить в упакованном виде в закрытом помещении или под навесом, при этом следует обеспечить защиту от воздействия влаги и химических веществ, вызывающих коррозию.

Изготовитель не несет ответственности за транспортные повреждения радиаторов.

Гарантийные обязательства

Так как биметаллические радиаторы проходят испытания под давлением на заводе изготовителе, то они могут безотказно работать под давлением порядка 2,0 МПа (20 бар).Завод изготовитель биметаллических радиаторов «ТЕПЛОТЕРМ» дает гарантию на 10 лет, со дня монтажа радиатора. Гарантия распространяется только при условии правильного использования радиаторов, правильной установке и соблюдении всех технических требований, прописанных в технической документации к радиаторам. Ремонт по гарантии возможен только при наличии дефектов, допущенных заводом изготовителем.

Популярные бренды и модели

Сегодня на рынке представлено много производителей алюминиевых радиаторов. Наиболее надежными признаны европейские производители, и хотя, многие производства размещены в Китае, не следует путать понятия: китайский разработчик и место производства.

В нашей стране есть тоже много производителей алюминиевых приборов отопления, в частности, итальянская компания Global давно производит алюминиевые радиаторы в России, а российская фирма Rifar наладила выпуск этих приборов по итальянской лицензии. Также присутствует много итальянских компаний, например, Sira, Ferroli и прочие.

Есть и китайские представители на рынке России, такие как Scola, Konner. Стоимость китайской продукции меньше в 1,5−2 раза по сравнению с европейским продуктом, однако, качество их гораздо ниже, особенно если это неизвестная марка

Поэтому надо осторожно относиться к дешевой продукции, чтобы не потерять потом больше при аварийной ситуации

Чем большее давление выдерживает радиатор, тем лучшим он считается. Однако, это не мешает использовать батареи, не выдерживающие высоких давлений. Они находят применение в частных домах, где оно составляет всего 1,4 атм, тогда, как для многоэтажного дома эта цифра может оказаться 10 атм и выше. Кроме высокого давления есть такое понятие, как гидравлический удар (скачок давления), который происходит при перезапуске системы после ремонта или летней профилактики. И, если алюминиевый радиатор будет эксплуатироваться в таких условиях, он должен быть рассчитан на 15 атм. Для домов в 1−2 этажа величина рабочего давления не играет такой большой роли.

Сравним наиболее популярные бренды алюминиевых радиаторов и их моделей по техническим параметрам.

Наименование, страна	Габариты (высота, глубина, ширина), в мм	Мощность, в кВт	Обслуживаемая площадь, в кв. м	Рабочее давление, в атм	Максимальная температура теплоносителя в ˚С	Цена 1 секции, в рублях
Rifar Alum 500, Россия	565/90/80	0,2	2	2	135	380
Thermika Flow Therm 500, Китай	580/80/78	0,2	1,9	16	110	411
Royal Thermo Revolution 500, Китай	590/95/80	0,2	2	16	110	513
Konner 500, Китай	578/97/57	0,2	1,9	18	110	404
Solar SL 500, Италия	560/97/80	1,9	2	16	120	602
Global Vox R 500, Россия	590/96/95	1,9	2	48	110	709
Konner Lux -80, Китай	582/80/80	0,18	2	16	110	315
Konner Lux 70−500, Китай	575/80/70	0,18	2	16	130	260

Глядя на небольшую таблицу можно сразу отметить, что алюминиевые радиаторы можно подобрать по необходимому рабочему давлению, температуре теплоносителя в системе, цене.

Габариты и мощность радиаторов с одинаковым междуосевым расстоянием особо не отличается по всем этим брендам

Основное внимание нужно уделить способу их изготовления. Например, китайские радиаторы Konner Lux являются самыми дешевыми, имеют красивый дизайн, легкие, разработанные для российских условий, выдерживают высокое давление, изготовлены по методу экструзии

А вот российский производитель Rifar изготовляет свою продукцию методом литья. Она тоже недорога. Имеет множество модификаций, долго служит.

Особенности алюминиевых радиаторов

Производство алюминиевых радиаторов может использовать технологию литья или экструзии (выдавливания). Метод экструзии применяется для удешевления продукции, но при этом страдают его технические параметры. Применяемый клей вместо сварки снижает надежность работы прибора.

Цельные радиаторы обладают большей надежностью, чем комбинированные, благодаря отсутствию соединений, использующих прокладки, которые могут со временем протекать.

Алюминий подвержен коррозийным процессам, поэтому внутренний слой радиатора должен быть защищен от контакта с теплоносителем. В обычных условиях алюминий мало подвержен влиянию воды, на его поверхности в воздушном окружении и присутствии кислорода образуется защитная пленка окисла, но там, где ограничен доступ кислорода— алюминий начинает реагировать. Иногда происходит выделение водорода при реакциях с водой, он может в присутствии пламени взорвать радиатор. Чтобы избежать этого, краны на алюминиевых радиаторах необходимо держать открытыми.

Эта проблема решаема двумя способами:

• Наносят на внутреннюю поверхность радиаторов защитный полимерный слой;
• Уменьшают кислотно-щелочной баланс pH воды до 8.

Сильные стороны радиаторов из алюминия

Если сравнить их с главными конкурентами на рынке приборов отопления — чугунными и биметаллическими радиаторами, можно отметить следующие преимущества алюминиевых:

• высокая теплопередача
• низкая стоимость
• малый вес

Слабые стороны

Недостатками являются:

• неустойчивость к коррозийным процессам;
• боязнь высокого давления, используемого в многоквартирных домах.

Высокая теплопередача способствует низкой инерционности системы, собранной из алюминиевых батарей. Это означает — в системе будет циркулировать теплоноситель с более низкой температурой по сравнению с аналогичными системами, имеющими чугунные или биметаллические радиаторы, что снижает нагрузку на котел и продлевает длительность работы.

Наиболее часто алюминиевые радиаторы устанавливают в частных домах и небольших коттеджах. Однако, использование в городских квартирах тоже возможно, сегодня выпускают батареи с усиленными свойствами.
