Виды и использование радиаторов с нижним подключением

Пошаговая инструкция монтажа биметаллической батареи

Установка алюминиевых или биметаллических радиаторов отопления. Видеоурок Пламбер

Данная пошаговая инструкция содержит рекомендации по грамотной установке биметаллической батареи на стену из МДФ панелей с диагональным подсоединением к полипропиленовым трубам. Перед началом монтажа секционной радиаторной панели нужно подготовить следующий инструмент и материалы:

• биметаллическая батарея в сборе;
• кронштейны – 4 шт.;
• заглушка;
• кран Маевского;
• запорные краны – 2 шт.;
• дрель-шуруповёрт;
• лазерный уровень;
• рулетка;
• уровень;
• маркер;
• малярная лента.

После подготовки переходят непосредственно к навеске радиатора, выполняя нижеследующие действия.

1. Рулеткой промеряют расстояние между местами соединений крайних секций.
2. На стене делают разметку расположения кронштейнов. Для этого места предполагаемых креплений кронштейнов отмечают маркером по отрезкам, предварительно наклеенным на стену.

1. Разметку делают исходя из того, что расстояние от пола и подоконника до прибора должно быть не менее 100 мм. На глухой стене батарея должна находиться\ на равном расстоянии от двери и угла комнаты.
2. Промежуток между радиатором и стеной должен быть не менее 30 мм. Это расстояние обеспечивает форма посадочного места на кронштейне.
3. Исходя из стандартного межосевого размера, отмеряют это расстояние вниз для нижних кронштейнов.
4. На стену наводят луч лазерного уровня поочерёдно для верхней и нижней разметки.
5. Делают предварительную разметку для саморезов, прикладывая к стене кронштейны.
6. Шуруповёртом прикручивают саморезами сначала нижние, затем верхние опоры. В кронштейнах есть продольные проёмы для шурупов, они дают возможность доводки до горизонта установленной батареи.
7. Батарею заводят сначала на нижние опоры, а потом навешивают на верхние кронштейны.

1. Прикладывая уровень к верхней поверхности прибора, контролирует её горизонт. Корректируют этот параметр лёгким смещением вверх-вниз сторон радиатора благодаря продольным пазам в кронштейнах.
2. В одно из верхних отверстий вкручивают гайку, в неё запорный кран, с противоположной стороны снизу устанавливают второй кран.
3. Установка запорных кранов диагональной схемы подключения батареи
4. В свободное верхнее отверстие вкручивают последовательно посадочную гайку и кран Маевского, нижний проход закрывают, ввинчивая заглушку.

Назначение и выбор байпаса

Монтируя биметаллический радиатор в однотрубной системе, обязательно нужно применить байпас. Так называют перемычку между подающей и обратной трубой. Она дает возможность лишнему теплоносителю обходить батарею. Данная схема позволяет избежать запирания стока и следующих за этим неприятностей с управляющей кампанией. Чаще всего байпас делают смещенным: наиболее оптимальное место его расположение — между радиатором и стояком. Если в перемычку врезать кран, это даст возможность проводить регулировку температуры радиатора. Однако в таком случае появляется вероятность перекрывания стояка.

Более эффективное решение – применить нерегулируемый байпас, оснастив регулирующей арматурой непосредственно радиатор. В основном это делают в тех случаях, когда в помещении очень жарко. Если такой проблемы нет, то лучше не снижать эффективность радиаторов, что неминуемо происходит при установке регуляторов.

Автоматическая арматура рассчитана на давление 10 атм. Поэтому при снижении опрессовочного давления ниже 15 атмосфер, эксплуатация не встречается ни с какими трудностями. Превышение этой границы, скорее всего, приведет к выходу приборов из строя. Если без термостата никак нельзя обойтись, а испытательное давление очень высокое, перед запуском контура прибор лучше демонтировать, заменив сгоном. По завершении опрессовочных мероприятий приспособление монтируется обратно, что дает возможность заодно почистить вентиль.

Испытания

Если до настоящего момента все выполнялось своими руками, на этом этапе лучше пригласить слесаря ЖРЭУ. Перекрыв краны «американки», можно открыть соединительный кран. Открытие обратной трубы лучше доверить слесарю.

При отсутствии течи в местах соединения можно будет открыть кран на батареях и закрыть обводной кран. Теплоноситель начнет поступать в систему отопления. Для стравливания воздуха стоит воспользоваться краном Маевского.

Как только отопительный контур во всех комнатах прогреется, слесарь откроет прямую трубу. Это восстановит давление в системе. Можно считать, что контрольные испытания завершены. Если монтаж был выполнен правильно, в квартире будет комфортно при минимальных затратах.

Варианты схем подключения радиаторов

Подача теплоносителя к батареям определяет степень, равномерность и скорость прогрева приборов. Рассмотрим наиболее эффективные виды подключения радиаторов отопления.

Радиаторы с нижним подключением

Все батареи могут совмещаться боковым или нижним способом. Если выбирается подключение радиаторов отопления с нижней подводкой, то тут всего два патрубка – один для подачи теплоносителя, второй – для обратного тока воды. Получается, что с одной стороны подается вода, с другой – вытекает. Точные указания о подключении трубопроводов, куда именно присоединяется подача, а куда обратка написано в прилагаемой к прибору инструкции по монтажу.

Батареи с боковым способом подключения

Этот вариант предполагает большее разнообразие, можно выбрать способы подключения радиаторов отопления по типу системы, простоте монтажа и удобству пользования.

Всего техник четыре, рассмотрим каждую из них:

1. Диагональная схема. Считается одной из самых лучших и берется за основу при тестировании приборов отопления производителями продукции. Данные тепловой мощности, указанные в паспорте прибора, как раз определяются при диагональной схеме. Принцип – подача теплоносителя с одной стороны батареи в верхний вход, а трубопровод обратного тока присоединен к нижней точке коллекторов с другой стороны батареи (противоположной). Таким образом теплоноситель проходит все секции, обеспечивая быстрый и равномерный прогрев.
2. Односторонний тип подключения выглядит так – магистраль подачи теплоносителя присоединяется к верхней точке коллектора, обратки – к нижней точке, но все трубы находятся с одной стороны радиатора. Эта схема удобна при расположении стояка сбоку от батареи, именно одностороннее подключение применяется почти во всех квартирах многоэтажных домов. Подача теплоносителя снизу – менее эффективный вариант, трубы размещать неудобно, требуется хорошее давление в системе, иначе носитель не будет проходить по секциям батареи с нужной скоростью. Чтобы повысить скорость нагрева в батареях с 10-ю и более секциями, нужно ставить удлинители потока – это трубы, доводящие теплоноситель дальше середины. Устройства применяются в алюминиевых, биметаллических радиаторах, удлинители улучшают теплоотдачу батарей.
3. Седельная схема. Считается не самой эффективной из-за снижения теплопередачи на 12-14%. Однако если применяется седельная схема подключения радиатора отопления, то двухтрубная система не занимает много места в квартире. Магистрали выкладываются в полу или прямо по нему, то есть практически незаметны. Чтобы снизить теплопотери, рекомендуется брать батарею с запасом мощности.

Особенности установки и способы подключения

При установке радиаторов отопления в штатное положение необходимо придерживаться следующих правил:

1. Расстояние от пола до нижней части прибора должно быть не менее 7 см: в противном случае доступ к нему будет затруднен.
2. Если батарея будет устанавливаться под окном, следует обеспечить 10-сантиметровый зазор между ее верхней частью и подоконником. Это требование связано с обеспечением оптимальной конвекции воздушных масс доступа к прибору для его обслуживания. При нарушении данного правила радиатор будет обогревать не комнату, а подоконник.
3. Заводскую упаковку с радиатора снимайте только после его установки и подключения. В противном случае в процессе монтажа прибор можно повредить.

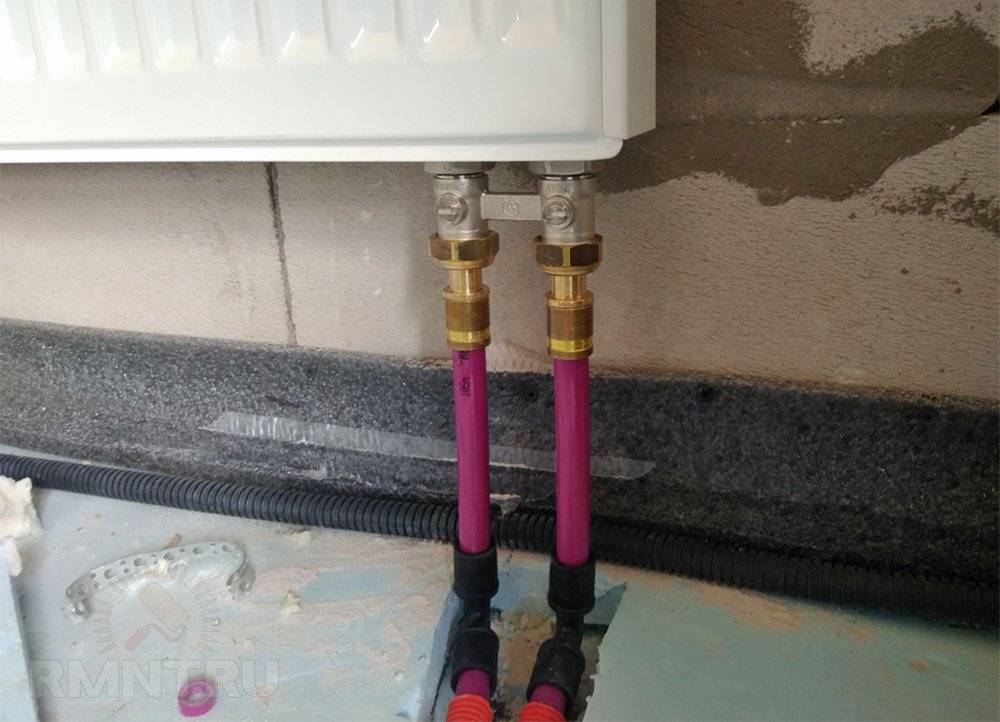

Разводка труб при нижнем подключении

Способ подключения радиатора зависит от его конструкции. Он может быть не только одно-или разносторонним, но и . Обязательно изучите маркировку на патрубках: если вы перепутаете вход и выход, эффективность обогрева упадет вдвое.

Особенно внимательным надо быть в случае расположения патрубков рядом друг с другом.

Арматура для подключения: краны для регулировки, трубы

Обязательный элемент для регулировки нагретой воды — запорно-регулировочные вентили. Их задача — перекрывать дорогу нагретому потоку частично или полностью. Степень ограничения зависит от параметров заранее утвержденного проектного расчета.

Для соединения трубы из меди, стали, полимеров или металлополимеров со входом используют арматурные адаптеры. Чтобы закрепить устройство, потребуются кронштейны.

Важно! Чтобы подсоединить агрегат правильно и без лишних хлопот, до начала работ следует убедиться, что все необходимые детали закуплены и находятся прямо под рукой у мастера. В большинстве магазинов и строительных рынков монтажный комплект, куда входят все необходимые составляющие, прилагается к радиатору

Схемы подключения радиаторов с нижней подводкой

В однотрубных системах отопления с нижним подключением мы рекомендуем использовать циркуляционный насос для обеспечение хорошей циркуляции теплоносителя.

Как мы уже говорили, системы отопления могут быть однотрубными и двухтрубными. В однотрубных системах теплоноситель последовательно проходит через все установленные в доме радиаторы, постепенно отдавая им свое тепло. Для того чтобы компенсировать потери тепла, подводящие и отводящие трубки соединяются между собой перемычками (схема «ленинградка»). Дополнительно в отопительную систему устанавливаются циркуляционные насосы, обеспечивающие более интенсивное протекание теплоносителя по радиаторам.

В однотрубных системах отопления необходимо уменьшить гидравлическое сопротивление. Это достигается за счет применения труб увеличенного диаметра, а также за счет применения радиаторов с нижней подводкой. В результате теплоноситель протекает по батареям практически по прямой линии, не теряя своего напора. Также такая схема подключения позволяет немного сэкономить на трубах и прочих материалах.

Нижнее подключение к двухтрубной системе дает возможность добиться более эффективного выделения тепла. Сама двухтрубная система позволяет значительно снизить тепловые потери, способствуя равномерному распределению теплоносителя по всем радиаторам. Что касается радиаторов, то они соединяются друг с другом параллельно, а не последовательно. В двухтрубных системах принято использовать диагональную или нижнюю подводку, но если есть цель спрятать трубы в пол, допускается использование более скрытой нижней подводки.

Использование нижнего подключения в двухтрубной системе отопления оправдано лишь в случае, когда вы хотите спрятать трубы отопления.

Что мы получим, используя радиаторы с нижней подводкой в двухтрубной системе?

• Равномерный прогрев всех помещений (в однотрубных системах в дальних комнатах будет немного прохладнее).
• Отсутствие видимых труб отопления – они будут спрятаны в стенах или полах.
• Возможность быстрого демонтажа радиаторов для их ремонта.

Таким образом, использование радиаторов с нижней подводкой в составе двухтрубной системы отопления позволит увеличить эффективность обогрева и сделать отопительную систему максимально невидимой.

Для маскировки батарей отопления следует использовать специальные декоративные экраны или же позаботиться о приобретении дизайнерских радиаторов с нижней подводкой.

Варианты подключения

Присоединение батарей с нижней подводкой могут выполниться несколькими вариантами. Наиболее эффективные и приемлемые с эстетической точки зрения обеспечиваются благодаря установке специальных устройств и переходников, которые регулируют направление потока.

При этом застройщику не нужно беспокоиться о необходимости дополнительной комплектации арматурой и регулирующими приборами, они обычно идут в комплектации с батареей.

С боковыми отводами

Этот тип относится к двухстороннему нижнему присоединению батареи и не представляется сложным для монтажников. Подводящие трубы располагаются внизу над половым настилом или под ним. Сам прибор закрепляется на стене, а к входному и выходному патрубкам подключается внутридомовая отопительная сеть.

Для того чтобы прибор в одной комнате можно было демонтировать, без приостановки процесса теплоснабжения во всем доме, необходимо поставить запорно-регулирующую арматуру с обеих сторон на входе и выходе сетевой воды. В верхнее ответвление устанавливают воздухоотводчик.

При помощи переходника и удлинителем потока

Присоединие батареи с применением переходника используется в тех случаях, когда схема расположения комнаты не дает возможность подключить обычный радиатор с двухсторонним подводом теплоносителя. В этом случае устанавливают специальный переходник в нижний вход, а к верхнему присоединяется нержавеющая трубка-удлинитель, что позволяет подключить трубы отопления снизу батареи.

Этот тип нижнего подключения. Удлинитель потока без отводов завертывается в нижний патрубок. Циркуляция теплоносителя происходит за счет того, вода, проходящая по трубке, размещенной в центре агрегата, вытекает из нее внизу, а затем поднимается по принципу естественной циркуляции, выталкивая холодный слой воды сквозь выходной патрубок устройства. Эта система хорошо работает только в схемах с принудительной циркуляцией теплоносителя.

Сборка секционных батарей отопления

Секционные приборы обогрева помещений удобны тем, что их можно собирать из любого расчётного количества регистров. Можно добавлять или демонтировать секции тем самым, корректируя теплоотдачу прибора. В случае выхода из строя секции её можно убрать, заменив новым регистром. Сборку секционных приборов отопления производят следующим образом.

1. Для сборки секционной батареи понадобятся фитинги внешней резьбой (ниппели), заглушка, два запорных шаровых крана и кран Маевского. Процесс сборки секций происходит следующим образом.
2. На рабочем столе или поддоне укладывают, собранную в заводских условиях, батарею, к которой нужно подсоединить дополнительные секции.
3. На два ниппеля (фитинга) одевают паронитовые кольца.

Как собрать (добавить) секции к алюминиевому радиатору

• Ниппели имеют две разнонаправленные резьбы. Их чуть-чуть вкручивают в отверстия батареи с одной стороны.
• Одну или несколько секций в сборе придвигают к основной батарее так, чтобы во вторые отверстия вошли свободные концы фитингов.
• Специальный ключ продевают через отверстие первого блока и слегка проворачивают ниппель до щелчка. Щелчок свидетельствует о том, что резьбы двух деталей совпали правильно.
• Поворотом ключа ниппель втягивают в первый секционный блок.
• Вставив ключ со стороны второго блока, окончательно стягивают секции в единую конструкцию.

Все скручивания нужно производить не спеша, не прилагая чрезмерных усилий. Во время сборки нужно обязательно следить за тем, чтобы соединяемые детали стыковались без перекосов.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

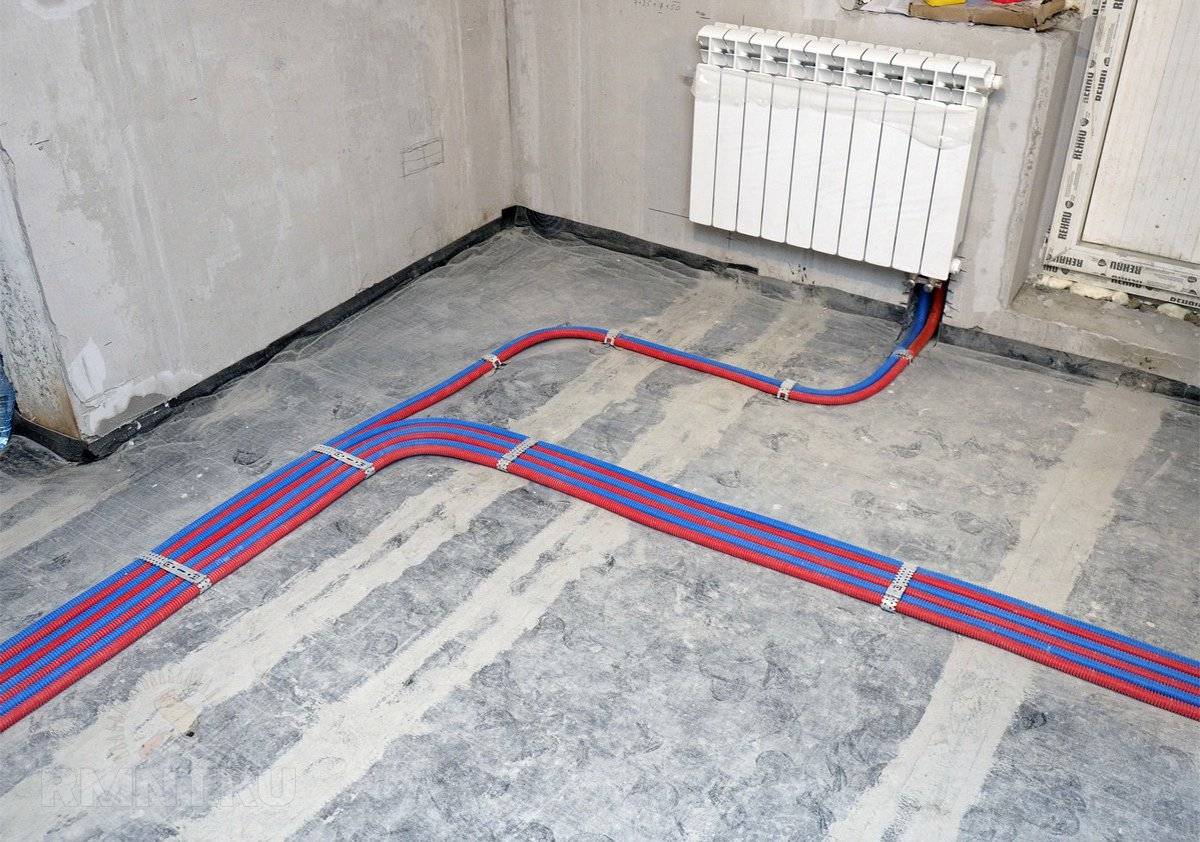

Подвод труб к радиатору

Конечно, использование в развязке отопления сшитого полиэтилена вовсе не обязательно, хотя и предпочтительно из соображений надёжности и эстетики. Однозначно следует отказаться от использования стальных труб. Причина тому проста: традиционно при нижнем подключении трубы уходят в пол и пролегают либо под покрытием, либо по потолку нижнего этажа. Если отопительный трубопровод проходит через перекрытие, требуется огильзовка прохода, что не лучшим образом сказывается на внешнем виде напольного покрытия. В остальном же выбор материала для развязки системы вполне свободный, может использоваться полипропилен, упомянутый PEX и даже медь .

Отдельно стоит коснуться темы использования трубной изоляции. По этому вопросу есть три позиции:

Без изоляции трубы могут выполнять функцию подогрева пола при том условии, что они располагаются в проходной зоне.

Изолирующий кожух эффективно снижает паразитные утечки тепла, что актуально при прокладке труб в технической полости потолка нижнего этажа.

При нахождении труб в плотных несжимаемых средах, таких как стяжка пола, изоляция выполняет функцию демпфера, компенсируя тепловое расширение пластика и позволяя ему расширяться в обе стороны.

На момент монтажа разводки должно быть точно известно положение установки радиаторов. Высота может варьироваться, но горизонтальное смещение, как правило, недопустимо. Связано это с тем, что поворотный фитинг не находится на поверхности, то есть над покрытием выступает лишь прямой участок, присоединяемый к отводу радиатора. От этого правила можно отступать, только если используются узлы нижнего бокового подключения, в таком случае выводы труб располагают на расстоянии около 100–120 мм от торца футорки радиатора.

Основные достоинства нижней подводки

Как уже отмечалось ранее, такой способ предусматривает подачу горячей жидкости в радиатор с одной стороны, а вывод охлажденной – с другой. Благодаря этому трубы можно легко спрятать, практически не теряя в их эффективности. Да и сами батареи снизу быстрее прогреваются, нежели сверху ввиду большой скорости циркуляции воды.

Порой эффективность эксплуатируемого оборудования снижается по причине завоздушивания магистрали или ее засорения. Но даже после этого такой способ подводки обеспечивает равномерный прогрев приборов (эффективность не ниже, чем в случае верхней подводки).

Важно! Невзирая на то, какой способ подключения был выбран, при монтаже следует придерживаться ряда особых требований. И касается это в первую очередь соотношения между шириной радиатора и аналогичным показателем окна

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

• несколько кронштейнов для установки устройства;
• переходные гайки;
• нужное количество заглушек;
• воздухоотводчик (кран Маевского);
• быстроразъемные соединения по типу «американок»;
• запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

• труборезы;
• калибровка;
• пресс-клещи;
• накидные и разводные гаечные ключи;
• трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

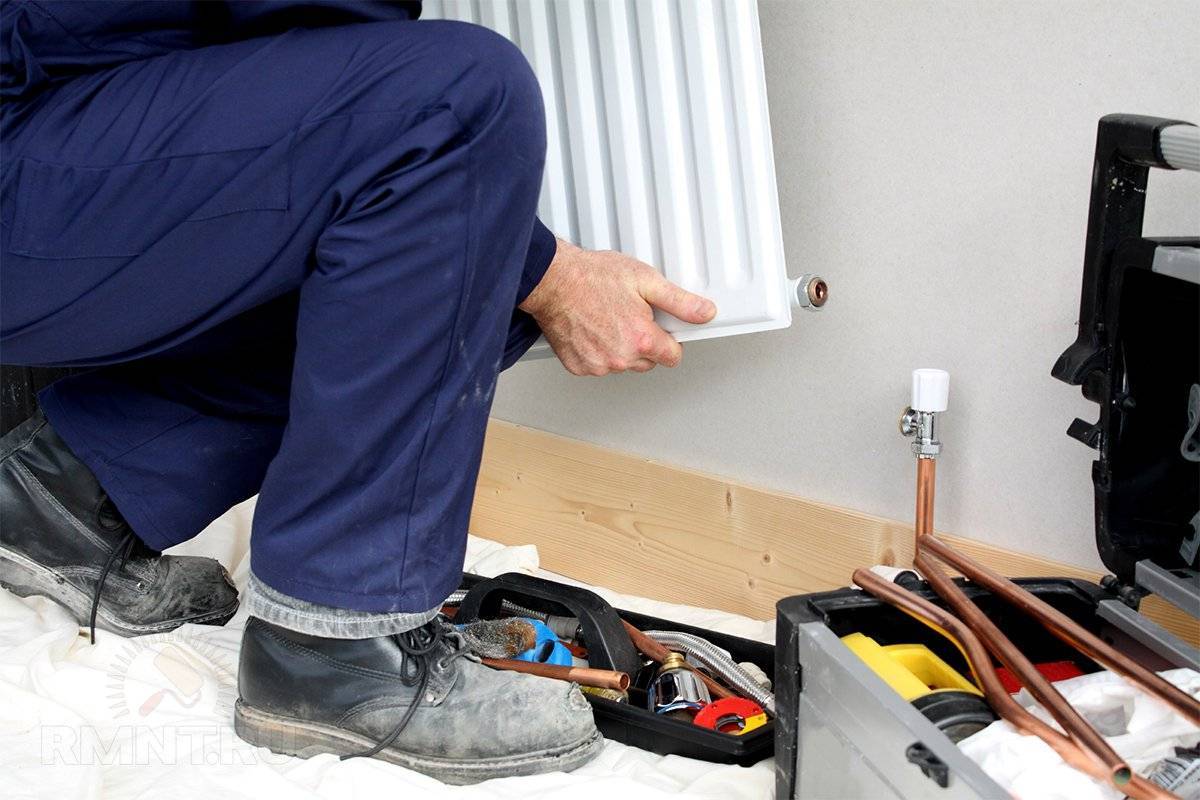

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Правила монтажа

Перед подключением радиатора к системе выполняется его сборка в лежачем состоянии с установкой всех элементов арматуры. В конечном итоге должно оставаться только два прямых пресс-фитинга или соединения под накидную гайку: на подающем и возвратном трубопроводе.

Клапан нижнего подключения заменяет собой радиаторную футорку. Его герметизация происходит стандартным для этого узла способом — с помощью кольцевого уплотнения. Желательно отметить на гайке клапана положение сквозного отверстия на хвостовике, чтобы после закручивания оно расположилось строго вертикально. Для корректировки положения можно использовать уплотнения разной толщины и регулировать степень затяжки.

Инжекторный узел подключается схожим образом, однако довольно часто он не имеет гайки, заменяющей футорку. При одностороннем нижнем подключении отвод с обратной стороны глушится пробкой, как и один из верхних, в оставшийся устанавливается кран Маевского. Дальнейшая схема сборки проста: на резьбовые штуцеры клапана, инжекторного узла или нижних отводов на паклю с герметизирующей пастой упаковывают всю необходимую запорно-регулирующую аппаратуру. В конечном итоге радиатор устанавливается на место в сборе и фиксируется с помощью настенного или напольного способа крепления, затем проводится его подключение к системе.
