Использование радиаторов Керми для отопления дома

Модели панельных радиаторов Kermi

Есть два основных типа: гладкие и профильные. Гладкие имеют абсолютно ровную лицевую панель — называются Plan, профильные — называются Profil — и имеют привычную слегка гофрированную поверхность.

В группе гладких радиаторов есть модели Plan-V, которые маркируются как FKO. Это те самые радиаторы «Керми» с нижним подключением, причем в трех вариантах: левым, правым, или по центру.

Типы и размеры панельных радиаторов Kermi-Plan

Модели Plan-K — это вариант с боковым подключением (маркировка FKV). В этой группе есть вариант под замену старых чугунных радиаторов — с межосевым расстоянием 500 мм и 900 мм. В этом случае не нужно будет переваривать подводку (если трубы в нормальном состоянии).

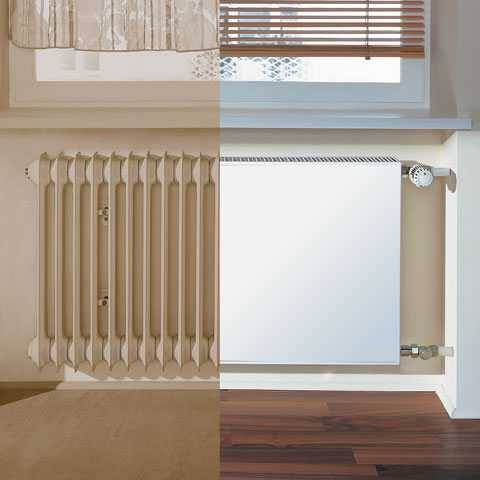

Есть очень удобный размер под замену чугунной батареи

Радиаторы FKO и FKV выпускаются типов 10, 11, 21, 22, 33. Первая цифра — количество панелей, по которым течет теплоноситель, вторая — количество дополнительных конвективных пластин.

В группе гладких панельных батарей есть Plan-V гигиенический — без дополнительных ребер и крышек. Такие модели требуются для медицинских учреждений или для тех, кто страдает аллергией. Большое количество ребер способствует накоплению пыли, а малые расстояния между пластинами усложняют уборку. Гигиенический вариант лишен этого недостатка.

Есть необычный Kermi Verteo Plan. Это вертикальный гладкий панельный радиатор. Он пригодится в тех случаях, когда места для установки широкого радиатора найти не удается. Но нужно иметь в виду, что его рабочее давление ниже, чем у всех остальных моделей — 6 Бар.

Типы и габариты вертикального панельного радиатора Kermi-Verteo-Plan

Профильные радиаторы Kermi есть в двух модификациях — Profil -V и Profil -K — линейки с нижним (V) и боковым (K) подключением. Есть также модификация вертикальных радиаторов Verteo Profil. Типы этих панельных батарей такие же, чуть меньше глубина (на 2-3 мм).

Характеристика модельного ряда оборудования производства Kermi (Германия)

Опросы потребителей показали, что в России относительно популярны оборудования компании Kermi (Германия) и особое внимание эти стальные батареи получили, благодаря:

1. высокому уровню теплоотдачи и производительности. Так, один стальной блок Kermi выигрывает перед 10 алюминиевыми приборами;
2. штампованному стальному листу, выступающему в качестве конструкционного материала, толщиной 1,25 мм, нагревательный элемент может выдержать предельное давление в системе и гидравлические удары;
3. двойное окрашивание продлевает срок службы радиаторов Kermi Россия. Нагревательные элементы функционируют при любом показателе рН теплономителя;
4. широкий модельный ряд и богатый ассортимент типоразмеров дают возможность потребителю России выбрать себе то, что ему нужно среди всего ассортимента товара батарей Kermi. А ведь панельным радиаторам свойственна цельная структура и в отличие от секционного оборудования, их длину нельзя увеличить или уменьшить на свое усмотрение;
5. стальные панельные батареи Kermi используются со всеми видами труб – стальными, пластиковыми, медными. В случае с медными трубами – можно не бояться электрохимической коррозии, пластиковые конструкционные элементы никогда не потеряют целостности, при этом дополнительное оборудование, которое идет в комплекте с радиатором, обеспечит герметичное подключение.

Характеристика типоразмеров – панельных стальных батарей Kermi (Германия)

Стальные радиаторы отопления Kermi обладают высоким уровнем теплоотдачи.

В состав прибора входят две стальные панели, сваренные между собой. В них выдавлены каналы, по которым циркулирует теплоноситель. Для увеличения теплоотдачи с тыльной стороны каждой панели привариваются п-образные ребра. Они могут быть выполнены в несколько рядов, от этого зависит и размер радиатора, и его мощность. Вся конструкция сверху и сбоку закрывается декоративными планками. Они повышают декоративную ценность прибора.

Каждый панельный радиатор производства Kermi Россия имеет определенную маркировку. По ней можно определить и размер прибора, и его мощность, и строение.

Так, сегодня панельные батареи Kermi встречаются следующей маркировки. Батареи с маркировкой типа 10 указывает на наличие всего одной панели. Такой прибор отлично впишется в тесной прохожей малогабаритной квартиры. Далее следует тип 21 – имеет две панели, между которыми находится одно оребрение, тип 22 – две панели и два ряда ребристых конвекторов, тип 33 – соответственно три ряда ребер и три стальные панели.

Относительно размеров. В общем оборудование, производства Kermi (Германия) выпускается в высоту 300-900 мм, шириной – 400-3000 мм, глубина радиатора – 45-158 мм.

Обзор модельного ряда – стальных, панельных батарей от Kermi (Германия)

Приборы отопления Kermi сегодня на российском рынке можно найти в составе следующих линеек:

Радиаторы Kermi несколько дороже чем Purmo.

1. Kermi FKO Россия – вариант с боковым подключением. Присутствуют все типоразмеры. Отличительной особенностью является не только боковое подключение, но и дополнительные конвекторы. Они повышают теплоотдачу Kermi FKO до 60%. Стальные панельные батареи отопления данного типа могут выпускаться как с гладкой, так и ребристой поверхностью. Уникальным является декоративный слой. Он состоит из сверкающего лакового покрытия (фосфат железа), грунтовка или нижний слой — катодная лакировка по методу катафорезного погружения и порошковое напыление в соответствии с DIN 55900FWA. Дополнительная комплектация радиатора – система крепежей (консоли, распорки, держатели), есть термовентильные конвекторы, доукомплектованные термоголовкой и термовентилем. Присутствуют заглушки и воздухоспускной клапан Маевского;
2. Kermi FKV Россия – нижнее подключение и наружная резьба. Присутствуют все заявленные типоразмеры. Эти приборы отопления отлично подойдут для встроенной системы отопления, так как имеют нижнее подключение. Они могут выдержать давление до 10 атм. Двухслойная система окраски повышает прочность изделия. Kermi FKV для российского потребителя поставляется в комплексе с термостатическим клапаном, системой крепления, краном Маевского и заглушками;
3. Kermi FTV Россия – нижнее подключение с обычной насеченной резьбой. Стальные пластины и ребра жесткости могут присутствовать в любом количестве. Эти панельные радиаторы поставляются в комплекте со стандартным набором дополнительного оборудования.

Важно! В отличие от продукции Purmo (Финляндия) панельные стальные батареи отопления Kermi (Германия) стоят несколько дороже

Рекомендации по монтажу

Обратная сторона радиатора имеет 4 крепежных планки (или 6 — для радиаторов длиной 1800 мм или более). Монтажный комплект, поставляемый с радиатором, состоит из консолей, проставок и предохранительных плечиков, а также заглушек и пробок для удаления воздуха.

Для оптимальной конвекции расстояние радиаторов от пола 100-150 мм, от подоконника-100 мм (задается арматурою крепежа).

Присоединение осуществляется 4-мя отводами с внутренней резьбой 1/2². При этом необходимо правильно установить воздуховыпускную пробку (клапан). Она должна быть установлена в верхнем штуцере радиатора. При заполнении системы водой стравливание воздуха производится откручиванием винта в центре этой пробки. Это необходимо делать для эффективной работы отопительной системы и повышения долговечности работы радиаторов.

Краны устанавливаемые на входе выходе радиатора предназначены для:

— использования в качестве терморегулирующих элементов отопления;

— отключения и последующей профилактической промывки радиаторов от накопившихся грязевых компонентов магистралей отопления (примерно раз в 3 года);

— отключения радиаторов от магистрали отопления в аварийных ситуациях

Для радиаторов длиной более 1000 мм рекомендуется использовать схему подключения по диагонали. Это повысит его теплоотдачу.

В конце отопительного сезона, если существует вероятность слива воды из системы отопления, необходимо перекрыть радиаторные вентиль и задвижку. Это предотвратит попадание воздуха внутрь радиатора и повысит долговечность его работы.

В начале отопительного сезона вентиль и задвижку нужно открыть и через воздухоотводящий клапан удалить из радиатора воздух, который мог проникнуть при за­пуске системы.

Радиаторы поставляются в полной строительной готовности, упакованы в картон и обтянуты защитной пленкой. Упаковку можно не удалять до полного монтажа

Вниманию покупателя

Перед приобретением радиаторов необходимо уточнить параметры магистралей отопления Вашего дома в РЭО или диспетчерских пунктах по месту жительства. Отклонения от заданных параметров могут привести к выходу из строя радиаторов в процессе эксплуатации.

Запрещается использовать вентили (краны) в качестве терморегулирующих элементов отопления без установки перемычек в однотрубных системах отопления многоэтажных домов. В этом случае Вы нарушаете регулировку теплоотдачи всего стояка в Вашем доме

Отопительная система должна быть заполнена теплоносителем в течение всего периода эксплуатации.

Во избежание выхода из строя радиатора категорически запрещается:

-отключать радиатор от системы отопления, кроме случаев, перечисленных в данной инструкции;

-резко открывать вентили, установленные на входе-выходе радиатора, отключен­ного от магистрали отопления, во избежание гидравлического удара;

— использовать воду, не соответствующую требованиям к теплоносителю, приведенных в «Правилах технической эксплуатации электрических станции и сетей Российской Федерации» РД 34.20.501-95.

Рh-кислотность — в пределах 7-9

содержание кислорода — до 0,02 мг/кг

общая жесткость -до 7 мг- экв/л

— использовать трубы магистралей отопления в качестве элементов электрических сетей

— допуск детей к запорно-регулирующей арматуре (вентилям, кранам).

при несоблюдении этих требований резко сокращается срок службы радиаторов:

Изделия, вышедшие из строя по вине пользователя, обмену или денежной ком­пенсации не подлежат.

Схемы подключения радиаторов

p>

Мудрые фразы:

Тропарь — церковное песнопение; тропари следуют за ирмосом в каноне, обращены к ирмосу, ведут от него ряд мыслей и подчинены ему по ритму и тону; по своему содержанию представляют молитвы в честь праздника данного дня или святого, которого в этот день чествуют. 53. Общее место средневековой литературы, описательно как бы материализующее богоугодное поведение прихожанина; неоднократно используется в древнерусских текстах, в том числе и в Домострое. Любопытно написание слова ангелы — «аггели», т. е. транслитерация греческого слова «aggelos»; в средневековых текстах с их символическими написаниями противопоставление форм ангела и аггели довольно часто было связано с обозначением «светлых» и «темных» ангелов; в данном случае предпочтение формы аггели свидетельствует о книжном происхождении формулы, попавшей и в обиходную речь.

«Домострой» — памятник русской литературы, литературное произведение в жанре «поучения», сборник правил, советов и наставлений.

Особенности конструкции

Любой панельный радиатор состоит из стальных пластин, соединенных попарно. В пластинах методом штамповки выдавлены каналы, по которым движется теплоноситель. Есть два горизонтальных канала — один сверху, другой снизу, и большое количество вертикальных. Соединенные попарно пластины собирают в радиаторы по одной, две или три штуки. Для увеличения теплоотдачи к ним могут привариваться конвективные ребра — гофрированные стальные листы небольшой толщины. Они располагаются за лицевой панелью и не портят внешний вид, а сбоку и сверху прикрываются крышками.

Это вариант отопительной панели с гофрированной лицевой панелью

Батареи Kermi сделаны точно также. Отличается у них порядок подачи теплоносителя. У всех он параллельный. Это значит, что жидкость одинаковой температуры подается на все панели в радиаторе. Такой способ подачи очень хорошо работает при высокой температуре в сети. Но как только температура снижается (потепление, например), радиаторы становятся почти холодными.

В панельных радиаторах «Керми» подача теплоносителя последовательная и называется эта технология Therm-X2. Это значит, что самый горячий поток подается на первую панель, а затем на вторую и третью. Таким образом, самой нагретой оказывается та часть, которая обращена в помещение. А вторая, и третья — все более холодные. В этом случае большая часть тепла уходит в комнату, а непроизводственные расходы на обогрев стены за радиатором становятся намного меньше. Потому при той же температуре теплоносителя и том же размере, батареи «Керми» нагревают помещение на 25% быстрее.

Новая технология Therm-X2 дает возможность хорошо прогревать помещение даже в низкотемпературном режиме работы. Такая особенность дает возможность использовать плоские панельные радиаторы Kermi не только с традиционными источниками тепла. Очень эффективно они работают низко-потенциальными источниками: с тепловыми насосами любого типа, солнечными батареями и коллекторами.

Некоторым более привлекательной покажется гладкая лицевая поверхность

Применена в этих радиаторах еще одна новинка. Фирма устанавливает сбалансированные регулировочные вентили. Параметры балансировки были определены в результате исследований. Все стальные радиаторы с нижним подключением с завода поставляются со сбалансированными и настроенными термостатами (термоголовку нужно покупать отдельно). Поставив такой отопительный прибор, вы получаете стабильную температуру в помещении: в коллектор подается то количество теплоносителя, которое требуется для поддержания температуры. Менять настройку нужно, если вас не устраивает выставленный режим. Использование термостата — это не только комфорт, для индивидуальных систем это еще и возможность сэкономить: тратится на подогрев только нужное количество топлива.

Есть еще некоторые особенности в подключении радиаторов Kermi. Имеются варианты бокового и нижнего подвода труб. Причем нижнее может быть не только правым или левым, а еще может располагаться по центру. Это позволяет сделать разводку, не привязываясь к наличию отопительных приборов, Их вообще можно будет установить после окончания отделочных работ (только нужно будет предварительно закрепить кронштейны на стене).

Монтаж стальных радиаторов

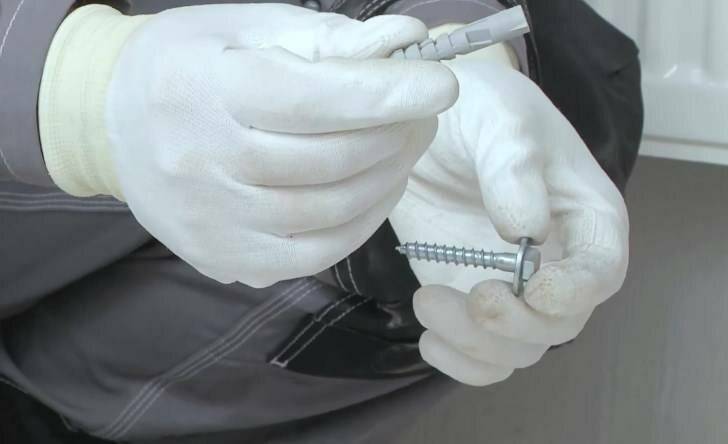

Так как этот тип обогревателей на своей задней стенке имеет специальные скобы для навешивания на крепления, то просто необходимо выбрать их нужное количество и вид. Это могут быть, как монтажные планки, так и крюки.

Для устойчивости конструкции применяется напольный кронштейн для панельного радиатора. Он выполняет роль подставки, на которую опирается батарея. Количество креплений напрямую зависит от длины конструкции.

Устанавливая стальную обогревательную панель, необходимо соблюдать горизонтальность, что позволит теплоносителю равномерно распространяться по системе, не «застревая» в ее отдельных частях

Для панельных систем зачастую любые отклонения и наклоны при установке становятся снижением эффективности работы, поэтому при монтаже так важно проверять уровень горизонтальности

Делая вывод, можно сказать, что монтаж стальных панельных радиаторов не вызывает сложности, но все-таки нужно учитывать некоторые нюансы, например, расстояние от пола, подоконника и стены, а так же выбора места для крепления кронштейнов.

Радиаторы Керми панельного типа

Радиаторы отопления марки Керми панельного типа, предлагаемые производителем, отличаются от аналогов формой и функциональными возможностями. В конструкции батарей отопления используются новейшие энергосберегающие технологии.

Стальной панельный радиатор Kermi предлагается в трех базовых модификациях, в зависимости от конструктивных особенностей:

1. Гладкие панели.

Профильные радиаторы.

Радиаторы Line.

Современные стальные немецкие радиаторы отопления Керми изготавливаются с использованием технологии Therm-X2.

Гладкие и профильные радиаторы

Plan-V – имеет гладкую или рифленую поверхность. В базовую комплектацию входит регулирующий вентиль, устанавливаемый на заводе. В конструкции присутствует термоголовка для контроля температурного режима.Для оптимизации работы батареи Plan-V и экономии тепловой энергии, все необходимые регулировки выполняются в заводских условиях. При необходимости можно приобрести специальный гигиенический радиатор Plan-Hygiene, подходящий для использования в медицинских и дошкольных учреждениях.

Plan-K – компактный радиатор с глубиной всего 66 мм. Имеет боковые планки и декоративную решетку. Металлические радиаторы Керми с боковым подключением Plan-K, подходят для однотрубных и двухтрубных систем отопления. Уменьшен объем теплоносителя в радиаторе, при этом благодаря технологии Therm-X2, сохранены высокие характеристики теплоотдачи.Подготовлена линейка батарей, оптимально подходящая для замены старых узлов отопления. Стальные панельные радиаторы отопления Kermi Plan-K имеют распространенное межосевое расстояние 500 и 900 мм, что позволяет выполнить максимально быстрое переоборудование системы обогрева.

Verteo – вертикальные радиаторы фирмы Kermi с использованием функции Therm-X2. В конструкции предусмотрен узел нижнего подключения. В серии Verteo представлено два типовых размера батарей с монтажной глубиной 66 и 102 мм. В дополнительной комплектации предоставляется полотенцесушитель.

Модификации с высотой 200 мм. Батареи отличает увеличенная теплоотдача, поэтому радиаторы Kermi, несмотря на небольшую высоту, эффективны даже при низкой температуре теплоносителя.

Радиаторы серии Line

Технические характеристики стальных радиаторов отопления Kermi серии Line, практически ничем не отличаются от остальных модификаций. В линейке Line представлены модели с встроенным регулируемым клапаном, имеющие небольшую монтажную глубину, батареи с вертикальным расположением панели.

Устройство стальных радиаторов Kermi предусматривает использование конструкции Therm-X2, при которой сначала нагревается передняя, а только потом задняя панель. Главным отличием Line от аналогов является наличие PLK, линейно-профилированной панели.

Общие технические характеристики радиаторов панельного типа

Все модели без исключения, полностью соответствуют действующим на территории РФ ГОСТ и в странах ЕС сертификации ISO. Батареи отличаются типом подключения к сети теплоснабжения.

Стальные панельные отопительные радиаторы Керми с нижним подключением имеют маркировку FKV или FTV, с боковым FKO. Нормальное рабочее давление теплоносителя 10 атм. Максимальное рабочее давление 13 атм.

Вес радиатора, при наполнении водой составляет 18-25 кг, в зависимости от выбранной модели. Панельные батареи Керми с нижним подключением предназначены для двухтрубных систем. Если необходимо подключиться к однотрубному отоплению, приобретается специальная запорная арматура.

Гарантия на радиаторы Kermi, установленная производителем, 10 лет. По всей стране расположены представительства компании, осуществляющие сервисное обслуживание.

Стальные приборы

Стальная теплотехника из серии kermi предназначена для сборки систем отопления в частных домах. Но она не рассчитана на условия эксплуатации центральной системы отопления. Ведь стальные радиаторы боятся гидроударов.

Главным преимуществом такого выбора можно считать высокую удельную тепловую мощность. При его изготовлении используется инновационная технология, увеличивающая КПД прибора на 10–12%. Достигается это за счет модернизированной конструкции.

Инновационные технологии

В обычных моделях металлические стальные трубки соединены между собой особой пайкой. По ним пускается теплоноситель, который равномерно прогревает всю площадь батареи. Немецкие производители, изготавливая радиаторы Керми, используют совершенно иной принцип. В них стальные трубки идут двумя рядами. Теплоноситель сначала подается в первый ряд, поэтому прогревается передняя панель. Потом он поступает в задний ряд, прогревая заднюю панель. Благодаря такой циркуляции прибор прогревается гораздо сильнее, поэтому и мощность теплотехники заметно увеличивается.

Учитывая, что к задней панели подается уже охлажденная вода, многие скептики посчитали, что такая конструкция себя не оправдает во время эксплуатации. Но на самом деле все вышло иначе. Задняя панель выступила в роли экрана, который позволил предотвратить любые тепловые потери. При этом на прогрев задней стенки больше не тратится энергия — все уходит в комнату. Поэтому и КПД увеличивается.

Обратите внимание! Особенности описанной конструкции позволили увеличить время нагрева теплотехники практически в 2 раза, а экономия расхода топлива увеличилась на 11%. При этом появилась возможность без снижения мощности уменьшить размеры прибора

Поэтому стальные радиаторы отопления Керми стали компактными

Поэтому стальные радиаторы отопления Керми стали компактными.

В продаже имеются обычно белые модели, хотя можно найти и декоративные варианты, отличающиеся от основной линейки не только цветом, но и формой, а также дизайном.

Существующие разновидности

Kermi с боковым подключением

Производитель выпускает три модификации теплотехники. Есть однослойные, двухслойные и трехслойные модели, имеющие разные технические характеристики. Количество панелей указывается на маркировке изделий.

Сегодня стальные радиаторы kermi представлены пятью типами:

• 10-й тип имеет одну панель, глубина которой составляет 6,1 см. Конвектор у такой модели отсутствует.
• 11-й тип имеет одну панель с однорядным оребрением, есть один конвектор и специальная облицовка.
• 21-й тип имеет пару панелей и одно оребрение, расположенное между ними. Глубина устройства 6,4 см, есть один конвектор.
• 22-й тип — новая технология: пара панелей и два оребрения. Модель полностью облицована и снабжена двумя конвекторами.
• 33-й тип — последнее ноу-хау, которое отличается тремя панелями и тремя рядами оребрения.

Перечисленные разновидности имеют общие технические характеристики:

Все представленные радиаторы отопления могут иметь высоту от 300 до 900 см. Длина описываемой теплотехники от 40 см до 3м. Допускается рабочее давление в 10 атмосфер. Прессовочный прессинг — 1,3 МПа. Максимально допустимая температура теплоносителя не должна превышать 110 градусов по Цельсию. Допустимая температура воды внутри системы — 95 градусов.

Трубчатый радиатор с клапаном

Каждая модель доукомплектована термоклапаном. Он уже вмонтирован в радиатор. Этот технический элемент имеет правостороннюю резьбу. Терморегулятора в стандартной регуляции нет. Поэтому его придется дополнительно приобретать. Резьба у входной трубы наружная. Такой тип устройства предполагает подключение к системе, состоящей из двух труб. Если в наличии имеется однотрубная система, придется дополнительно приобретать специальные арматурные отводы.

Обратите внимание! Представленные немецкими производителями батареи отопления имеют разные варианты подключения. У каждой модели они свои

Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу

Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу.

Если необходимо выбрать радиаторы отопления, имеющие боковое подключение, стоит присмотреться к моделям из линейки кermi ThermX2 Profil-K (FKO). Для подключения снизу подойдут варианты из серии кermi ThermX2 Profil-V (FKV или FTV).

Термоголовка: принцип работы

Термоголовка — это специальное приспособоление, которое необходимо для регулировки температуры в радиаторе. Первые версии таких головок появились еще в 1943 году, разработанные компанией DANFOSS.

Со дня появления первых термостатических головок с выносным датчиком прошло несколько десятков лет. Естественно, как и в случае с любой другой техникой, за это время продукт успел перетерпеть огромное количество изменений, в результате чего поднималось качество и точность термостатов. Их конструкция состоит всего из двух основных частей: клапан и термоголовка. Соединяются они специальным механизмом фиксации.

Сам принцип работы механизма выглядит следующим образом: термоголовка постоянно измеряет и анализирует температуру радиатора и влияет на нее клапаном, открывающим и закрывающим поток воды в радиатор.

Данный метод регулировки температуры называют количественным, поскольку механизм изменяет количество теплоносителя, который проходит через радиатор отопления. Существует и другой метод, который называется качественным. Здесь суть состоит в регулировке температуры непосредственно в самой системе. Этот вопрос поможет решить специальный смесительный узел, который устанавливается в котельной.

Технические характеристики радиаторов Керми

Радиаторы отопления Kermi производятся в Германии. Сразу становится ясно, что мы имеем дело с качественной немецкой продукцией – другого у них просто не бывает. Начав свою деятельность в 1967-ом году, компания Kermi добилась блестящих результатов и стала одним из лидеров отопительного рынка. По состоянию на 2016-ый год она выпускает следующие линейки радиаторов:

• Профильные;
• Гладкие;
• Радиаторы серии Line.

Типы и размеры панельных радиаторов немецкого производителя отопительных приборов Kermi

Технические характеристики радиаторов Керми включают в себя следующие параметры – высота, длина, глубина, количество рядов и количество рядов конвективного оребрения. На рынке представлены следующие типы радиаторов, обозначаемые числовыми индексами.

• Тип 10 – это однорядные устройства без конвективного оребрения.
• Тип 11 – однорядные радиаторы с одним рядом оребрения.
• Тип 12- двухрядные батареи Керми с одним рядом оребрения.
• Тип 22 – двухрядные радиаторы с двумя рядами оребрения.
• Тип 33 – трехрядные батареи с тремя рядами оребрения.

В зависимости от типа меняется глубина радиаторов. Например, однорядные модели therm-x2 Profil-V обладают глубиной 61 мм, двухрядные 100 мм, а трехрядные – 155 мм

Если нужны невысокие батареи, следует обратить внимание на профильные модели высотой 200 мм. Также в продаже имеются вертикальные радиаторные панели Verteo Profil, обладающие превосходным внешним видом и довольно большой высотой

В список важных технических характеристик следует включить тип подключения. Индекс V – это батареи с нижним подключением, индекс K – батареи с боковым подключением.

Профильные радиаторы отопления Керми – это линейка, включающая в себя компактные модели высотой от 200 мм. К ним относятся модельные ряды therm-x2 Profil-V, therm-x2 Profil-K и Verteo Profil. Сегмент гладких радиаторов включает в себя модельные ряды therm-x2 Plan-V, therm-x2 Plan-K, Verteo Plan, therm-x2 Plan-K для замены (предназначены для быстрой и безболезненной замены старых батарей без переделки отопительной системы) и therm-x2 Plan-V гигиенический (для использования в помещениях, к которым предъявляются жесткие гигиенические требования). Для всех этих линеек характерен гладкий дизайн.

Радиаторы Kermi серии Line отличаются привлекательным дизайном. Они способны вписаться в любой интерьер.

Батареи Kermi серии Line обладают привлекательным дизайном передней панели – они способны вписываться в любые интерьеры. Серия включает в себя линейки therm-x2 Line-K, therm-x2 Line-V, therm-x2 Line-Hygiene, Verteo-Line и therm-x2 Line-K для замены (для ремонта и модернизации старых отопительных систем).

Что означает therm-x2 в названии линеек? Это энергосберегающая технология, применяемая в разработке радиаторов отопления Kermi. Благодаря этой технологии сокращается время нагрева и достигается повышение эффективности отопительной системы. Поступающая в батареи вода проходит сначала через переднюю панель, и только потом переходит в задние. Такая конструкция обеспечивает быструю подачу тепла в помещения. Сегодня технология therm-x2 используется во всех батареях Kermi.

Модели Kermi FTV 33

По теплоотдаче эти модели признаны одними из лучших обогревателей: они идеальны для больших домов, имеют много функций и в целом такие системы отопления позволяют устанавливать разные режимы для отдельных комнат.

Эта линейка обогревателей обладает самой мощной теплопроводностью благодаря трем греющим панелям и трем конвекторам тепла.

Характеристики

Все оборудование керми изготавливается из одних и тех же материалов, разница лишь в количестве нагревателей и параметрах:

• прочная сталь с углеводородом дает прочность и долговечность;
• хорошая отдача тепла;
• наличие двух труб отопления: подающей и отводящей;
• максимальное количество греющих панелей на рынке обогревателей;
• внешний П-образный вид;
• высота – от 300 мм, ширина – от 400 мм, глубина – от 155 мм.

Стоимость

Цена приборов выше предыдущих моделей, что связано с большей теплоотдачей радиаторов FTV 33. Ориентировочные расценки таковы:

• модель 300х1600 с теплоотдачей 2939 Вт и емкостью 8,64 л стоит 10 000 руб.;
• обогреватель 500х3000 с теплоотдачей 8319 Вт и емкостью 24,3 л стоит 18 000 руб.;
• радиатор 900х2000 с теплоотдачей8782 Вт и емкостью 27 л стоит 22 000 руб.

Особенности

Нагрев в радиаторе осуществляется последовательно, что обеспечивает высокую теплоотдачу в больших помещениях. Модели Керми можно монтировать в нишу, но для этого необходимо оставлять по бокам небольшое расстояние для возможности снять торцевые накладки и решетку.

Сегодня используется три основных типа подключения радиаторов к трубам:

• Диагональное;
• Боковое одностороннее;
• Нижнее подключение радиатора.

Рассмотри кратко все три, акцентируя внимание на нижнем способе подключения.Итак, диагональный метод подключения обеспечивает максимально эффективную отдачу тепла. В этом случае труба, по которой подается теплоноситель, находится сверху, а отводящая труба – в нижней части радиатора

Такое размещение позволяет добиться максимальной мощности. Если использовать обратное подключение – подающая труба внизу, а отводящая вверху – то эффективность работы прибора падает на 10%.

Диагональное подключение хорошо подходит для длинных радиаторов, количество секций которых больше 10-12. При этом типе подключения трубы удобно прятать в штробах или за фальшстеной.

Одностороннее боковое подключение особенно часто используется в многоквартирных домах. В этом варианте подключения подающая труба находится в верхней части радиатора, а отводящая – в нижней. Главное отличие от диагонального подключения в том, что обе трубы размещаются на одной стороне прибора.

Необходимо отметить, что в этом случае теплоотдача радиатора по сравнению с подключением диагонального типа, уменьшается на 2%, а если трубы расположены в обратном порядке, теряется еще примерно 9-10% мощности обогревательного прибора.

Подключение радиаторов отопления снизу практикуется достаточно редко. Чаще всего его используют при магистральном подключении, тогда, когда трубы подачи и обратки теплоносителя нельзя спрятать в штробы или за фальшстеной.

Подключение радиатора отопления, предназначенного для нижнего типа монтажа, относится, по большому счету, к односторонней схеме, так как разводка обеих патрубков — подачи и обратки, сделана внутри прибора.

Делая обвязку радиатора отопления с нижним подключением очень важно не перепутать и не поменять местами патрубки подачи и обратки –следует помнить, что обратная подача всегда расположена первой от ближайшего угла

Мастер-класс. Подключаем радиатор от пола, используя Т-образные трубки

Г-образная трубка

Шаг 1. Монтаж начинается с установки ниппеля.

Установка ниппеля

Шаг 2. Затем устанавливается блок шаровых кранов.

Установка блока шаровых кранов

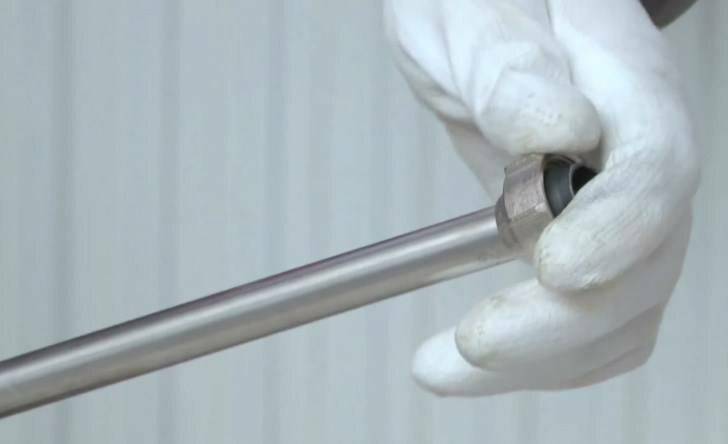

Шаг 3. Надевается резьбозажимное соединение на Г-образную трубку.

Надевается резьбозажимное соединение

Шаг 4. Теперь Г-образная трубка развальцовывается с помощью инструмента.

Г-образная трубка развальцовывается с помощью инструментаТеперь уплотнение не сползает с трубки

Шаг 5. Трубки устанавливаются в фиксирующий уголок.

Установка трубок в фиксирующий уголок

Шаг 6. Далее трубки заводятся в блок шаровых кранов и наживляются.

Наживление трубокОтмечается будущее отверстие

Шаг 8. По разметке в полу сверлится отверстие.

В полу сверлится отверстие

В комплект с фиксирующим уголком входят дюбель и саморез. Дюбель забивается в проделанное отверстие.

Дюбель и саморез

Шаг 9. Г-образные присоединительные трубки устанавливаются обратно и фиксируются к перекрытию.

Фиксация Г-образных трубок

Шаг 10. Берется труба и подсоединяется к Г-образным присоединительным трубкам. Теплоизоляция на трубе отодвигается минимум на 2 длины надвижной гильзы. Затем гильза фиксируется.

Труба для системы отопления

Шаг 11. Выполняется соединение. Конец трубы развальцовывается.

Используется насадка зеленого цветаТрубы крепятся к полу дюбель-крюками

Также для подключения батареи от пола могут использоваться и Т-образные присоединительные трубки. Они необходимы, если магистраль идет под отопительным прибором. Рассмотрим данный процесс пошагово.

Т-образная трубка

Шаг 1. На трубку надевается резьбозажимное соединение.

Шаг 2. После этого трубка развальцовывается.

Развальцовка Т-образной трубки

Шаг 3. Далее можно приступать непосредственно к монтажу трубок.

Монтаж трубокОтопительный прибор подключен с помощью Т-образных трубок

Шаг 5. Выход трубок из пола можно декорировать с помощью накладок в соответствии с финишным напольным покрытием. Накладки могут быть выполнены под разные покрытия.

Декоративная накладка

Если нет высоких эстетических требований к интерьеру помещения, то можно воспользоваться бюджетным вариантом подключения, применяя присоединительный набор. Данный набор используется для труб из сшитого полиэтилена без алюминиевого слоя.

Присоединительный набор

Внутри данного набора находятся направляющие и кольца для фиксации трубы. Этот набор необходим, чтобы не ослаблялись резьбовые соединения и компенсировались температурные удлинения.

Направляющие

Вначале кольцо надевается на трубу. Затем фиксатор вынимается из направляющей, труба вставляется в нее и фиксируется с помощью кольца. Вставляется фиксатор.

Кольцо надевается на трубу

Труба обрезается до требуемой длины, после чего на нее надевается соединение и выполняется монтаж к отопительному прибору.

Обрезка трубы

Устанавливаются декоративные накладки, предварительно обрезанные по размеру.

Отмечается место срезаЭтот элемент необходим для соединения двух частей

Присоединительный комплект крепится к перекрытию. Все, монтаж можно считать законченным.

Комплект крепится к перекрытию
