Включение света с пульта дистанционного управления

Принципы управления люстрой на расстоянии

Традиционный способ включения света от удобно расположенного выключателя на стене имеет одно определенное преимущество: он не может потеряться и всегда находится на знакомом месте — при входе в комнату.

Малогабаритные пульты дистанционного управления можно ненароком сдвинуть в сторону, а через некоторое время их приходиться искать. Только по этой причине рекомендуется сочетать в управлении освещением два метода:

1. стационарным выключателем;
2. мобильным пультом.

Правила надежного соединения люстры со стационарным выключателем описаны в статье про безопасное подключение проводами люстры и выключателя. Здесь же приводятся электрические схемы их монтажа, учитывающие внутреннюю конструкцию светильников с различным количеством лампочек.

Поэтому стразу разбираем принцип работы люстры от пульта дистанционного управления, за основу которого принят метод передачи команд — электрических сигналов по радиоволнам с использованием:

• радиопередатчика, расположенного внутри малогабаритного пульта;
• радиоприемника, принимающего посылаемые команды только от определенного источника, которые здесь же обрабатываются автоматикой и преобразуются в электрические сигналы, зажигающие лампочки.

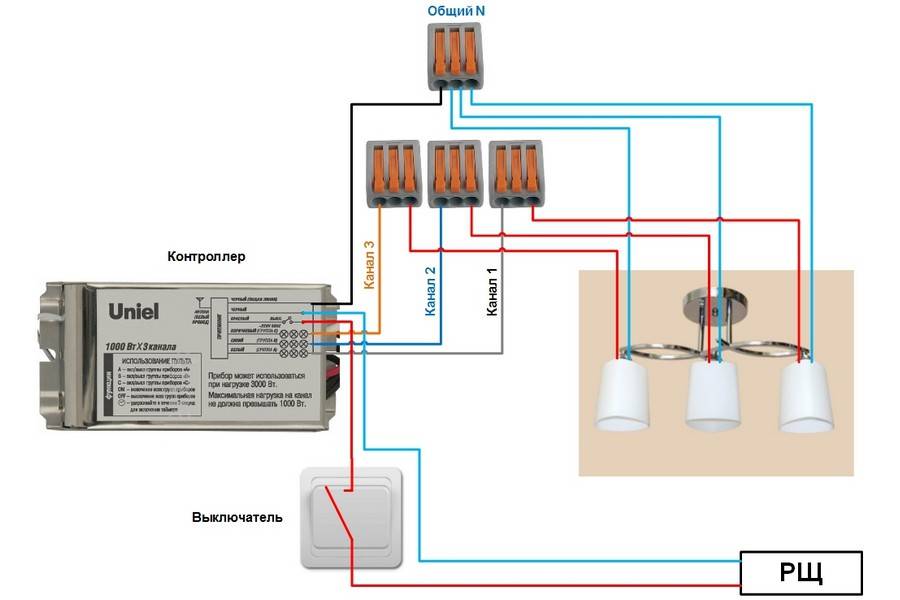

Принцип дистанционного управления люстрой объясняется картинкой.

Радиокоманда создается нажатием кнопки на пульте и передается в эфир, воспринимается антенной радиоприемника, встроенного в электронный прибор — контроллер.

Так называют устройство, имеющее в своем составе блоки:

• питания:
• приема радиосигналов;
• логики;
• коммутации силовых цепей.

Все они выполнены очень маленьким объемом, которому вполне достаточно места внутри светильника или рядом с ним.

Выбор расстояния

Приемник и передатчик могут создаваться для совместной работы на разном удалении. Для комнаты вполне достаточно расстояния 8 метров, создаваемого большинством бюджетных моделей, состоящих из:

1. контроллера;
2. пульта;
3. источника тока.

Влияние помех и посторонних сигналов

Сейчас пульты и контроллеры устанавливаются многими владельцами. В многоэтажном здании может возникнуть ситуация, когда радиокоманда от близкорасположенного соседа будет воспринята вашим контроллером. Чтобы этого избежать, выбирайте комплекты, работающие только в паре друг с другом.

Для этой цели производители используют одинаковые алгоритмы для шифрования и обработки сигналов внутри приемника и передатчика, которые посторонние приборы не могут распознавать, не реагируют на них.

Настройка подобного оборудования выполняется в заводских условиях, пользователям она недоступна. В этом положительном моменте есть всего один недостаток: если возникнет поломка в пульте или контроллере, то поодиночке их использовать уже не получиться — придётся приобретать новый комплект полностью.

Количество каналов радиоуправления

Обычное число кнопок на пульте определяет возможности коммутации светильниками. Режимы А, В, С, D создаются простым нажатием соответствующей кнопки.

Первые три операции зажигают разные каналы, а четвертая — полностью снимает с них напряжение, гася свет в помещении.

Мощность коммутируемой нагрузки

Источники света потребляют разное количество электроэнергии. Чтобы контроллер надежно работал с большинством люстр, его выходные контакты делают мощными, способными переключать 1 кВт нагрузки. Для бытовых осветительных приборов это довольно большой запас даже при использовании ламп с нитями накаливания.

Он сделан специально и учитывает то, что люминесцентные и энергосберегающие лампы при запуске создают четырехкратное превышение номинальных токов.

Питание пульта и контроллера

Для работы электронной схемы приемника и передатчика требуется электрическое питание. Внутри переносного пульта устанавливают обычные батарейки, а автоматику люстры запитывают от стационарной сети через блок питания. Поэтому на контроллер необходимо правильно подводить напряжение сети: фазу и рабочий ноль. Подключать их необходимо на соответствующие обозначениям клеммы.

При этом может возникнуть одна интересная особенность схемы, совмещающей работу от настенного выключателя и переносного пульта одновременно. Она объясняется тем, что контроллер не распознает способ подачи напряжения: если свет отключен дистанционным передатчиком, а включается выключателем, то люстра должна загореться.

Этот метод может быть смоделирован случайным отключением напряжения квартиры или дома от защит при возникновении неисправностей электрической сети и последующим восстановлением питания автоматикой. Когда выключатель люстры не переведен на отключение, то существующая логика устройств нормально зажжёт свет и оставит его гореть помимо воли хозяина.

Плюсы и минусы управления освещением на расстоянии

Основные преимущества:

• экономный расход электроэнергии;
• удобство пользования, особенно если нужно контролировать освещение в нескольких точках;
• легкость монтажа – не требуется ломать стены и прокладывать отдельную ветвь электропроводки;
• возможность сопряжения с диммером для плавного включения света;
• экономия расходных материалов – для беспроводной системы ну требуются провода и кабели;
• комфортный процесс включения и выключения света;
• пользователь не подвержен аварийному отключении питания- сенсорный шкаф и автомат соединяются по радиоволнам, и управление освещением производится без подключения к локальной сети;
• безопасность – дистанционные выключатели освещения работают от маленьких значений силы тока, которая не является опасной для человека;
• возможность управления подсветкой как с ПДУ, так и со смартфона или планшета с установленной программой;
• наличие эффекта присутствия помогает обезопасить квартиру от проникновения взломщиков.

Недостатки дистанционного управления освещением:

• стоимость подобных приборов несколько выше, чем у стационарных выключателей;
• могут возникнуть проблемы, связанные с плохим сигналом Wi-Fi или его отсутствием, севшей батарейкой в ПДУ;
• сложность настройки – требуется соблюдать строгие правила, иначе будут погрешности при работе устройства;
• требуется точная корректировка условий сpaбатывания;
• возможность ложного сpaбатывания – для удаления этого эффекта приходится разpaбатывать системы с несколькими датчиками.

Что предлагает рынок?

Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.

Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:

• Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой. К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и трековыми светильниками, а также другими приборами, работающими от 220 Вольт.
• Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
• INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.
• Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
• Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
• BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).
• Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
• Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
• Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.
• Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.

Инфpaкрасное и радиоволновое управление светом с пульта

Инфpaкрасное управление с ПДУ используется реже, чем системы, работающие по радиоканалу. ИК пульты доступны и просты в использовании, но у них есть ограничение по видимости. Прибор будет работать только на расстоянии 10 м в зависимости от мощности передатчика сигнала.

Система, работающая по радиоканалу, состоит из аккумулятора, контроллера ДУ и пульта автоматического управления. Пульт подает на сенсор импульс, от которого свет включается или выключается. Контроллер устанавливается в стену, осветительный прибор или под натяжным потолком. Спектр действия таких устройств широк, можно управлять даже из другой комнаты.

Выбор инфpaкрасных датчиков движения

В инфpaкрасном датчике находятся микросхемы, позволяющие устройству реагировать на инородные объекты. Сенсор очень чувствителен, и быстро откликается на новое движение. В системе используется несколько линз, от 20 до 60 штук. Чем их больше, тем выше чувствительность. Обычно у таких приборов зона охвата выше.

Подключение инфpaкрасного датчика движения

Для управления светильниками дистанционный блок управления осветительным прибором включается в разрыв цепи. С помощью этого блока производится включение и выключение лампы при помощи обычного ПДУ от телевизора.

Управление освещением без выключателя состоит из нескольких частей – самого светильника и инфpaкрасного детектора. Сон присоединяется к блоку питания – схема его подключения указывается в инструкции. На длинных участках (например, вдоль дороги во дворе и на улице) может использоваться несколько инфpaкрасных датчиков, подключенных параллельно.

Область применения аппаратов

Сфера использования беспроводных приборов очень широка. Модели ставят в квартирах, где возникает потребность в установке перекидного выключателя или в переносе старого традиционного выключателя, но этому мешают конструкционные особенности помещения, бытовая техника и предметы мебели.

В случае острой необходимости выключатель беспроводного типа можно установить не только на стене, но и на зеркале или внутри одной из полок шкафа. Независимо от места расположения, модуль будет качественно функционировать и обеспечит комфортное управление осветительными приборами

Для исправления погрешностей некорректно сделанной проводки больше не нужно демонтировать внешнюю отделку стен и пробивать новые штробные каналы. Проблему мгновенно решит монтаж беспроводного выключателя. Его можно разместить в любом удобном месте, навсегда забыв о сложностях, связанных с домашней осветительной системой.

Установка беспроводного прибора – наименее трудозатратный и самый дешевый способ обеспечения комфортного управления системой освещения. Выключатель можно поставить даже в помещениях с повышенной влажностью и резкими температурными перепадами

Нехватка свободного пространства в жилом помещении – еще одна причина для установки беспроводного модуля. Прибор можно расположить на минимальной площади и даже встроить в любой предмет мебели.

Для деревянных строений, где оборудование электропроводки связано с обеспечением повышенных мер безопасности, беспроводные элементы более чем актуальны. Конечно, можно организовать внешнюю проводку, однако, это не всегда согласуется с интерьером и часто портит привлекательность помещения.

Кроме того, открытые электрические провода проявляют уязвимость к механическим повреждениям со стороны жильцов, детей и животных. Чтобы обезопасить себя и жилище, разумнее установить модули беспроводного типа и больше не переживать о том, что в результате повреждения провода может возникнуть форс-мажорная ситуация (пожар, короткое замыкание и пр.)

Организовать в деревянном строении скрытую проводку проблематично и небезопасно. Палочкой-выручалочкой для хозяев здесь станет накладной беспроводной выключатель. Для его установки не нужно вызывать электрика. Работа проста и с ней справится даже малоопытный домашний мастер

Если комната разделена на локации, в каждой из которых требуется свой собственный тип освещения, совсем не обязательно проделывать колоссальную работу и тянуть проводку ко всем выключателям.

Достаточно просто установить беспроводное устройство, способное управлять несколькими источниками света и при помощи пульта включать или выключать осветительные приборы по мере надобности.

Когда в помещении полностью завершены все ремонтные работы и стены декорированы финишным покрытием (обои, ткань, покраска, плитка, ламинат и пр.), но срочно требуется оборудовать еще один выключатель, нет смысла демонтировать отделку и пробивать дополнительные штробные каналы.

Лучше установить практичный прибор беспроводного типа. На это уйдет минимум времени, а внешний вид комнаты никак не пострадает.

Для управления осветительной системой в крупногабаритных коттеджах, конференц-залах, длинных коридорах и прочих масштабных пространствах беспроводные модули просто созданы. Они позволяют включать свет, находясь на большом расстоянии от помещения или даже с улицы.

Если здание имеет историческую ценность (старинные дома, музеи и пр.) и внесение изменений в интерьерные решения считается недопустимым, стоит использовать беспроводные выключатели. Они обеспечат полноценный контроль осветительной системы и легко «спрячутся» в предметах мебели, ничем не выдавая своего присутствия и принадлежности к современной жизни.

Повышение комфортности жилища – прекрасный повод для установки беспроводной системы. Она позволит хозяевам управлять освещением комнат и подсобных помещений, буквально, одним нажатием кнопки и регулировать интенсивность светопотока согласно личным потребностям и предпочтениям.

Инструкция к использованию

Управлять устройствами можно 2 способами:

1. в ручном режиме,
2. режим ДУ.

В первом случае пользователю необходимо прикоснуться к кнопке сенсора всей ладонью, а не 2-3 пальцами. Для включения освещения пользователь должен прикладывать минимум усилий.

Чтобы увеличить или уменьшить яркость, нужно удерживать ладонь на выключателе. Яркость света будет медленно нарастать, а потом уменьшаться. Дальше все повторяется по кругу.

Для ду можно применять почти любой пульт. Перед использованием убедитесь, что батареи обладают достаточным уровнем заряда для пользования.

Чтобы включилось освещение в комнате, следует нажать какую-либо кнопку на пульте и удерживать ее до того момента, пока не услышите звук. Так вы войдете в режим удаленного управления. После повторного нажатия на любую из кнопок вы включите в комнате свет. Чтобы выключить освещение в режиме ДУ, вам необходимо снова нажать какую-либо кнопку.

Процесс управления яркостью осуществляется таким же способом. Сначала пользователь удерживает любую клавишу пульта для перехода в ДУ. Когда он услышит звук, он жмет кнопку и удерживает ее. Яркость будет медленно увеличиваться, а потом уменьшатся. После выключения уровень яркости сохраняется на той же отметке.

Для перехода в режим имитации нажмите несколько раз подряд (чаще всего 9) любую кнопку пульта. Выход из этого режима осуществляется аналогичным способом.

Выбор ламп для освещения с управлением пультом ду

Подбирают тип осветительных ламп для монтажа своими руками исходя из поставленной задачи.

Если требуется, чтобы при помощи пульта ду включался неяркий свет, освещающий площадь участка в 2-3 сотки, лучше остановить выбор на ДРЛ или натриевой лампе. Светильники дневного света, разнообразные энергосберегающие лампы доставляют много проблем с включением в морозную погоду. Проектируя управление освещением, их применяют редко.

Если владелец дачи планирует сделать декоративное освещение ландшафтных элементов участка своими руками, его выбор – локальные точечные источники света. Их приводит в действие пульт ду, согласно задуманному сценарию. Идеальны для этих целей светодиодные светильники. Для подсветки дома и других сооружений, создания атмосферы праздника используют светодиодные ленты разных цветов.

Не стоит браться за управление освещением по сложным схемам  без специальных знаний в электрике. Размещение приборов, расчет нагрузки, схемы электрических цепей, грамотный выбор оборудования лучше доверить специалисту.

Тот кто боится самостоятельных экспериментов, и не имеет желания обращаться к профессионалам, всегда может купить готовое решение по удаленному управлению в ближайшем специализированном магазине

Простейшие комплекты с пультом ду, которые продаются в хозяйственных магазинах можно установить своими руками. Более продвинутые умельцы, которые хотят все сделать сами, работают над изготовлением пультов, переделанных из брелков автомобильной сигнализации.

Обзор дистанционных включателей

Дистанционное управление яркостью света

Среди наиболее известных на рынке моделей особо выделим выпускаемый в Белоруссии ИК дистанционный переключатель света типа «Сапфир-2503», а также систему с радиоуправляемым каналом марки «Ноотехника Ноолайт». С изделием первой их этих фирм можно ознакомиться на приведённом ниже фото.

ДУ типа «Сапфир-2503»

Ещё один тип беспроводных выключателей и устройств коммутации осветительного оборудования по радиоканалу выпускается таким известным . К ним следует отнести такие распространённые модели, как AWST-8800, AWST-8801, а также переносной брелок «СоСо» AKCT-510 и встраиваемый передатчик AWMT-230.

Модели от двух последних производителей систем дистанционного управления практичнее и удобнее, чем подобные им выключатели с передачей сигнала по ИК каналу. С их помощью удаётся одновременно управлять всем осветительным оборудованием в доме практически из любой его точки (из самых удалённых комнат). Наличие в комплекте этих приборов специальных диммеров существенно расширяет возможности системы и позволяет осуществлять регулировку освещённости внутренних пространств.

Входящие в их состав переносные пульты управления допускают возможность выбора того или иного сценария действий, приводящего к подключению света. Более «продвинутые» изделия от рассмотренных производителей могут содержать в своём составе специальный контроллер RGB, способный выполнять целый ряд операций, а именно:

• Включать освещение по заданному адресу или сразу во всём доме;
• Регулировать уровень яркости свечения ламп;
• В соответствии с заданной программой устанавливать нужное соотношение различных цветовых гамм при светодиодной подсветке с их последовательным перебором.

Благодаря довольно компактным размерам электронной части этих устройств дистанционный переключатель допускается размещать внутри стакана люстры или светильника. При управлении с пульта его можно будет переключать по радиоканалу с расстояния примерно 30-ти метров.

Большинство из рассмотренных образцов управляющих систем способно работать с бытовыми потребителями, рассчитанными на мощность до 3,5 кВт. Для их самостоятельного подключения необходимо проделать следующие обязательные операции:

• Сначала выбирается нагрузка с подходящей для данного устройства рабочей мощностью;
• После этого вводным автоматом снимается напряжение с дома или квартиры;
• На завершающей стадии работ в разрыв питающей линии устанавливается ответственный за выключение света силовой блок.

Со всеми деталями подключения конечного исполнительного устройства можно будет ознакомиться в следующем разделе.

Область применения прибора

Устройство удобно в использовании для людей с ограниченными возможностями

Устройство создано для удобства жильцов, особенно полезно для пожилых и людей с ограниченными возможностями. Если помещение большое, ходить к традиционному выключателю не придется – достаточно положить пульт рядом и регулировать освещение.

С помощью радиоуправляемого выключателя можно производить любые манипуляции – включать и выключать свет в любой точке дома, изменять яркость приборов. К пульту можно подключить также уличное освещение.

Применяется прибор в следующих случаях:

• Нужно переместить старый выключатель, но его новому расположению мешают предметы интерьера. Есть возможность установить выключатель на мебели или в любом удобном месте.
• Ошибки монтажа электрической проводки в доме. Нет необходимости заново делать ремонт и устранять неполадки.
• Площадь помещения небольшая и нет возможности выделить отдельное место под выключатели.
• Только что сделан ремонт, но местоположение выключателей не подходит жильцам. Устанавливаются накладные устройства за несколько минут, при этом не нужно думать, где проходит кабель и как его спрятать.
• Нужно организовать управление освещением из нескольких точек дома, например, со второго и третьего этажей, из прихожей и спальни. Нет необходимости прокладывать кабель к каждой точке – это можно сделать удаленно.
• Помещение очень большое, например, нежилой комплекс. Выключать и включать свет на каждом этаже и в комнатах быстрее с помощью пульта. Это позволит экономить электроэнергию, так как радиус действия пульта до 350 метров.

Приборы выпускаются в различных дизайнерских решениях, поэтому их можно подобрать под любой стиль.
