Провода и кабели маркируют буквами
Первая буква — материал жилы:
- А — алюминий
- Буквы нет — медь
Вторая буква — в обозначении провода:
- П — провод (ПП — плоский провод)
- К — контрольный
- М — монтажный
- МГ — монтажный с гибкой жилой
- П(У или Ш) — монтажный с гибкой жилой
Третья буква — в обозначении провода и кабеля; материал изоляции жил:
- В или ВР — поливинилхлоридная (ПВХ)
- П — полиэтиленовая
- Р — резиновая
- Н или НР — найритовая (негорючая резина)
- Ф — фальцованная (металлическая) оболочка
- К — капроновая
- Л — лакированная
- МЭ — эмалированная
- О — оплетка из полиамидного шелка
- Ш — изоляция из полиамидоного шелка
- С — из стекловолокна
- Э — экранированная
- Г — с гибкой жилой
- Т — с несущим тросом
Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода.
Четвертая буква — особенности конструкции:
- А — асфальтированный
- Б — бронированными лентами
- Г — гибкий (провод), без защитного покрова (силовой кабель)
- К — бронированный круглыми проволоками
- О — в оплетке
- Т — для прокладки в трубах
Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра — число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).
В обозначении шнуров обязательно должна быть буква Ш.
Расшифровка
Ассортимент проводниковой и кабельной продукции крайне велик. Поэтому для систематизации применяются специальные маркировки. В случае кабеля NYM расшифровка каждой буквы будет следующей:
- N — это знак немецкого стандарта (Normenleitung), свидетельствующий о том, что изделие прошло ряд проверок и по своим параметрам соответствует заявленным характеристикам. В комплекте с силовым кабелем NYM всегда присутствует сертификат соответствия международным стандартам качества.
- Y означает, что для изготовления изоляции применяется поливинилхлорид (ПВХ). Особенностью этого материала является влагостойкость и отсутствие реакции с кислотами, спиртами, бензином, различными газами.
- М означает наличие защитной оболочки, рассчитанной на небольшие деформации. Что делает электрический кабель NYM подходящим для монтажных работ.
На оболочке может присутствовать надпись VDE. Это аббревиатура Союза немецких электротехников (Verband Deutscher Elektrotechniker). Маркировка VDE информирует о том, что оболочка не поддерживает горение, допустимо применение в пожароопасных помещениях и изделие соответствует всем международным стандартам.
Маркировка электрического кабеля NYM зависит от наличия заземления и может содержать символ J или O. При этом символ O в маркировке может и не указываться, так как он информирует лишь об отсутствии провода, предназначенного для подключения заземления. Символ J свидетельствует о наличии такого проводника, поэтому указывается всегда.
Кабель NYM-J характеризуется наличием жилы защитного заземления желто-зеленого цвета. Наполнение может быть из термоэластопласта, невулканизированной резины или высоконаполненного пластиката. Такая изоляция исключает образование трещин в процессе эксплуатации, повышает гибкость, придает правильную круглую форму.
К маркировке может добавляться приписка ОЖ. Она означает, что используемые жилы однопроволочные, а значит менее гибкие, чем многопроволочные.
Таким образом, завод изготовитель закладывает всю необходимую информацию в название провода NYM, описание которого содержит сведения о свойствах оболочки, количестве жил и сечении.
Например, маркировка NYM-J 3х3,5-0,88 означает, что это стандартный электрокабель с наружной оболочкой из ПВХ, тремя жилами сечением 3,5 мм² на напряжение 0,88 кВ и заземлением.
Конструкция
Для лучшего понимания конструкции кабеля NYM рассмотрим его устройство на конкретном примере.

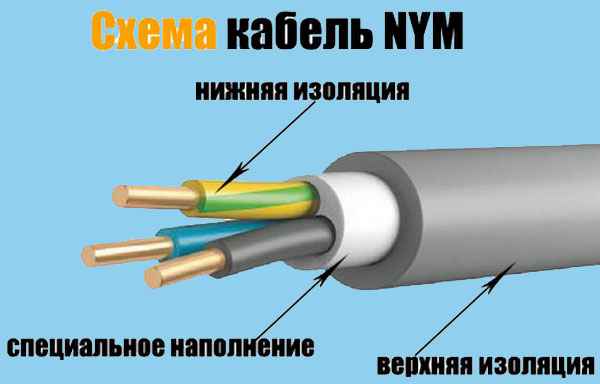

Рис. 1: конструкция кабеля NYM
Как видите на рисунке, данная марка имеет следующее расположение элементов:
- 1 – токоведущая жила, которая выполнена из меди, их количество зависит от конкретной модели кабеля NYM и может варьироваться от 1 до 5 проводников, у некоторых заводов можно встретить модели с 7 проводниками. Сечение жил может варьироваться от 1,5 мм2 до 35 мм2 каждая из жил равнозначна по габаритам. При площади сечения до 10 мм2 включительно жила изготавливается монолитным проводником. А от 16 мм2 и более выполняется из нескольких скрученных проволок.
- 2 – изоляция проводников, изготавливается из поливинилхлорида и характеризуется различным окрасом, в зависимости от назначения каждой из жил. Конкретная маркировка для каждого типа приведена в таблице ниже:
Таблица: цветовая маркировка жил кабеля
| Цвет наружной изоляции проводника | Назначение |
| синий | Нейтраль (N) |
| жёлто-зелёный | Проводник защитного заземления (PE) |
| чёрный, коричневый, серый | Фазные проводники. |
- 3 — герметизирующий слой, выполняется из не вулканизированной мелонаполненной резины, обеспечивает дополнительную изоляцию и предотвращает проникновение влаги извне. За счет этого наполнителя кабель NYM удерживает круглую форму, а также не подвержен горению.
- 4 – наружная оболочка, выполнена из листового пластика и предназначена для защиты от механических воздействий и агрессивных веществ. Ее границы определяют общую площадь сечения NYM, которая зависит как от количества жил, так и от размеров изоляции на проводах и в промежуточном слое. Данный параметр влияет на возможность расположения в нишах, пустотах, лотках и т.д. Площадь сечения кабеля не всегда постоянна, но приблизительные размеры можно определить из таблицы:
Таблица: геометрические параметры элементов некоторых кабелей NYM
| Количество жил и сечение каждой | Номинальная толщина изоляции, мм | Номинальная толщина промежуточного слоя, мм | Номинальная толщина оболочки, мм | Номинальное сечение кабеля ,мм2 | |
| Минимум | Максимум | ||||
| 2х1,5 | 0,6 | 0,4 | 1,4 | 8,4 | 9,8 |
| 2х2,5 | 0,7 | 0,4 | 1,4 | 9,8 | 11 |
| 3х1,5 | 0,6 | 0,4 | 1,4 | 8,8 | 10,5 |
| 3х2,5 | 0,7 | 0,4 | 1,4 | 10 | 11,5 |
| 3х4 | 0,8 | 0,4 | 1,4 | 11,5 | 13 |
| 4х1,5 | 0,6 | 0,4 | 1,4 | 9,5 | 11 |
| 4х2,5 | 0,7 | 0,4 | 1,4 | 11 | 12,5 |
| 4х4 | 0,8 | 0,4 | 1,6 | 12,5 | 14,5 |
| 4х6 | 0,8 | 0,6 | 1,6 | 14,5 | 16,5 |
| 5х1,5 | 0,6 | 0,4 | 1,4 | 9,9 | 12 |
| 5х2,5 | 0,7 | 0,4 | 1,4 | 11,5 | 13,5 |
| 5х4 | 0,8 | 0,6 | 1,6 | 14 | 16,5 |
| 5х6 | 0,8 | 0,6 | 1,6 | 15,5 | 18 |
Кабель силовой установочный NYY
Применение кабеля NYY:
Кабель силовой установочный NYY в оболочке, не содержащей свинца, не поддерживает горения (DIN VDE 0482-265-1 и 265-2-1). Силовой и контрольный, сигнальный, распределительный, соединительный, установочный кабель. Для использования в электростанциях, промышленных сооружениях, распределительных сетях, неподвижных установках, вне, внутри помещения, под землей, в бетоне и воде. Устойчив к случайным попаданиям (например, брызгам) масел и топлива.
Напряжение Uo/U:
0.6/1 кB
Тестовое напряжение:
4 кВ
Строение кабеля NYY:
- Медная жила, круглая/секторная, многопроволочная/моножила
- ПВХ изоляция жил
- Внутренняя оболочка
- ПВХ внешняя оболочка, цвет — черный
Цвета жил:
NYY-J — с желто-зеленой защитной жилойNYY-O — без защитной жилы
- 1 жила: NYY-O черная, NYY-J желто-зеленая
- 2 жилы: NYY-O черная, синяя
- 3 жилы: NYY-O: черная, синяя, коричневая; NYM-J: желто-зеленая, черная, синяя
- 4 жилы: NYY-O: черная, синяя, коричневая, черная; NYM-J: желто-зеленая, черная, синяя, коричневая
- 5 жил: NYY-J: желто-зеленая, черная, синяя, коричневая, черная
- 7 и более жил: NYM-O: черные, с белой нумерацией; NYM-J: черные, с белой нумерацией, одна жила желто-зеленая
Конфигурация проводников:
согласно VDE 0295
- RE — круглая моножила
- RM — круглый, многопроволочный
- SM — секторный, многопроволочный
Производитель кабеля NYY:
Pirelli
Основные технические характеристики кабеля NYY:
- Диапазон рабочих температур — от -40°С до +70°С;
- Максимальная температура при коротком замыкании не дольше 5 сек. (<= 300 кв. мм);
- Максимальная температура при коротком замыкании не дольше 5 сек. (> 300 кв. мм);
- Не поддерживающий горения (DIN VDE 0482-265-1 и 265-2-1);
- Оболочка не содержит свинца;
- Минимальный радиус изгиба примерно 4хD кабеля;
- Устойчив к воздействию УФ лучей;
- Минимальная температура монтажа -5°С;
- Использование в бетоне, в кабельных каналах, под землей, в трубах, в быту, на открытом воздухе, в воде.
| Количество жил и их сечение | Тип проводника | Толщина изоляции | Толщина оболочки | Внешний диаметр | Сопротивление при 20 °С | Сопротивление при 70 °С | Индуктивность | Допустимая токовая нагрузка в земле | Допустимая токовая нагрузка на воздухе | Общий вес |
| n x кв.мм | мм | мм | мм | Ω/км | Ω/км | mH/км | А | А | кг/км | |
| 1×4 | RE | 1,0 | 1,8 | 9 | 4,61 | 5,52 | 0,459 | 50 | 36 | 120 |
| 1×6 | RE | 1,0 | 1,8 | 9 | 3,08 | 3,69 | 0,431 | 62 | 46 | 155 |
| 1×10 | RE | 1,0 | 1,8 | 10 | 1,83 | 2,19 | 0,399 | 82 | 62 | 190 |
| 1×16 | RM | 1,0 | 1,8 | 11 | 1,15 | 1,38 | 0,371 | 105 | 83 | 260 |
| 1×25 | RM | 1,2 | 1,8 | 13 | 0,727 | 0,870 | 0,35 | 136 | 111 | 360 |
| 1×35 | RM | 1,2 | 1,8 | 14,0 | 0,524 | 0,627 | 0,333 | 163 | 136 | 490 |
| 1×50 | RM | 1,4 | 1,8 | 16,0 | 0,387 | 0,463 | 0,325 | 193 | 166 | 650 |
| 1×70 | RM | 1,4 | 1,8 | 17,0 | 0,268 | 0,321 | 0,309 | 237 | 210 | 860 |
| 1×95 | RM | 1,6 | 1,8 | 19,0 | 0,193 | 0,232 | 0,302 | 284 | 259 | 1150 |
| 1×120 | RM | 1,6 | 1,8 | 21,0 | 0,153 | 0,184 | 0,294 | 323 | 301 | 1400 |
| 1×150 | RM | 1,8 | 1,8 | 23,0 | 0,124 | 0,150 | 0,290 | 363 | 345 | 1700 |
| 1×185 | RM | 2,0 | 1,8 | 25,0 | 0,0991 | 0,121 | 0,287 | 411 | 389 | 2100 |
| 1×240 | RM | 2,2 | 1,8 | 27,0 | 0,0754 | 0,0930 | 0,281 | 477 | 475 | 2650 |
| 1×300 | RM | 2,4 | 1,9 | 30 | 0,0601 | 0,0754 | 0,279 | 537 | 545 | 3300 |
| 1×400 | RM | 2,6 | 2 | 34 | 0,047 | 0,0607 | 0,275 | 612 | 636 | 4200 |
| 1×500 | RM | 2,8 | 2,1 | 38 | 0,0366 | 0,0495 | 0,272 | 689 | 730 | 5300 |
| 2×1,5 | RE | 0,8 | 1,8 | 12 | 12,1 | 14,5 | 0,343 | 32 | 20 | 210 |
| 2×2,5 | RE | 0,8 | 1,8 | 12 | 7,41 | 8,87 | 0,317 | 42 | 27 | 250 |
| 2×4 | RE | 1,0 | 1,8 | 15 | 4,61 | 5,52 | 0,316 | 54 | 37 | 360 |
| 2×6 | RE | 1,0 | 1,8 | 15 | 3,08 | 3,69 | 0,298 | 68 | 48 | 400 |
| 2×10 | RE | 1,0 | 1,8 | 17 | 1,83 | 2,19 | 0,278 | 90 | 66 | 560 |
| 2×16 | RE | 1,0 | 1,8 | 19 | 1,15 | 1,38 | 0,262 | 116 | 89 | 750 |
| 2×25 | RM | 1,2 | 1,8 | 24 | 0,727 | 0,870 | 0,257 | 150 | 118 | 1150 |
| 3×1,5 | RE | 0,8 | 1,8 | 12 | 12,1 | 14,5 | 0,343 | 25 | 18 | 230 |
| 3×2,5 | RE | 0,8 | 1,8 | 13 | 7,41 | 8,87 | 0,317 | 34 | 24 | 280 |
| 3×4 | RE | 1,0 | 1,8 | 16 | 4,61 | 5,52 | 0,316 | 44 | 32 | 410 |
| 3×6 | RE | 1,0 | 1,8 | 16 | 3,08 | 3,69 | 0,298 | 55 | 41 | 460 |
| 3×10 | RE | 1,0 | 1,8 | 18 | 1,83 | 2,19 | 0,278 | 75 | 56 | 660 |
| 3×16 | RE | 1,0 | 1,8 | 20 | 1,15 | 1,38 | 0,262 | 98 | 74 | 900 |
| 3×25 | RM | 1,2 | 1,8 | 19,2 | 0,727 | 0,870 | 0,257 | 128 | 100 | 1350 |
| 3×35 | SM | 1,2 | 1,8 | 22,2 | 0,524 | 0,627 | 0,248 | 155 | 122 | 1350 |
| 3×50 | SM | 1,4 | 1,8 | 26,0 | 0,387 | 0,463 | 0,247 | 184 | 149 | 1800 |
| 3×70 | SM | 1,4 | 2,0 | 30,0 | 0,268 | 0,321 | 0,238 | 225 | 188 | 2450 |
| 3×95 | SM | 1,6 | 2,1 | 34,0 | 0,193 | 0,232 | 0,238 | 271 | 232 | 3350 |
| 3×120 | SM | 1,6 | 2,2 | 36,0 | 0,153 | 0,184 | 0,233 | 309 | 268 | 4100 |
| 3×150 | SM | 1,8 | 2,3 | 40,0 | 0,124 | 0,150 | 0,233 | 348 | 308 | 5000 |
| 3×185 | SM | 2,0 | 2,5 | 45,0 | 0,0991 | 0,121 | 0,233 | 394 | 354 | 6250 |
| 3×240 | SM | 2,2 | 2,7 | 51,0 | 0,0754 | 0,0930 | 0,231 | 458 | 419 | 8050 |
| 3×25/16 | RM/RE | 1,2/1,0 | 1,8 | 26,0 | 0,727/1,150 | 0,870 | 0,274 | 128 | 100 | 1500 |
| 3×35/16 | SM/RE | 1,2/1,0 | 1,8 | 26,0 | 0,524/1,150 | 0,627 | 0,261 | 155 | 122 | 1750 |
| 3×50/25 | SM/RM | 1,4/1,2 | 1,9 | 31,0 | 0,387/0,727 | 0,463 | 0,263 | 184 | 149 | 2450 |
| 3×70/35 | SM | 1,4/1,2 | 2,0 | 32,0 | 0,268/0,524 | 0,321 | 0,254 | 225 | 188 | 2900 |
| 3×95/50 | SM | 1,6/1,4 | 2,1 | 37,0 | 0,193/0,387 | 0,232 | 0,253 | 271 | 232 | 3900 |
Обзор производителей
Сегодня российские оптовые и розничные продавцы предлагают купить силовой кабель NYM, выпускаемый как зарубежными, так и местными производителями. Напомним, что изготовление этой проводной марки регламентировано стандартом ФРГ — DIN VDE 0250 (часть 204), который устанавливает не жесткие, а средние параметры для толщины изоляционного и наружного слоя, при условии, что они не меньше номинального значения. Если NYM производится в России, то предприятие получает специальный сертификат-разрешение от немецкой стороны. Локальные требования к кабелю NYM определены собственными ТУ заводов-изготовителей, а также ГОСТ 23286 и ГОСТ IEC 60227-4-2011, которые, в отличие от DIN VDE, определяют точные номинальные показатели для диаметра провода по изолятору и оболочке с наименьшими допусками.
Среди наиболее известных зарубежных предприятий следует упомянуть производителей из Турецкой республики — Denizli Cable LTD, ФРГ — Lapp Kabel, TKD Kabel, Helukabel, Каbeltec, Франции — Nexans и Сербии — Novkabel AD. В РФ лицензией на изготовление силового провода NYM обладают Псковкабель, Севкабель, Камкабель, Электрокабель и другие. Все импортные изделия обязательно маркированы аббревиатурой VDE.
Во время приобретения кабельной продукции важно обращать внимание на точность написания марки NYM. Дело в том, что на рынке присутствует значительное число «клонов», которые изготовлены по ТУ и не лицензированы по стандартам VDE, например, NUM, HUM, НУМ, НЮМ. Подделки чаще всего имеют проблемы с качеством резинового компаунд-заполнителя, который производится из дешевых материалов или по не оригинальной «рецептуре»
В результате заполняющий пластификатор может выделяться наружу кабеля, образовывая маслянистые пятна. В случае нарушения технологии изготовления изоляционного и наружного слоев, эти оболочки становятся хрупкими, что приводит к преждевременному выходу изделия из строя или форс-мажору в виде оплавления, задымления или даже возгорания
Подделки чаще всего имеют проблемы с качеством резинового компаунд-заполнителя, который производится из дешевых материалов или по не оригинальной «рецептуре». В результате заполняющий пластификатор может выделяться наружу кабеля, образовывая маслянистые пятна. В случае нарушения технологии изготовления изоляционного и наружного слоев, эти оболочки становятся хрупкими, что приводит к преждевременному выходу изделия из строя или форс-мажору в виде оплавления, задымления или даже возгорания.
| Нужен проверенный кабель NYM? Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 |
Применение
Кабель NYM применяется в качестве устройства для передачи электрической энергии в силовых цепях. Широкое распространение данная марка получила в электроснабжении как бытовых, так и промышленных объектов. За счет разнообразного конструктивного исполнения может устанавливаться для однофазных и трехфазных цепей, как с выделенным заземляющим или нулевым проводником, так и без таковых.
Рис. 3. применение NYM для однофазных и трехфазных потребителей

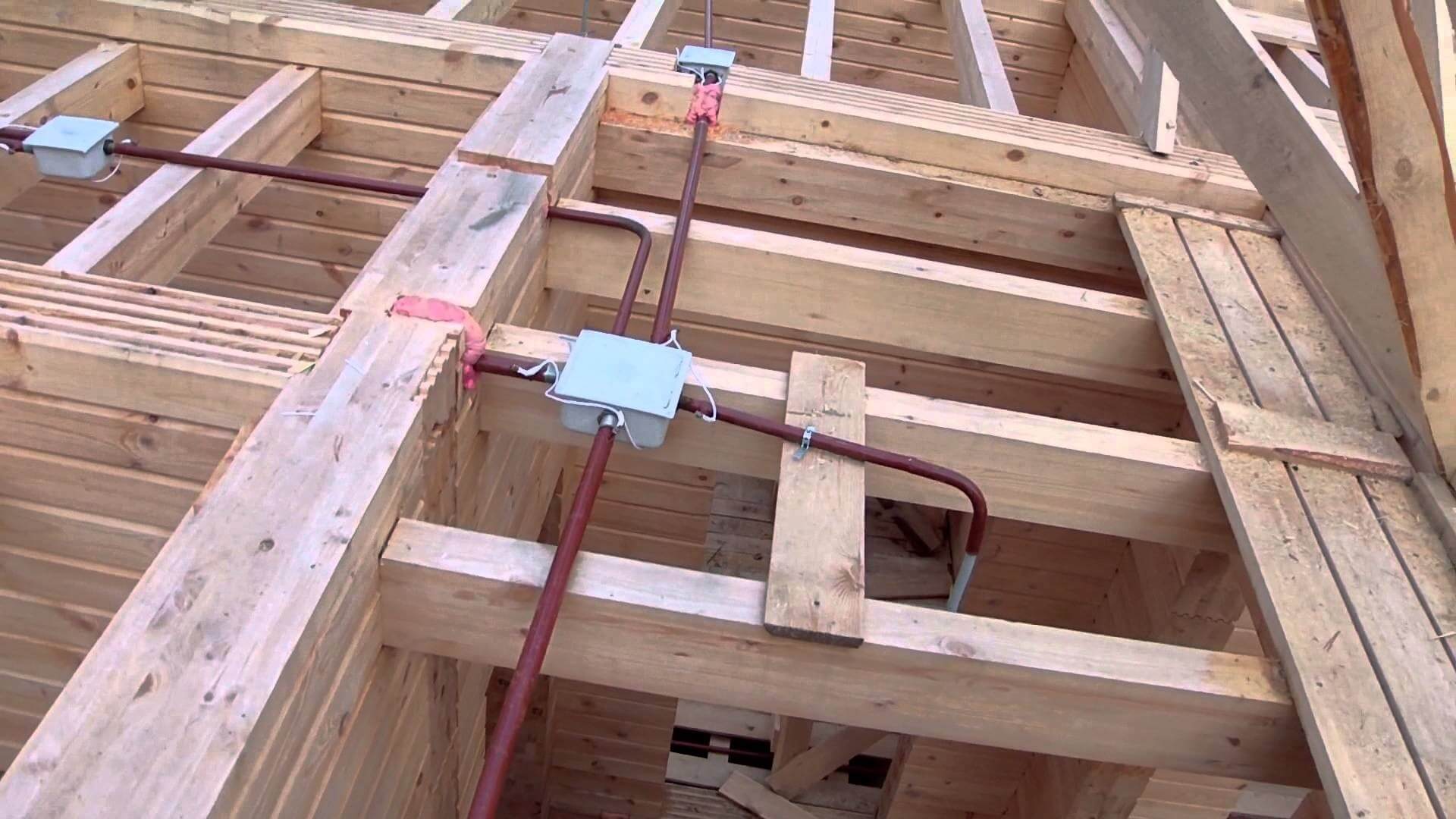

NYM применяется для изготовления проводки, как внутреннего, так и наружного размещения. В первом случае закладка в стенах выполняется стандартным способом без необходимости использования дополнительных приспособлений. Наружное крепление осуществляется также по открытым участкам стен, но в отличии от других марок кабельно-проводниковой продукции не требует дополнительной защиты и изоляции при помощи тех же кабель-каналов, гофры и т.д., так как количество слоев диэлектрика и так обеспечивает достаточный уровень изоляции. Исключением для наружной установки являются стены из горючего материала и те участки, на которых NYM проходит под прямыми солнечными лучами и его необходимо защитить от ультрафиолета.
Может устанавливаться в качестве токоведущего элемента в пожаро- и взрывоопасных помещениях каких-либо объектов. Где установка других типов кабельно-проводниковой продукции не допускается.
Описание и конструкция кабеля силового NYM
NYM — кабель силовой с медными токопроводящими жилами с изоляцией и оболочкой из ПВХ-пластиката с дополнительным заполнением из эластичного материала между скрученными жилами и оболочкой.
К обозначению кабеля, имеющего желто-зеленую жилу для заземления, добавляется через дефис буква «J», не имеющего жилу заземления – буква «О».
Кабели NYM могут иметь от одной до семи жил сечением от 1,5 мм 2 до 35 мм2. Жилы сечением до 10 мм2 выполняются монолитными, сечением 16 мм2 и выше – скрученными из отдельных проволок. Все жилы в кабеле выполняются одного сечения. Одно- и двухжильные кабели выполняются только в исполнении «О» (без жилы заземления), остальные – как с жилой заземления, так и без неё.
Изолированные жилы должны иметь отличительную расцветку, указанную в таблице.
| Число жил | С жилой заземления | Без жилы заземления |
| 2 | Черный, голубой | |
| 3 | Желто-зеленый, черный, голубой | Коричневый, голубой, черный, |
| 4 | Желто-зеленый, черный, голубой, коричневый | Черный, голубой, коричневый, черный |
| 5 | Желто-зеленый, черный, голубой, коричневый, черный | Черный, голубой, коричневый, черный, черный |
Изолированные жилы кабелей NYM с числом жил, более одной, должны быть скручены. Поверх скрученных жил под оболочкой должен быть расположен слой из эластичного материала, который должен заполнять промежутки между жилами, закрывая их с определенной толщиной, и придавать сердечнику круглую форму. Как правило, промежуточный слой выполняется из невулканизированной мелонаполненной резины.
Цвет оболочки кабеля NYM из ПВХ-пластиката – светло-серый. Изолированные жилы, промежуточный слой и оболочка должны легко отделяться при разделке. С этой целью, а также для облегчения снятия оболочки путем надреза и отламывания, в оболочечный ПВХ-пластикат добавляют повышенное количество мела.
Конструктивные параметры отдельных сечений кабеля приведены в таблице.
| Сечение кабеля | Номинальная толщина изоляции, мм | Номинальная толщина промежуточного слоя, мм | Номинальная толщина оболочки, мм | Номинальное сечение,мм2 | |
| Минимум | Максимум | ||||
| 2х1,5 | 0,6 | 0,4 | 1,4 | 8,4 | 9,8 |
| 2х2,5 | 0,7 | 0,4 | 1,4 | 9,8 | 11 |
| 3х1,5 | 0,6 | 0,4 | 1,4 | 8,8 | 10,5 |
| 3х2,5 | 0,7 | 0,4 | 1,4 | 10 | 11,5 |
| 3х4 | 0,8 | 0,4 | 1,4 | 11,5 | 13 |
| 4х1,5 | 0,6 | 0,4 | 1,4 | 9,5 | 11 |
| 4х2,5 | 0,7 | 0,4 | 1,4 | 11 | 12,5 |
| 4х4 | 0,8 | 0,4 | 1,6 | 12,5 | 14,5 |
| 4х6 | 0,8 | 0,6 | 1,6 | 14,5 | 16,5 |
| 5х1,5 | 0,6 | 0,4 | 1,4 | 9,9 | 12 |
| 5х2,5 | 0,7 | 0,4 | 1,4 | 11,5 | 13,5 |
| 5х4 | 0,8 | 0,6 | 1,6 | 14 | 16,5 |
| 5х6 | 0,8 | 0,6 | 1,6 | 15,5 | 18 |
Проблемы при использовании
Основная проблема кабеля этой марки – невозможность применить групповую прокладку такого кабеля, поскольку при групповой прокладке NYM сразу теряются его огнестойкие качества. Отсюда возникает необходимость упаковывать каждый отдельный кабель в гофру, либо использовать кабельную продукцию другой марки, которая специально предназначена для групповой прокладки.
Но, если вам необходимо проложить только один кабель – то NYM прекрасно подходит для этой цели при ремонтных работах в здании, где имеются деревянные или другие легковоспламеняющиеся поверхности.
Еще довольно распространенная проблема при прокладке кабелей – помещения с повышенной влажностью. Но, если для многих марок кабеля это проблема, то именно NYM прекрасно подходит для таких помещений, поскольку его конструктивные особенности отлично предотвращают попадание какой-либо влаги внутрь кабеля. Описание кабеля NYM и особенности его эксплуатации можно найти в прилагаемой к кабелю документации.
Аналоги
Как мы уже говорили, ближайший отечественный аналог NYM — специально разработанная модификация ВВГ – ВВГнг (так и расшифровывается: ВВГ не горючий). Технические параметры обоих марок кабеля примерно одинаковы, но российский аналог в разы дешевле.
Помимо ВВГнг, можно воспользоваться кабелем КГВВ, которые также являются продуктом отечественного кабельного производства.
Как расшифровывается маркировка
Как вам уже известно, вся электротехническая продукция обязательно маркируется согласно установленным стандартам, помимо общепринятых стандартов, может быть использована внутренняя маркировка производителя. Любая маркировка кабеля (кроме цветовой) включает в себя буквы и цифры.
Последовательность этих символов может многое поведать посвященному человеку. Не является исключением и кабель NYM, расшифровка которого приводится ниже.
Несмотря на то, что все страны всегда старались унифицировать и стандартизовать условно-принятые обозначения, некоторые названия остались уникальными и выбиваются из общепринятых обозначений. Аббревиатура NYM как раз относится к таким названиям. Существует специально принятая общеевропейская система обозначений. Кабельная продукция, если исходить из данной системы, обозначается латинской буквой «H».
Однако, буквенное сокращение NYM все равно остается прежним, а берет такой кабель свою маркировку еще со старых обозначений, конкретнее – из немецкого стандарта производства и маркировки электротехнической продукции VDE 250 часть 204. При этом NYM расшифровывается следующим образом:
- 1. N – Normenleitung (немецкий стандарт VDE классификации кабеля)
- 2. Y – Isolierungder Ademaus Polyvinylchlorid (поливинилхлорид – материал изоляции жил)
- 3. М – Mantelleitung (обозначает монтажный кабель с защитной оболочкой для прокладки в зданиях и помещениях)
Выше мы уже писали, что маркировка NYM может дополняться символом J либо О (наличие/отсутствие заземляющего провода)
Рассмотрим маркировку на примере кабеля NYM-J 3*1,5:
- 1. NYM-J – у кабеля есть жила заземления
- 2. 3*1,5 – здесь 3 – количество жил (проводов) в кабеле, 1,5 – сечение одного из проводников
Если вы заметили на кабеле сокращение VDE, то это означает соответствие данного кабеля всем стандартам и возможность его эксплуатации в пожароопасных помещениях.
Возможно, вы сталкивались с такими названиями как НУМ, либо NUM. По сути, это точно такой же кабель, возможно и изготовлен на том же заводе, но он не имеет специального сертификата VDE (как правило, производятся по ТУ). Поэтому, если вы точно решили, что вам нужен именно NYМ, то покупайте кабель именно с точно таким же буквенным обозначением. Несмотря на схожесть, характеристики кабеля могут существенно отличаться.
Силовой кабель NYM (НЮМ): описание, применение, характеристики
Вступление
Силовой кабель NYM (НЮМ) предназначен для передачи и распределения электрической энергии на номинальное переменное напряжение 0.66 кВ с частотой до 50 Гц. В настоящее время кабель NYM приобретает все большую популярность и востребованность при проведении электромонтажных работ, так как он отвечает всем требованиям действующих нормативных актов и документов. Кабель NYM обладает пониженными горючестью и газо- дымо -выделением.
Область применения кабеля NYM
Силовой кабель NYM (НЮМ) предназначен для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах и в блоках. Силовой кабель NYM применяется для обеспечения электроснабжения в жилых и общественных зданиях и сооружениях в которых предъявляются повышенные требования к не горючести и малой дымности используемых материалов.
Также кабель NYM применяется для электроснабжения электроустановок, требующих уплотнения кабелей при вводе. Кабели не рекомендуются для прокладки в земле (траншеях). Также есть ограничения по возможности открытой прокладки в связи с тем, что силовой кабель NYM имеет оболочку подверженную воздействию ультрафиолета.
Описание кабеля
- токопроводящая жила — медная, круглой формы
- изоляция — из поливинилхлоридного пластиката (ПВХ).
- скрутка — изолированные жилы одинакового сечения двух-, трех-, четырех- и пятижильных кабелей скручены.
- поясная изоляция — из не вулканизированной резиновой смеси, одножильные кабели марки NYM исполняются без поясной изоляции.
оболочка — из ПВХ пластиката.
Силовой кабель NYM(НЮМ)
Характеристики
| число жил и сечениекабеля NYM (мм²) | наружный диаметркабеля NYM (мм) | массакабеля NYM (кг/км) |
| 2 x 1,5 | 8,80 | 128 |
| 2 x 2,5 | 9,90 | 169 |
| 3 x 1,5 | 9,20 | 146 |
| 3 x 2,5 | 10,40 | 198 |
| 3 x 4,0 | 11,90 | 273 |
| 4 x 1,5 | 9,90 | 172 |
| 4 x 2,5 | 11,20 | 235 |
| 5 x 2,5 | 12,20 | 280 |
| 5 x 4,0 | 14,80 | 427 |
| 5 x 6,0 | 16,10 | 550 |
| 5 x 10 | 19,40 | 843 |
| 5 x 16 | 23,30 | 1289 |
| 5 x 25 | 27,70 | 1924 |
| 5 x 35 | 30,80 | 2509 |
Технические и эксплуатационные характеристики кабеля силового NYM(НЮМ)
| Рабочее напряжение кабеля NYM | 0,66 кВ |
| Температура эксплуатации кабеля NYM | от -50°С до +50°С |
| Относительная влажность воздуха (при +35°С) | до 98 % |
| Кабели могут быть проложены без предварительного подогрева при температуре не ниже | -5°С |
| Минимально допустимый радиус изгиба кабеля силового NYM | 4 диаметра кабеля |
| Срок службы кабеля NYM | 30 лет |
| Гарантийный срок эксплуатации кабеля силового NYM | 5 лет |
Конструкция кабеля силового NYM (НЮМ)
Кабель с медной однопроволочной жилой, с изоляцией из ПВХ-пластиката, в оболочке из ПВХ-пластиката, не распространяющего горение, с заполнением из резиновой смеси.Предназначен для промышленного и бытового стационарного монтажа цепей эл. освещения и силового оборудования.
Запрещена прокладка в открытом грунте и заделка кабеля в сырой бетон.Номинальное напряжение – 660 В (СК), 500 В.
1 – токопроводящая жила; 2 – изоляция – ПВХ-пластикат; 3 – заполнение – резиновая смесь; 4 – оболочка – ПВХ-пластикат.
| Токопроводящая жила (1) кабеля NYM | медная, круглой формы, 1 и 2 класса по ГОСТ 22483 |
| Изоляция кабеля (2) NYM | из поливинилхлоридного пластика (ПВХ), изолированные жилы имеют сплошную цветовую расцветку в соответствии с цветами, указанными в таблице цветов (см. ниже) |
| Скрутка кабеля NYM | изолированные жилы одинакового сечения двух-, трех-, четырех- и пятижильных кабелей скручены |
| Поясная изоляция кабеля NYM (3) | из не вулканизированной резиновой смеси, одножильные кабели марки НЮМ исполняются без поясной изоляции |
| Оболочка кабеля (4) | из ПВХ пластиката, серого цвета |
www.otdelochnik24.ru
Итоги сравнения
Резюмируя сравнительный анализ характеристик кабелей, показывающий, в чем разница между ВВГнг и NYM, можно выделить отдельные положительные отличия каждой из этих марок.
Преимущества NYM:
- повышенная пластичность и механическая прочность, обусловленная наличием специального заполнителя;
- улучшенная сопротивляемость влаге благодаря дополнительному слою резиновой изоляции;
- более легкая разделка и монтаж;
- поперечное сечение в виде правильной окружности позволяет легко герметизировать кабельный ввод там, где этого требует характеристика помещения;
- более эстетичный внешний вид;
- более длительный срок эксплуатации.
Преимущества ВВГнг:
- более широкий заявленный диапазон температуры эксплуатации;
- не поддерживает горение при групповой прокладке;
- считается, что оболочка изделия этой марки более устойчива к воздействию ультрафиолетовых лучей;
- более низкая цена.
Учитывая приведенные характеристики двух популярных марок кабеля, можно решить, что лучше в той или иной ситуации.
При выборе проводов для скрытой проводки в квартире, следует учесть, что NYM, ввиду его высокой пластичности, легче укладывать в подготовленные пазы. Наличие дополнительного изоляционного слоя из резины делает этот продукт невосприимчивым к затоплениям. Это обстоятельство определяет, что лучше для внутренней скрытой проводки выбрать именно этот кабель. Особенно актуально это для помещений с повышенной влажностью – ванная комната, туалет, кухня.
Выбирая кабель для проводки в деревянном доме, а также в каркасном доме, следует помнить, что при прокладке скрытой проводки в стенах из горючего материала, монтаж производится в металлических трубах, как показано на фото ниже:
При планировании открытого монтажа электропроводки, сравнение характеристик показывает, что лучше выбрать для этой цели ВВГнг, ввиду его большей устойчивости к ультрафиолетовому излучению. При возникновении пожара в закрытых помещениях лучше проявляет себя ВВГнг-ls, практически не выделяющий ядовитый дым.
В тех случаях, когда отличие технических свойств проводниковых продуктов не играет определяющей роли, вопрос «что выбрать?» может быть решен в пользу более дешевого продукта. Кабель NYM дороже, чем ВВГнг на 10 – 15 процентов.
Решая, что лучше: ВВГнг или NYM, следует учитывать еще одно обстоятельство. Кабель NYM, выпускаемый некоторыми российскими предприятиями, очень часто не отвечает требованиям немецкого стандарта. Соответственно, и заявленные технические характеристики отличаются от реальных параметров. Нередко встречаются отзывы покупателей такой продукции, содержащие информацию об откровенном браке. Из сказанного следует, что выбрать производителя кабельной продукции – одна из самых важных задач, возникающих в процессе ремонта или реконструкции электропроводки. Лучшие производителя кабеля были описаны нами в отдельной статье.
Напоследок рекомендуем просмотреть видео, на котором наглядно демонстрируется сравнение NYM и ВВГнг-LS:
Будет полезно прочитать:
- Как сделать скрытую проводку в деревянном доме
- Как выбрать кабель для электропроводки
- Лучшие производители розеток и выключателей
