Управление
Управление выполняется:
- В автоматическом режиме – по командному сигналу от приборов АПС, блоков контроля/пуска систем пожаротушения тонкораспыленной водой, порошками, аэрозолями, газами; клапанов управления автоматических установок водяного тушения со спринклерными, дренчерными оросителями.
- Дистанционно – от команд, которые выдает шкаф управления противопожарными клапанами, установленный в диспетчерской/в помещении пультовой дежурной смены предприятия/организации, а также с кнопок, установленных в пожарных шкафах или возле эвакуационных выходов. Перевод заслонок из исходных – открытых/закрытых положений в рабочее состояние выполняется при подаче электропитания на привод или при его обесточивании.
- Возврат заслонок в исходные положения после эксплуатации в условиях пожара или контрольных испытаний после окончания монтажно-наладочных работ, проверок работоспособности в зависимости от вида/типа, исполнения изделий выполняется подачей электропитания или вручную. Как правило, все устройства огне-, дымо-преграждения снабжены внешними датчиками положения заслонки с дублированием этой информации на контрольных панелях блоков/шкафов управления.
Электроприводы противопожарных клапанов, являющиеся исполнительными устройствами нормально закрытых, дымовых КП, согласно указаниям СП 7.13130.2013 обязаны сохранять исходное положение заслонки при отключении электроснабжения привода устройства.
Правила выбора
При выборе устройства необходимо учитывать такие показатели:
- Цель использования – для удаления дыма или предотвращения распространения огня;
- Степень огнестойкости – характеризует период сохранения целостности при воздействии огня;
- Габариты – выбирается соответственно к имеющемуся каналу, скорости перемещения воздуха;
- Вид привода, который отвечает за работу устройства;
- Сопротивление – влияет на потерю давления в сети;
- Вес.
Все характеристики устройства указываются в каталогах фирмы-производителя. При проектировании систем вентиляции необходимо определиться с выбором клапана. Ведь бесперебойная работа вентиляции обеспечивается правильным выбором составляющих деталей.
Где устанавливаются противопожарные клапана системы вентиляции?
Для определения мест установки клапанов существуют нормативные документы и требования. Месторасположение устройства зависит от его назначения. Нормально открытые клапаны, которые выступают в качестве огнезадерживающих преград, обычно располагаются в ограждающей конструкции или около нее. Можно выделить три монтажные схемы противопожарных клапанов:
- непосредственно в стене или другой ограждающих конструкции, при этом к устройству подключаются воздуховоды;
- в некотором отдалении от ограждающих конструкций, но при этом участок воздуховода от клапана до стены или другого элемента должен обладать пределом огнестойкости не менее чем сам клапан;
- в строительной конструкции без подключения к воздуховодам, такой клапан обеспечивает переток воздуха между соседними помещениями.
Нормально закрытые (дымовые) клапаны устанавливаются чаще всего в дымовых вентиляционных каналах. Они также должны обладать требуемым уровнем огнестойкости, а внешняя часть, которая видна из помещения может быть закрыта декоративными решетками или другими элементами.
Выбор противопожарных клапанов во время проектирования является важной частью обеспечения безопасности здания. Подбор правильного и качественного оборудования способен спасти жизни и сохранить имущество во время пожаров
Разновидности
Клапан противопожарный КЛОП-1В
Вентиляционные противопожарные клапаны разделяются на разновидности:
- Нормально закрытый – характеризуется применением в системах, отвечающих за вывод результатов горения. На начальной стадии заслонка закрыта, чтобы обеспечить блокировку доступа кислорода к каналам. При пожаре происходит открытие заслонки, и дым забирается из помещения, в котором начинается распространение огня;
- Нормально открытый – располагается в классических вентсистемах на междуэтажных пространствах. Первоначально заслонка открыта. В ситуации возникновения пожара заслонка происходит закрытие заслонки, которая перекрывает канал. В результате исключается площадь наличия возгорания;
- Дымовой дроссель – рассчитан для установки в больших помещениях, где предполагается размещение огромного числа людей (коридор, холл, зал). Функционирует при пожаре, удаляя газовые смеси;
- Клапан двойного действия – представляет собой сочетание открытого и закрытого устройства. На начальном этапе дроссель закрыт. При появлении пожара происходит закрытие заслонки для предотвращения распространения пожара. При прекращении огня изделие в открытом состоянии отсасывает вещества горения из помещения.
Применительно к зоне крепления клапан вентиляционный противопожарный разделяется на две категории:
- Канальный – размещается в вентиляционной системе и шахте лифта;
- Стеновой – устанавливается на внешних стенах здания.
В отдельную категорию выделен газовое устройство, применяемое в помещении, где есть доступ газа. Его функционирование осуществляется посредством преграждения газа в автоматическом режиме при возникновении огня. Изделие оснащено датчиком, который чувствителен к увеличению температуры. При повышении температуры происходит остановка поступления газа к таким устройствам как котел, газовая плита. Клапанный элемент размещается возле приборов и техники.
Еще известен отсекающий вид клапана, монтаж которого осуществляется в местах пересечения воздушными каналами стен или иных конструкций. Изделие способствует ограничению перемещения дыма из главного воздуховода к периферии.
Клапаны классифицируется, также, по климатическому признаку. Изготавливаются устройства, которые будут применяться при низких температурах воздуха. Они считаются морозостойкими. Для работы в морских условиях производятся клапаны морского типа, эксплуатируемые при повышенной влажности.
Особенности прокладок
Большинство проблем возникает от разгерметизации, которая происходит часто при выходе из строя прокладки. Ее необходимо правильно подобрать, чтобы избавиться от дорогостоящего ремонта. В результате прогорания будет слышаться стук поршней, а также это приведет к отказу в работе мотора. Производители предлагают два типа головок:
- на основе паронита;
- из металла.
Прокладка ГБЦ
Лучше справляется со своими функциями металлическая, но она не подходит определенным типам моторов. В частности, ее не принято ставить на атмосферные силовые установки. Там необходимо обходиться паранитовой, справляющейся с большинством неровностей поверхности.
Установка. Где ставится?
Монтаж производится в контуре обратной ветви, что обеспечивает перманентное поступление жидкости в батареи при эксплуатации одного контура для горячего водоснабжения и обогрева пространства. При установке балансировочных вентилей на каждую батарею, монтаж производится в нижней части на выходном патрубке по диагонали от сферического крана подачи теплоносителя, который монтируется сверху.
В частном коттедже применяются регуляторы перепада давления для каждой батареи, при этом для каждого выходного патрубка предусматривают накидные гайки или иной вариант резьбового соединения. Автоматизированные установки не нуждаются в настройке. При применении двухклапанной конструкции автоматически повышается проход источника тепловой энергии на батареи, наиболее отдаленные от котла.
Балансировка реализуется за счет увеличения давления на контурах, ведущих к ближайшим к котлу батареям. Необходимость точного расчета показателей, которые выставляются на клапане, обусловлена особенностями модели. Для ручных клапанов, как правило, требуется регулировка с использованием расчетных данных или измерительного оборудования.
В высотных многоэтажках клапаны монтируются на каждом общем вертикальном трубопроводе (в обратную линию). При проведении расчетов применяются данные количества подачи источника тепловой энергии электронасосом и количество стояков.
Особенности конструкции различных типов клапанов

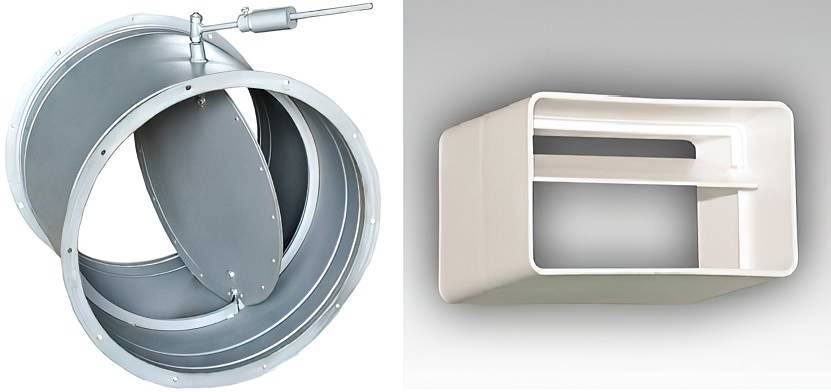

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.
Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.
Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.
Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.
Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.
На что обратить внимание при выборе
Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.
Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.
Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.
При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы
Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.
Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:
- тип сечения;
- размеры клапана;
- используемый материал;
- конструкция;
- целевое назначение;
- марка производителя.
Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.
Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.
Классификация противопожарных клапанов
Противопожарные клапана, которые выпускаются для применения в современных системах вентиляции, классифицируются на две основные категории. Каждая из которых предназначена для своей сферы применения и отличается конструктивно и местом расположения. Клапаны бывают:
- НЗ (нормально закрытые), к которым относятся дымовые и используемые в приточно-вытяжных системах противодымной вентиляции. Их назначение — удаление дыма и газов после пожара. В нормальном состоянии задвижка в них находится в закрытом положении и воздух сквозь клапан не проходит. После возникновения пожара и срабатывания противопожарной сигнализации клапан под действием сервопривода или любых других регулирующих устройств открывается и с помощью вентиляции через него удаляется дым.
- НО (нормально открытые). Клапан вентиляционный противопожарный из этой группы разработан для установки в системах общеобменной вентиляции, воздушного отопления или кондиционирования для защиты от попадания дыма. В обычном состоянии задвижка в нем открыта и воздух свободно движется по системе вентиляции. После срабатывания сигнализации клапан перекрывается, из-за чего предотвращается возможное попадание дыма из места пожара в соседние помещения. К одним из популярных устройств такого типа относят противопожарный клапан КЛОП-1.
Также существуют клапаны двойного действия. Они совмещают в себе характеристики двух рассмотренная групп. Устройство закрывается при пожаре, для защиты от проникновения дыма в соседние помещения, и автоматически открывается после пожара. Нормально закрытые клапаны еще называют дымовыми.
Клапаны также выпускаются и разделяются по климатическому исполнению. Например, существуют устройства в морозостойком исполнении, которые предназначены для работы в условиях низкой температуры. Существуют устройства и морского исполнения, которые разработаны для функционирования в условиях агрессивного влажного морского воздуха.
Также клапаны классифицируются по способу установки на:
- стеновые;
- канальные.
Отличие указано в самом названии: стеновые устанавливается непосредственно в ограждающих конструкциях без подключения к вентиляционной сети, канальные подсоединяют к воздуховодам.
Устройство и функционал
Этот противопожарный элемент вентиляционных систем представляет собой задвижку, которая перекрывает или открывает каналы в зависимости от обстоятельств на объекте. Установка огнезадерживающих клапанов выполняется внутри коммуникаций, в том числе шахт. В зависимости от конструктивных особенностей эти устройства могут выполнять несколько функций:
- в открытом состоянии оно поддерживает работу вентиляции в штатном режиме;
- в закрытом состоянии устройство перекрывает канал и препятствует распространению опасных сред;
- так же клапаны могут входить в системы дымоудаления, формируя отвод из помещений гари и дыма;
- так же, клапаны применяют, как для перекрытия системы при чрезвычайных обстоятельствах, так и для удаления из помещений гари, дыма и огнетушащих веществ.
Этот механизм — отдельный рабочий модуль, сборка противопожарных клапанов выполняется из металлических деталей. В стандартном исполнении компонент комплектуется датчиком и механизмом управления. Электропривод может располагаться, как непосредственно на устройстве, так и в месте, близком к нему. Огнезащитные клапаны имеют высокие характеристики по огнестойкости.
Противопожарный элемент для вытяжной вентиляции КПВ 01
Виды вентсистем
Об управлении воздушными потоками внутри здания следует задуматься ещё на этапе проектирования системы вентиляции, обозначив ключевые места и участки воздуховодов, куда будут установлены противопожарные клапаны. Выбор клапанов в первую очередь зависит от назначения вентиляционных коммуникаций. Вентиляция может быть трёх видов по возложенным на неё задачам:
Вентиляция отопления, используемая в системах обогрева здания с газообразным теплоносителем. Использовать клапаны противопожарные огнезадерживающие с термодатчиками в таких воздуховодах нецелесообразно. Более актуальными будут взрывозащищённые модели.
Кондиционирующая вентиляция общеобменная стандартно должна присутствовать в любых зданиях, такие системы лучше всего оборудовать запирающими или реверсивными клапанами.
Специальная вентиляция дымоудаления (или аварийная) может быть встроена в кондиционирующую систему или спроектирована независимо. Обеспечивает очистку от продуктов горения других опасных для здоровья газов в помещениях эвакуационных проходов во время пожара и удаление дыма после завершения тушения пожара. Желательным параметром таких систем является надёжное дистанционное управление.
Регулировка и настройка
Процесс регулирования параметров вентиляционной системы сводится к обеспечению на всех участках сети указанного в проекте уровня притока и оттока воздуха. Это довольно сложно выполнить без специализированного оборудования и опыта.
Тем не менее, вы можете попытаться внести коррективы, основываясь на следующих рекомендациях:
- Имеет смысл отводить избыточный воздух на участки сети с пропускной способностью ниже расчетных значений.
- Допустимый допуск для расхода воздуха в приточных и вытяжных установках составляет 10%.
- В первую очередь регулируются заслонки, расположенные ближе всего к вентилятору. Необходимый уровень сопротивления воздушному потоку устанавливается плавным поворотом заслонки.
- Мощность вентилятора регулируется путем изменения скорости вращения лопастей.
Демпферы и вентиляционные клапаны позволяют быстро и эффективно регулировать параметры вентиляционной системы. Управление может осуществляться вручную или автоматически, что позволяет построить климатическую систему любой сложности: от простейших решений для частных домов и квартир до сложных и разветвленных вентиляционных сетей больших зданий или промышленных объектов.
Глушитель собственного производства:
Классификация
Классификация противопожарных клапанов по устройству
Сегодня изготавливается 4 вида противопожарных клапанов:
Нормально закрытый — применяют в системах, которые выводят из сооружения дым и продукты горения. После установки заслонку переводят в закрытое положение и таким образом блокируют доступ воздуха к вентканалам.
Во время возгорания это заслонка открывается, и устройство выводит наружу дым из горящей комнаты.
Нормально открытый — устанавливают в вентиляционных системах на площадках между этажами. Поначалу заслонка открыта. При возникновении возгорания ее закрывают и таким образом перекрывают вентканал.
В результате пламя не распространяется по всему зданию.
Дымовые дроссели являются запорно-регулируемой системой, которую используют в больших сооружениях, где может находиться огромное количество людей (есть несколько коридоров, холл и зал). При пожаре устройство выводит дым из дома.
Изделия монтируют в местах пересечения труб для дымоудаления с межэтажными перекрытиями, стенками или перегородками.
Дымовые дроссели могут оснащаться элементами управления 2 типов:
- электромагнит. При возникновении возгорания на этот элемент управления поступает импульс, который убирает блокировку. Затем специальная пружина поднимает крышку устройства. В дежурное положение заслонку возвращают вручную;
- электрический привод. В дежурном состоянии этот элемент управления обесточен и закрыт. При возникновении возгорания электричество сразу же подается на заслонку, которую открывает электрический мотор. После срабатывания противопожарной системы клапан автоматически возвращается в первоначальное положение;
Вентиляционные противопожарные клапаны двойного действия сочетают в себе закрытое и открытое устройство. При возникновении возгорания заслонку закрывают для предотвращения дальнейшего распространения пламени.
Противопожарные клапаны бывают 2 видов:
- канальные — размещают в вентканале и лифтовой шахте;
- стеновые — устанавливают на внешних стенах сооружения.
Также существуют и специальные газовые клапаны, которые применяют там, где есть доступ к газу. Эти устройства автоматически перекрывают газ при возникновении возгорания.
На газовом устройстве есть датчик, который сразу реагирует на повышение температуры в помещении. При пожаре прибор перекрывает подачу газа на котел и газовую плиту. Его обычно устанавливают около приборов и техники.
Сегодня производят и такие виды противопожарных устройств, как отсекающий клапан. Его устанавливают в местах пересечения вентканалов со стенами, перекрытиями и перегородками.
Устройство ограничивает проникновение дыма из основного воздуховода в остальные трубы.
Также такие изделия бывают морозостойкими и морского исполнения. Первые применяют в сооружениях с низкой температурой, а вторые устанавливают при наличии повышенной влажности.
Клапан на вентиляцию – где и как поставить
Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.
Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.
В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе
Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять
Установка на кухне с вытяжкой
При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.
Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.
При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком
В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

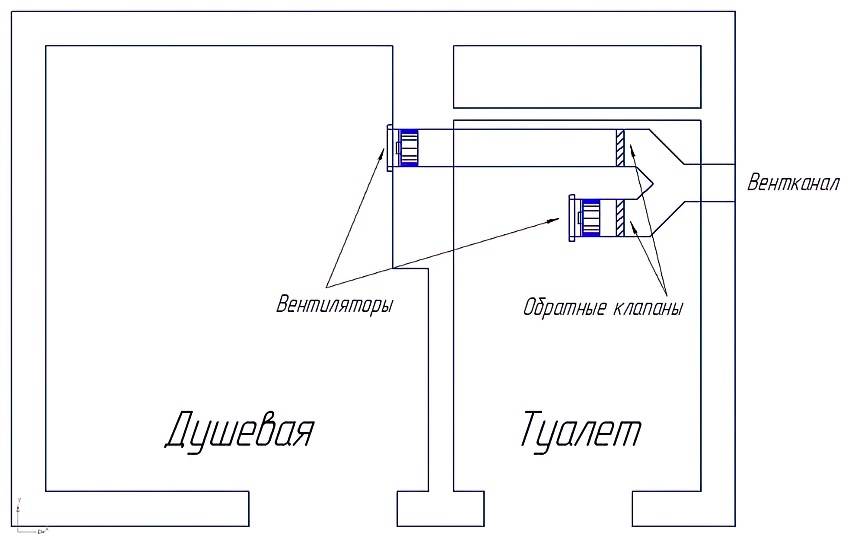

Для ванной и туалета
Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.
Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.
Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.
Как используется клапан перекидного типа
Клапан этого типа устанавливается в том случае, если присутствует необходимость самостоятельного изменения направления потока, который уже находится внутри системы. Привод у этого устройства может быть как электрическим, так и механическим. Исходя из формы, они могут иметь круглое или квадратное сечение, в то время как сами могут быть односторонними или двухсторонними. К основным элементам относят корпус сварного типа, для изготовления которого используется листовая сталь. Также в комплекте имеется привод и перекидная заслонка. При наличии ручного привода, в комплект входит несколько заслонок и рычагов, которые соединены между собой. А вот клапан перекидного типа работает по другой схеме, в которой основные задачи возложены на выключатель и мотор-редуктор.
Подобные конструкции созданы для установки воздуховодов вертикального типа. Рабочее давление не должно превышать отметку в 1 500 Па, высота помещения должна составить не менее трех метров, а вот скорость потока может варьироваться от 6 до 20 метров. При отключении электропитания, автоматически начнет работать запасной вентилятор. Сфера их использования огромная, но в большинстве случаев такие устройства применяются в промышленности и при производстве. Иногда нельзя их использовать в связи с техническими особенностями.
К таким случаям можно отнести:
- когда в системе могут присутствовать опасные для здоровья химические элементы, в том числе и взрывоопасные;
- трубопроводы могут использоваться для транспортировки консистенций различного уровня вязкости;
- потоки воздуха содержат огромное количество пыли;
- при наличии агрессивных частиц разного происхождения, которые путешествуют внутри системы.
Принцип их работы
В районе подшипника у таких клапанов будет находиться основное полотно и полуось, которые между собой соединены. В момент поступления сильного потока, ось начинает медленно поворачивать основную ось, которая приводит в движение полотно. Таким образом, перекидной клапан откроется. При создании аварийной ситуации основной вентилятор отключится, при этом ось будет продолжать возвращать полотно в первоначальное положение. При этом сработает установленная автоматика, которая приведет в действие дополнительный вентилятор. Подобные устройства должны регулярно проходить ряд проверок и полностью соответствовать имеющимся СНиПам. К основным требованиям можно отнести необходимость использования различных материалов для создания отдельных комплектующих к устройствам этого типа. Это поможет минимизировать риски, связанные с возможным взрывом и возгоранием. Для покупки и установки соответствующего оборудования следует обратиться за помощью к специалистам.
Требования к противопожарным клапанам
Поскольку от качества и работоспособности противопожарных клапанов зависит жизнь и здоровье людей, такие изделия должны соответствовать техническим стандартам, которые указаны в ГОСТ 53301-2009.
Таким образом, у каждого устройства должен быть сертификат соответствия ГОСТ Р.
Качественный огнезадерживающий клапан для вентиляции соответствует нижеперечисленным требованиям:
- имеет высокую герметичность;
- изготовлен только из высококачественной нержавейки или оцинкованной стали;
- заслонка устройства оснащена простой в управлении ручкой;
- обладает высокой огнестойкостью;
- корпус устройства имеет определенную длину;
- пружины изделия являются легкосъемными деталями, которые работают по методу растяжения;
- доступ к эксплуатационным узлам устройства можно получить без препятствий и в максимально быстро;
- имеет небольшую массу.
При применении такого оборудования следуют таким правилам безопасности (ГОСТ 15150-69):
- соблюдают определенный температурный режим. Температура в помещении должна быть от -30 до +40 °С;
- защищают изделие от коррозии и прямого проникновения воды;
- исключают замерзание заслонки.
Ведь устройства имеют двойное назначение — предотвращают распространение пламени и выводят токсичные продукты горения из здания.
По типу привода: электромеханика
Существуют пружинные и электромагнитные приводы, устанавливаемые в клапаны противопожарные. Belimo, швейцарская фирма, и германская Siemens также производят электромеханические приводы для воздушных систем, продукция Belimo применяется в большинстве вентиляционных клапанов в мире. Главное отличие электромеханических приводов от других типов — возможность дистанционного управления заглушкой в любом положении, тогда как клапаны с электромагнитным приводом дистанционно можно только перевести в рабочее положение. То есть клапаны, оснащённые приводами Belimo, можно использовать как реверсивные или двойного действия. При согласовании автоматической системы пожаротушения здания и системы управления вентиляцией лучше всего использовать именно реверсивные устройства дистанционного управления на электромеханических приводах. Минусом этих приводов является их цена и необходимость обеспечивать дополнительное бесперебойное питание, так как отключение напряжения приведёт к срабатыванию пружинного механизма внутри клапана, если таковой установлен.
Разновидности
КПВ.
Данный вид представляет собой устройство общепромышленного исполнения с El 60-90.
С помощью такого клапана перекрывают проемы в противопожарной преграде.
Он имеет либо круглое, либо прямоугольное сечение и может защищать от внешних осадков п1.КПВ.
Данный клапан может сопротивляться воздействию огня до двух часов.
Элементы могут выпускаться и в общепромышленном, и во взрывозащищенном варианте.
Второй тип предполагает наличие только ручного привода.
КПВ-клапаны устанавливают на вентиляцию, а также монтируют в систему отопления.
КЛОП.
Клапаны КЛОП, которые устанавливаются в противопожарной стене, производятся в трех модификациях:
- КЛОП 1 имеет электромеханический или электромагнитный привод. Управляется опционально. Отличается средней стоимостью.
- КЛОП 2 отличается от первого варианта улучшенной аэродинамикой и простотой установки.
- КЛОП 3 используется там, где расход воздуха происходит с большой скоростью. Как правило, такие клапаны устанавливают в воздуховодах, которые имеют большой размер сечения.
КПС.
Выпускается в двух вариантах, отличающихся параметрами стойкости к воздействию огня – на час и полтора.
Данный клапан может быть с круговым, квадратным или прямоугольным сечением.
Он предназначен для установки в проемах или на участках, где вентиляция пересекается с противопожарной преградой.
КПУ.
Клапан КПУ с электроприводом в двух модификациях может противостоять огню час или полтора.
По конструкции он может быть канальным, стеновым или ниппельным, а по типу исполнения – общепромышленный, взрывозащитный или морозоустойчивый.
КОП.
Данный вид представляет собой устройство общепромышленного исполнения с El 60-90.
С помощью такого клапана перекрывают проемы в противопожарной преграде.
Он имеет либо круглое, либо прямоугольное сечение и может защищать от внешних осадков при температурах от-30 до +40 градусов Цельсия.
Общие сведения о противопожарных клапанах
Клапан с противопожарной функцией относится к элементам климатического оборудования. Согласно нормативам, этот компонент может использоваться и в качестве управляемого дымохода, и как полноценная заслонка от огня. Устанавливать противопожарный клапан можно в шахте вентиляционной системы, подходящей по конструкции
Но важно, чтобы температура окружающей среды не выходила за границы от -30 до +40 С
Также учитывается эксплуатационная направленность объекта установки. Обычно такую фурнитуру рекомендуют для предприятий, работающих со взрывоопасными и химически активными веществами. Поэтому существуют разные категории клапанов, которые допускаются к использованию на объектах соответствующего класса. Например, должны учитываться объемы образования взрывчатых смесей, паров и газов. Пружинный привод, в частности, позволяет использовать клапан огнезадерживающий во взрывоопасных зонах наиболее распространенных классов – от 0 до 2.
Производители клапанов в России
На отечественном рынке представлено не так уж много производителей этого оборудования. Связано это с малым объёмом производства, так как установка и замена клапанов происходят довольно редко. В России можно купить противопожарный клапан для вентиляции производства нескольких фирм:
ЗАО AMALVA — международный производитель вентиляционных систем и оборудования. Основано ещё в 1997 году. Производит противопожарные клапаны с 2007 года.
ЗАО «Вингс-М» – специализированное предприятие по производству вентиляционных клапанов, широко использует продукцию швейцарской Belimo. Является разработчиком и производителем собственных моделей противопожарных клапанов под торговыми марками КЛОП-1, КЛОП-2, КЛОП-3 и линейки клапанов противодымной вентиляции КЛАД-1, 2, 3. Завод обустроил собственную тестовую установку для испытаний продукции в условиях, приближённых к огневым.
ЗАО «Вентмаш М» производит отопительное и вентиляционное оборудование, в том числе обратные, дымовые и противопожарные клапаны с различными типами приводов и степенью взрывозащиты.
ООО «Лиссант» является крупнейшим производителем строительных материалов и вентиляционных систем на юге России. Кроме клапанов, производит несколько наименований оборудования для вентиляции.
Заключение
В выборе подходящего клапана, помимо конструкционного устройства и системы управления, следует учитывать и стойкость материалов изготовления. От них напрямую будет зависеть эффективность огнеупорной преграды. Например, система «Клоп-1» выпускается в двух модификациях с разными показателями пределов термической стойкости. В ином случае конструкция обеспечит нормативную защиту в течение 60 мин, а в другом – 90 мин. Предел огнестойкости определяется разными факторами, среди которых и непосредственные характеристики заслонки
К примеру, специалисты берут во внимание показатели теплоизолирующей способности и величину потери плотности при контактах с огнем. Чем толще слой теплоизоляции, тем качественнее защита от пламени
Однако повышение теплоизолирующих качеств напрямую ведет к увеличению массы конструкции и ее элементов.
