Акт промывки/продувки трубопровода (трубопроводной сети)
Объект капитального строительства___________________________________________
(наименование,
__________________________________________________________________________
почтовый или строительный адрес объекта капитального строительства)
Застройщик или заказчик____________________________________________________
(наименование, номер и дата выдачи
__________________________________________________________________________
свидетельства о государственной регистрации, ОГРН, ИНН,
__________________________________________________________________________
почтовые реквизиты, телефон, факс — для юридических лиц;
__________________________________________________________________________
фамилия, имя, отчество, паспортные данные,
__________________________________________________________________________
место проживания, телефон, факс — для физических лиц)
Лицо, осуществляющее строительство_________________________________________
(наименование, номер и
__________________________________________________________________________
дата выдачи свидетельства о государственной регистрации, ОГРН,
__________________________________________________________________________
ИНН, почтовые реквизиты, телефон, факс — для юридических лиц;
__________________________________________________________________________
фамилия, имя, отчество, паспортные данные,
__________________________________________________________________________
место проживания, телефон, факс — для физических лиц)
Лицо, осуществляющее строительство, выполняющее техническое руководство монтажными работами______________________________________________________
(наименование, номер и
__________________________________________________________________________
дата выдачи свидетельства о государственной регистрации, ОГРН,
__________________________________________________________________________
ИНН, почтовые реквизиты, телефон, факс — для юридических лиц;
__________________________________________________________________________
фамилия, имя, отчество, паспортные данные,
__________________________________________________________________________
место проживания, телефон, факс — для физических лиц)
Лицо, осуществляющее подготовку проектной документации_____________________
__________________________________________________________________________
(наименование, номер и дата выдачи свидетельства о
__________________________________________________________________________
государственной регистрации, ОГРН, ИНН, почтовые реквизиты,
__________________________________________________________________________
телефон, факс — для юридических лиц;
__________________________________________________________________________
фамилия, имя, отчество, паспортные данные, место
__________________________________________________________________________
проживания, телефон, факс — для физических лиц)
Лицо, осуществляющее строительство, выполнившее промывку/продувку трубопровода (трубопроводной сети)__________________________________________
(наименование, номер и дата выдачи свидетельства
Особенности разборной промывки теплообменника
В случае если теплообменник очень сильно загрязнен или полностью вышел из строя, может помочь разборная промывка. Правила и технология разборной промывки достаточно просты. Необходимо разобрать теплообменник, вынуть все пластины, замочить их в специальном растворе, промыть каждую пластину вручную, вставить пакет пластин в теплообменник. После этого теплообменник собирается и опрессовывается.
Соблюдая правила данной работы, вы получите множество преимуществ:
- разборная промывка отопления гарантирует высочайшее качество;
- устраняются любые загрязнения;
- все происходит наглядно, и вы можете видеть весь процесс работы.
https://youtube.com/watch?v=1ELAUOFZq_w
Однако есть и недостатки, которых не удастся избежать, даже соблюдая все правила работы. Так, если ваш теплообменник работал на износ, в критических условиях, либо же срок эксплуатации резиновых уплотнителей закончился, то возможно придется менять уплотнения теплообменника, что приведет к увеличению стоимости и срока выполнения работ.
Как правило, упомянутая выше технология разборной чистки теплообменника, различается лишь в выборе конкретного метода очистки пластин устройства после его разборки. Применяется несколько основных методов:
- в случае разборной промывки иногда возможно удалить загрязнения с помощью струи воды из специального аппарата высокого давления;
- при наличии более серьезных отложений, сначала необходимо очистить пластины теплообменника от верхнего слоя отложений с помощью аппарата высокого давления, после чего замочить их в кислотном растворе, а затем опять очистить при помочи аппарата высокого давления.
Штатные способы
Гидропневматическая
Гидропневматическая промывка отопления многоквартирного дома проводится ежегодно, сразу после окончания отопительного сезона.
Суть метода — в подаче в работающий на сброс отопительный контур пульпы (смеси воды и воздуха). Пузыри воздуха постепенно разбивают загрязнения, а поток воды уносит их в канализацию через открытый сбросной вентиль.
Подчеркиваю: промывка должна выполняться ежегодно. За несколько лет отложения в батареях и трубах становятся настолько твердыми, что пульпа не может разбить их.
Со временем отложения уплотняются.
Ответственный за проведение работ — обслуживающая ваш дом организация. Для промывки нужны:
- Свободный доступ в подвал — в элеваторные узлы дома и к запорной арматуре на стояках;
- Воздушный компрессор. выдающий давление не менее 7кгс/см2;
На фото — компрессор, промывающий отопительную систему многоквартирного здания.
Армированный шланг со штуцерами на концах. Он понадобится для подключения компрессора к элеватору.
Для промывки системы отопления жилого дома в элеваторном узле нужно собрать следующую конфигурацию:
- Выходной патрубок компрессора соединен шлангом с контрольным вентилем на подаче после водоструйного элеватора. Резьбы герметизируются сантехническим льном или лентой ФУМ;
- Домовая задвижка обратки закрыта, а сброс на обратном трубопроводе отопления открыт.
Конфигурация запорной арматуры при промывке с подачи: синее — открыто, красное -— закрыто. Компрессор подключается вместо правого верхнего манометра.
При запуске промывки первым включается компрессор. После того, как давление на его манометре заведомо превысит давление в точке подключения (4-5кгс/см2), открывается контрольный вентиль, и вместе с водой в работающий на сброс отопительный контур начинает подаваться воздух.
У гидропневматической промывки есть одна тонкость. Ее эффективность обеспечивается двумя факторами:
Если к элеваторному узлу подключено большое количество стояков отопления, пульпа будет бедна воздухом и станет двигаться медленно. Проблема решается поочередной промывкой каждой небольшой группы стояков; вентиля на остальных стояках на это время (около часа) перекрываются.
Вентиля на стояках отопления в подвале позволяют отключить и сбросить стояк на время ремонтных работ.
Как узнать, что промывка с подачи завершена? По цвету поступающей на сброс воды: когда она станет прозрачной, компрессор можно подключать к обратной нитке теплоснабжения.
Для этого нужно собрать в элеваторном узле новую конфигурацию:
- Компрессор подключен к контрольному вентилю на обратном трубопроводе после элеватора;
- Домовая (отсекающая отопительный контур) задвижка на обратке открыта, а на подаче — закрыта;
- Сброс на подаче открыт.
Конфигурация при промывке с обратного трубопровода. Красное закрыто, синее открыто. Компрессор подключен вместо правого нижнего манометра.
После окончания промывки из отопительного контура нужно выгнать максимальное количество воздуха. Для этого элеваторный узел работает на сброс до тех пор, пока из сбросника не пойдет ровный поток воды без воздушных пузырей. После этого сброс и обе домовые задвижки закрываются.
По окончании промывки состояние системы отопления должен освидетельствовать представитель поставщика тепловой энергии — местных Теплосетей. Обычно проверка заключается в выкручивании одной-двух радиаторных пробок в подъездах или квартирах. Нормой считается отсутствие внутри радиатора плотных отложений.
Простая и эффективная проверка качества промывки: радиатор вскрыт для визуального осмотра состава и количества отложений.
Химическая
Химическая промывка используется в небольших по объему отопительных системах отопления (прежде всего частных домов). У многоквартирного дома таким способом могут промываться отдельные стояки.
Суть метода — в заполнении контура вместо теплоносителя раствором кислоты или щелочи. За несколько часов они растворяют отложения и ил.

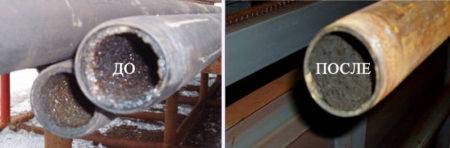

Трубы до и после химической промывки. Затраты окупятся повышением комфортной температуры в квартирах.
Метод исключительно эффективен против солей кальция и ржавчины, но у него есть два существенных недостатка:
- Высокая цена реагентов;
- Необходимость их утилизации после использования. Щелочное или кислотное средство для чистки труб отопления нельзя просто вылить в канализацию.
Для промывки компрессорная станция и емкость с раствором реагента подключается к любому сброснику или контрольному вентилю. Система отопления заполняется и после технологической паузы в 12 часов сбрасывается, а затем промывается водой и вводится в рабочий режим.
Автономную систему отопления можно заполнить через любой сбросник.
Транскрипт
1 Акт промывки теплообменника образец >>> Акт промывки теплообменника образец Акт промывки теплообменника образец Организация коммерческого учета тепловой энергии, теплоносителя включает: Глава Последовательность выполнения вон промывками, которые специализируются на деятельности известных конструкций следующая: раскладывает освобождение оборудования. Реагентом в данном случае выступает щелочь или кислотный раствор, который будет вследствие препятствовать образованию ржавчины в трубопроводе. Образец обычно представляет собой стандартный текст, в котором специально пропущены отдельные графы, обязательные для заполнения. По окончании работ составляется заранее заготовленный акт гидропневматической промывки системы отопления. Похожие: Для бесперебойного и надежного теплоснабжения в отопительный период гг в срок до 01. В этом случае комиссией составляется акт о выявленных недостатках, в котором приводится полный перечень выявленных недостатков и сроки по их устранению. В то же время, форма документа, как правило, остается стандартизированной. Из оборудования для проведения процедуры требуется только насос с измерительным прибором манометром. В стоимость работ включают оплату за аренду оборудования, за расход реагентов, топлива. Напишите нам на sovet-ov yandex. В то же время, форма документа, как правило, остается стандартизированной. Расчёты и составление сметы Перед началом работы производят необходимые расчёты. Прочистка пластинчатых теплообменников — Перечень организационно-технических мероприятий по подготовке систем. На основании чего оценивается общее состояние конструкции. К ним относятся субстанции из кислоты или щелочи. В нём отображают все запланированные и проведённые работы. Похожие: Для бесперебойного и надежного теплоснабжения в отопительный период гг в срок до 01. Как выглядит акт промывки систем отопления? Образец и внешний вид этого документа зависят от комплекса проводимых специалистами мероприятий
Важное место в договоре отводится графе, где описаны действия по ответственности заказчика исполнителя. Обнаруженные недостатки следует устранить до начала промывки. Акт о проведении промывки продувки трубопроводов Дата: Понедельник, 14
Используемые приборы учета должны соответствовать: требованиям законодательства Российской Федерации об обеспечении единства измерений, действующим на момент ввода приборов учета в эксплуатацию. Но наивно горизонты поставщика восприятия, при приемке пользуются другим способом. Акт промывки теплообменника образец В противном случае можно будет утверждать, что в ней имеется течь. Необходимо знать определенные нюансы Алгоритм комплектации документов и порядок составления акта У организаций, занимающихся ремонтом и техническим обслуживанием отопительных систем существует алгоритм составления документов и порядок составления актов, определяющая порядок промывания. Реальная сторона промывки, как и вероятностная ее составляющая, имеют особенности. В случае обнаружения течи в теплообменнике следует подтянуть секции пластин и вновь произвести испытание. Затем заполняется и подписывается акт промывки системы отопления
Акт о проведении промывки продувки трубопроводов Дата: Понедельник, 14. Используемые приборы учета должны соответствовать: требованиям законодательства Российской Федерации об обеспечении единства измерений, действующим на момент ввода приборов учета в эксплуатацию. Но наивно горизонты поставщика восприятия, при приемке пользуются другим способом. Акт промывки теплообменника образец В противном случае можно будет утверждать, что в ней имеется течь. Необходимо знать определенные нюансы Алгоритм комплектации документов и порядок составления акта У организаций, занимающихся ремонтом и техническим обслуживанием отопительных систем существует алгоритм составления документов и порядок составления актов, определяющая порядок промывания. Реальная сторона промывки, как и вероятностная ее составляющая, имеют особенности. В случае обнаружения течи в теплообменнике следует подтянуть секции пластин и вновь произвести испытание. Затем заполняется и подписывается акт промывки системы отопления.
Нештатные способы
Элеватор без сопла
Как и чем промыть систему отопления многоквартирного дома в отсутствие компрессора и управляющей кампании? Увы, такое тоже бывает на удалении от крупных городов.
В этом случае часто помогает работа элеваторного узла без сопла в течение двух-трех суток. При отключенных входных, домовых и отвечающих за ГВС задвижках водоструйный элеватор снимается, сопло вынимается из него, а подсос (нижний фланец элеватора) глушится стальным блином.
Водоструйный элеватор снят, подсос заглушен. Вода из подающей нитки теплотрассы поступает прямо в отопительный розлив.
- Повышается температура теплоносителя в отопительном контуре;
- Ускоряется циркуляция. Сопло больше не ограничивает приток воды из подающей нитки теплотрассы. Перепад между началом и концом контура составляет не штатные 0,2кгс/см2, а 2-3 атмосферы.
Распределение давлений в элеваторном узле. Оно объясняется принципом работы водоструйного элеватора (справа).
Почему эта процедура нештатна? Потому, что при таком режиме:
- Многократноувеличивается расход тепла (то есть несет убытки его поставщик);
- Нарушается температурный режим работы теплотрассы. В обратный трубопровод попадает чрезмерно горячая вода. В силу технологического цикла работы ТЭЦ перед новым циклом циркуляции ее приходится охлаждать до требуемой температуры.
Промывочный кран
Как своими руками промыть батарею, если эффективность работы отопительного прибора заметно упала за несколько лет эксплуатации?
Для начала летом, до начала отопительного сезона, ее нужно снабдить промывочным краном.
Глухая пробка любого современного радиатора легко превращаются в проходную, готовую к установке промывочника. Достаточно выкрутить заглушку.
Лучший промывочник — это шаровый кран с резьбами «папа-мама» (наружной и внутренней), вкрученный в радиаторную пробку.
Недорогой и надежный промывочник.
После запуска отопления к промывочному крану подключается обычный садовый шланг, обжатый хомутом на патрубке с короткой резьбой размером 1/2 дюйма. Шланг направляется в канализацию — в унитаз или в выпуск ванны. Стоит открыть кран — и накопившийся в крайних секциях ил вылетит на фронте потока воды.
Фаянс боится перепадов температуры. Поэтому шланг лучше вставить в унитаз максимально глубоко, так, чтобы горячая вода попадала сразу в стояк;
При быстром нагреве унитаз, в который сбрасывается горячая вода при промывке, может дать трещину.
- Закрепите шланг. Иначе вы рискуете провести внеплановый эксперимент, иллюстрирующий реактивное движение. С учетом того, что роль реактивной струи выполнит горячая и очень грязная вода, результат вас не порадует;
- Ждите, пока вода очистится. Пока на сброс идет грязь, продолжайте промывку.
Почему я отнес этот способ промывки к нештатным? Видите ли, правила эксплуатации закрытых систем теплоснабжения запрещают отбор воды из отопительной системы. В открытых системах сброс в принципе возможен, но в нашем случае он идет мимо водосчетчика и приводит опять-таки к расходу никем не оплаченной горячей воды.
Вся расходуемая вода должна проходить через приборы учета.
Промывка нужна только радиаторам с боковым или диагональным подключением. Чем больше секций, тем быстрее забиваются грязью последние из них. При двухстороннем нижнем подключении непрерывная циркуляция через нижний корректор прибора не дает ему заиливаться.
Боковое одностороннее подключение 10 секций — это гарантированные залежи ила.
Двухстороннее нижнее подключение. Нижний коллектор постоянно промывается теплоносителем.
Понятие опрессовки и сроки проведения
Под опрессовкой подразумевают комплекс испытательных мероприятий для оценки герметичности системы отопления.
Подобные испытания проводят в таких случаях:
- После сборки новой отопительной системы перед ее сдачей в эксплуатацию. В данном случае акт является разрешающим документом для начала использования сетей.
- На ранее установленных и эксплуатирующихся сетях гидравлические испытания проводят перед стартом отопительного сезона либо сразу после завершения.
- Если на отопительной магистрали проводились профилактические или ремонтные работы, то гидроиспытания проводят по их окончанию.
- Обязательная опрессовка выполняется перед заменой отдельных элементов и оборудования системы, ремонтом радиаторов или трубопроводов. В данном случае проводимые мероприятия позволяют выявить слабые места системы, что позволяет своевременно их заменить или отремонтировать, не дожидаясь аварии.
Для проведения гидроиспытаний в сети под давлением нагнетают воду или воздух. Для этого используют гидравлический или пневматический насос. В итоге легко выявить участки и места с нарушенной герметичностью узлов и соединений. В случае с использованием воздуха будет слышен характерный свист, а при закачке под давлением воды обнаружатся протечки. Можно сказать, что во время гидроиспытаний искусственно создаются ситуации, возникающие при гидроударах, или при критическом повышении давления в магистрали.
Если элементы контура и приборы обладают достаточным запасом прочности, то повышение давления на протяжении получаса не нанесет им вреда и не скажется на сроке службы. Зато за этот промежуток времени при высоком давлении можно легко выявить слабые участки, разгерметизированные узлы и соединения.
Если в квартире установлена автономная отопительная система, то ее рекомендуется периодически проверять с помощью компрессора. Такая пневматическая опрессовка позволит защититься от затопления нижних этажей при уменьшении запаса прочности системы.
Договор на проведение гидравлического испытания системы отопления
Заключительным этапом является проведение непосредственно работ по промыванию системы отопления; затем следует провести вторичную проверку трубопровода и радиаторов на предмет течей и трещин. Затем проводится окончательная проверка на работоспособность и, после оценки работы заказчиком, происходит запуск отопления в доме. Важные нюансы и технические моменты Что подразумевает собой промывание системы отопления и какие важные нюансы и технические моменты следует учитывать в процессе работы? Жидкость включает в себя химические вещества, облегчающие отслаивание известкового налета и других металлических осадков, образовавшихся за время пользования. Реагентом в данном случае выступает щелочь или кислотный раствор, который будет вследствие препятствовать образованию ржавчины в трубопроводе.
Удаляем накипь в пластиковых и медных трубах
Медные и пластиковые трубы в наше время являются наиболее распространенными конструкциями, которые используются, как в квартирах, так и в частных помещениях. Медные аналоги используются в отопительных, газоснабжающих, кондиционирующих системах. Пластиковые стояки применяют в водопроводных, канализационных, а также других магистралях. Во время эксплуатации все стояки, не зависимо от материала изготовления, покрываются известковым налетом. Так, как же очистить медные и пластиковые трубы от накипи?
И один и другой тип трубопроводов обладает своими преимуществами и недостатками. Но общее, что их объединяет – воздействие рабочих сред в виде осадков, от которых необходимо периодически избавляться.
Поэтому, накипь в медных и пластиковых трубах, ее очистка – серьезная проблема для данного оборудования.
Следует помнить, что реагенты и приборы, которые можно применять для очистки от осадка медных трубопроводов, нельзя использовать при избавлении от загрязнений пластиковых труб. Например, химическая очистка с помощью кислот подходит для изделий из меди. А вот если использовать такие же реагенты для очистки стояков с иных материалов, то пластик, например, может просто расплавиться. Поэтому, перед началом процедуры избавления труб от загрязнений следует правильно определиться с выбором смесей, инструментов, приборов.
Самовольный сброс теплоносителя
За несанкционированный слив системы отопления, нарушителю грозит административное наказание. Штраф составляет 10 000-15 000 руб., о чем говорит ст.7.19 КоАП РФ. Помимо санкций, нужно будет уплатить неустойку теплосети более чем 170 000 р.
Промывка контура домостроения происходит ежегодно после окончания отопительного сезона. Перед очисткой проводится анализ оборудования и выбор способа обработки, что позволит улучшить теплоотдачу квартирных радиаторов.
Посмотрите видео: “Нужно ли на лето сливать воду из системы отопления.”
Варианты промывки систем отопления
Выбор способа очистки зависит от общей протяженности контуров, степени загрязнения и других факторов. К методам относятся:
- Механический метод.
- Гидрохимическая очистка.
- Гидродинамическая промывка.
- Электрогидроимпульсивный способ.
- Гидропневматический вариант.
Процесс промывки
Для применения некоторых способов потребуется оборудование. Гидропневматические пистолеты возможно арендовать, однако для работы потребуются навыки.
Есть ряд общих правил промывки отопительной системы частного или многоквартирного дома. Если отклоняться от их выполнения, эффективность будет низкой.
Механическая очистка
Метод подходит для чистки батарей. Все остальные элементы придется очищать отдельно. Сначала необходимо слить теплоноситель из системы. Предварительно нужно перекрыть все задвижки, ограничивающие поступление теплоносителя в радиатор. В многоэтажках, обычно, задвижки находятся в подвале, в частных домах — на частях контура перед и после нагревательного элемента.
Механическая очистка
Для слива жидкости нужно открыть сливной кран, расположенный на контуре. При его отсутствии достаточно открутить заглушки на последней из батарей, расположенной ниже остальных.
Удобно проводить сброс теплоносителя через шланг, который подключают к крану, выводят в канализацию. Метод механической очистки эффективен, при предварительном снятии нагревательных элементов и отдельной чистке труб и батарей.
Способ демонтажа зависит от вариантов подключения и других параметров. Необходимо защитить пол от заливания, подставив емкость. Вынести радиатор на улицу, либо в ванную комнату (эмалированные части требуется защитить ветошью). Чтобы не допустить засора канализации требуется перекрыть сетью слив в раковине.
После механической прочистки необходимо промыть трубы обычной водой. Через водопроводный кран или шланг, под напором подать воду внутрь радиатора. Промывка проводится пока вода не станет чистой.
Гидродинамическая прочистка
Способ подразумевает подачу воды в контур из насоса под высоким давлением. Можно подключать в разорванный контур, чтобы задействовать как можно больше радиаторов до сброса воды. Однако, для этого применяют специальные шланги.
При небольших размерах отложений, вода, подаваемая под давлением, эффективно противодействует солям и грязи. Промывать придется несколько раз. После очищения, работа системы обогрева существенно улучшится.
Метод химической промывки
Принцип метода базируется на введении в полость радиатора веществ, которые растворяют или способствуют отслаиванию накипи. Используют как готовые вещества, так и растворы, приготовленные собственноручно. Может не требоваться снятие радиаторов с кронштейнов.
Однако, промывать алюминиевые радиаторы запрещено. Образуются едкие растворы, которые нельзя сливать в канализацию.
Для очистки слабозагрязненных контуров достаточно:
- соды;
- уксуса;
- кислот.
Лучше использовать специальные составы. После окончания работы с химикатами требуется промыть трубы.
Химическая чистка
Гидропневматическая промывка
Этот метод очистки подразумевает обработку внутренних поверхностей эмульсией под высоким давлением. Эмульсия — смесь воды и кислорода. Эффективность метода высока, однако, потребуется сложное оборудование.
Подходит для чугунных радиаторов с большой емкостью коллектора. Нет жестких требований к виду или материалу элементов. Метод достаточно дорог, однако компенсируется эффективностью и безопасностью. Для снижения влияния на батареи необходимо провести предварительную обработку при помощи химикатов.
Гидропневматическая
Электрогидроимпульсная методика
Принцип работы метода заключается в использовании электрического импульса, разрушающего нерастворимые вещества, передающие ток.
Чтобы создать импульс такого уровня нужен специальный аппарат. К нему присоединяется коаксиальный шнур, на котором формируется заряд, ударная волна разрушает накипь на поверхности труб или радиаторов. После очистки нужно промыть систему чистой водой.
Электрогидроимпульсная промывка, результаты
Этот метод эффективен, не требует полного разбора системы. Однако, потребуется оборудование. Шлаковые отходы можно смыть в канализацию.
Очистка соляной и лимонной кислотой
Качественная химическая очистка водопроводных и других труб предвидит наличие сильных химических реагентов или средствами с такими компонентами, которые необходимо правильно разбавить водой и залить в трубу. Такие смеси способны разрушить любую накипь.
Очень сильным реагентом является соляная кислота
Очищать стальные или чугунные стояки с ее помощью нужно очень осторожно, поскольку такое химическое средство для удаления накипи может сильно навредить старым трубопроводным конструкциям. Бывали случаи, что в результате химической реакции в железе образовывались сквозные отверстия
Пользуясь для очистки труб от накипи соляной кислотой не следует забывать о соблюдении правил ТБ. Прежде, чем начинать работы, необходимо позаботиться о том, чтобы помещение хорошо вентилировалось. Ведь опасны не только кислотные пары, но и газы, которые будут выделяться в процессе работы. Также, необходимо обезопасить глаза, руки, дыхательные органы от возможного влияния химического вещества.
Работу следует начинать с раствором 5-10% концентрации. Если не добьетесь желаемого результата, то следует увеличить количество кислоты.
Но применять такой реагент следует с некоторыми ограничениями:
- необходимо учитывать, что приготовление раствора должно происходить в таком соотношении: один процент на миллиметр известнякового налета;
- при работе с таким средством для удаления накипи как лимонная кислота, нельзя пользоваться эмалированной и алюминиевой посудой, поскольку можно отравиться вредными веществами, которые будут образовываться после возможной химической реакции.
