Как сделать прокол в земле для водопровода

Поэтапное выполнение работы

Первый этап.

Сначала нужно выкопать с двух сторон дороги ямы. Их глубина должна равняться глубине устанавливаемой трубы. К этом показателю нужно прибавить ещё 20 сантиметров, чтобы было удобно работать.

Из приямка проводятся все последующие работы. Он продолжает траншею и по своей длине должен быть не меньше минимальной длины отрезка подготовленной трубы, которую предстоит вбивать в землю с помощью кувалды.

Такие же размеры должен иметь и приёмный котлован. В нём должно хватать места для удобного размещения. Примерные размеры могут равняться 60 на 60 сантиметров. Как правило, этого бывает вполне достаточно.

Второй этап.

Отмечаем ось будущего отверстия. Чтобы это сделать, возьмите стальной прут, заточите его с помощью болгарки, как пику, и вколотите в землю в том месте, где будет проходить труба. Длина прутка не должна быть больше двух метров. В противном случае он просто согнётся. Вбив отрезок, приварите к его концу следующий, и повторяйте эти действия, пока пруток не появится в приёмном котловане.

Арматура или стальной прут указывают направление для вбивания трубы. Во время работы вы можете столкнуться с тем, что пруток упрётся в камень. В этом случае можно его не доставать из земли, так как это практически нереально, а просто отступить некоторое расстояние и начать работу заново.

Третий этап.

На этом этапе забиваем трубу. Но перед этим нужно сделать из трубы большего диаметра специальную насадку, чтобы вбиваемая труба не расплющилась.

Кроме этого, край трубы, который будет уходить в землю, нужно сделать острым с помощью болгарки или даже нарезать на нём зубцы.

Выполнив подготовительные работы, наденьте стальную трубу на прут. Затем наденьте насадку и ударьте по этой конструкции два или три раза. После этого убираем насадку, в трубу проталкиваем тонкую пластиковую трубку до упора и включаем насос. На трубку лучше всего надеть муфту, с помощью которой будет зауживаться её диаметр, чтобы увеличить давление потока воды.

Не забудьте приготовиться к тому, что весь вымываемый грунт будет поступать в обратном, то есть по направлению к вам. Поэтому лучше заранее подготовить приямник и установить в него бочку, в которую будет стекать вся грязь.

Чтобы грунт попадал в бочку, понадобится воронка, на которую нужно надеть двухметровый шланг. Воронку можно сделать из пятилитрового бутыля, просто отрезав у него днище.

После того, как принимающая бочка будет заполнена практически полностью, насос можно поставить в неё, но не на самое дно, а только на середину. Чтобы насос не сломался, его нужно защитить фильтром. В качестве фильтра подойдёт и небольшое ведро из пластика, в котором просверливаются дырки небольшого диаметра.

Четвёртый этап.

Вымыв часть земли из трубы, снова возьмитесь за кувалду и повторите третий этап. Когда вся труба уйдёт в почву, к ней нужно приварить следующий отрезок и повторить весь цикл, пока труба не появится с другой стороны дороги.

Когда работа будет завершена, направляющий штырь будет свободен от грунта. Его можно использовать повторно, чего не скажешь о той трубе, которая была забита в грунт. Её уже нельзя использовать по прямому назначению, так как качество сварки при проведении такой работы могло пострадать. Поэтому стальная труба используется в качестве изолирующего футляра для трубы, имеющей меньший диаметр и изготовленной из других материалов.

Этот метод доказал свою эффективность при использовании стальной трубы с диаметром 57 миллиметров. В неё затем была установлена ПВХ-труба для водоснабжения, диаметр которой составлял 32 миллиметра.

Конечно, можно использовать и трубы с большим диаметром, но тогда потребуется либо сливать отработанную воду в подготовленную траншею, либо устанавливать ёмкость, имеющую большой объём.

Источник

Виды проколов

Метод прокола применяют при прокладке водопровода под дорогой

В зависимости от применяемых механизмов, принципа прокладки канала для прокладки труб различают следующие виды прокола:

• продавливание;
• горизонтально направленное бурение (ГНБ);
• бурошнековое бурение;
• гидропрокол;
• вибропрокол.

Продавливание

Данный вид прокола выполняется следующим образом:

1. В начальный приямок помещается установка направленного бурения, состоящая из рамы с гидроцилиндрами, которые приводят в движение каретку с буровой колонной – соединенными между собой штангами.
2. Первой в каретку устанавливается штанга с рабочей головкой в виде острого конуса.
3. При помощи маслостанции (бензинового двигателя с масляными насосами) гидроцилиндры под усилием вдавливают первую штангу в стенку приямка.
4. После того как большая часть первой штанги скрылась в почвенной толще, каретку при помощи гидроцилиндров отводят назад. К концу штанги при помощи резьбового соединения прикручивают следующую, закрепляют ее в каретке и повторяют процесс продавливания.
5. При появлении рабочей головки первой штанги буровой колоны в финальном приямке ее снимают, устанавливают приспособление для крепления и протяжки трубы.
6. Вытягивая закрепленную к первой штанге трубу, осуществляют ее прокладку в пробуренном таким способом канале (футляре).

Горизонтально направленное бурение

Такой способ широко применяется при прокладке водопроводных сетей диаметром до 200 мм. Прокол выполняется специальными самоходными установками на гусеничном ходу, способными работать в условиях ограниченного пространства и топкого грунта.

Технология выполнения горизонтально-направленного бурения состоит из следующих этапов:

1. Бурение пилотной скважины – при этом установка заглубляет колонну штанг с рабочей буровой головкой в виде лопатки на первой из них под заданным углом и пробивает узкий канал, выходя на поверхность или в стенке финального приямка в конечной точке траектории прокладки трубопровода.
2. Последовательное расширение пилотной скважины – на этом этапе рабочая головка заменяется специальным вращающимся расширителем (риммером), который при протяжке колонны штанг увеличивает диаметр канала до необходимого значения. При этом к торцу риммера крепят новые буровые штанги – это необходимо для того, чтобы после расширения канала удобно и быстро можно было протянуть через него плеть трубы.
3. Протяжка трубопровода – на последнюю присоединённую к риммеру штангу устанавливают вертлюг (серьга), к которому присоединяют оголовок плети трубы. Протяжка трубопровода производится выборкой штанг установкой до тех пор, пока конец трубы не покажется в начальной точке бурения.

В процессе работы внутрь штанг буровой колоны и на наконечник (рабочую головку) подается специальный состав, способствующий разрушению пробуриваемой породы, снижению трения штанг о почву, удалению пробуренной породы из скважины. Собирающийся в приямке буровой состав после завершения работ откачивается, очищается от частиц породы и с помощью химических реагентов регенерируется для последующего использования.

Бурошнековое бурение

Данный способ бестраншейной прокладки водопроводных и других коммуникаций заключается в следующем:

1. Внутрь большой трубы-футляра устанавливают вращающийся от двигателя установки шнек с рабочей головкой (лопатками) в торцевой части.
2. При вдавливании установкой трубы в стенку приямка вращающийся шнек пробуривает встречающуюся ему на пути породу и частично удаляет через торец трубы.
3. После того как первая труба полностью скрылась в почвенной толще к ней присоединяют следующую с таким же шнеком внутри;
4. Когда конец колоны труб появится в финальном приямке, из нее последовательно извлекают все шнеки с остатками пробуренной и не удаленной ими породы.

В пробуренную таким способом трубу помещают несколько водоподающих магистралей

Гидропрокол

Данный вид прокола выполняется с помощью установки горизонтального бурения, в которой на конце первой штанги буровой колоны одевается специальная головка, пробивающая почвенную толщу перед собой при помощи мощной струи воды, создаваемой центробежным насосом.

Применяется такой метод для прокола рыхлых песчаных и супесчаных почв.

Вибропрокол

При вибропроколе рабочий орган пневмопробойника помимо вращательных движений совершает также и мощные возвратно-поступательные (как отбойный молоток). Благодаря этому, такие установки могут быстро и качественно прокалывать даже самый плотный глинистый или суглинистый грунт.

Бестраншейная прокладка труб: технология

Бестраншейная прокладка труб – это наиболее простой и современный метод обустройства основных коммуникационных сетей. Суть метода заключается в отсутствии земляных работ, что позволяет сохранить в целостности ландшафт участка, посадки, дороги и иные сооружения. В чем преимущества данного способа прокладки труб? Какие методы используются при строительстве трубопроводов, читайте далее.

Сооружение канализации бестраншейным способом

Преимущества бестраншейного метода

Укладка трубопровода бестраншейным методом, то сравнению со стандартной траншейной технологией обладает следующими преимуществами:

• сниженная стоимость работ. При выборе такого способа укладки не надо проводить дорогостоящие земляные работы;
• оперативность прокладки трубопровода, достигаемая за счет сокращения выполняемого перечня работ;
• отсутствие необходимости привлечения большого количества специалистов, что в определенной мере также снижает конечную стоимость трубопровода;
• максимальная безопасность для окружающей среды, деревьев и иных насаждений;
• универсальность, то есть возможность прокладки в любой местности и при любых условиях;

Прокладка трубопровода под естественным водоемом

• возможность выполнения работ по прокладке трубопровода в любое время года, независимо от промерзания почвенного слоя;
• безопасность метода.

Способы укладки труб

В настоящее время существует несколько различных способов прокладки трубопровода бестраншейным методом. К ним относятся:

• санация;
• продавливание;
• прокол;
• горизонтально-направленное бурение.

Рассмотрим каждую из методик более подробно.

Продавливание

Следующим способом бестраншейной прокладки является продавливание. Данная методика позволяет проложить трубопроводы диаметром до 2000 мм в любой местности: под дорогой, водоемом, зданием и так далее. Технология использования продавливания следующая:

1. на концах участка будущей системы выкапываются котлованы, необходимые для выполнения дальнейшей работы;
2. в котлованы устанавливаются опорные бетонные основания и специальные приспособления – домкраты;

Установка оборудования для выполнения продавливания

1. труба устанавливается на домкрат и при помощи этого приспособления вдавливается в землю в нужном направлении;
2. удаление грунта, собирающегося в трубе в ходе выполнения операции, осуществляется при помощи лопат и специализированного пмевмооборудования.

Методика выполнения продавливания

Прокол

Технология прокалывания преимущественно используется при прокладке труб канализации или водоснабжения, диаметр которых не превышает 600 мм. Основным требованием выполнения данного вида работ также является ограничение по максимальной длине трубопровода. Для труб диаметром в 600 мм максимальная длина должна составлять не более 60 м.

Прокол трубы осуществляется в следующем порядке:

1. обустраиваются котлованы для выполнения прокола;
2. в котлован помещается гидравлический домкрат;

Установка для выполнения прокола грунта

1. труба устанавливается в домкрат и на нее надевается металлический наконечник;

1. труба постепенно вводится домкратом в слой грунта.

Прокладка труб методом прокалывания

Преимуществом данного метола является полное отсутствие скоплений грунта в ходе выполнения прокладки трубопровода, так как земля не вытаскивается на поверхность, а просто уплотняется.

Горизонтально-направленное бурение

Технология горизонтально-направленного бурения (ГНБ) оптимально подходит для прокладки различных коммуникаций в любых условиях. Для выполнения работы потребуется специальная бурильная установка.

Технология прокладки данным способом следующая:

1. прокладка скважины для трубопровода, которая выполняется буровой головкой, изготовленной из высокопрочных материалов и оснащенной навигационным блоком для контролирования правильной траектории движения;
2. расширение скважины. Вместо буровой головки на установку надевается расширитель, который проходит по проложенной ранее трассе, увеличивая ее диаметр;
3. прокладка труб методом протягивания.

Последовательность выполнения работ при бурении

Технология выполнения направленного бурения подробно представлена на видео.

Благодаря разнообразию методик бестраншейной прокладки трубопроводов можно подобрать способ, который наиболее подходит для определенных условий и значительно снизить затраты и время на проведение различных коммуникаций.

Что из себя представляет метод прокола?

Методом прокола называют технологию, при которой можно получить отверстие без разработки и выемки грунта путем его уплотнения.

Такой способ подходит для прокладки стальных конструкций. Диаметр может варьироваться в пределах 100-500 мм, длина отверстия – 30-50 м. Прокол под дорогой – это один из самых востребованных методов бестраншейной прокладки коммуникаций.

Таким образом устраивают подземные ветки водопровода, канализации, подводят к участку магистральный газ.

Управляемый прокол используют для прокладки:

Прокол используется не только в тех случаях, когда необходимо безболезненно пересечь трассу или железнодорожные пути.

Метод подходит для прокладки отверстий в колодец (при условии, что диаметр этого колодца не менее полутора метров), подвал дома, при необходимости провести провода под каким-либо относительно небольшим объектом и т.п.

Чаще всего управляемый прокол выполняют в толще глинистого грунта под различными дорогами, например, под автотрассой или железнодорожным полотном. Для этого используют насосно-домкратный нажимной агрегат, например, такой как установка Ditch Witch P80.

Кроме того, понадобится набор расширителей, штанг, головок и другого инструмента, с помощью которого выполняют буровые работы.

Обязательно используют гидравлическую станцию. Необходимое силовое воздействие обеспечивает гидроцилиндр, приемлемая мощность агрегата составляет порядка 36 тонн. Работу станции должен обеспечивать двигатель внутреннего сгорания. Для наблюдения за ходом работ в толще грунта применяют средства беспроводной локации.

В качестве примера можно рассмотреть порядок работы локационного устройства Eclipse. В буровую головку помещают зонд, который передает сведения о ходе буровых работ.

Информация поступает на локатор. Здесь данные анализируются, в результате чего определяется точное расположение бурового инструмента в толще грунта, угол наклона буровой головки, соответствие ее движения составленному ранее плану работ. Одновременно контролируется состояние батареи зонда, с которого поступают сведения.

Буровая головка устроена таким образом, что часть ее поверхности скошена. Это улучшает производительность, но отражается на качестве работ.

Из-за скоса при продвижении в толще грунта положение головки будет постоянно отклоняться от вектора воздействия. Оператор должен постоянно корректировать траекторию движения головки, сверяясь с результатами локации.

Чтоб инструмент двигался строго по прямой, его необходимо вращать с постоянной скоростью. Первую стадию выполнения прокола начинают в стартовом котловане, а завершают – в приемном. Здесь вместо буровой головки на установку закрепляют конусный расширитель.

Это устройство проходит образовавшуюся горизонтальную скважину в обратном направлении, что позволяет расширить ее и уплотнить стенки.

После этого в получившееся длинное отверстие вставляется труба необходимого диаметра или футляр для прокладки коммуникаций. В зависимости от ситуации можно прокладывать не одну, а несколько труб. Дальнейшие действия состоят в том, чтобы эти коммуникации проложить и подключить к общей системе.

Во время подготовительных работ также необходимо продумать место хранения труб, которые должны находиться рядом с местом проведения бурения.

Обычно площадку для труб предусматривают рядом со стартовым котлованом. Размеры площадки для хранения зависят от длины труб, которая может достигать шести метров. Желательно, чтобы выбранные для прокладки трубы хранились в горизонтальном положении. Это упростит монтаж и снизит вероятность повреждения конструкции.

Кроме того, нужно обеспечить подъездные пути к стартовому котловану, чтобы беспрепятственно доставлять материалы и необходимую для проведения работ технику.

Сначала выполняется предварительное обследование места проведения работ на местности. Специалисты при этом используют проектную документацию, основываясь на которой, а также на результатах анализа объекта, составляется план выполнения прокола.

Если необходимо выполнить прокол под объектом, испытывающим серьезные транспортные нагрузки (трамвайные пути, автотрасса, железная дорога, метро и т.п.), трубы укладывают в специальных футлярах.

Релайнинг трубопроводов

Релайнинг — это метод санации, при котором новые трубы из полимерного материала затягиваются в существующий трубопровод. Релайнинг может проводиться как без разрушения, так и с разрушением старой трубы.

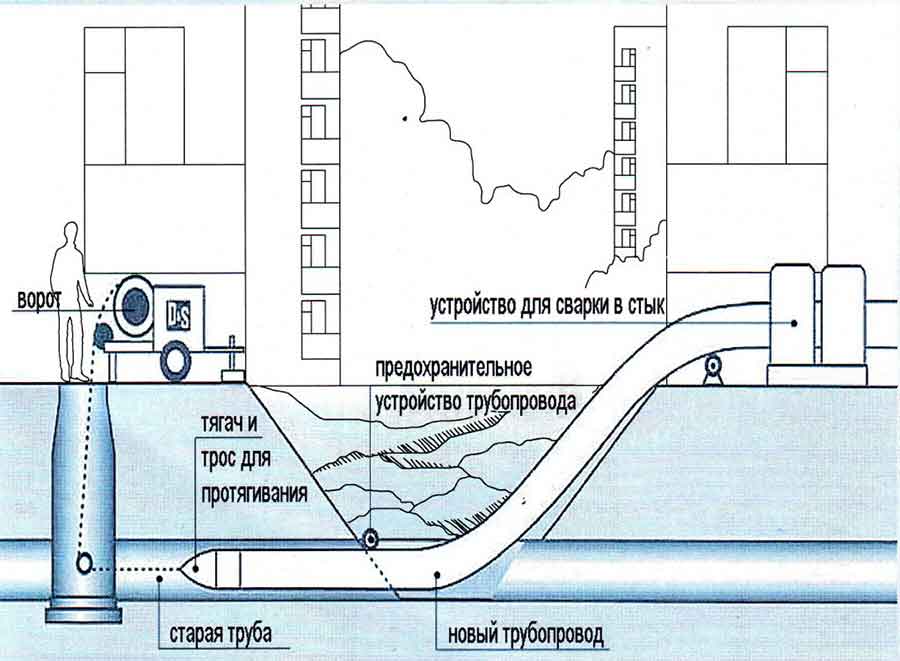

Схема релайнинга трубопроводов.

Перед тем как приступить к протягиванию новой трубы без разрушения старой, нужно тщательно изучить внутреннюю поверхность старой трубы на наличие в ней нахождения посторонних предметов и иных непреодолимых препятствий.

При необходимости сохранить или увеличить диаметр трубопровода применяется метод со статическим взламыванием старого трубопровода. В этом случае через разрушаемый трубопровод пропускаются штанги со стороны предварительно вырытого приемного котлована (размер 2х3 м). На конце протягиваемых штанг, в стартовом котловане, крепится расширительный нож, который через вертлюг соединен с протягиваемой ПНД трубой. На дне приемного котлована на раме смонтированы гидравлические домкраты, в которые затянуты штанги. С помощью данных домкратов приводится в движение каретка с закрепленными штангами. Для улучшения фиксации рамы в котловане монтируется упорная плита. Протяжка ПНД-трубы продолжается до тех пор, пока нож полностью не выйдет в приемный котлован. Во время протяжки штанги длиной по 1,5 м периодически вынимаются. Таким образом, во время этого процесса старая труба ножом разрезается, расширяется и в нее затягивается новая полиэтиленовая труба.

Некоторые нюансы проведения релайнинга

При выборе метода ремонта трубопровода, очень часто, из-за своей экономичности самым распространенным методом является релайнинг. Проводя подготовку к ремонту трубопровода, в первую очередь необходимо подобрать диаметр ПНД-трубы, который идеально должен подходить к диаметру реставрируемого трубопровода. На поверхности трубы длиной 10-12 м свариваются и вводятся в ремонтируемый трубопровод. Свариваемый участок трубопровода может быть длиной не более 700 м. Производительность, в первую очередь, зависит от диаметра трубы и может быть до 250 м в сутки.

Схема сварки полиэтиленовых труб.

Не нужно забывать, что при применении стыковой сварки, на стыках труб образуется бурт, высота его может быть до 15 мм. Этот нюанс необходимо обязательно учесть при проведении замера зазора между внутренней поверхностью ремонтируемого трубопровода и новой ПНД-трубой. С учетом того что диаметр ремонтируемой трубы уменьшится, его пропускная способность совсем не изменится. Происходит это благодаря низкому гидравлическому сопротивлению вставляемой ПНД-трубы.

Санация при помощи релайнинга, без разрушения старого трубопровода, разрешается только в тех случаях, когда допустимо небольшое изменение диаметра трубы или когда оно компенсируется улучшенной пропускной способностью нового трубопровода.

Метод, при котором происходит разрушение старого трубопровода, после чего протягивается новая труба, будет очень полезен в той ситуации, если релайнинг не позволит создать необходимого напора при реставрации трубопровода. Данный метод хорошо подходит для проведения работ в тяжелых гидрогеологических условиях, а также при нахождении вблизи ремонтируемого трубопровода иных коммуникаций или построек.

Приёмы прокладки трубопроводных линий

Виды бестраншейной прокладки Среди всех известных приёмов прокладки трубных линий наибольшее распространение получили следующие:

• прямой прокол;
• так называемое «продавливание» почвы;
• бурение (горизонтальное);
• проходка с использованием щитов.

Для того чтобы выбрать подходящий вариант укладки труб, вам потребуется определиться со следующими вещами:

• состояние грунта в зоне проводки (в том числе и наличие в нём природных вод);
• характер застройки;
• параметры изолированности прокладываемого канала от внешних факторов;
• протяжённость прокладки;
• диаметр трубопровода;
• экономическое обоснование именно этого способа прокладки.

Горизонтальный прокол грунта своими руками

Горизонтальное бурение своими руками любой сложности с низкими финансовыми и физическими затратами возможно на любом земельном участке с минимальным набором материалов и инструментов.

Необходимое оборудование

Оборудование для горизонтального бурения – это довольно дорогое удовольствие. Но если нет финансовой возможности приобрести такую технику, то можно изготовить мини ГНБ собственноручно. Эта идея вполне выполнима, что продемонстрировали неоднократно наши народные умельцы, показывающие свои установки ГНБ на различных форумах.

Изготовленное оборудование идеально подходит для бытовых целей, так как позволяет выполнить горизонтальное бурение своими руками любой сложности.

К примеру, в процессе работы с трубопроводами часто требуется проделать горизонтальный ход. Этот процесс довольно сложный, а выполнить его может только физически крепкий человек.

Для выполнения бурения потребуется:

Последовательность выполнения работ

С помощью шлифмашины или болгарки затачивают кусок арматуры длиной до 2 м, которую нужно затачивать равномерно. Если использовать арматуру длиной больше 2 м, то она согнется.

Потом можно начать бурение. Для этого заточенный кусок арматуры забивают кувалдой в землю в нужном направлении.

После того как отрезок весь забивают, к нему приваривают следующий кусок арматуры. Это позволяет заглубиться на нужную глубину. Если прут уперся в породу, то можно его изогнуть, но нужно быть очень внимательными. Процесс завершится после того, как на выходе появится заостренная часть арматуры. Так формируют направляющий стержень.

После забивки трубы на глубину до 2 м в нее устанавливают насос и подают воду. Для увеличения давления нужно использовать насадки меньшего диаметра. Из открытой части трубы пойдет вода, для которой используют бочку объемом от 150 л.

Когда работа завершится, бочку убирают и опорожняют. Потом можно приваривать еще один отрез и продолжить процесс своими руками, пока труба не появится с другой стороны.

Буровая установка

Строительство скважины выполняют не только с помощью кувалды, так как используют и более современный способ с применением специальной установки горизонтального бурения. Это позволяет выполнить широкомасштабные работы. Но использование такого оборудования увеличивает стоимость работы в несколько раз.

Главное, при использовании такой установки – это не забывать, что её нужно устанавливать в соответствии с технологиями и нормами. Работа с буровым оборудованием требует учета всех правил, поэтому прежде, чем заняться работой, нужно ознакомиться с инструкцией. Буровая установка подразделяется на два вида.

Ручная установка

С помощью вращения трубы происходит постепенное бурение. Грунт вымывают описанным выше способом, для этого работы иногда приходится прерывать. В этом случае тоже желательно использовать арматуру.

Электрическая

УГБ двигается на рельсе, поэтому скорость бурения выше. Но в этом случае часто возникают проблемы при попадании на породу, но если она не очень прочная, то установка с ней справится. Процесс протекает быстрее, но буровая установка стоит дорого.

Бурение с помощью современной, высокотехнологичной техники не всегда проходит быстро, потому часто попадает плотная порода. Если процесс протекает автоматически, то к резервуару для вымываемой земли требуется подключить насос с фильтром для откачивания.

После окончания бурения своими руками во всех случаях трубу оставляют по месту, но иногда её меняют на полипропиленовую, потому что у нее больше срок службы.

Как проложить трубу под дорогой: технологии простые, быстрые и трудоемкие

Во время строительства дома и обустройства участка владельцам земли приходится решать множество задач. Очень часто затруднения связаны с прокладкой различных коммуникаций там, где находится почти непреодолимое препятствие: например, железнодорожное полотно или проезжая часть.

В этом случае возникает закономерный вопрос о том, как проложить трубу под дорогой. Методов решения головоломки есть несколько, однако самой популярной технологией остается «прокол под дорогой».

Его можно сделать своими силами, но сначала лучше познакомиться с этим способом бестраншейной прокладки коммуникаций, а потом узнать об альтернативных вариантах.
