Сборный колодец
Последним по порядку следования сточных вод, но не по роли в работе канализации, является коллектор или септик – колодец, в который из трубопровода поступают нечистоты. Располагают колодец таким образом, чтобы он находился в самой нижней точке системы водоотведения.
Расстояние между колодцем и другими объектами, расположенными на участке и поблизости от него:
| Объект | Расстояние не менее, м |
| нежилые хозяйственные постройки | 1 |
| жилые постройки | 5-7 |
| водозаборный колодец | 50 |
| забор между участками | 2 |
| открытые водоёмы | 15 |
Типы колодцев
Для частного дома можно оборудовать колодец одного из трёх типов:
- накопительный колодец или коллектор – герметичная ёмкость, в которую поступают сточные воды, при заполнении коллектора нечистоты откачивают;
- колодец с доочисткой, септик – ёмкость из нескольких последовательно соединённых камер, в которых постепенно отстаиваются сточные воды, осадок перерабатывают бактерии, а частично очищенная вода поступает в последнюю из камер и оттуда уходит в почву;
- станция глубокой очистки – колодец с фильтрами и биореактором (набор веществ и бактерий), в котором происходит очищение сточных вод от опасных микроорганизмов и отделение безопасной органики, очищенная вода уходит в почву, а выделенную органику можно использовать в качестве удобрения.
Рекомендуем ознакомиться: Какие фитинги лучше подходят для капельного полива
Колодец первых двух типов можно оборудовать своими руками. Используют для этих целей готовые ёмкости из пластика или железобетонные кольца. Септики также возводят из кирпича и бетона.
Станцию глубокой очистки своими руками оборудовать сложно, так как это требуется специальных знаний. Колодец этого типа проще купить и установить в готовом виде в подготовленный котлован.
Еще раз о правилах
- Изделия для монтажа должны быть без механических повреждений (сколы, трещины, вмятины недопустимы).
- Чем меньше поворотов в системе, тем надежнее магистраль
- При соединениях обязательно соблюдать герметичность
- Запрещено резать и укорачивать раструбы
- Сечение трубы выбирается в соответствии с количеством сантехнических устройств
- Горизонтальные трубы прокладываются под уклоном
- Внутреннюю магистраль следует фиксировать к полу или стене
- Обязательно устанавливать вентиляцию
- Установка «ревизий» является необходимой
- Монтаж стояка с горизонтальной трубой запрещено делать под прямым углом
- Подключение к сантехнике осуществляется гибкими шлангами
- Наружную систему следует утеплять
- На каждые 15 метров внешней канализации устанавливается смотровой колодец.
При соблюдении всех правил прокладки канализационных труб, монтаж будет качественным и долговечным.
Внутридомовая укладка труб канализационных
Монтаж трубопровода внутренней канализации начинается с расчета и определения материала труб. Рассчитав необходимый диаметр по различным участкам трубопровода, осуществив подсчет количества и видов элементов, выбрав пластмассу, можно приступать к укладке системы канализации внутренней.
Как правильно проложить канализационные трубы? Необходимо соблюдать угол наклона труб.
Уклон канализационных труб
Подготовительный этап
Трубы и фасонные части тщательно осматриваются на предмет повреждений, разницы толщины стенок. Затем части трубопровода складируются на ровную площадку, препятствуя деформации при хранении.
Прокладка труб канализации требует резки трубы канализационной на части необходимой длины с помощью специального трубореза или обычной ножовки. При использовании ножовки линию реза необходимо зачистить надфилем от заусениц и снять фаску, чтобы не повредить резиновую манжету при монтаже.
Порезка трубы с помощью ножовки или профессионального инструмента
Монтаж трубопровода
Чтобы элементы трубопровода было легче соединять, на гладкий конец трубы или фитинга наносят силиконовую смазку. Герметик продлевает срок службы резиновых колец уплотнительных, препятствует слипанию элементов, снижает напряжение и трение внутри системы.
Не допускается применение смазок (герметиков), не предназначенных для канализационных систем. Внутренние поверхности не смазываются.
Снятие фаски и нанесение герметика
Трубы и фасонные части системы канализационной собираются согласно схеме, вставляя гладкий конец элемента с нанесенным герметиком в раструб следующей части. При этом оставляется компенсационный зазор – 10 мм.
Зазор компенсационный
Такой зазор компенсирует изменение длины трубы канализационной при перепадах температуры, предотвращает коробление и снимает внутреннее напряжение.
После соединения всех частей трубопровода производится фиксирование трубы канализации в полу и к стенам. Крепление осуществляется хомутами, устанавливая их под раструбом для устранения скольжения.
При монтаже системы внутридомовой канализации в помещении без отопления необходимо использовать утеплитель для труб.
Какие трубы используют?
Чтобы проложить канализацию на участке используют трубы из разных материалов.
| Вид трубы | Особенности использования |
| Чугунные | Прочные и долговечные трубы, доступны и легко монтируются. Могут возникать сложности при соединении стыков. Чугун подвергается коррозии со временем и имеет большой вес. Внутренняя поверхность чугуна не будет гладкой, что затруднит транспортировку отходов к сливной яме |
| Асбестоцементные | Обладают гладкой поверхностью, поэтому засоры не образуются. Легко монтируются с помощью муфт, имеют меньший вес, но хрупкие и при транспортировке могут ломаться |
| Полимерные | Обладают высокой прочностью, небольшим весом. Укладывать такие канализационные трубы под силу одному человеку. Легко соединяются, отлично герметизируются. Выпускаются из ПВХ, ПНД и полипропилена |
| Гофрированные | Хорошо выдерживают динамические нагрузки, устойчивы к замерзанию, но могут деформироваться при слишком низких температурах. |
Что делать при замерзании канализации
Чтобы разморозить металлическую трубу в доступном месте, можно использовать паяльную лампу, газовую горелку или сварочный аппарат. Для этого на оба конца замороженной трубы нужно надеть клеммы и включить аппарат. Линия прогреется, лед постепенно растает.
Для разморозки пластиковой трубы можно использовать горячую воду: ее льют именно на замерзший участок. Если он находится далеко от края, то используют шланг меньшего диаметра с насадкой на свободном конце в виде большой лейки (кружки Эсмарха). В нее льют кипяток, пока пробка не растает. В это время сточные воды будут двигаться в обратном направлении, поэтому для их сбора нужно подставить емкость.
Можно воспользоваться горячей водой из водонагревателя, надев шланг на кран. Объема бойлера должно хватить на размораживание канализационных труб.
Для устранения ледяной пробки в трубах из любых материалов очень эффективен парогенератор. Технология его применения заключается в следующем:
- внутрь трубы до упора вставляется паропровод;
- подключается прибор к электросети.
Через некоторое время лед растает под воздействием пара.
Канализационные стояки без вытяжек, выведенных над крышей
В этом случае сточные воды будут плохо стекать. Так как не имея какой-либо возможности втягивать воздух заполняя весь участок трубы (например, вытекая из унитаза), они вместо воздуха (через вытяжку или аэрационный клапан) будут высасывать воду из сифонов. В этом случае канализационные газы будут поступать в комнаты.
В доме, по крайней мере, один, самый дальний, расположенный от стока за пределами дома, канализационный стояк должен иметь вытяжку, выведенную над крышей
Важно, чтобы высота вытяжки предотвращала обратную засыпку снегом. Она обеспечивает аэрацию установки и удаления канализационных газов наружу. Остальные стояки могут заканчиваться аэрационными клапанами
Остальные стояки могут заканчиваться аэрационными клапанами.
Выбираем материал и размертруб
В прошлом веке активно использовались металлическая продукция: конструкции из чугуна до сих пор можно встретить в ванных комнатах и стояках домов старой застройки. Новые стальные и чугунные изделия обладали превосходной прочностью, однако со временем приходили в негодность из-за ржавчины, которая гарантированно появлялась по причине повышенной влажности.
Устройство септика из бетонных колец
Обратите внимание на такое свойство материала, как прочность на сжатие. Данная характеристика ограничивает использование изделий в неблагоприятных условиях
Также важна влажность грунта: в сухой почве глубина закладки достигает 8 м, а в насыщенном влагой грунте – только 6 м.
На выбор глубины часто влияют конкретные факторы, например, место расположения входного отверстия септика. Монтаж должен осуществляться таким образом, чтобы магистраль находилась чуть выше обозначенной точки, иначе стоки не смогут поступать в очистительную установку. Этот момент следует учитывать на этапе проектирования, когда за начальную точку берут выход внутреннего сегмента, а за конечную – вход в подземное сооружение. С учетом уровня грунтовых вод иногда приходится экспериментировать с монтажом септика, чтобы сохранить необходимый угол наклона коммуникаций.
Соблюдение уклона
Лучший способ транспортировки сточных вод по коммуникациям – передвижение естественным путем, т.е. самотеком
Для этого необходимо выполнить одно важно условие – обеспечить достаточный угол наклона трубопровода по всей его длине. Значение уклона зависит от сечения труб и скорости передвижения стоков
Чтобы предупредить образование засоров, необходимо обеспечить скорость 0,8-1 м/сек. Более быстрое движение допускается, медленное – нет.
Наклон труб в зависимости от диаметра
Существуют готовые подсчеты. Например, для прокладки изделий диаметром 50 мм необходим уклон 30 мм на каждый метр длины, если увеличить диаметр в два раза, до 100 мм, то угол наклона смело уменьшаем до 20 мм/м.
Способы резки и фиксации
В процессе прокладки труб канализации в земле или внутри помещения обязательно появится необходимость в резке, чтобы отделить лишний фрагмент, обеспечить нужную длину детали или герметично соединить два отрезка. Для проведения этой процедуры каждый профессиональный сантехник или строитель имеет специальный инструмент – труборез. Он удобен тем, что одновременно отрезает кусок заданной длины и создает на конце фаску – удобную форму для герметичного соединения.
Инструмент для резки пластика
Вместо специального приспособления можно воспользоваться ножовкой, однако придется выполнить дополнительные действия:
- обработать конец пластикового фрагмента – зачистить, убрать неровности и сколы;
- скосить стенки изделия по окружности до определенного угла.
Существуют различные стандарты, касающиеся параметров фаски. Например, в Германии угол наклона — 15º, а глубина – 3 мм, в России угол достигает 45º, а глубина зависит от толщины (обычно – 1/3 часть).
Во время внутреннего монтажа прямые элементы крепят на хомуты, расстояние между которыми определяется назначением системы. При горизонтальном положении линий интервал между хомутами высчитывают, умножая диаметр изделия на 10, для стояков показатели шага фиксированы – от 1 м до 1,3 м.
Использование хомутов для крепления труб
Для прокладки труб канализации при плитном фундаменте необходима дополнительная защита – обмотка гофрированным картоном или другим амортизирующим прокладочным материалом. Для страховки от протечек и подвижек элементы коммуникации заключают в непромокаемые кожухи.
Правила прокладки канализации по СНИП. Технология укладки
Монтаж инженерных коммуникаций производится с соблюдением установленных норм и стандартов (СНИП 2.04.03-85), что обеспечивает надлежащую утилизации отходов и увеличение срока эксплуатации всех элементов, входящих в эту систему.
Один из главных параметров при укладке труб – это определение глубины траншеи. При этом учитывается уровень промерзания грунта в зимний период, который в соответствии с нормами должен быть выше глубины промерзания почвы на 30-50 см, от поверхности земли до верха трубы –
не менее 70 см. На почвах с высокой нагрузкой, под дорожным полотном глубину залегания канализации увеличивают до 0,9-1 метра.
Ширина траншеи должна быть на 40 см больше, чем диаметр устанавливаемой трубы. На участках выхода трубопровода из внутренней системы и подхода к септику траншею немного расширяют для удобства монтажных работ.
В процессе прокладки системы канализации под фундаментом соблюдается оптимальный уклон магистрали, составляющий 1-2 см на каждый погонный метр. В случае отсутствия уклона в системе появляются засоры, так как сточные воды не будут перемещаться.
Монтаж системы канализации под фундаментом
Прокладывание сточной системы под фундаментом используется, когда нет возможности вывести канализационную трубу в основании.
Сделать работу можно самостоятельно. Для этого понадобятся следующие инструменты:
- Перфоратор. Им непосредственно пробиваются отверстия. К нему также должен подходить комплект насадок с длинными насадками.
- Дрель ручная со сменными сверлами.
- Молоток.
- Сварочный аппарат или паяльник для спайки труб.
После подготовительных работ схема проведения работ будет следующая:
- Высчитывается угол наклона места для бурения.
- Проделывается наклонная скважина.
- В получившееся отверстие помещается футляр под трубопровод.
- Последним этапом монтируется инженерная конструкция в целом.
Размещение смотровых колодцев предусматривается через каждые 25-35 м трубопровода на поворотах и других проблемных участков, где существует высокая вероятность возникновения засора. Такое устройство позволяет своевременно проводить ремонтные работы и делать замену оборудования.
Прокладка траншеи ливневой канализации требует серьезного уплотнения почвы. Таким образом, предотвращают вымывание коммуникаций во время дождей. Дно траншеи засыпают и плотно утрамбовывают слоем песка высотой 15 см. Трубы сверху также покрывают слоем песка.
Ливневая канализация на участке
Под фундаментом канализацию устанавливают, если основание уходит в почву не очень глубоко. Трубы прокладывают ниже уровня промерзания грунта, расстояние до фундамента должно составлять не менее 5 метров. Трубопровод выводится непосредственно в канализационную траншею и соединяется с наружной системой способом «в раструб» или с помощью фитингов. Трубы должны быть металлическими, так как следует учитывать значительное механическое воздействие вследствие проседание фундамента.
Монтаж канализации под свайно-винтовой фундамент производится в нетронутом грунте. Чтобы избежать проседания почвы, в траншею дополнительно подсыпают песок и плотно его утрамбовывают. Места соединения слегка подкапывают для сохранения прямолинейности труб.
Кроме того, необходимо соблюдать оптимальное расстояние от канализационной трубы до винтовой сваи, чтобы почва вокруг сваи не стала рыхлой. Если укладка сделана неглубокой (до 70 см), то во избежание повреждений следует утеплить трубопровод.
Нормативные документы: условия и требования проведения трубопровода
Нормами определяется прокладка любого трубопровода, вне зависимости от того, из какого он материала. Многие технические моменты регламентируются в так называемых СНиПах.
Они обеспечивают безопасность, позволяют провести качественно любые работы. Вот ряд требований, обязательных к выполнению для прокладки в земле.
- Учёт требуется для точки, на которой грунт промерзает. Её уровень чаще равен 1,4 метрам. Зимой вода внутри водопровода просто замёрзнет, если он находится ниже. Эксплуатация водопровода станет невозможной.
- Прокладка и её способ будет может меняться в зависимости от того какие сооружения и конструкции уже присутствуют на територии. И от наличия магистралей, коммуникационных сетей, трасс. Лучше обратиться к специализированным фирмам, если нет полной уверенности по поводу того, где проводить монтаж.
- Особенности грунта и рельефа важны для тех, кто прокладывает водопровод под землёй.
Смотреть видео
Водопровод от колодца к дому
Монтаж трубопровода
Чтобы элементы трубопровода было легче соединять, на гладкий конец трубы или фитинга наносят силиконовую смазку. Герметик продлевает срок службы резиновых колец уплотнительных, препятствует слипанию элементов, снижает напряжение и трение внутри системы.
Снятие фаски и нанесение герметика
Трубы и фасонные части системы канализационнойсобираются согласно схеме, вставляя гладкий конец элемента с нанесенным герметиком в раструб следующей части. При этом оставляется компенсационный зазор — 10 мм.
Зазор компенсационный
Такой зазор компенсирует изменение длины трубы канализационной при перепадах температуры, предотвращает коробление и снимает внутреннее напряжение.
После соединения всех частей трубопровода производится фиксирование трубы канализации в полу и к стенам. Креплениеосуществляется хомутами, устанавливая их под раструбом для устранения скольжения.
Методы рытья и необходимые инструменты
Для копки траншеи используется 2 метода:
- ручной;
- механизированный.
Земляные работы, выполненные ручным трудом, ценятся выше, чем те, которые были сделаны с помощью механизированной техники. Открытая выемка в грунте обычно выполняется трапециевидной или прямоугольной формы.
Чтобы добиться определенной формы – лучше использовать ручной труд. Этот метод используется тогда, когда к месту работ нельзя подогнать технику. Улица возле дома слишком узкая, нет возможности расположить бульдозер или экскаватор.
Эффективность ручного метода зависит не только от качества работы строителей, но от типа грунта. Если он будет слишком сыпучим, шансы на нормальное рытье снижаются. Для копки вручную также выбирают удобную погоду, так как рабочие не смогут нормально копать в плохих погодных условиях.
Рытье траншеи механизированным способом проходит быстрее и надежнее. Оно доступнее ручного труда, но возможно только в том случае, если бульдозер сможет подъехать к месту строительства. При определении стоимости расчет идет исходя из времени, затраченного на работу. Механизированный способ будет актуален в том случае, если предвидится большой объем разработки грунта.
При использовании ручного труда применяют штыковую и совковую лопату. Штыковым инструментом выкапывают грунт, а совковым – его собирают.
В механизированной копке участвует:
- экскаватор;
- баровая машина;
- навесной траншеекопатель.
Процесс и технология рытья траншеи
Перед тем, как выкопать траншею, необходимо учесть ширину будущих труб. Чтобы укладка канализации прошла правильно, нужно дать рабочему возможность находиться на дне траншеи. Для этого определяется ее глубина.
Сам процесс рытья несложный:
Выбор формы траншеи. Существует несколько форм для траншей под канализацию: прямоугольная, трапециевидная и смешанная. Прямоугольная используется на плотных грунтах, когда укрепление стенок не требуется. Трапециевидная нужна при заглублении на расстояние более 1,5 метра. Смешанный тип траншеи подойдет тогда, когда трубу нужно расположить на уровне залегания грунтовых вод.
Выбор ширины. Этот показатель определяется исходя из диаметра используемых труб
Также важно учитывать ширину инструмента для работы: при ручном труде – лопаты, при механизированном – ширину ковша. Стандартные размеры от 0,5 до 0,8 метра в зависимости от заглубления.
Разметка траншеи
Выбирают самый короткий путь для трассы. Для разметки используют колышки, между ними натягивают шнурок. Начало трассы будет там, где канализация выходит из дома, а конец – где расположен септик. Если на пути прокладки трассы есть препятствия – деревья, объекты, то их обходят под углом 90 градусов. Это в дальнейшем облегчает стыковку труб. Перед разметкой и копкой обязательно накрывают газонную траву брезентом, а также укрывают другие объекты от повреждения.
Ручная копка. Сначала снимают верхний дерновой слой. Затем почву разрыхляют штыковой лопатой и вынимают с помощью совковой лопаты. При ручной копке лучше использовать ступенчатый метод, постепенно углубляясь внутрь. Когда траншея достигла нудной ширины, но еще не настолько глубокая, используют черенковую лопату. Здесь нужен помощник: один рабочий привязывает веревку к основанию лопаты, а второй вытягивает грунт на поверхность.
Механизированная копка. На участок заезжает специализированная техника, которая за несколько часов способна выкопать большое количество траншей.
Схема канализации в траншее:
Разработанный грунт оставляют на поверхности – в дальнейшем он пригодится для засыпки канализационных труб.
Прокладка внутренней канализации
При использовании пластиковых изделий для внутренней канализации, чаще всего большая часть деталей монтируется в помещениях на открытом пространстве. Монтаж их не представляет сложности. Исключением являются детали канализации, прокладываемые в полу и в стенах. В принципе, для прокладки деталей ТП внутри дома соблюдаются те же правила, что и для прокладки наружной КС, так как стоки начинают формироваться внутри здания. Необходимо обеспечить должный уклон для самотёчной внутренней канализации и минимизировать количество поворотов и углов.
Для прокладки ТП внутри стен существует специальная технология, так как пластиковые трубы при нагревании расширяются. Если их просто вмуровать в стену, то расширяясь, они «потянут» за собой удерживающий их материал. В результате он начнёт трескаться и крошиться. Поэтому такую работу лучше доверить профессионалам.
Правильная прокладка канализационных труб в соответствии с проектом является условием, гарантирующим многолетнюю безотказную и эффективную работу всей системы канализации загородного дома.

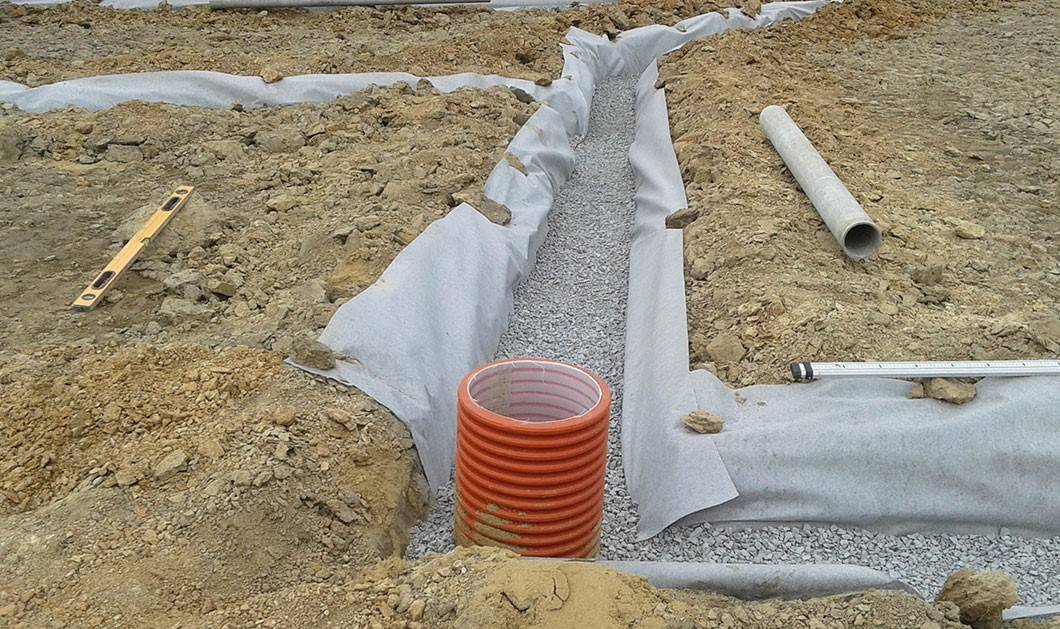

Особенности прокладки канализации в земле
Отвод воды в грунте необходим для обеспечения вывода использованной жидкости в сточные колодцы. В данных инженерных сооружениях системы производится чистка и фильтрация сточных вод, и в зависимости от устройства канализационной системы, повторное их использование или вывод за пределы участка.
Технология прокладки канализационных труб в земле требует уделять повышенное внимание материалам водоснабжающих коммуникаций и принципу их установки. В особенности большую роль играет уклон
В СНиП указывается, что уклон составляет два сантиметра на каждый погонный метр трубопровода.
Технология прокладки и правила сборки
Монтаж трубопровода из отдельных труб мерной длины или секций на лежаках над траншеей Прокладка газопроводных коммуникаций является непростым и трудоемким процессом, который проводится поэтапно и включает в себя несколько стадий. Обязателен подготовительный этап, включающий разработку проекта газопровода.
Проект должен разрабатываться только квалифицированными специалистами, на его основе в дальнейшем будет производиться монтаж. В проекте обязательно должны быть учтены особенности ландшафта и грунта того участка, на котором будут осуществляться монтажные работы, а также климатические условия местности.
Второй этап включает в себя непосредственно работы по установке газопроводной коммуникации. Далее выполняются пусконаладочные работы.
Заключающим этапом является контроль смонтированного газопровода. Необходимо испытать его на прочность и выполнить проверку герметизации всех элементов конструкции. Все гидравлические проверки можно проводить только после установки всех вспомогательных деталей.
Газопровод – взрывоопасное сооружение, поэтому в непосредственной близости нельзя производить никакого строительства. Для этого используются специальные столбики, которые отмечают охранную зону. Размер охранной зоны зависит от вида газопровода. В требующихся местах устанавливаются соответствующие предупреждающие знаки.
Основные выводы:
Проводить процесс монтажа должны только специально обученные люди
Газопровод – сооружение, создающее опасность. Для установки требуется строгое соблюдение техники безопасности, нарушение которой может привести к опасным последствиям. Подготовить необходимую техническую документацию для разрешения и установки газового оборудования. Проводить процесс проектирования и монтажа должны только специально обученные люди
Важно соблюдать все требования к материалам и составляющим газопровода

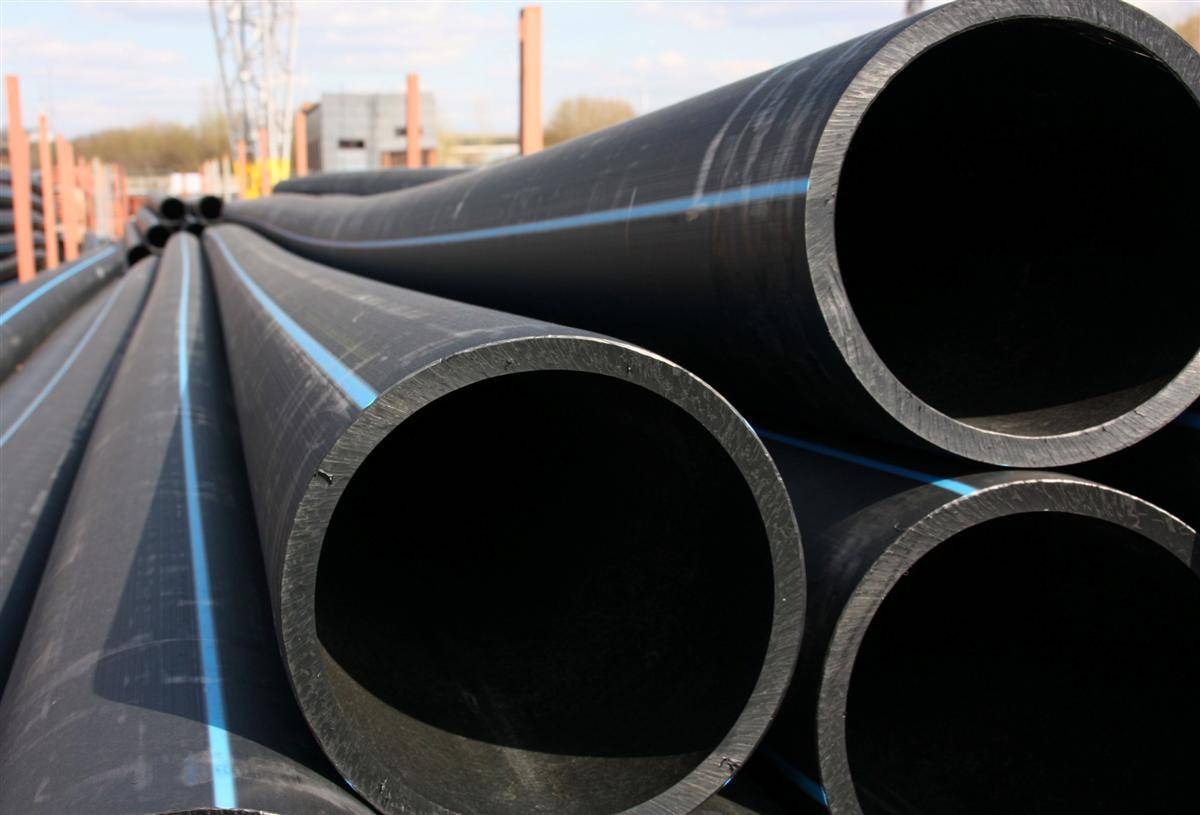

Выбор материала
Для устройства системы сточных канализационных труб в земле, в настоящее время имеются в наличии множество материалов. Ещё сравнительно не так давно, основным материалом для канализационных труб служил чугун. На сегодняшний день чугунные трубы практически полностью вытеснены полимерными. Помимо стоимости и веса труб, главным преимуществом по сравнению с металлическими изделиями является более продолжительные сроки эксплуатации. К тому же полимерные трубы не требуют для установки применение специальной техники.
Полимерный трубопровод, помимо перечисленных плюсов в малом весе, имеют ещё несколько значимых преимуществ:
Отсутствует коррозия на поверхности; Поверхность внутри труб очень гладкая, благодаря этому массы не могут накапливаться; Пластик является диэлектриком, это особенно важно так как современные дома имеют большое количество электроприборов; Устойчивость к агрессивным химически — активным веществам в составе; Пластиковые трубы не выделяют опасных для здоровья токсических выделений; Очень низкая стоимость изделия по сравнению с металлическими трубами; Возможность различных конфигураций сточной магистрали. Однако, без представления и знаний об устройстве канализации, невозможно правильно воспользоваться всеми плюсами пластиковых изделий
Устройство канализации в грунте невозможно без перечисленных преимуществ полимерных труб, ведь они имеют непосредственное значение для общей продолжительности использования и качество трубопровода.
