Особенности проектирования вентиляционных систем

Теплоснабжение приточных установок

Системы теплоснабжения обслуживает калориферы центральных кондиционеров и приточных установок с температурным графиком 95°С-70°С. Каждая приточная установка подключается к системе теплоснабжения с использованием двухходового клапана с электроприводом. Первые ступени подогрева центральных кондиционеров и приточных установок подключаются с использованием локальных циркуляционных насосов для предотвращения обмерзания калориферов. Калориферы второго подогрева в установках с увлажнением воздуха также подключаются с использованием двухходовых клапанов для контроля температуры подающего воздуха.

Над центральными входами проектируются электрические воздушно-тепловые завесы. Над въездами в гараж проектируются водяные воздушно-тепловые завесы. Водяные воздушно-тепловые завесы должны быть подключены к системе теплоснабжения приточных установок и оборудованы двух-ходовыми клапанами с электроприводами и циркуляционными насосами для каждой группы установок. Работа двух-ходовых клапанов должна управляться датчиками температуры воздуха, температуры обратного теплоносителя и должна быть сблокирована с воротами. Датчики температуры воздушно-тепловых завес должны быть установлены на температуру в помещении въездов в гараж на +10 % в холлах на +16°С. На всех стояках и протяженных ответвлениях должны быть установлены балансировочные клапаны. Во всех высших тючках должны быть установлены воздухоотводчики, а в низших точках спускные клапаны. Запорная арматура устанавливается на всех стояках и протяжённых ответвлениях для проведения регламентных работ.

Проектирование, монтаж, интеграция и техническое обслуживание

Компания «МЦИИТ Сервис» выполняет расчеты, проектирование, монтаж и техническое обслуживание приточно-вытяжных вентиляционных систем для домов, коттеджей, квартир, офисов, ресторанов и других объектов.

Наша компания имеет в своем составе проектный отдел и монтажные бригады, благодаря чему заказчик сможет выполнить проектирование и монтаж вентиляционного оборудования, избежав несогласованности в работе различных субподрядных организаций.

В числе объектов, для которых мы выполнили создание приточно-вытяжной вентиляции, можно увидеть загородные дома, коттеджи, офисы и рестораны, площадь которых составляет от 250 до 2500 кв. метров.

Приточно-вытяжная вентиляция в коттеджах

Приточно-вытяжная вентиляция в квартирах и пентхаусах

Приточно-вытяжная вентиляция в офисах

Приточно-вытяжная вентиляция в ресторанах

Базовый комплект оборудования, которое входит в систему автоматизации

Датчики – это первичные преобразователи, служащие для получения информации о реальном состоянии регулируемых параметров в системе. С их помощью осуществляется обратная связь системы регулирования с объектом по следующим параметрам: температура, влажность, давление, уровень СО, СН и пр. Их выбирают в зависимости от типа сигнала, требуемой точности, необходимого диапазона.

· Датчики температуры бывают для внутреннего и уличного применения; накладными на трубопровод (для контроля температуры поверхности трубопровода) или канальными (для измерения температуры воздуха в воздуховоде). Внутри помещений датчики температуры устанавливаются в нейтральных, относительно источников тепла или холода местах, снаружи здания в местах где датчик будет защищен от ветра или прямого попадания солнечных лучей.

Датчик температуры

· Датчик влажности – это блок с электронным прибором, измеряющим относительную влажность, и преобразующий данные в электрический сигнал. Они также бывают наружного и уличного исполнения.

· Датчики давления подразделяются на реле давления (механическое измерение перепада давлений и электрическое преобразование) и аналоговые датчики давления (преобразование давления сразу в электрический сигнал 4…20 mA). И те, и другие применяются для измерения давление как в одной точке, так и разность давлений в двух точках (дифференциальные)

· Датчики потока измеряют скорость движения жидкости или газа в трубопроводе или воздуховоде. Расход жидкости вычисляется по формуле внутри процессорного блока исходя из разности давлений и других параметров (температуры, сечения трубопровода, плотности).

К этой же группе можно отнести и такие элементы как: капиллярный и комнатный термостаты, прессостаты (реле дифференциального давления)

Сервопривод (электропривод) – это механизм, преобразующий электрический (гидравлический, пневмонический) сигнал в механический (вращение, линейное движение и пр.). Они необходимы для непосредственного выполнения функций регулирования. Как правило они управляют воздушными клапанами (заслонками), трехходовыми (двухходовыми) клапанами для регулирования потока теплоносителя.

Сервопривод (электропривод)

Регулятор – это один из основных элементов системы автоматизации для вентиляции, который обеспечивает управление исполнительным механизмом по показаниям датчиков, термостатов и реле.

По функциональному они подразделяются на регуляторы скорости и регуляторы температуры.

· регуляторы температуры в зависимости от способа управления бывают пороговыми, которые управляют температурой с помощью полностью открытой или полностью закрытой заслонки, и с пропорционально дифференциальным управлением (ПИД-регуляторы), которые позволяют плавно управлять температурой в рабочем диапазоне.

· Регуляторы скорости бывают однофазными и трёхфазными; с плавным или ступенчатым регулированием. Выбор способа регулирования зависит от мощности вентилятора или насоса. Наиболее современным и экономичным является способ скорости вращения насосов и вентиляторов с помощью преобразователей частоты (ПЧ). Несмотря на высокую стоимость, ПЧ экономически оправдывают себя.

Преобразователь частоты (ПЧ)

Шкаф (блок) управления: бывают силовые, управляющие или совмещенные, если система небольшая. Вот одни из основных функций любого шкафа управления:

· Включение и выключение системы вентиляции;

· Индикацию состояния оборудования;

· Защиту от короткого замыкания;

· Защиту от нестабильного питающего напряжения;

· Управление производительностью вентиляционной установки;

· Индикацию состояния воздушных фильтров;

· Защиту от переохлаждения испарителя;

· Защиту водяного калорифера от замерзания;

· Контроль и поддержание температуры воздуха в воздуховоде после калорифера и в помещении;

· Защита от перегрева электрокалорифера;

· Контроль (управление) за работой насоса;

· Контроль (управление) за работой рекуператора;

Шкаф управления вентиляцией

Монтаж системы вентиляции на этапе строительства дома

Проектирование систем вентиляции и кондиционирования должно осуществляться на этапе создания проекта постройки дома. Монтаж элементов вентиляционной системы должен выполняться на этапе возведения стен. Трубы прокладывают внутри межкомнатных перегородок. Это делается для того, чтобы спрятать неприглядные части системы. Нельзя монтировать трубы во внешних стенах, так как возникнут мостики холода.

Приточные отверстия, напротив, должны располагаться только на наружных стенах. Отверстие для притока чистого воздуха располагают под окном, рядом с радиатором, для оттока загрязненного воздуха – под потолком.

Вытяжной канал выводится на крышу дома в виде трубы. Высота трубы должна быть выше уровня крыши. На свободный край трубы необходимо надеть защитный купол, который предотвратит попадание жидкости в полость трубы при выпадении осадков.

Естественная вентиляция в производственных зданиях

так устроена вентиляция коровника

Любая естественная приточная или вытяжная вентиляция производственного помещения функционирует, используя разницу температур и давления воздуха в цехе и на улице. Значит, движущей силой естественной тяги являются ветровой и тепловой напоры.

Вследствие перепада температур из цеха вытесняются расширенные теплые воздушные массы, а на их место затягиваются чистые, холодные. С наветренной области формируется область повышенного давления, усиливающая приток свежего воздуха снаружи. С подветренной стороны здания давление наоборот всегда понижено, что способствует оттоку отработанного воздуха. Физические законы успешно применяют для вентиляции предприятий с интенсивным тепловыделением. Но не во всех случаях мощный обмен воздуха гарантирует создание всех необходимых условий для работы персонала.

Если в стенах и окнах цеха есть щели, часто открываются двери или ворота, вероятно появление сквозняков и понижение температуры. Летом же на удаленных от дверей и окон участках нормы вентиляции производственных помещений нарушаются.

Аэрация воздуха в помещении

принцип движения воздуха при аэрации

Аэрация в некоторых случаях создает эффективный воздухообмен на основе естественной тяги. Для ее реализации устанавливаются аэрационные фонари – специально разработанные элементы вентиляции.

Иногда при строительстве производственного помещения расчет вентиляции не производится, оборудование не монтируют. Тогда можно в уже готовом цеху разместить шахты и каналы, работающие за счет теплового напора. Выходы шахт прикрывают оголовками-дефлекторами. Ветер обдувает дефлектор и формирует в трубе область разрежения, усиливая подсос воздуха. Подобная система широко используется в сельскохозяйственных и животноводческих постройках, кузнях, небольших пекарнях. Устанавливается труба на самом высоком выступе крыши.

Аэрация это один из наиболее эффективных примеров естественной промышленной вентиляции. Ее используют на производствах с обильным образованием газов, ядов и тепла.

Устройство естественной вентиляции на производстве

В обслуживаемых зданиях обустраивают 3 уровня проемов с форточками особой конструкции. Первые два ряда проемов располагаются на высоте 1-4 метров от пола. В крыше устанавливают светоаэрационные фонари с регулируемыми форточками.

Летом потоки чистого воздуха попадают сквозь нижние фрамуги, а грязные уходят вверх. В холодное время года воздух проникает через средний ряд форточек и, согреваясь, достигает уровня нахождения персонала.

Разным положением форточек регулируется интенсивность вентиляции. Рассчитывая вентиляцию производственного помещения, определяют площадь форточек, проемов. Так как наихудшее время для работы системы – теплая безветренная погода, ее и берут за точку отсчетов.

Перемешанный с пылью и газами чистый воздух направляется в зоны нахождения людей. Чтобы предупредить распространение пыли и грязи, устанавливают фонари незадуваемой конструкции с защитой от ветра.

В жаркое время года приточный воздух охлаждается методом распыления в нем холодной воды из форсунок, расположенных в области форточек. Воздух охлаждается и немного увеличивается влажность.

К зданиям с естественной аэрацией предъявляются некоторые требования:

  • периметр его должен быть открыт доступу воздуха;
  • аэрируются одноэтажные цеха или расположенные на последних этажах многоэтажек.

Очень сложно смонтировать естественную вентиляцию в многопролетных промышленных помещениях. При ширине цеха более 100 метров доставка чистого воздуха к центру здания практически неосуществима. Тогда для аэрации устанавливают незадуваемые фонари Батурина с отдельным каналом для вытяжки и притока. Зимой такая система может вызвать нежелательное падение температуры в рабочей зоне производственного помещения. Поэтому в многопролетных цехах обычно устанавливается принудительная вентиляция с обогревом притока.

Управление всеми элементами аэрации осуществляется механически.

Другой плюс в невысокой стоимости механизмов.

Недостатки:

  • зависимость от погоды;
  • сложность управления;
  • невозможность обеспечения удаленных рабочих мест свежим воздухом.

Аэрация, как вид вентиляции производственных помещений, неприемлема, если технология подразумевает распространение вредных примесей, пыли. Потому что фильтрация отработанных воздушных масс невозможна.

Сущность вентиляции

Вентиляционная система устанавливается в любое жилое помещение, это обязательное требование. Проектирование и монтаж системы вентиляции нормируются СНиП 41-03-2003. Вентиляционные системы, в зависимости от особенностей их устройства и функционирования, могут быть нескольких видов:

  1. Естественная. Поток воздуха в таком типе вентиляционных систем передвигается за счет разницы температур. Более холодный воздух стелется понизу, а разогретый уходит через вентиляционное отверстие, которое расположено на стене под потолком. Это самая простая система, она не требует автоматического оборудования и больших затрат при монтаже.
  2. Принудительная. Если естественная вентиляция не справляется со своими функциями, тогда устанавливается принудительная вентиляционная система. Устанавливается дополнительное оборудование, которое обеспечивает нормальный микроклимат в жилье. Для движения воздуха монтируются вентиляторы, нагреватели, увлажнители, фильтры и т. д.
  3. Местная. Чаще всего применяется на производствах для удаления загрязненного воздуха из помещения. Местный приточный вариант обеспечивает помещение свежим воздухом, а вытяжной – отводом загрязненных воздушных масс.
  4. Общая. Такая система применяется для вентилирования всех помещений здания.
  5. Моноблочная. Имеет единый корпус, проста в монтаже, не требует много места для установки.
  6. Наборная. Собирается из большого количества компонентов. В состав системы входят фильтры, вентиляторы, дроссели и другие элементы оборудования. Такие системы могут вентилировать любые объекты. Объемное и массивное оборудование занимает много места в помещении.
  7. Приточная. Эти системы отличаются направлением движения воздушных масс. Свежий воздух поступает в помещение, проходя через очистные фильтры. По пути он может увлажняться или осушаться. Задача приточной вентиляции – устранение загрязненного воздуха из помещения.
  8. Вытяжная. Классический вариант вентиляционной системы. Загрязненный воздух выводится из помещения естественным или искусственным путем.

Признаки плохой работы системы вентиляции

Иногда система вентиляции работает недостаточно хорошо. Чтобы определить продуктивность работы системы, необязательно быть специалистом

Обратите внимание на следующие внешние признаки:

  • образуется конденсат на окнах;
  • появляется плесень на стенах;
  • спертый воздух в помещении;
  • запахи очень долго выветриваются;
  • ощущение сырости в помещении;
  • ткани, обивка мебели и постельное белье кажутся влажными;
  • в квартиру проникают запахи от соседей.

Если вы стали замечать некоторые из этих явлений, значит, вентиляционная система работает некорректно. При возникновении подобных признаков в новом, недавно построенном доме необходимо полностью пересмотреть вентиляционную систему. Возможно, в проектировании вентиляции были сделаны серьезные ошибки. Их необходимо исправить, пока в доме не стали распространятся плесневые грибы из-за высокого уровня влажности.

Как проектируется вентиляция

Очень важно рассчитать оптимальную мощность вентиляционной системы. Ведь слабая система не сможет быстро справляться со своей задачей, а чрезмерно мощная может стать причиной серьёзного перерасхода средств

Поэтому специалистами производится целый комплекс работ, связанный с проектированием систем вентиляции:

  1. Объект, которому нужно обеспечить вентиляцию, тщательно изучается, после чего составляется проект общей вентиляции.
  2. Разрабатывается схема расположения наиболее важных элементов вентиляции: воздухопроводные сети, агрегаты и прочие.
  3. Рассчитывается количество теплопритоков, и вычисляются параметры воздухообмена, оптимальные для помещения конкретного объема и назначения.
  4. Составляется техническое сопровождение, где описывается технико-экономическое обоснование используемого оборудования.
  5. Создается рабочий проект вентиляционной системы

Опытные специалисты смогут выполнить всю работу не только правильно, но и быстро. Поэтому пройдут считанные дни, и помещение или же все здание будет оснащено необходимым оборудованием, способным обеспечить качественную вентиляцию, удаление отработанного воздуха и подачу свежего.

Профессиональное проектирование как залог надежной вентиляции

Определить безупречную работу приточно-вытяжной вентиляции можно по нескольким признакам:

  • в помещении всегда свежий воздух;
  • нет посторонних запахов или избыточной влажности;
  • нет сквозняков или так называемого воздушного подпора;
  • в помещении всегда комфортная температура;
  • нет постороннего шума от воздуховодов;
  • вентиляционное оборудование потребляет мало электроэнергии;
  • система вентиляции проста в эксплуатации и обслуживании.

Если хоть один из пунктов не совпадает с действительностью – в проекте приточно-вытяжной вентиляции допущены ошибки. Следствием подобных ошибок может стать быстрое снижение производительности вентиляции или постоянный дискомфорт при ее использовании

Проектирование надежной приточно-вытяжной вентиляции является достаточно сложной задачей – в процессе расчетов важно учесть множество факторов и переменных. Справиться с подобной задачей могут только квалифицированные специалисты, обладающие обширной базой технических навыков и практическим опытом работы

ПСД ВЫТЯЖНОЙ И ПРИТОЧНОЙ ВЕНТИЛЯЦИИ

Подробности
Категория: проект Вентиляция. ОВиК

По результатам проектирования изготовлена рабочая документация РД системы вытяжной и приточной вентиляции.

ПСД ВЫТЯЖНОЙ И ПРИТОЧНОЙ ВЕНТИЛЯЦИИ

Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья людей, эксплуатацию объекта при соблюдении, предусмотренных рабочими чертежами мероприятий. Данный раздел проекта выполнен на основании ранее выполненного проекта на стадии 77′ Тендерной документации, технических условий по противопожарной защите и технических условий на теплоснабжение здания.

Проектирование и расчет вентиляционной системы

Проектирование приточно вытяжной вентиляции обычно начинается с составления общего плана здания с указанием площади и назначения каждого отдельного помещения. После этого разрабатывается схема вентиляции помещений, предусматривающая все необходимые элементы и места их установки.

Перед тем как рассчитать приточно вытяжную вентиляцию необходимо определить ее основные параметры, к которым относится:

  • производительность системы, обеспечивающая требуемый воздухообмен в помещениях;
  • необходимое давление в системе, создаваемое вентиляторами;
  • скорость потока воздуха в воздуховодах и площадь их сечения;
  • допустимые уровни шумов при работе системы;
  • мощность воздухонагревателя для поступающего наружного воздуха.

Существующие нормы приточно вытяжной вентиляции предписывают минимально необходимый воздухообмен в помещениях, который зависит от их площади и числа пребывающих в них людей. Для жилых помещений нормы составляют 2-3 кубометра в час на один квадратный метр или 20-30 кбм/ч на одного взрослого человека. Для бытовых помещений (кухня, ванная комната, туалет и пр.) с высоким содержанием в воздухе вредных примесей, неприятных запахов или повышенной влажности, эти нормы увеличиваются в два или три раза.

Рабочее давление в воздуховодах зависит от технических характеристик вентиляторов: производительности (кбм/ч) и создаваемом полном давлении в рабочей зоне (Па), а также от типа и размера сечения трубопроводов, их длины, наличия поворотов, переходов и других добавочных элементов вентсистемы. При расчете должны учитываться удельные потери давления в воздуховодах, измеряемые в Паскалях на один погонный метр трубопроводов, которые определяются с помощью специальной диаграммы.

Полное давление, создаваемое вентилятором, должно превышать общие потери в вентиляционной системе. Поэтому, чем длиннее и сложнее по устройству и конфигурации воздухопроводная сеть, тем мощнее должен быть вентилятор.

Приточно вытяжная механическая вентиляция должна обеспечивать скорость воздушного потока в пределах 3-5 м/с. Превышение этого предела приводит к снижению рабочего давления в системе и возникновению сильных аэродинамических шумов, недопустимых в жилых и рабочих помещениях.

Площадь сечения воздуховодов рассчитывается с учетом требуемого расхода воздуха и скорости воздушного потока по специальной диаграмме.

Например, для жилого помещения с воздухообменом 500 кбм/ч и скоростью воздуха 5 м/с размер сечения должен быть не менее 160х200 мм для прямоугольного или 200 мм в диаметре для круглого типа воздуховодов.

Мощность используемого воздухонагревателя зависит от температуры наружного воздуха и производительности системы и рассчитывается по формуле:

Мощность нагревателя (Вт) = Разность температуры на входе и выходе системы (°С)*Производительность системы (кбм/ч)/Постоянный коэффициент (2,98).

Например, для квартиры с воздухообменом в 400 кбм/ч и разностью температур 28°С (на улице -10°С, внутри +18°С) мощность нагревателя составит: 400*28/2,98=3758 Вт или 3,8 кВт.

Для жилых помещений типичная мощность калорифера обычно составляет 1-5 кВт, для офисных – 5-20 кВт.

Особенности монтажа и обслуживания системы

Для эффективного вентилирования воздуха в помещениях необходим правильный и качественный монтаж приточно вытяжной вентиляции, который, в зависимости от сложности системы, может быть выполнен самостоятельно или специалистами в данной сфере.

Установленная приточно вытяжная вентиляция своими руками позволяет значительно сократить затраты, но при этом увеличивается риск совершения ошибок в расчетах и/или монтаже и получение неработоспособной системы, что может привести к еще большим расходам на их устранение.

Чтобы обеспечить работоспособность системы, необходимо проводить периодическое техническое обслуживание приточно вытяжной вентиляции, которое заключается в проверке состояния и герметичности соединений воздухопроводной сети, чистке или замене фильтрующих элементов, контрольных замерах основных параметров системы, работы автоматики и т.д.

Учитывая специфику выполняемых профилактических работ, обслуживание приточно вытяжной вентиляции лучше всего доверить профессионалам, имеющим необходимое оборудование и соответствующие навыки.

Физическая основа вентсистемы

Система приточно-вытяжной вентиляции представляет собой многофункциональный комплекс сверхбыстрой обработки газовоздушных смесей. Хотя это система принудительной транспортировки газа, она основана на понятных физических процессах.

Для достижения эффекта естественной конвекции воздушных потоков источники тепла размещают как можно ниже, а вытяжные элементы – в потолке или под ним.

Само слово “вентиляция” тесно связано с понятием конвекции. Это один из ключевых элементов в движении воздушных масс.

Конвекция – это явление циркуляции тепловой энергии между холодными и теплыми потоками воздуха. Существует естественная конвекция и принудительная конвекция.

Немного школьной физики, чтобы понять, что происходит. Температура в помещении определяется температурой воздуха. Молекулы являются носителями тепловой энергии.

Воздух – это многомолекулярная смесь газов, состоящая из азота (78%), кислорода (21%) и других примесей (1%).

Когда мы находимся в закрытом пространстве (комнате), мы имеем неоднородность температуры по отношению к высоте. Это связано с неоднородностью концентрации молекул.

Учитывая равномерность давления газа в замкнутом пространстве (комнате), согласно основному уравнению теории молекулярной кинетики: давление пропорционально произведению концентрации молекул на их среднюю температуру.

Если давление везде одинаково, то произведение концентрации молекул на температуру в верхней части комнаты будет эквивалентно такому же произведению концентрации на температуру:

p=nkT, top*Top=top*Top, top/top=Top/Top

Чем ниже температура, тем больше концентрация молекул и, следовательно, больше общая масса газа. Именно поэтому о теплом воздухе говорят, что он “легче”, а о холодном – что он “тяжелее”.

Правильная вентиляция в сочетании с эффектом конвекции может поддерживать температуру и влажность в помещении в периоды автоматического отключения основного нагревателя.

Исходя из этого, становится понятным основной принцип вентиляции: приток (всасывание) воздуха обычно располагается внизу помещения, а вытяжка (отвод) – вверху. Это аксиома, которую необходимо учитывать при проектировании системы вентиляции.

Выполнение расчетов

В частном доме и квартире проектирование вентиляционных систем по части вытяжки делается с учетом однократного воздухообмена, при этом приточная система дает двукратную замену массы. Часть подающегося воздуха уходит сквозь щели оконных и дверных проемов, и вытяжная система не испытывает избыточной нагрузки.

В многоквартирном секторе нет запрета на установку приточных вентиляторов, тогда как монтаж вытягивающих турбин в отверстиях вентиляционной шахты иногда не разрешается.

Расчет воздухообмена


Объем поступаемого воздуха зависит от количества проживающих, площади помещения

Для получения нужного обмена воздуха рассчитываются два значения: по числу людей и по кратности, после чего выбирается наибольший показатель.

Воздухообмен по числу человек определяется по формуле L = N · Ln, где:

  • L – нужная выработка приточной системы (м³/ч);
  • N – число человек;
  • Ln – норма воздуха на 1 человека (м³/ч).

Последнее значение берется для людей в состоянии покоя 30 м³/ч, а стандартный показатель по СНиП составляет 60 м³/ч.

Расчет по кратности происходит по формуле L = p · S · H, где:

  • L – нужная выработка приточной системы (м³/ч);
  • p – норма кратности воздухообмена (для жилья – от 1 до 2, для контор – от 2 до 3);
  • S – площадь комнаты (м²);
  • H – высота помещения (м).

После расчета получается общая требуемая производительность вентиляции.

Аэродинамический расчет


Скорость воздуха вблизи вентиляционной турбины всегда выше, чем в других помещениях

Расчет предполагает, что скорость воздушного потока уменьшается при удалении от вентиляционной турбины. Делается для выбора площади сечения и параметров воздуховодов и расчета потерь напора в системе.

Проектирование вытяжной вентиляции в части аэродинамики включает два этапа:

  • определение характеристик наиболее протяженного отдела трубопровода;
  • координация с ними других магистральных участков.

Расчет воздухораспределения

Вычисление показателя распределения воздушных потоков является важным при проектировании промышленной вентиляции. Расчет позволяет сохранять комфортность климата в цеху без изменения технологии и при обеспечении качества конечного товара.

В результате достигается равномерное распределение воздуха во всех областях обширного помещения, при этом показатели воздуха остаются в нормативном диапазоне. От правильного расчета зависит экономическая и санитарно-гигиеническая результативность вентиляционной системы.

Акустический расчет


При наличии шума на трубы вентиляции монтируется глушитель

Вычисление позволяет определить источник появления шума, его технические характеристики и разработать мероприятия по предупреждению или уменьшению звука и вибрации. В трубопроводе определяются проектные точки, где делается расчет степени звукового напора.

Полученные значения сравниваются с нормативными параметрами и принимаются меры для снижения негативных эффектов. После отражения мероприятий в проекте по вентиляции делаются новые вычисления с учетом добавленных элементов.

Монтаж вентиляции

Для монтажа стоит найти фирму, имеющую огромный опыт в этой области. От правильной работы зависит срок службы всей установленной системы. Чем качественнее произведена установка и монтаж, тем меньше проблем у вас будет в будущем. Проектирование и монтаж вентиляции, а точнее именно монтаж можно условно разделить на несколько этапов.

Перечислим их:

  • подготовительный этап. Здесь производится пробивка отверстий, подготовка вентиляционной камеры и основания для самого оборудования;
  • разводка сетей, установка клапанов огнеупорных, прокладка воздуховодов;
  • непосредственно сам монтаж системы;
  • размещение вентиляционных решёток и устройств для воздухораспределения;
  • размещение автоматики;
  • запуск системы и проверка работы.

Монтаж вентиляции специалистами После монтажа вы получаете на руки всю документацию и акты о выполненных работах.

Основные компоненты приточно-вытяжной вентиляции

Это устройство состоит из нескольких рабочих компонентов, наиболее важными из которых являются:

  • Электрический нагреватель;
  • Реанимационный блок;
  • Его можно расширить с помощью кондиционера.
  • Автоматизация для контроля и управления оборудованием;

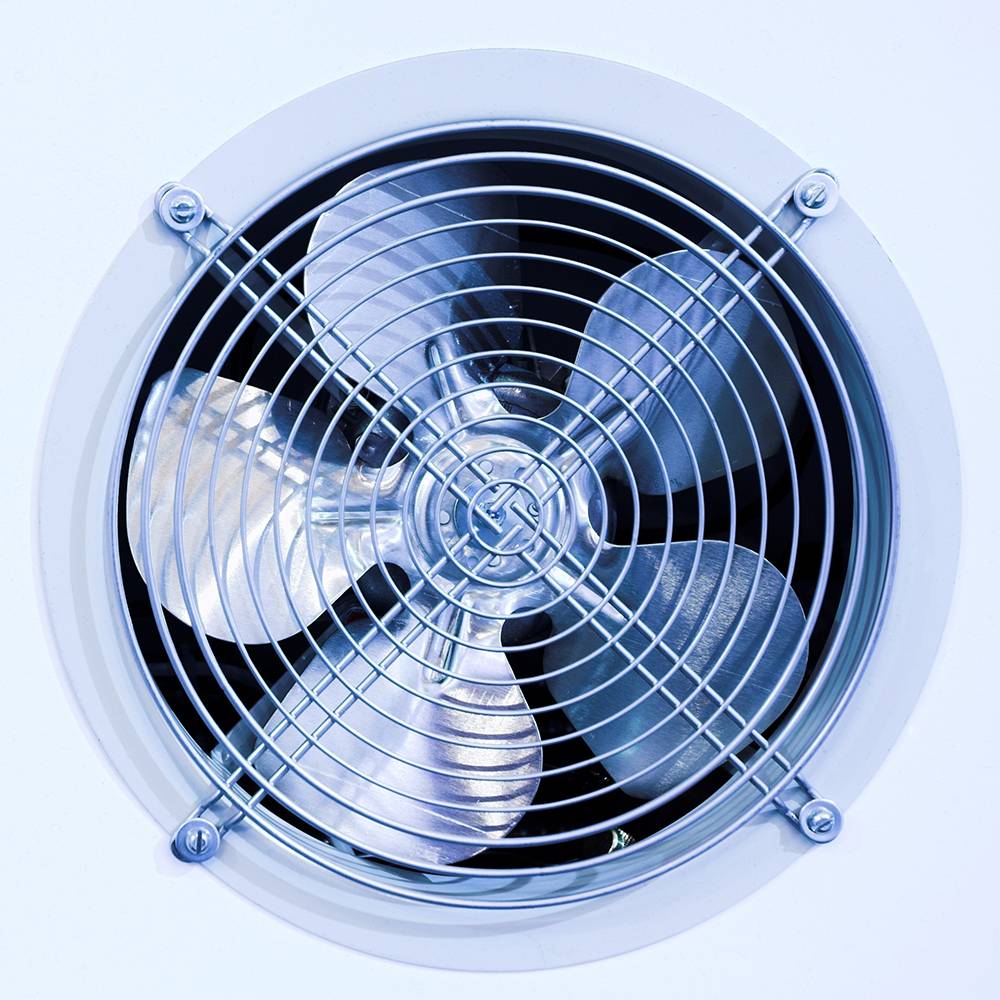

  • Вентиляторы отвечают за поступление и выход воздуха;
  • Система фильтрации;

Элементы, важные для правильного функционирования выхлопной системы, включают в себя воздухонагреватель и охладитель, глушители, воздушные фильтры, электронные датчики, регулирующие температуру воздуха, концентрацию углекислого газа и т.д.

В зависимости от модели приточно-вытяжные вентиляционные установки представляют собой либо моноблок, либо набор компонентов, которые при монтаже соединяются в общую схему с помощью воздуховодов и воздухораспределителей.

Моноблочные системы более компактны и привлекают быстрой установкой. Конструкция монтируется на стену, подводится к блоку воздуховодов и подключается к источнику питания. Этот тип оборудования чаще всего используется в домах, офисах, небольших помещениях.

При выборе устройства необходимо учитывать, насколько большое помещение должно снабжаться чистым воздухом. Исходя из метража и назначения объекта, выбирается соответствующее вентиляционное устройство.

Заключение

Итак, монтаж простых индивидуальных устройств может осилить и домашний умелец. Но сложную канальную систему лучше доверить профессионалам. Качественный монтаж и своевременное обслуживание вентиляции позволят избежать ещё больших трат на ремонт и переделывание огрехов.

Источники

  • https://stroyday.ru/remont-kvartiry/ventilyaciya/pritochno-vytyazhnaya-ventilyaciya-dlya-kvartiry.html
  • https://nimal.ru/info/pritochno-vytyazhnaya-sistema-ventilyacii/
  • https://www.AirClimat.ru/Pritochno-vytyazhnaya-sistema-ventilyatsii.htm
  • https://ventilsystem.ru/ventilyaciya/vidy-sistem/pritochno-vytyazhnaya-ventilyaciya-dlya-kvartiry.html
  • https://www.AirClimat.ru/Montazh-pritochno-vytyazhnoy-ventilyatsii.htm
  • https://microklimat.pro/sistemy-otopleniya/montazh-sistem-otopleniya/pritochno-vytyazhnoj-ventilyacii.html
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
