Общие требования
Данные требования касаются размещения элементов проводки: счетчиков, коробок разветвительных, розеток, выключателей и размещения электрических проводов.
Коробки разветвительные, выключатели и розетки, электросчетчики размещаются в местах, доступных для их обслуживания (при этом все токоведущие части закрываются).
Выключатели целесообразно размещать в каждой комнате с одной стороны от двери. Высота размещения – 1,5 метра от уровня чистого пола (напольного покрытия)
Обратите внимание: при открывании двери в комнату выключатель должен оставаться досягаемым.
Розетки монтируются на высоте 0,5 – 0,8 м от уровня чистого пола. Места их расположения определяются планируемой расстановкой электрического оборудования.
Существуют требования и на количество розеток в квартире: согласно правилам пожарной безопасности их устанавливают не менее одной на шесть квадратных метров
На кухне, независимо от ее площади, их должно быть смонтировано не менее трех.
Во влажных помещениях – туалетах и ванных комнатах – устанавливать розетки запрещено. Но здесь есть один нюанс: для подключения фенов и электробритв допускается монтировать в ванных розетки, которые питаются от разделительных трансформаторов с двойной изоляцией.
Не допускается устанавливать розетки ближе, чем на полметра от заземленных батарей отопления, газовых плит, стальных трубопроводов и прочих металлических устройств.
Розетки на межкомнатной перегородке целесообразно устанавливать в одной точке с каждой стороне перегородки. Они в этом случае подключаются параллельно через сквозное отверстие в стене.
Все ответвления и соединения электрических проводов в квартире выполняются только в ответвительных и соединительных коробках.
Чтобы в дальнейшем при ремонтах не было проблем с повреждением электропроводки, провода следует прокладывать только горизонтально и вертикально. Причем необходимо план прокладки сети хранить. Есть общепринятые нормы размещения проводов:
- горизонтальные участки размещаются на расстоянии 50 – 100 мм от балок и карнизов и на 150 мм от потолка и плинтуса (в последнем случае допускается расстояние 200 мм);
- вертикально расположенные участки электросети должны быть отнесены от углов комнаты и дверных и оконных проемов минимум на 100 мм. При этом соприкосновение провода с металлическими конструкциями здания (если таковые имеются) не допускается;
- если рядом с проводкой расположены трубы отопления или горячей воды, ее необходимо защитить асбестовыми прокладками. Еще один допустимый вариант – применение провода с термозащитным покрытием;
- если провод размещается параллельно газовой трубе (или трубопроводу с любым другим горючим веществом), расстояние между ними должно быть не менее 0,4 метра;
- в квартире запрещено прокладывать электропровода пучками. Также недопустимо располагать их с зазором менее 3 мм.
Схема правильной электропроводки в доме
Жилы проводов зануления и заземления соединяются между собой сваркой. Электроприборы, подлежащие защите, присоединяются к защитным проводам посредством болтовых соединений.
Для зануления стационарных электроплит от квартирного счетчика прокладывается отдельный проводник. Его сечение должно быть равно сечению провода фазы. Присоединяется этот проводник перед электросчетчиком к защитному проводнику сети электропитания. Заземляющие и зануляющие проводники не должны иметь выключателей или предохранителей. Это правило необходимо соблюдать, иначе в момент срабатывания защиты все бытовые приборы окажутся в зоне воздействия опасного потенциала сети.
Все вышеперечисленные требования относятся к области электробезопасности.
Структура квартирной электросети
С точки зрения электротехнического проектирования, квартира — достаточно сложный объект, обладающий обширным списком разноплановых свойств. Поэтому первая задача, которую решает проектировщик – определение топологии внутренней сети.
В общем случае разводка электропроводки может быть трёх типов:
- через распределительные коробки (для двухкомнатных, трёхкомнатных и т.д.);
- от отдельных автоматов в распределительном щите (для однокомнатных квартир);
- смешанный вариант («шлейф»).
Чаще всего в квартирах используется первый вариант, в котором разные ветви цепи коммутируются через распределительные коробки.
Схема с распределительными коробками
Выбор конкретной топологии сети зависит от разных факторов, но в любом случае следует учитывать затраты на провод и штробление стен.
Схема — шлейф
Кроме топологического деления, в типовых проектах используется разделение на группы по функциональному признаку:
- освещение;
- розетки общей группы;
- силовые розетки для мощных электроприборов;
- электросеть для подключения электрооборудования в ванной комнате;
- кухонная подсеть.
Схема электропроводки для кухни Отметим, что распределение по функциональному признаку делается по следующим причинам:
- для повышения надёжности всей сети (короткое замыкание в подсети не обесточивает всю сеть);
- для более точной настройки систем защиты (разная чувствительность УЗО);
- для создания возможности использовать менее мощные провода.
Стоимость подключения электричества к земельному участку
Стоимость подключения электричества – понятие непостоянное и зависит оно от особенностей проекта, места расположения земельного участка, расстояния от земельного надела до источника электроэнергии.
Среди потребителей есть льготная категория граждан – те лица, которые запрашивают мощность потребления энергии до 15 кВт. Тогда электричество подключается бесплатно.
Согласно закону о подключении электричества к земельному участку за 550 рублей (вернее, это Постановление Правительства № 861 от 27.12.2004 г.). Если расстояние .от электросетей до границ участка заявителя меньше 500 м, то плата за подключение электроэнергии составит всего 550 руб.
Если возникла необходимость установить высотный столб подключения для электрификации участка, тогда цена за установку столба под электричество на участке будет зависеть от материала, из которого будет устанавливаться опора.
Цены на установку железобетонных столбов стартуют от 5 тыс. руб., за доставку и монтаж придется заплатить около 20 тыс. руб.
Не стоит экономить на услугах специалиста и пытаться самостоятельно монтировать столб. Только эксперты знают, где установить столб, чтобы была учтена роза ветров, на какую глубину закапывать столб, чтобы он не наклонился и не упал, на каком расстоянии ставить столбы друг возле друга и т. д.
Как подключить электричество за 550 рублей?
Если все условия касательно подключения электричества по льготной цене соблюдены, тогда заявителю нужно знать, как провести электричество на участок по льготному тарифу, что нужно для подключения:
- Подать заявку на технологическое присоединение в районные электрические сети, в офис обслуживания или в личном кабинете на сайте электросетевой организации. В качестве приложений к заявке нужно подать план расположения энергопринимающего устройства с привязкой к ориентирам; копию документа, подтверждающего право собственности на объект; копию гражданского паспорта.
- Дождаться, когда сетевая компания направит заявителю заполненный и подписанный ею проект договора в 2 экземплярах, а также технические условия. Договор должен содержать перечень мероприятий по технологическому присоединению, сроки, обязательства сторон по реализации мероприятий, ответственность сторон, порядок расчетов. На этом этапе заявитель должен внести оплату в размере 550 руб.
- После оплаты сетевая компания приступает к выполнению работ до границ земельного участка заявителя, где расположено его энергопринимающее устройство. В то же время заявитель выполняет мероприятия в границах своего участка, на котором расположено энергопринимающеее устройство. На эти мероприятия у обеих сторон есть 6 месяцев для выполнения.
- По окончанию работ специалисты сетевой компании проверяют выполнение технических условий и проводят осмотр энергопринимающего устройства. Если во время проверки будут выявлены несоответствия, тогда сетевая организация предоставляет информацию об обнаруженных нарушениях и доносит потребителю рекомендации по устранению дефектов.
- Если работа была проведена в соответствии с тех условиями, тогда компания выдает потребителю: акт осмотра электроустановок, акт о выполнении технических условий, а также акт допуска прибора учета к эксплуатации.
- Для начала электроснабжения заявителю следует заключить договор оказания услуг по передаче электрической энергии с сетевой организацией и договор купли-продажи электроэнергии с энергосбытовой организацией.
Бесплатные программы
В этой группе представлено программное обеспечение, которое создано энтузиастами либо предназначено для тестирования в качестве бета-версии. Несмотря на отсутствие коммерческой выгоды, функциональность продуктов достаточна для подготовки электротехнического проекта. В отдельных случаях пользователям предлагается на добровольной основе сделать пожертвование.
«Электрик»
В этой программе профессионалы и рядовые пользователи оценивают положительно следующие особенности:
- бесплатный доступ ко всем функциям;
- русскоязычный интерфейс;
- удобное расположение элементов управления в основном окне;
- минимальные требования к производительности компьютера.
Существенным недостатком вряд ли можно признать упрощенный внешний вид. «Технологичность» оформления соответствует целевому назначению продукта.
«Компас-электрик»
Программа создана для автоматизации подготовки проекта электрооборудования производственных объектов. Предусмотрено проводное соединение функциональных компонентов. Допустимо наличие в схеме:
- АСУ;
- релейных и других защитных устройств;
- логических контроллеров.
Графические обозначения в базе данных соответствуют стандартам, действующим в РФ.
«1-2-3 схема»
Специализированная программа для подбора комплектации электрощита. В базе данных есть следующие сведения:
- размеры модульных аппаратов;
- артикулы серийных изделий;
- информация о корпусах с учетом требований к уровню защиты.
Бесплатный модуль Semiolog можно использовать для создания этикеток, маркирующих группы потребителей.
«Мобильный электрик»
Это приложение можно загрузить из магазина Google Play для установки на смартфон (планшет), работающий под управлением ОС Android. Отсутствие оплаты компенсирует просмотр рекламных роликов. Для устранения баннеров придется купить лицензированную версию. Расчет выполняют с применением встроенных калькуляторов.
Qelectrotech
Простая программа с понятным интерфейсом для проектирования схем с применением типовых электронных компонентов. После размещения элемента соединения (вертикальные, горизонтальные) формируются автоматически. Есть версии для ОС Windows и Linux. Выполнен качественный перевод интерфейса на русский язык.
Подготовка материалов
Чтобы закупить необходимые монтажные материалы и определить их количество, возьмите за основу составленную электросхему. Элементы управления, защиты и учета, располагаемые в щитке, на ней уже указаны, остается подобрать кабельную продукцию и подрозетники (выключатели и сами розетки можно приобрести позже). На этот счет рекомендации такие:
- Используйте для разводки электрики медный кабель марки ВВГ на 3 цельных жилы и его разновидности. Не берите алюминиевые и многожильные провода (например, ПВС), предназначенные для других целей.
- Медная электропроводка в квартире или частном доме, питающая осветительные приборы, должна иметь минимальное сечение 1,5 мм². Розеточную сеть нужно делать кабелем 2,5 мм², а присоединение заземляющего контура выполнять сечением 6 мм².
- Если необходимо провести наружную линию от столба к зданию, применяйте самонесущий провод СИП на 16 мм² и специальные подвесные кронштейны.
- Для скрытой прокладки кабелей используйте металлорукав либо пластиковую гофрированную трубу соответствующего диаметра (провода должны занимать не более 40% полости защитного рукава), фиксируемую на защелках или хомутиках.
- Не предусматривайте много одиночных комнатных розеток в разных местах, лучше поставьте пару блоков на 4—5 вилок. Для кухни вполне достаточно одной группы из 5 розеток.
- Расчет числа распаечных коробок ведется по представленной ниже схеме, где показан правильный монтаж проводки. Коробка ставится на каждом ответвлении от основной магистрали.
Перед расчетом количества кабельной продукции продумайте способ укладки электропроводки. Оптимальный вариант – развести проводники за потолочной и стеновой обшивкой из гипсокартона, в полу или под плинтусом. Такой подход позволит уберечь коммуникации от повреждений при последующих ремонтах и легко реализуется в однокомнатных и двухкомнатных квартирах панельных домов.
В деревянных домах, построенных из бруса либо по каркасной технологии, практикуется внутренняя разводка открытого типа – на изоляторах либо в пластмассовых каналах, как сделано на фото. В этом случае удобнее проложить сеть из плоской разновидности кабеля – ВВГ-П. Не забудьте и о слаботочных линиях – витой паре для интернета, сигнализации и так далее, их тоже надо развести по комнатам.
Также стоит упомянуть об электропроводке в стиле ретро, гармонично вписывающейся в интерьер любого деревянного жилища, в том числе и бревенчатого. Но учтите, что цена комплектующих втрое выше обычных материалов, а способ монтажа, показанный в видеосюжете, требует некоторых навыков.
Прокладка проводов в жилой комнате
На рис. 2 отмечено, что освещение коридора и жилой комнаты создается с помощью двух различных контуров. На практике можно сделать так, чтобы коридор и жилая комната освещались от одного контура. Общая люстра или точечное освещение, а также светильники в коридоре вряд ли будут иметь мощность, большую двух киловатт.
Конечно, для соблюдения этого совета, распределительную коробку следует установить на стене у входа в жилую комнату. Дальше от коробки можно развести кабели к светильникам в коридоре и в жилой комнате.
При этом провода к люстре и выключателю в жилой комнате нужно будет прокладывать через дыру в стене. Сечение кабеля, который будет использован для контура для светильников, может равняться 1,5 кв. миллиметра. Номинальный ток автоматического выключателя для этого контура должен составлять десять ампер.
Такими же должны быть и контуры для светильников в ванной и кухне. В принципе для светильников этих двух помещений можно проложить один контур. На рис. 2 видно, что в жилую комнату, кухню и ванную подходят ветви, к которым подключаются розетки.
Каждая такая ветвь должна быть оснащенной АВ на 25 ампер и УЗО на 30А 30мкА. Наша схема предусматривает установку двух двойных розеток в жилой комнате.
Полезный совет: местоположение розеток может определяться самостоятельно. При этом они должны находиться за электрическими приборами. Поэтому перед проектированием размещения розеток стоит спроектировать местонахождение электрических приборов, а также мебели. Сами розетки должны располагаться на высоте 30-ти сантиметров от пола и в 15 сантиметрах от угла стены.
Количество розеток напрямую зависит от количества электроприборов. При этом есть еще правило, которое гласит, что на каждые шесть квадратных метров должна быть одна розетка. В случае ванны и кухни на эту площадь должно быть две розетки.
Ветка розеточной группы должна создаваться с помощью медного кабеля, сечение которого не является меньшим 2,5 кв. миллиметров. Конечно, сечение можно определить и с помощью таб. 1. В этом случае нужно знать максимальную мощность электрических устройств.
В представленной выше схеме проводки для однокомнатной квартиры (рис. 2) не учтено использование кондиционера в жилой комнате. Для кондиционера нужно вести отдельный контур. Для его создания нужно использовать:
- кабель с сечением 2,5 кв. миллиметра;
- АВ на 16 ампер;
- УЗО, рассчитанным на 20А 30мкА.
Розетка этой ветви должна находиться у кондиционера.
Подытоживая, можно сказать, что в жилом помещении однокомнатной квартиры надо прокладывать три контура.
Правильная схема электропроводки
Более эффективной и надежной будет такая электропроводка, которая будет предусматривать подведение отдельных кабелей для различных групп электрических устройств.
То есть один кабель должен подавать ток к розеткам, второй – к осветительным приборам, третий – к мощным электроприборам. Собственно этот принцип учтен в следующей схеме проводки, которая прокладывается в однокомнатной квартире.
Рис. 2. Схема проводки в однокомнатной квартире.
Перед тем, как сделать детальные разъяснения этой схемы, подадим еще одну картинку, на которой подается объяснение всех обозначений.
Рис. 3 Условные обозначения и их объяснение
Цифры, которые видны на плане квартиры, обозначают такие помещения:
- жилая комната;
- кухня;
- ванная комната;
- коридор (прихожая).
Электропроводка обозначается черной и красной линиями. По сути дела каждая из линий, которые подходят к распределительной коробке, является отдельной ветвью проводки.
Так, на схеме видно, что за входом в жилую комнату находится распределительная коробка. К ней подходят две ветви (два контура). Ветвь, обозначенная красным цветом, предназначена для подачи тока на розетки. Черная линия является ветвью, к которой подключаются светильники. На рисунке видно, что в каждую комнату квартиры входят по две такие ветви.
В дальнейшем мы будем проводить объяснение схемы с одновременными рекомендациями по оптимальной организации электропроводки.
На рис. 2 видно, что сразу после входа в квартиру размещается силовой щит. Его еще называют распределительным. Собственно от него и начинается прокладка каждого контура электропроводки.
Этот щит содержит в себе определенное количество автоматических выключателей (АВ) и УЗО. Специалисты отмечают, что одна ветвь электропроводки должна иметь один АВ и одно УЗО. При этом нагрузка на нее не должна превышать двух киловатт. Также, сколько ветвей в квартире, столько АВ и УЗО должно использоваться.
На рис. 2 обозначено семь контуров. Соответственно, в щитке находится по семь автоматических выключателей и УЗО. Характеристики АВ и УЗО зависят от нагрузки, которую будет получать каждый контур.
Что такое проект электроснабжения квартиры?
Проектирование электроснабжения квартиры — это ряд мероприятий по разработке параметров и характеристик будущей проводки. Проще говоря, это составление чертежа, на котором будет видно расположение розеток, автоматов, линий электропроводки, распаечные коробки, точки освещения и т. п. Также в проект входит расчет сметной стоимости всех комплектующих для монтажа. Хотя никто от вас этот проект не требует, вы можете сделать его для себя или заказать разработку у сторонней организации.
Для чего нужен проект?
Собственно, как и все другие проекты — для точных расчетов и и понимания специфики на будущее. Например, после его составления, вы точно будете знать:
- сколько линий проводки нужно вести по квартире,
- под какую нагрузку рассчитана каждая ветка,
- какие защитные устройства необходимы в щитке,
- за что отвечает каждый автомат.
Будьте уверены: даже если вы занимаетесь электропроводкой самостоятельно, лет через 5 будет не так просто вспомнить, какие потребители «висят» на конкретной линии, и каким автоматом отключить освещение или силовую розетку. Заглянув в документ, всегда можно будет освежить знания.
Сколько стоит составление проекта?
Стоимость составления такого проекта может варьироваться в зависимости от размера квартиры (дома). Некоторые подрядчики при условии выполнения ими монтажных работ предлагают составление проекта бесплатно (но за монтаж проводки, конечно же, нужно будет платить). Мы промониторили предложения различных подрядных организаций и определили средние расценки на составление проекта электромонтажных работ:
- Однокомнатная квартира до 40 м2 — около 7000 руб.
- Двухкомнатная квартира до 60 м2 — около 9000 руб.
- Трехкомнатная на 60 – 90 м2 — около 15 000 руб.
Эти цены довольно усредненные, и многое зависит как от самого подрядчика, так и от предпочтений заказчика в плане размещения проводки и ЭУ. Плюс в областных центрах эта работа будет стоить дороже, чем в провинции. В принципе можно нанять знакомого электрика, и он сделает все гораздо дешевле, или же сделать все самому, если есть познания в электротехнике.
Цены на проект электроснабжения частного дома, коттеджа
| Московская область | |||
| До 140 м2 | 140—250 м2 | 250—450 м2 | |
| Электропроект загородного дома | 10 000,00 руб. | 73 руб./м2 | 70 руб./м2 |
| 3-9 рабочих дней | |||
| Акт скрытых работ | 1 400,00 руб. | 2 000,00 руб. | 3 000,00 руб. |
| 3 рабочих дня | |||
| Электроизмерительная лаборатория (с техническим отчетом) | 6 900,00 руб. | 10 000,00 руб. | 12 500,00 руб. |
| 3 рабочих дня | |||
| Итого: | 18 300,00 руб. | 22 500,00 руб. | 33 000,00 руб. |
| Стоимость указана от МКАДа до 50 км, если дальше, то коэффициент 1.2. | |||
| Обследование объекта оплачивается отдельно | |||
| Акт допуска (до 15 кВт) | Временно не выдается!!! | ||
| Акт допуска (свыше 15 кВт) | Звоните нам! | ||
| Согласование проекта: — в ОАО «Энергосбыт» — в МОЭСК — в Ростехнадзоре |
Нужно ли СРО на внутренние электромонтажные работы
Пункт 15.5 классификатора работ, проведение которых требует получение допуска СРО предусматривает работы, на которые нужно получать допуски СРО по электромонтажным работам. Однако стоит отметить, что данный пункт классификатора специально выделен. Это говорит о том, что выполнение внутренних электромонтажных работ возможно без допуска на разрешение к работам, если деятельность проводится на обычных капитальных строительных объектах.
В случае, если деятельность по проведению внутренних электромонтажных работ происходит на опасных, наиболее опасных, сложных технически или признанных уникальными объектах, тогда допуск саморегулируемой организации получать нужно в обязательном порядке.
Как выполнить группировку электропроводки
Проводку разделяют на группы для того, чтобы приборы использовались более безопасно.
Группирование помогает раздельно контролировать электричество отдельных устройств или групп потребителей. Это практично при проведении монтажных работ, можно обесточить одну группу для проведения работ, а другая группа будет в рабочем состоянии. Также и в чрезвычайном положении: отключится только та группа, с которой проблемы.
Разделение приборов:
большие бытовые приборы и мощные устройства группируются единой линией с подключением в электрощите отдельного предохранителя. Это печки либо варочные панели, электрические духовые шкафы, посудомоечные аппараты, бойлеры, сплит-системы и прочее;
Розеточная группа под телевизор
- розеточные группы – в каждой комнате должна быть своя группировка. Гостиная отдельно, спальня, детская отдельно, офис и так далее;
- кухня – здесь больше всего приборов, поэтому розетки в этом помещении должны быть отделены от всех;
- свет – для него выполняется одна общая группа;
- санузлы будут особо важными помещениями с точки зрения безопасности, потому что в них высокая влажность.
Стационарные бытовые приборы
Мощная бытовая техника в основном находится в зоне кухни или туалета. Отдельное подсоединение кухонной группы нужно для выполнения монтажа. Если случится замыкание одного из приборов, то необходима замена. Чтобы не обесточивать сеть во всем помещении, можно отключить одну систему защиты, которая отвечает за стационарную технику.
Размещение на кухонной линии
Кухонная линия
По правилам, кухню считают самой мощной. Около 5–6 приборов всегда подключены в сеть, даже если не работают. В основном это машинки разного назначения, холодильники, плиты, микроволновки и прочее. У некоторых есть мини-грили, мясорубки, блендеры, мультиварки и другие устройства. В этом случае даже с одним мощным проводом не получится использовать все приборы.
Вам это будет интересно Установка трёхфазного счетчика
Если на всей проводке будут подключены еще и осветительные группы или бойлер, то при подключении очередной техники сеть просто не выдержит таких перепадов и попросту отключится.
Осветительные группы
Осветительные группы обязательно отделяются от розеток. Они делятся по виду использования, мощности и прочее. В зависимости от числа желаемых люстр в квартире, осветительных групп может быть две или три.
Электросхема однокомнатной квартиры
Монтаж электропроводки во влажном помещении
В отношении бытовых приборов и проводу в санузле применяются важные правила, так как влажность – это всегда рискованно. Чтобы сеть была безопасной и правильно работала, при построении плана и ремонте разводки нужно учитывать ряд указаний:
- Указание 1 – подключение распределительной коробки.
- Указания 2 – установка розеток для приборов.
- Указание 3 – место монтажа выключателя.
Особенности проектов для одно- и трехкомнатных квартир
При подготовке сметы учитываются трудозатраты на обустройство скрытой проводки
Схема электропроводки в однокомнатной квартире представляет собой простейший вариант проектного решения, не нуждающийся в разбивке потребителей на группы. В этом случае упрощаются все расчеты, связанные с потребляемой ими мощностью и выбором необходимого автомата защиты. Электрическая проводка в однокомнатных квартирах дополняется отдельной линией питания при наличии на кухне или в ванной стиральной машины-автомата.
При подготовке сметы обязательно учитывается конструкция строения (монолитные или кирпичные стены), определяющая трудозатраты на обустройство скрытой прокладки.
В трехкомнатной квартире при составлении плана электропроводки рекомендуется учитывать следующие моменты:
удобнее разбить потребители на 4 группы: по одной на комнату и еще одну, объединяющую коридор, кухню и ванную с туалетом;
в примере проекта электроснабжения квартиры обязательно учитывается отдельная линия с автоматом, обслуживающим стиральную машину или (и) духовку;
при подготовке проекта важно правильно просчитать распределение нагрузок по отдельным группам: из-за большого количества потребителей они могут загружать сеть неравномерно. Схему электропроводки в 2 х комнатных квартирах удобнее классифицировать как промежуточный вариант между двумя уже рассмотренными
Схему электропроводки в 2 х комнатных квартирах удобнее классифицировать как промежуточный вариант между двумя уже рассмотренными.
Выбор электропроводки
Перед тем как самому провести электропроводку в частном доме стоит побеспокоится и о расчете ее сечения. Ведь именно от этого фактора зависит ее долговечность и пожарная безопасность. Особенно актуален данный вопрос для домов из горючих материалов.
- Согласно п.7.1.34 ПУЭ в жилых домах с 2001 года следует применять только медные кабели и провода. До этого допускались провода из алюминия, которые часто можно встретить в старых домах.
- Что касается сечения проводов, то оно должно выбираться исходя из нагрузки на групповой линии. Но дабы не делать массу расчетов и упростить выбор, можно исходить из номинальных параметров групповых автоматов.
- Кроме того, при выборе сечения проводки следует учитывать способ прокладки проводов. Ведь теплоотдача для проводов, проложенных скрытым и открытым способом разная. В связи с этим хоть и незначительно, но в зависимости от нагрузки их сечение отличается.
- Выбор производим по табл.1.3.4 ПУЭ. Кроме нагрузок и способа прокладки она учитывает и такой параметр как вид провода.
Таблица выбора сечения медного провода
Но как бы не была выбрана электропроводка самому в частном доме следует помнить, что сечение должно быть не меньше приведенного в табл. 7.1.1 ПУЭ. Для групповых линий она должна быть не менее 1,5 мм2.
Этап четвертый: Электрическая принципиальная схема
На принципиальной электрической схеме должны быть указаны:
- Все электрические нагрузки квартиры, объединенные в группы;
- Указаны мощности групп;
- Указаны максимальные расчетные токи, марка кабелей, сечение токопроводящих жил, длинна линий электропроводки;
- Для выбора автоматов защиты, на схеме должны быть указаны маркировки автоматов защиты, и других защитный приборов;
- Также на схеме указываются расчетные данные электрического ввода, (Рустоновки, Ррасчетная, Iрасчетный , cosφ).
Отдельно делается электрическая схема квартирного щита

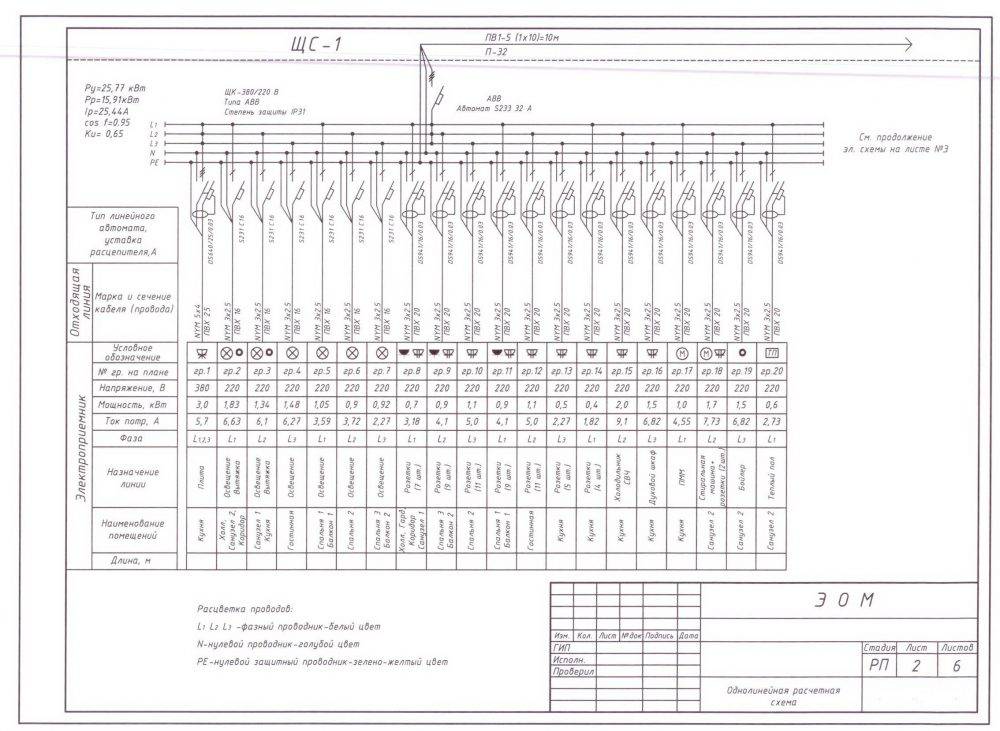

Электрическая схема квартирного щита
Электрическая схема квартирного щита, называется однолинейная расчетная схема.
Весь проект электроснабжения квартиры базируется на схеме щита. Это самый ответственный этап проекта и от ее качественного выполнения зависит безопасность и надежность эксплуатации электрической сети квартиры. Вот несколько обязательных правил, которые нужно учитывать для ее выполнения:
Техническое задание на проектирование
После осмотра, полученные данные обрабатываются, после чего они используются при составлении задания на проектирование. Само техническое задание представляет собой краткое описание всех требований, которые должна отражать схема электроснабжения квартиры.
В качестве примера можно привести следующие параметры, которые были установлены в ходе обследования квартиры:
- Объект имеет третью категорию электроснабжения.
- В квартире имеется один электрощит, размещаемый в прихожей.
- Электропроводка укладывается скрытым способом, под слой штукатурки стен. Для проходов в стенах используются ПВХ трубы с уплотнением.

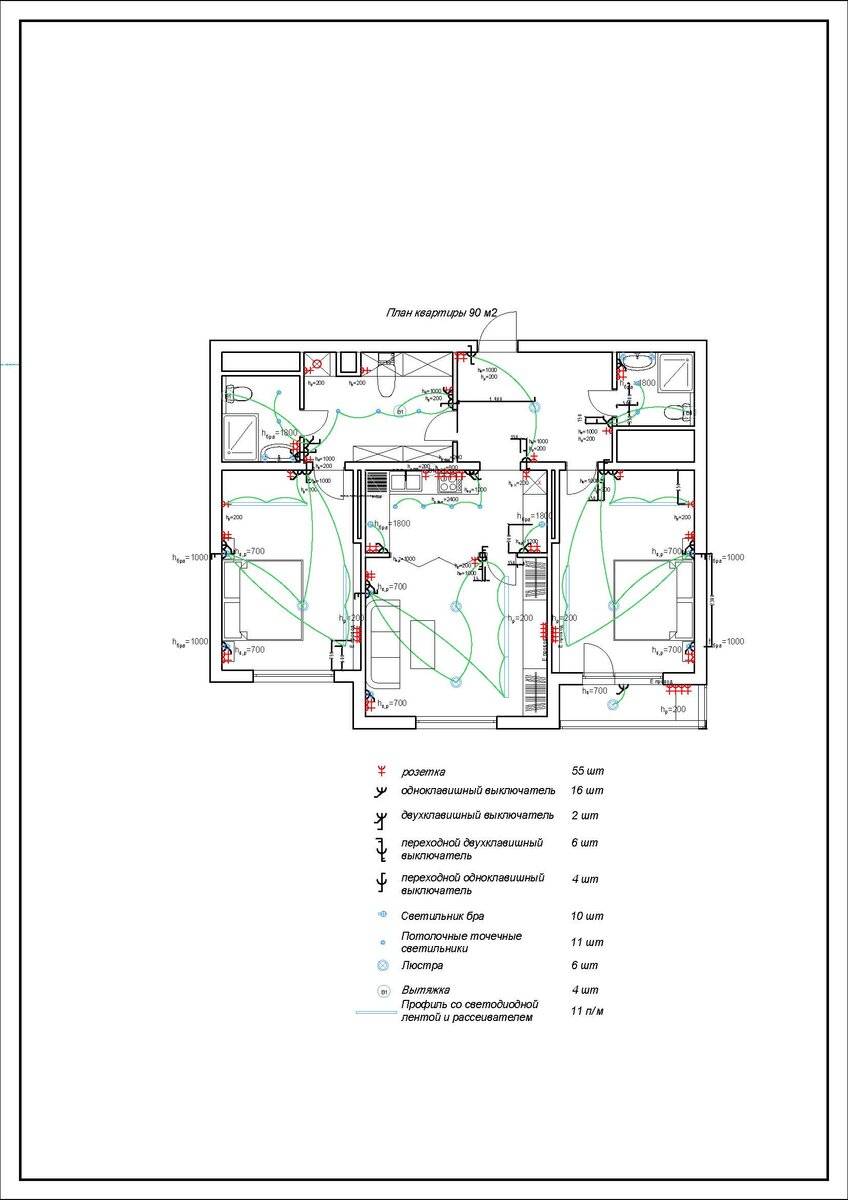

- На схеме планировки квартиры отмечены все места и точки установки щита, розеток, выключателей и других элементов.
- В каждом помещении перечислены приборы и оборудование, которые будут установлены, с указанием их мощности.
- Отдельным списком выделяется электрооборудование повышенной мощности, для которого требуется подводить отдельные кабельные линии.
На основании полученных данных, специалисты нашей электромонтажной организации разработают и составят перечень необходимых документов, необходимых для технического задания. Основная документация состоит из следующих позиций:
- Пояснительная записка.
- Электрическая схема щита.
- Схемы групп освещения и силовых розеточных сетей.
- Распаечные схемы в распределительных коробках.
- Спецификация оборудования и материалов.
Сборка щита
Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.
