Как составить проект для подключения электрики к частному дому

Документы, которые необходимы для подключения

Начинать нужно в первую очередь с получения всех разрешений на выполнение работ. Для этого следует обратиться в организацию, которая обеспечивает поставку электроэнергии по каждому району населенного пункта. Заявление подается в письменном виде и содержит следующие данные и приложения:

• фамилия, имя, отчество, паспортные данные заявителя
• адрес частного дома
• список устройств, которые будут подключены
• сроки проектирования
• копия паспорта или другого документа, указанного в заявлении, ИНН
• копия свидетельства о праве собственности
• детальный список всех приборов, которые будут подключены к сети 220 или 380 Вольт с указанием мощности каждого из них
• план участка и постройки в масштабе с указанием расположения объектов

Список документов не является полным и окончательным. Если заявление подает не владелец жилья, а его представитель, то в наличии должна быть нотариально заверенная доверенность на делегирование полномочий.

Перед тем как производить подключение электросети, необходимо уточнить данный вопрос в организации. Часто владельцы домов указывают в заявлении большую мощность, чем им требуется. Это не удивительно, поскольку переделывать потом документацию сложнее, чем предусмотреть заранее возможность подключения к сети 220 или 380 Вольт многих приборов. Сроки выдачи Технических условий не должны превышать 1 месяца. а работы должны проводиться в течение 6 месяцев с момента заключения договора.

Осуществляют подключение специалисты энергоснабжающей организации или другие конторы, работники которых имеют доступ к выполнению таких работ. У них есть лицензия на этот вид деятельности, и они оказывают свои услуги, соблюдая все правила. Если работы выполняют такие организации, то по их завершению в энергоснабжающую компанию необходимо представить отчет, в котором указывается перечень выполненных работ и копия разрешения на их проведения. Все установленные приборы проверяются и на них ставятся пломбы. На последнем этапе владелец получает все необходимые документы, договор и расчетную книжку, по которой будет осуществляться оплата за использованную электроэнергию.

Пошаговая инструкция по монтажу

В разных домах рекомендуется разный тип проводки. В деревянных чаще всего делается электропроводка открытого типа, а в бетонных строениях с множеством технологических пустот – скрытого. Рассмотрим нюансы монтажа и проведения электропроводки в частном доме своими руками.

Открытая (наружная)

Часто используется в загородных деревянных домах. Может быть выполнен как в специальных коробах, под плинтусами, так и в «ретро-стиле», из специального кабеля и на фарфоровых изоляторах-креплениях, фиксирующих вертикальные элементы .

Для проведения работ по прокладке кабеля можно использовать лестничные лотки, которые представляют собой стальную металлоконструкцию. Их применяют для создания вертикальных, горизонтальных и наклонных кабельных линий.

Чтобы провести в доме открытую электропроводку, нужно:

• • Рассчитать длину и сечение кабелей каждого типа: силового, осветительного и слаботочного
  • Создать электрическую принципиальную схему
  • Использовать плоский провод марок АПРВ, АПР, АППВ

• Сделайте разметку трассы пролегания кабеля и крепления установочных элементов. Помните, что расстояние от дверей и окон должно быть не менее 10 см, от потолка – не менее 20 см. высота монтажа выключателей и розеток – около 80 см, но не более 150 от пола.
• Закрепите кабель на стенах жестяными полосками или пластиковыми крепежами, исключив провисание.
• Закрепите распределительные и установочные коробки
• Коммутируйте соединения по схеме: заведите провода в коробки с запасом 70-100 мм и соедините их
• Смонтируйте в местах, указанных на схеме розетки и выключатели
• Подсоедините к ним провода

Закрытая

Монтируется несколько сложнее. Чтобы скрыть кабели в стенах, нужно:

• Разметить стены при помощи разметочного шнура
• С помощью болгарки прорезать в стенах канавки 2х2 см
• Штроборезом вырезать места под установку распределительных коробок, выключателей и розеток
• Установить коробки и подрозетники. Зафиксировать их асбестом или шурупами с дюбелем
• Прогрунтовать канавки
• Уложить в них кабель. Предварительно его нужно разрезать на куски нужной длины
• Закрепить его в канавке штукатуркой. Шаг крепления – около 40 см
• Через 20-25 часов, когда штукатурка высохнет полностью, зачистить ее
• Установить выключатели и розетки

Вот и все несложные шаги, требуемые для собственноручной электрификации жилища.

Пошаговая видео-инструкция, как провести электропроводку в частном доме своими руками:

Установка фурнитуры

В модной ныне ретро-проводке открытого типа фурнитура может быть самой разнообразной. Помимо выключателей и розеток, там применяются фарфоровые ролики-изоляторы. Крепить каждый из предметов фурнитуры следует на расстоянии:

• Ролики-изоляторы: 10-12 сантиметров друг от друга
• Провод витой одножильный – 1 сантиметр от стены
• Розетки: не ниже, чем 35-40 сантиметров от пола и не ниже, чем 15 см от кухонного стола
• Выключатели – от 50 до 150 сантиметров от пола

Нельзя устанавливать выключатели и розетки на одном уровне. Это правило относится и к электропроводке скрытого типа.

Для чего нужен проект электроснабжения частного дома

Для использования электроэнергии, в вашем доме или коттедже, вам необходим комплект соответствующих документов, разрешение. Кроме того, нужно получить абонентскую книжку для учета, оплаты счетов за электричество. Без проекта документы не выдадут, для этого и нужен проект электроснабжения.

Как получить разрешение на пользование электричеством?

Для получения разрешения, необходимо подать заявку в организацию, которая контролирует электрическую сеть планируемого присоединения. Там вам выдадут технические условия с точкой присоединения, уровнем напряжения, согласованную нагрузку объекта, требования к устройству защиты, автоматике, изоляции, защите от перенапряжения и т. п. По всем этим условиям, выполняется проект электроснабжения коттеджа, частного дома или подобного рода помещений.

Где заказать проект электроснабжения коттеджа, частного дома?

Обычно, проект заказывают в специальной организации, имеющей лицензию проектной фирмы. После получения на руки, его необходимо согласовать с электроснабжающей организацией, которая выдала условия, также с местным Госэнергонадзором. После проверки, специалист Госэнергонадзора, выдаст необходимую справку на включение.

Что должно быть в проекте?

В проекте электроснабжения должны содержаться все решения, касающиеся предохранителей, автоматических выключателей, проводов, кабелей для электропроводки. Кроме этого, указывается способ прокладки проводки, схема внутренней электропроводки, наружных сетей (если у вас коттедж или частный дом).

На общий план участка должны быть нанесены все ответвления от внутренних линий. Внутренняя электропроводка должна находиться на плане строения. Кроме этого на плане должны быть указаны местонахождения электрических щитов, ответвительных коробок, выключателей, светильников и всех остальных стационарных электроприборов. Также требуемые пояснения и схемы электрических щитков.

В каких случаях не нужен проект электроснабжения?

Если в вашей квартире, частном доме или коттедже объем работ по электрификации не большой (освещение, бытовые приборы), можно провести электричество без проекта. Вам потребуется только сделать схему, с маркой провода и технологией прокладывания. Также следует внести номинальные токи предохранителей. Не потребуется изготовление электрических схем соединений с внутренними приборами, счетчиками электроэнергии и т. п.

Анекдот от проекта:

Для достижения гармонии в жизни следует поменять местами всего две вещи: в 7 часов утра должно хотеться есть, в час ночи — спать )))

Читайте так же:

• Инструкция по охране труда для электрика
• Средства защиты в электроустановках
• Расчет сечения кабеля по мощности
• Где получить допуск по электробезопасности

На сегодня все, теперь вы знаете, что такое проект электроснабжения частного дома, коттеджа, где его заказать, что должно быть в нем и когда он не нужен. Продолжение — что нужно знать, чтобы составить проект электрики.

Способы соединения проводов

Соединение проводов осуществляется в распределительной коробке. Используют несколько несложных вариантов соединения:

• скрутка: нужно зачистить на 4-5 см два провода, скрутить их между собой и накрыть колпачком из пластика. Колпачок служит дополнительной защитой и зажимом;
• соединение пайкой: концы проводов запаиваются паяльником припоем. Этот метод самый надежный;
• с помощью клеммных колодок: они позволяют соединять провода из разных металлов, например, медный и алюминиевый;
• пружинными клеммами: отлично подходит для соединения проводов с различным количеством жил или с одинаковым, но разного сечения. Самый быстрый способ.

Иногда используется несколько способов одновременно, в рамках одной энергосети.

Основная работа

В данном случае мы опишем процесс подключения света с начального этапа, то есть монтажа проводки.

Вот пошаговая инструкция:

• отключаете питание в помещении;
• строго по схеме штробите специальные траншеи для прокладки проводников;
• разрезаете провод на заранее рассчитанные части, чтобы их хватило для проведения от щитка к коробке и от коробки к светильникам;
• проводите осветительную линию. Она стартует от щитка, соединять провода стоит пайкой или клеммами, исключая скрутки;
• подключаете и монтируете светильники;
• «прозваниваете» всю трассу, чтобы избежать КЗ;
• если не будет обнаружено никаких проблем, замажьте траншеи раствором гипса;
• включаете автомат на вводном щитке и проверяете работу освещения.

Вот и все – освещение подключено.

Проектирование электрической сети дома

Исходя из приведенной общей схемы электроснабжения дома, для проектирования электрической сети нам прежде всего необходимо рассчитать количество групп и распределить по ним нагрузки. Дабы сделать это нам необходимо определиться со способом монтажа проводки и подсчитать возможную нагрузку наших потребителей.

Выбор способа монтажа электропроводки

Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.

На фото открытая электропроводка в деревянном доме

Итак:

• Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
• Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
• Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.

Расчет суммарной нагрузки дома

На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.

• Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
• Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
• Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.

Таблица мощностей электроприборов

Но в большинстве случаев мощность приборов указывается в Ваттах, а нам ее необходимо перевести в Амперы. Для этого можно воспользоваться законом Ома — . Вообще это упрощенный вариант формулы, но для наших целей этого вполне достаточно. Исходя из этой формулы у нас получается, что электроприбор мощностью в 1кВт для сети напряжением 220В потребляет электрический ток примерно в 4,5А.

Распределение нагрузок по группам

После того как мы рассчитали суммарную нагрузку по дому и для каждой отдельной электроточки, мы можем приступать к непосредственному созданию групп.

Итак:

Согласно п.9.6 ВСН 59 – 88 номинальная мощность автоматических выключателей для питания групповых линий розеток и сети освещения не должна превышать 16А. Отталкиваясь от этого пункта распределяем наши нагрузки на отдельные группы.

Схема совмещенной электрической группы

Так же стоит помнить, что электропроводка в частном доме самому монтировать не легко. Поэтому не стоит располагать разные электроприемники одной группы в разных частях дома

Обычно это 1 – 2 смежных комнаты.
Еще одним аспектом на который стоит обратить внимание, это п.7.2 ВСН 59 – 88. Он требует подключение розеток на кухне и в жилых комнатах к разным группам

Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.

• В итоге у нас может получиться от 3 до 7 групп в зависимости от суммарной нагрузки. У некоторых может получиться более 10 групп. Но тут все уже зависит от размеров дома и количества электроприборов. Но согласно технических условий вводной автомат, который установлен на дом, редко превышает значения в 25А иногда 40А.
• Об этом следует помнить и при разделении нагрузки по группам своими руками. Ведь вероятность того, что все электрические приборы будут работать одновременно достаточно низка. Поэтому следует трезво подойти к этому вопросу и выполнить распределение более взвешенно с учетом такого фактора как коэффициент использования.

Причины обрыва проводки

Одной из основных причин поломок проводки является ее износ, что характерно для старой проводки, давно не подвергавшейся замене. У каждого кабеля есть свой срок эксплуатации согласно условиям использования, вечного электрического кабеля не бывает. Устаревшие провода нередко разрушаются, скрутки в коробках переламываются, что может привести к утечкам, часто срабатывает устройство защитного отключения, если таковое установлено. В случае отсутствия такого устройства утечка увеличиться и в конечном итоге электричество пропадет.

Кабель часто разрушается при проведении ремонтных и строительных работ, а именно при халатном и неаккуратном сверлении. При проведении подобных работ провод может быть полностью или частично поврежден. Как следствие – розетки или выключатели не работают, хотя напряжение в сети есть. Бывают и случаи, когда в проводку вкручен шуруп или забит гвоздь. Эта ситуация намного серьезнее и может привести к короткому замыканию. Опять-таки, если устройство защитного отключения установлено, то оно будет часто срабатывать, а вот если отсутствует – то проводка начнет дымить и искрить, что может привести к пожару. Очень часто последствия повреждения проводки в ходе ремонта проявляются не сразу и это весьма усложняет процесс поиска места обрыва.

Исходные данные для проектирования

Не вдаваясь в ненужные для заказчика технические подробности, весь процесс от принятия решения о подключение до получения готового проекта состоит из двух основных частей:

• Технические условия (ТУ);
• Техническое задание (ТЗ).

Технические условия

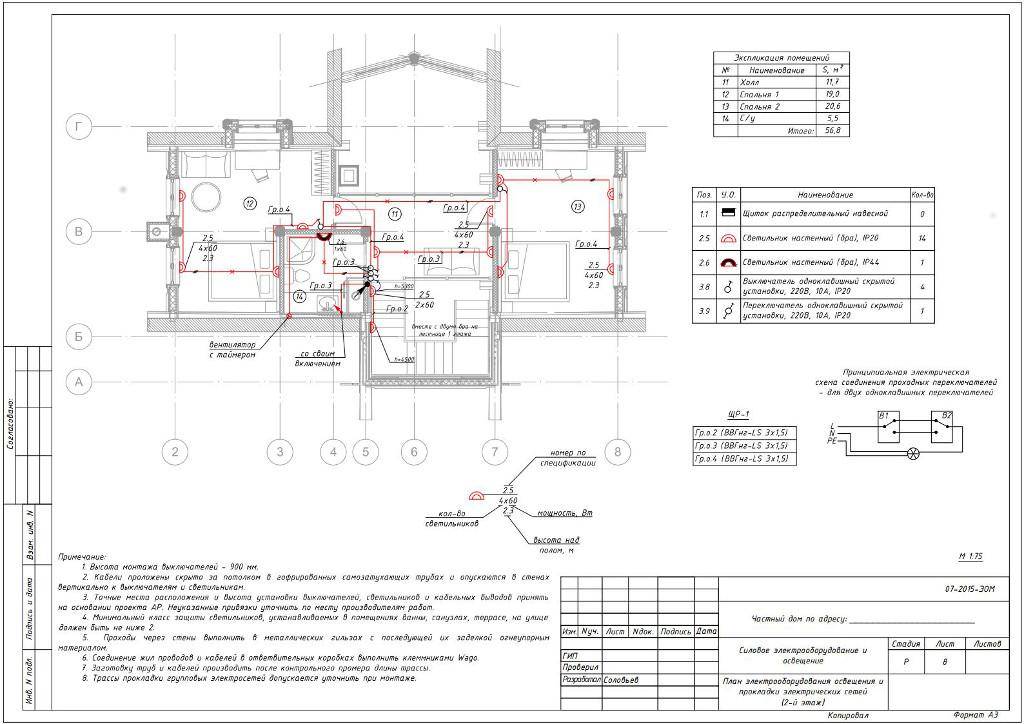

Схема расположения электрооборудования

Получение ТУ – первый шаг к готовому проекту. Технические условия выдаются энергоснабжающей организацией по письменному заявлению. В них подробно рассказывается, что можно делать в рамках СНиП и другой нормативной документации. Для получения техусловий ответственный за распределение энергоресурсов орган предоставляется ряд документов:

1. Схема расположения электрооборудования. На ней в общих чертах показывается расстановка бытовой техники, предполагаемой для установки в частном доме.

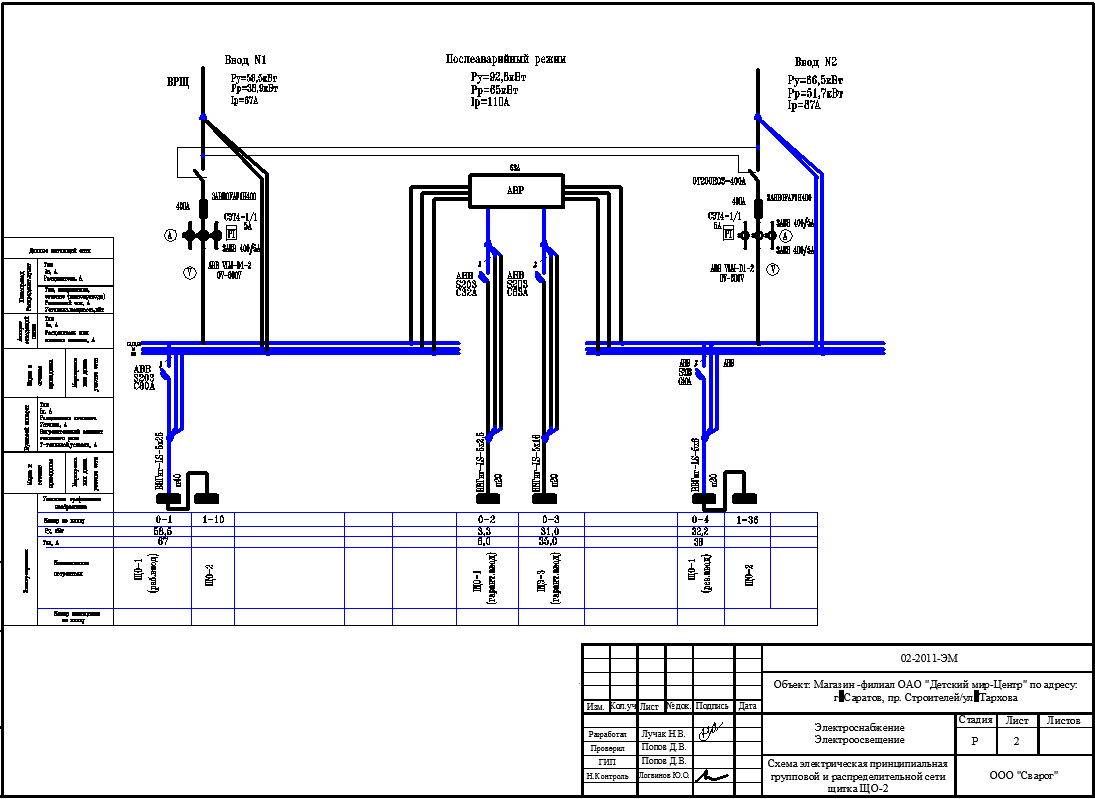

2. Линейная схема электроснабжения. Предоставляется только для домов с мощность потребления больше 35 кВт.
3. Трехлинейная схема. Выполняется для сетей 380В.
4. Список энергоустановок с описание их мощности.
5. Документы, подтверждающие право собственности на дом.

Исключение и послабление есть у физических лиц, оформляющих подключение мощностью меньше 15 кВт. Им достаточно обратиться в энергоснабжающую организация с паспортом и списком бытовых электрических приборов, в котором указанна их суммарная потребляемая мощность.

В практике встречаются случаи, когда в разрешение на подключение было отказано по причине завышения требуемой мощности. За этим надо внимательно следить.

Техническое задание

На основании технических условий можно составить техзадание. Оно будет основанием для проектирования. ТЗ может составляться тремя способами:

1. Подрядная организация со слов заказчика составляет техническое задание. Затем оно подписывается заказчиком и отправляется на выполнение.
2. Заказчик самостоятельно составляет ТЗ и в подписанном виде отдает его исполнителю.
3. Участники сделки совместно составляют ТЗ.

Техническое задание на проектирование составляется на основе следующих данных:

• подробного описания всего оборудования, которое планируется установить;
• адреса расположения объекта;
• архитектурных особенностей здания;
• плана дома с описанием функционального предназначения каждой комнаты;
• дизай-проекта. Выполняется, чтобы вписать проектируемую систему энергоснабжения в экстерьер и интерьер.
• индивидуальные пожелания заказчика.

Если техническое задание составлено грамотно и подробно, информации в нём вполне достаточно для проектирования. Электротехнический расчёт будет выполнен правильно.

Процедура подключения

Стандартный рабочий порядок действий:

• заключение договора и получение технических условий в энергоснабжающей организации. Подаётся заявление и список документов, указанных выше, для получения ТУ;
• получение акта ввода, который выдаётся районной электрической сетью. Предшествует установка счётчика, вводно-распределительного устройства и прокладка кабеля от потребителя энергии до ближайшей ЛЭП;
• на основании акта ввода выдаётся «Акт разграничения балансовой принадлежности». Документ разграничивает ответственность за эксплуатацию электрических сетей;
• получение «Акта выполнения ТУ» у энергоснабжающей организации после осмотра счётчика и ВРУ;
• подключению кабеля от источника питания к вводу в дом. Производится только уполномоченным органом. Самостоятельно выполнять работы строго запрещается.

Ввод электричества и монтаж электропроводки

Защитные устройства монтируются во вводно-распределительном щитке, который ставится обычно в коттедже в незамерзающем помещении. Туда же подводится электропроводка со всех групп и кабель ввода с улицы.

Ввод электричества в дом.

В отдельных случаях электрощит разделяется на два – вводный и распределительный. Первый с рубильником, счетчиком и общим УЗО устанавливается снаружи, а второй со всем остальным внутри здания. Так контролерам проще будет снимать показания. Однако тогда уличный щиток и приборы в нем должны быть с повышенной защищенностью от влаги, что немало повышает их стоимость.

Если монтаж электропроводки в коттедже можно произвести самостоятельно, то вводной кабель подключают только электрики с сетевой компании. Причем сделают они только после проверки прибора учета и системы заземления, а также составления всех необходимых актов.

По воздуху

Проще и дешевле всего обойдется монтаж воздушного ввода. Для этого от ближайшей опоры ЛЭП прокидывается СИП (самонесущий изолированный провод) либо его обычный стальной аналог. Однако такой вариант соединения домашней электросети с поселковой не всегда возможно реализовать из-за нормативных ограничений по расстоянию от жилого строения до столба.

Требования к электропроводам.

Воздушный кабель:

1. Дешево стоит и быстро монтируется.
2. Выглядит не слишком эстетично.
3. Может быть оборван со временем (например, ветром или краном).
4. Ограничивает возможности по заезду на участок габаритной строительной техники.

Если расстояние от дома до столба более 20 метров, то придется ставить еще одну опору. В противном случае кабель может оборваться под собственным весом. А это дополнительные расходы.

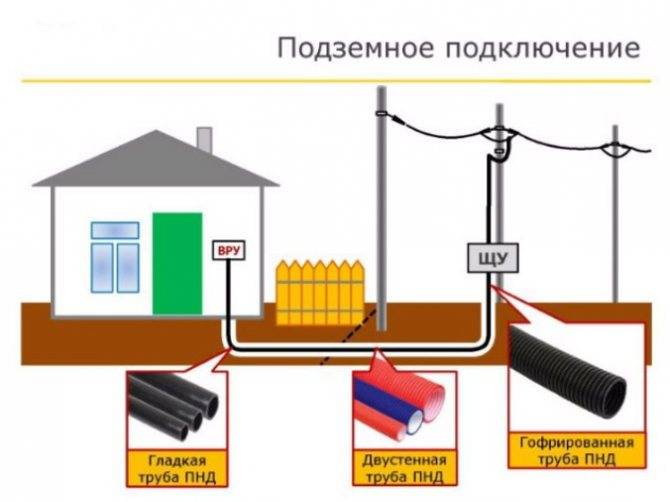

Подземный монтаж электропроводки

Ввод, уложенный в земле, более надежен и меньше подвержен воздействию осадков. Прокладывают такой кабель на глубине порядка 0,8–1 метра в защитной трубе из пластика либо стали.

Трубы и конструкции для подземной электропроводки.

Этот вариант предусматривает земляные работы и проделывание отверстия в фундаменте или стене. Он более сложный в монтаже и затратный по времени. Однако вероятность обрыва подобной вводной электролинии ниже, а срок службы выше, нежели у воздушного аналога.

Необходимые расчеты при подземном вводе электричества.

Виды заземления

Готовые проекты электроснабжения дома должны предусматривать защиту от поражения от сети с бесперебойным напряжением. Следует понимать, что тот человек, который прикоснется к неизолированному (поврежденному) участку цепи, сам станет проводником, потому нужно обеспечить току другой объект для прохождения, со сравнительно меньшим сопротивлением.

Для этого, в зависимости от ситуации, подходит одно из двух следующих решений.

Контур

• вырывается траншея в форме треугольника со сторонами от 2 м, глубиной примерно в 0,5 м, можно больше;
• в каждой вершине в землю вертикально вбивается электрод, причем полностью, по самую «макушку»;
• вся тройка скрепляется горизонтально ориентированными стержнями (получается, что они будут идти вровень с грунтом); места стыков свариваются;
• полученная конструкция соединяется с вводным устройством здания.

После этого останется лишь измерить сопротивление тока, а если оно окажется неподходящим, добавить по проводнику в каждый угол и снова проверить. И делать так до тех пор, пока оно не станет приемлемым.

Составление схемы электропроводки

Чертеж создают на основе плана жилого здания. Существуют установочные, функциональные и структурные схемы. Они должны содержать все компоненты электрической сети.

Электрическая

Этот документ определяет количество компонентов проводки и типы связей между ними. Электрическая схема дает детальное описание характера работы сети и подключаемых к ней приборов.

Структурная и функциональная

Первый вид схем отражает основные части сети, их назначения и способы соединения. Функциональный вариант используется для разъяснения процессов, протекающих в группах электропроводки.

Монтажная

Такие схема используется для разметки мест установки приборов. Она помогает рассчитать количество расходных материалов и проводов.

Согласование электропроекта

Если для подключения к электросетям с вас требуют проект электроснабжения, то после его выдачи также потребуется его согласование.

Универсального порядка согласования нет: из-за таких особенностей, как запрашиваемая мощность, наличие поблизости точек и возможности подключения к электросетям, способ прокладки питающей линии и пересечение её с другими сетями, может потребоваться согласование в различных органах Госэкспертизы, управляющей и энергосбытовой компаниях, а также в Ростехнадзоре.

• Как сказано выше, ещё на начальном этапе проектирования (или раньше) рекомендуется обратиться в электроснабжающую организацию для того, чтобы узнать технические условия подключения и обсудить принципиальную схему электроснабжения – она не должна противоречить принципам работы релейной защиты и системы резервирования питания в местных электросетях. Имеет смысл уже на этом этапе иметь чёткое представление о необходимой вам мощности потребления.
• Если питающая линия для вашего дома будет проходить не только на вашей территории, то необходимо получить согласование от каждого землепользователя, по территории которого пройдёт трасса.
• При согласовании электропроекта в энергосбытовой компании необходимо определиться с выбором прибора учёта и места его установки. Также потребуется акт о о разделении эксплуатационной ответственности.

Ростехнадзор является последней инстанцией, в которой происходит согласование. Не стоит тратить время и деньги на этом этапе, если собраны не все подписи предыдущих инстанций. Но, если вы не можете определиться с перечнем инстанций для согласования, то в Ростехнадзоре его можно уточнить конкретно для вашего случая.

Многие компании, создающие электропроекты, так же предлагают и услуги согласования и защиты своих проектов во всех необходимых инстанциях. Для экономии времени, денег и нервов мы рекомендуем воспользоваться подобным предложением.

Разбивка потребителей на группы

Перед тем как сделать электропроводку своими руками потребуется проработать вопрос о разбивке имеющихся в доме потребителей на отдельные группы. Его своевременное и правильное решение поможет в достижении следующих целей:

1. Снижение нагрузки на линейные отводы, используемые для подключения отдельных помещений в загородном доме.
2. Удобство управления нагрузками (их оперативным включением и выключением) посредством отдельного линейного автомата.
3. Возможность организации многоуровневой системы защиты линий с помощью нескольких УЗО с различными токами утечки.

Группы потребителей электроэнергии в частном доме

К числу таких особых нагрузок в проекте электропроводки традиционно указываются:

• Теплые полы.
• Мощные кондиционеры.
• Духовки и электроплиты.
• Стиральные машины и другие бытовые потребители с мощностью до 10-ти киловатт.

Кроме того в самостоятельную группу выделяются розетки, установленные в помещениях с повышенной влажностью воздуха (в ванных комнатах, в частности или в подвалах и чердачных помещениях). Розеточные изделия в нескольких соседних жилых комнатах также могут объединяться в отдельную группу. Это же правило распространяется на все монтируемые в частном доме своими руками осветительные приборы (люстры, бра, элементы подсветки и т. п.), которые обычно разбиваются на две-три подгруппы.

Распределение энергии в многоквартирном доме с системой TN-C

TN-C устаревшая система, но в домах старой постройки активно эксплуатируется. Это четырехпроводная система, состоящая из трех фаз напряжения и совмещенного нулевого и рабочего проводников (L1, L2, L3, PEN). В этой системе PEN проводник не подлежит расщеплению и в таком виде и приходит к потребителю. Также стоит отметить, что довольно часто фазным проводам присваивают название А, В, С.

В итоге при такой системе электропитания при однофазном подключении потребитель подключен двумя проводами (L, PEN), а при трехфазном четырьмя (L1, L2, L3, PEN).

От подстанции к дому приходит питающий кабель, прокладываемый под землей. Кабель заходит во вводной ящик, соединяемый с распределительным щитом:

Уже от него будут отходить прокладываемые вертикально стояки. На каждом этаже к стоякам будут подключатся этажные щитки, от которых будет уже осуществляться электроснабжение квартир.

Вводы могут выполнятся различными способами, это напрямую зависит от этажности и размеров дома, от системы прокладки кабелей (в коллекторе или в земле). Почему так? Да потому что нагрузка дома с количеством квартир 100 будет значительно ниже дома с количеством квартир 500. Более того, требования к электроснабжению, например, пятиэтажного дома относительно невелики – в доме нет лифтов и нет необходимости установки дополнительных насосов для поддержания напора воды, что не скажешь про 30-ти этажный дом, где нельзя оставлять без питания лифты и насосы водоснабжения.

Именно по этим причинам в большие домах могут вводить не один, а два и более кабелей электроснабжения со взаимным резервированием. Выполнения распределения электрической энергии между общедомовыми нагрузками (лифты, освещение подъездов, насосы) и квартирами задача довольно сложная и трудоемкая. Распределение выполняют с помощью комплектных электротехнических устройств, способы крепления, размеры и места установки которых согласовывают с конструкциями домов.

Давайте рассмотрим варианты подключения квартир к стоякам в домах многоквартирных с системой TN-C. У стояка имеется четыре провода – три фазы и один PEN проводник, обозначенные на схеме как А, В, С и PEN:

Между фазами (А-В, С-В, С-А) напряжение будет в 1,73 или больше, чем между любой из фаз и нейтральным проводником (нулем). Отсюда рассчитываем напряжение между фазой и нейтралью – 380/1,73 = 220 В. В каждую из квартир заходит два провода – фаза и нейтраль. Ток в обеих этих проводах будет абсолютно одинаков.

К разным фазам стараются подключать нагрузку (в нашем случае квартиры) равномерно. На рисунке а) из шести квартир на каждую фазу подключено по две. Равномерное подключение дает возможность уменьшить ток нулевого проводника и избежать перекоса фаз.

В домах старой постройки иногда применяли вместо этажных щитков совмещенные электрошкафы. Пример такого шкафа показан ниже:

У этого шкафа есть отсеки с отдельными дверцами. В одном отсеке располагаются таблички с номерами квартир, выключатели и автоматические выключатели. В другом – счетчики, в третьем – слаботочные устройства, такие как телефоны, сети телевизионных антенн, витых пар домофона, интернета и прочих устройств.

В таком этажном щитке к каждой квартире относятся один выключатель и два автоматических выключателя (для линии освещения общего первый, и второй для штепсельных розеток). В некоторых исполнениях электрошкафов возможно присутствие штепсельной розетки с защитным контактом для подключения различных машин (например, уборочных).

Какие данные содержатся в ТУ?

В документах для юрлиц и физлиц информация также несколько отличается. Первые получают документ, в котором отражены:

• Полные данные об объекте (место расположения, функции и срок ввода в эксплуатацию).
• Категория надежности, расчетная нагрузка.
• Указание точек и способа подключения, например, через ТП, РУ или прямое подсоединение.
• Информация о параметрах электросети и наличия резерва мощности.
• Расчет величины номинального тока КЗ.
• Указание требований по оборудованию, компенсирующему реактивную составляющую потребляемой мощности.
• Если характер потребителя может отрицательно влиять на качество электроэнергии, то приводятся указания по подключению спецоборудования.
• Ряд требований к используемым потребителем аварийным автоматическим системам, включая частотную разгрузку и т.д.

Поскольку ТУ являются индивидуальными, то приводить все возможные требования не имеет смысла. Ниже, в качестве примера приводится ТУ на подключение дачного участка.

ТУ на дачный участок

Следует заметить, что с увеличением мощности подключаемого объекта возрастают требования к нему, что отражается в технических условиях. Это хорошо видно по ТУ для договора с физическими лицами, где мощность нагрузки имеет ограничение в 15,0 кВт. Рассмотрим типовые технические условия, указанные в приложении к договору на подключение дома. В данный документ входит следующая информация:

• Ф.И.О. заказчика и адрес, по которому производится подключение.
• Тип объекта (как правило, жилой дом).
• Допустимая нагрузка.
• Тип сети (однофазная или трехфазная) и напряжение в ней.
• Требования к приборам учета расхода электроэнергии.
• Указание параметров для защитных устройств, отключающих подачу питания при возникновении аварийных ситуаций и превышении допустимой мощности нагрузки.
• Перечень технических требований к обустройству защитного заземления, молниезащиты, а также других систем, обеспечивающих должный уровень электробезопасности на подключаемом объекте.

Фрагмент типовых требований по обеспечению технических условий для подведения электросети к частному жилому дому приведен ниже.

Пример ТУ для подключения частного дома
