Установка приточного клапана на пластиковое окно

Второй способ сверления отверстия

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления. Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Пошаговое описание процесса алмазного бурения выглядит так:

Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.Просверливают технологическое отверстие, используя перфоратор.Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие.

Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала.

Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.

Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом.Последовательно собирают бурмашину.

В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.

После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Рейтинг лучших приточных клапанов на 2021 год

Для ПВХ-конструкций

2-ое место: Air-Box Comfort

Модель обеспечивает нормативный приток воздуха, необходимый для стандартной комнаты в квартире. Хорошо сохраняет режим тепло- и шумоизоляции. Прекрасно совместима со всеми видами поворотно-откидных ПВХ-окон. Обеспечивает плавную регуляцию воздухотока.

Наименование	Показатель
Страна-изготовитель	Китай
Ширина, мм	44
Высота, мм	20
Длина, мм	355
Вес, грамм	75
Цена, рублей	500

Air-Box Comfort Преимущества:

• Монтаж не требует фрезеровки окна;
• Уверенная защита от образования грибка и плесени;
• Поддержание нормативной циркуляции воздушных масс.

Недостатки:

Необходимость замены типового уплотнителя в окне на специальный.

1-ое место: Aereco EFM 1289

Стандартный саморегулируемый клапан для пластикового окна. В отличие от иных моделей, поступающие воздушные массы направляются не вертикально вверх, а под некоторым углом по отношению к окну, что препятствует возникновению наледи в холодное время. Обладает неплохим уровнем теплоизоляции, сохраняет установленный режим подавления звуковых вибраций.

Наименование	Показатель
Страна-изготовитель	Франция
Ширина, мм	50
Высота, мм	25
Длина, мм	390
Вес, грамм	120
Цена, рублей	1200

Aereco EFM 1289 Преимущества:

• Демократичная цена;
• Большой угол открытия заслонки;
• Увеличенная толщина.

Недостатки:

При инсталляции потребуется дополнительная фрезеровка окна

С регулируемой подачей

2-ое место: Maico ALD 125/125 VA

Популярная модель от европейского производителя. За счет тонкой настройки вариативности установки заслонки воздухообмен может быть настроен в пределах от 30 до 125 кубометров в час. В комплекте поставляет сетка от насекомых и дополнительная втулка. В конструкции применен новейший воздушный фильтр G-2.

Maico ALD 125/125 VA

Наименование	Показатель
Страна-изготовитель	Германия
Воздухообмен, куб.м./час	От 30 до 125
Воздушный фильтр	G-2
Диаметр, мм	125
Глубина, мм	500
Цена, рублей	11000

Преимущества:

• Хорошая комплектация набора;
• Элегантный внешний вид;
• В конструкции применены звукоизолирующие материалы.

Недостатки:

Малая обслуживаемая площадь – 30 квадратных метров

1-ое место: Вентс ПС 101

Современная модель клапана, призвана обеспечить эффективную циркуляцию кислорода как в бытовых помещениях, так и на производстве. Решетки изготовлены из качественного АБС-пластика. Специальная конструкция живого сечения позволяет производить равномерный и плавный забор воздушного объема. Благодаря сдержанному дизайну прекрасно вписывается в любой интерьер.

Наименование	Показатель
Страна-изготовитель	Украина
Воздухообмен, куб.м./час	45
Воздушный фильтр	G-3
Диаметр, мм	103
Глубина, мм	305
Цена, рублей	1700

Вентс ПС 101 Преимущества:

• Экологичный и компактный корпус;
• Улучшенный фильтр;
• Тихая работа.

Недостатки:

Изоляция в комплект не входит, приобретается отдельно

С механической вентиляцией

2-ое место: КПВ-125 (КИВ-125)

Данный клапан обладает демократичной конструкцией и демонстрирует усредненные показатели в работе. Обладает достаточно шумным вентилятором. Управление клапаном упрощено: специально выведен шнур, с помощью которого регулируется положение заслонки. В холодное временя года модель показала хорошие теплоизоляционные свойства.

Наименование	Показатель
Страна-изготовитель	Россия
Класс фильтра	Ф5
Габариты, мм	400х200х100
Диаметр, мм	133
Цена, рублей	2500

КПВ-125 (КИВ-125) Преимущества:

• Демократичная цена;
• Сравнительно легкий процесс монтажа для специалиста;
• Отлично борется с конденсатом.

Недостатки:

Внешний вид может дисгармонировать с интерьером.

1-ое место: Vakio Kiv

Данный клапан предназначен для монтажа в составе стеновой системы. Механическая вентиляция обеспечивается за счет сверх тихого вентилятора, который равномерно нагнетает воздух внутрь. Встроенный фильтр не пропускает в обслуживаемое помещение мелкие фракции грязи и пух с пылью. Благодаря скромному дизайну отлично вписывается в интерьер.

Наименование	Показатель
Страна-изготовитель	Россия
Класс фильтра	Ф6
Габариты, мм	470х222х94
Диаметр, мм	132
Цена, рублей	4900

Vakio Kiv Преимущества:

• Отличное соотношение в категории «цена/качество»;
• Сверх тихий режим работы вентилятора;
• Гарантированное отсутствие сквозняков.

Недостатки:

Не обнаружено

Принцип работы приточного клапана

Прежде, чем перейти, непосредственно, к монтажу данного устройства, необходимо ознакомиться с механизмом его работы. Так, как в процессе работы нужно будет прорезать в самом окне отверстие подходящего диаметра для корпуса клапана.

В ходе эксплуатации, его не нужно открывать потому, что приточный клапан представленный на сайте обеспечивает пассивную вентиляцию.

Обратите внимание, что конструкция идеально будет работать, только при наружной температуре ниже +5 градусов, ведь движение воздуха происходит из-за разницы давления. Также, одним с условий работы данной установки, является исправность вытяжной естественной вентиляции. . Таким образом, вентиляционные клапаны пропускают прохладный воздух в дом и выталкивают теплый, через вытяжные элементы

Таким образом, вентиляционные клапаны пропускают прохладный воздух в дом и выталкивают теплый, через вытяжные элементы.

Преимущества приточного клапана вентиляции для окон ПВХ:

Улучшается воздухообмен и тем самым в помещении будет всегда свежий воздух, что оказывает положительное влияние на здоровье человека.

ВОЗ настоятельно рекомендует отдавать предпочтение прохладному воздуху, чем теплу. Также наводятся сведение о развитии тяжелых заболеваний от плохого внутреннего качества воздуха так, как в нем постоянно образуются вредные токсичные вещества, например, радон, газ и т.д.

Поэтому для пластиковых окон необходима вентиляция, а приточные клапаны, прекрасно справляются с данной функцией.После установки конструкции, не образуется конденсат на окнах.Если в комнате очень жарко в отопительный сезон, то приточные клапаны решат эту проблему, после их монтажа, показатель температуры воздуха упадет на 2-3 градуса. Для холодных помещений необходимо приобретать приточные клапаны с функцией обогрева.

Виды

Устройства для создания вентиляции различаются по материалу, используемому при производстве. Они бывают пластиковыми и металлическими.

Регулировка

По способу регулировки приспособления делят на автоматические и механические.

Механические (ручные) клапана оснащены веревкой, соединенной с рычагом заслонки, иначе устройство, размещенное на высоте около двух метров, не достать. Оптимальные параметры выставляются методом проб, вы сами решаете, какое количество воздуха пустить в помещение.

Могут быть механическими и автоматическими

Автоматическая конструкция осуществляет регулировку по уровню давления и влажности. Она не требует присутствия человека и в нужный момент увеличивает или уменьшает входной канал. При сильном ветре специальная шторка уменьшает количество входящего воздуха.

Контроль уровня влажности возложен на гигроскопичный датчик. Он изготовлен из нейлоновых лент, которые расширяются и сжимаются при изменении степени влажности. Автоматический клапан удобный и практичный вариант для квартиры или офиса.

Регулировка и эксплуатация

Датчик влажности помогает регулировать воздухообмен через приточный клапан Производительность приточника зависит не только от сечения канала и разницы давлений. Оптимальные показатели – 20-35 м3/ч при статическом давлении – 10 Па. В технической документации, прилагающейся к проветривателю, производительность указывается с учетом стандартной разницы давлений. Характеристики по показателям шумоизоляции должны соответствовать аналогичным параметрам металлопластикового окна. 30-35 дБ – предпочтительный диапазон. В этом случае звукоизоляция после установки клапана не пострадает. Лучше всего в условиях отечественного климата показывают себя проветриватели с тепловым разрывом.

Регулировка объема приточного воздуха предусмотрена не во всех моделях вентиляционных клапанов. Там, где это возможно, настройка может быть автоматической или ручной. В самых простых устройствах интенсивность вентиляции никак не регулируется.

Автоматический клапан работает по одному из двух принципов:

• Подача воздуха стабилизируется за счет перепада уличного и внутреннего давления. Предварительно устанавливается заданный диапазон притока и этот объем поддерживается автоматически.
• Используется полиамидный датчик. С его помощью регулируется сечение клапана: оно увеличивается при избыточных показателях влажности и уменьшается, когда показатели в норме.

Автоматические устройства стоят дороже механических, блокировка проветривания есть только в некоторых моделях.

При ручном способе настройки проветривание осуществляется по желанию владельца и с интенсивностью, которую он выберет. Недостатки в том, что механические приборы требуют постоянного контроля и есть риск переохлаждения комнаты и возникновения сквозняков. Обычно крайнее левое положение регулятора свидетельствует о полностью открытом вентиляционном отверстии, крайнее правое положение о том, что отверстие закрыто.

Особенности эксплуатации приточных клапанов:

• Нельзя полностью закрывать клапан в мороз. Если это необходимо, нужно частично заклеивать внешнюю щель, чтобы уменьшить интенсивность поступления воздуха.
• Два раза в год внешний козырек очищают пылесосом, а корпус протирают влажной тканью.
• Для очистки запрещено использовать агрессивные химические средства.
• Воздушные фильтры следует периодически менять.
• При проведении ремонтных работ клапан защищают от пыли.

Монтаж приточного клапана

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной. Предварительно трубу обертывают изоляцией.

Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

Следующим шагом будет установка решетки.

Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Как регулировать ?

Устройство приточного клапана может включать в себя регулировку притока воздуха, но может быть и без нее.

Регулировка поступающего воздуха желательна для достижения в помещении оптимального микроклимата.

Управление может выполняться вручную или автоматически. Ручная регулировка может вызвать переохлаждение помещения в отличие от автоматической настройки, оснащенной датчиком с гигрорегулированием.

Датчик внутри автоматического клапана приточной вентиляцииизмеряет только уровень влажности в помещении. Принцип работы основан на изменении размера сечения, через которое проходит воздух – чем выше влажность, тем шире открывается заслонка.

Разновидности клапанов вентиляции

Существует три наиболее распространенных типа данного устройства:

1. Щелевой тип. Он представлен в двух видах исполнения: механическом и автоматическом. Главным достоинством является обеспечение качественного и надежного воздухообмена. Его можно легко установить даже без проведения демонтажа оконного блока.
2. Фальцевой тип. Попадание порций воздуха в комнату происходит сквозь достаточные отверстия в оконном блоке. Основными характеристиками являются: недостаточная пропускная способность, сохранение звукоизоляционных свойств, низкая цена и простота установки.
3. Накладной тип. Обеспечивает достаточный уровень пропуска воздуха, но несмотря на это обладает существенным рядом негативных сторон: его невозможно установить на имеющееся пластиковое окно, а также он сводит на нет отличные шумоизоляционные и теплоизоляционные свойства окна. Этот вид больше подходит для обеспечения циркуляции воздуха на производственных объектах.

Какой из них выбрать? Прежде чем переходить к выбору устройства, следует ознакомиться с перечнем основных критериев, которые могут существенно повлиять на окончательный выбор.

Принцип работы

Функционирование этого элемента происходит следующим образом:

• Воздух поступает в телескопическое отверстие;
• Очищается от некоторых вредных элементов;
• Проникает внутрь помещения.

Во время этого процесса излишки углекислого газа выдавливаются. Происходит это из-за разницы давления, так как поступает холодный воздух, а вымещается теплый (рекомендуемое значение температуры – не более 5 градусов по Цельсию). Если нарушить показатель, никакой разницы не возникнет, а прибор будет неэффективен. Поэтому если человек живет в теплых областях, то нужда в этом приборе отпадает, так как легче проветривать помещения вручную. Потеря тепла будет, но не такая критичная, как в холодное время.

Рейтинг популярных марок

Известные производители вентиляционных устройств не нуждаются в дополнительной рекламе, так как давно присутствуют на российском рынке и зарекомендовали себя только с лучшей стороны. Их продукция является передовой и имеет массу плюсов по сравнению с менее популярными конкурентами. Рассмотрим некоторые из них.

1 место – российская компания AIR BOX

Ассортимент предлагаемой продукции невелик, однако среди приточных вентиляционных клапанов для окон AIR BOX несложно отыскать нужный вариант, так как есть ручные и автоматические, с фрезеровкой и без нее.

Можно выбрать модель из трех серий: Комфорт, Стандарт и Комфорт С. Клапаны Comfort имеют два варианта монтажа – встроенный и закрепленный на раме сверху. В зависимости от установки немного меняется производительность устройства: без фрезеровки она достигает 31 м³/ч, с прорезыванием специального отверстия увеличивается до 42 м³/ч. Регулировка моделей производится вручную.

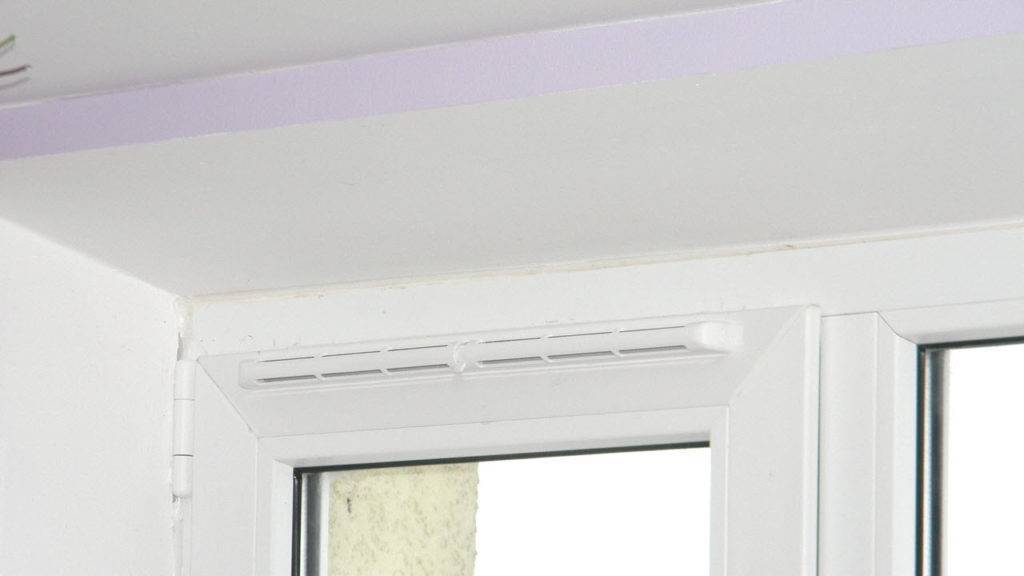

После монтажа AIR BOX сливается с пластиковой основой

Для любителей автоматических приборов предлагается серия Standart. Автоматика ограничена и направлена на регулировку скорости воздушных уличных масс. Если усиливается ветер, подвижные элементы переходят в иное положение, тем самым ослабляя напор. Это необходимо для защиты дома от сквозняков. Но приточный клапан AIR BOX Standart для окон ПВХ имеет и весьма значимый минус – низкую производительность. Он пропускает всего 5 м³/ч.

Модели Comfort S предназначены для деревянных рам. Перед установкой в горизонтальной верхней перекладине необходимо прорезать три отверстия: два для вставки элементов прибора и третье для крепежа. Производительность устройств – 41 м³/ч.

2 место – французский производитель AERECO

Сегодня выпускают три оконные серии приточных клапанов Аэрэко на пластиковые окна: ЕММ², EHA², EMM. Все они являются гигрорегулируемыми. Это значит, что при изменении влажности в комнате приборы самостоятельно меняют положение элементов и уменьшают или увеличивают расход воздуха.

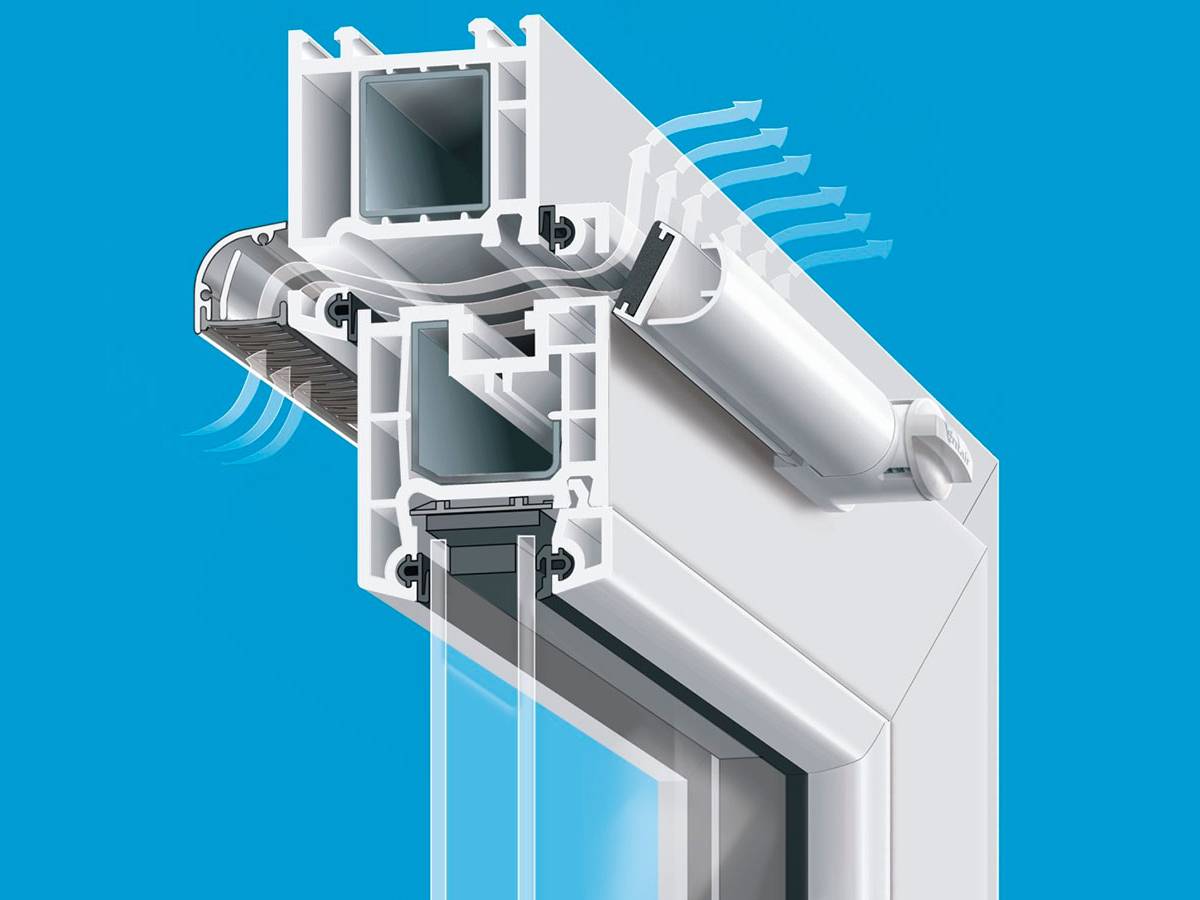

Конструкция Аэрэко EMM в разрезе

Наличие защитного козырька у конструкций ЕММ² и EMM позволяет снизить степень шума до 37 дБ. Модели серии EHA² обладают усовершенствованным дизайном и оборудованы ручным переключателем. У модификации EMM существует возможность регулировки воздушной струи: вертикально или под уклоном.

3 место – польская марка VENTAIR

Приточные устройства удачно совместили эстетику, функциональность и умеренную стоимость. Производительности приборов достаточно для проветривания жилых помещений – до 25 м³/ч. Регулировка устройств происходит автоматически, благодаря перепадам давления и влажности.

Преимущество моделей в том, что они зимой или в ветреные дни снижают поток поступающего воздуха, тем самым защищая от сквозняков и потери тепла в помещении.

Кроме перечисленных производителей, хорошо себя зарекомендовала продукция под марками Systemair, Vents, SINAX AIR, Rehau, Fläkt Woods, Gealan, ALDES, SIEGENIA-AUBI.

Клапан приточной вентиляции для пластиковых окон: плюсы и минусы

Клапан проветривания имеет свои тонкости и нюансы. Среди плюсов устройства выделяют:

• обеспечение притока кислорода, постоянную замену воздушных масс;
• предотвращение сквозняков;
• создание приемлемого микроклимата в жилище;
• дефицит конденсата, от которого в квартире не распространяется плесень и грибковые отложения;
• сохранение текущих звуко- и теплоизоляционных функций оконного блока;
• простоту установки и эксплуатации;

Кроме того, применение вент клапана не снижает уровень поступления дневного света, так как оконный проем не загромождается громоздкими конструкциями.

К отрицательным параметрам приспособления относят:

• из-за вывода водяных паров зимой на устройстве образовываются наросты льда. Это приведет к отсутствию доступа кислорода;
• если в приспособлении нет фильтровального элемента, вместе с воздушными массами в жилище попадут пыль, грязь и пух из улицы;
• сложность регулировки вариантов с механическим контролем. Клапан размещен в труднодоступной створке окна, из-за чего доступ к нему сопряжен с проблемами.

Чтобы создать комфортную обстановку для проживания, требуется тщательно подбирать приточное приспособление, принимать к сведению его формат и технические возможности.

Уход

Чистка выполняется каждые полгода. Внутренности достаточно пропылесосить, поверхность протереть влажной тряпкой. Разбирать не рекомендуется, как и мочить, использовать для мытья химические средства.
Во время ремонта в комнате устройство защищают от пыли и мусора, для этого его заклеивают строительным скотчем.
На зиму клапан теплоизолируют, следят, чтобы он не перекрывался полностью

Если прибор с воздушным фильтром, его при необходимости меняют, летом замену выполняют чаще.
Важно соблюдать все рекомендации производителя, указанные в инструкции, не перекрывать поток воздуха посторонними предметами, вовремя его чистить.

пластиковое окно

Подразделение по видам

На две категории делятся вентиляторы для окон: по месту установки и направлению потоков свежего воздуха. Их основные виды: осевые, бытовые и промышленные. Осевые бывают приточного типа, вытяжные или приточно-вытяжные. Отличаются они по таким признакам: функциональность, внешний вид и мощность.

Отличаются невысокой мощностью бытовые вентиляторы, но они красиво выглядят, дополняют дизайнерское решение помещений. Осевые устройства – простотой конструкции, промышленные – характеризуются высокой мощностью.

Осевые

Эти вентиляторы служат дополнением к обычной кухонной вытяжке. Используются для вывода из помещения загрязненного воздуха, быстрого избавления от неприятных запахов. Скорость лопастей – 4 тысячи оборотов в минуту, но имеют относительно низкий уровень шума и малое потребление электроэнергии. Прибор убирает влагу и лишне тепло. Этот тип вытяжки оборудован жалюзи, предотвращающими поток воздуха с улицы в помещение.

Приточные вентиляторы оконного типа предназначены для доставки кислорода в здание. Это могут быть любые жилые здания, офисы. Нужно учесть, что помещения, в которых имеются гипсокартонные конструкции, нуждаются в постоянном проветривании. Кратность притока свежего воздуха связана с количеством находящихся в помещениях людей и меняется с учётом этого.

Полное вентилирование осуществляют приточно-вытяжные оконные вентиляторы. При помощи фильтров потоки воздуха очищаются с двух сторон. Уличный – прогревается при пересечении с выводящимся воздухом.

Устройства для использования в быту

Эти бытовые приборы просты в установке, проветривают помещение, не охлаждая его, исключают попадания с улицы грязного воздуха с пылью. Устройство небольшого размера, при работе с низким уровнем шума экономно потребляет электрическую энергию.

Доставка воздуха в жилое помещение проводится каждые два часа, это соответствует стандартам. Прибор выполняет проветривание и способствует регулярной поддержке комфортного микроклимата.

Промышленные

Такие вентиляторы устанавливаются только внутри помещений складов, цехов на производстве. Вентилятор отличается большей мощностью, осуществляет подачу чистого воздуха с кислородом и забор ядовитых запахов. Эти приборы устанавливают при монтаже окон, в специально подготовленные проемы. Длина лопастей некоторых из них достигает 1 метра.

Где установить приточный клапан

Существует три основных варианта для монтажа приточного клапана:

Над источником тепла.

В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Приточные клапаны для усиления вентиляции уместны не только в стенах частных домов, но и на нижних этажах многоквартирных домов.

В последнем случае лучшим местом будет пространство между подоконником и радиатором. Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции.

Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч.

Это является нормой для одного человека. При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

Производят и приточные клапаны, которые встраивают в вентиляционные шахты.

Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.

При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.

Востребованные модели приточных клапанов

Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.

Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400 – 1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.

Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных.

Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.

Приточный клапан — устройство простое и недорогое, но очень функциональное. Если расположить его над радиатором отопления, воздух, поступающий в помещение, будет прогреватьсяНекоторые модели приточного клапана имеют воздуховод, укомплектованный вентилятором для принудительной вентиляцииПроветриватель или приточное вентиляционное устройство можно установить на любых стенах. Клапан не затрагивает конструкцию стен и не уродует внешний вид фасада

Если окажется, что существующая вентиляция функционирует плохо, то и установленный в стене приточный клапан не будет гарантировать поступление свежего притока в том объеме, на который он рассчитанВ конструкцию оголовка входит фильтр и заслонка. Первый элемент предназначен для очистки воздуха, а второй — для координирования объема поступления воздухаСуществует два типа клапанов — для инфильтрации воздуха и для приточной вентиляции у них одна и та же — снабжение здания свежим воздухом.Если в теле бетона попадается арматура, ее просверливают сверлами по металлуПосле включения установки, коронку приближают к стене до полного контакта с ней. После этого нельзя сильно давить на регулировочную ручку — это может привести к надлому зубцов на рабочем алмазном инструменте.При сверлении сквозного отверстия под приточный клапан необходимо соблюсти уклон около 3⁰ в сторону двора. Если не соблюсти это условие, в воздуховоде будет накапливаться влага.Клапан KIV выпускают в двух исполнениях — с оголовком в виде квадрата (КВАДРО) и с круглым. Первый смотрится более эстетично

Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2. Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.

Инструкция по монтажу

Сначала определимся, сколько клапанов нужно поставить на окно, чтобы нормально вентилировать помещение. Если опираться на паспортные характеристики, то для воздухообмена в жилых комнатах потребуется минимум 2 приточных устройства, столько же на кухне.

Учитывая недостатки приточных оконных вентклапанов, предлагаем вначале установить по 1 устройству в каждой комнате. Потом наблюдаем за изменениями домашнего микроклимата и при необходимости добавляем еще по 1 клапану. Оптимальный вариант – 1 «приточка» на 1 окно, не больше.

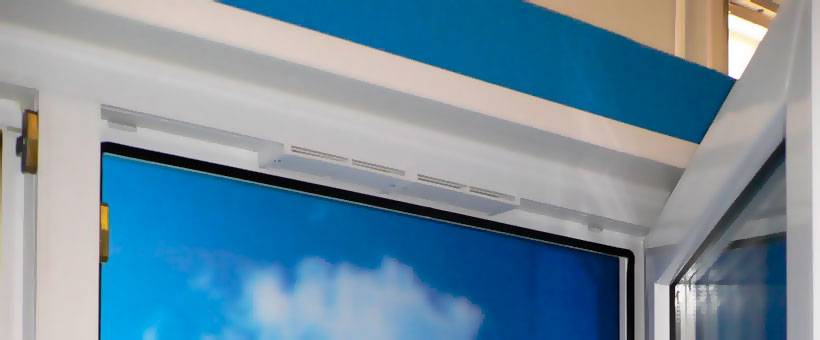

Установка накладного вентиляционного клапана

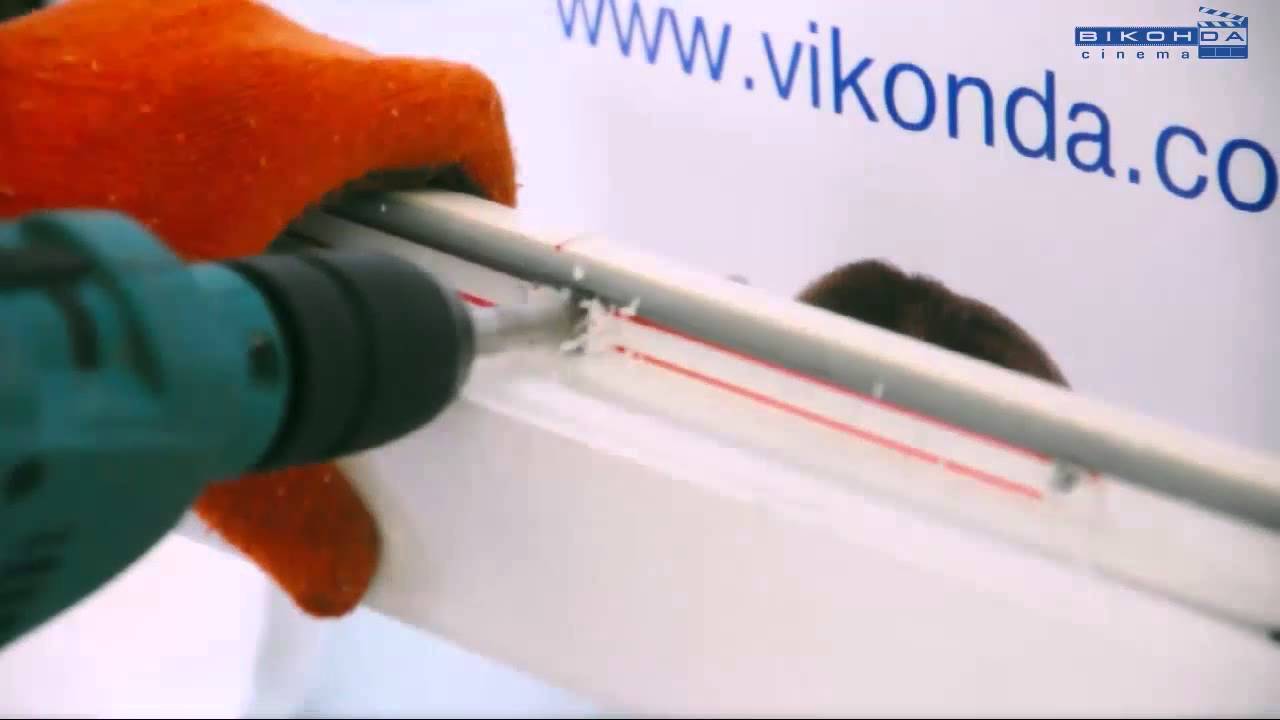

Устройство монтируется горизонтально на верхнем торце открывающейся створки или форточки. Как это делается:

1. Откройте окно, наметьте место установки клапана, приложив корпус к торцу.
2. Надрежьте и снимите участок оконного уплотнителя на створке, как показано ниже на фото. Такой же кусок резины удалите с основной рамы напротив клапана.
3. На притворе окна расположен паз, вставьте в него 3 пластиковых фиксатора под саморезы. Разумеется, крепежные элементы должны совпадать с отверстиями на корпусе.
4. Удалите с клапанной крышки клейкую ленту, прикрутите ее шурупами к фиксаторам. Убедитесь, что створка закрывается нормально.
5. Вместо уплотнительной резины, срезанной с основной рамы, нужно наклеить специальную полосу (идет в комплекте с проветривателем).

На этом монтаж накладной «приточки» окончен. Обрезки штатного уплотнителя не торопитесь выбрасывать, возможно, они еще пригодятся. Процесс установки вентклапана Air-box смотрите на видео:

Инсталляция щелевого устройства

Чтобы установить приточный клапан на окно без открывающихся форточек, придется снять стеклопакет и выполнить фрезерование сквозной щели. Отсюда совет: если не владеете навыками слесарного дела и не располагаете нужным инструментом, лучше позовите мастера-установщика. При монтаже проветривателя на створку либо балконную дверь стеклопакет снимать не нужно.

Как установить приточный щелевой клапан:

1. Определите место крепления внутренней части – вверху рамы, посередине оконного просвета. Выполните разметку. Допускается небольшое смещение в сторону вертикального профиля, стоящего на середине окна.
2. Привинтите к раме шаблон на 2 самореза. Наметьте керном ряд отверстий Ø8…12 мм (размер зависит от модели клапана).
3. Просверлите длинным сверлом сквозные отверстия в профиле. Не торопитесь, строго выдерживайте угол сверления 90°, иначе выходные отверстия пойдут вразброд. А лучше используйте специальную насадку на дрель, позволяющую четко соблюдать прямой угол.
4. С помощью ручного инструмента выпилите из ряда отверстий сплошную щель. Стружку изнутри профиля удалите пылесосом.
5. Открутите шаблон, установите внутренний корпус клапана и наружный приточный козырек.

Фрезерование просвета для оконного клапана – работа довольно трудоемкая и точная. Щель должна получиться ровной, повреждения металлопластикового профиля – минимальными. Как проветриватель устанавливается в створке ПВХ окна, показано в очередном видео:

Выводы и полезное видео по теме

Видеоматериалы помогут лучше понять технологию установки разных видов вентиляционных клапанов.

Видео #1. Порядок монтажа щелевого клапана без фрезеровки оконной рамы:

Видео #2. Технология врезки приточного клапана:

Вентиляционные клапаны не заменяют системы кондиционирования, которые освежают и изменяют температурный режим помещения. В то же время, «приточники» – отличная альтернатива открытым форточкам и створкам. Схема монтажа клапана под силу любому домашнему мастеру.

Нам интересно ваше мнение и ваши рассказы о собственноручной установке приточников на пластиковые окна. Пишите, пожалуйста, в расположенном ниже блоке. Здесь же задавайте вопросы, размещайте фото с приобретенными устройствами или шагами установки.
