Установка приточного клапана вентиляции в пластиковые окна своими руками

Какие приточные клапаны бывают

Клапаны бывают трех типов:

Устройство вентиляции может регулироваться с помощью:

В зависимости от конструкции клапанов, используется 3 стандартных эксплуатационных режима:

• Когда он открыт и в дом проникает воздух с улицы. В техническом паспорте при покупке клапана указывается максимальная пропускающая способность данного устройства. Стандартные показатели 35-50 м3 в 1 час.
• Клапан может находиться в прикрытом режиме, тогда воздух поступает в квартиру с интенсивностью 5 м3 в 1 час.
• Если клапан регулируется автоматически, то он будет включаться при повышении уровня влажности.

Особенности конструкции стенового клапана

Чтобы создать вентиляционный клапан своими руками, понадобится несколько деталей, продающихся в любом строительном магазине.

В основе устройства лежит пластиковый корпус, в котором установлены и закреплены детали, необходимые для забора, очистки и подачи атмосферного воздуха в помещение.

Конструкция стенового вентиляционного устройства состоит из следующих составных частей:

• труба, являющаяся несущим корпусом устройства;
• наружная решетка воздухозаборника;
• фильтры;
• клапан-диафрагма;
• утеплитель;
• внутренний блок.

Для улучшения конструкции можно установить в воздуховод фильтр тонкой очистки, реверсивный вентилятор для увеличения скорости потока и нагревательный элемент.

В качестве воздуховода можно использовать пластиковую канализационную трубу соответствующего диаметра.

Наружная решетка с наклонными жалюзи обеспечит защиту от попадания внутрь атмосферных осадков, а металлическая или нейлоновая сетка не пропустит насекомых.

Фильтр из губки или нескольких слоев тонкого поролона задержит мелкие частицы пыли и пыльцу растений. Клапан-диафрагма при необходимости позволит закрыть воздуховод во время морозов, а утеплитель не даст холоду проникнуть в помещение.

Ну, и внутренний блок обеспечит равномерное рассеивание потока воздуха и быстрый прогрев его от приборов отопления.

Приточный вентиляционный клапан: установка на пластиковое окно своими руками

Установить вентиляционную конструкцию несложно. Опытному мастеру для этого достаточно 30-40 минут.

Монтаж без фрезеровки

Предварительно необходимо подготовить несколько инструментов:

• изделие воздухообмена;
• хорошо заточенный нож;
• шуруповёрт;
• полуметровая линейка.

Для монтажа приточного клапана необходимо демонтировать часть оконного уплотнителя

Приточный клапан на пластиковые окна своими руками устанавливают только после предварительной разметки откидной створки. Для этого и нужна линейка. Последовательность работ определяется конструкционными особенностями клапана. В большинстве случаев достаточно заменить стандартный уплотнитель на комплектный.

Для монтажа приточного оконного клапана достаточно заменить стандартный уплотнитель

Что касается других моделей, то для окон ПВХ требуется не более 1 отверстия в конструкции профиля. Самый предпочтительный вариант – первый, поскольку проделать ровную и аккуратную щель своими руками весьма проблематично.

Пошаговая инструкция по установке приточного клапана своими руками представлена на видео:

Установка с фрезеровкой

Под фрезеровкой подразумевают вырезание небольшого отверстия в блоке оконного проема.

Для работы понадобится несколько материалов и инструментов:

• острый строительный ножик;
• мощный электролобзик;
• дрель и комплект свёрл (в большинстве случаев достаточно на 5 и 10 мм);
• напильник;
• шаблон под будущий клапан подходящего размера;
• герметик.

Чтобы приточная вентиляция в пластиковых окнах обеспечивала оптимальный уровень воздухообмена, важно чётко соблюдать следующую последовательность действий. Установка приточного клапана на пластиковые окна осуществляется в 5 этапов. Установка приточного клапана на пластиковые окна осуществляется в 5 этапов

Установка приточного клапана на пластиковые окна осуществляется в 5 этапов

1. К оконному профилю прикладывают специальный шаблон, очерчивая его по контуру карандашом. Предварительно створку лучше снять.
2. По намеченному периметру проделывают 5-8 5 мм отверстий. Работы начинают изнутри, что в последующем упростит монтаж конструкции на окна ПВХ.

3. 10 мм сверлом проделывают отверстия.

4. Электролобзиком аккуратно снимают пространство между 2-мя соседними проёмами, чтобы подготовить место под клапан. Края в обязательном порядке выравниваются напильником, а затем зачищаются наждачной бумагой.

5. Максимально аккуратно прикладывают монтажную планку под клапан к створке, а затем привинчивают конструкцию саморезами. Для «посадки» вытяжных решений в обязательном порядке используется герметик.

6. В наплавлении рамы проделывают паз, в соответствии с размерами шаблона. Для этой цели лучше воспользоваться электролобзиком.
7. К наружной части рамы привинчивают заборный блок клапана с небольшим козырьком. Он также монтируется «на герметик».

Завершается процесс установкой регулирующего блока, для чего предусмотрены небольшие клипсы. Приточный клапан на пластиковые окна готов к эксплуатации!

Монтаж клапана

Профессионалы применяют два варианта монтажа вентиляционных клапанов. Первый предполагает демонтаж старого стеклопакета и установку нового с уменьшенными размерами. При этом щель, образовавшуюся между оконным проемом и блоком, занимает сам клапан. У этого способа есть существенные минусы: повышение затрат, необходимых на заказ и монтаж нового оконного блока, и уменьшение площади светопрозрачных конструкций.

Вентиляционный клапан для пластиковых окон, установка которого проходит по второму варианту, монтируется в место переплёта. Удобство данного метода оценят хозяева помещений, в которых уже смонтированы герметичные пластиковые стеклопакеты. Все манипуляции по установке клапана займут не более получаса.

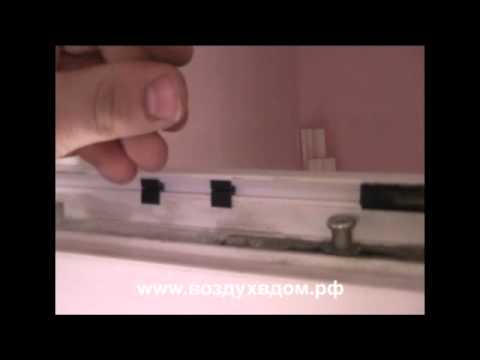

На видео продемонстрирован процесс монтажа щелевого клапана Air-Box.

Установка клапана Air Box Comfort на пластиковое окно.mp4

Watch this video on YouTube

Приточные вентиляционные клапаны для улучшения микроклимата в помещении

Самые распространённые виды клапанов — стеновые и оконные. Стеновые клапаны бывают разных конструкций: от простых, защищенных решеткой снаружи и заглушкой внутри, до электрических с использованием вентиляторов, фильтров и подогрева воздуха. Они предназначены для более глобального решения вопроса приточной вентиляции, особенно это актуально там, где постоянно используются кондиционеры. В любом случае стеновой клапан в основе своей представляет сквозное отверстие в наружной стене, причем для эффективности диаметр отверстия должен быть достаточно внушительным, от 12-16 см.

Стеновой клапан

Толщина стен в современных домах не даёт возможности наружному воздуху успеть прогреться до комнатной температуры и нужны дополнительные мероприятия по его подогреву, т.к. через такое отверстие поток холодного воздуха очень ощутим. На самом деле эта идея уже давно использовалась при строительстве домов, но для лучшей её реализации входное наружное отверстие и выходное отверстие в помещение должны располагаться на разном уровне и закладывать их нужно ещё при строительстве дома. Ну а сейчас, прежде чем делать сквозное отверстие в стене, нужно к этому серьёзно подготовиться, изучить различные варианты и быть уверенным, что такое решение обосновано.

Другая разновидность – это оконные вентиляционные клапаны. Самое лучшее — позаботиться о вентиляции своего жилья ещё на этапе установки окон и сразу заказать их с системой проветривания. Но по различным причинам многие этого не делают, не смотря на то, что необходимость наличия клапанов для проветривания в металлопластиковых окнах уже указана в строительных нормативах. Далее в статье мы поговорим о том, как своими руками сделать клапан приточной вентиляции на пластиковых окнах.

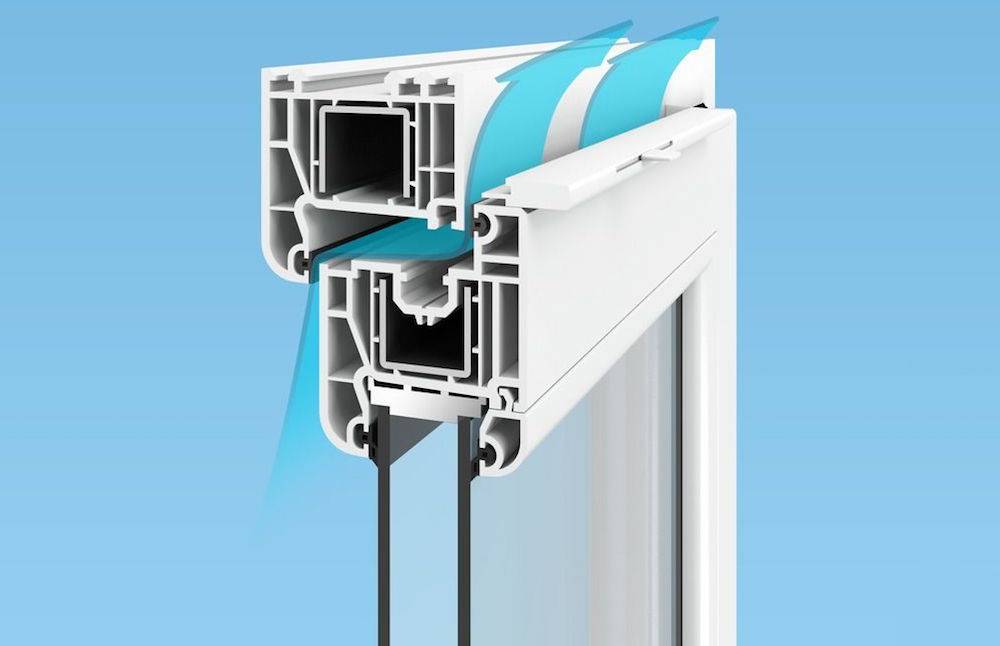

Оконный вентиляционный клапан, устанавливаемый на оконную створку

Как устроить проветривание в пластиковых окнах

Обеспечить приточную вентиляцию в уже установленных пластиковых окнах помогут несложные и практичные в применении приточные клапаны, которые монтируются на раму и створку окна (получаются окна с вентиляцией). Они имеют небольшой размер и современный дизайн, так что они никак не повлияют на эстетику помещения, но помогут улучшить вентиляцию в доме. Самое главное, что они позволяют проветривать помещение круглосуточно без открывания окон. Их выпускают разные производители и, в зависимости от комплектации, они могут обеспечить достаточную степень шумозащиты и необходимый объем воздуха. Вентиляционные клапаны есть как с ручным управлением, так и автоматические, регулирующие поток воздуха по показаниям датчиков. Например один из самых популярных оконных клапанов АЭРЭКО работает по принципу гигрометра и регулирует расход воздуха в зависимости от относительной влажности в помещении: чем выше уровень влажности тем шире открывается створка проветривателя и больше воздуха попадает в помещение. Таким образом, не нужно постоянно открывать-закрывать клапан, но на случай необходимости предусмотрена возможность и ручной регулировки. Эти клапаны легко устанавливаются на окна. Возможно даже установить такой вентиляционный клапан самостоятельно, если есть опыт работы с лобзиком. Сам принцип установки не сложный, но нужны определенные навыки и поэтому для установки оконного клапана типа АЭРЭКО, требующего сверления профиля, лучше обратиться к специалистам.

Приточный клапан АЭРЭКО

Тем, кто предпочитает самолично контролировать процесс подачи воздуха через клапан, подойдет проветриватель типа Air-Box Comfort. Клапан устанавливается в притворе окна без фрезировки профиля, таким образом сохраняя его целостность.

И он обладает ещё одним замечательным достоинством — это легкая установка приточного клапана своими руками. Поэтому установка оконного клапана типа Air-Box Comfort является быстрым и доступным способом улучшения вентиляции помещения. Этот клапан подходит для всех видов пластиковых окон: распашных и откидных.

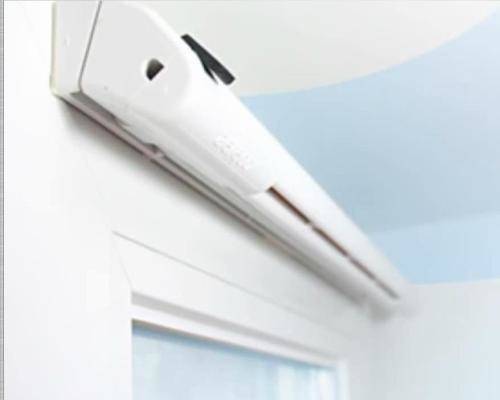

Приточный клапан Air-Box Comfort

Установка клапана на пластиковые окна

Закрепление клапана производится в горизонтальном положении сверху створки окна. Благодаря нему приточный воздух будет регулярно поступать в комнату, создавая нормальный микроклимат. К тому же уйдет такая проблема, как конденсат на окнах

Важно, что потребителю не составит труда вручную отрегулировать тот объем ветрового потока, который необходим

Клапан работает при закрытом окне. Небольшие потоки воздуха будут поступать ближе к потолку, поэтому ощущать неудобства от сквозняка хозяин дома не будет. Выбор клапанов разнообразный, их производят как отечественные производители, так и зарубежные, стандартные и отвечающие последним современным требованиям, реагирующие на изменение влажности в квартире.

От конструкции профиля (с повышенной шумозащитой или воздухопроницаемостью) зависит специфика монтажа клапана. Установку осуществляют без фрезеровки, во внешнем контуре удаляется 400 мм уплотнителя. Если профиль с повышенной шумозащитой, удаление производится внизу блока. Если профиль с повышенной воздухопроницаемостью удаление производится вверху, напротив места монтажа вентиляционного клапана.

Рейтинг популярных марок

Известные производители вентиляционных устройств не нуждаются в дополнительной рекламе, так как давно присутствуют на российском рынке и зарекомендовали себя только с лучшей стороны. Их продукция является передовой и имеет массу плюсов по сравнению с менее популярными конкурентами. Рассмотрим некоторые из них.

1 место – российская компания AIR BOX

Ассортимент предлагаемой продукции невелик, однако среди приточных вентиляционных клапанов для окон AIR BOX несложно отыскать нужный вариант, так как есть ручные и автоматические, с фрезеровкой и без нее.

Можно выбрать модель из трех серий: Комфорт, Стандарт и Комфорт С. Клапаны Comfort имеют два варианта монтажа – встроенный и закрепленный на раме сверху. В зависимости от установки немного меняется производительность устройства: без фрезеровки она достигает 31 м³/ч, с прорезыванием специального отверстия увеличивается до 42 м³/ч. Регулировка моделей производится вручную.

После монтажа AIR BOX сливается с пластиковой основой

Для любителей автоматических приборов предлагается серия Standart. Автоматика ограничена и направлена на регулировку скорости воздушных уличных масс. Если усиливается ветер, подвижные элементы переходят в иное положение, тем самым ослабляя напор. Это необходимо для защиты дома от сквозняков. Но приточный клапан AIR BOX Standart для окон ПВХ имеет и весьма значимый минус – низкую производительность. Он пропускает всего 5 м³/ч.

Модели Comfort S предназначены для деревянных рам. Перед установкой в горизонтальной верхней перекладине необходимо прорезать три отверстия: два для вставки элементов прибора и третье для крепежа. Производительность устройств – 41 м³/ч.

2 место – французский производитель AERECO

Сегодня выпускают три оконные серии приточных клапанов Аэрэко на пластиковые окна: ЕММ², EHA², EMM. Все они являются гигрорегулируемыми. Это значит, что при изменении влажности в комнате приборы самостоятельно меняют положение элементов и уменьшают или увеличивают расход воздуха.

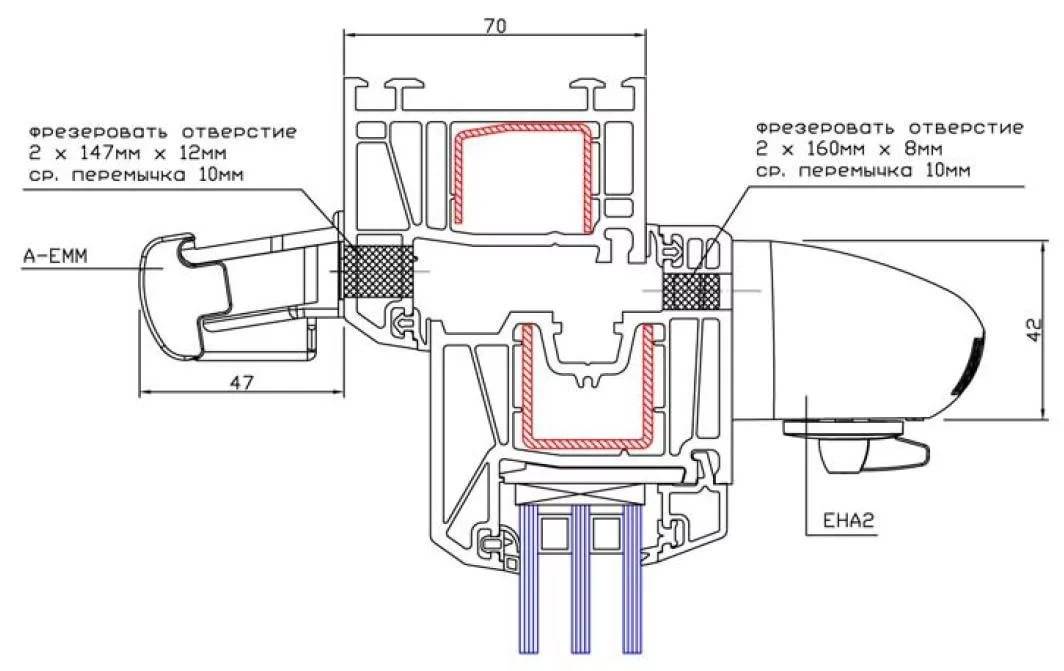

Конструкция Аэрэко EMM в разрезе

Наличие защитного козырька у конструкций ЕММ² и EMM позволяет снизить степень шума до 37 дБ. Модели серии EHA² обладают усовершенствованным дизайном и оборудованы ручным переключателем. У модификации EMM существует возможность регулировки воздушной струи: вертикально или под уклоном.

3 место – польская марка VENTAIR

Приточные устройства удачно совместили эстетику, функциональность и умеренную стоимость. Производительности приборов достаточно для проветривания жилых помещений – до 25 м³/ч. Регулировка устройств происходит автоматически, благодаря перепадам давления и влажности.

Преимущество моделей в том, что они зимой или в ветреные дни снижают поток поступающего воздуха, тем самым защищая от сквозняков и потери тепла в помещении.

Кроме перечисленных производителей, хорошо себя зарекомендовала продукция под марками Systemair, Vents, SINAX AIR, Rehau, Fläkt Woods, Gealan, ALDES, SIEGENIA-AUBI.

Виды приточных клапанов на окно

Различных моделей и вариантов оконных приточных клапанов огромное количество. Они отличаются друг от друга по разным характеристикам.

По материалу производства:

• Пластмассовые;
• Деревянные;
• Стальные.

По способу управления:

• Автоматические;
• Ручные.

При ручном управлении клапан обеспечен особенной веревкой. Непроизвольный клапан более эргономичен в эксплуатации. Устройство без помощи других определяет необходимость открытия/закрытия вентиляционного отверстия. Характеристики регулировки выставляются в согласовании с уровнем влажности и перепадам давления в помещении.

Важно! Управление приточным клапаном вручную не достаточно рискованно. Нужный уровень подбирается способом проб и ошибок

Кроме этого, существует риск вымерзания при неверной регулировке зимой

По способу поступления воздуха в дом:

1. Фальцевые приточные клапаны. Один из более экономичных вариантов для ПВХ окон. Прохладный воздушное место подается в помещение через мелкие вырезы в притворе. Для установки для того чтоб клапана окна может быть не демонтировать. Фальцевые клапаны имеют низкую пропускную свойство, шумоизоляция на достаточном уровне.
2. Щелевые приточные клапаны. Воздушное место поступает через щель, высота которой около шестнадцать мм. С наружной стороны окна клапан прикрыт впускным блоком (защита от осадков и маленьких насекомых). Внутренняя сторона устройства закрыта регулирующим блоком. Установка щелевого клапана производится в горизонтальном импосте или верхнем бруске створке. Достоинства для того чтоб клапана: высочайшая пропускная свойство и возможность установки без демонтажа окна.
3. Затратные клапаны лучше всего пропускают воздушное место. Но размер оконного проема и рамы необходимо «подгонять» под клапан. Установка затратного клапана нельзя выполнить на установленный стеклопакет. Такие клапаны почти всегда используют в производственных и складских помещениях.

Занятный вариант клапан-ручка, который устанавливается заместо обыкновенной оконной ручки. Такое устройство имеет ряд преимуществ:

• Внешний облик окна не меняется;
• Вентиляционный клапан может быть находиться на месте, где существенно часто возникает конденсат;
• Эффективное выведение избыток воды;
• Клапан не промерзает зимой (устройство имеет прямоточную конструкцию);
• Клапан-ручка имеет интегрированный фильтр, который не пропускает в помещение пыль.

Виды клапанов для окон ПВХ

Приточные клапаны различаются по конструкции и способу управления — от этого зависит их стоимость, эффективность, сложность установки и обслуживания.

Ручные и автоматические

Поток воздуха, идущий через клапан, в зависимости от конструкции устройства, может быть постоянным или регулируемым. Второй вариант более удобен в использовании, поэтому гораздо популярнее первого. Регулировка интенсивности проветривания может осуществляться вручную или автоматически.

Ручной предполагает наличие специальной задвижки, которая открывает и закрывает доступ воздуха в помещение и регулирует пропускную способность устройства.

Плюсы:

• низкая стоимость;
• простая конструкция;
• возможность полностью перекрывать доступ воздуха с улицы и открывать клапан, когда нужно.

Минусы:

• для эффективной работы нужно участие человека, чтобы вовремя открыть и закрыть задвижку;
• человек управляет им, полагаясь на интуицию и собственные ощущения, без учета влажности воздуха.

Приточный клапан с ручным управлением.

Клапан с автоматическим управлением способен выполнять свою функцию без участия человека, проветривая помещение либо на определенный объем воздуха, либо до достижения комфортных показателей влажности.

Плюсы:

• клапан работает, даже если никого нет дома;
• достаточно выставить нужные настройки и можно забыть об устройстве;
• устройство способно постоянно поддерживать хороший микроклимат в помещении.

Минусы:

• высокая стоимость;
• некоторые модели не имеют возможности для полного отключения вентиляции.

Виды устройств по конструкции

Конструкция приточного клапана определяет способ его установки. Есть несколько видов:

• фальцевые (без фрезеровки);
• щелевые (с фрезеровкой);
• накладные;
• встроенные в ручку.

Фальцевый приточный клапан — самый простой в установке. Его монтируют в пространство между створкой и рамой. В комплект входит более тонкий уплотнитель, который ставят только в месте крепления клапана, таким образом, получается небольшая щель, длиной от 17 до 40 см. Клапан состоит из двух частей: воздухозабора (козырька), который устанавливается на улице, выпускной части — она монтируется изнутри. Поток воздуха можно регулировать. Пропускная способность устройства — от 5 м³/час.

Плюсы:

• невысокая стоимость;
• простой монтаж своими руками;
• при необходимости легко демонтировать и вернуть створке герметичность.

Минусы:

• сравнительно низкая пропускная способность;
• подходит только для окон с открывающимися створками.

Фальцевый клапан.

Есть более сложные в монтаже устройства — щелевые, для их установки необходимо фрезеровать створку. Они подходят для поворотно-откидных и глухих створок. Но во втором случае придется вырезать отверстия и в металлической армировке, которая расположена внутри рамы.

Такие конструкции могут состоять из одного цельного блока или двух раздельных: один из них устанавливается на улице, второй — в помещении. Для их монтажа требуется сделать отверстия вытянутой формы в верхней части наплава створки и наплава рамы. Для этого желательно иметь шаблон.

Щелевой клапан

Пропускная способность щелевого клапана — до 40 м³/час. Этого достаточно, чтобы в помещении, где проживают два человека, всегда был свежий воздух.

Плюсы:

• высокая пропускная способность;
• подходит для любых окон, в том числе глухих;
• большинство моделей оборудованы системами для сохранения звукоизоляции и фильтрами.

Минусы:

• стоит дороже, чем фальцевый;
• для установки необходимо нарушить целостность рамы и створки;
• сложный в монтаже — установку стоит доверить специалистам.

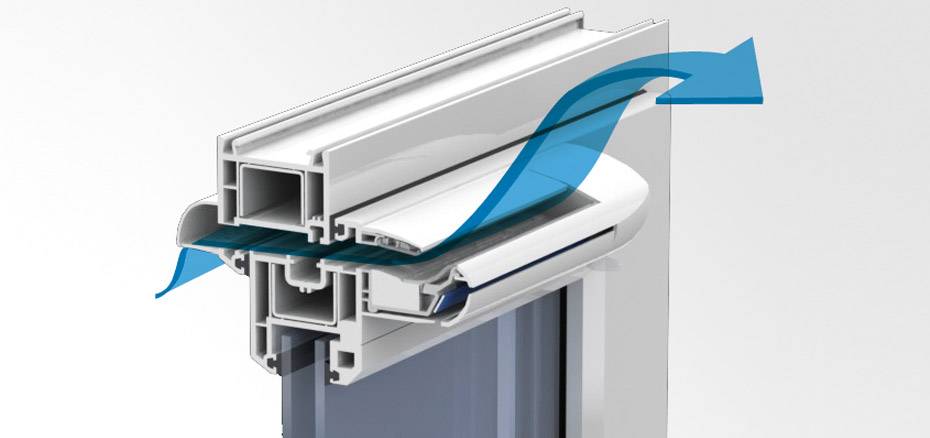

Принцип работы клапана установленного с фрезеровкой.

Наиболее эффективный приточный клапан — накладной или встроенный. Он способен пропускать до 100 м³/час свежего воздуха. Для жилых помещений это слишком интенсивный поток, поэтому такие устройства используются в крупных и многолюдных помещениях. Их установку необходимо запланировать до монтажа окон, так как прибор встраивается в пространство для стеклопакета и размер створки необходимо подогнать под габариты устройства для вентиляции.

Встроенный клапан.

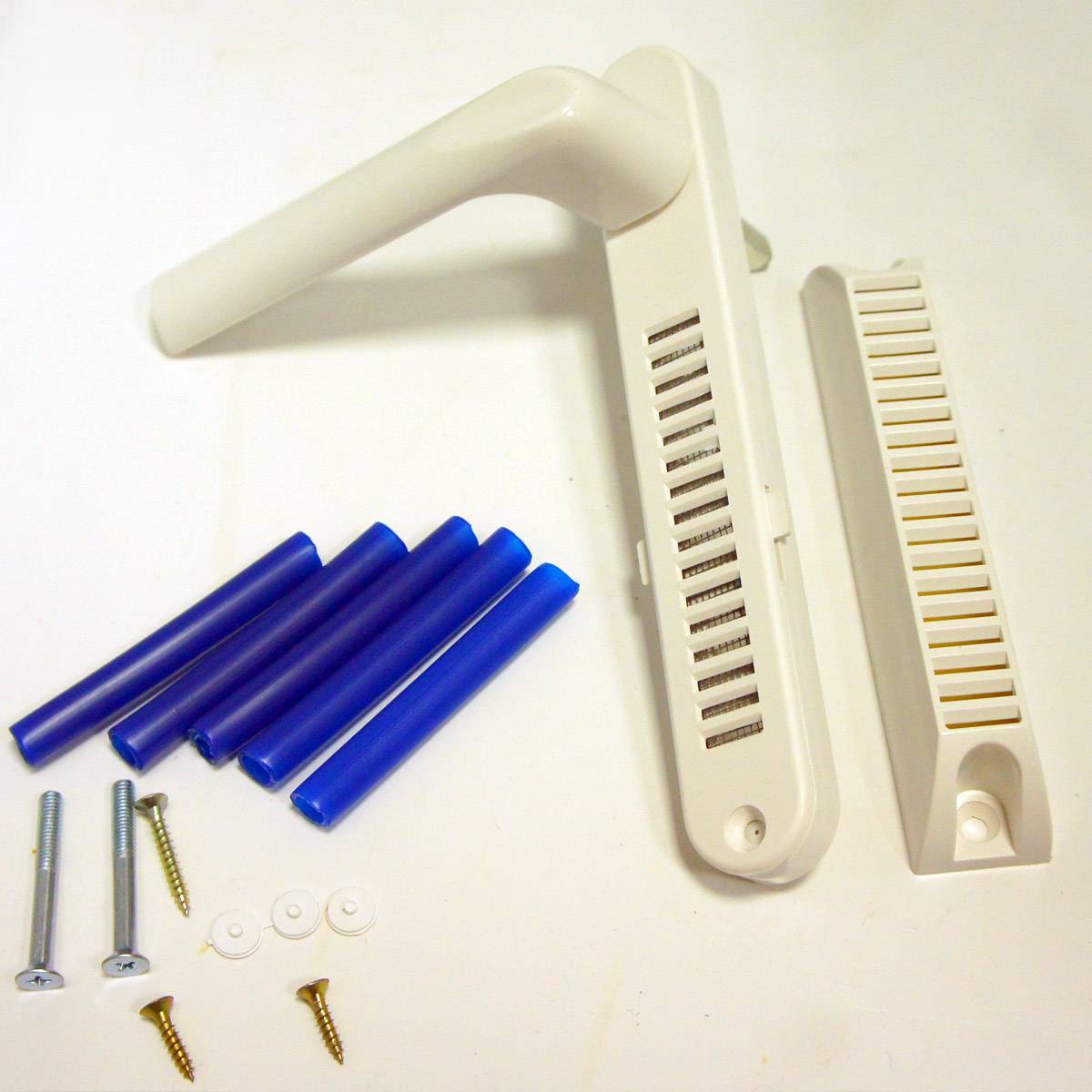

Еще один вид устройств для вентиляции — оконные ручки с приточными клапанами. По сути это те же щелевые, но пропускная способность их гораздо ниже, так как поток идет не через цельную щель в створке, а по трубкам, которые соединяют улицу с помещением.

Для установки необходимо снять старую ручку, просверлить сквозные отверстия по шаблону, вставить трубки и зафиксировать части ручки. Поток воздуха регулируется задвижкой.

Оконная ручка с вентиляцией.

Как установить приточный клапан на окно: пошаговый установка

Вентиляционный клапан может быть установить на окно 2-мя способами: с перфорацией и без. Рассмотрим оба вариант.

Последовательность монтажа климатического клапана с перфорацией:

Подготовка инструментов:

• Электронная дрель;
• Электролобзик;
• Ратфиль;
• Сверла на 5-10 мм;
• Строительный ножик;
• Шаблон для разметки контуров клапана;
• Герметик.

1. Средством шаблона нанести контур размещения приточного клапана. Маркер необходимо приложить к верхней створке. Для данной работы створку окна лучше снять, так как разметка производится с внешней и с внутренней стороны детали.
2. По разметке просверлить пара сквозных отверстий 5-миллимитровым сверлом. Данный ряд послужит базой для более большой перфорации.
3. Приготовленные отверстия рассверлить сверлом в 10 мм. Для удобства размещения клапана отверстия сверлятся с внутренней стороны оконной створки.
4. Расширение приточного клапана. Между парой последних отверстий электролобзиком вырезать остатки материала. В следствии произведенной работы должна оказаться сквозная щель. Края отверстия отшлифовать ратфилем.
5. Монтажную планку клапана установить на поверхность наплава створки и закрепить шурупами. Деталь за ранее необходимо обработать герметиком.
6. В наплавке рамы выполнить фрезировку паза. Положение приточного клапана разметить по шаблону, а после чего вырезать паз с помощью электролобзика и ратфиля.
7. На внешнею поверхность рамы установить внешнюю часть климатического клапана с козырьком. Фиксация детали происходит шурупами, уплотнение – герметиком.
8. Собрать створку и установить ее на место – на петли рамы.
9. Проверить положение отверстий в створке и наплаве рамы.
10. Зафиксировать внутреннюю часть клапана на монтажную планку. В качестве крепежных частей использовать клипсы и защелки.
11. Отрегулировать работу клапана.

Разглядим, как установить на пластиковое окно приточный клапан, не прибегая к перфорации:

Для монтажных работ приготовить:

• Обычная отвертка-крестовина;
• Канцелярский ножик;
• Маркер и линейка.

Открыть оконную створку и убрать часть уплотнителя, который герметизирует щель между створкой и рамой. Ветхая прокладка срезается ножиком с наплава рамы. На освободившееся место приклеить необыкновенную прокладку, которая поставляется в наборе с приточным клапаном.

Броский установка клапана:

• В пазы от уплотнителя установить три заглушки «юбкой» вниз;
• Зафиксировать клапан на наплыве створки – устройство крепится сверху по направлению кронштейнами к окну;
• Закрепить клапан шурупами, пропущенными через крепления;
• В паз между кронштейнами установить уплотнитель.
• В данном случае щель между уплотнителем и клапаном на раме работает как канал вентиляции.
