Приточно-вытяжные вентиляционные установки для квартиры

Приточно-вытяжная вентиляция с рекуператором

Разумеется, быстрый подогрев воздуха процесс энергоёмкий. Так, чтобы повысить температуру с -25 °С до приемлемых +18, ПУ, выдающая 330 кубов за час, потратит около 5 кВт. Это немалая нагрузка и на сеть и на бюджет. Чтобы снизить затраты, применяют рекуператор.

Рекуператор – это приспособление, которое поднимает температуру входящего воздуха, за счёт его теплообмена с выходящим из комнаты, уже тёплым. При этом они не смешиваются.

Приточно-вытяжная установка с рекуперацией тепла

Целесообразно устанавливать такую модель там, где объёмы вентиляции значительные. В квартирах рекуператоры практически не встречаются, поскольку требуют увеличения воздушных магистралей, а это, в условиях ограниченного пространства, бывает непросто сделать. Также явный минус системы в том, что она может переносить запахи из кухни и санузлов по всему дому. Да и стоимость таких приборов выше, особенно, если рекуператор снабжен системой анти обмерзания.

Недорогие пластинчатые рекуператоры не советуется устанавливать в холодных регионах, так как зимой происходит их обмерзание.

Типы бытовых приточно-вытяжных установок

Условно все ПВУ для дома можно разделить на локальные или компактные приточно-вытяжные установки и на общедомовые или канальные приточно-вытяжные установки. Как явствует из названия, первые ПВУ служат для вентиляции отдельных помещений, а вторые – для обеспечения воздухообмена всей квартиры или частного дома.

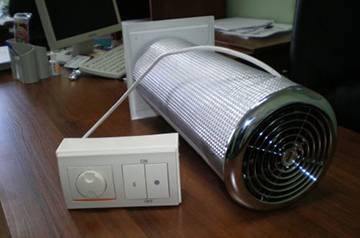

Компактная приточно-вытяжная установка с электрическим преднагревателем 2VV Venus HRV 15EC-CF-P-N-EN-74-R-P0

Основные плюсы компактных ПВУ – в отсутствии необходимости в прокладке воздуховодов под потолком. В простоте монтажа, который не займет много времени, а также в цене, которая меньше, чем у канальных приточно-вытяжных установок. Но есть у компактных установок приточно-вытяжной вентиляции и минусы – во-первых, они не отличается хорошей звукоизоляций, т.е. будут ощутимо шуметь при работе, это «плата» за их небольшие размеры. Во-вторых, для таких ПВУ еще нужно найти место в той комнате, где их предстоит установить, что может стать проблемой.

Понятно, что общедомовые приточно-вытяжные установки стоят дороже, зато и обеспечивают вентиляцией всю квартиру или дом.

Оборудование для вентиляционной системы

Сегодня есть несколько способов организации системы приточно вытяжной вентиляции. Все зависит от размеров помещения, финансовых возможностей, типов постройки. Их можно различить между собой по следующим критериям:

• По сложности монтажа, возможно ли установить все самостоятельно или лучше пригласить специалистов;
• В зависимости от стоимости оборудования и его обслуживания (замена фильтров, затраты на электроэнергию);
• По охвату, система вентиляции работает в одном помещении, либо обслуживает все здание.

Рассмотрим, какое сегодня существует оборудование для монтажа приточно вытяжной вентиляции, и вы сможете подобрать подходящее.

Оконные и канальные вентиляторы

Самый простой способ устроить вентиляцию в квартире – это использовать оконные или канальный вентиляторы.

Такие вентиляторы чаще всего можно увидеть в квартирах, установленные на кухне. Проще выполнить монтаж в форточку, заменив стекло прозрачным пластиком и закрепив в нем вентилятор.

Канальные устанавливаются в существующие вентиляционные системы квартиры для увеличения притока воздуха.

При использовании таких вентиляторов возникают некоторые трудности:

• Трудно подобрать необходимую мощность, чаще выбирают что есть или по дешевле;
• Не для всех окон такой монтаж подойдет, для современных стеклопакетов сделать это очень затратно и сложно;
• Нагнетаемый вентилятором воздух с улицы является влажным, холодным и с неприятным запахом.

Стенные проветривали

Не много сложнее в монтаже и дороже – приточная вентиляция устанавливаемая в стене.

Такие системы также делятся на несколько видов:

• Пассивные проветривали. Такая система увеличивает приток воздуха в помещение. Представляет собой специальное отверстие в стене. Такое отверстие декорируют, закрывают решетками или жалюзями, что ограничить попадание в помещение мусора или насекомых.
• Клапаны приточной вентиляции. Позволяют лучше регулировать поток воздуха. При открытии пропускают воздух в помещение.
• Принудительные проветривали. Такая система позволяет организовать приточно-вытяжную вентиляцию с помощью вентиляторов. Одни вентиляторы нагнетают воздух в помещение, другие обеспечивают выход отработанного воздуха наружу.

Принудительная приточная установка

Такая приточная установка более дорогая предыдущих вариантов. Состоит из нескольких частей: вентиляторов, фильтров, вентиляционных каналов, клапанов.

Монтируется чаще всего на балконе или на стене дома. При таком устройстве шум установки не мешает жильцам дома.

Помимо стоимости самой установки, придется также нести затраты на ее обслуживание (необходимо выполнять замену фильтров). И ежемесячные затраты на электроэнергию.

Приточно-вытяжная установка с функцией рекуперации воздуха

Принудительная  приточно-вытяжная вентиляция очень хорошо выполняет воздухообмен. Но большим ее минусом является то, что теплый воздух быстро выходит на улицу, а на его место приходит холодный, который опять нужно нагревать.

Такая проблема решена в установке с функцией рекуперации воздуха. Принцип работы системы заключается в обмене теплом отработанного воздуха с холодным, который закачивается в квартиру.

Приточно-вытяжная вентиляция относится к самым дорогим внутренним коммуникациям в загородном доме. Следует тщательно обдумать стоит-ли монтировать дорогостоящее оборудование и оплачивать приличную стоимость монтажа данной коммуникации, так как эту работу следует поручить только проверенным специалистам.

Что такое приточная вентиляция

Приточная система вентиляции – это система, подающая свежий воздух в дом. Она в разы эффективнее открытой форточки или предусмотренной системы вентилирования.

Так как в первом случае обмен с улицей естественный, а во втором свежему воздуху тяжелее попасть в помещение.

Модели бывают с разной структурой, рассмотрим некоторые важные составляющие приточной вентиляции.

Что такое бризер

Бризер – небольшая установка, фильтрующая и нагревающая воздух. Он является одним из самых выгодных способов фильтрации помещения.

Чаще всего такое устройство используется для больших домов, но он вполне подойдет и для квартиры.

Такой аппарат притягивает воздух, а за его выталкивание должны быть ответственны обычные вентиляционные каналы.

Вентилятор

Этот элемент помогает затягивать воздух внутрь, является частью принудительной системы вентиляции в квартире или частном доме.

Благодаря его мощности помещение может хорошо вентилироваться, но система должна работать комплексно.

Один слабый вентилятор по силе затягивания воздуха равен открытой форточке, но без дополнительных комплектующих мы получаем полное отсутствие фильтрации, риск забивания каналов и многое другое. Поэтому нужно, как минимум, использовать фильтры.

Фильтры

Используются в системе приточной вентиляции для квартиры с фильтрацией.

Фильтры нужны для защиты от мелких частиц, особенно полезны для аллергиков. Они могут избавить помещение от пыли, пуха и прочих загрязнений.

Модели бывают разные – дешевые защищают помещение от попадания насекомых. Варианты подороже обладают полноценной системой фильтрации и способны остановить даже мельчайшие пылинки.

Нагревательный элемент

Используется в системе приточной вентиляции с подогревом воздуха. Элемент помогает воздуху нагреться перед тем, как попасть в помещение. Особенно полезен в местах с холодным климатом. Благодаря ему температура воздуха останется на комфортном уровне.

Выделяют электрические и водяные нагревательные системы.

Первые дешевле и больше подходят для использования в маленьких квартирках. Вторые дороже, но их устанавливают в вентиляционной системе больших помещений.

Рекуператор

Позволяет сэкономить на подогреве комнаты. Он нагревает холодный воздух за счет теплого.

Рекуператоры относятся к системам приточной вентиляции с подогревом воздуха.

Система шумопоглощения

Систему шумоподавления не стоит недооценивать. Работающие вентиляторы, не говоря уже о других элементах системы, могут доставлять много шума, тем самым принося дискомфорт жильцам.

А благодаря системе шумоподавления от системы вентиляции практически не исходит неприятных звуков. Воздуховоды

Под воздуховодом подразумеваются трубы, через которые воздушные массы попадают в комнату.

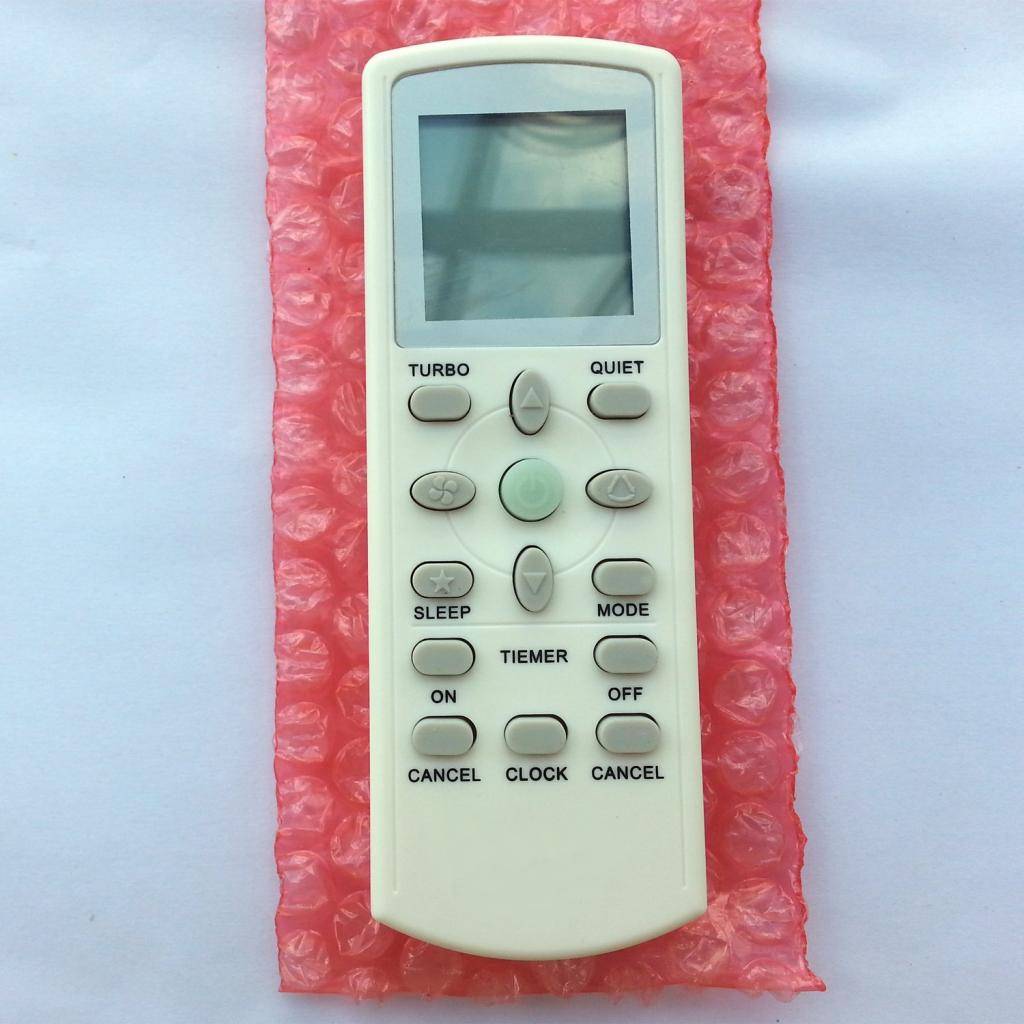

Система автоматического контроля

Необходима для автоматической регуляции принудительной системе вентиляции в квартире.

Сюда входит и контроль скорости лопастей вентилятора, и работа с фильтрами загрязнения воздуха, и даже слежение за уровнем температуры. Такие системы бывают трех типов:

1. Автоматические. Весь процесс происходит без участия пользователя.
2. Ручные. Все нужно регулировать самостоятельно.
3. Гибридные. Совмещают в себе два первых метода.

Вся система контроля состоит из нескольких датчиков температуры, котроллеров, следящих за уровнем загрязнения и регуляторов скорости лопастей вентилятора.

Приточные вентиляционные установки

Вентиляционные системы могут быть:

1. Приточными.
2. Вытяжными.
3. Смешанными.

Приточные пропускают воздух в помещение, вытяжные удаляют его наружу.

От вытяжных систем может быть мало проку, особенно если помещение хорошо теплоизолированно, а окна и двери герметичны.

Их принцип работы предполагает, что кислород будет проникать в комнату естественным путём и выдавливать наружу более тёплый.

Приточные системы более эффективны и могут снабжать помещение свежим воздухом извне. ПУ (приточные установки) могут сильно отличаться друг от друга. Например:

• Клапан для пластиковых окон – это простейшая вентиляция, устанавливающаяся непосредственно в раме окна.
• Приточные вентиляторы – монтируются в стенах или окнах. Применяются в основном там, где мягкий климат.

Такие конструкции не регулируют температуру воздуха, попадающего в дом – их не советуют использовать в регионах с морозными зимами.

Принцип работы вентиляционной системы

Правильная система приточно вытяжной вентиляции в квартире должна иметь:

• подогрев;
• фильтр;
• шумоизоляцию;
• автоматику, которая будет регулировать количество и качество воздуха.

Все виды вентиляций могут быть естественными и принудительными. В большинстве квартир ещё на этапе строительства закладывается общая шахта вытяжной вентиляции с естественной тягой.

Самый лучший вариант – сочетание приточной и вытяжной вентиляции, причём она должна быть рассчитана и спроектирована специалистами. Ошибки, допущенные в проекте, приведут к появлению сквозняков или не эффективному проветриванию.

Комплектация приточно-вытяжной вентиляции

Вытяжной вентилятор с декоративной решеткой

Принудительная система подачи воздуха конструируется на начальном этапе строительства или при выполнении капитального ремонта. Обязательно, чтобы забор воздуха из атмосферы проходил на высоте не менее 2 м над поверхностью земли. Комплект в теплоизолированном корпусе включает:

• декоративную решетку,
• клапан,
• электрокалорифер,
• набор фильтров,
• вентилятор,
• компенсатор звуковых колебаний,
• устройства автоматического управления,
• воздушные рукава-отводы.

Для компоновки системы требуется специальное место на балконе, лоджии или в коридоре. Комплектность может быть расширена системой увлажнения, дезинфекцией ультрафиолетом, ионизации, пр.

Комбинированный вид воздушного обмена дополнен автоматическим регулированием температуры, влажности, скорости движения воздушных масс. Установленные в каналах кондиционеры подмешивают чистый наружный воздух в рециркуляционный поток. Уходит отработанный воздух по стандартной схеме – через вытяжку в квартире. Общий выходной конец шахты располагается выше плоскости кровли здания.

При отношении сторон воздуховода прямоугольной формы 3:1 он характеризуется самым низким показателем шума при прохождении по нему под давлением воздуха. Нужный размер воздушного рукава рассчитывается по таблицам с учетом расхода воздуха и скорости его движения. С увеличением скорости потока размер воздуховода уменьшается.

На сегодня самой совершенной вентиляционной общеобменной системой считается приточно-вытяжной воздухообмен с элементами нагрева и рекуперации. Эффективность легко повышается, если систему доукомплектовать блоком автоматического контроля температуры, таймерами, устройством защиты от перегрузок, датчиками загрязнения фильтров, пр.

Специфика устройств приточно-вытяжного вентилирования воздуха дает возможность подобрать нужную схему для конкретной квартиры. Смонтировать некоторые из них можно самостоятельно. Но установку более сложных инженерных систем лучше доверить специалистам.

Как работает?

Воздушные массы проникают внутрь помещения и удаляются из него с помощью ветра, температурного перепада, разницы в давлениях внутри и вне сооружения. Вентиляция механического типа будет работать хорошо, при условии установки конвектора в помещении и вентилятора снаружи. Каждое сооружение нуждается в оборудовании каналами, которые подают и вытягивают воздух. Основу вентиляции данного типа составляют два независимых воздухоотводных канала. В задачу первого входит проведение чистого воздуха внутрь помещения, а второго – его отдача наружу. Чтобы работа имела эффективность, взаимосвязанность компонентов — в каждом канале оборудованы дополнительные элементы.

• Наружный воздухозаборник оснащён решётками защитного типа.
• Есть канал отвода воздуха, который способен принимать, транспортировать и распределять поток воздуха.
• Фильтр для механического очищения. Эта деталь удаляет примеси, частицы и загрязнённые вещества при попадании в него воздуха.
• Задвижки, заслонки, арматура.
• Осушитель, рекуператор. Они удаляют лишнюю влагу.
• Вентиляторы, что необходимы для перемещения воздуха с оптимальной скоростью.
• Система для управлений электронного характера.

Принцип работы вентиляционной системы происходит по такой схеме:

• наружное нагнетание свежего воздуха вентилятором;
• подогревание или охлаждение воздуха с помощью конвектора;
• фильтрование от вредных примесей и газов;
• поступление воздушных масс внутрь сооружения;
• выход воздуха, что отработан наружу по каналам с использованием перепада давления.

Для безупречного функционирования такой вытяжной системы потребуется грамотно составленная схема. Данные работы лучше выполнять при проектировке строительного объекта. В процессе создания схемы необходимо учитывать ряд моментов.

• Место, где будет установлен агрегат. Расположение вентиляции должно быть максимально комфортным для использования.
• Параметры путей и каналов, что будут проложены для отвода воздуха, его подачи и вытяжки.
• Расположение системы управления.
• Пункты, где будет производиться забор чистого воздуха, и сброс отработанного.

Важность вентиляции квартиры

Конденсат из-за плохой вентиляции

Признаки плохой вентиляции в квартире:

• затхлый запах;
• ароматы кухни распространяются в другие помещения;
• душно в помещении ванной комнаты;
• в туалете долго стоит запах освежителя воздуха;
• в дальних углах и возле окон может появиться плесень.

Но неприятные запахи – это не самое страшное. Жильцы в непроветриваемой квартире страдают от нехватки кислорода в зимнее время: подавленное настроение, резь в глазах и быстрая утомляемость – это лишь самые первые признаки недостатка кислорода в организме.

Вентиляционные каналы

Миллионы пылинок, частичек эпителия, шерсти домашних питомцев, ворсинок с ковров и одежды витают в воздухе и попадают в дыхательные пути.

Больше всего от пылевой аллергии страдают дети, несладко приходится и аллергикам. Нормальный воздухообмен устраняет эту проблему. Вместе с потоком воздуха из помещения выводятся все вредные аллергены и примеси.

Многие владельцы кондиционеров убеждены, что они обеспечены свежим и чистым воздухом. Это опасное заблуждение: кондиционер лишь фильтрует воздух, частично решая проблему примесей.

Но кислорода в помещении больше не становится. Функция притока есть лишь у самых дорогих моделей премиум-класса.

Устраняется проблема установкой в квартире приточно-вытяжной вентиляции или усилением притока (оттока) воздуха. Приточная вентиляция в квартире может быть налажена так же установкой специальных клапанов на окна.

Виды и принцип работы приточной вентиляции

Схема работы приточной вентиляции с фильтрацией

До того как стали массово устанавливать пластиковые окна, вентиляция в квартирах осуществлялась за счет притока свежего воздуха через щели в деревянных рамах и дверях.

Чтобы в помещении происходила циркуляция воздушных масс, нужно приоткрывать окна и двери, что особенно некомфортно в зимний период.

Выходом из сложившейся ситуации может стать установка приточной вентиляции в квартире, которая бывает естественной или принудительной.

Естественная вентиляция работает по законам физики: холодный воздух стремится вниз, а более теплый поднимается выше.

Если сделать в стене сквозное отверстие на улицу над полом, то холодный воздух, проникающий в комнату, при нагревании внутри помещения будет подниматься и выходить через вытяжное отверстие под потолком.

Принудительная схема предполагает установку вспомогательных вытяжных устройств в дополнение к естественной вентиляции. Установка нагревательного элемента в систему позволит получать теплый свежий воздух в зимнее время.

Кроме того, системы принудительной вентиляции оснащаются другими дополнительными функциями.

Выделяются следующие типы вентиляционных устройств:

Система очень хорошо справляется со своей задачей, однако обладает недостатками:

• высокая стоимость;
• занимает много места, поэтому необходим высокий потолок;
• затраты на обслуживание;
• сложный трудоемкий монтаж.

Данная система хороша для владельцев больших помещений и для тех, кто готов потратить немало денег на обеспечение жилища качественной вентиляцией.

Проветриватель или бризер. Проветриватели – компактные устройства, нагнетающие воздух посредством вентилятора, оснащаются фильтрующими элементами.

Если к проветривателю добавить нагреватель и систему климат-контроля, то получится бризер. Его можно подключить к системе умного дома, которая сама управляет климатической техникой, измеряя параметры микроклимата. Это удобно и экономично.

Из недостатков: оба устройства требуют регулярной замены фильтров.

Приточные клапаны – самые простой вариант улучшения вентиляции воздуха. Бывают стеновыми и оконными. Стеновой выполняется в виде воздуховода, монтируется в сквозное отверстие в стене.

Со стороны улицы отверстие прикрывается решеткой, со стороны квартиры – декоративной накладкой с возможностью регулировки сечения отверстия. Оконные версии монтируются на стеклопакет, они наименее эффективные.

Чаще всего выпускаются без фильтров, т. к. имеют маленькие габариты. Во время морозов клапан замерзает.

Как работает приточно-вытяжная вентиляция

Принцип работы приточно-вытяжной вентиляции основан на модели двухтрубной транспортировки воздуха. В каждое помещение заводится две трубы. Для монтажа используются ПП трубы для вентиляции.

По одной из труб отработанный воздух выводится наружу. Но он не сразу покидает помещение. Так как отработанный воздух является теплым, до выхода на улицу он направляется в нагреватель. Там он отдает тепло поступившему воздуху с улицы.

Свежий воздух нагревается и поступает в помещение по второму вентиляционному каналу. Такой обмен теплом позволяет сэкономить на обогреве дома. При наличии дополнительного нагревателя, в осенний период можно обойтись без включения отопления.

На входе и выходе из дома воздух проходит через специальный фильтр и очищается.

Совмещение приточной установки и кондиционирования

Параллельно с вентиляцией может осуществляться и кондиционирование воздуха – его очистка и увлажнение.

1. Из нескольких кондиционеров.

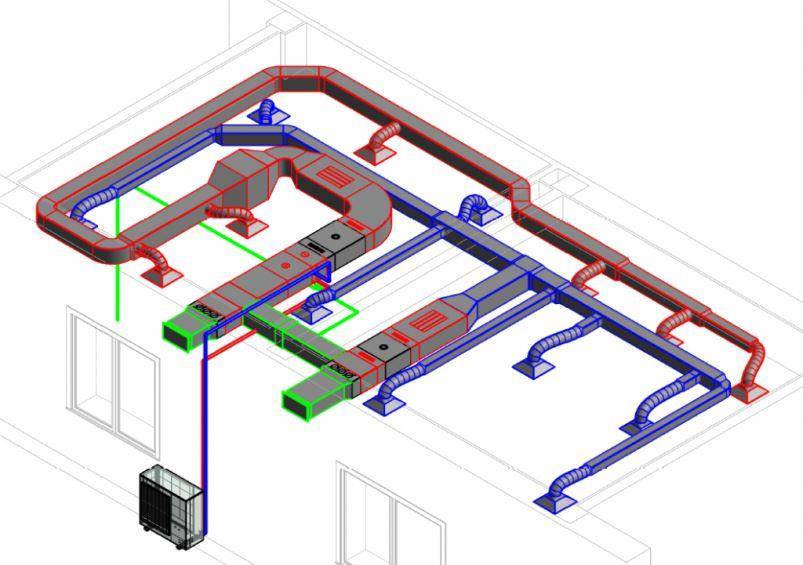

2. Канальная система на базе одного кондиционера.

Оба эти варианта поддаются регулированию.

Так, если используется ряд кондиционеров в каждой комнате можно устанавливать комфортную температуру. Но даже если применяется канальная сеть, на выходах в каждой комнате могут быть смонтированы термостаты и клапана, тогда при достижении температуры, клапан будет перекрывать подачу воздуха, а затем вновь открывать.

Более мягкую подачу холодного воздуха обеспечивает зональное распределение. На крыше или другом отдалённом помещении монтируется один внешний блок, который соединён воздуховодами с сетью внутренних блоков.

Вентиляция в квартире

Вытяжная система вентиляции в квартире чаще всего выбирается естественного типа. Она намного дешевле, но обладает рядом негативных свойств. Основное преимущество – нет необходимости проводить сложные расчеты, закупать оборудование и монтировать сеть. Все это проводится при строительстве с помощью устройства вертикальных вытяжных каналов в стенах. Иногда на выходе из этих каналов устанавливают стеновые вентиляторы, которые превращают систему в механическую.

Принудительная вентиляция в квартире чаще устраиваются в виде приточной системы. Это связано с тем, что естественный приток организовать довольно сложно, и даже при его устройстве он не в состоянии в большинстве случаев обеспечить оптимальный уровень подачи воздуха.

Если все уже устраивают приточную систему без механического привода, для этого используют оконные или стеновые клапаны. Вентиляция в квартире с пластиковыми окнами, устроенная с помощью этого оборудования, позволяет в некоторой степени уменьшить влажность и не допустить запотевания окон и образования грибка на стенах.

Механическая вентиляция в свою очередь строится на базе приточных установок или вентиляторов с обогревателем, фильтром и управляющей автоматикой. Приточная вентиляция в квартире с фильтрацией довольно популярна в последнее время как для домов, так и для квартир. Рассмотрим подробнее из чего состоит такая система, как рассчитывается и общие вопросы монтажа.

Приточная вентиляция в квартире с фильтрацией и вентилятором – преимущества

В общем, механическая приточная и вытяжная вентиляция в квартире отличается от естественной тем, что для приведения воздуха в движение используются электрическое оборудование – вентиляторы разного типа

Вентиляторы разделяются на радиальные и осевые, каждый из которых отличается максимальным напором (давлением, что важно при работе в сети трубопроводов) и максимальной производительностью

Монтаж вентиляции в квартире осуществляется как с осевыми (чаще всего как вытяжное оборудование в ванной, в туалете или в кухне), так и с радиальными агрегатами. В приточной ветке могут использоваться оба типа.

Основное, и самое главное преимущество вентиляторов (механической приточной системы) в том, что их работа не зависит от параметров окружающей среды и атмосферы, как в естественной системе. Такую систему можно настроить и отрегулировать оптимальным образом для каждого объекта, используя автоматику и регуляторы скорости вентилятора.

В таком случае через сети воздуховодов или напрямую будет подаваться именно то количество воздуха, которое рассчитано при проектировании, чего практически невозможно добиться естественным путем.

Также при использовании механической приточной системы можно добиться:

возможно заказать проект вентиляции квартиры, который будет учитывать все особенности жилья;
можно рассчитать сеть таким образом, чтобы сделать подачу и вытяжку воздуха из заранее определенных точек, без привязки к каналам в стенах;
в приточных установках возможно использование любого набора фильтров, который позволит осуществить фильтрацию до необходимого уровня, что особенно важно в загрязненных современных городах.

Довольно ощутимой положительной особенностью использования механических систем является то, что с их помощью возможна приточно-вытяжная вентиляция для квартиры с установленным в ней рекуператором. Такое оборудование позволяет существенно экономить на нагреве свежего холодного воздуха зимой за счет использования тепла вытяжки.

Приточные и вытяжные вентиляционные установки

Общий вид вентиляции многоэтажного жилого дома

Более простая вентиляция – вытяжная. Назначение системы вентиляции вытяжного типа – только лишь удаление отработанного воздуха. Поэтому такая система гораздо проще в конструктивном отношении и дешева в реализации. Для реализации воздухообмена по такой схеме достаточно сети воздуховодов и вытяжного вентилятора. Однако такая вентиляция микроклимат в помещении позволяет менять несущественно, поскольку только лишь утилизирует воздух.

Принцип действия вентиляции приточной несколько сложнее. Поскольку основным назначением приточной системы является подача свежего воздуха внутрь помещения, появляется ряд дополнительных требований к его качеству, что влечет за собой усложнение и удорожание системы. Для того чтобы повысить качество вентиляции приточного типа, устанавливают системы предварительной подготовки воздуха: фильтры, калориферы, охладители, осушители и увлажнители воздуха, и прочее оборудование для создания микроклимата.

Схема управления

Все составляющие элементы приточно-вытяжной установки должны быть правильно интегрированы в систему работы установки, и выполнять свои функции в должном объеме. Задачу управления работой всех компонентов решает автоматизированная система управления технологическим процессом. В комплект установки включены датчики, анализируя их данные, система управления корректирует работу нужных элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи приточно-вытяжной установки, решая сложные проблемы взаимодействия всех элементов установки между собой.

Пульт управления вентиляциейНесмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления от установки в таком виде, чтобы с первого прикосновения было понятно и приятно пользоваться установкой на всем протяжении ее службы.

Пример. Расчет эффективности рекуперации тепла:Расчет эффективности применения рекуперативного теплообменника в сравнении с использованием только электрического или только водяного нагревателя.

Рассмотрим систему вентиляции, с расходом 500 м3/ч. Расчеты будут проводиться для отопительного периода в г. Москва. Из СНиПа 23-01-99 «Строительная климатологи и геофизика» известно, что продолжительность периода со средней суточной температурой воздуха ниже +8°С составляет 214 суток, средняя температура периода со среднесуточной температурой ниже +8°С составляет -3,1°С.

Рассчитаем необходимую среднюю тепловую мощность: Для того, чтобы нагреть воздух с улицы до комфортной температуры в 20°С, потребуется:

N = G * C_p * ρ_(в-ха) * (t_вн-t_ср )= 500/3600 * 1,005 * 1,247 * = 4,021 кВт

Данное количество теплоты за единицу времени можно передать приточному воздуху несколькими способами:

1. Нагрев приточного воздуха электрическим нагревателем;
2. Нагрев приточного теплоносителя удаляемым через рекуператор, с дополнительным нагревом электрическим нагревателем;
3. Нагрев уличного воздуха в водяном теплообменном аппарате и др.

Расчет 1: Теплоту к приточному воздуху передаем посредством электрического нагревателя. Стоимость электроэнергии в г. Москва S=5,2 руб/(кВт*ч). Вентиляция работает круглосуточно, на протяжении 214 суток отопительного периода, сумма денежных средств, в этом случае будет равна:Ц₁=S * 24 * N * n = 5,2 * 24 * 4,021 * 214 =107 389,6 руб/(отоп.период)

Расчет 2: Современные рекуператоры осуществляют передачу теплоты с высокой эффективностью. Пусть рекуператор нагрел воздух на 60% от требуемой теплоты в единицу времени. Тогда электрическому нагревателю необходимо затратить следующее количество мощности:N_{(эл.нагр)} = Q – Q_рек = 4,021 – 0,6 * 4,021 = 1,61 кВт

При условии, что вентиляция будет работать на всем промежутке отопительного периода, получаем сумму за электроэнергию:Ц₂ = S * 24 * N_{(эл.нагр)} * n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб/(отоп.период) Расчет 3: Для нагрева уличного воздуха используется водяной нагреватель. Ориентировочная стоимость тепла от технической горячей воды за 1 гкал в городе Москва:S_г.в .= 1500 руб./гкал.  Ккал=4,184 кДжДля нагрева нам потребуется следующее количество тепла:Q_(г.в.)  =  N  *  214  *  24  *  3600 / (4,184 * 106)= 4,021  * 214 * 24 * 3600 / (4,184 * 106) = 17,75 ГкалВ работе вентиляции и теплообменного аппарата на всем холодном периоде года сумма денежных средств за теплоту технической воды:Ц₃ = S_(г.в.)  *  Q_(г.в.) = 1500 * 17,75 = 26 625 руб/(отоп.период)

Результаты расчетов затрат на подогрев приточного воздуха за отопительный период года:

Электрический нагреватель	Электрический нагреватель+ рекуператор	Водяной нагреватель
107 389,6 руб	42 998,6 руб	26 625 руб

Из приведенных расчетов видно, что самый экономичный вариант это использование контура горячей технической воды. Помимо этого сумма денежных средств, необходимая для нагрева приточного воздуха значительно снижается при использовании рекуперативного теплообменника в системе приточно-вытяжной вентиляции в сравнении с использованием электрического нагревателя.В заключении хотелось бы отметить, что применение в системах вентиляции установок с рекуперацией или рециркуляцией позволяет использовать энергию удаляемого воздуха, что позволяет снижать затраты энергии на нагрев приточного воздуха, следовательно снижаются денежные расходы на эксплуатацию системы вентиляции. Использование теплоты удаляемого воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в котором максимально полно и полезно используется любой доступный вид энергии.

Получить бесплатную консультацию инженера по вентиляции с рекуперацией

Получить!
