Как пользоваться клещами для обжимки наконечников электрических проводов

Кримпер для обжима наконечников: специфика конструкции, применение

Принцип действия кримперов для обжима наконечников проводов такой же, как у двухгубочных клещей. Отличие в том, что последние зажимают гильзу, а кримпер – штекеры. Точнее, производится не обжим в его стандартном понимании, а происходит смещение контактов, которое ведет к плотному прижиманию. Данный инструмент предназначен для работы с витыми парами.

Кабельного соединения всегда начинается со снятия изоляции с концов проводов

Перед выполнением обжима кримпером обязательно следует провести ровную обрезку раскрученных проводников. Если этого не сделать, равномерного положения в коннекторе добиться не получится, а это скажется на качестве обжима. Можно выполнить это с помощью обычных кусачек, но это далеко не всегда дает желаемый результат.

Многие модели клещей для обжима интернет-кабелей оснащены специальными кусачками. Они представляют собой лезвия, которые плотно смыкаются при нажатии на ручки инструмента.

Существует много разновидностей кримперов. Принцип работы у всех моделей одинаковый, но есть различия в стандартах коннекторов. На корпусе обжимных клещей для кабелей обязательно присутствуют обозначения, указывающие на предназначение инструмента. Например, RJ 45 обозначен как 8Р. Это указывает на стандарт и максимальное количество пар. RJ 11 – 6Р, максимальное число пар не превышает 6.

Типичный кримпер для опрессовки имеет удобные пластиковые рукоятки и стальные корпус и губки

Опрессовочные клещи для обжима наконечников проводов RJ 45

Коннекторы RJ45 являются одними из наиболее применяемых в сфере создания компьютерных сетей. RJ – это Registered Jack, стандартизированный сетевой интерфейс. Корпус данного устройства значительно больше RJ 11. Последний нельзя применять для компьютерных соединений, он используется при прокладывании телефонных кабелей. Внутреннее содержание и принцип функционирования у этих двух видов коннекторов практически идентичные.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой

Что касается общих требований, то следует обращать внимание на такие показатели:

Вес. Небольшой скорее всего свидетельствует о применении для изготовления недостаточно прочных материалов, поэтому на длительный срок службы рассчитывать не стоит. Излишне тяжелые будут способствовать быстрому уставанию рук. Форму ручек. Она должна быть эргономичной, удобной для захвата. Наличие дефектов. Следы вмятин и других механических повреждений могут быть последствием неправильной сборки

Стоит обращать внимание на линии соприкосновения лезвий, губок: даже незначительные отклонения скажутся на качестве обжима. К числу наиболее популярных моделей ручных пресс-клещей для витых пар можно отнести Hanlong НТ-500

Предназначен инструмент как для коннекторов RJ45, так и для вариантов RJ11 и RJ12. Кримпер оснащен лезвиями для обрезки и для снятия изоляции. Цена изделия – 1250-15000 рублей. Модель стоит отнести к профессиональным

К числу наиболее популярных моделей ручных пресс-клещей для витых пар можно отнести Hanlong НТ-500. Предназначен инструмент как для коннекторов RJ45, так и для вариантов RJ11 и RJ12. Кримпер оснащен лезвиями для обрезки и для снятия изоляции. Цена изделия – 1250-15000 рублей. Модель стоит отнести к профессиональным.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой

Достаточно востребованы недорогие клещи 5bites LY-T568R. Они также предназначены для трех видов коннекторов, имеют лезвия. Изделия более легкие, вес – 340 г, менее долговечные (по отзывам пользователей в соцсетях). Их можно приобрести за 450-500 рублей.

Виды кримперов и их цена

Учитывая огромное количество существующих наконечников, обжимной инструмент делится на несколько видов.

Так, например, по расположению прижимных поверхностей среди электромонтажных кримперов существуют модели:

• С расположенными горизонтально матрицами (ножничного типа) – напоминают обыкновенные клещи. Они легкие, обеспечивают высокую скорость работы и удобны в обращении.
• С расположенными вертикально матрицами (выдвижного типа) – обычно весят больше предыдущего варианта и не так удобны в обращении, но ради справедливости следует отметить, что в своем большинстве обеспечивают равномерность обжатия. Тут рабочие поверхности двигаются параллельно относительно друг друга.
• Диафрагменные (втулочного типа, цанговый) – оказывают на поверхность гильзы давление с четырех, и даже шести сторон, за счет чего провод обжимается плотно и качественно.

Советуем изучить Проверка аккумулятора мультиметром

Кримперы также делятся на несколько видов по типу привода.

Так у ручных механических моделей принцип работы схож с обыкновенными клещами.

Рассчитаны такие кримперы, как правило, на работу с проводами небольшого сечения, так как обжимают ограниченную группу наконечников.

К автоматическим вариантам можно отнести следующие типы обжимников:

• Мобильные полуавтоматические модели – модифицированные ручные кримперы, конструкцией которых предусмотрены съемные «разнокалиберные» матрицы, храповый механизм и устройство разблокировки.
• Полностью автоматические модели с гидравлическими, электрическими или пневматическими механизмами, посредством которых и выполняется обжатие коннекторов. В этом случае можно говорить о настольных или стационарных кримперах, которые не только развивают достаточное для работы с толстыми кабелями усилие, но и способны работать очень быстро и эффективно. Такие устройства незаменимы на автоматизированных сборочных линиях электрооборудования.

Кримперы могут быть как универсальными, так и узкоспециализированными.

Например, к последним можно отнести инструмент, предназначенный исключительно для обжимки коаксиальных кабелей, либо же для работы с автомобильными наконечниками.

Первые могут оснащаться сменными матрицами под множество типов коннекторов, их еще называют кримперы со сменным модулем.

Такие модели обладают дополнительным функционалом, вроде лезвия для удаления изоляции.

Существуют кримперы, предназначенные для работы со шлангами, например, фреоновыми.

Нередко это мобильный ручной инструмент с гидравлическим приводом, выполненным в виде насоса с рычагом подкачки давления, что обеспечивает высокое прижимное усилие.

Рынок обжимного инструмента заполнен как дорогостоящим фирменным оборудованием, так и дешевыми китайскими кримперами, среди которых приходится выбирать и профессиональным электромонтажникам, и новичкам в своем деле.

Так ручные варианты обойдутся для покупателя в сумму от 250 до 3000 рублей.

Стоимость гидравлических опрессовщиков зачастую превышает отметку в 6 – 15 тыс. рублей.

Кримперы для опрессовки шлангов высокого давления и вовсе стоят свыше 20 тыс. рублей.

Приведенные ниже советы помогут с выбором обжимника.

Обжим одинарного наконечника

Делая первый раз опрессовку, желательно потренироваться на ненужном куске кабеля. Лучше испортить один наконечник для тренировки, чем потом менять весь подключаемый провод. После отрезания бракованной втулки он может не доставать до контакта электрооборудования.

Чтобы обжим получился качественным, необходимо соблюдать ряд правил:

• вставляя внутрь матрицы втулку, надо удерживать кабель, чтобы его жилы не вышли из посадочного гнезда;
• проверив соответствие цветной разметки на инструменте и наконечнике, начинают сжимать клещи до срабатывания храпового механизма. Во время опрессовки он блокирует инструмент от разжима, и если получился брак, храповик надо разблокировать. Наконечник извлекают из матрицы, отрезают и повторяют процесс заново;
• используя инструмент без храповика, фиксацию жил контролируют легким потягиванием руки. Хорошо обжатые жилы не должны двигаться в гнезде;
• существует инструмент с двухконтурным обжимом. Он сдавливает металлическую часть втулки и сам изолятор. Матрица таких клещей имеет два гнезда разного размера. Так вот, перед началом обжима надо проследить, чтобы манжет и металлическая часть легли в соответствующие гнезда.

По окончании обжима необходимо проверить прочность соединения, натянув слегка руками два элемента.

Способы установки

Кабельные наконечники крепятся на проводах разными способами. Чаще всего их установка осуществляется посредством сварки, спаивания либо опрессовки. Также для этой цели могут применяться специальные установочные болты.

Метод опрессовывания требует наличия специального инструмента (пресса), который может управляться вручную, механическим или гидравлическим способом либо при помощи насоса. Для монтажа бытового контакта подойдёт ручной механизм — стриппер — либо обжимные клещи. Вручную несложно закрепить наконечник на медном или алюминиевом кабеле, используемом при создании заземления или разводки, при подключении бытовых электрических приборов.

Опрессовывание силового кабеля требует наличия более мощного пресса и может быть проведено тремя способами. Металлическую жилу вводят в трубчатую хвостовую часть наконечника и сжимают в матрице при помощи пуансона. В отдельных местах, где зубцы пуансона вдавливаются сильнее всего, обеспечивается наилучшее соединение наконечника с жилой.

При сплошном обжатии гарантируется одинаковое давление по всей длине наконечника. При этом достигается полный электрический контакт между элементами. Для улучшенного соединения трубчатой части с кабелем прибегают к комбинированному обжатию, которое в условиях сплошного опрессовывания обеспечивает дополнительное сдавливание в месте вхождения зубцов.

Оборудование для опрессовывания наконечников может различаться по типу разводного ключа либо по диаметру отверстия. Стандартным принято считать отверстие размером от 0,25 до 1 миллиметра.

Создание надёжного контакта с помощью паяльника происходит в несколько этапов. Сначала зачищенный до блеска и обработанный нейтральным припоем кабель до упора вставляется в соединитель, затем через специальное отверстие вливается припой.

В процессе установки кабельного наконечника с использованием установочных винтов размер их головок контролируется автоматически внутри опрессовывающего аппарата. Болты до упора вкручиваются в отверстие соединителя, затем их головка срывается. Таким образом обеспечивается надёжный и необратимый контакт.

Преимущество болтовых соединений заключается в том, что они также могут быть проведены без использования пресса с помощью гаечного ключа. Размер присоединяемого кабеля при этом может быть в несколько раз меньше максимального диаметра, который предусмотрен производителем для трубчатой части наконечника.

Нюансы конструкции и характеристики

Наконечник НШВИ, как правило, имеет следующие особенности:

• В процессе изготовления применяется медь типа М1;
• Верхний порог напряжения составляет 690 В;
• Поверхность соединителя подвергается электролитическому лужению;
• Габариты коннекторов рассчитаны для подключения одного кабеля (монтаж осуществляется с учетом сечения);
• Изоляция выполняется с применением полипропилена, в составе которого отсутствуют галогены;
• Изолирующий элемент отличается высокой термической стойкостью — он выдерживает температуру до 105 градусов Цельсия;
• Втулочные коннекторы КВТ изготавливаются в одном цвете и имеют общий стандарт DIN. Это сделано для того, чтобы исключить трудности в процессе монтажа. Кроме того, цвет подобран с учетом маркировки DIN 462228, ч. 4.
• Проводник обжимается сверху медной втулки;
• Манжета НШВИ имеет коническую форму, что исключает проблемы в процессе ввода многожильного провода во внутреннюю часть втулки.

Характеристики изделий представлены ниже.

Правила работы с изолированными наконечниками

• обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

при выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

• изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

• при обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по class=»aligncenter» width=»372″ height=»193″

• соблюдайте цветовую маркировку на матрицах с цветами самих наконечников

• обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны

• если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы не правильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

Выполнение обжима наконечников проводов своими руками

Теоретически обжимка проводов не является сложным процессом. Наличие инструмента, соответствующих расходников и некоторые физические усилия – все, что необходимо. В реальности соединения могут оставлять желать лучшего, а иногда приходится даже повторять процедуру. Данная последовательность действий при обжимке проводов будет полезна тем, кто готов выполнить оконечивание своими руками:

1. Необходимо провести обработку кабеля, снять изоляцию при помощи специального устройства, оставив запас 0,3 – 0,5 см. Если зачистка все же делалась ножом, следует убедиться, что жила не задета. При обнаружении повреждений участок придется удалить.
2. Надеть на провод кусок термоизоляционной оплетки. Открытую часть протереть спиртом, обезжирить и нанести на нее специальную пасту.
3. Установить в матрице нужный размер сечения и вид наконечника. Наконечник ввести до конца.
4. Жилы кабеля в расправленном состоянии следует до упора заложить в наконечник.
5. Произвести нажатие на ручки кримпера. После характерного щелчка обжатие можно считать завершенным. Рукоятки должны вернуться в исходное положение.
6. Отрезок оплетки возвратить в место соединения, прогреть его строительным феном.

Выполнение обжима наконечников проводов выполняется в определенной последовательности

Бытует мнение (а некоторые так и поступают), что выполнить обжим несложно и без специальных инструментов, используя обыкновенные плоскогубцы. В определенной степени это допустимо, но только для проводов небольшого сечения и при необходимости сделать временное соединение. Плотное прилегание наконечников к жиле можно обеспечить только матрицей. И тогда исключается попадание воздуха, воды, окисление металла, соединение функционирует долго и надежно.

Конструкция

Пресс для гильз будет иметь высокое качество только в том случае, если изготавливается с соблюдением стандартов. Сначала подготавливают прототипы, потом эти прототипы направляют партнерам. Тестирование заготовок осуществляется в лабораториях, соединения проверяются на герметичность, прочность на разрыв. Отдельно организуются испытания на строительных объектах. Они должны показать, насколько инструмент удобен, что нужно усовершенствовать.

Вам это будет интересно Проверка конденсатора мультиметром

Для разработок подбираются самые практичные, долговечные, прочные и надежные материалы. Их главная задача — выдержать максимум пресс-циклов. Большинство инструментов для первого технического обслуживания выполняют в районе 40 тыс. прессований.

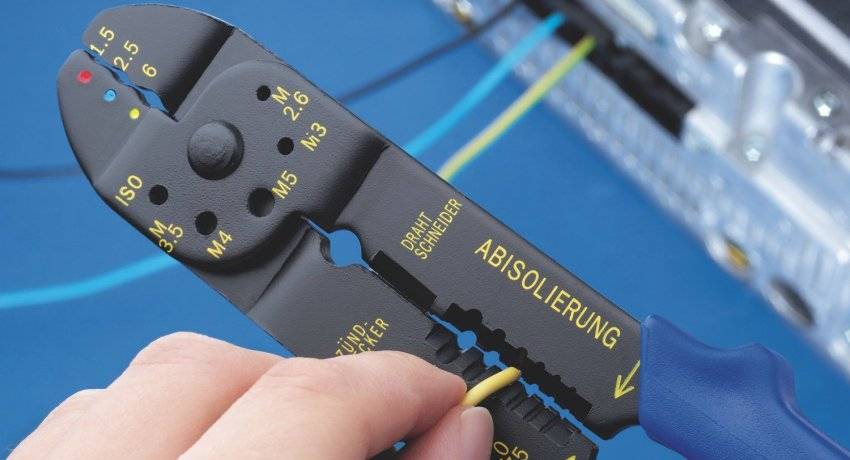

Механические пресс клещи для обжима проводов, обработки наконечников решают задачи коммутации изделий. Сначала нужно будет снять изоляцию, потом надеть наконечник, вставить его в гнезда механизма опрессовочных обжимных клещей. После этого можно считать, что кабель к работе готов. Составляющие конструкции, которые позволяют решать указанные задачи:

• колесико с функцией разблокировки;
• храповый механизм.

Так выглядит механизм пресс-клещей Благодаря храповой детали, нельзя не доопреоссовать гильзу до конца — клещи просто не разблокируются, пока им это не позволит сделать храповый механизм. После окончательного закрытия раздается щелчок. Специальное колесо нужно, чтобы разблокировать храповый механизм.

Клещи – многоликость инструмента

Изначально орудие, которое и дало возможность со временем появиться на свет огромнейшему семейству шарнирно-губцевых: плоскогубцев и пассатижей, круглогубцев и бокорезов, тонкогубцев, длинногубцев и прочих, получило название «клещи». Потому все упомянутые инструменты, в принципе, можно смело именовать клещами. А те, что непосредственно так зовутся, сферу применения имеют, как говорится, «от и до». Их предназначение крепко удерживать объект, тянуть его, придавать необходимую форму и много ещё чего.

• Стандартные или слесарные клещи – именно их можно назвать современным прообразом вот того инструмента-прародителя. Маленькие скругленные губки служат для вытягивания гвоздей, удерживания небольших разгоряченных деталей и перекусывания проволоки. В некоторых модификациях в концах ручек обустроен дополнительный небольшой гвоздодер, отвертка или другой инструмент. Хоть сегодня и существует достаточно заменителей: кусачек, гвоздодёров и даже молотков-гвоздодёров, старые добрые клещи не теряют своей актуальности.
• Железнодорожные клещи – мощное устройство с большим захватом, который обеспечивают усиленные поперечиной губки, изогнутые под тупым углом. При помощи этого орудия шпалоукладчики перемещают шпалы и прочие крупные детали при монтаже или ремонте железнодорожного пути. Для поднятия тяжестей обустроены длинные ручки.
• Ковочные клещи – одно из основных орудий кузнеца и его подмастерья, которыми удерживается и перемещается раскаленная заготовка. Условиями использования обусловлена достаточно большая длина рукояток и оборудование на их концах удобных ручек. Даже в современных условиях этот инструмент не потерял своей актуальности ни при ручной, ни при механической ковке. Есть еще модификация этой разновидности, которая не просто удерживает «пылающую» заготовку, но и под действием удара придает ей необходимую форму. На этом моменте остановимся ниже особо.
• Стоматологические хирургические клещи – инструмент специальный, требующий такого же отношения и при производстве, и при хранении, и при использовании. Зачастую их еще называют плоскогубцами или щипцами стоматологическими. Материалом для их производства служит нержавеющая сталь, обеспечивающая и необходимую крепость конструкции инструмента, и необходимую стойкость материала к многочисленным дезинфицирующим процедурам.

Это далеко не весь перечень. Пожалуй, это просто самые яркие и полярно расположенные по отношению друг к другу представители большого семейства. Однако прогресс не стоит на месте, и со временем появилось огромное количество модификаций инструментов, прародителями которых выступили именно клещи, некоторые из них даже сохранили в своём названии указание на это родство, хотя внешнего сходства уже нет, есть только лишь отношение к шарнирно-губцевой группе.

Разновидности прессклещей

Технология обжима несложная. Когда гильза или ТЭЩ надеты на проводник, подведен матричный элемент приспособления, рукоятки соединяют и выполняется контакт. На практике обычно дела не такие радужные. Кроме того, когда во вроде бы качественно обжатом проводнике, с годами часто ухудшается контакт на открытом воздухе.

По принципу функционирования клещи бывают:

• 2-гранные.
• 4-гранные.
• 6-гранные.

Конструктивно инструмент отличается, но работает также. Наиболее простой вид — 2-губочные прессклещи. Зрительно они походят на пассатижи, но с матричными видами губок. Они бывают с несъемной частью корпуса или съёмными. Используются для соединения клемм ТЭЩ и гильз.

Вам это будет интересно Особенности тестера кабельных сетей

4- и 6-гранные клещи оборудованы 2-3 губками, которые позволяют осуществить захват округлой формы при соединении рукоятки. Это ведет к тому, что на обжимающийся элемент действует давление с 4 или 6 сторон. Обжатая гильза принимает форму квадрата или шестигранника. Они дают крепкий контакт, защиту от влаги. Также клещи бывают пассатижными и диафрагментными.

Двухсторонний вариант наиболее прост

Пассатижный вариант

Пассатижные клещи зажимают только с 2-х сторон, но в отличие от пассатижей, в губках присутствуют вырезы особой формы, которые действуют, как направляющие. Это дает возможность произвести высококачественный крепеж на жиле электропровода ТЭЩ, основа которых в срезе имеет П-форму.

Плюс такого инструментария, обжимающего жилы электропроводов, в универсальности — к ТЭЩ получается «подойти» с каждой из сторон. Минус скрыт в необходимости иметь запас приспособлений, потому что на губках традиционно вырезы для 3-4 типоразмеров гильз.

Можно купить универсальный электромонтажный набор для обжимки со съемными матричными элементами, которые закрепляются на кассете. Если понадобится поработать с другими видами ТЭЩ, старые закрываются в кассетном элементе, и на их место подбираются те, которые подходят.

Многогранные модели пользуются спросом

Диафрагменные зажимы

Такого типа гильзы зажимают с 4 или 6 сторон — имеет значение диафрагменный механизм. Благодаря полноценному обхватыванию, проходит наиболее высококачественная обжимка конца проводника, а также устройство может подстроиться под любую высоту гильзы.

На заметку! Перед выбором клещей, важно учесть основной момент. Прессовать можно исключительно гильзу, в которую проводники вставлены односторонне

Иначе клещи застрянут на электропроводе, потому что их головка замкнута.

Когда отсутствует практика в электрике, любые эксперименты чреваты травмами и поломкой электроприборов, поэтому работать должны обученные люди.

Подбирать необходимо тщательно

Обжимные прессклещи ещё раз доказывают, что для каждой задачи нужен индивидуальный прибор. Только здесь всё значительно сложнее, потому что отдельное приспособление по большому счёту необходимо для определенного типа применяемых в работе проводников, если не хочется регулировать усилия пружин. Поэтому, какой конкретно необходим инструментарий и сколько, можно понять исходя из конкретно поставленных задач. С выбором инструмента всегда поможет консультант специализированного магазина. Если есть сомнения, лучше обратиться к опытному электрику.

Матрицы для пресс клещей

Для чего нужны целых 5 наборов матриц? Здесь не только разница в сечении обжимаемых наконечников, но и в их функциональности и типоразмере.

Под каждый вид наконечников можно подобрать свой идеальный вариант. В пресс клещах CTB, как и в CTF матрицы взаимозаменяемы, что делает эти наборы абсолютно совместимыми и может существенно сэкономить ваш бюджет.

Чаще всего приходится пользоваться матрицами предназначенными для опрессовки втулочных изолированных и неизолированных наконечников марки НШВИ и НШВ. На матрицу нанесена цифровая маркировка по сечению наконечника.

Эти матрицы специально разработаны для формирования монолитного штифта на конце многопроволочной жилы.

Для придания механической прочности на внутренней поверхности профиля опрессовки нанесено специальное рифление.

Матрица модели МПК-02 подходит под наиболее популярный ряд втулочных наконечников сечением от 0,25 до 6мм2.

А что делать если у вас втулочный наконечник сечением целых 25мм2? Здесь вас выручит матрица модели МПК-03. Эта матрица уже обжимает втулочные изолированные и неизолированные наконечники от 10 до 25мм2.

Для опрессовки двойных втулочных наконечников марки НШВИ-2 нужно воспользоваться матрицей МПК-06. Она имеет 7 позиций и обжимает наконечники от 0,5 до 6мм2.

Имейте в виду, что в комплекте с инструментом она не идет и вам придется докупать ее отдельно. Ознакомиться с текущими ценами и подобрать себе наборы матриц можно здесь.

Есть и другой выход из ситуации. Если необходимо обжать двойной наконечник НШВИ-2, а докупать под него матрицу нет возможности, воспользуйтесь обыкновенной матрицей МПК-02.

То есть, когда у вас двойной наконечник сечением 4мм2 НШВИ(2)-4-12, то прессовать его нужно матрицей рассчитанной на одинарный под 6мм2.

Еще в набор входит матрица МПК-01 для изолированных коннекторов марки НКИ, НВИ и им подобных. Она рассчитана на сечения от 0,5 до 6мм2.

Ну и два последних набора матриц это МПК-04 – для автоклемм и МПК-05 – для неизолированных медных наконечников.

Матрицы вставляются в клещи таким образом, чтобы сторона матрицы с наименьшим сечением опрессовочного профиля всегда располагалась у края губок.

Втулочные наконечники НШВИ данный кримпер обжимает трапецией. Такой профиль обжатия довольно широк и может вызвать некоторые проблемы с подключением отдельного оборудования. Имейте ввиду, что при подключении проводов к пускателям второй величины, после обжатия проводов относительно больших сечений трапецией, иногда приходится заводить их в контакты боком.
