Способы устранения неполадок
Если вы не имеете каких-либо способностей и никогда не видели в разобранном виде даже простейшие устройства, стоит обратиться к специалистам. Так же стоит поступить при отсутствии хотя бы минимального набора слесарного инструмента. Но, если у вас есть хотя бы элементарные знания и набор ключей и отверток, можно попробовать проделать некоторые работы самостоятельно.
Вот простейшая инструкция по диагностике и ремонту погружного насоса:
- Перед началом каких бы то ни было работ стоит включить насос в сеть и послушать, если есть какие-либо звуки – щелчки, гудение и так далее, работы можно продолжать, если же полная тишина, то, скорее всего, сгорел магнит, который ремонту не поддается. Такое оборудование утилизируется.
- Далее снимается нижняя часть корпуса. В данном типе насосов двигатель однофазный, в нем две обмотки – пусковая и рабочая. В пусковом контуре вмонтирован конденсатор, емкость которого может составлять до 40 мкФ. Но проверяется в первую очередь вал и лопасти или рабочие колеса – все должно свободно вращаться и не иметь повреждений.
- Заклинивший вал свидетельствует о сгорании обмотки статора. Он заменяется целиком, хотя в некоторых моделях сделать это не удастся и насос придется выбросить. Если же все вращается и не повреждено – нижняя часть собирается обратно.
Перед началом разборки верхней части следует поставить корпус вертикально и закрепить его, иначе из двигателя вытечет масло. Под крышкой вы увидите несколько проводов и конденсатор.
- Вначале с помощью тестера или омметра замеряется сопротивление пусковой и рабочей обмоток (обычно у рабочей значение 15-20 Ом, у пусковой — 30-40) – если на какой-то из них прибор показывает бесконечность, значит в ней присутствует обрыв. Малые значения сопротивления – свидетельство того, что провода обмотки замыкают между собой.
- Ну и, напоследок, если все данные в норме, проверяется конденсатор. Если причина в нем, то его следует заменить аналогичным.
В подавляющем большинстве случаев проведение всех вышеперечисленных мероприятий позволяет самостоятельно починить оборудование, избежав значительных трат
Как видите, работы достаточно просты, для их проведения не нужно электротехническое образование – важно аккуратное и скрупулезное проведение всех работ
Кроме того, вы сможете выяснить, поддается ли насос ремонту, и не будете тратить деньги на диагностику в мастерской, ведь даже если насос не пригоден к восстановлению, с вас возьмут деньги.
Правила установки поверхностного насоса
Схема подключения поверхностного насоса
Чтобы помпа работала исправно, важно правильно подключить её. Специалисты рекомендуют действовать таким образом:
Готовят специальную прочную площадку под установку насоса. Если агрегат будет использоваться и зимой, нужно поместить оборудование в утепленный кессон, иначе система водоподачи замерзнет. Желательно дополнительно подкладывать под насос прорезиненный коврик. Он уменьшит вибрацию и шум.
От источника к насосу устраивают входящую магистраль. Для этого отмеряют отрезок трубы длиной от точки забора воды до входа в агрегат. С помощью муфты и ФУМ ленты соединяют её с помпой. Магистраль также желательно утеплять на зиму.
Обратный клапан монтируют на конце трубы, которая будет погружена в воду
Важно позаботиться о фильтре грубой очистки, особенно если насос будет работать с речной водой или с жидкостью из скважины на песок.
Наполняют всю систему водой. Важно, чтобы были заполнены все элементы станции, и гидробак в том числе, если он используется.
Подключают оборудование к сети
При первом включении крана в доме нужно отрегулировать рабочее давление. Оптимальные показатели — 2,6-3,0 атм. Как только такое давление будет получено, насос сам будет отключаться. Проверять давление в системе нужно посредством использования манометра. Как только оборудование отключится, нужно зафиксировать показания и отрегулировать их до рекомендуемых.
Всю систему проверяют на предмет протечек. Если таковые есть, мастер допустил ошибки при соединении магистрали или помпа имеет заводской брак.
Важные параметры
Выбирая насос для обслуживания подземной скважины, в первую очередь следует ориентироваться на то, с какой глубины надо откачивать жидкость. Чтобы определить данный параметр, в предварительно пробуренную скважину необходимо опустить сухую веревку с грузиком на конце, при помощи которой и можно выяснить, на какой глубине в подземном источнике находится вода.
Подбор насоса начинается с определения глубины скважины и расстояния подачи напора воды
Определив глубину расположения воды, можно приступать к выбору насосного оборудования, которое должно обеспечить ее подъем на поверхность и дальнейшую транспортировку по трубопроводной системе. Максимальная глубина, с которой поверхностный насос определенной модели способен поднять воду, указывается в техническом паспорте на такое устройство. Лучше подобрать модель поверхностного насоса для скважины с некоторым запасом по создаваемому напору перекачиваемой жидкой среды. Такой подход к выбору насосного оборудования обеспечит его работу без перегрузок, которые могут периодически возникать при эксплуатации подобных устройств.
- максимальную высоту, на которую насос может поднять воду (данный показатель характеризует такой параметр, как создаваемый напор, измеряемый в метрах водяного столба);
- расстояние, на которое необходимо транспортировать воду по обслуживаемому насосом трубопроводу;
- объем воды, которую насос должен перекачивать в единицу времени (данный показатель характеризуется таким параметром, как производительность, как правило, измеряемая в литрах в минуту или в час).
Для полноценного водоснабжения семьи из 3–4 человек нужен насос производительность 3–5 м3/час, но если предполагается периодическое использование помпы, то хватит и 1–2 м3/час
Для того чтобы было понятно, как выбирать поверхностный насос по вышеперечисленным параметрам, можно рассмотреть такую процедуру на конкретном примере. Допустим, наружный насос выбирается для скважины, глубина которой составляет 10 метров, при этом такая скважина располагается от дома на расстоянии 15 метров. Производительность, с которой выбираемый насос должен откачивать воду из скважины, составляет 60 литров в час. Основываясь на таких исходных параметрах поверхностного насоса, следует приобрести оборудование, которое способно откачивать воду с требуемой производительностью из скважины, глубина которой составляет минимум 12 метров. Выбирая насосное оборудование с таким запасом по создаваемому им напору, вы гарантированно сможете обеспечить его эксплуатацию в наиболее комфортном для него режиме.
Правила монтажа
Как и все скважинные насосы, «Вихрь» устанавливается в ствол гидротехнического сооружения, подвешенным на трос. Для этого можно использовать капроновые или металлические (из нержавейки) тросы. На агрегате есть специально установленные болты с проушинами, к ним трос и крепится.
К подающему патрубку на хомуты можно подсоединить шланг, а на резьбовой переходник трубу. К ним крепится и электрический кабель. Для них в оголовке скважины предусмотрены отверстия, под каждый по отдельности. Трос же крепится к оголовку на специальные проушины.
Очень важно правильно опускать агрегат в шахту сооружения. При этом все элементы: трос, шланг и кабель стравливаются вниз одновременно и равномерно
Обычно с этим процессом может справиться один человек. Небольшие габариты прибора это сделать позволяют.
Установка скважинного насоса
Недорогие для дачи (5 000 — 10 000 ₽)
| Место и название товара | Рейтинг | Средняя цена |
|---|---|---|
4.8/5 | 7 354 ₽ | |
4.7/5 | 5 176 ₽ | |
4.5/5 | 9 060 ₽ |
1 место
Metabo P 3300 G (900 Вт)
4.8 86 оценок 22 отзыва ~7 354 ₽
95% рекомендуют к покупке
Характеристики
- поверхностный обычный
- макс. производительность 3.3 м³/ч, макс. напор 45 м
- только для чистой воды
- глубина всасывания 8 м
- горизонтальная установка
- защита: от перегрева
- вес 11.1 кг
Смотреть все характеристики и цены
Отзывы о товаре
4.8
рейтинг на основе 86 оценок
19 отзывов
0 отзывов
2 отзыва
0 отзывов
1 отзыв
95%
покупателей рекомендуют этот товар
Производительность
4.8
Надежность
4.7
Напор
4.7
Уровень шума
4.7
Качество сборки
4.9
Имя скрыто
23 июня 2020, Москва
Отличный товар
Опыт использования
менее месяца
Достоинства
Тихий, хорошее качество сборки
Недостатки
Пока нет
Комментарий
В целом хороший насос. Используется для организации водоснабжения дома и бани. Управляет насосом блок автоматики brio 2015. Напора хватает. Высота до уровня воды в колодце метра три. Насос работает тихо. В комнате которой под полом в подвале установлен насос, его не слышно. Единственная проблема была при сборке системы. Уголок ПНД не удалось вкрутить в выходное отверстие насоса. Мешает ручка насоса. А её снять не разбирая насос, не получится. Пришлось ставить уголок через проставку.
Показать ещё 3 отзыва
2 место
Metabo P 2000 G (450 Вт)
4.7 89 оценок 32 отзыва ~5 176 ₽
93% рекомендуют к покупке
Характеристики
- поверхностный обычный
- макс. производительность 2 м³/ч, макс. напор 30 м
- только для чистой воды
- глубина всасывания 8 м
- горизонтальная установка
- защита: от перегрева
- вес 7.6 кг
Смотреть все характеристики и цены
Отзывы о товаре
4.7
рейтинг на основе 89 оценок
29 отзывов
0 отзывов
0 отзывов
2 отзыва
1 отзыв
93%
покупателей рекомендуют этот товар
Производительность
4.5
Надежность
4.7
Напор
4.5
Уровень шума
4.7
Качество сборки
4.8
Имя Ф.
06 марта 2019, Красноярск
Отличный товар
Опыт использования
несколько месяцев
Достоинства
Странно такое писать, конечно, но придется – полное соответствие заявленным характеристикам (даже превосходит заявленные). Проверено на стенде – без напора расход около 3000 литров в час (заявлено 2000). Но это не штатный режим – имеется кавитация в проточной части. При напоре в 10 метров выдает 2290 литров в час (напряжение в сети 227в). Очень тихий, демократичная цена, низкое энергопотребление (аналогов нет у центробежных насосов) – 450 Вт.
Недостатки
Легкий вес – при подключении шлангов и заполнении водой клюёт носом. Надо закреплять (имеются крепежные отверстия).
Комментарий
Насос отличного качества. Рекомендую к покупке. Использую для подключения минимойки и полива.
Показать ещё 3 отзыва
3 место

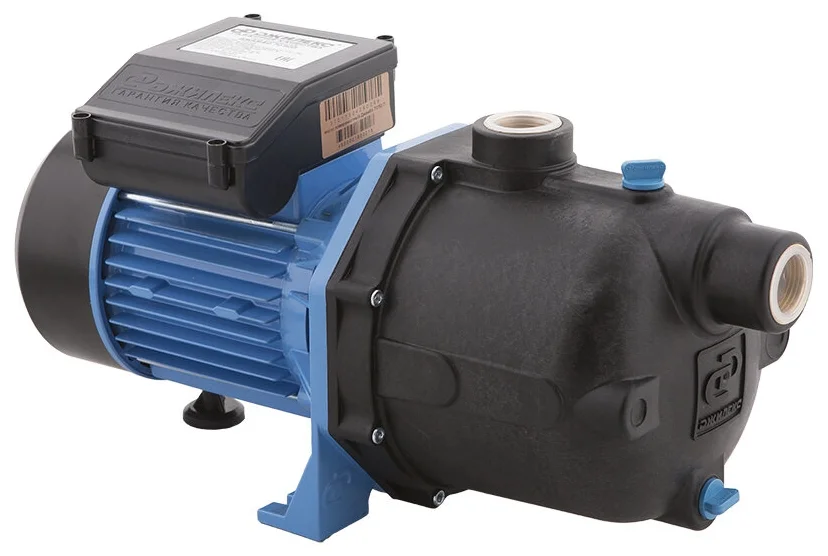

ДЖИЛЕКС Джамбо 7050 П (1100 Вт)
4.5 65 оценок 20 отзывов ~9 060 ₽
84% рекомендуют к покупке
Характеристики
- поверхностный обычный
- макс. производительность 4.2 м³/ч, макс. напор 50 м
- только для чистой воды
- глубина всасывания 9 м
- горизонтальная установка
- защита: от перегрева
Смотреть все характеристики и цены
Отзывы о товаре
4.5
рейтинг на основе 65 оценок
14 отзывов
1 отзыв
2 отзыва
1 отзыв
2 отзыва
84%
покупателей рекомендуют этот товар
Производительность
4.6
Надежность
4.2
Напор
4.6
Уровень шума
3.9
Качество сборки
4.4
Денис Смирнов
12 июля 2015, Пенза
Отличный товар
Опыт использования
несколько месяцев
Достоинства
Отличный, неприхотливый и мощный.
Недостатки
Нет.
Комментарий
Задорно и мощно тащит воду из скважины в 8м. Осиляет всё, что нужно.Хороший насос!Всё с ним просто. Подключил, включил, работает.
Показать ещё 3 отзыва
Особенности эксплуатации и обслуживания
Устройство скважинного насоса Вихрь мало отличается от подобных моделей других производителей. Любую технику необходимо время от времени проверять на наличие потенциальных поломок. Для этого прибор поднимают и осматривают на наличие загрязнений. Более расположены к этому скважинные модели, колодезные забиваются песком реже. Разобрать погружной насос Вихрь можно с помощью гаечных ключей.
Важно следить за состоянием проушин, за которые цепляют трос. По отзывам о скважинных насосах Вихрь можно судить о небольшой недоработке производителей – экономии материалов
Верхняя часть прибора, предназначенная для крепления, быстрее ржавеет и оборудование срывается в скважину. Достать его оттуда могут только фирмы, специализирующиеся на подобных работах.
Предусмотрено гарантийное и сервисное обслуживание в случае поломки, поэтому в любой момент можно связаться со специалистами и задать интересующие вопросы или проконсультироваться по вопросам монтажа.
Преимущества и недостатки
Насос Вихрь перекачивает 45-70 литров воды в минуту
Положительными сторонами помпы являются:
- Простая конструкция, не требующая особых сложностей в установке и обслуживании.
- Отличный напор. При той же мощности, что и у центробежного насоса, вихревой поверхностный перекачивает в 5-7 раз больше воды.
- Возможность эффективного подъема жидкости из скважин малого сечения.
- Подача воды с глубины от 7 до 9 метров.
- Поддержание напора даже при условии наличия воздуха в рабочей камере. Чего не скажешь о центробежных агрегатах.
- Относительная бесшумность. Если насос установить в кессон и на антивибрационную подкладку, на участке его вообще не будет слышно.
- Возможность использовать оборудование в качестве вспомогательного для увеличения давления в системе насосной станции.
- Мощные, надежные, производительные модели стоят недорого. Помпа относится к разряду бюджетных.
К минусам оборудования относят:
- Чувствительность агрегата к качеству воды. Насосы Вихрь работают только с чистыми средами.
- Сравнительно низкий КПД (в пределах 45%).
- Быстрый износ вихревых лопастей в случае попадания в камеру песчинок.
Критерии выбора
Перед покупкой прибора необходимо обозначить для себя критерии выбора:
- где будет функционировать насос – скважина или колодец, от этого будет зависеть форма корпуса и глубина погружения;
- характеристика напора – чем выше нужно поднимать жидкость в скважине или в доме, тем этот показатель должен быть выше;
- производительность за единицу времени – зависит от количества воды в скважине;
- мощность двигателя – влияет на расход электроэнергии;
- цена изделия.
Компания Вихрь производит оборудование, которое отличается температурным режимом. Некоторые модели способны перекачивать жидкость до 35 градусов, другие работают только с холодной водой.
Материалы изготовления и качество сборки на высоком уровне: внутренние детали выполнены из латуни или нержавеющей стали. Корпус защищен от коррозии. В зависимости от производителя, а их у компании много – заводы находятся в Китае, Прибалтике – материалы могут заменяться на более дешевые.
Как правильно выбрать насос для дома
Какую еще разницу можно отметить для самовсасывающих насосов разных типов?
- Центробежные агрегаты превосходят вихревые по своим габаритам и массе. При этом они работают намного тише и могут перекачивать через себя без страха поломки воду с достаточно крупными инородными включениями. Например, фекальные и дренажные насосы имеют именно такое строение. Вихревые агрегаты достаточно чувствительны, поэтому перед ними обязательно ставятся фильтрующие установки, очищающие воду.
- Центробежные насосы считаются более надежным оборудованием. Срок их службы при регулярном обслуживании может составлять 20 лет и более. В ремонте они тоже достаточно просты – деталей продается много, все при желании можно сделать самому, если есть хотя бы базовые знания строения электромоторов.
- Про расход электричества и КПД мы уже писали, повторяться не будем.
Перед покупкой обязательно попросите паспорт изделия и ознакомьтесь с его рабочими характеристиками. Нас интересует следующее:
- Первым делом смотрим на производительность и мощность. Этот параметр нужно сопоставить с удаленностью скважины от дома, глубиной, с которой агрегат поднимает воду, объемом всего водопровода и с максимально возможным объемом расхода воды ежемоментно. Перед походом в магазин вам нужно произвести соответствующие расчеты, чтобы не пришлось гадать – хватит или нет. Методика проведения таких расчетов не сложна, ее легко отыскать в сети. Также вы можете воспользоваться удобными онлайн калькуляторами, в которые нужно просто вбить все необходимые данные.
- Минимальное давление, которое должно быть в системе, составляет 0,3 Бар. Оно должно быть постоянным, иначе бытовая техника, подключенная к водопроводу, может просто выйти из строя.
- Так же стоит соотнести возможности вашего насоса с диаметром обсадной трубы скважины и ее максимальной производительностью. Такую информацию лучше получить от специалистов, выполнявших бурение на вашем участке.
Чему отдать предпочтение
Единого универсального совета для выбора насоса самовсасывающего типа не существует. Рекомендации можно свести к следующим нюансам:
Центробежные аппараты имеют крупные габариты и отличаются практически бесшумной работой. К их недостаткам относят малую производительность и возможность работы с глубиной не больше 8-10 метров. Это хороший выбор для установки в доме и подключения к неглубокому колодцу, а также в качестве сезонного варианта для полива грядок с забором воды из реки или озера.
Для работы со скважинами средней глубины лучшим выбором станет вихревой насос.
Он мощнее, работает с глубиной до 15, а при имеющемся эжекторе и до 30 метров. Такой насос можно установить внутрь скважины, погрузив его в воду (специальные погружные модели). Добавим, что думать о выборе насоса нужно уже на этапе бурения скважины.
Как правильно выбрать необходимый насос?
Первое на что нужно обратить внимание при покупке – это диаметр устройства. При входе в скважину, между стенкой канала и поверхностью аппарата должна оставаться полость не менее 10 % от диаметра скважины
Поэтому для источников с сечением до 10 см, используются модели СН-50Н и СН-60В. Если диаметр отверстия превышает 10 см, оптимальным будет использование СН-90Н и СН-100В и СН- 135.
При учете мощности необходимого устройства, лучше ориентироваться на глубину скважины. Многочисленные отзывы свидетельствуют о том, что эффективно брать модель с мощностью немного большей, чем теоретически правильная. Так как высокий процент абразивных веществ значительно снижает возможности устройства.
Как правильно устанавливать скважинные насосы Вихрь?
Правильная установка насоса позволит дольше сохранить его рабочие характеристики и функциональность. Для этого нужно придерживаться определенных правил. Прежде всего, устройство должно как можно меньше работать в холостую. Такие нагрузки могут привести к поломке устройства.
При углублении аппарата в водный массив, расстояние до поверхности водоема должно быть не меньше 4 метров. Расстояние от устройства до дна – не меньше 60 см. Не стоит при установке механизма рассчитывать только на водопроводный канал. Зафиксируйте на корпусе устройства концы металлических тросов с небольшим сечением, а свободные концы укрепите на выходе скважины.
Периодически следует доставать насос из скважины и прочищать его от скопившегося абразива.
Какой насос лучше вихревой или центробежный
Отвечая на этот вопрос необходимо обратить внимание на вихревые насосы и их характеристики. Они отличаются:
Они отличаются:
- небольшим размером и меньшей стоимостью;
- способностью выдавать большое давление;
- работают только с чистой водой;
- имеют большой уровень шума.
Современные конструкции вихревого насоса, благодаря его принципу работы выдают производительность 8-60 куб. м/ч и напор 25-250 м. Из этого видно, что они предпочтительны для применения в заводских условиях. Из-за большого шума их не используют в жилом помещении и вблизи домов.
По компактности их можно использовать в насосных станциях небольших размеров, так как они способны при малой подаче воды выдавать большой напор. Они удачно используются в помещениях для домашнего животноводства, в оросительных системах, в небольших котельных станциях, и в виде компрессорной установки для циркуляции воды. Отличаются простотой конструкции и доступным ремонтом.
Как видим, данные насосы имеют большие конструктивные особенности, от чего зависят схемы их подключения. Они являются неприхотливыми в работе и часто используются при перекачке воды.
Конструктивные особенности
Устройство
Скважинный насос марки Вихрь представлен в разных исполнениях, каждый тип отличается принципом действия, способом забора воды и производительностью:
Центробежное устройство способно функционировать в условиях загрязнения жидкости до уровня 180 г/куб. м. Это значит, что в транспортируемой воде могут присутствовать абразивные вещества (например, песок) в количестве, которое не превышает указанного предела. Напор, создаваемый таким прибором, как Оборудование марки Вихрь, может достигать 50 м, что говорит о высокой эффективности центробежных устройств.
Винтовое исполнение техники отличается способом забора воды. Так, в моделях данного типа вода попадает в устройство через отверстие, расположенное в верхней части корпуса. Сила выталкивания жидкости у винтовых приборов довольно велика, так как напор может достигать 100 м при глубине погружения 35 м. Модель Вихрь способен перекачивать воду, предельно допустимый уровень загрязнения которой составляет порядка 250 г/куб. м. Область применения винтовых устройств довольно широка: от бытовых скважин до открытых водоемов и шахтных колодцев.
Винтовая модель
Меньше всего примесей будет в воде, которую перекачивает вихревой насос для скважины, так как допустимый предел для примесей равен 40 г/куб. м.
Все эти приборы отличаются друг от друга принципом функционирования. Об этом можно судить даже по названиям. Дополнительно к этому существует разница между некоторыми моделями, которая заключается в расположении отверстия для забора воды. Оно может находиться в нижней или верхней части корпуса.
Открыто вихревые и закрыто вихревые + видео
Особенности открыто вихревой конструкции заключаются в следующем:
- лопатки на колесе большей длины;
- ширина колеса значительно меньше ширины канала для отвода жидкости;
- закольцованный канал соединен лишь с каналом выхода.
В закрытых конструкциях лопасти значительно короче, располагаются под различными углами, ширина крыльчатки аналогична ширине камеры, канал объединяет ее вход и выход.
Отличие вихревого насоса в принципе работы:
- изначально вода проходит в основную камеру;
- закрученная в вихре образное состояние она попадает в соединяющий канал;
- после чего выходит из насоса под большим давлением.
В закрытых конструкциях из-за одинакового диаметра крыльчатки и рабочей камеры — жидкость сразу направляется в соединяющий канал, где происходит ее формирование в вихрь и создается повышенный напор.
