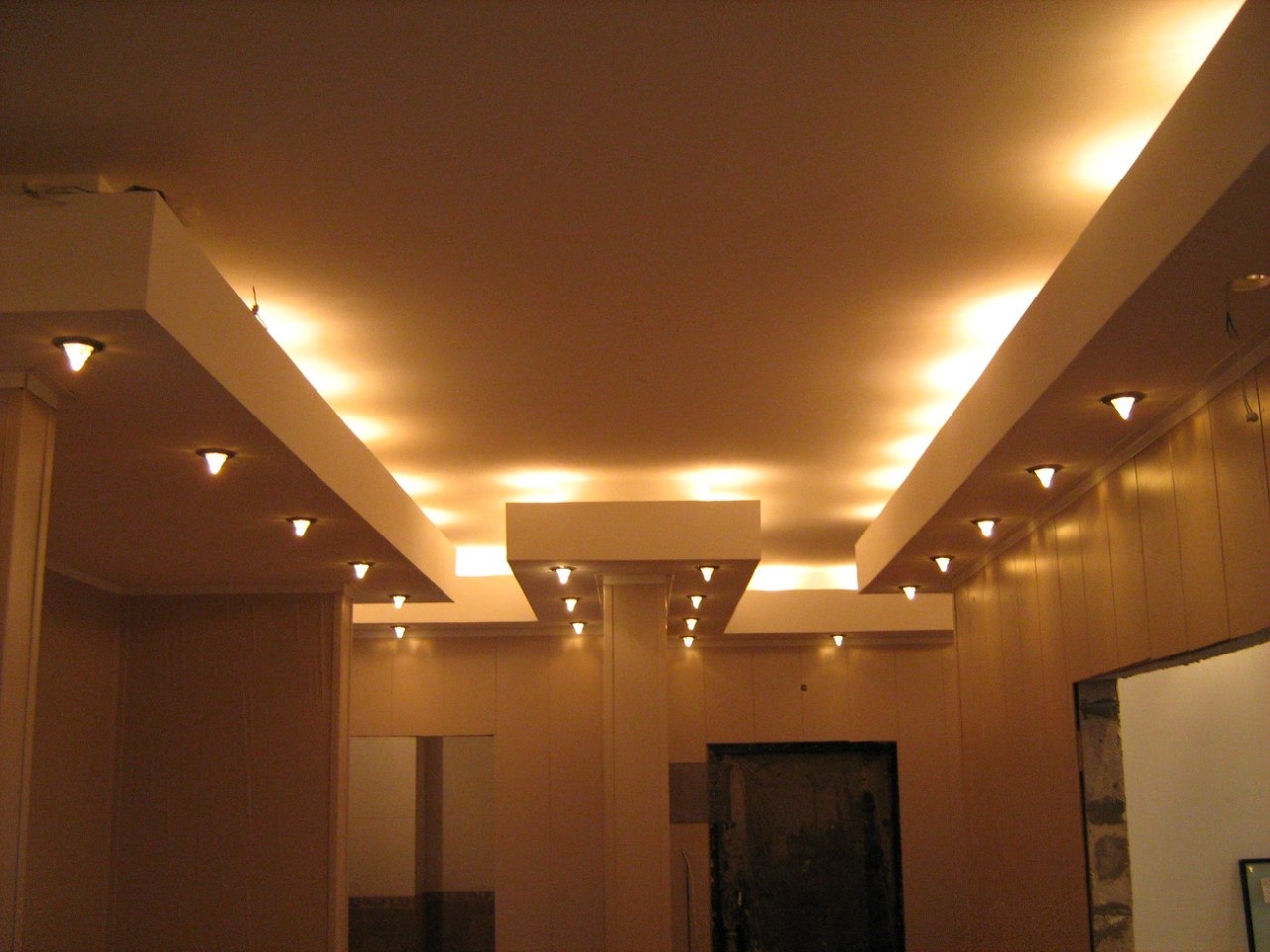

Гипсокартоновый потолок с вмонтированной подсветкой
Гипсокартоновый потолок с вмонтированной подсветкой – весьма популярное дизайнерское решение. Это практичный, функциональный и стильный способ отделки.
Здесь можно успешно сочетать различные типы светильников, а с помощью регулировки цветового содержания и мощности освещения несложно менять визуально-пространственное восприятие помещения.
Сооружение должно обладать следующими свойствами:
- Долговечность, прочность и надежность;
- Абсолютная безопасность и надежность смонтированной подсветки;
- Эстетичность и оригинальность конструкции;
- Получение ровного потолка;
- Под подвесным потолком удобно незаметно размещать различные коммуникации (провода, каналы и прочее);
- Дизайн потолка из гипсокартона при желании можно сделать полностью соответствующим концепции дизайна помещения в целом.
Износостойкость и прочность сооружению обеспечит использование жесткого металлического профиля и тонкого потолочного гипсокартона. В качестве подсветки замечательно подойдет яркая светодиодная лента желаемого цвета, или их сочетания.
Почему рекомендуется применение тонкого гипсокартона, а не его толстых листов почти в сантиметр толщиной?
Это сделано неспроста: за счет облегченного материала весьма существенно снижается масса потолочной конструкции, как и общая нагрузка на элементы крепежа.
По большому счету, ГКЛ для подвесного потолка и не нуждаются в большой толщине и высокой прочности, ведь его обшивка не подвергается значительным механическим воздействиям. Немного больше 0,5 мм – самая подходящая толщина данного материала для потолочной конструкции.
Похожими преимуществами обладает и металлический профиль.
Такие конструкции при небольшом весе имеют отличную прочность, если сравнивать их с деревянной реечной решеткой.
Светодиодная подсветка под гипсокартон на потолок
Чем хороша светодиодная подсветка? Почему потребители предпочитают не галогеновые лампы, и именно этот тип точечного освещения? Ведь совсем недавно галогеновым изделиям не находилось достойной альтернативы.
Преимущества светодиодов очевидны:
- При отличной яркости такая лампа потребляет существенно меньше энергии по сравнению с любым другим источником;
- Она фактически не нагревается даже при долгом горении. Другими словами, полностью исключается вероятность ее перегрева, могущего стать причиной возгорания конструкции;
- Такой элемент гораздо компактнее прочих осветительных устройств, и поэтому в дизайне ее можно обыгрывать как удобно. Ведь из-за своей величины она может быть легко замаскирована даже незначительными декоративными элементами;
- Имеет внушительный срок службы;
- Доступная стоимость;
- Простота монтажа.
Бывают светодиодные ленты универсального свечения и монохромного. Последние излучают только один цвет – белый, синий, красный или зеленый. Уникальные могут менять свой оттенок. Управление освещением осуществляется с пульта: команда может менять не только оттенок, но и интенсивность свечения.
Конструкция потолка из гипсокартона: устройство подсветки
Подсветка для такого сооружения может быть сделана одним из двух способов – скрытым или открытым.Последний совсем несложен в монтаже. В подвесном потолке по необходимым размерам делается отверстие, в нем размещается светильник. При использовании этого способа светильник не должен иметь вес более десяти килограмм.
Дело в том, что обшивка и каркас потолочной конструкции не отличаются высокой несущей способностью.
Если в качестве оформления выбирается скрытая подсветка, то осветительные приборы располагаются между слоями гипсокартона, в сделанной для этого нише.
При таком устройстве пучок света направляется не вниз, а на сам потолок. Отражаясь от его поверхности, он создает великолепный эффект.
Такая скрытая подсветка особенно выигрывает в том случае, когда потолок имеет глянцевую поверхность.
Составление проекта
Прежде чем приступать к работе, следует визуально видеть, сколько переходов будет и какая будет конструкция. И также стоит определиться с освещением.
Схема для установки освещения для парящего потолка Первое что требуется сделать – это чертеж. На нём надо поставить все замеры, указания мест, где будут профиля и точки перехода, а также обозначить точки прохождения освещения. При прокладывании новой проводки под гипсокартоном, следует это сделать сразу в стене наверху или потолочной перекладине. «На глаз» не следует делать чертеж. Это чревато неправильностью линий и переходов. Если была задумана асимметрия, это также выкладывается на проект.
Необходимые расчеты и чертежи
Разметка является стандартной. Для нахождения самой нижней точки потолка необходимо воспользоваться уровнем. От этой точки надо отступить вниз на 10 см. Это расстояние позволит положить звукоизоляционный материал (если требуется) или провести провода для освещения на I-ом уровне. Данная точка ставится на всех 4-ох стенах, после чего проводится линия, указывающая нижнюю точку, по которой будет крепиться профиль.
Чертеж с размерами для монтажа профилей на стену и потолок Далее, опустившись еще на 8 см. вниз, проводятся такие же линии через все стены. Это будет граница II-ого уровня. На самом потолке чертятся линии друг от друга на 60 см. это будущие профиля. На данных линиях через каждых 60 см. ставятся еще одни точки. Это будущие подвесы. Чертеж ниши для подсветки делается на I-ом уровне потолка.
Подключение электрической части
Перечень операций, как сделать подсветку в потолке из гипсокартона:
На светодиодной ленте имеются отметки, где можно производить разрезания.
Коммутация отдельных отрезков ленты проводится с помощью паяльника или специальных LED коннекторов.
При выборе блока питания рекомендуется предусматривать запас по мощности в 20-30%.
Установка на металлические участки каркаса требует обязательного использования изоляционных подкладок
Перед началом установочных работ систему необходимо обесточить.
При монтаже многоцветного диода важно не перепутать полярность: синий и черный провода – это минус, а красный – это плюс.
Перед окончательной фиксацией ленты ее необходимо протестировать на предмет работоспособности.
Длинные участки ленты при последовательном подключении коммутируются по-разному. Как показывает практика, большую безопасность демонстрирует параллельное соединение отрезков от 5 м длиной
Для этого используют провода сечением 1,5 мм. В этом случае блок питания нужно брать мощнее, чем обычно.
Проводка и монтаж освещения
Установка светодиодной подсветки проходит в такой последовательности:
- сначала подключаем ленту на полу и проверяем ее работоспособность;
- для резки ленты есть специальные места, которые отмечены темными полосами;
- для соединения отдельных полос используем паяльник;
- устанавливаем блок питания, соединив один его конец с лентой, а второй с проводкой;
- соблюдайте полярность («плюс» на красном проводе);
- снимаем защитную бумагу с клейкой стороны ленты и приклеиваем ее в полке короба.
Оптоволоконные осветительные приборы монтируются так:
- перед установкой на потолке делается разметка и отверстия;
- через каждое отверстие выводится оптоволоконный провод;
- концы проводов собираются в узел.
Неоновая трубка укладывается в полку короба. В отдельном месте монтируется трансформатор. Трубка фиксируется на полке и подключается к трансформатору, соединенному с основной проводкой.
Подготовка потолка перед установкой гипсокартона
Особенной отделки и выравнивания потолочного основания не потребуется, подвесная конструкция хорошо скрывает все недостатки. Однако небольшая подготовка все же нужна.
Что делать:
- Снять старую облицовку, стараясь максимально обнажить бетонные плиты перекрытия. Однако если штукатурка держится хорошо, то можно оставить слой без снятия. Достаточно удалить участки, где декор шелушится, обваливается, зачистить границы зоны.
- Ремонт перекрытий проводится при наличии щелей и трещин. Заделывать их можно стартовой шпаклевкой, цементным раствором или монтажной пеной.
- Иногда попадаются участки, где видно арматуру. Металл следует очистить от ржавчины, промазать преобразователем ржавчины, дать просохнуть и только потом заделать щели.
- Грунтовка поверхности обязательна почти всегда. Делается процедура для обеспыливания поверхности и упрочнения сцепления штукатурки с основанием. Грунтовать лучше на 2-3 раза, при этом раствор подбирается не только глубокого проникновения, но и с антисептическими добавками.
В последнюю очередь прокладываются инженерные коммуникации. Для начала нужно определить необходимость постоянного или периодического доступа к проводам, а потом уложить их сообразно потребностям. Электрические кабеля укладываются в защитную гофру, чтобы минимизировать риск пожара при замыкании, а вентиляционные каналы выполняются из пластиковых труб.
Монтаж направляющего каркаса
После завершения подготовительного этапа наступает момент делать потолок из гипсокартона своими руками.
Пошаговая инструкция монтажа направляющего каркаса выглядит так:
- Замерить рулеткой самый низкий угол в комнате, поставить метку на расстоянии 5 см от потолочного основания.
- Уровнем отмеряется аналогичная высота по всем остальным углам. После этого выставляются метки, по которым отбивается горизонтальная черта – уровень нижней границы монтажа профилей.
- Направляющий каркас прикрепляется вдоль стен с присадкой на дюбеля. Если в некоторых местах нужно удлинить профиль, то расшивка делается из куска металлопрофиля.
Монтаж основного профиля
При размерных показателях листа 120х150 см, потолочные профили крепятся с шагом в 40 см. Так элементы будут уложены дважды посередине и по обоим краям на профили.
Монтаж основного профиля происходит следующим образом:
- Потолок разметить карандашом для упрощения крепежа.
- Через каждые 2,5 м установить перемычки из этого же металлопрофиля. Если листы другого размера, то расчет производится по параметрам материала. На точках стыков закрепить крабы.
- Определить место монтажа подвесов. Установка первого в 30 см от стены, последующих в 60 см друг от друга. Крепеж анкерами, обычные дюбеля не подходят, они проседают под весом конструкции и вылетают из стены.
Остается закрепить потолочные профили к подвесам, начиная от углов помещения. Теперь каркас готов, можно приступать к следующим работам.
Укладка теплоизоляционного материала
Утепление потолка помогает решить проблему утечки тепла и звукоизоляции. Для работы лучше подходят листовые или рулонные материалы с уже имеющейся пленкой гидроизоляции, например, пенофол фольгированный толщиной в 4 мм.
Материал можно посадить на степлер, шурупы, но если такой вариант неприемлем, подходит обычный сапожный клей или жидкие гвозди. Крепеж не нарушает структуру утеплителя, при этом хорошо держит его на потолке, не давая сползать и отваливаться. Как альтернатива – двухсторонний скотч.
Промазывать клеем лучше как профили, так и пенофол – обеспечивается прочность сцепления. Жидкие гвозди наносятся только на утеплитель, а скотчем проклеиваются все швы. При применении фольгированного пенофола листы укладываются так, чтобы фольга «смотрела» в сторону жилой комнаты.
Установка листов ГКЛ
А теперь о том, как сделать потолок из гипсокартона прочным и практичным. Закрепление на профиле будет проще, если есть помощник, который подержит элементы во время крепежа. Но можно обойтись своими силами, применив распорку на длинной ручке – вариант «швабры» высотой до потолка. Длинная поперечина будет придерживать лист, пока мастер его крепит.
Собрать потолок можно разными способами, но лучше крепить листы на саморезы для гипсокартона. Вкручивать метизы следует по краям листа и в точках, где под листом проходит профиль. Шаг саморезов 30-40 см.
Ввинчивать метиз нужно так, чтобы шляпка утапливалась в тело облицовки и не возвышалась над уровнем ГКЛ. Однако при прикладывании избыточной силы, часто мастер нарушает лист картона. Этого делать нельзя, гипс остается без защиты и быстро разрушается. Все остальные листы крепятся аналогичным образом. На этом основная часть работы окончена.
ШАГ 3. Да будет свет!
Заключительный штрих — крепление главного элемента на потолок из гипсокартона с подсветкой своими руками
Если вы выбрали вариант с освещением по контуру лентой из светодиодов, то помните: очень важно правильно ее разделить. Обычно она продается в катушках по 5 м, и прерывать цепь можно только в обозначенных местах
У одноцветной ленты место соединения — это плюс и минус, у RGB — одноименные.
Больше трех катушек соединять очень рискованно, потому что токопроводящие дорожки могут не справиться. Если вам нужно организовать подсветку более чем на 15 м, то соединяйте цепи параллельно. Ленту подключают с непременным соблюдением полярности. Делается это так: кабель соединяем с точками L и N на блоке питания (если есть связь с сетевым шнуром). Если лента RGB, то подключаем ее к контроллеру, учитывая полярность. Убеждаемся, что напряжение ленты и блока питания с контроллером совпадают. Подключенную ленту тестируем и, если все хорошо, клеим на свое место.
Установка подсветки по периметру
Пошаговая инструкция по созданию простой контурной светодиодной подсветки потолка.
Компоненты светодиодной ленты
Схема крепления светодиодных лент в нише из гипсокартона
Гипсокартонный короб
Шаг 1. В нише, где будет располагаться светодиодная подсветка, на мелкие саморезы крепите по периметру пластиковый уголок. Дело в том, что липкий слой ленты хорошо контактирует с ПВХ, а вот от гипсокартона может отклеиться. Так что не стоит пренебрегать этим этапом установки подсветки.
Пластиковый уголок
Шаг 2. Рулеткой отмерьте необходимые отрезки светодиодной ленты и нарежьте ее на куски, равные сторонам прямоугольника-периметра, который вы будете подсвечивать. Ленту режете только по отмеченным на ней местам разреза, иначе она не будет гореть.
Специальный участок для укорачивания ленты
Шаг 3. Соединить отрезки можно при помощи коннекторов, но лучше спаять – так будет надежнее. Спаивайте контакты по принципу – плюс с плюсом, минус с минусом. Кстати, помните, что соединять слишком много лент в одно целое нельзя – они обычно выпускаются в бобинах по 3-5 метров. Так вот – больше трех бобин в одну конструкцию не собирают. Если ленты получилось больше, то отрезки ее подключают к блоку питания параллельно.
Коннектор для светодиодной ленты
Отрезки ленты, соединенные коннектором
Цены на люстры
люстра
Пайка соединения ленты с кабелем
Шаг 4. Выведите от системы провода, которые будут нужны для подключения контроллера и блока питания. Подключите систему сначала к контроллеру, а его – к блоку питания. Проверьте работоспособность системы.
Схема подключения светодиодной ленты
Схема подключения с одном блоком питания
Схема подключения с несколькими блоками питания
Проверка работоспособности всей системы
Шаг 5. Снимите липкий слой с ленты и закрепите ее на смонтированный ранее ПВХ уголок. Подсветка готова.
С ленты снимается липкий слой
Монтаж светодиодной подсветки
Еще один вариант — монтаж светодиодной ленты в потолочном карнизе
Несколько слов о паянии: светодиодная лента не любит высоких температур, поэтому время пайки не должно быть больше 10 секунд, а температура плавления – более 160 градусов.
Виды светильников для гипсокартонного потолка
Украсить свой гипсокартонный потолок можно различными видами подсветки:
Точечными светильниками. Такие светильники применяется как дополнение к основному освещению.
Они отлично выполнят задачу зонирования комнаты, подсветки отдельных ее частей или станут заменой ночнику. Также эти светильники зачастую используют в качестве аварийного освещения. Этот тип светильников легко монтировать в лист гипсокартона самостоятельно.Люстрой (обычной или светодиодной).
Выбор люстр для освещения комнаты в специализированных магазинах огромен. Вы легко сможете подобрать тот вариант, который подойдет к интерьеру вашей квартиры. Проводку в этом случае менять не придется, но нужно учитывать, что люстровый светильник будет крепиться на сам потолок и немного уменьшать высоту комнаты.
Светильниками из оптоволокна.
С помощью оптоволоконных светильников достигаются самые интересные световые эффекты, например, пейзажи звездного неба или имитация космоса. Но этот вариант освещения больше подойдет для квартир с высокими потолками. Монтаж оптоволоконных светильников осуществляется только специалистами – самостоятельно сделать это без нужных навыков и знаний будет очень сложно.
Светодиодными лентами. Использование светодиодных лент – самый популярный способ подсветки потолочной конструкции из нескольких уровней. Их очень легко монтировать, срок их службы долог, при этом они экономичны и стоят не слишком дорого.
К тому же установленная по периметру потолка светодиодная лента будет освещать комнату равномерно и ярко, так что такая подсветка эффективнее обычных люстр.Неоновыми трубками или неоновыми шнурами. Неоновые трубки дают освещение за счет смеси инертных и светящихся газов, находящейся в их полостях. Они, как и точечные светильники, применяются в сочетании с основными источниками света и служат в основном для подсветки отдельных участков потолка и выделения зон.
Монтаж осветительных приборов
Чтобы правильно установить подсветку на потолок из гипсокартона необходимо придерживаться следующего алгоритма:
- Для начала необходимо определиться с суммарной мощностью, если была выбрана светодиодная лента, то для определения ее блока питания необходимо смерить периметр ниши и помножить его на мощность одного метра ленточной длины, после этого можно переходить к ее установке к трансформатору.
- Установка и подключение осветительного прибора должна быть сопровождена особой аккуратность, потому что от этого будет зависеть дальнейшая безопасность помещения. Подключенная схема должна быть обязательно проверена перед установкой на потолок. Установку же стоит производить с использованием соединительных элементов – коннекторов.
Так как ленты продаются в виде бобин (по 5 метров каждая), нужную длину необходимо будет отмерять самостоятельно. Чтобы прикрепить ее к поверхности потолка на обратной стороне имеется специальная клейкая основа, позволяющая крепить ее на любые вертикальные или же горизонтальные поверхности. При этом областью для крепления может послужить отверстие в гипсокартонной нише или внутренняя стенка бортика.
Стоит отметить, что подсветка потолка может быть выполнена в двух вариантах: открытой и скрытой. Второй всегда будет смотреться более эффектно и стильно, однако и потрудиться нужно будет побольше, так как процедура установки довольно емкая. Из недостатков конструкции можно отметить то, что она скрадывает несколько сантиметров пространства, что не подойдет для комнат с низким потолком. Чтобы установить скрытую ленточную подсветку понадобится специальный бордюр, который и скроет источник света
При установке очень важно помнить о безопасности, нельзя соединять между собой медную и алюминиевую жилы, потому что их связь может разрушить алюминиевый элемент, при этом понадобиться специальная фольга для защиты проводов, что обезопасить их от металлических элементов
Установка
Одноуровневые и многоуровневые перекрытия устанавливаются по одному принципу
Из гипсокартона
Существует 2 вида установки уровневого потолка из гипсокартона:
- Сначала устанавливают первый уровень с гипсокартонной обшивкой, затем приступают к монтажу второго уровня. Таким образом повышают звуко- и теплоизоляцию в комнате.
- Создание каркасов обоих уровней, затем обшивка обрешётки гипсокартоном.
Важно Если влажность воздуха в комнате превышает 70%, выбирают влагостойкий гипсокартон. Этапы работ. Этапы работ
Этапы работ
- Определяются с выбором формы, готовят эскизы на бумаге.
- Определяются с типом каркаса: дешёвый, долговечный, с больши́м выбором размеров деревянный брус или лёгкий, прочный, простой в установке металлический профиль с множеством форм.
- Размечают потолок, перенося эскиз на поверхность.
- Устанавливают направляющие и продольные профили основного уровня.
- Обшивают основную конструкцию гипсокартоном.
- Создают каркас для второго уровня, также обшивают ГКЛ.
- Проводят завершающие работы в виде обшивки декоративными элементами из ГКЛ, шпаклёвки поверхности, её покраски.
здесь
С подсветкой
Обычно такой метод зонирования применяется на кухне. Совет Работы проводят по тому же принципу, что в случае монтажа уровневых потолков без светильников. Когда установлена обрешётка, приступают к вырезанию отверстий под осветительные приборы.
Схемы и эскизы 2-х ярусных перекрытий из гипсокартона
создать дизайн, а затем воплотить его Совет Чертёж выполняется в компьютерной программе или на бумаге с помощью линейки, циркуля, транспортира. Затем рисунок в точности переносят на поверхность. сделать двухуровневый потолок своими рукамиВ чертеже указывают
- центр комнаты;
- параметры коробов;
- радиусы окружностей, место их расположения относительно центра;
- при наличии в чертеже сложной кривой создают линии, совмещая дуги окружностей;
- отмечаются места расположения осветительных приборов с указанием диаметра отверстия, которое потребуется вырезать в гипсокартоне.
Отмечают:
- места нахождения распределительных электрических коробок;
- тип и сечение провода, способ подключения приборов;
- путь прокладки проводов;
- вентиляционные решётки;
- отводы и вытяжки.
На основании плана производят расчёт расхода материалов и комплектующих
Внимание Закупать гипсокартон нужно на 3–5% больше, чем показали расчёты, учитывая ошибки при монтаже или при расчётах, предусматривающие дополнительный расход материала
Парящий потолок своими руками
Обычный потолок из гипсокартона — это уже не удивительное чудо. Чаще всего во время ремонта хочется создать что-то особенное, например, парящий потолок. Красивый парящий потолок из гипсокартона с подсветкой – это конструкция, которая совмещает в себе два или больше уровня и монтируется не на всю имеющуюся площадь, а на его часть. При этом могут использоваться несколько форм и объемных фигур. Особую атмосферу создаст освещение, в качестве которого можно применить LED-ленты. Парящий эффект создается благодаря промежутку между стеной и первым шаром потолочного покрытия.
Для того чтобы создать такое произведение искусства, необходимо подготовить следующий инвентарь:
- шуруповерт и перфоратор;
- рулетка с карандашом;
- специальный нож;
- уровень;
- инструментарий для работы со шпатлевкой;
- посуда для разведения растворов.
Такой потолок будет монтироваться на специальный каркас. Для него используют специальный профиль – алюминиевый багет. Листы гипсокартона для потолка лучше брать не самой большой толщины. Чтобы общая конструкция была прочной, но в то же время и легкой, достаточно взять листы толщиной 8-9,5 мм. Габариты листов будут зависеть от того, какая именно конструкция будет монтироваться, и от общих размеров помещения. Если гипсокартонный потолок будет одноуровневый, то проще использовать наибольшие габариты листов – 1,2х2-3 м. Также необходимо купить крепежи, подвес и отделочные материалы.
Купив все необходимое, можно начинать создание парящей конструкции. Следует учитывать, что парящий эффект обеспечивается отступом от стены, где будет находиться освещение. Все работы нужно делать пошагово.
Формирование и монтаж каркаса
- предварительно необходимо сделать замеры потолка и спроектировать по ним будущий каркас конструкции из гипсокартона;
- нарисуйте этот каркас на бумаге и с помощью такого трафарета перенесите разметку на потолочную поверхность;
- учитывайте расстояние между основой и первым уровнем: оно должно быть не меньше 10 – 15 см;
- полагаясь на разметку, сделайте отверстия, чтобы закрепить профиль. Лучше всего использовать ударную дрель или перфоратор;
- используя саморезы, необходимо прикрепить профиль к основанию;
- используйте уровень для того, чтобы проверять ровность конструкции. Нужно избегать отклонений, которые приведут к перекосу всего потолка. В таком случае придется все работы начинать снова.
Установка гипсокартонных листов
- перед монтажными работами все листы стоит расчертить, чтобы наметить с помощью карандаша линии, по которым будете резать гипсокартон. Также сразу на полотне указываются места, где будут потом установлены приборы для освещения;
- используйте острый обычный или специальный нож для разрезания листов;
- чтобы отрезать лишнее, аккуратно прорежьте слой картона с обеих сторон. Затем лист легко отломится по прорезанной оси, если чуть на него надавить;
- абсолютно все стыки листов необходимо делать на профиле;
- монтаж листов гипсокартона к профилю осуществляется с помощью саморезов. При закручивании «втапливайте» саморезы в листы. В таком случае скрыть их шпатлевкой будет намного проще, и на потолке не останется от них ни следа;
- лучше вкрутить лишний саморез, чтобы не переживать о надежности всей конструкции.
Заключительный этап
- после монтажа гипсокартонных листов нужно отшпаклевать поверхность;
- затем весь потолок грунтуется с помощью специальных растворов;
- для последнего этапа отделочных работ можно использовать обои для оклейки нового потолка или же просто покрасить его с помощью специальной краски. Выбор зависит от ваших предпочтений и общих особенностей интерьера комнаты.
- Следует отметить, что парящую потолочную конструкцию легко создать и с помощью специальной пленки. В таком случае это будет парящий натяжной потолок. Все о том, как сделать потолок из гипсокартона с подсветкой своими руками, показано в видео, которое расскажет о процессе в полной мере.
