Основные разновидности подвесных потолков грильято
Кроме стандартных ячеистых квадратных модулей выпускаются следующие виды:
- Пирамидальные. Использование профилей Y-образного вида делает ячейки похожими на усечённые пирамиды. Поверхность выглядит ажурной, с эффектом объёмности. Такие технологии зрительно увеличивают высоту помещений.
- Жалюзи. Такой эффект достигается разницей в высоте несущих профилей (5-ть см) и заполнений (3-и см) изготовленных в виде буквы U. Конструктив обеспечивает лёгкий доступ к потолочному перекрытию, фактически полностью его закрывая. Устанавливается в местах прохода инженерных коммуникаций по перекрытию и в узких коридорах, зрительно увеличивая их ширину.
- Разноуровенные. Ячеистый потолок грильято такого типа состоит из больших квадратных ячеек, собранных из U-образных профилей разной высоты и размещённых на различном расстоянии от потолочного перекрытия. Визуальное усиление различия в уровнях выполняется применением профилей разных цветов. Конструкция широко используется дизайнерами для осуществления разноплановых экспериментов.
Основные преимущества решетчатых потолков грильято
- Экологичность, при изготовлении элементов конструкции не используются токсичные материалы и вещества.
- Алюминий не подвержен коррозии, гниению, поражению грибком и плесенью. Обладает высокой морозостойкостью и не чувствителен к воздействию ультрафиолета.
- Универсальность, заключающаяся в возможности применения в помещениях любого типа и в условиях высокой влажности.
- Монтаж грильято не требует особой подготовки поверхности перекрытия, его можно выполнять без демонтажа существующей отделки.
- Всё пространство под потолком хорошо проветривается.
- Монтаж грильято не требует особой подготовки поверхности перекрытия, его можно выполнять без демонтажа существующей отделки.
- Возможность расположить под конструкцией проложенные по перекрытию инженерные коммуникации, системы пожаротушения и климат контроля. Их удобное обслуживание при снятии специальных решёток.
- Возможность устройства разнообразных оригинальных систем освещения. Светильники для потолка грильято могут быть установлены за потолком или встраиваться в потолочную решётку. Это позволяет создавать различные световые композиции, эффекты и узоры. Приборы могут быть точечными, галогенными, люминесцентными или светодиодными.
- Снижение уровней шума, обусловленное объёмной ячеистой структурой и применением специальных мембран, а хорошая акустика достигается проницаемостью элементов потолков.
- Надёжность и долговечность.
- Лёгкость конструктива с простой заменой повреждённых участков или демонтажем всей поверхности.
- Способность визуального уменьшения объёмов высоких и больших помещений.
- Широкая гамма цветов и разнообразные формы позволяют использование для оформления любых интерьеров.
- Лёгкость в уходе. Их достаточно просто протереть или помыть с использованием любых моющих средств.
- Возможность комбинирования с другими отделочными материалами.
Из имеющихся минусов:
- высокая стоимость;
- трудоёмкость монтажных работ.
Главные преимущества конструкций Грильято
Преимущества рассматриваемых подвесных потолков заключаются в том, что:
- они универсальны. Устанавливать системы можно не только в офисах, но также в частных домах или квартирах. При этом назначение помещения не влияет на возможность монтажа в нем Грильято;
- специфическая объемная структура, образованная ячейками, и наличие специальных мембран существенно уменьшают уровень шума в комнатах;
- в помещениях с высокими потолками благодаря таким вариантам отделки можно уменьшить пространственные объемы, но это не утяжелит общее восприятие комнаты;
- легко скрывают коммуникации и проводку, расположенные под базовым основанием потолочной поверхности. При этом устроены таким образом, что в любой момент можно получить беспрепятственный доступ к черновому потолку, не нарушив внешнего вида отделки;
- благодаря оригинальному дизайну появляется возможность создавать удивительные и красивые варианты потолков. Например, решетчатые потолки Грильято, составляют идеальный тандем с разными видами подвесных систем – гипсокартоном, реечной или кассетной конструкциями;
- системы освещения для потолков Грильято тоже применяют самые разные. Встроенные точечные приборы, запотолочные источники света и другие вариации светильников гармонично впишутся в общую конструкцию;
- специальное порошковое напыление, которым покрывают основные элементы Грильято в процессе их изготовления, не дает оседать на покрытии пыли, развиваться грибку и плесени;
- влагостойкость разрешает применение ячеек Грильято в помещениях с повышенной влажностью, местах с резкими температурными колебаниями;
- перфорированная поверхность обеспечивает хорошую вентиляцию в помещении, в связи, с чем не накапливаются испарения, и получается поддерживать оптимальный уровень влажности;
- ухаживать за такими потолками очень просто. Достаточно проводить регулярную влажную уборку без применения моющих составов.
Однако такие потолки не лишены недостатков:
- высокая стоимость системы. Данный минус окупается длительным сроком службы конструкции и необычным интересным дизайном;
- система забирает около 15 см высоты базового потолка. Это особенность подвесного потолка любого типа – реечного, кассетного, гипсокартонного.
Порядок монтажа потолков Грильято
Основными элементами потолков Грильято являются направляющие и блоки из алюминиевого профиля. Вначале на основной плоскости фиксируются направляющие, затем их соединяют посредством блоков.
В целом подвесной потолок типа Грильято состоит из следующих элементов:
- Направляющие двух видов – основные и короткие дополнительные.
- Подвесы.
- Угловые молдинги.
- Алюминиевый профиль разной высоты и размера.
Непосредственно перед монтажом потолка Грильято выполняют основные коммуникационные работы и рассчитывают количество потолочных светильников.
Сборка подвесного потолка-решетки выполняется в соответствии со следующей инструкцией:
- Делают разметку потолка, пользуясь уровнем и карандашом или маркером. На одной из стен отмечают уровень расположения подвесной конструкции, который берут за основу при проведении дальнейших монтажных работ.
- При определении уровня следует учитывать проходящие коммуникации, чтобы подвесная конструкция скрывала все провода и дефекты.
- В соответствии с первой отметкой ставят соответствующие метки на трех других стенах и проводят линию, соединяющую периметр помещения. Саморезами крепят пристенные уголки, фиксирующие высоту подвесной конструкции.
- На уровне соединительной линии закрепляют основные профили, они по окончании монтажного процесса имеют вид прикрепленных полочек, лицевая сторона которых обращена вниз.
- Крепежные элементы подбираются в зависимости от материала, который использовался при изготовлении основного потолка. Шаг между крепежами не должен быть более 45 см.
- Теперь выполняют разметку, согласно которой будет установлен направляющий профиль. Здесь за основу берут размер ячеек.
- Для крепления направляющего профиля используют подвесы, размещая их с шагом 1,2 метра.
Непосредственный монтаж Грильято проводится по следующей технологии:
- Определяют оптимальное расположение направляющего профиля. Для этого длину и ширину потолка делят на стандартный размер профиля, 180 или 240 см. В результате можно избежать большого расхода материала.
- Далее сверлят отверстия для крепления направляющих.
- Затем необходимо определить места, где будут расположены источники освещения. Здесь также делают отверстия с помощью дрели.
Очень важно правильно рассчитать количество подвесов при монтаже потолка Грильято, поэтому за основу берут следующие данные:
- Для одного источника освещения нужно установить два или три подвеса.
Профиль длиной до 0,6 метра крепится одним подвесом, если длина составляет 1,2 метра, то нужно три подвеса, при длине направляющей 2,4 метра требуется не меньше четырех подвесов.
На собранном каркасе устанавливают приборы освещения, их фиксируют с помощью подвесов.
Виды и размеры ячеек
Внешние габариты кассеты — 600 х 600 мм. Панели собирают из алюминиевых профилей. В зависимости от их формы и взаимного расположения получается разный рисунок. Потолок можно собрать из одинаковых панелей, тогда получится единая решётчатая поверхность. Использованием разных видов выделяют функциональные зоны.
Стандартная ячейка
Чаще всего берут Т-образный профиль высотой 40 мм и толщиной 10. Его соединяют между собой на равном расстоянии. Получаются квадратные ячейки с такими сторонами:
- 40 мм;
- 50 мм;
- 60 мм;
- 75 мм;
- 86 мм;
- 100 мм;
- 120 мм;
- 150 мм;
- 200 мм.
Чем больше промежутки, тем прозрачнее конструкция. Если помещение невысокое или нужно скрыть коммуникации, выбирают более частые решётки, 60 х 60 мм и меньше.
Нестандартная ячейка
Профили находятся на разном расстоянии друг от друга, образуя квадраты и прямоугольники. Получается рисунок в виде двойной или тройной клетки, ячеек, отличающихся по размеру. Они могут быть не только квадратными, но и вытянутыми. Подобный потолок привлекает больше внимания.
Разноуровневый потолок
Кассеты собирают из профилей разной высоты. Получается чёткий геометрический рисунок.
Блок одного уровня легко достать. Этот вид грильято удобен, когда часто нужен доступ за потолок (например, если там расположены коммуникации).
Ячейки-жалюзи
Профили создают рисунок вытянутых прямоугольников. Такой тип подходит для длинных и узких помещений. Ели ячейки расположить поперёк, комната зрительно расширится.
Рисунок создаёт декоративный эффект, который напоминает реечный потолок. Поверхность смотрится не так строго, особенно если подобрать нестандартный цвет.
Пирамидальные
Этот тип ячеек собирают из Y-образных профилей. Потолок получается менее прозрачным, пространство воспринимается более глубоким. Поверхность уменьшает количество шумов (примерно в 4 раза эффективнее стандартной).
GL15
Этот вид потолков грильято отличается габаритами профилей. Высота составляет 37 мм, а ширина — 15. Размеры ячеек такие же, как в стандартных решётках.
GL15 жалюзи
Для этого типа кассетного потолка используются такие же профили, как и в предыдущем случае. Но промежутки между ними не квадратные, а вытянутые.
Виды решеток
Использование обоев в клетку в интерьере
Алюминиевые профили для потолков грильято выпускаются крашеными (бюджетный вариант), лакированными невыцветающим химически стойким лаком, анодированными или фактурированными под иные материалы фотопечатью. По устройству вставных решеток потолки грильято делятся на:
- Стандарт – самые простые в работе и дешевые, эксплуатационные качества средние.
- Пирамида, или пирамидальные – прим. на 30% дороже стандартных, сложнее в монтаже, но функциональнее и эстетичнее.
- Жалюзи – с ячейками вытянутой формы. Не дешевле стандартных, т.к. металл на профили требуется толще. В основном предназначены для функционального применения.
- Многоуровневые – с этими имеет место изрядная путаница, см. ниже.
Стандарт
Стандартные решетки грильято набираются из профилей U-образного сечения. Точнее, сечения в виде перевернутого П, поз. 1 и 1а на рис. Чтобы базовый потолок сквозь решетку грильято стандарт не проглядывал явно, сторона ее ячейки должна быть не более 2-3% от высоты базового потолка, при ее значении до 3 м. Звуки грильято стандарт подавляет только распространяющиеся сверху вниз, на 6-10 дБ (в 2-3 раза).
Виды решеток грильято
Пирамида
Усеченная пирамида в данном случае только воображаемое заполнение ячеек грильято, поз. 2. Самый профиль решетки Y-образного сечения, поз. 2а. Просматриваемость запотолочного пространства много ниже (поз. 3б), поэтому сторона ячейки пирамидального грильято может быть 7-8% и более от высоты базового потолка. Шумоподавление сверху вниз на 14-18 дБ (5-8 раз), а снизу вверх на 8-12 дБ (2,5-4 раза). Монтаж требует навыка и внимания, чтобы случайно не погнуть полки Y.
Жалюзи
Грильято-жалюзи в больших залах позволяют хорошо и ненавязчиво зрительно организовать пространство. Напр., на поз. 3а направить по пути к двери, тем более что там и указатели повесить негде. За технически функциональными грильято-жалюзи (поз. 3б) можно, к примеру, спрятать широкие воздуховоды, обеспечивающие мощный поток при низком давлении. За столиком в кафе с такой приточно-вытяжной вентиляцией могут спокойно беседовать некурящий с заядлым курильщиком. Наконец, функциональность грильято-жалюзи возможна эстетически-декоративная, напр. для имитации деревянного реечного потолка. Обойдется грильято «под рейку» вряд ли дешевле дуба, зато потолок будет негорючим и не гниющим.
Многоуровневые
Снова нам понадобится рис. со схемой потолка грильято. Видите просечки вверху профилей-«пап»? В них можно вставлять дополнительные несущие элементы и следующие секции собирать со сдвигом вверх. Но применяется такая технология довольно редко: чтобы сформировать уступ хорошо заметной высоты, нужно много материала и труда. Сборка многоуровневых потолков грильято чаще осуществляется по комбинированной технологии:
- Собирают каркас для гипсокартонного многоуровневого потолка по базовой для него технологии, из C- и U- оцинкованных профилей;
- Обшивают ГКЛ вертикальные поверхности – боковины;
- В горизонтальных проемах монтируют несущие рамы грильято;
- В проемы несущих рам ставят решетки и оборудование потолка.
Еще одна путаница
Слово «грильято» можно считать шедевром рекламного дела, до того оно хорошо звучит, запоминается и ассоциируется. Не удивительно, что под тем же названием под заказ предлагаются фальшпотолки ничем не плохие, но конструктивно, технологически и по эксплуатационным свойствам потолку грильято не родственные. Напр., на поз. 1 рис. – натяжной потолок с поддерживающей декоративной решеткой. Она не даст провиснуть полотнищу, но с грильято здесь только внешнее сходство. Или, скажем, бескаркасный подвесной реечный потолок из гнутых металлопрофилей, поз. 2. Общего с потолком грильято у него только то, что оба алюминиевые. А многоуровневый гипсокартонный потолок с натяжными вставками, поз. 3, просто беззастенчиво эксплуатирует расхожий мем.
Образцы подвесных потолков не грильято, предлагаемых как грильято
Монтаж подвесного потолка Грильято: схема сборки ячеистой подвесной конструкции
Класснуть
Одним из вариантов современных подвесных конструкций является Грильято потолок – монтаж его вполне можно осуществить самостоятельно, а потому данная модель вполне может рассматриваться как приоритетная при отделке квартиры или небольшого офиса.
В статье мы постараемся максимально подробно описать конструкцию и разновидности потолков Грильято, а также приведем инструкцию по их монтажу.
Конструкция и разновидности
Схема устройства
На сегодняшний день подвесные потолочные конструкции могут похвастаться достаточно большой популярностью как среди мастеров, так и среди конечных потребителей. Связано это с тем, что помимо простоты монтажа, подвесной потолок закрывает потолочное перекрытие, скрывая все его недостатки.
Основные детали показаны на фото
Помимо этого за подвесной системой можно скрыть коммуникации – проводку, вентиляционные короба и т.д.
Потолок типа Грильято не является исключением: его характерные формы вы можете видеть в офисах, торговых центрах, а иногда и в жилых домах. Вот почему стоит разобраться в его конструкции и изучить технологию его монтажа своими руками.
Ячеистый потолок Грильято представляет собой подвесную систему из решетчатых панелей:
- Основа подвесной системы – объемные решетки из алюминиевого профиля или деревянных планок.
- Решетки собираются из реек особого профиля, соединенных между собой.
- За фиксацию конструкции на потолочном перекрытии отвечает особая подвесная система.
- Надежность большинства подвесных систем достаточно высока, что обеспечивает высокий уровень безопасности подобных потолков.
Варианты комплектации
Рынок подвесных конструкций весьма обширен, и потому потолки Грильято выпускаются в нескольких модификациях. Главной конструкционной особенностью является устройство потолочного профиля?
- У большинства моделей профиль производится из упрочненного алюминия путем холодной штамповки. U-образная форма профиля обеспечивает его высокие механические характеристики.
- Стандартная ширина деталей, из которых собирается решетка, составляет 10 мм, а высота колеблется в пределах от 30 до 50 мм.
Что касается размеров решетки, тони могут быть самыми разными: наиболее популярным является потолок Грильято 50х50, но встречаются разновидности с ячейками от 30х30мм, до 200х200 мм.
Чем больше размер ячейки, тем выше прозрачность потолка. Вот почему, если вы выбираете крупноячеистые потолки Грильято – монтаж должен проводиться исключительно на подготовленном и выровненном потолочном перекрытии, иначе будут видны все его дефекты.
Основные типы
Также выделяют несколько типов конструкций самого потолка:
Грильято жалюзи #8212 это хорошее решение для отделки потолка в месте прокладки коммуникаций. Применение подобного профиля облегчает доступ к потолкам и проходящим по ним проводам и трубам. Эффект жалюзи достигается путем применения профильных систем разной высоты (как правило, 30 и 50 мм).
Разноуровневые потолок также монтируется из профилей различной высоты. Четкое отделение секций создает необходимый дизайнерский эффект, потому разноуровневые потолки монтируются в основном в жилых и офисных помещениях.
Обсуждая варианты комплектации, нельзя не затронуть такой аспект как окраска подвесных модулей. С одной стороны, основным вариантом окраски у большинства производителей является белый Грильято, чуть реже встречаются серые и черные потолки. Но при желании (естественно, за дополнительную плату) возможна окраска панелей в любой цвет. Дороже всего стоят хромированные, золотые и панели под металл.
Технология установки
Подготовка потолочного перекрытия
Как мы отмечали выше, монтаж Грильято следует проводить на подготовленное потолочное перекрытие:
- С плит перекрытия удаляем остатки старой отделки.
- При необходимости выполняем ремонт, в частности расшивку и заделку трещин.
- Выравниваем перекрытие, после чего белим его или окрашиваем интерьерной краской.
- Готовим коммуникации, которые будут проложены за подвесной системой.
- По периметру помещения наносим разметку, отмечая уровень, на котором будет монтироваться решетка Грильято. Это можно сделать с помощью лазерного или водяного уровня.
Если планируется встроенная подсветка, то подключаем провода, к которым затем будут присоединены вмонтированные в решетку Грильято светильники.

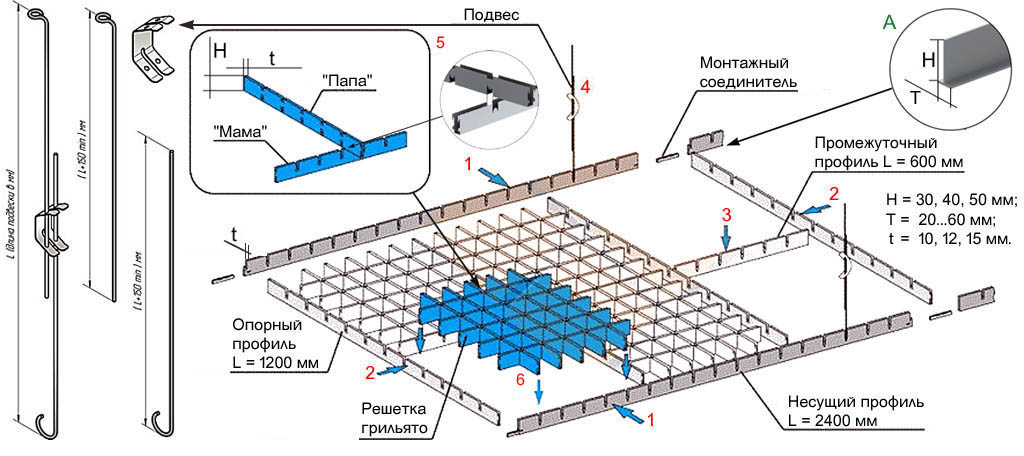

Как устроен грильято?
Устройство потолка грильято в общем похоже на подвесные потолки армстронг, см. след. рис., он нам понадобится еще не раз. По контуру помещения на определенной высоте монтируется поддерживающее обрамление из краевых L-образных профилей. Далее собирается силовая рама из продольных несущих, поперечных опорных и промежуточных соединительных профилей, в результате чего образуется решетка с ячеями стандартного размера 600х600 мм. Но в них не укладываются цельные плиты, а устанавливаются т. наз. решетки грильято – панели, собираемые заранее из тонкостенных металлопрофилей, с ячейкой 30х30, 40х40, 50х50, 75х75, 100х100, 150х150 или 200х200 мм. По перекрестьям профилей силовой рамы она подвешивается к базовому потолку также стандартными подвесами; подробнее о монтаже грильято см. далее.
Устройство потолка грильято
Технологически потолки грильято и армстронг отличаются прежде всего способами подрезки неполных панелей и светильниками. Обычные растровые осветители устанавливаются обычным же образом, в оставленные для них пустые проемы, поз. 1 на след. рис., также как и раструбы воздуховодов, испарители кондиционеров, динамики систем озвучивания для подвесных потолков и т.п. Но точечные светильники для потолков армстронг и натяжных в грильято не годятся, они там держаться не будут. В решетках грильято устанавливаются специальные спотлайты (в переводе – тот же точечный осветитель), под которые в собранных решетках просекаются проемы, поз. 2.

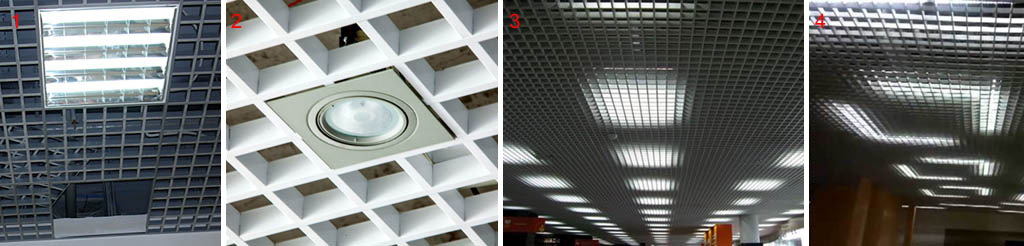

Светильники для потолков грильято
Что тут не так?
С потолками грильято связаны довольно распространенные заблуждения.
Первое, что особенно важно: они только лишь не создают в помещении дополнительной пожароопасности. Сами по себе грильято не пожаростойки и не огнестойки
Пожаростойкие конструкции должны выдерживать пребывание в очаге загорания заданное время без обрушения. Огнестойкие, кроме того, после нахождения в пламени должны сохранять прочность, физическую и химическую стойкость. Грильято делают из алюминия, который теряет прочность при +140, а плавится при +660 градусах Цельсия.
Второе, что утверждается во многих источниках, мягко говоря, не с полным пониманием сути дела, это что потолок грильято обеспечивает свободный доступ к коммуникациям. Просунуть руку с инструментом в дыру 200х200 или 150х150 мм, действительно, возможно, но о качественном выполнении работ по монтажу/ремонту трубы или проводки тут говорить не приходится, а о ТБ лучше и не заикаться.
Грильято обеспечивает осмотр запотолочного пространства без разборки потолка. Специалист со стремянки или подмостей на колесиках, подсвечивая себе фонариком, осматривает сквозь него до 30-45 м трассы в час. А если бы потолок был армстронг, то для того же пришлось бы привлекать на полдня-день бригаду рабочих для демонтажа и обратного монтажа покрытия. Что это значит для стоимости работ в производственных условиях, понятно. А собственно работы в запотолочном пространстве грильято производятся обычным порядком, после демонтажа панелей на обслуживаемом участке.
И куда же его?
По прочтении материала статьи у читателя может сложиться мнение, что место потолков грильято в больших общественных и производственных помещениях с высокими потолками. В целом это так, но и в частных строениях найдутся места, где потолок грильято пойдет на пользу.
Прежде всего, это прихожая. Испарения от промокшей одежды и обуви не огнеопасны и гипсокартонный подвесной потолок из влагостойкого ГКЛ не испортят, хотя потолок армстронг в данном месте может и «попухнуть». Но, скапливаясь в межпотолочном пространстве, санитарии с гигиеной всего жилья они отнюдь не улучшат. А обустройство потолка грильято в этом месте обойдется дешевле приточно-вытяжной вентиляции, которое в многоквартирных домах еще и технически невозможно.
В последнем случае потолок грильято поможет и завершить полноценное зонирование длинной, узкой и унылой прихожей-коридора. Ключевой элемент здесь арка, но грильято отлично дополнит дизайн прихожей до приглядности. В таком случае для ближней ко входу секции лучше подойдет грильято стандарт, а за аркой – жалюзи, ориентированные по проходу.
Второе место может обойтись вообще без фальшпотолка, но, если ему там быть, то только грильято. По тем же причинам, что и в цехах, где применяются ЛВЖ: место это – благоустроенный гараж или, скажем, мастерская автомеханика-индивидуала.
Что касается ванной и туалета, то грильято, конечно, влагостоек. Но конденсат на него падает, как и на любой металл. Не чистый дистиллят, а с захваченными из воздуха частицами пыли. От этого колер грильято со временем блекнет, причем пятнами. В общем, если под потолком мест общего пользования проходит лежак канализации верхнего этажа или водопроводные трубы, то здесь нужен потолок грильято свободнонесущий, чтобы решетки легко снимались для чистки. В противном случае лучше рассмотреть вариант влагостойкого моющегося покрытия базового потолка.
В жилых комнатах потолок грильято не обязателен, но и не противопоказан. Эстетические ограничения на него в таких местах налагает их малая высота, вследствие которой возможен непроизвольный взгляд на потолок под довольно крутым углом. Чтобы грильято в квартире смотрелся как полноценный модуль декора, его нужно дополнять сплошными вставками и/или обрамлением по контуру. Тогда потолок грильято будет способен украсить помещение не только современных лаконичных стилей оформления, но и таких традиционных, как рустик, кантри, колониальный, ампир, см. рис.
Потолки грильято в жилых помещениях
Технические характеристики подвесного потолка Грильято
- Легкость. Алюминий — легкий металл, поэтому вес потолка в расчете на 1 м2 варьируется от 2-х до 6-ти кг. Он зависит от размеров профиля и ячейки.
- Экологичность. Металл не выделяет токсичные вещества.
- Негорючесть. Изделия не способствуют распространению огня.
- Высокая пластичность. Она позволяет раскатывать его в очень тонкие пласты, например, фольгу. Такое свойство разрешает качественно производить профили разной толщины и конфигурации.
- Противостояние коррозии. Алюминий не подвержен коррозии, что позволяет продлить срок службы декоративного покрытия и всей конструкции в целом.
- Толщина алюминиевой ленты, из которой производят П-образные профили для фальшпотолка Грильято, находится в диапазоне 0,32-0,5 мм.
- Ширина профиля варьируется от 0,5 см до 2,4 см, высота — от 3 до 5 см.
- Размеры ячейки имеют множество вариантов и зависят от пожелания заказчика и выбранного им вида потолка Грильято. Наиболее востребованный вариант — 10 см. Минимальный размер — 3 см, максимальный — 20 см.
