Замена лампы дневного света в потолочном светильнике

Выключатели с подсветкой

Такие выключатели очень удобны в использовании, но часто не сочетаются с современными лампами. Лучше всего они подходят для ламп накаливания. Их недостатком является то, что светодиодная лампочка может временами вспыхивать в темноте, что не совсем удобно, особенно в спальне.

Происходит это из-за того, что в устройстве таких светильников предусмотрен выпрямитель, преобразующий переменное напряжение в постоянное. Чтобы сглаживать пульсации, в выпрямитель встроен конденсатор, который имеет свойство накапливать в себе заряд во время работы светильника.

Поэтому, когда светодиодная лампа подключена к выключателю с подсветкой, она тускло светится, а иногда и мерцает, даже когда отключена. Исправить это можно несколькими способами:

• убрать подсветку с выключателя;
• проверить правильность монтажа проводки;
• параллельно подключить лампу накаливания, чтобы ток проходил не сквозь выпрямитель, а через нить накала;
• параллельно подключить шунтирующий резистор, чтобы конденсатор не накапливал заряд;
• использовать светодиодную лампу, специально предназначенную для но следует учитывать, что такие лампы разгораются достаточно долго и имеют более высокую стоимость.

Замена галогенной лампы

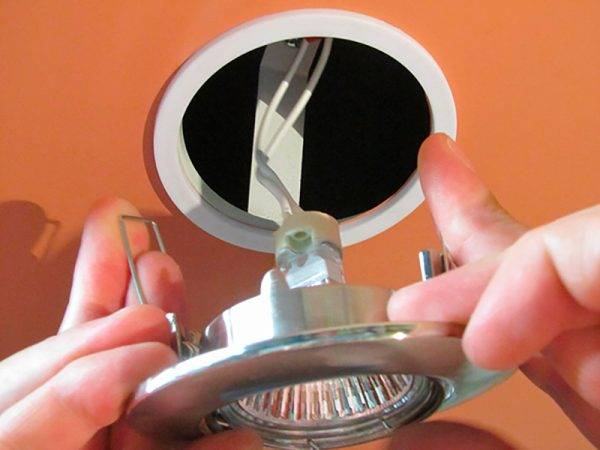

Замена точечных светильников галогенного типа практически ничем не отличается от таких же действий с любыми другими источниками света. Перед заменой галогеновой лампочки следует отключить электропитание в квартире

Затем осторожно снять крепление, удерживающее светильник, извлечь из патрона лампу и установить на это же место новую

При замене галогенной лампы нужно помнить, что нельзя касаться ее стеклянной поверхности. Дело в том, что галогенные источники света работают при высоких температурах, и если на поверхность колбы попадет немного жира с пальцев, неизбежен перегрев лампочки и выход ее из строя. Если касание все же произошло, нужно тщательно протереть затронутые поверхности спиртом.

Виды ламп для подвесных потолков

Чтобы сменить вышедшее из строя изделие на приборе освещения, необходимо разобраться с типами ламп, которые могут в них использоваться.

Лампы накаливания

Это самый первый источник искусственного освещения, которым люди пользуются больше века. Такие элементы для приборов, расположенных на подвесных потолках, считаются неэффективными, так как в свет преобразуют всего лишь 2 % потребляемой энергии. Другой существенный минус связан с сильным нагревом корпуса. Высокие температуры выделяют значительное тепло, которое поступает в не вентилируемое пространство между базовым потолочным основанием и поверхностью декоративной конструкции.

Из-за сильного нагрева лампы накаливания нельзя устанавливать на натяжные потолки, поскольку пленка ПВХ начнет быстро плавиться. Поэтому применять их здесь можно только в классических люстрах, располагая на удалении от декоративного полотна.

Также такие лампы обладают значительными габаритами, а длина элементов может достигать 15 см. Следовательно, они являются не лучшим вариантом для подвесных потолков. Среди такого многообразия минусов можно выделить только два преимущества: бюджетную стоимость и возможность бесперебойной работы в помещениях с повышенной влажностью или низкими температурами.

Галогенные

До того, как натяжные потолки приобрели популярность, данные лампы устанавливали только в прожекторах и фарах транспортных средств. Однако с течением времени они себя хорошо зарекомендовали, и теперь очень часто применяются для освещения подвесных потолков. Им свойственны следующие преимущества:

• обладают длительным эксплуатационным сроком (до 10 лет);
• сразу набирают мощность после включения;
• широкий цветовой ассортимент;
• особый спектр освещения, насыщающий лучи;
• возможность регулирования угла освещения.

При помощи галогенных ламп на потолках из пленки ПВХ получится создать удивительный дизайн.

• потребляют много энергии;
• выделяют большое количество тепла;
• требуют установки дополнительной вентиляции в помещении;
• довольно дорого стоят.

Но все недостатки окупаются длительным эксплуатационным сроком, в течение которого не придется беспокоиться о выходе источника освещения из строя и его замене.

Энергосберегающие

Их название говорит само за себя. Основное преимущество таких элементов – потребление небольшого количества энергии в процессе работы. К таким источникам относятся и люминесцентные лампы.

Обладают следующими преимуществами:

• экономичность;
• компактность;
• многообразие дизайнов.

Главный недостаток – недолговечность, которая уменьшается пропорционально количеству включения и выключения лампочки. Чем больше таких манипуляций с ней будет проведено, тем скорее она придет в негодность. Для таких изделий нежелательны и частые перепады напряжения, которые негативно сказываются на их работоспособности. Однако, при правильной эксплуатации срок бесперебойной работы элемента достигает 5 лет.

Эти лампы не рекомендуется устанавливать в светильники для освещения помещений с высокой влажностью.

Светодиодные

Самый новый источник искусственного освещения, который за короткое время успел завоевать признание и популярность среди потребителей, благодаря следующим преимуществам:

долгий срок службы (более 10 лет); экономичность

По данному показателю светодиодные лампы соответствуют люминесцентным элементам; свет, излучаемый ими, не оказывает раздражающего действия на глаза; специальные контроллеры, которые идут в комплекте или приобретаются отдельно, позволяют регулировать интенсивность освещения, менять его оттенки; с помощью светодиодов можно организовать в комнате направленное освещение, акцентируя внимание на определенной зоне

Главный минус заключается в их высокой стоимости.

Такие светильники могут быть выполнены:

• в виде самостоятельного устройства полностью готового к работе. Тогда при выходе из строя светодиода, придется полностью менять прибор, так как вставить новую лампочку не получится;
• в виде корпусного светильника, в котором существует возможность замены неисправного источника освещения.

Отдельно стоит упомянуть светодиодную ленту, применяемую в качестве декоративной подсветки или для дополнительного освещения конкретной зоны в помещении.

Таким образом, для точечных светильников на подвесном потолке лучше использовать галогенные, люминесцентные или светодиодные лампочки.

Можно ли проверить работоспособность компонентов?

Если вы собрались подключать светильник, то вы должны быть уверены в его исправности. Для этого нужно обзавестись тестером и измерить сопротивление нитей накаливания на катодах. Сопротивление должно быть не более 10 Ом.

Ваш тестер показывает бесконечное сопротивление? Не торопитесь избавляться от лампочки, ведь ее можно использовать еще немного, благодаря режиму холодного запуска.

Обычно, контакты на стартере в состоянии спокойствия разомкнуты, а обкладки конденсатора не проводят постоянный ток. Это значит, что при измерении сопротивления прибор должен выдать до сотни МОм. Когда вы касаетесь щупами тестера до выводов дросселя, то значения сопротивления должны плавно уменьшаться до константы в пределах нескольких десятков Ом.

Также о неисправности дросселя говорит мгновенное перегорание только что вмонтированной лампы. К сожалению, тут при помощи мультиметра ну никак не справится.

Лампы дневного света широко распространились в течение последних нескольких десятилетий. Хотя на рынке появились более продвинутые источники света, люминесцентные лампочки по-прежнему популярны благодаря своей экономичности и качественному освещению. Однако любая техника ломается, поэтому со временем понадобится замена люминесцентных ламп. О том, как поменять лампу дневного света, пойдет речь ниже.

Разновидности цоколей и особенности замены лампочек с ними

Цоколь является важным элементом, необходимым не только для крепления в патроне, но и для подвода тока к электродам прибора. В люминесцентных лампах применяются 3 вида оснований-цоколей:

• Е14 – миньоны с винтовой резьбой;
• Е27 – среднеразмерные резьбовые, чуть больше по размеру, чем Е14;
• G (5, 13, 23) – штырьковые.

Подвиды последних различаются расстоянием между контактами.

G5 и G13

Люминесцентные лампы этого вида чаще всего применяются для осуществления локальной подсветки, например, зеркал в ванной или потолочных светильников в кухонном пространстве. Цоколи G5 и G13 отличаются друг от друга только размерами. Алгоритм монтажа и демонтажа ламп, оборудованных ими, будет одинаков.

Для начала необходимо приобрести люминесцентную лампу соответствующей модели на замену. Если точные характеристики невозможно установить самостоятельно, то прибор можно взять с собой в магазин, где продавец подберет его аналог.

Затем можно приступать к демонтажу, заранее отключив электричество. Для этого понадобится снять плафон. Если он выполнен в виде решетки, как у большинства офисных ламп дневного света, то достаточно открутить винты или отвести защелку, после чего аккуратно потянуть ее вниз.

Далее выкручивается лампочка посредством поворота ее вокруг своей оси на 90°. Для удобства стоит взять колбу двумя руками ближе к ее краям. Применив малое усилие легко вытянуть лампу из патрона.

Замена осуществляется путем завода нового прибора в патрон до упора и последующим поворотом на те же 90° вокруг своей оси. После чего необходимо проверить работу люминесцентной лампочки посредством ее включения-выключения.

Если прибор не работает, то следует проверить дроссель и стартер, возможно проблема в этих компонентах. Однако в этом случае специалисты рекомендуют заменить сразу весь светильник, так как ремонтные работы будут стоить примерно столько же сколько и новый осветительный прибор.

Этот подвид чаще всего используется при оборудовании настенных светильников. Замена в этом случае происходит следующим образом:

• отключается электричество;
• выкручивается лампа, посредством оттягивания ее в сторону плафона и извлечения из фиксирующего зажима (требует аккуратности для того, чтобы избежать повреждения скобы-фиксатора);
• устанавливается новая лампа, прижимая торец колбы и вставляя ее в фиксатор.

После необходимо проверить работу прибора дневного света в светильнике, посредством его включения-выключения.

Светильники с электромагнитным ПРА

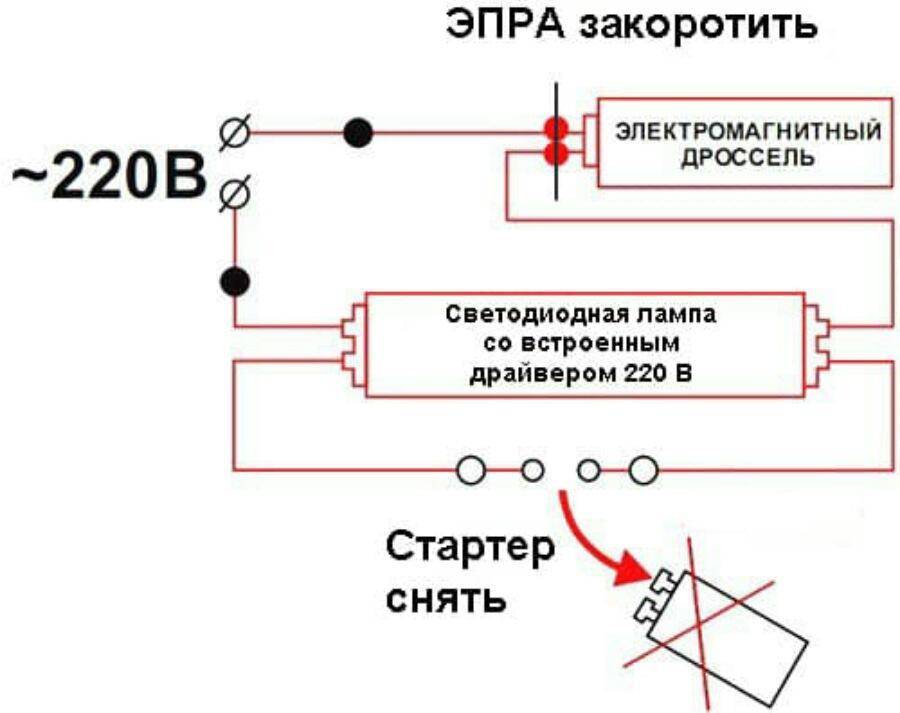

При переделке люминесцентного прибора в светодиодный обратите внимание на его конструкцию. Если переделываете старую лампу времен Советского Союза со стартером и электромагнитным ПРА (пускорегулирующий аппарат), модернизация практически не требуется

Первый шаг – вытащите стартер, подберите светодиод необходимого размера и вставьте в корпус. Наслаждайтесь ярким и экономным освещением.

Если не демонтировать стартер, замена люминесцентных ламп на светодиодные может привести к короткому замыканию. Дроссель убирать не обязательно. Потребляемый ток светодиода – в среднем 0,15 А; деталь будет служить в роли перемычки.

Как установить новую

Установка обычно является по технологии полной противоположностью изъятию.

• Варианты с резьбой вкручиваются в патрон по часовой стрелке до чувствительного упора. Не усердствуйте с вкручиванием, чтобы не лопнула лампочка или не треснул патрон. Так же выполняется замена галогеновых ламп.
• Длинные лампы контактами вставляются в щели, из которых старая лампа была извлечена. После этого лампа руками проворачивается по своей оси на 90 градусов до характерного щелчка.
• Лампочки в потолочных и прочих встроенных светильниках обычно просто вставляются обратно до щелчка пружины, ни на какие рычажки для этого нажимать не нужно. С помощью подобных механизмов выполняется замена точечных потолочных светильников.
• После установки убедитесь в том, что лампа надежно закреплена в своем гнезде и не болтается в нем, это особенно актуально для замены ее в точечном светильнике.
• Попробуйте включить светодиодную или другую установленную лампу – обязательно отвернитесь от нее, а для всех присутствующих дайте команду «свет», чтобы они тоже не смотрели. Берегите глаза при включении новых ламп – бывали случаи, когда они, бракованные, лопались с первым включением.

Порядок замены

Галогеновые часто используют из-за их большого срока эксплуатации, теплоотдачи, не большой восприимчивости к скачкам напряжения. Но они тоже могут перегореть, из-за чего светильник не будет работать. Починить его можно, поменяв галогенную лампу на новую.

Для этого необходимо:

• Отключить осветительный прибор и снять плафон, чтобы добраться до лампы. Перед сменой ей необходимо дать остыть.
• Взять ее, надавить одним концом в патрон, а другой — потянуть на себя. После, колба освободится.
• Купить новую лампочку подходящих параметров. Следует помнить, что ее нельзя трогать голыми руками. Обычно, она продается, обернутой в полиэтилен. После установки нужно не забыть снять пленку.
• Один конец колбы надавить на патрон, вставив другой в противоположный патрон. Если она шатается, неплотно держится, значит стоит проверить целостность прижимных контактов. Если они подгорели и их нельзя починить, то нужно заменить патрон.
• Подключить прибор к электросети. Если все работает, как и прежде, то можно вернуть плафон на обратное место.

При смене необходимо работать в перчатках, потому что жирные отпечатки пальцев остаются на лампочке, нарушая ее целостность, сокращая срок службы. Ее стеклянные части стоит обернуть бумажной салфеткой, чтобы уберечь от жирных пятен, потому что к ним нельзя прикасаться голыми руками.

Вытащить патрон из светильника и установить лампочку с подходящим цоколем. Убедиться, что она крепко держится и включить электричество. После этого светильник начнет вновь работать и освещать комнату.

Как работает люминесцентная лампа

Люминесцентные лампы состоят из цоколя, пускорегулирующего аппарата и колбы с электродами. Также в колбе находится инертный газ или пары ртути, а внутренняя поверхность покрыта люминофором. Люминофор преобразует ультрафиолетовое излучение в видимый свет. Причем энергии на это тратится гораздо меньше, чем в стандартной лампе накаливания (ЛН).

В продаже представлено большое количество ЛЛ с разными оттенками, в зависимости от люминофора. Обычно ЛЛ имеют вид трубки, подключенной с двух сторон к патрону осветительного оборудования.

Современные бытовые модели выпускаются со стандартными винтовыми цоколями, к которым подсоединена прямая трубка или спираль. Иногда используются цоколи в виде штырьков.

Напряжение, подаваемое на электроды разогревает их. Испускаемые электроны вступают во взаимодействие с парами ртути и создают невидимое глазу ультрафиолетовое (УФ) излучение. Оно и заставляет люминофор испускать белое свечение.

Меняем перегоревшую лампу

Если вся проблема заключается лишь в замене лампы, без какого-либо включения электронных деталей, то нужно просто следовать этим рекомендациям по замене:

Разберите светильник

С особой осторожностью проверните трубку по ее оси.
Когда вы повернете стеклянную трубку на 90 градусов, ее можно опускать вниз, для того чтобы контактные площадки прошли через отверстия в держателях.
Новую лампу нужно расположить так, чтобы контактные соединения находились в вертикальной плоскости и спокойно входили в прорези. После этого трубку вкручивают в обратном направлении.
Запустите питание и удостоверьтесь в работоспособности прибора освещения, верните на место рассеивающий плафон.

Замена лампочки накаливания

Перед тем, как вы будете начинать процесс замены лампочки, убедитесь, что не поступает вообще. Для этого в распределительном щитке переместите тумблер автомата в состояние «выкл».

После того, как совершите это действие, обязательно проверьте, на самом ли деле квартира обесточена, поскольку иногда в распределительных щитках бывает сложно разобраться, а отметок никаких там нет.

Совет: перед выключением электричества проверьте, не включены ли какие-либо приборы, ведь они могут пострадать или даже сгореть.

Мощность ламп измеряется в Ваттах, и обычно для простой подойдет лампа с мощностью 100 Ватт.

Как поменять лампочку правильно:

• для замены лампочки выкрутите старую лампу против движения часовой стрелки;
• вкрутите новую лампу по часовой стрелке, при этом не применяйте много усилий при вкручивании, ведь можно повредить и лампу, и светильник;
• включите тумблер в распределительном щитке;
• включите переключатель обычного выключателя.

Если лампа меняется в люстре, не нужно стоять под ней во время первого включения. Внешне лампа может быть исправной, но на самом деле иногда встречаются бракованные лампы. При первом включении такие устройства могут взорваться и поранить вас осколками.

Выбор светодиодных ламп для замены

При выполнении работ по замене важно правильно выбрать тот осветительный прибор, который необходимо установить. Светодиодные лампы выпускают в широком ассортименте

Если планируется демонтировать прежнюю полностью, то выбор новой основывается на предпочтениях владельца. В том случае, если вместо прежних трубчатых резервуаров планируют поставить внешне похожие нужно выбрать подходящую модель.

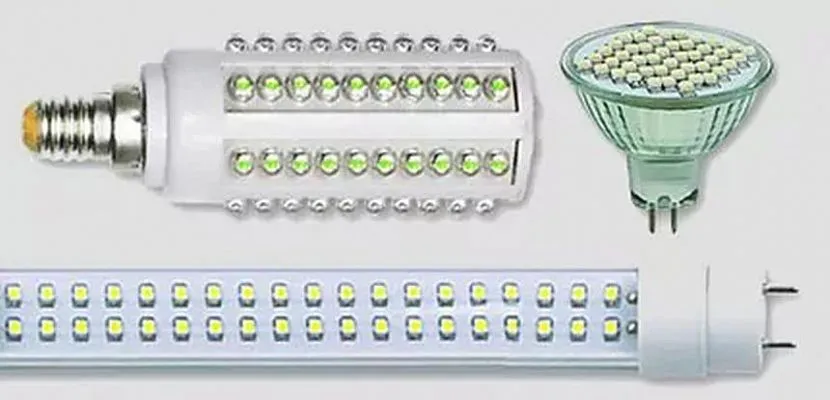

У таких ламп существуют различные типоразмеры, в том числе колбы и трубки. Для замены люминесцентной ламы подойдёт тип Т8. Такая лампа имеет цилиндрическую форму (диаметр 25,76 мм с цоколем G13). Маркировка G13 означает следующее: G подразумевает наличие штыревых контактов, 13 соответствует расстоянию между ними, которое выражено в миллиметрах.

Она представляет собой пластмассовую трубку, внутри которой имеется тонкая и длинная плата их гетинакса. На ней установлены светодиоды и драйвер. Существует два типа таких колб — длиной 600 и 1500 мм.

При установке необходимо учитывать то, что освещение является направленным. Обычно допустимо повернуть лампу на угол до 35 градусов, но эта возможность имеется не во всех моделях. В некоторых из них для поворота придётся переустанавливать патроны в новое приложение.

Существует большое разнообразие светодиодных лампИсточник sovet-ingenera.com

Алгоритм замены

Снять заменить лампу дневного света цоколем G5 и G13 следует таким образом:

1. Отключить светильник и электричество.
2. Отсоединить плафон или решетку. В моделях с одной лампой плафон может быть зафиксирован на самой лампочке. Чтобы его снять, нужно за него аккуратно потянуть.

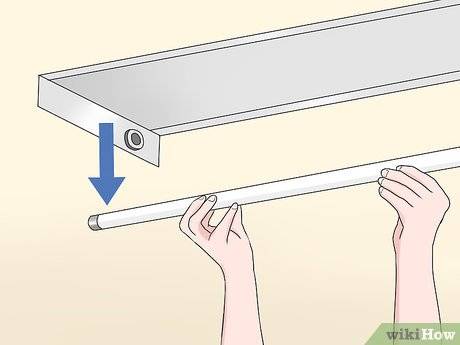

3. Достать лампу. Нужно двумя руками с обеих сторон взяться за нее и провернуть вокруг оси на 90 градусов в любую сторону. Затем нужно аккуратно потянуть ее от светильника и вытащить.
4. Установить новую лампу с такими же размерами и мощностью. Оба конца нужно вставить в патрон и повернуть на 90 градусов вокруг оси в любом направлении. О фиксации можно судить по легкому щелчку.
5. Проверить работоспособность.

Замена лампочки встраиваемых светильников (с цоколем типа Е):

1. Отключить подачу электричества.
2. Поддеть отверткой изолирующее кольцо.
3. Вытащить осветительный прибор.
4. Снять защитный корпус, поменять лампочку.

Заменить источник света с цоколем G23:

1. Выключить электроэнергию на щитке.
2. Положить светильник на стол, повернуть плафон к верху и снять его.
3. Убрать лампочку, аккуратно вытягивая ее в направлении от плафона за край колбы.
4. Поставить новую лампочку цоколем в патрон нажать на торец колбы до полного упора.

Важно аккуратно снимать колбу с пластикового фиксатора. Его легко сломать, но на работоспособность изделия он не влияет

Типы цоколей

Важный параметр для источника освещения — тип цоколя. Существует три вида цоколей — винтовой, байонетный и штыревой. Каждый из них — со своим диаметром и методом крепления.

Наиболее известный и широко распространенный тип цоколя — винтовой. Он используется в лампах накаливания. Байонетный разъем — это фактически подвид винтового, он представляет собой выступы на разъеме и пазы на патроне. Штыревые цоколи стали популярны в последнее время в связи с распространением галогенных и светодиодных светильников. На рынке представлены семь различных модификаций штыревых разъемов.

На рисунке показаны встречающиеся типоразмеры штыревых цоколей.

С демонтажем патронов и установкой перемычек

Другой метод более скрупулезный, зато не требует никаких лишних затрат.

Снимаете боковые крышки со светильника

Делать это нужно осторожно, т.к. в современных изделиях защелки сделаны из хрупкой и ломкой плас class=»aligncenter» width=»720″ height=»653″

После чего, можно демонтировать контактные патроны. Внутри них расположены два контакта, которые изолированы друг от друга.

Такие патроны могут быть нескольких разновидностей:

Все они одинаково подходят для ламп с цоколем G13. Внутри них могут быть пружинки.

В первую очередь они нужны не для лучшего контакта, а для того, чтобы лампа не выпадала из него. Плюс за счет пружин, идет некоторая компенсация размера длины. Так как с точность до миллиметра, изготовить одинаковыми лампы не всегда получается.

К каждому патрону подходят два провода питания. Чаще всего, они крепятся путем защелкивания в специальных без винтовых контактах.

Проворачиваете их по часовой и против часовой стрелки, и приложив усилие вытаскиваете наружу один из них.

Как уже говорилось выше, контакты внутри разъема изолированы друг от друга. И демонтируя один из проводков, вы фактически оставляете не удел одно контактное гнездо.

Весь ток теперь будет течь через другой контакт. Конечно, все будет работать и на одном, но если вы делаете светильник для себя, имеет смысл немного усовершенствовать конструкцию, поставив перемычку.

Благодаря ей, вам не придется ловить контакт, проворачивая светодиодную лампу по сторонам. Двойной разъем обеспечит надежное соединение.

Перемычку можно сделать из лишних проводов питания самой лампы, которые у вас обязательно останутся в результате переделки.

Тестером проверяете, что после монтажа перемычки, между ранее изолированными разъемами есть цепь. То же самое проделываете со вторым втычным контактом на другой стороне светильника.

Главное проследить, чтобы оставшийся провод питания был уже не фазным, а нулевым. Остальное выкусываете.

Замена галогенной лампы

Замена точечных светильников галогенного типа практически ничем не отличается от таких же действий с любыми другими источниками света. Перед заменой галогеновой лампочки следует отключить электропитание в квартире

Затем осторожно снять крепление, удерживающее светильник, извлечь из патрона лампу и установить на это же место новую

При замене галогенной лампы нужно помнить, что нельзя касаться ее стеклянной поверхности. Дело в том, что галогенные источники света работают при высоких температурах, и если на поверхность колбы попадет немного жира с пальцев, неизбежен перегрев лампочки и выход ее из строя. Если касание все же произошло, нужно тщательно протереть затронутые поверхности спиртом.

Преимущества светодиодов

Люминесцентные виды — это современная модификация всем знакомых ламп дневного света. Они имеют недостатки:

• внутри колбы присутствует небольшое количество вредной ртути;
• запуск люминесцентных ламп возможен только с ЭПРА (электронный пускорегулирующий аппарат);
• при работе происходит мерцание, заметное невооруженным глазом, вредное и в некоторых ситуациях опасное;
• утилизация вышедших из строя ламп производится только специализированными организациями;
• во время работы светильник может издавать звук;
• цветопередача энергосберегающих устройств не качественная, свет имеет мертвенный, неестественный оттенок.

Светодиодные конструкции лишены этих недостатков полностью. Лед-светильник обладает следующими преимуществами:

• полная экологическая безопасность;
• ровный, не мигающий свет;
• лампа включается мгновенно, без задержек;
• широкий выбор цвета свечения, от холодного синего до теплого красного;
• прочная колба, устойчивая к внешним воздействиям.

Как только цены на светодиодные лампы снизились до приемлемого значения, пользователи активно начали производить замену на этот тип светильников.

А нужно ли менять люминесцентные лампочки на LED-лампы?

На сегодняшний день можно уверенно сказать, что LED-лампочки любого форм-фактора практически по всем показателям превосходят люминесцентные аналоги. Причём светодиодные технологии продолжают прогрессировать, а значит, изделия на их основе будут ещё более совершенными в будущем. В подтверждение сказанного ниже приведена сравнительная характеристика двух видов трубчатых ламп.

Люминесцентные лампы Т8:

• наработка на отказ составляет порядка 2000 ч. и зависит от количества включений, но не более 2000 циклов;
• свет распространяется во все стороны, в связи с чем они нуждаются в отражателе;
• постепенное увеличение яркости в момент включения;
• пускорегулирующий аппарат (ПРА) служит источником сетевых помех;
• деградация защитного слоя со снижением светового потока на 30%;
• стеклянная колба и пары ртути внутри неё требуют бережного отношения и утилизации.

Светодиодные лампы Т8:

• срок службы не менее 10 тыс. ч. и не зависит от частоты вкл./выкл.;
• имеют направленный световой поток;
• мгновенно включаются на полную яркость;
• драйвер не оказывает влияния на электросеть;
• потеря яркости не превышает 10% за 10 тыс. часов;
• имеют значительно меньшую мощность электропотребления;
• полностью экологически безопасны.

Кроме того, светодиодные лампы Т8 обладают вдвое большей светоотдачей при равном энергопотреблении, реже выходят из строя и имеют гарантию от производителя. Возможность размещения внутри колбы разного количества светодиодов позволяет добиться оптимального уровня освещённости. Это означает, что взамен люминесцентной лампы Т8-G13-600 мм на 18 Вт можно установить светодиодную лампу такой же длины на 9, 18 или 24 Вт.

Взвесив все «За» и «Против», можно сделать вывод, что переделка люминесцентного светильника под светодиодную лампочку полностью оправдана, как с технической, так и с экономической точки зрения.

Возможные неисправности люминесцентных светильников, их устранение

Если осветительный прибор зажигаться даже не пытается, необходимо перед тем, как искать в нем неисправность, измерить наличие на входных клеммах напряжения. В случае его присутствия последовательность действий следующая:

1. Лампы необходимо легонько прокрутить по оси. Если установка произведена правильно, ее контакты будут расположены параллельно плоскости осветительного прибора. Данное положение можно установить по максимально создаваемому усилию при вращении лампы, можно запомнить первоначальное расположение изделия относительно пространства.
2. Произвести замену стартера. При вызове профессионального мастера, у него всегда в наличии комплект запасных стартеров для люминесцентных ламп. Для проверки также можно воспользоваться стартером соседнего работающего устройства.
3. Проверить лампы на исправность. В приборах с использованием двух ламп, они имеют последовательное подключение, общий дроссель и стартер. Четырехламповые люминесцентные приборы освещения – это объединенные в одном корпусе два двухламповых устройства. При поломке одной лампочки вторая также гаснет.
4. Чтобы проверить исправность лампы, необходимо ее поменять на исправное изделие или замерять сопротивление нитей накаливания при помощи мультиметра, которое должно составлять не более десятка Ом. Если ламповая колба изнутри почернела, это еще не говорит о поломке, но проверить ее стоит в первую очередь.
5. Лампа, стартер исправны, значит нужно проверить сопротивление дросселя, которое должно быть не более 100 Ом. Для этого используется мультиметр. При помощи отвертки-индикатора можно проверить наличие на дросселе фазы. Если она присутствует на входе, значит должна быть на выходе. При наличии сомнений дроссель стоит заменить новым.
6. Проверка исправности электропроводки самого люминесцентного светильника. Нужно внимательно осмотреть соединительные контакты ламповых патронов, стартера, дросселя. Для удобства, безопасности выполнения данной процедуры светильник рекомендуется демонтировать с потолка, произвести проверку на столе.

Схема подключения люминесцентной лампы

Если осветительное устройство 2х18 W пытается безуспешно засветиться, то искать причины неисправности необходимо последовательно: в стартере, самой лампе, дросселе, так как в подобной ситуации существует равный процент вероятности выхода из строя любого из этих элементов.

В случае снижения яркости светового потока, лампу нужно менять.

Полезные советы

Сменить лампочку на новую несложно, придерживаясь таких рекомендаций:

Если в подвесном потолке есть зеркальные элементы, понадобится особая осторожность, чтобы не повредить поверхность. Натяжные потолки также чувствительны к механическим воздействиям.
Чтобы добиться гармонии в передаче света, рекомендуется использовать однотипные источники света, даже лампочки одной модели

Если для освещения комнаты не удается найти нужную лампочку, лучше заменить все источники света в помещении. В противном случае освещение будет неравномерным и раздражающим зрение. Поэтому рекомендуется покупать светильники с запасом, чтобы из-за одной лампочки не приходилось менять в комнате все остальные.
Если в потолке предусмотрен монтаж светодиодов, но их суммарной мощности недостаточно, рекомендуется вместо стандартных лампочек с желтым свечением приобрести устройства белого цвета. Яркость освещения таких ламп субъективно выше, а мощность их одинакова.
Чтобы источник света служил подольше, не стоит при установке браться за него голыми руками. Рекомендуется воспользоваться перчатками или чистой сухой тканью.
Натяжные потолки не слишком совместимы с мощными светильниками. Чтобы не повредить материал, желательно избегать установки лампочек мощнее 35 Вт.

Чтобы встроенные в потолок источники света служили как можно дольше, рекомендуется соблюдать такие правила:

1. Количество светильников рассчитывать заранее. Если нагрузка будет слишком велика, лампы быстро придут в негодность.
2. Не стоит экономить на освещении. Качественная продукция стоит дороже, но окупается надежностью в эксплуатации.
3. Электропроводка и патроны — не менее важный элемент освещения, чем лампы. К их покупке и установке нужно относиться со всей серьезностью.
4. Лампы не должны чрезмерно перегреваться. Даже если в квартире установлена дорогая световая техника, ей нужны технологические перерывы в работе.

Замена лампочки — простейшая операция, доступная даже начинающему домашнему мастеру. Но и она требует внимания, аккуратности и последовательности.

Как установить светодиодную лампу вместо дневной напрямую

Схема подключения трубчатой светодиодной лампы не имеет дополнительных элементов, так как в ее корпус уже вмонтирован драйвер для запуска.

Устройство линейной светодиодной лампы.

Формат светодиодной трубки T8 соответствует колбе дневного света 600, 900, 1200, 1500 мм длиной. В зависимости от производителя существует два вида их подключения:

1. Фаза и ноль подаются на два контакта с одной стороны.
2. Фаза и ноль расположены на противоположных концах трубки.

Чаще встречается второй тип устройства. При этом, если в газоразрядке между двумя штырьками установлена нить накала для предварительного разогрева паров ртути перед запуском, то в LED-трубке второго типа контакты соединены между собой перемычкой. В трубке первого типа перемычки на незадействованной стороне выполняют крепежную функцию. Для переделки дневного светильника на новый тип источника света необходимо:

1. Отключить подачу электроэнергии на защитном автомате.
2. Снять корпус светильника.
3. Извлечь старые стеклянные колбы.
4. Снять защитную крышку для доступа к внутренней схеме.
5. Извлечь дроссель, стартер, ЭПРА, отсоединив их от проводников или перекусить провода кусачками. Эти элементы конструкции не понадобятся.
6. Убрать все лишние провода, оставив только два, идущие к патронам на корпусе.
7. Подсоединить противоположные патроны напрямую к фазе и нулю.
8. Выходящие два провода подключить к вилке, установить светодиодные трубки и сделать пробный запуск.

На патроне G13 можно установить перемычку между парными контактами, но это не обязательно, так как наличие перемычки на самой лампе гарантирует контакт при подаче напряжения на один из штырьков. Если патрон установлен так, что контакты расположены вертикально, а конструкция LED-трубки не имеет поворотного механизма, то патрон необходимо переместить в горизонтальное положение. Для этого придется просверлить крепежные отверстия под болты и прикрутить патрон в другом положении. Если в светильник устанавливается несколько трубок, то лампы подключаются также напрямую параллельным соединением.

Схема подключения ламп с цоколем G13.

Желательно к каждой паре патронов подводить отдельную пару проводов. Дроссель или ЭПРА можно не извлекать, главное — отсоединить их от схемы, но их вес значительно утяжеляет конструкцию, да и в дальнейшем они могут пригодиться для ремонта других устройств. Возможна переделка путем извлечения стартера и отсоединения дросселя с установкой перемычки вместо ЭПРА, как на рисунке.

Подробный обзор модернизации светильника представлен на видео:

Особенности работы с натяжными и подвесными потолками

Для замены светильника в подвесном потолке нужно вначале удалить кольцо-фиксатор, представляющее собой проволочную пружинку. Делать это нужно аккуратно, так как пружинка может выскользнуть из пальцев и потеряться

После этого слегка покачивающими движениями осторожно извлечь лампочку из цоколя, чтобы не раздавить ее или не повредить потолочную поверхность

Существуют также лампы без скобок. Они оснащаются резьбовыми цоколями. Чтобы вытащить такой светильник из навесного потолка, понадобится кусочек нескользкой ткани, которую накладывают на тело лампы при выкручивании. Такая мера позволяет защитить руки от повреждения осколками (если светильник лопнет), а также предотвращает скольжение пальцев.

В натяжном потолке светильники чаще всего держатся на несущей поверхности, поэтому при демонтаже хотя и нужно соблюдать осторожность, риск повреждения потолочного материала невысок. Замена лампочки осуществляется по такому же принципу, что и в случае с подвесным потолком

При проведении таких работ следует помнить о правилах безопасности. Электропитание в щите отключить. Чтобы достать до потолка, понадобится надежная, устойчивая подставка под ноги, стол или лестница.

Ремонт ЭСЛ Maxus

Еще один известный китайский продукт — ЭСЛ Maxus. В целом выпускаемая компанией продукция обладает высоким качеством и пользуется популярностью. Ремонт энергосберегающих ламп Maxus своими руками осложнен одной особенностью, имеющей технологический характер. При повышении нагрузки выше критических значений краска, с помощью которой маркируются детали, оплавляется и попадает на дорожку платы. Основа последней – это текстолит. Он при коротких замыканиях местами выгорает. Обе неисправности проводят к пробою схемы.

Как производится ремонт энергосберегающей лампы своими руками? Схемы восстановить вполне возможно. Устраняется проблема легко – простым удалением краски острым предметом. Тогда сопротивление будет стремиться к бесконечности. Однако найти место повреждения крайне сложно. В некоторых случаях для этого приходится делать отпайку всех проводников.

Основные выводы

Справиться с заменой люминесцентной лампы может даже новичок, так как алгоритм работ прост и не требует особых навыков.

1. Лампы этого вида чаще всего применяются в офисных, складских и производственных помещениях.
2. Они используются как в накладных, так и во встроенных светильниках.
3. Алгоритм замены может зависеть от типа цоколя и вида светильника.
4. Перед работой техника безопасности требует отключить электричество.
5. Все использованные лампы должны быть утилизированы посредством обращения в специальные организации.

При замене требуется точность и аккуратность, тогда срок службы лампы и самого светильника будет таким же, как и в заявленных технических хаpaктеристиках.
