Руководство по обустройству погреба в доме с ленточным фундаментом

Строительство фундамента под подвал: этапы работы

Имея навык строителя, можно возвести фундамент своими руками для дома, дачи или гаража с подвалом. Поможет в этом пошаговая инструкция.

https://youtube.com/watch?v=r8y3JW6EZhg

Этапы строительства включают:

1. Разметку колышками и шнуром плана подвала согласно проекту или чертежу. Отмечают первую точку, рулеткой отмеряют длину одной из сторон. Чтобы узнать положение остальных вершин, используют теодолит, угольник или правило египетского треугольника.
2. Выставление обноски. На двух колышках или брусках перпендикулярно закрепляют дощечку, вбивают в землю по углам попарно – по одной на каждую из пересекающихся сторон. Фиксируют положение осей гвоздями, натягивают шнур.
3. Рытье котлована. Выкапывают яму под фундамент и подвал с учетом толщины стенки. Глубина равна проектной плюс высота подсыпки и пола 30-50 см.
4. Устройство щебеночно-песчаной подушки. На дно котлована насыпают инертный материал слоями по 10 см, уплотняют трамбовкой, песок проливают водой.
5. Установка опалубки под монолитную плиту или ленту. Если основание из сборных элементов, монтируют фундаментные подушки или ФБС. В небольших подвалах стенки кладут из мелкоразмерных блоков или кирпича, не забывая об армировании. В местах прохождения коммуникаций устанавливают гильзы.
6. В опалубку помещают арматурные каркасы, заливают бетоном М200-М400. Смесь уплотняют вибраторами или трамбовками.

После затвердевания снимают щиты, проводят работы по гидро- и теплоизоляции, монтируют дренажную систему. Выполняют обратную засыпку.

Полезные статьи:

Как сделать лаз в погреб размером 0,6х0,8 м

Строим погреб из кирпича своими руками

Особенности возведения наземного погреба из пеноблоков своими руками

Утепление стен и пол подвала частного дома

В чем различия погреба от подвала

Самостоятельная постройка цоколя вокруг частного дома

Особенности полузаглубленного погреба при высоком УГВ

Как обустроить вентиляцию в погребе

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

• жёсткость конструкции;
• высокую ремонтопригодность;
• простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Особенности строительства подвала

Строительство любого подпола в доме начинается с рытья котлована. Во время проведения землеройных работ следует соблюдать меры безопасности, и не допускать обвала стен котлована, для чего нужно укреплять стены распорками, сетками и прочими приспособлениями.

После того как котлован вырыт, нужно приступать к возведению фундамента. Стоит отметить, что для погреба фундамент может быть как ленточным, так и монолитным. Первый – наиболее дешевый, требует меньших трудозатрат и материалов, однако, его строительство представляется возможным только при отсутствии пучинистых грунтов. Если же на дне подвала грунт пучинистый, то придется возводить монолитную плиту.

Для строительства монолитной плиты используются материалы:

1. Бетон, это основной материал для плиты. Если нет возможности заказать его на производстве, то можно изготовить самому, для чего дополнительно потребуются бетономешалка, песок, щебень, вода и цемент марки не ниже М100.
2. Ребристая арматура, из которой вяжут каркас, а также проволока для ее соединения.
3. Материал для создания опалубки – деревянные щиты или доска.

При наличии пучинистого грунта, его желательно удалить и заменить песком крупной фракции или гравийно-песчаной смесью, чтобы влага не подходила близко к монолитной плите. Для монолитной плиты котлован нужно рыть на полметра глубже расчетной отметки пола подвала.

После того как песчаное дно будет выровнено по уровню и уплотнено, ему необходимо дать просохнуть. Песчаное дно желательно застелить полиэтиленовой пленкой, после чего засыпать 5 см песка и около 10 см щебня мелкой фракции. Каждый слой следует уплотнить по отдельности. Если не устроить подобный дренажный слой, то верх будет сохнуть быстрее, чем низ, что в итоге приведет к возникновению трещин. Такую работу придется переделать, так как через эти трещины подвал будет постоянно затапливаться грунтовыми водами.

Видео о том, что необходимо учитывать при строительстве:

Watch this video on YouTube

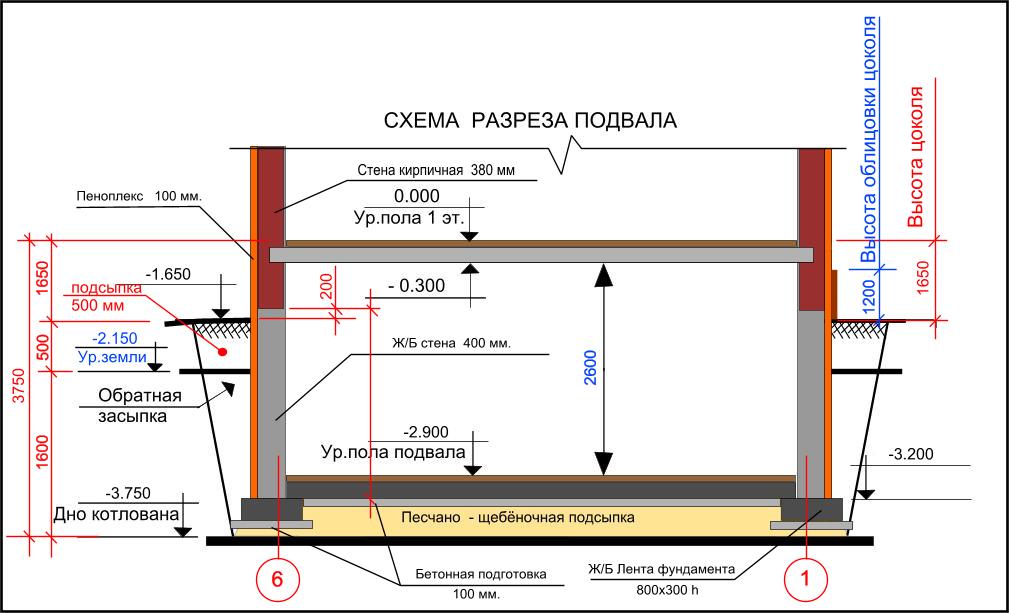

Основные типы подвальных помещений

Подвал используется для разных технических целей. В зависимости от расположения, высоты имеет следующие названия:

• подвальный этаж;
• подполье;
• цокольный этаж;
• технический этаж.

Основание подвального этажа располагается ниже поверхности земли. Высота — не менее 2 метров, средняя точка высоты находится под землей.

В цокольном помещении можно разместить бар

Если высота помещения менее 2 метров — подполье. Имеет разное назначение, называется по-разному:

• техническое подполье;
• вентилируемое подполье.

Первый тип используется для подвода коммуникаций. Например, можно спрятать трубы канализации, водопровода, отопления. Поставить насосную станцию, котел отопления. Второй тип используется в северных районах с вечной мерзлотой. Чтобы тепло от здания не растопило мерзлоту, здание поднимают над поверхностью, создавая продуваемую часть.

Коммуникации надежно спрятаны в подземном помещении

Часто используют цокольный этаж — малозаглубленное помещение. Обычно, здесь располагается баня, сауна. Подходит для гаража, котельной.

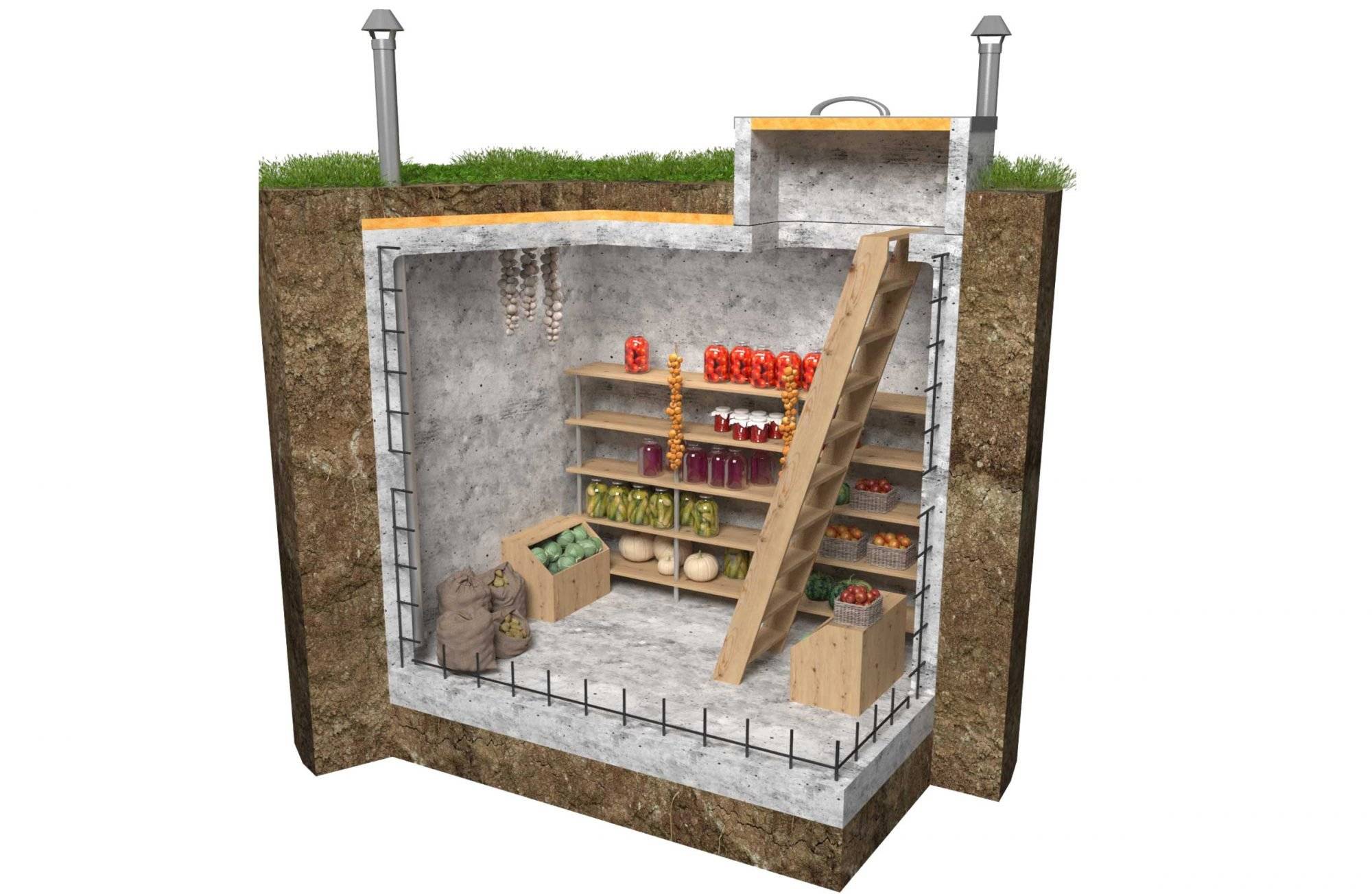

Как устроить в доме хранилище для овощей на зиму

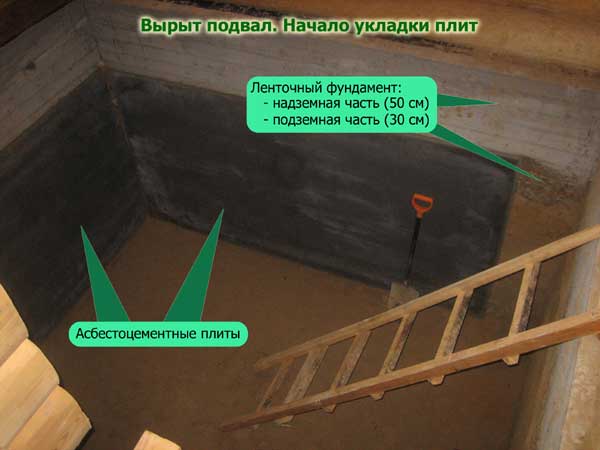

Вот как это выглядело:

Хорошо, в итоге пришлось ещё углубляться на 50 см., потому как когда размечал лестницу и были лаги перекрытия, то было видно что при спуске будем упираться головой в пол. Что было не очень. Думаю — лучше сразу сделать хорошо, чем потом вспоминать — эх, лучше бы тогда потратил 1 час времени и углубился. В общем, заглубился сразу…

Можно стелить перекрытие погреба, что в нашем случае, является полами дома. На лаги как помните брус сто на двести. На 6 метров в ширину, получилось 4 точки опоры. Слева на право — одна на цоколь, другая на брус, затем пролет погреба, и снова на брус, и в конце уже брус пола правой части дома.

Сначала думал над тем, что пролет для бруса 100 на 200 , в районе погреба будет критично большим (получился в районе 2.5 метра), но почитав литературу, для него прогиба в принципе не будет на точках между опорами до 4 метров. А если речь про перекрытие например не жилого чердака, то 6 метров можно делать. Но конечно же, смысла делать всё в тютельку не вижу, поэтому лучше пускай будет хороший запас.

Кстати! Про запас…

Даже на перекрытие второго этажа, пролет в 6 метров — было решено перекрыть железными тавровыми балками, которые полностью перекрывали весь дом (длина 10 метров. несущая делит дом в районе 6 на 4 метра. То есть тавр ложился на 3 точки — стена, несущая, стена). На видео кстати было это видно. А справа, красные трубы служат несущей стеной, которая опорами держит сверху, по всему периметру армопояс, и снизу стоят столбы на цельном ленточном фундаменте.

Затем получается с двух сторон гипсом зашивается и всё. На самом деле, тавровые балки сверху нужны были по ряду причин. Первая из которых — пролет получился чуть больше 6 метров, под старым домом (ведь в этой части был дом), и вторая — верх планируется также жилой, и лишние вибрации от дерева для такого пролета будут на самом деле критичны.

Хорошо, я отхожу от темы, и предлагаю вернуться к строительству погреба…

Здесь важно, чтобы перекрытие получилось практически ровным. Все лаги получились можно сказать в ноль

Погрешность на 10 метрах буквально 5 миллиметров. От того, насколько ровно будет сделана основа, будет зависеть дальнейшая работа. Её может быть как много, так и мало. К примеру, основные полы получится постелить гораздо быстрее, если перекрытие ровное. Ведь не придется ничего стругать, или подгонять.

Думаю важно, чтобы всё собиралось как конструктор, без лишней работы в дальнейшем…

Чтобы уложить лаги ровно, было по краям уложено по 3 лаги — вначале и вконце, и далее натянуты нитки с каждого края. Слева, по середине, и справа. Брус в любом случае будет кривоватый, и придется где-то строгать.

Лаги занесли, весь лес привезли  — на полы и потолки. Можно перекрывать!

Летний вечер завершили шашлыками. Прошу к столу!

Рекомендации по строительству ленточного и монолитного подвала

• при использовании арматуры стеклопластиковой для фундамента стоит использовать прутки сечением 8 мм, они соответствуют стальным стержням диаметром 12 мм;
• перед началом земляных работ нужно узнать, как правильно вязать арматуру для фундамента. Чтобы проверить качество вязки, можно попробовать встать на сформированный каркас. Грамотно выполненная конструкция свободно выдерживает вес тела человека не деформируясь;
• сварка арматуры для фундамента категорически не рекомендуется в болотистой местности. После возведения фундамента обязательно начинается процесс его усадки, который может занимать долгое время, а сварочное соединение не выдерживает интенсивной нагрузки;
• устройство монолитной плиты в сейсмически активной местности имеет свои особенности: во время бетонирования устраивают ребра жесткости, арматурный каркас которых переплетается с каркасом бетонного основания;
• если вам сложно определиться, чем утеплить фундамент – остановите свой выбор на одном из универсальных материалов (керамзит, пенопласт, пенополистирол, пенополиуретан).

Схема вязки арматуры

Пошаговая инструкция по возведению погреба

После подготовки основания нужно сделать арматурный каркас, для чего нарезанные арматурные прутья следует уложить по всей площади внутри фундамента, соблюдая расчетный шаг ячейки. После того как прутья арматуры будут связаны монтажной проволокой в единый каркас, под него следует подложить кирпичи или распорки, чтобы каркас не лежал на земле. Технологией строительства предусматривается каркас, который должен состоять из двух ярусов, каждый из которых должен быть удален от поверхности земли или монолитной плиты минимум на 5 см.

Когда каркас уложен, можно приступать к устройству опалубки. Ее желательно делать из деревянных щитов с водонепроницаемым покрытием, в случае их отсутствия, сойдет и опалубка из досок, но ее внутреннюю поверхность желательно обтянуть полиэтиленом, чтобы предотвратить быструю потерю влаги бетоном. Опалубка должна быть немного выше уровня фундамента.

Теперь остается только залить бетонную смесь по всей поверхности. Лить фундамент нужно весь сразу, не давая застывать отдельным участкам. Для удаления пор и пустот желательно воспользоваться глубинным вибратором или виброрейкой. После укладки, бетонную поверхность выравнивают, придавая нужные уклоны, в случае такой необходимости. Первые несколько дней поверхность плиты рекомендуется смачивать водой, для предотвращения неравномерного высыхания верхней и нижней части плиты. Для полного затвердевания потребуется до 6 дней.

После того как фундамент затвердеет, можно возводить стены и перекрытие. Самым лучшим материалом для стен подвала считается морозостойкий кирпич. Но это один из самых дорогих вариантов, поэтому сегодня стены возводят из сборных конструкций, которые стоят намного дешевле. В качестве материала для перекрытия подойдет обычная доска, которую необходимо будет утеплить и обработать полимерными материалами.

https://youtube.com/watch?v=bnLAtLKYiEw

Устройство ленточного фундамента для погреба

Ленточный фундамент является одним из наиболее распространенных типов фундаментов для строительства погребов под домом. Он обеспечивает надежную опору для всей конструкции погреба и предотвращает его проваливание или деформацию из-за неравномерного оседания грунта.

Процесс устройства ленточного фундамента для погреба включает следующие этапы:

1. Подготовка площадки. Необходимо очистить участок от растительности, камней и других препятствий. Затем провести грунтовые исследования, чтобы определить глубину заложения фундамента и его размеры.
2. Маркировка и выкопка траншеи. С помощью шнура и колышков производится маркировка места размещения фундаментной траншеи. Затем с помощью экскаватора или лопаты следует выкопать траншею с заданными размерами и глубиной.
3. Устройство опалубки. Для того чтобы создать форму ленточного фундамента, необходимо установить опалубку вдоль боковых стенок траншеи. Опалубка может быть выполнена из деревянных досок или металлических листов.
4. Установка арматуры. Внутри опалубки следует установить арматурную сетку или стержни. Арматура обеспечит дополнительную прочность фундаменту и поможет ему выдерживать нагрузки.
5. Заливка бетоном. После установки арматуры следует залить траншею бетоном. Бетон должен быть высокопрочным и качественным, чтобы обеспечить надежность фундамента. Заливку бетоном можно проводить при помощи бетононасоса или вручную с использованием вибратора.
6. Отверстия для вентиляции и подключения электричества. По окончании заливки бетона следует предусмотреть отверстия для вентиляции погреба и подключения электричества. Они должны быть выполнены с учетом требований безопасности и функциональности погреба.

После завершения устройства ленточного фундамента для погреба следует дать бетону высохнуть и затвердеть. После этого можно приступать к строительству самого погреба, укладке полов, стен и крыши.

Преимущества и недостатки ленточного фундамента для погреба
Преимущества
Недостатки

Надежность и прочность
Требуется квалифицированный подход к устройству
Устойчивость к неравномерным деформациям грунта
Более высокая стоимость по сравнению с другими типами фундаментов
Возможность размещения подземной коммуникации
Необходимость в использовании специализированной техники

Ленточный фундамент для погреба является надежным и долговечным выбором. Он обеспечивает устойчивость и безопасность для всей конструкции погреба, позволяет разместить подземные коммуникации и обеспечивает защиту от воздействия влаги и грунтовых вод.

Пошаговая инструкция строительства

Первым этапом строительства погреба является создание котлована. Его глубина завит от параметров почвы (пучинистости, глубины промерзания).

При необходимости глубина котлована может быть уменьшена. После этого необходимо засыпать на дно котлована песок и щебень и выровнять этот слой.

Особенности создания армокаркаса

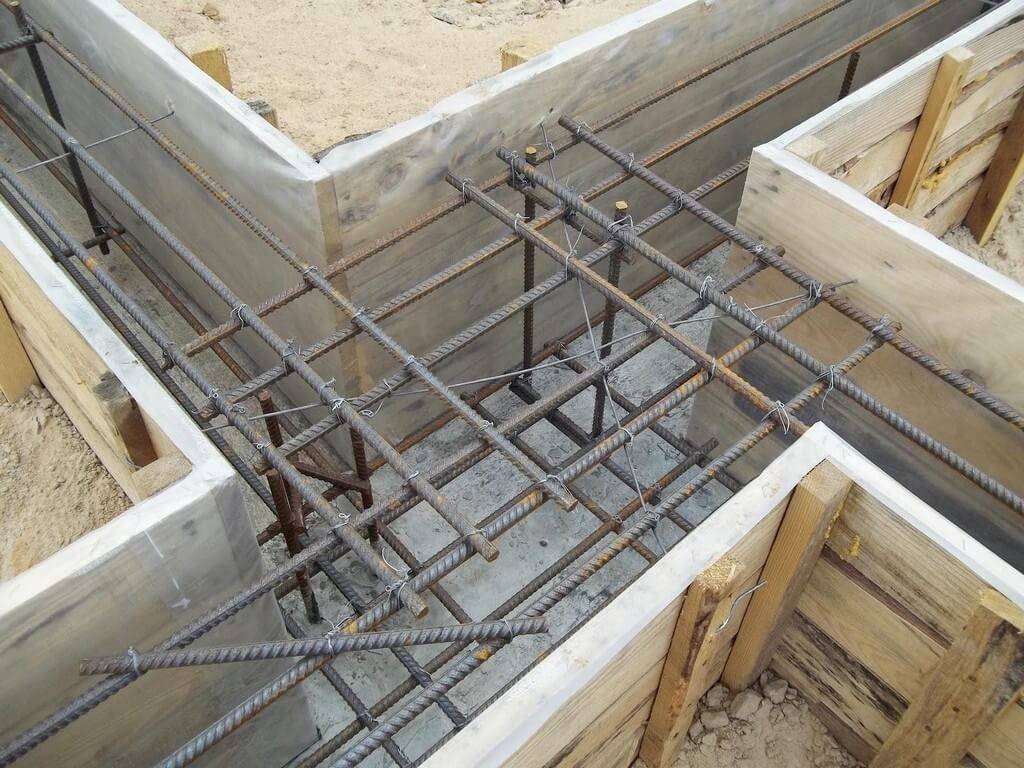

Когда основание для строительства погреба будет готово, необходимо создать армирующий каркас. Для этого прутья арматуры укладываются по всей площади внутренней части фундамента.

После этого производится вязка арматуры при помощи монтажной проволоки. Получается единый каркас.

Монтаж опалубки

Щиты опалубки удобнее изготавливать не внутри котлована, а отдельно

Особое внимание следует уделять соединению досок. Между ними не должно быть щелей, поэтому лучше не использовать старый расслоившийся пиломатериал

Как правило, для каркаса опалубочной конструкции используют доски на 20-25 мм, а для стяжек и упор брус размером 40х40 или 50х50 мм.

Последовательность укладки опалубки выглядит следующим образом:

• сначала в котлован нужно опустить щиты внешнего периметра — они предварительно должны быть надежно зафиксированы;
• на следующем этапе выполняется укладка подготовленного ранее армирующего каркаса — для того чтобы соблюсти требование отступа от земли, под конструкцию нужно уложить кирпичи или распорки;
• в котлован опускаются щиты, которые были подготовлены для внутренней части опалубки;
• опалубка выравнивается в соответствии с планом;
• внутренние и внешние щиты соединяются при помощи верхних перекладин;
• выполняется фиксация нижних частей щитов — чтобы предотвратить расползание, потребуются клинья, также конструкция дополняется упорами, которые устанавливаются снаружи, они опираются на колья, которые вбиваются на некотором расстоянии.

На заключительном этапе нужно прочно закрепить все стяжки, упоры и другие элементы при помощи гвоздей и саморезов. Лучше добавить несколько лишних упор, чем рисковать тем, что опалубка разъедется в процессе заливки бетонной смеси.

Более подробно можете почитать здесь.

Заливка бетоном

Остается залить в опалубку бетонный раствор. Его нужно выливать за один раз. В противном случае бетон начнет застывать неравномерно, что может привести к его дальнейшему растрескиванию. В ходе работ рекомендуется использовать глубинный вибратор, чтобы исключить образования пор или пустот в бетонной массе.

После заливки бетона, его следует накрыть полиэтиленом (особенно если стоит очень жаркая погода). Первые несколько дней нужно следить за тем, чтобы смесь не пересыхала сверху. Поэтому периодически основание нужно смачивать водой. До полного затвердевания требуется около 6 дней.

Полный набор марочной прочности бетона наступает через 28 дней, но дальнейшие строительные работы можно проводить и через неделю.

Перекрытия подвала

Для подвальных стен обычно рекомендуется использовать кирпич с повышенной морозостойкостью. Это самый дорогой, но наиболее долговечный вариант.

Если необходимо возвести более дешевую постройку, то допускается использование сборных конструкций.

Для перекрытий обычно используют доски, которые покрывают специальными полимерными составами для увеличения их прочности, а также утеплителем.

Подвал, цокольный этаж или погреб нужно «отсечь» от фундаментальной ленты при помощи гидроизоляционной защиты.
