Датчики

В начале и конце лестничного пролёта устанавливаем по одному датчику движения.

Наши инфракрасные датчики движения для включения света на лестнице вполне рабочие, но установленные колпачки сужают угол обзора. Поэтому избавляемся от колпачков и оставляем сам датчик. Чтобы он включался в момент подхода к ступенькам желательно его даже немного углубить при установке, чтобы еще сузить угол обзора. Таким образом, он среагирует на движение именно при подходе и выходе со ступенек.

Не помешает еще один датчик — освещенности. Таким образом, мы получаем автоматическое управление яркостью подсветки, чтобы она не слепила глаза после темноты.

Окончательная схема системы выглядит вот так:

Подготавливаем контроллер

Что такое контроллер с драйверными микросхемами на базе Arduino? Это микроконтроллер с множеством уже готовых настроек и аппаратных модулей.

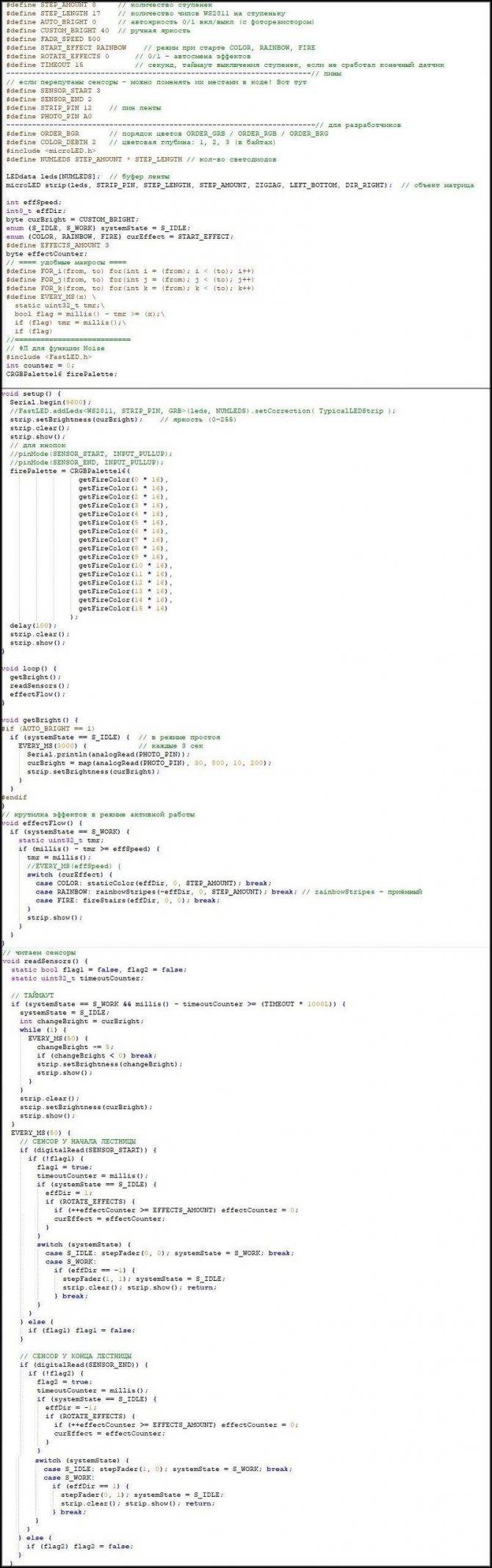

Для того чтобы он работал в нужном режиме его нужно запрограммировать. Подходящие прошивки с инструкциями загрузки доступны в интернете в свободном доступе. Ниже также представлен скетч программы, скачать скетч можно здесь: https://cloud.mail.ru/public/5GtW/5M5CvRwLc

Берем нашу платку Адруино и подключаем ее к компьютеру или ноутбуку. Заходим в Arduino IDE и нажимаем по кнопке “Загрузить”.

После того как выбранная прошивка загрузится в плату, можно начать окончательную сборку всей нашей схемы подсветки.

Монтаж подсветки своими руками

По окончании сборки схемы, ее проверки в тестовом режиме, и если она исправно функционирует (о том, как происходит процесс ее сборки можно посмотреть по фото отчетам в интернете), можно приступать к самой трудоемкой работе – установка и подключение источника света своими руками.

Схема управления светом.

Монтаж световых лент происходит очень просто:

  • Ножницами по линии разметки отрезается участок ленты необходимой длины.
  • На один из крайних участков куска ленты прикрепляется специальный коннектор, к нему присоединяются два провода.
  • Ступеньки, на которые будут монтироваться ленты, необходимо обезжирить. Для этого используется ацетон или любой другой растворитель.
  • Снимается защитная оболочка. Светодиод прикладывается к нижнему основанию ступеньки самоклеящейся стороной.
  • Провода необходимо поместить под лестничную конструкцию через маленькую прорезь в подступенок.

Монтаж встраиваемых светильников происходит немного сложнее. Для этого:

  • Перфоратором необходимо просверлить в стене отверстия для корпусов, а также сделать уступы, в которые будут укладываться провода.
  • В подготовленные отверстия устанавливаются подрозетники вместе со специальными кожухами, которыми укомплектованы светильники.
  • Устанавливаются лампы, фиксация которых осуществляется с помощью зажимных винтов.
  • Провода следует проложить в пластиковые кабельные каналы, а уступы заделывается раствором цемента.

Аналогичная схема применяется и для монтажа датчиков на крайних ступеньках лестничной конструкции.

Светодиодная подсветка лестницы, схема как сделать своими руками

Решений по успешной подсветке предостаточно — от обычной лампы до интеллектуальной системы. Чтобы понять, что вам нужнее, познакомьтесь с вариантами решения освещения лестницы светодиодной лентой.

Что понадобится

Чтобы устроить эту красоту на ступенях, запаситесь:

  1. LED-источниками света;
  2. драйверами питания для светодиодов;
  3. профилем для прокладки кабеля электроснабжения;
  4. крепежными элементами, электродрелью или мощным шуруповёртом;
  5. измерительной рулеткой, ножницами, канцелярским ножом;

Ход работы

Вначале совершите разметку монтажа. Затем найдите место крепления профилей для проводки, блока управления освещением. Изучите способ устройства светодиодов.

Приклейте изделие двухсторонним скотчем к ступенькам по верхнему краю. Хорошо показывает себя герметичная светодиодная лента, которая терпит даже мытье полов.

Уточните перед работами по монтажу электропроводки с методом управления подсветкой.

В комплексных решениях проектов многие привечают «умный дом».

Познакомьтесь с одной из схем подключения подсветки, состоящей:

  1. блока питания;
  2. блока интеллектуального управления с датчиком;
  3. светоизлучающих элементов.

Воспользуйтесь в роли датчика:

  • акустическим реле;
  • датчиком движения;
  • ультразвуковым дальномером.

О силовой части схемы

Подберите блок питания, учитывая общую мощность осветительных приборов.

Управление с акустическим реле

Суть: в реагировании системы на громкие звуки, скажем, на хлопок. Это устройство собирают даже без микроконтроллера.

Управление: очень простое. Хлопните раз, и вы включите подсветку, а вторым отключите.

Полезное видео

Подготовка к установке

Если нет готового комплекта для освещения ступеней лестницы, необходимо продумать схему освещения самостоятельно. Это совершенно не трудно. В наш век Интернета можно найти практически всё по этой теме.

Если вы уже определились, где будут размещены все необходимые элементы, лучше всего набросать на чистом листе бумаги небольшой чертеж с элементами подключения с местами их установки непосредственно на лестнице. Так вы получите более наглядное представление о будущем результате вашего проекта.

Зная исходные размеры помещения, габаритов лестницы и лестничных маршей, нетрудно рассчитать как метраж светодиодной ленты, так и количество датчиков, которые будут работать в будущей системе освещения.

В интернете часто встречается схема освещения подобного типа:

Такая схема вполне работоспособна, если использовать обычную и недорогую ленту из светодиодов. Хотя есть в ней и существенный минус. Необходима установка специального контроллера на каждый отрезок ленты. Вот сколько ступенек — столько и отрезков светодиодных полос. Для каждой полосы нужен свой вывод и все провода объединяются вместе. Поэтому уже на выходе контроллера получается внушительная косичка проводов.

Но наиболее интересные эффекты дает адресная RGB светодиодная полоса. Кроме упрощения схемы мы получим цветовое оформление ступеней с разнообразными цветовыми эффектами.

Если кто-то не знает, мы поясним. Адресная светодиодная полоса дает возможность управления отдельно впаянным светодиодом. И каждый светодиод в ленте способен выдать около 16 миллионов разнообразных оттенков!

Более упрощенно схему проекта “подсветка лестницы на ступенях с датчиком движения” можно представить в таком варианте:

Теперь о деталях.

Световые ленты адресного типа имеют строгонаправленность и подключаются к пину DI.

Как видно из примера, все отдельно нарезанные полосы ленты соединяются через D0 c DI.

Мы рекомендуем для освещения небольших лестничных маршей применять ленту на чипах ws2811.

Ленты такого типа могут быть запитаны от источника в 12 В. Каждые три светодиода, в этой ленте, управляются своим чипом, который выдает определенный свет на 3-и светодиода, за которые он отвечает.

Мы советуем купить рулон ленты (или столько сколько нужно по вашим расчетам) на китайской торговой площадке Алиэкспресс. В качестве вы не потеряете, а вот в цене определенно выиграете. Почему-то в наших торговых сетях аналогичные ленты стоят на порядки дороже, чем в Китае.

На момент написания статьи пятиметровую катушку ленты с плотностью в шестьдесят диодов можно было приобрести всего за 700 рублей.

Более плотное расположение светодиодов тоже есть в продаже, и стоит дороже. Но для лестничного оформления покупать такую ленту не имеет смысла, так как 60 светодиодов на метр — оптимальный параметр для подсветки ступеней.

Теперь надо поговорить еще об одном параметре.

В продаже есть ленты с разными степенями влагозащиты — IP:

  • IP30 без защиты;
  • IP65 — лента с силиконовым покрытием;
  • IP67 — герметичная лента в силиконовом кожухе.

Покупать для комнатных лестниц IP67 особого смысла не имеет, а подсветка ступеней лестницы от IP30 или IP65 — это на усмотрение владельца. Нам кажется, что отдать предпочтение IP65 было бы разумней. Всё-таки иногда ступени нужно мыть?

Здесь же на Али экспресс можно найти ленту bright. Она будет стоить на порядок дороже, но зато вы выиграете в силе светового потока — свет будет значительно ярче.

Тут же на Али необходимо подобрать микроконтроллер для управления лентой

Рекомендуем обратить внимание на подобные устройства на платформе Arduino Nano

Принцип работы светодиодной подсветки для лестницы в частном доме

Умная подсветка чувствительна к движениям человека, перемещающегося по ступенькам. Она включается и отключается очень плавно.

Настраивая работу освещения, можно:

  • установить необходимую быстроту включения, а также настроить время активированной подсветки для консольной лестницы;
  • сделать так, чтобы происходило включение подсветки на всех ступенях одновременно, когда человек приближается к лестничному маршу, а также установить режим поочередного включения отдельных участков;
  • установить режим «ожидания» для определенного числа ступеней (например, в таком режиме подсвечиваться могут только крайние ступени, чтобы в темноте человек смог сориентироваться с какой ступени начинать шаг).

Набор автоматической подсветки лестничных ступеней.

Кроме этого, можно применять не основную подсветку крайних ступеней, с помощью которой лестница будет освещаться в полном мраке. Данный режим предполагает, что уровень яркости света будет задействован лишь на 10%.

Не исключено, что вам будет интересна информация о том, как подобрать сайдинг для дома, о котором вы можете прочитать тут.

Прибор можно размещать в соответствующем месте, удобном для эксплуатации. Два датчика движения, как правило, устанавливаются на крайних ступеньках, которые реагируют на движущийся объект. При приближении они включаются, освещая всю лестницу. Свет гаснет также автоматически спустя определенное время после прекращения движений, которое также можно настроить.

Применять такую подсветку можно для внутренних и наружных лестниц

При установке подсветки на уличную лестницу необходимо принимать во внимание изменение температурных режимов, смену погоды, уровень влажности. Поэтому легче использовать автоматику в доме, поскольку на улице возрастает шанс поломки приборов

Вас также может заинтересовать материал про деревянные перила для лестниц.

Какое расположение освещения лучше?

Примеры размещения световых источников.

Подсветка лестницы на ступенях

Подсветку ступеней подбирают под стиль лестницы и интерьерное оформление коттеджа. Для такого освещения лучше предпочесть приборы, имеющие мягкое свечение, которое не будет напрягать глаза и формировать яркие тени.

Для монтажа освещения, в ступеньках делают отверстия и выводят проводку. Лампочки располагают разными способами в каждой ступени или через одну.

На фото маршевая лестница со светодиодной подсветкой ступеней.

Освещение с помощью настенных светильников

Желательно располагать источники на уровне стандартного роста человека не слишком далеко друг от друга. Таким образом получится добиться ровного освещения лестницы и избежать затемнения ступеней.

По цвету и исполнению, осветительные приборы должны быть в гармонии со стилем лестничного пролета и общим интерьером дома.

На фото стена с точечными лампочками в оформлении лестницы.

Потолочное освещение

Верхнюю подсветку рассматривают, если потолочная плоскость имеет высоту не менее 3-х метров так, как подобное расположение светильников визуально скрадывает площадь.

Для потолка лучше выбрать лампы, имеющие несколько прожекторов с рассеянным разносторонним световым потоком. Хорошо впишутся в лестничное пространство приборы, создающие отраженный или направленный вниз свет.

Декоративная подсветка перил

Благодаря подсветке перил, получится наделить ограждение сиянием и визуально сделать его легче. Для оформления предпочитают светодиодную ленту, которая добавляет лестнице изысканного шарма и даже некой таинственности.

Разновидности систем

После того как вы определились с выбором светильника, стоит приступить к выбору системы. Их можно разделить на три вида:

  1. обычная;
  2. беспроводная;
  3. автоматическая.

Виды датчиков освещения

Датчик движения для светодиодной ленты

чем они отличаются, какие имеют преимуществ и недостатки?

Начнем с обычной. Такая схема известна каждому. Для ее монтажа необходимы соответствующие светильники, электропроводной кабель и выключатель. Причем можно сделать так, чтобы каждый элемент запускался отдельно, или установить один механизм для всей цепочки, размещенной вдоль прохожей части. Собранная в правильном порядке цепь подключается к общей сети.

При монтаже электропроводки необходимо соблюдать все необходимые меры безопасности

Беспроводная система предусматривает приобретение специальных светильников, работающих от энергии батарейки или аккумулятора, который в него встроен. Из них также может собираться целая цепь, которая запускается при помощи выключателя.

Преимущество – возможность экономии затрат на электроэнергию, так как она не участвует в данном процессе.

Окно во всю стену обеспечит естественное освещение лестницы в дневное время

Дерево – наиболее распространенный материал для изготовления ступеней

Стоимость автоматической системы увеличивает потребность в приобретении датчика движения. Именно он запускает механизм в действие и используется вместо выключателя. Эта система позволяет максимально экономить электроэнергию, так как он включается автоматически, улавливая тень появившегося человека. Во время отсутствия кого-либо в зоне действия осветительного оборудования свет не включается.

1 4

Можно применить таймер времени, который включит подсветку на определенный период. Такой вариант подходит для конструкций, которые имеют естественное освещение в дневное время суток. Вы можете выставить время, когда солнце уходит с данной зоны, и свет будет автоматически включен, а потом выключен в установленное время, когда передвижения по лестнице не будет. Конечно, это более целесообразно при обустройстве подъемов в местах общественного перемещения, таких как офисы, торгово-развлекательные центры и даже подъезды многоквартирных домов.

Монтаж беспроводной системы освещения

Резюмируем: для обустройства перехода между этажами важно применять искусственное освещение, даже если лестница расположена в хорошо освещаемом месте. В таком случае оно будет использоваться в темное время суток

Для этого можно установить наиболее удобные приборы и системы

Главное – чтобы они не мешали передвижению и обеспечивали его безопасность

Для этого можно установить наиболее удобные приборы и системы. Главное – чтобы они не мешали передвижению и обеспечивали его безопасность.

1 4

Автоматическая подсветка: как это работает

Автоматическую подсветку отличает тот факт, что она чувствительна к движению человека, идущего по лестнице. Ее включение и отключение происходит очень плавно, благодаря наличию в составе следующих средств автоматики:

  • датчиков движения;
  • набора контроллеров.

Эти приборы размещаются в удобном для использования месте. Как правило, возле первой и последней ступеней устанавливают по одному датчику движения, реагирующие на приближение человека.

Чаще всего умную подсветку устанавливают на длинных лестничных конструкциях, где настраивается поочередное освещение отдельных сегментов лестницы.

Типы осветительных приборов и место их установки

Подсветка ступеней лестницы и конструкции на второй этаж в целом должна быть функциональной и органично сочетаться с дизайнерскими формами лестницы. Поэтому вариант освещения лучше выбирать еще на этапе планировки частного дома.

Светодиодные ленты и трубки

Светодиодные ленты состоят из алюминиевого листа, на котором размещены светильники. Приборы бывают различной цветовой гаммы, что позволит выбрать наиболее оптимальное решение под тип лестницы или интерьера.

Светодиодная подсветка дает возможность выделить грань каждой ступеньки отдельно. Рассеивающий свет создает комфортную домашнюю обстановку, наполняя помещение теплом и уютом.

Настенные бра

Освещение при помощи настенных бра считается самым распространенным. Существует несколько видов моделей:

  • приповерхностные — закрепляются тыльной стороной на стену;
  • бра с кронштейн-базой, что позволяет размещать лампы на разном расстоянии от стены;
  • светильник, встроенный в стену — требуется монтажное углубление минимум 4 см.

Освещение лестницы люстрой

Нестандартным вариантом считается использование настенной люстры для лестничных маршей. Преимущественно такое оформление наблюдается в отелях или больших имениях. Большие светильники довольно габаритны по длине.

Комбинированный вариант освещения

Исходя из параметров лестницы освещение можно сделать и комбинированным. Эффектно и модно в современном интерьере выглядит комбинация настенного, потолочного и встроенного в ступеньки освещения.

Важно обратить внимание на то, что продуманно расположенные встроенные или настенные световые элементы способны визуально изменять геометрию пространства. Например, при направлении светильников вверх, можно визуально увеличить высоту потолка

Принцип работы автоматической подсветки

Чем хороша такая автоподсветка, так это своей самостоятельностью. Она сама определит, когда и на сколько времени включить свет. За счет того что в схему входят датчики движения, они среагируют на появление человека и включат освещение или всей лестницы сразу или каждой ступени по отдельности. Лучше в цепи предусмотреть два датчика движения — вначале и в конце лестничного пролета. Так система определит, что после прохождения человека свет можно отключить. Также в обязательном порядке цепь питания дополняется контроллерами, которые можно запрограммировать на разные условия срабатывания. Дополнительно установленный датчик включения света при наступлении темноты будет разрешать работу датчиков движения и исключать включение подсветки, если уровень освещения в помещении достаточно высокий.

На тот случай если лестницы в доме очень длинные и в них несколько пролетов, можно предусмотреть установку дополнительных датчиков. Так даже интереснее. Схему включения можно усложнить:

  • Включать не все ступени, а несколько — группами;
  • Или по одной ступени по маршруту движения человека.

Какое освещение можно использовать?

Выделяют основные варианты освещения.

Автоматическая подсветка

Благодаря такой опции, эксплуатация световых источников значительно упрощается. Умная подсветка с датчиками движения, нагрузки или включения за счет голосовой команды и хлопка, может иметь один режим с одинаковой интенсивностью или плавно срабатывать по таймеру с определенной задержкой по времени.

В темноте датчики реагируют автоматически и каждая ступень последовательно освещается. За счет настройки контроллера управления можно задать любые параметры например, выставить свечению нужный уровень яркости, а также выбрать скорость с которой подсветка будет зажигаться и затухать. Ночное освещение лестницы не должно быть очень динамичным.

На фото автоматическая подсветка лестницы в интерьере частного дома в современной стилистике.

Беспроводная система освещения

Выгодный вариант, который функционирует от автономного питания. В такую систему входят датчики движения и светильники, настроенные под нужную частоту. Работа составных модулей осуществляется за счет обычных батареек.

На фото лестничный марш с перилами, оснащенными беспроводной подсветкой.

Стандартная проводная система

Для установки традиционной проводной системы требуются определенные навыки, поэтому лучше обратиться за помощью к специалистам.

В первую очередь требуется грамотное составление схемы проводки, затем приобретают все элементы цепи и подготавливают поверхности, чтобы проложить кабель. Обычную бетонную поверхность можно штробить, а в брусовых или бревенчатых домах провода укладывают в кабель-каналы и специальные гофрированные трубки.

Расчет длины ленты и мощности блока питания

Предположим, что Вы решили подсветить лестничные ступеньки. Их общее количество 10 штук, ширина – 1 метр. Таким образом, понадобится 10 метров ленты или два пятиметровых рулона. Лед-лента нарезается на метровые фрагменты, которые соединяются последовательно в шлейф общей длиной не более 5 метров.

Получается два шлейфа по пять метров. Можно подключить их к отдельным маломощным блокам питания, или параллельно к одному, более мощному, преобразователю AC/DC.

Затем нужно подсчитать суммарную мощность нагрузки и добавить к ней запас 25%. Допустим получилось 100 Вт, прибавляем еще 25 Вт, получаем 125 Вт. Именно по этому показателю требуется подбирать паспортную мощность блока питания.

Светильники для лестничного пролета: какие бывают разновидности

Нередко комнатных светильников, как и света, являющегося естественным, очень мало для обеспечения лестницы определенным освещением. Данный недостаток актуален и ночью. Безусловно, в таких ситуациях вопрос о дополнительной подсветке лестничных пролетов стоит особо остро. Поэтому стоит произвести монтаж светильников. Рассмотрим их разновидности.

Световой поток не должен создавать тени и искажать конфигурацию ступеней.

Точечные

На стенах

Такой вариант оснащения приборами советуют предусматривать до того, как производится облицовка стены с примыкающей к ней лестницей: подводку скрывают под специальным материалом, предназначенным для отделки.

Приборы в основном встраивают в стену, возле которой расположен пролет на второй этаж.

В ступенях

Точно так же, как и ленты светодиодов, способны разноцветно осветить лестничные ступени.

Удобной считается точечная подсветка ступеней или подступенка.

В подступенниках

Врезают в подступенки для идеального освещения поверхности ступеней. Очень удобно, поскольку исходящий от «точечников» свет освещает объемно нижеследующую степень.

Для установки напольного освещения, приобретают прожекторы и крепят их к поверхности ступеней с помощью саморезов или самоклеящейся основы.

Светодиодные ленты

Устанавливают под лестничные ступени, либо в специальный настенный короб, «следующий» вдоль лестницы, либо под поручни ограждения. Такое светодиодное устройство похоже внешне на гирлянду для елки, ленты обладают разнообразными цветами, самый популярный – белый (вариации его – теплый и холодный).

Светодиодная лента отличается клейкой основой, которая позволяет значительно ускорить и облегчить процесс монтажа.

Люстры

Самый дорогостоящий, но при этом эффектный осветительный способ. Задача люстры – освещение лестничного проема целиком. Для ее использования необходимо чтобы лестничный пролет был в высоту пять метров.

Светильник гармонично сочетающийся со всеми интерьерными деталями и стеновой облицовкой выгодно подчеркнет окружающий дизайн.

В обычном загородном доме такой вариант оформления лестницы редко встречается, поскольку для него требуется создать условие, о котором говорилось выше.

Бра

Настенное бра – данный вид распространен для подсветки лестничных ступеней. Надобность конкретного вмешательства в облицовку стены отсутствует. Реализовать задачу просто и легко, поскольку вариантов для реализации исполнения подобного рода светильников очень много. Подбор их осуществляется исходя из того, какова мощность лампы и куда направлен луч света.

Лестничная подсветка в виде настенных бра, освещает достаточно большое количество площади.

Крепятся бра к стене вдоль ступенек, при этом необходимо соблюдать равномерное расстояние – от одного до полутора метров. Чтобы обеспечить интенсивную освещенность устанавливают несколько бра. Расположение разное: чаще всего один вверху, другой – внизу.

Если на лестнице имеются повороты, то в такой локации также необходимо оборудование подсветки.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
