Правильный выбор розетки для варочной панели
Для того чтобы выполнить грамотное присоединение поверхности для приготовления пищи к электросети, необходимо выбрать подходящую розетку. Сегодня в продаже можно встретить огромное множество различных их типов
Рекомендуется обратить внимание на специальные приспособления, которые называются силовыми. Они изготавливаются из надежного пластмассового материала и чаще всего рассчитаны на силу тока, превышающую 10 А
Розетки для подключения электроплиты

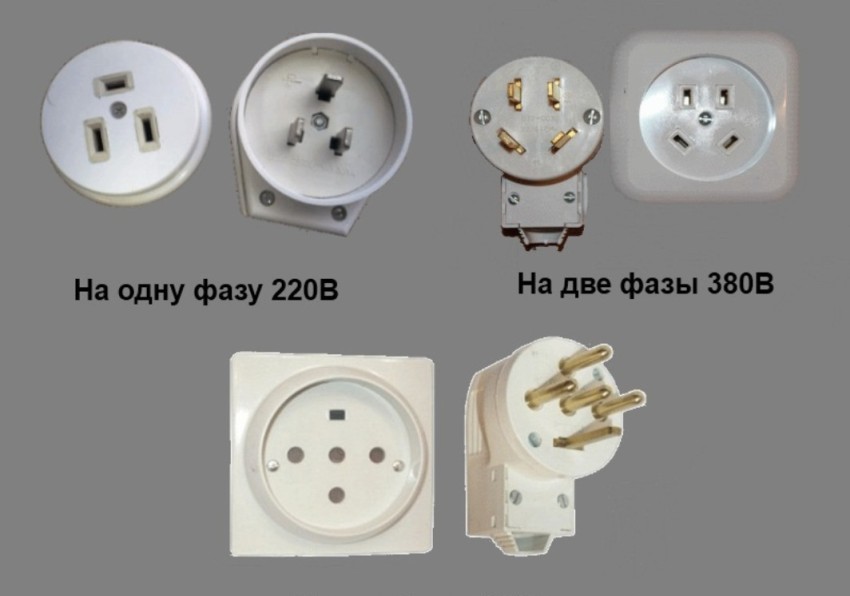

Такие розетки для варочных панелей и духовых шкафов подразделяются на два вида: двухконтактные и трехконтактные. Процесс подсоединения выполняется с помощью силовой вилки и самой розетки. Существует еще один вариант подключения, который учитывает прямое соединение варочной поверхности к клеммнику распределительной коробки.
В случае необходимости можно приобрести обычную колодку и отдельную установочную коробку. Для того чтобы выполнить подсоединение кабелей в таком клеммнике, требуется вначале зачистить окончание медного провода. Затем из него выполняются кольца, в которые требуется вставить винты с пластинками.
На следующем этапе подготовленный провод фиксируется в гнезде розетки под варочную панель. Духовой шкаф можно подключить, используя такую же схему. Для него необходимо приобрести отдельную розетку.

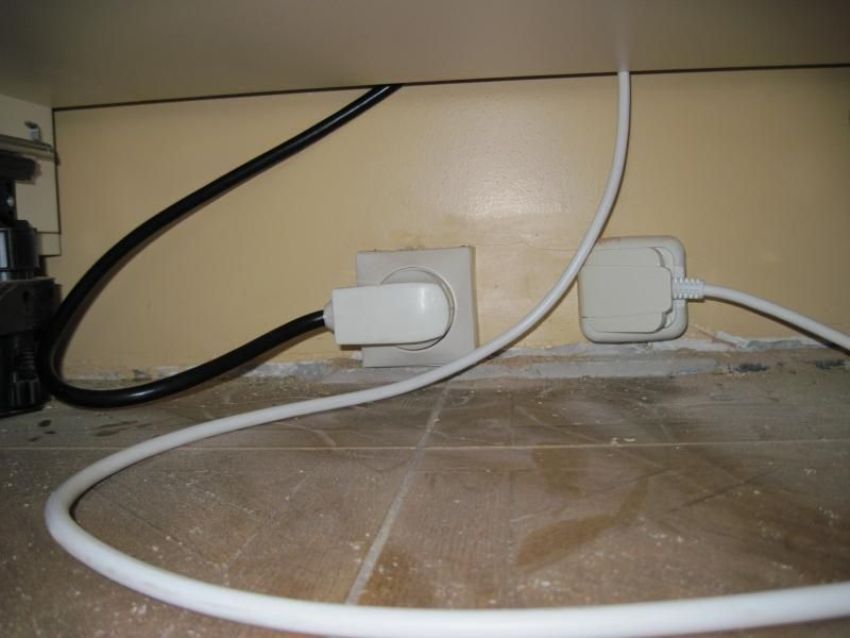

Для подключения духового шкафа используют отдельную розетку
Кабель, зафиксированный в гнезде, необходимо затянуть с помощью отвертки. Лучший вариант установки розетки в случае монтажа духового шкафа – фиксация ниже уровня короба. Однако электроприбор не должен иметь слишком малую дистанцию до пола, так как это может привести к короткому замыканию, если протечет водопроводная коммуникация.
Подключение варочной панели и духового шкафа к электросети выполняется с учетом техники безопасности
Очень важно четко соблюдать установочный алгоритм. Любые отклонения от инструкции могут привести к выходу приборов из строя
Силовая вилка для варочной панели: советы по выбору
От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети. Выбор данного элемента производится с учетом нескольких нюансов. Внешний вид этой детали играет второстепенную роль.
Стоит отметить, что обычные вилки использовать при подключении варочной панели для приготовления пищи не рекомендуется. Это связано с тем, что со временем их технические характеристики ухудшаются. Специалисты советуют применять для таких целей только силовые детали.
От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети
Основное требование, выдвигаемое к вилкам для электроплит, – надежность. Деталь должна быть изготовлена из качественного, термоустойчивого материала. Для соединения плиты и электрической коммуникации очень желательно оборудовать отдельную линию, которая будет включать в себя розетку специального назначения.
Существует распространенная ошибка, которая заключается в неправильном подключении проводов к вилке. Выполняя данную операцию, необходимо проверить несколько раз правильность соединения.
Стоит отметить, что при желании можно подключить варочную панель и духовой шкаф к одной розетке. Как правило, на данном этапе неопытные люди сталкиваются с проблемами. Если нет специальных знаний, то рекомендуется выбрать самый простой вариант общего подключения – монтаж спаренной розетки.
Для чего делается лужение
При подключении электроплиты, когда отсутствуют комплектующие, а до магазина несколько часов можно подготовить жилы самостоятельно. Конечно их можно подключить и без подготовки. Но лучше этого не делать. Качество контакта неподготовленной жилы невысокое. Клеммы продаются в комплекте и по отдельности, стоимость их доступна всем. А подсоединить их совсем уж просто. Но при наличии дома паяльника можно жилы подготовить более качественно. При штыревом подключении оголенную часть жилы покрывают припоем. А затем вставляют в гнездо на колодке и зажимают при помощи отвертки.
В случае болтового соединения оголенную жилу раздваивают на равные части. Производят скрутку каждой части и делают пару оборотов их общей скрутки. Затем в подготовленное место вставляют отвертку или другую деталь с диаметром немного больше чем у крепежного болта и производят еще одну скрутку. Кусачками удаляют лишнюю длину. Получившиеся кольцо обрабатывают паяльником при помощи припоя. В итоге получается луженная клемма. Последовательно обрабатывают все жилы. Такой контакт надежный и прослужит многие годы.
Инструкция по подключению
Подключение через розетку
Такая установка потребует особой силовой розетки с заземлением, рассчитанной на мощность от 30 Вт. Подсоединяя провода к розетке и штырям, производится проверка подсоединения проводов, которые подключены на автомате и электроплите к фазе, нулю и земле, к правильным клеммам.
Завершение всех работ – закрепление задней защитной панели плиты и включение ее в электросеть.
Подробная инструкция подключения плиты, которая работает от однофазной сети 220 В с прокладкой для нее отдельной электролинии:
- Начало рабочего процесса – обязательное обесточивание распределительного щитка.
- Первоначально производится подключение проводного кабеля к автоматическому выключателю на распределительном щите.
- К нему осуществляется подсоединение проводов фазы и нуля, подсоединение земли производится к заземлению жилья.
- Далее следует последовательноеподключение УЗО сразу за автоматическим предохранителем и его закрепление.
- После осуществляется прокладка кабеля к месторасположению и установки розетки. Для этого возможен открытый способ установки с использованием гофрированной трубки или ПВХ-короба.
- Выбираются трехконтактные силовые розетка и штыри для однофазной сети.
- Недопустима путаница электроконтактов при их подключении к розетке. Заземление обязательно присоединяется к контакту заземления, 0 – к нулевому, а фаза – к фазному. Тщательной проверке подвергается и правильность подключения кабеля от электроплиты к вилке.
- Крепление розетки производится на стеновой плоскости, расположение которой должно быть в удалении от внутридомовых конструкций из металла (водопроводные и газовые трубопроводы или батареи отопительной системы), чтобы на нее не было воздействий тепловых источников и воды.
- Далее производится включение силового кабеля с уже подсоединенной вилкой к электроплите.
- Проведя внимательную проверку всех соединений на их тщательную затяжку и надежное закрепление элементов схемы, осуществляется пробное включение кухонного оборудования. Производится включение автомата, после защитного устройства, и соответственно электрической плиты.
- Сначала электроплита включается на полную мощность, после чего все выключается и осуществляется проверка всех элементов на их нагревательную способность.
Подсоединяя провода к розетке и штырям, производится проверка подсоединения проводов, которые подключены на автомате и электроплите к фазе, нулю и земле, к правильным клеммам
Подключение на клеммы
Крепление клеммной планки осуществляется на стеновую поверхность. После этого к данной планке с одной стороны осуществляется подсоединение провода электролинии сети, а с другой – силового кабеля электрической плиты. Подключая все к клеммной планке, следует проследить, чтобы провода определенного окраса подсоединялись к соответствующим клеммам на самой электроплите.
Подсоединение на клеммы аналогично операции с применением розетки:
- Производится подсоединение электропровода к автомату, после чего устанавливается защитное устройство, и электропровод протягивается к будущему месторасположению электрической плиты.
- В стеновой поверхности делается выемка для установки защитного короба под размещение клеммника.
- К клеммной планке делается подводка и подсоединение электропровода от распределительного щитка и электрокабеля от подключаемой электрической плиты.
- Их закрепление в клеммной планке должно быть произведено без путаницы электропроводов.
- По окончании данных работ защитный короб должен быть закрыт крышкой. Последний этап – проверка функциональности кухонного оборудования.
Клеммная колодка, к которой надо подключать электрический шнур
Меры безопасности
Во время подключения электроплиты своими руками надо обязательно соблюдать меры безопасности, поскольку это очень мощный бытовой прибор
И неважно, какой фирмы устройство: Дарина, Ладога, Ханса и так далее
Все детали: проводка, розетка, вилка и клеммник должны справляться со значительными нагрузками, а значит, они должны быть на них рассчитаны
Самое важное во всём этом – это правильный подбор сечения кабеля
Что будет, если неправильно подключить устройство, мы уже писали выше: удар током, пожар и порча имущества.

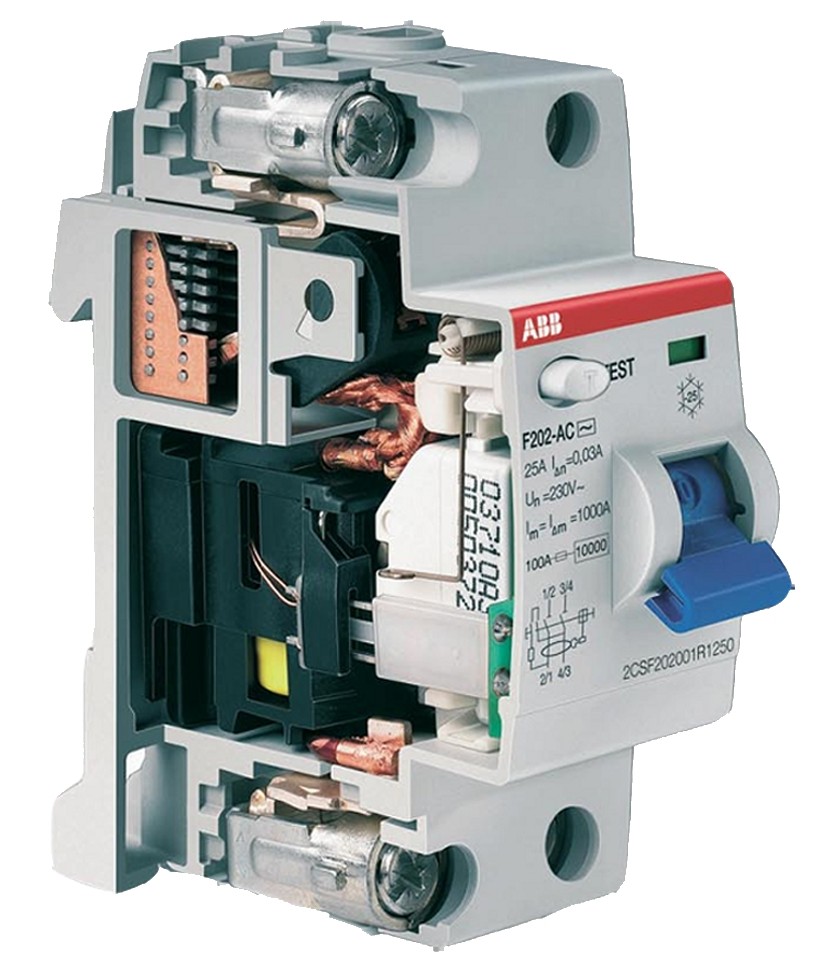

Не имеет смысла, как вы собираетесь подключать устройство – прямо на щит, без розетки и вилки или же с их помощью – обязательно подключайте УЗО. Если нет возможности его поставить, то в этом случае покупается дифференциальный автомат. Это устройство, которое в себе сочетает характеристики автоматического выключателя и дифференциального реле (УЗО). Автоматический выключатель нужен для того, чтобы защитить проводку от короткого замыкания или перенагрузки. УЗО нужно для того, чтобы найти утечку тока и спасти человеку жизнь.
Коробка для подключения электроплиты должна быть полностью защищена от попадания влаги
Это очень важно. Потому что, в противном случае, может возникнуть короткое замыкание, или вас может ударить током
Желательно, чтобы защита коробки была не ниже IP44.
Вообще работа с электричеством требует особой осторожности и внимательности. Когда вы монтируете проводку, подключаете любой электроприбор (даже если вы просто вкручиваете лампочку), обязательно выключайте автомат питания
Когда вы монтируете проводку, подключаете любой электроприбор (даже если вы просто вкручиваете лампочку), обязательно выключайте автомат питания.
Всех домочадцев следует предупредить, чтобы никто не трогал щиток. А если вы живёте в многоквартирном доме, то попросите кого-то остаться возле щита и предупреждать всех о том, чтобы его не трогали.
Обязательно ещё раз после этого надо проверить, нет ли фазы на жиле. И занимайтесь подключением в тонких тактильных прорезиненых перчатках нетёмных цветов. Потому что в резине тёмного цвета в качестве красителя используется уголь, а он является сверхпроводником.
Если вы используете многожильный кабель, то его конец надо в любом случае опрессовать. Потому что он со временем ослабевает, если этого не сделать, и контакт станет слабым, т.е. высока вероятность того, что он сгорит.
Внимательное прочтение наше статьи точно поможет вам подключить любую электрическую плиту к питанию. А также установить духовку и подключить конфорки. Только обязательно будьте максимально осторожны, совершая все действия. Помните, что электричество – это не шутки. С ним надо быть предельно бдительным и аккуратным. Тщательно подбирайте кабель, который планируете использовать для монтажа устройства. Не забывайте, что от него зависит то, какой автомат вам нужен. Также рекомендуем для дополнительной защиты от коротких замыканий и воспламенения ставить УЗО.
Помните о том, что для электрической плиты надо обязательно ставить отдельный автоматический выключатель. Также лучше подключать её напрямую к щиту, а не через розетку. Но если вы выбрали всё-таки второй способ, то обязательно с умом выбирайте все необходимые детали. В частности, саму розетку. Ведь в обычную подключать электроплиту нельзя.
Внимательно изучите схемы подключения устройства к сетям с разным количеством фаз. Незначительно эти процессы отличаются, поэтому не поленитесь прочитать о каждом из них. Также не забывайте о том, что для электрических приборов обязательно должно быть заземление. Если его нет, то постарайтесь как можно быстрее заземлить агрегат
А тем временем пользуйтесь ним с огромной осторожностью и с мерами безопасности, которые позволят вам избежать различных повреждений
Подключение вилки духового шкафа
Если духовка идет с заводской вилкой, то она может быть не разборной, а цельно литой. И тогда ее отрезание влечет потерю гарантии, будьте внимательны в этом вопросе.
Но как правило, в последних моделях с духовым шкафом, не идет установочной вилки, поэтому подключать ее нужно также самостоятельно. Объясняется это тем, что в разных странах, духовку можно подключить как минимум к нескольким видам абсолютно разных розеток.
И угадывать производителю какая вилка где понадобится, попросту не выгодно.
Провод от духовки зачищаете, опрессовываете наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль (обычно это проводники серого=коричневого и синего цветов) сажаете на крайние контакты вилки.
Опять же без разницы куда какой, фазировка здесь не имеете значение. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри, фиксируете его поджимающим хомутиком и закручиваете корпус вилки.
Важное замечание: при подключении к вилке проводов, никогда не ориентируйтесь только по цветам изоляции жил. Обязательно открутите крышку клеммной колодки на эл.духовке и проверьте куда какой проводок заведен (о правильном подключении к клеммам сказано ниже)
Когда по какой-то причине нет доступа к клеммам, или там стоит гарантийная пломба, используйте обычный китайский тестер-мультиметр. Заземляющая жила должна быть соединена с корпусом духовки.
И поэтому при подключении щупов в режиме замера изоляции к жиле и к корпусу, должен раздаться звуковой сигнал или на дисплее высветиться ноль. То есть сопротивление R=0 Ом. Таким образом вы найдете «землю», оставшиеся два провода будут фаза и ноль.
Особенности выбора кабеля для плиты
Безопасное использование любого вида плит, включая электрическую плиту, напрямую зависит от правильно выбранного и подсоединённого к электросети шнура
Эксплуатируя кабель для электрической плиты, надо акцентировать внимание на таких моментах, как:
- сечение (модель, размер);
- розетка (силовая) и вилка;
- автомат для ввода и прибор для защиты от отключения;
- схема и метод соединения с питающей сетью.
Помимо вышеуказанного, определите конкретный путь для подведения шнура от электрического щита к подключаемой плите и проведите заземление. Нельзя объединять линию для освещения и розетки с электропитанием плиты. Это указывается в правилах установки электроприборов.
Как правильно заземлить электроплиту
Неверно заземленная электроплита опасна. На ее корпусе может быть высокое напряжение. Оно незаметно, пока через тело пользователя не пройдет цепь тока. Например, при касании одной рукой корпуса плиты, а другой — батареи. Конечно, поверхности всех современных электроприборов покрыты эмалью или порошковой окраской с добавлением пластика. Но это не значит, что можно игнорировать правила подключения.
В устаревших электросетях это частенько делают соединением квартирной точки нуля с контактом заземления. Это чревато возникновением аварийных ситуаций. При отгорании данной линии в щитке на прибор поступит высокое напряжение.
Еще опаснее, когда за дело берутся неопытные электрики в сетях, где кабели не помечены цветовой маркировкой. В этом случае фаза с нулем частенько меняются местами. Такое «заземление» сразу образует на корпусе плиты высокое напряжение. Поражение человека электротоком может произойти в любой момент.
Есть несколько вариантов заземления бытовой плиты. На каком остановиться – каждый решает индивидуально.
Чего нельзя делать ни в коем случае

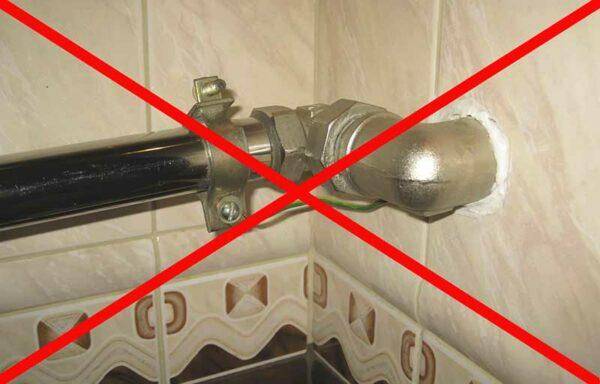

Среди некоторых обывателей бытует мнение, что трубы центрального отопления, сделанные из металла, станут отличной точкой для подключения заземления. Пользоваться таким вариантом нельзя ни в коем случае. Подключение вывода земли к трубе батарей создает опасность для всех жителей дома.
Известны случаи, когда люди получали удар током. Есть и происшествия с летальным исходом, соседи снизу нерадивого владельца электроплиты получали серьезнейшие электротравмы. Даже если устройство находится на первом этаже, и путь тока не несет явной опасности, вода внутри труб является проводником. И риск поражения жителей дома электротоком остается довольно высоким.
Исследование квартирного щитка
Узнать, заземлен ли щиток квартиры или общий на лестничной клетке, можно у обслуживающей дом компании или в ЖЭКе. Если там не могут дать однозначного ответа, лучше найти иной способ решения проблемы. Но если пользователь получает точные данные, желательно, документально подтвержденные — достаточно просверлить в металлической шине щитка отверстие и закрутить в него болт. Закрепив на нем желто-зеленый провод плиты, последнюю безопасно заземляют.
Создание заземляющего контура
Правила заземления объектов недвижимости подчиняются строгим нормативам, в которых описана как конструкция шины, так и ее сопротивление и другие параметры. Однако для бытовых условий при защите плиты систему можно упростить. Для создания заземляющего контура следует действовать так.

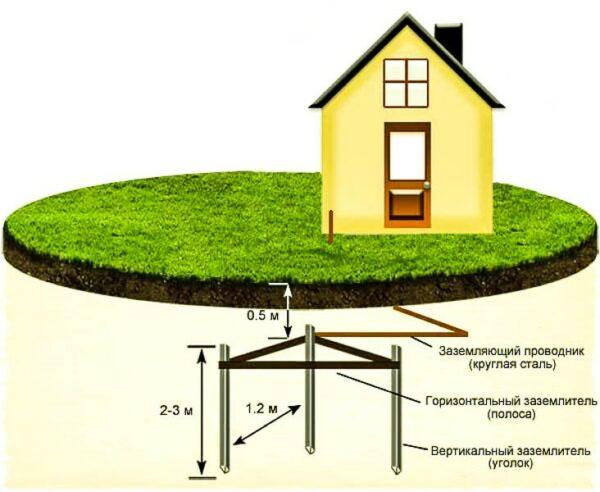

- В землю вдоль стены дома на расстоянии от полуметра до метра друг от друга вбиваются три металлических прута диаметром 16 мм и более, длиной 250 мм и более. Как вариант, можно использовать стальные уголки.
- Создается контур заземления привариванием к свободным концам прутов (уголков) стальной полосы шириной 40-50 мм, толщиной 5 мм.
- От контура по стене выводится 8 мм стальная проволока. Одним концом она приваривается к полосе, на другой имеет пластинку с отверстием для болта.
- Проволока выводится до уровня окна квартиры.
- Изнутри, по полу или выше, выводится кабель заземления плиты.
- Провод соединяется с пластинкой при помощи болта на высоте не менее 250 мм от земли.
Сделанный самостоятельно контур необходимо проверить. Для этого стоит пригласить специалиста региональных электросетей. Контур бытового назначения должен иметь сопротивление не более 8 Ом. Если данный параметр больше, потребуется вбить дополнительные прутки. Оптимальное значение контура заземления — 4 Ом и ниже.
Пассивная защита
Что делать, если заземлить плиту никак не получается? В этом случае применяются превентивные меры против поражения электротоком.
- Плита размещается так, чтобы было невозможно одновременно коснуться ее корпуса и кранов, батарей, иных металлических предметов.
- На полу возле плиты, в рабочей области, настилается диэлектрическое покрытие. Это резина, линолеум, минимум плотный сухой коврик.
- Автоматы с тепловым расцепителем заменяются на дифференциальные. Последние реагируют на токи утечки в 30 мА и оперативно разорвут цепь при возникновении аварийной ситуации.
Диэлектрический коврик убережет от поражения электрическим током
Естественно, с плитой стоит обращаться крайне аккуратно. Отсутствие заземления грозит не только здоровью владельца устройства. Сама плита может стать источником, например, пожара, нанося значительный материальный ущерб.
Как подключить электрическую плиту пошаговая инструкция
Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение станем выполнять через розетку.
Подключаем электроплиту
Шаг первый (как подключить электрическую плиту)
Вам нужно определиться с местом для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Чтобы обеспечить его надежную и безопасную эксплуатацию, на ближайшей к плите стене, устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.
Шаг второй (как подключить электрическую плиту)

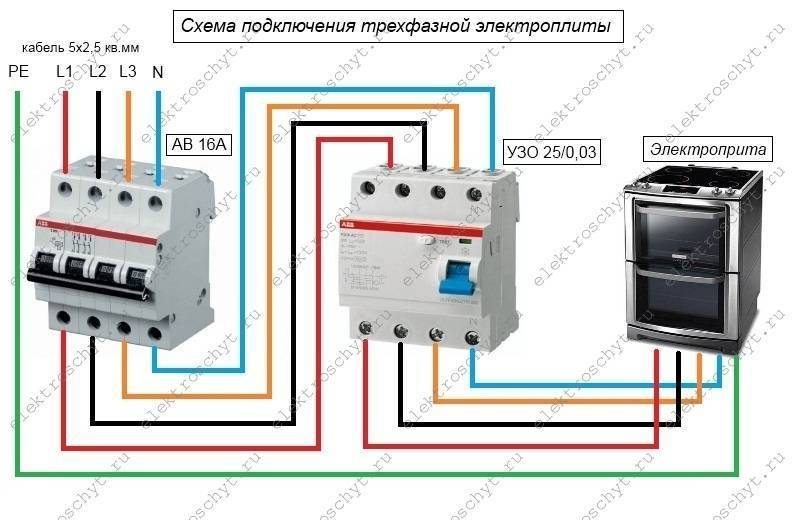

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, тогда ставим трехполосный выключатель на 16 А. Если работа будет происходить в однофазной сети, монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.
Однофазное подключение электроплиты (наиболее распространенное)
Шаг третий (как подключить электрическую плиту)
Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяется шнур 3х4 аналогичной марки. После чего протягиваем провод от электрощита к штепсельной розетке нашей электроплиты.

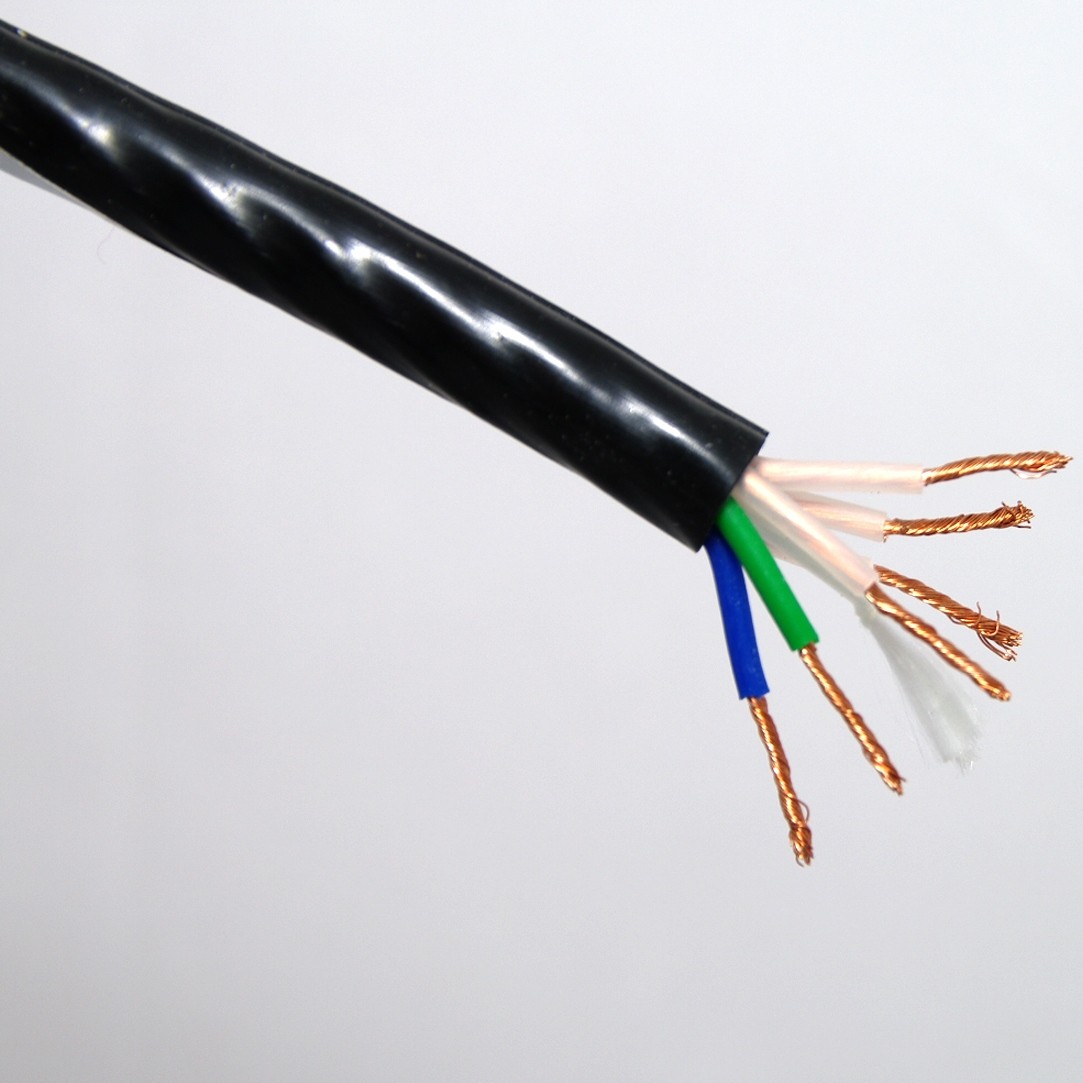

Кабель силовой ВВГнг 5х2,5
Шаг четвертый (как подключить электрическую плиту)
Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Эту работу нужно проводить очень внимательно, соблюдая установленные стандарты. Если подключение электрической плиты производится с использованием трехжильного кабеля, то коричневый провод (еще он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки. Синий провод (должен быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля зачастую окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.
Шаг пятый (как подключить электрическую плиту)
Дальше к кабелю подключают вилку. Силовая вилка — разборная. Сперва откручиваете два крепежных винта, затем снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. Защитную изоляцию нужно снимать с края гибкого кабеля (примерно на 5-6 см), проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.
Соединяем штепсельную вилку с гибким проводом электроплиты
В процессе обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке. Так выглядит вилка для подключения электроплиты

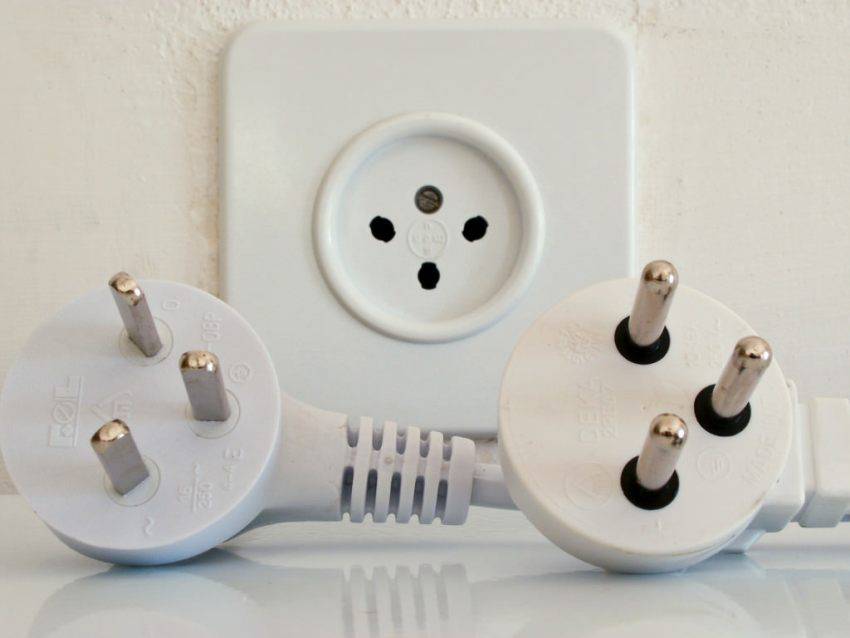

Так выглядит вилка для подключения электроплиты
Шаг шестой (как подключить электрическую плиту)
Подсоединяем гибкий провод к плите. Вот на этом этапе уже многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же они находятся на задних крышках агрегатов. Дальше просто следует идти предложенным производителем рекомендациям.
Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.
Шаг седьмой (как подключить электрическую плиту)
Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «нуля» соединяем с общей шиной для всех проводников ноль. Остается не подключенной лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет.

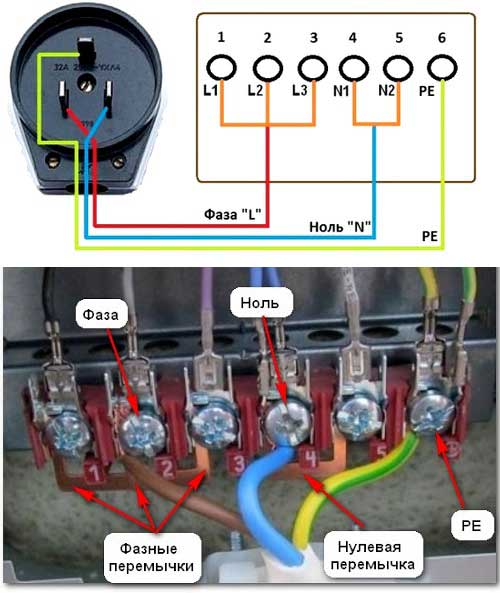

Расстановка перемычек в электроплите Ханса
Самостоятельное подключение электрической плиты
Напоминаем ещё раз, что процесс установки этого устройства очень сложный. Справиться с ним непросто, если вы до этого всю жизнь были с электрическими приборами «на Вы». В этом случае, вам стоит послушаться рекомендаций специалистов и доверить процесс знающим мастерам.
Но если вы можете самостоятельно установить розетку или хотя бы что-то смыслите в электричестве, то можете попытаться установить всё самостоятельно.
Главное правило, которое должно соблюдаться, когда вы совершаете подключение плиты: чем меньше соединений, тем надёжнее и долговечнее они будут.
Поэтому для того чтобы подсоединить устройство, лучше всего сделать для него отдельную проводку, которая будет соединять его и коммутатор с функциями УЗО. Но можно устанавливать и розетку для прибора
Также обратите внимание на то, что во время работы на кухне могут возникать ситуации, из-за которых бьёт током, поэтому очень важно подключать прибор к заземлению
Схему подключения электроплиты выбирайте в зависимости от того, сколько фаз в вашем доме. Как правило, на корпус устройства прикрепляют специальную подсказку со схемой подключения прибора к одно-, двух- и трёхфазной сети. Именно они и помогут вам сделать всё самостоятельно.
Как правило, в наборе с электроплитой отсутствует шнур. Это нормально. Это одно из требований техники безопасности, которое подразумевает непосредственное подключение электрических приборов через клеммные колодки, без розеток.
Но и при помощи розетки можно произвести подключение прибора. Главное, проследить за тем, чтобы он был рассчитан на ток от 32 А. Но запомните: электроплиты очень мощные, поэтому простая бытовая розетка не может использоваться для их подключения.
Очень важно, чтобы устройство было заземлено. Любым доступным методом
Если же сделать это сразу после приобретения устройства невозможно, то надо очень осторожно им пользоваться и в скорейшем времени исправить сложившуюся ситуацию
Если же сделать это сразу после приобретения устройства невозможно, то надо очень осторожно им пользоваться и в скорейшем времени исправить сложившуюся ситуацию
Выводы
Современная электрическая плита – это достаточно сложное оборудование. Чтобы электроплита могла работать с максимальной безопасностью и эффективностью, необходимо обеспечить ей питание с соответствующими параметрами. Розетка, проводка и автомат должны выдерживать нагрузку больше той, что создает сама плита. Лучше всего, если для запитки плиты используется отдельная линия, а для ее защиты – соответствующие устройства. Правильно подключить плиту к электросети с соблюдением всех необходимых требований сможет только опытный специалист. Заниматься этим самостоятельно, а особенно при отсутствии навыков, не стоит. Самостоятельный монтаж проводки может стать причиной очень больших неприятностей.
