Как подключить светодиодную ленту

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.

2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

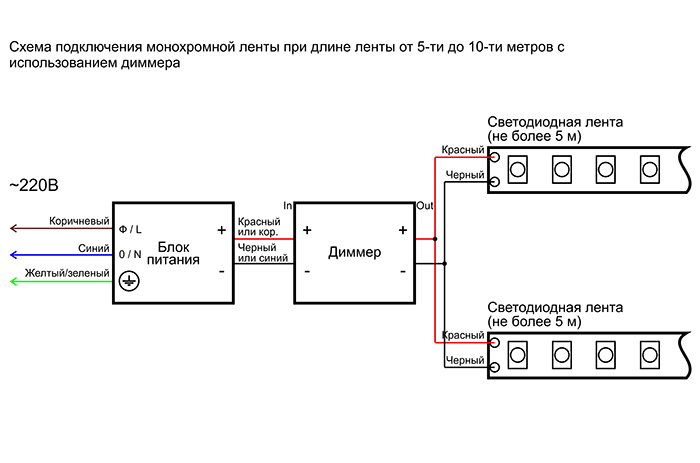

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

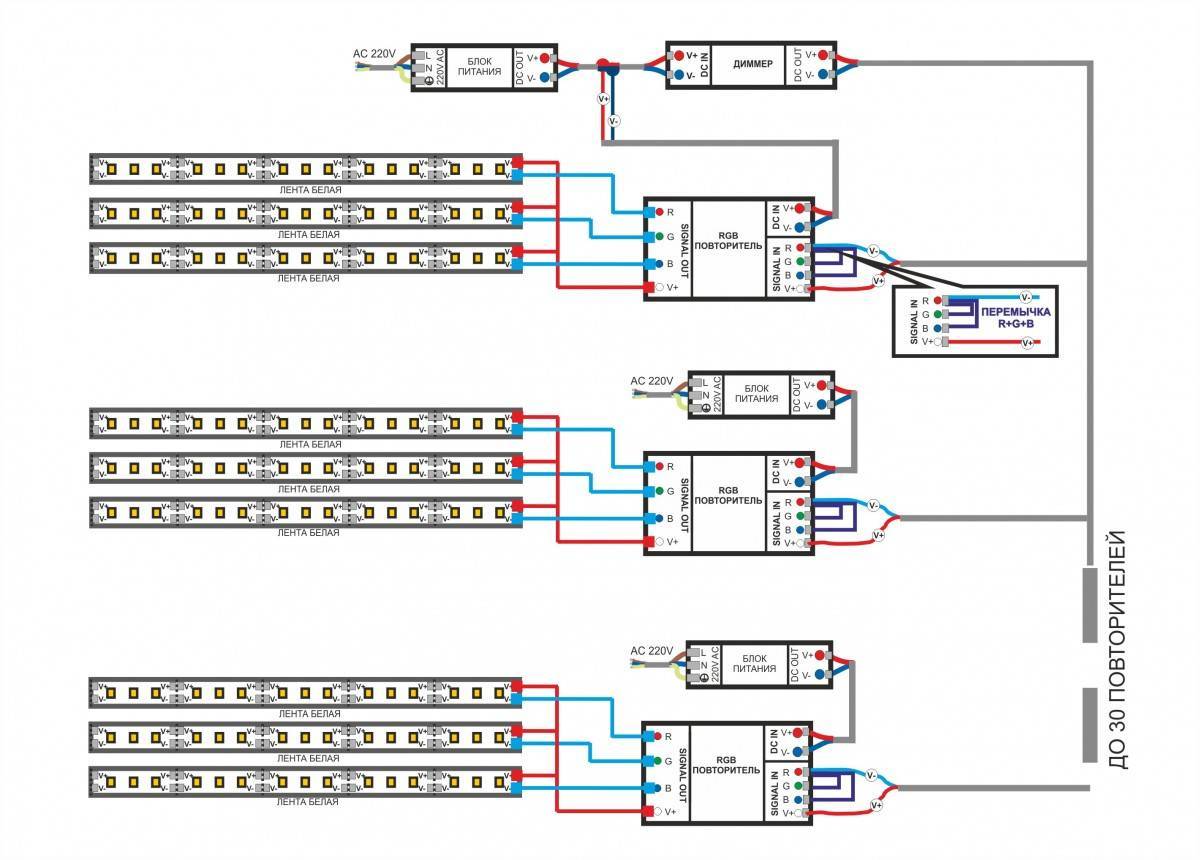

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

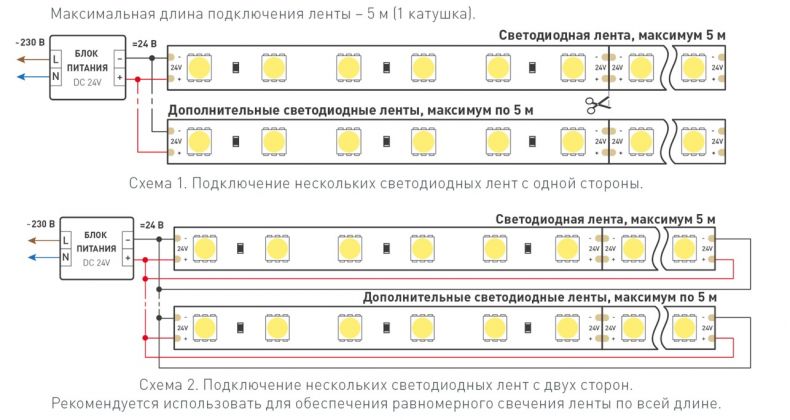

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

Часть 1: Разрежьте, соедините и запитайте светодиодные ленты с помощью пайки

Шаг 1: Измерьте длинуШаг 2: Найдите место разреза на светодиодной лентеШаг 3: Отрежьте светодиодную лентуШаг 4: Припаиваем кабель к светодиодной ленте электрическим утюгомШаг 5: Прикрепите термоусадочную трубку для защиты точки пайкиШаг 6: Пайка светодиодной ленты из двух частей с помощью электрического утюгаШаг 7: Зажгите светодиодную ленту для проверки

Шаг 1: Измерьте длинуШаг 2: Найдите место разреза на светодиодной ленте COBШаг 3: Отрежьте светодиодную ленту COB.Шаг 4: Припаивание кабеля к светодиодной ленте COB электрическим утюгомШаг 5: Прикрепите термоусадочную трубку для защиты точки пайкиШаг 6: Пайка светодиодной ленты COB, состоящей из двух частей, с помощью электрического утюга.Шаг 7: Зажгите светодиодную ленту для проверки

Шаг 1: Измерьте длинуШаг 2: Найдите место разреза на светодиодной лентеШаг 3: Отрежьте светодиодную лентуШаг 4: Удалите силикон с площадки для светодиодной ленты.Шаг 5: Припаиваем кабель к светодиодной ленте электрическим утюгомШаг 6: Залейте силиконом светодиодную ленту.Шаг 7: Прикрепите термоусадочную трубку для защиты точки пайкиШаг 8: Пайка светодиодной ленты из двух частей с помощью электрического утюгаШаг 9: Зажгите светодиодную ленту для проверки

Шаг 1: Измерьте длинуШаг 2: Найдите место разреза на светодиодной лентеШаг 3: Отрежьте светодиодную лентуШаг 4. Снимите клейкую ленту 3M.Шаг 5: Залейте силиконом светодиодную ленту и торцевую крышку.Шаг 6: Вставьте светодиодную ленту в силиконовую заглушкуШаг 7: Очистите светодиодную ленту от силиконаШаг 8: Отрежьте силиконовую трубку от полоски.Шаг 9: Припаиваем кабель к светодиодной ленте электрическим утюгомШаг 10: Залейте силиконом светодиодную ленту и торцевую крышку.Шаг 11: Зажгите светодиодную ленту для проверки

Шаг 1: Измерьте длинуШаг 2: Найдите место разреза на светодиодной лентеШаг 3: Отрежьте светодиодную лентуШаг 4: Отрежьте термоусадочную трубку от светодиодной ленты.Шаг 5: Припаиваем кабель к светодиодной ленте электрическим утюгомШаг 6: Прикрепите термоусадочную трубку для защиты точки пайкиШаг 7: Пайка светодиодной ленты из двух частей с помощью электрического утюгаШаг 8: Прикрепите термоусадочную трубку для защиты точки пайкиШаг 9: Зажгите светодиодную ленту для проверки

Схема подключения светодиодной ленты RGB длиной 5м или 10м

Для начала рассмотрим вариант, когда у вас общая длина светодиодной подсветки всего 5м или 10м, то есть две цельные ленты соединенные параллельно по 5м каждая. Что необходимо в этом случае?

блок питания, преобразующий 220В из сети в 12 или 24В необходимые для работы подсветки

Все нюансы по его выбору, регулировке напряжения и особенностям подключения можно узнать из статьи ”Как правильно выбрать блок питания для светодиодной ленты”.

RGB контроллер

Его в отличие от блока питания можно подбирать без запаса по мощности, что называется впритык. Главное правильно рассчитать мощность самой ленты.

Например, если 1м потребляет 14,4Вт (данные можно найти на упаковке или из таблиц, согласно разновидности светодиодов), то 10м будут соответственно “кушать” 144Вт. Именно на такую мощность и покупаете контроллер.

Как все это правильно подключить? Во-первых, 220В нужно подать на сам блок питания. Обычно слева на нем имеются две клеммы с маркировкой L(фаза), N(ноль) и заземление. Здесь полярность L и N соблюдать не обязательно.

Далее по схеме идет контроллер. У него имеется ряд клемм:

Light с контактами BGR V+

Расшифровываются они как:B (blue) – синий

G (green) – зеленый

R (red) – красный

+V – общий плюс на светодиодной ленте. Непосредственно на ленте он может быть подписан как ”+12” или просто ”+”. Все остальные три контакта rgb являются минусовыми.

Power с контактами “+” и ”-”

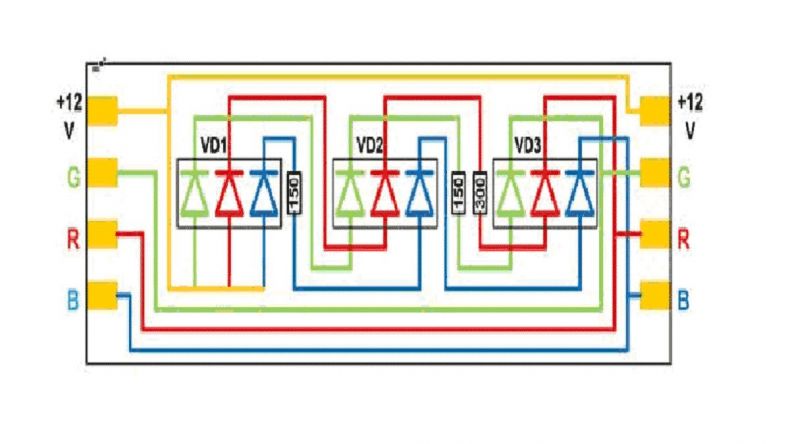

В отличие от монохромной ленты у RGB варианта не два контакта, а четыре. А иногда и все пять!

Поэтому заранее уточняйте, сколько контактов для пайки проводов имеет лента и покупайте соответствующий контроллер. Особенно это актуально при покупках через интернет магазины.

К контактам Power подается напряжение 12 или 24В от блока питания.

Здесь соблюдать полярность уже строго обязательно.

Ищите на блоке клеммы с надписью ”V+” и “V-“. Вместо “V-“ иногда пишут “COM”.

Далее заводите в клеммы контроллера три припаянных к ленте RGB проводка, каждый из которых отвечает за свой цвет. R подключаете к R, G к G и так далее.

Если перепутаете порядок, подключите красный к зеленому или наоборот, ничего страшного не случится, просто будут путаться цвета на пульту управления.

Кстати, светодиодную ленту RGB в крайних случаях можно подключать и вовсе без контроллера, напрямую к блоку.

Для этого нужно скрутить все три провода rgb в один и подать на него минус, а на второй проводок плюс.

Правда в этом случае, ни о какой разноцветной подсветке и речи быть не может. Однако как один из вариантов освещения, при выходе из строя контроллера, рассматривать можно.

123

Необходимы ли контроллер и блок питания

Порой мастера-любители стараются избежать расходов на дополнительные устройства. В подобных ситуациях помогает смекалка. Например, есть лента RGB длиной 10 м, однако нет блока питания и контроллера. Тогда прибегают к хитростям. Заместо обычного блока питания возможно использование адаптера для плазменного телезивора либо телевизора LED, выдающего 12 В. Обязательное условие: выпрямитель должен подходить по показателям исходной мощности. Единственная проблема заключается в том, что подобных блоков должно быть 3 — по 1 для каждого цвета.

Также заместо обыкновенного выключателя устанавливают 3-клавишный. Их соединяют так:

• Ноль должен пойти на блоки электропитания сразу и после этих блоков он должен опять соединиться в единую линию.
• Фазный электропровод должен пойти через выключатель и там превратиться в 3 электрожилы. Затем каждая из них идёт на собственный блок электропитания, затем она подаётся на ленту RGB нужного цвета.

В результате путём включения конкретных клавиш обеспечивается зажигание определённого цвета, а в случае комбинирования этих клавиш возможно достижение дополнительных цветов. Ленты RGB для интерьерного дизайна могут использоваться очень разнообразно.

Подключение питания способом пайки припоем

На самом деле припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм. Чтобы правильно и качественно паять необходимо сначала, покрыть поверхности слоем припоя. Другими словами контактные площадки светодиодной ленты нужно залудить. Затем нужно залуживать концы проводов. Снимите изоляцию с их концов и нарежьте нужной вам длины. Заметьте, что изоляция снимается на 8-10 мм, а после — они подрезаются до отрезков длиной около трех миллиметров.

Теперь осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльника с каплей припоя в течение пару секунд получить пайку. Чтобы проверить отсутствие замыкания и правильность пайки рекомендуется воспользоваться мультиметром. Изолировать места пайки не обязательно. Но специалисты рекомендуют надевать термоусадочную трубу и подогреть феном место пайки. Более простой вариант – несколько раз обернуть лентой для изоляции место пайки.

Правила подключения

Чтобы не испортить дюралайт и обеспечить исправно работающую подсветку необходимо соблюдать ряд правил.

1. Сделайте все необходимые замеры заранее. Чаще всего длина ленты составляет 5 м, ее можно разрезать в специально обозначенных местах или удлинить, соединив несколько отрезков.
2. Соблюдайте полярность, т. к. вы имеете дело с полупроводниковым устройством. В случае неправильного подсоединения светодиоды не загорятся, тогда нужно поменять подключение питающих проводов.
3. Производите все манипуляции по установке на отключенном устройстве и проверяйте соединения перед включением в сеть.
4. Монтируйте ленту на специальный профиль из алюминия или пластика, он выполнит роль теплоотвода и снизит риск быстрого перегорания.
5. Выбирайте блок питания с запасом мощности минимум 30% для всей электрической цепи. Это нужно для того, чтобы БП не работал на своем пределе, тогда срок эксплуатации прибора будет дольше.
6. Подключайте LED-ленту параллельно отрезками не более 5 м каждый. При последовательном соединении нагрузка будет больше допустимой, устройство не будет работать исправно, также проявится неравномерность свечения диодов.

Светодиодную ленту следует монтировать на алюминиевый профиль, который выполняет роль теплоотвода.

Определяем вид подключаемой ленты

Первое с чего следует начать – это определить, какую ленту требуется подключить многоцветную (RGB, WRGB) или одноцветную ленту. От этого будет зависеть схема подключения и требуемые компоненты.Если вы не знаете какая у вас лента, то определить очень просто, достаточно посмотреть на количество контактных площадок на изделии.У многоцветной ленты их будет 4 для RGB или 5 для WRGB. Все контакты на цветной ленте, кроме одного будут отвечать за определенный спектр цвета, а один оставшийся будет общим + 12V или +24V в зависимости от типа изделия.

В чем мы уже рассматривали в статье, про которую мы сказали в самом начале, но все же кратко напомним.

В RGB ленте используются только многокристальные светодиоды, а в WRGB к многокристальным добавляется однокристальные светодиоды белого цвета, которые чередуются с многокристальными через определенный промежуток. Для большей ясности взглянем на фотографию.У одноцветной ленты всего 2 контакта, плюс и минус. Подобные изделия не способны изменять свой цвет.Рассмотрим схемы и компоненты требуемые для подключения каждого из видов.

Ошибки подключения светодиодных лент

Начинающие совершают типичные ошибки, что приводят к некорректной работе и поломке светодиодных лент:

1. Неправильно выбран класс безопасности. Например, высокая влажность для типа ленты IP20 приведет к высокому риску возникновения короткого замыкания и поражения электротоком.
2. Слабая мощность блока питания, что не позволяет подключить дополнительные участки или обеспечить работу ленты на всю доступную мощность.
3. Некорректное подключение. К источнику питания каждая новая СДЛ подсоединяется параллельно, а не последовательно с обязательным соблюдением полярности.
4. Отсутствуют теплоотводящие элементы. Когда мощность ленты превышает 14 Вт, она устанавливается только на алюминиевый профиль.
5. Неправильно установленные (расположенные) ленты. Предметы интерьера загораживают светопоток, либо светодиодная лента находится вблизи отопительных систем и чрезмерно перегревается.

Самая популярная ошибка и жалобы, что не работает – это некорректное подключение!

Последовательно соединять ленты, как указано на рисунке ниже – нельзя! Каждый отрезок, тем более, когда он длиннее пяти метров,  подсоединяется только параллельно.

Правильно же светодиодные ленты подключаются так:

При правильном  подключении и соблюдении всех тонкостей монтажа светодиодная лента станет идеальным источником, как основного, так и дополнительного освещения.

Важно не совершать досадных ошибок, чтобы впоследствии все долго и исправно работало

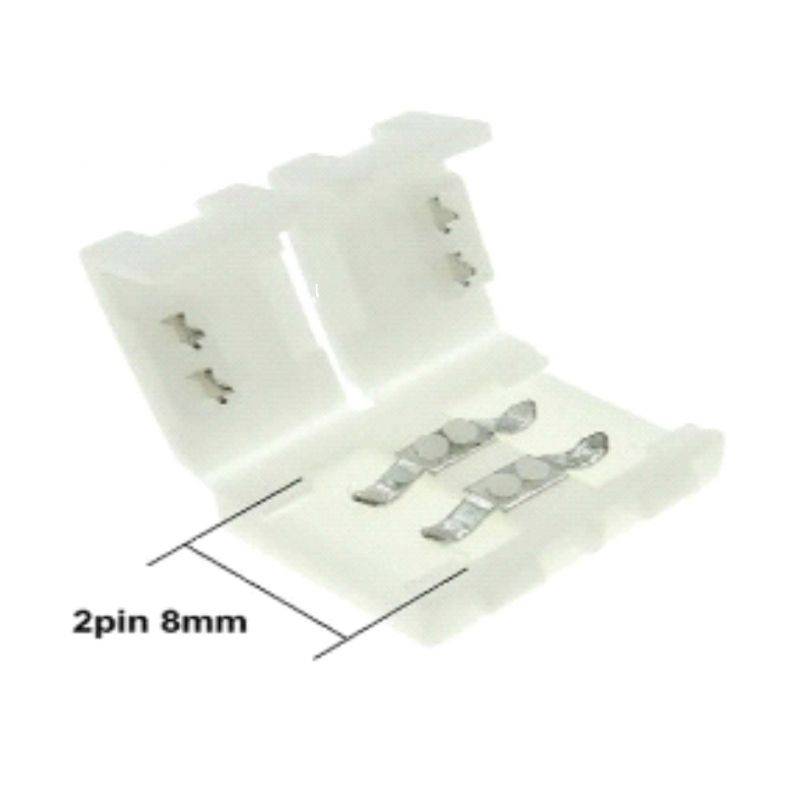

Разъемы

Заводская комплектация полностью готовой к установке ленты, предполагает наличие разъёмов, присоединяемых к источнику электрического питания.

Однако, в нарезанных элементах нет готовых контактов, поэтому применение коннекторов с разъёмами – единственно правильный вариант для подключения осветительного прибора.

Стоимость коннектора в значительной степени варьируется в зависимости от функционального назначения.

Конекторные устройства могут быть не только соединительными, но и соединительно-запитывающими, предназначенными для подключения к таким устройствам, как источник питания, контролер или диммер.

Область использования светодиодных лент и их достоинства

Устройство светодиодной конструкции включает плату в виде полосы, к которой прикреплены диоды. Подобное освещение используется не только для интерьеров и ландшафтных дизайнов, но и для оформления наружной подсветки рекламных щитов и билбордов, подсветки различных устройств и для дорожных знаков.

Благодаря влагозащите такую подсветку используют даже на улице

Светодиодные элементы обладают следующими преимуществами:

• быстрота монтажа, так как такие конструкции оснащены двухсторонним скотчем с тыльной стороны, что упрощает крепление к разным поверхностям;
• изделия обладают небольшим потреблением энергии;
• долгий срок службы по сравнению с люминесцентными моделями и лампами накаливания;
• экологичность и безопасность. Изделия не содержат вредных компонентов, а благодаря равномерному рассеиванию света не создают напряжения для глаз;
• выдерживает сложные условия эксплуатации: низкую температуру, воздействие влаги и незначительные вибрации;
• компактные размеры и эластичность конструкции позволяют задействовать ее в создании интерьеров, придомовых территорий и подсветок для рекламы.

Определяясь, какую схему подключения светодиодной ленты 220в к сети использовать, стоит учитывать, что материал не нагревается. При помощи данной конструкции можно получить большой спектр оттенков свечения.

В таблице представлены стандартные характеристики данных элементов
Основные характеристики ленты белого свечения

Как правильно организовать подсветку потолка светодиодной лентой?

Не все знают как грамотно установить светодиодную ленту для подсветки потолка. Данная конструкция отличается небольшими размерами, поэтому для ее укладки не нужно устраивать каналы или пазы. Для оформления потолка применяются варианты монохромного типа или цветные конструкции, которые оснащены RGB-контроллером для переключения цвета.

Этапы монтажа  конструкции на потолок

С помощью такого элемента освещения можно эффектно выделить границы комнаты. Для этого подсветка устанавливается под потолочный плинтус.

Изделия классифицируются по количеству светодиодов на метр конструкции. Их количество бывает 30, 60 или 120. При этом от плотности зависит яркость конструкции. В качестве потолочных конструкций используются изделия, которые обладают маленькой активностью свечения. Монтаж конструкции на потолок осуществляется с помощью специального профиля. Это необходимый элемент, который способствует охлаждению диодной ленты для потолка.

Конструкция с применением светодиодов в натяжном потолке

Оформление интерьера при помощи светодиодных лент

ЛЕД-технологии востребованы для локальных конструкций и в качестве дополнения ведущего освещения. Ими оформляется выделение определенных зон в интерьере. Например, фартука на кухне, ступенек лестницы или спального места.

Оформление фартука на кухне

Декорирование лестницы таким способом представляет оригинальный вариант дизайна, а также необходим для безопасного перемещения. Не обязательно оставлять свет включенным постоянно, его можно контролировать с помощью датчиков движения или использовать только для освещения в ночное время.

Такая подсветка делает лестничные конструкции более безопасными

С помощью функциональных лент можно подсвечивать телевизор, полки или стеллажи. Гибкие конструкции позволяют декорировать контуры любых изделий. Чтобы создать праздничное настроение рекомендуем использовать цветные подсветки для стекол, ниш и зеркал. Весьма практичны и удобны ленты в гардеробных комнатах и шкафах-купе.

Правильная подсветка полок делает интерьер эргономичным и удобным

Главная ошибка

Следует упомянуть популярную ошибку, которая допускается, когда сращивают 2 отрезка. Она заключается в последовательном их подключении. Некоторые думают, что достаточно прямого соединения 2-х концов ленты для получения требуемой длины. Такая коммутация является неправильной, т. к. подключение лент должно быть параллельным.

В практическом отношении данная ошибка приводит к увеличению контурного сопротивления. В конце цепи диоды будут давать крайне тусклый свет либо вовсе никакого. В таком случае на начальные ленточные фрагменты будет идти излишнее электронапряжение. Оно быстро вызывает поломку элементов освещения.

Ещё высокое электронапряжение ведёт к повышению температуры ленты с диодами. Это также нельзя назвать преимуществом. При неправильном соединении 2-х ленточных отрезков они быстро изнашиваются и значительно сокращается время их эксплуатации.

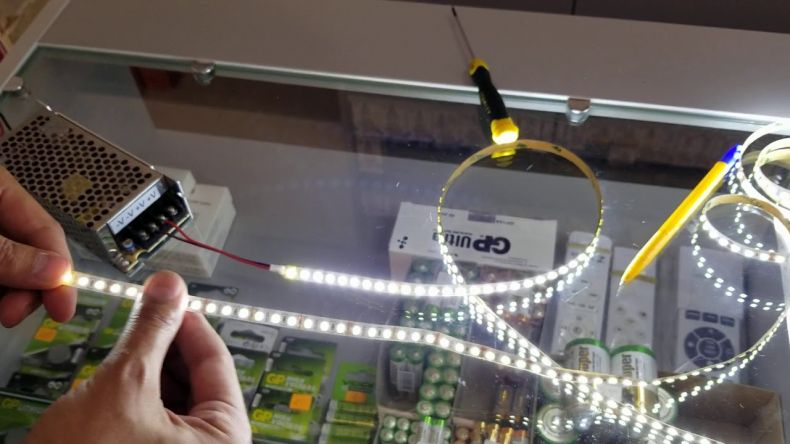

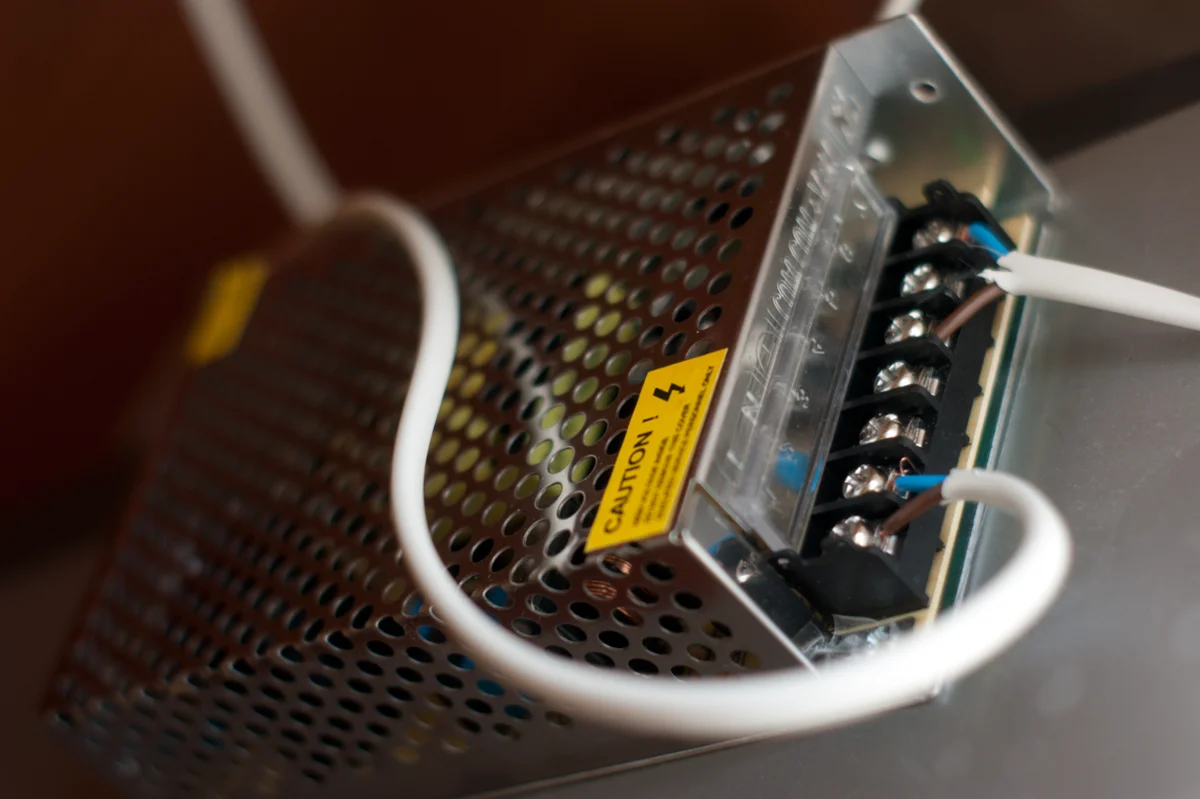

Как подключить ленту к блоку питания

Для примера подключения используем ленту со 60-ю светодиодами и блок питания в 220/12 В отечественного производства. Для подключения к сети питания применяют отрезок провода в 2х1,5 мм с изоляцией разного оттенка.

Длина провода подбирается согласно области установки блока, а также локации розеток. Помимо этот применяется вилка, рассчитанная на передачу заряда в 10 А.

Так как блок питания выполнен из металла, то к нему подсоединяют и провод защитного заземления РЕ. Такой провод может иметь зеленый или зелено-желтый окрас. Следующие действия:

1. Берем провод для подключения к блоку питания. Отлично подойдет провод сечением в 2*0,2/0,5 мм2. Длина провода будет определяться согласно зоны установки светодиодной ленточки и блока для питания. Каждый провод должен быть индивидуального оттенка, так как он будет подключаться разными полюсами к блоку питания;
2. Далее необходимо подготовить выключатель на 6А, определяемый в кабель питания. Такой кабель часто применяют для ночников;
3. Для работы нужно подготовить крестовую отвертку, острый нож, изоленту или термоусадочную трубку;
4. Далее кабель питания необходимо подсоединить к вилке (2*1,5). Чтобы сделать подобное необходимо раскрутить вилку и вытащить из вилки «ножки». Далее очищенные от изоляции клеммы определяются в клеммы «ножках». Фиксация происходит при помощи винтов;
5. Далее все проводки заключают в «вилку» и полностью фиксируют ее.

После сбора одного конца необходимо заняться вторым концом. Его подключают «в гнезда» с маркировкой L и N. Концы проводков заранее зачищают и скручивают для удаления лишнего. На следующих этапах:

Из клеммных гнезд «L» и «N» вытаскивают винты. На эти винты одевают зачищенные концы проводов. Из фиксируют в клеммы. Когда в работе используют кабель с тремя жилами, то провод под заземление закрепляют в клемме, имеющей обозначение E.

Далее важно провести зачистку областей, предназначенных для подключения светодиодов. Такой провод может подключаться к контактам с маркировкой в V- и V+

Клеммы и фиксирующие винты формируются таким же образом, как и другие проводки.

Подобным образом обеспечиваем соединение проводков от блока питания к светодиодной ленте

В работе важно учитывать полярность проводков. Красный оттенок провода зачастую соединяют с «плюсом» светодиодной ленты, а черный оттенок соединяют с «минусом»

Блок питания рекомендовано помещать таким образом, чтобы полностью исключить вероятность его соприкосновения с телом корпуса. Возможно использовать футляр из пластика. Под провода на нем делают специальные отверстия.

LED лента может выйти из строя после сборки исключительно в нескольких случаях:

• Некачественные материалы для сборки;
• Несоблюдение основных правил сборки ленты. Распространены ошибки в неправильном сочленении соединения.

Светодиодные ленты и их типы

LED-лента — это широкая гибкая линия. Такая линия имеет разную ширину. По длине платы расположены светодиоды и другие рабочие схемы. Фонарики могут располагаться как в один ряд, так и в несколько рядов.

Такое расположение огней способствует отличному рассеиванию потока света.

• Чтобы иметь представление о том, какую ленту купить лучше всего, необходимо уметь считывать маркировку. Существуют специальные таблицы, в которых вписаны обозначения и их расшифровка.
• На самой ленте всегда должны присутствовать обозначения удельной потребляемой мощности, значение излучаемого светового потока одним светодиодом. Обязательно должна присутствовать маркировка напряжения питания.

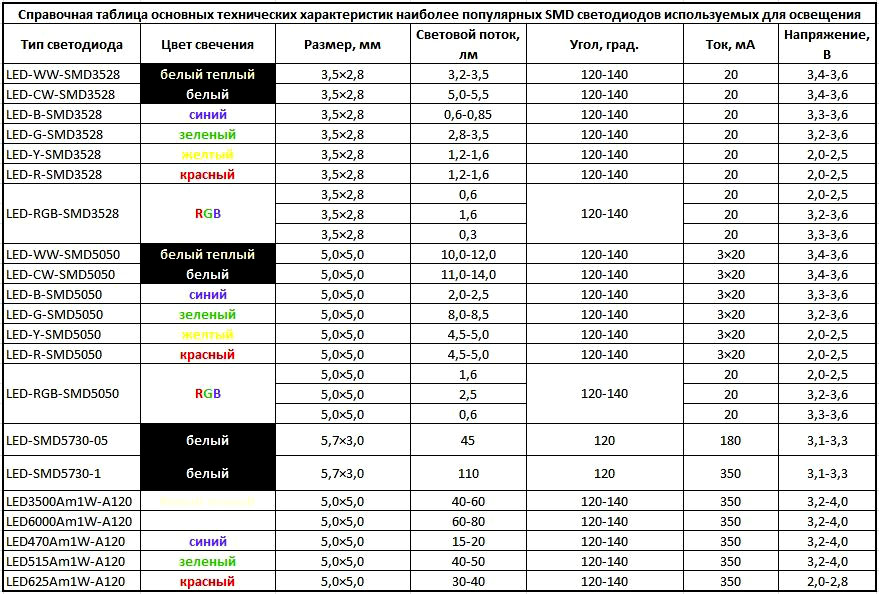

Характеристика светодиодов подчинена стандартам. Самыми популярными светодиодными лентами являются SMD 3528 и 5050. На одной LED ленте может находиться до 60, 120 диодов. Встречаются ленты и с 240 диодами. С обратной зоны подобных лент часто можно увидеть самоклеющуюся ленту.

Также важно упомянуть, что на каждом SMD-приборе находятся контактные зоны. Подобные площадки необходимы для увеличения площади ленты

На таких областях часто присутствует обозначение ножниц, по которым возможно и сделать разрез ленты.

Соединяются между собой отрезки лент посредством специальной пайки.

• Возможно говорить о DIP LED. Отличаются подобные диоды своими формами. В размере они могут быть от 3 до 5 мм. Наклеиваются диоды на гибкую ножку. Гирлянды, собранные из такого вида диодов, заливаются силиконом.
• Производиться они могут разной длины. Иногда такой вариант заключают в матовую трубу. Такие трубки используются не только для внутреннего освещения, но и для наружного.

Выделяют RGB ленты. Это вариант разноцветный вариант гирлянды. За смену цветового оттенка гирлянды отвечают специальные контроллеры. На гирлянде изменяются не только цвета, но а также насыщенность гаммы, ее яркость.

Выводы

Мы рассмотрели общие случаи подключения светодиодной ленты, но не сказали очень важной информации. При монтаже светодиодной ленты следует делать это так, чтобы ее минимальный изгиб был не менее 5 см

Хоть и плата светодиодной ленты гибкая, но при резких изгибах проводники могут либо порваться, либо растянуться, площадь их сечения уменьшится, и будет пропускать меньший ток, со временем она выйдет из строя.
