Рекомендации квалифицированных сантехников
Даже если сборка произведена без изъянов, желательно проверить все закрученные болты. После полной установки соединительные элементы окажутся недоступными.
Будет интересным: Способы шумоизоляции канализационных труб в квартире
Непонятно что будет проходить за скрытыми панелями. Но лучше не доводить дело до потока. Главное — обеспечить герметичность и обработать все стыки герметическим веществом. Ни одно соединение не должно пускать капельки воды, даже спустя несколько лет после регулярного пользования.
Бывают случаи, когда область слива оказывается далеко от канализации. Для решения этой проблемы потребуется дополнительная установка насоса. Работает система без лишних шумов, а габариты как раз подходят для размещения под основу. Зона санузла с установленной кабинкой должна дополняться хорошей вентиляцией. Этот момент очень важный, особенно если система дополнена «парилкой»
Все трубопроводные элементы должны быть расположены под минимальным уклоном. Это гарантирует самотек воды. Трубы канализации прокладывают, наклоняя их к стояку. Водопроводные трубы наклоняют к боксу. Это проводится, чтобы при отключении воды, ее капельки не накапливалась.
В некоторых бюджетных кабинках слив производится из силуминового сплава. Срок службы такой системы — до трех лет. Лучше на этом не экономить и потратить больше денег на покупку слива из нержавейки. К тому же к нему всегда поставляется качественный нормальный пластиковый сифон.
Водопроводы, что прокладываются к кабинке, рекомендуется дополнить шаровыми запорными вентилями и улавливателями грязи. Вода, что поступает в систему, не всегда чистая и стерильная. Форсунки лейки или отверстия обязательно забьются, что спровоцирует возникновение новых проблем.
Самостоятельно подключить все детали совершенно не трудно. Достаточно изучить рекомендации производителя, и четко следовать инструкции. Главное — все трижды проверить, прежде чем запускать систему. От ее работы зависит многое — целостность жилья, ремонт соседей и т. д.
Сейчас читают
- Особенности установки душа без наличия душевой кабины
- Тонкости выбора смесителя для душа и кабинок
- Виды гибкой подводки для подключения смесителей
- Раскрываем тонкости экономии воды для семейного бюджета
Этапы работы
Сборка поддона:
- Переворачиваем поддон, крепим 4 ножки-шпильки в посадочные места.
- Поддон крепим только после того, как надели на ножки гайки и шайбы.
- Находим на короткой опоре заранее впаянную гайку, крепим в неё центральную ножку.
- Для закрепления ножки сильнее закручиваем гайку, нанизываем шайбу, сверху контгайку и закручиваем до предела.
- Чтобы не было перекоса, не затягиваем до предела болты.
- Ножки по уровню выравниваем при помощи контргайки.
- Теперь, устанавливаем кронштейнеры для экрана поддона.
- Закрепляем поддон по уровню.
- Поддон готов.
Закрепление сифона
Следующая важная часть – это крепление сифона
Его конструкция и материал могут существенно отличаться, поэтому тщательно изучите инструкцию на этом этапе! Кстати, если не уделить должное внимание этому моменту, неправильно установить воздушный клапан, то вы будете наслаждаться амброзией канализационных труб
Монтируем сифон ко дну кабины. Выпуск лучше затянуть водопроводным и газовым ключом.
Как закрепить панели
Закрепление выполняется по шагам:
- Заранее проверяем соответствие панелей, разместив их бок о бок. Где больше отверстий для саморезов – там верх. Снизу закруглены края. Вправляем стёкла в направляющие;
- Приподняв панель, намазываем низ рамы герметиком, подтираем лишний клей;
- После установки стекла, затягиваем винты на лапках для прижима;
- Задействуем саморезы, прикрепляем арку сверху и снизу;
- Силиконовый уплотнитель надеваем на стеклянные панели «лепестком вовнутрь»;
- Под нижними частями наводящих и обод поддона промазываем силиконом. Скрепляем. Саморезы не трогаем!
- Силиконовым герметиком промазываем места соединения боковых панелей для полной изоляции;
- Наносим немного силикона по ободу поддона. Внимательно, не трогайте место стока воды! Затем, прикрепляем боковые панели на небольшие саморезы с шайбами;
- Одну из боковых панелей крепим к поддону, в последнем есть специальные отверстия под винты;
- Таким же образом закрепляем вторую панель;
- Место, где соединяются задняя обшивка о боковые промазываем клеем;
- Проверяем совпадение отверстий для закрепления саморезами задней панели, после, вставляем заднюю панель и вкручиваем саморезы;
Рекомендуем ознакомиться с видео, в котором подробно показан процесс установки душевой кабины своими руками:
Советы по установке
Если не уверены в правильном местонахождении саморезов и болтов, то не закручивайте их до предела. Всегда можно вернуться и подправить. Главное – не забудьте.
Многие модели кабин подразумевают отдельную полную сборку панелей. Не придётся поочерёдно приклеивать герметиком арки и т.д.
Как поставить двери
Сейчас чаще всего используют раздвижные двери на роликах, поэтому рассматривать будем вариант их закрепления:
- вкручиваем ролики в верхнюю и нижнюю части. Первые до отказа. Вторые – оттягиваем во время установки;
- уплотнитель «лепестком» наружу натягиваем на дверцу;
- проверяем, происходит ли герметичное смыкание дверных створок, подкручиваем болты по необходимости;
- на винты для роликов дверей крепим пластиковые заглушки.
Как смонтировать верхнюю часть:
- Соединяем крышу с лейкой, вентилятором, подсветкой и динамиком. Сборка верхней части почти в каждой модели своеобразна, поэтому внимательно читайте инструкцию. для удобства динамик закрепим герметичным клеем;
- Шланг от лейки душа закрепляем снаружи;
- Устанавливаем дополнительные части: зеркала, стеклянные полки и т.д.
Когда внешняя отделка закончена, проверяем правильность работы кабины, и закрываем поддон экраном.
Куда нужно подключать душевую кабину
Душевая кабинка является современным сантехническим прибором, который по функциональности значительно выигрывает у классической ванны. Сама конструкция включает в себя поддон для сбора воды, стенки (могут быть пластиковыми или стеклянными), ограничивающие пространство кабинки, душевую стойку и кран. На данный момент существует множество моделей душевых кабинок, которые различаются между собой функциональностью. Как правило, их подключают к таковым системам:
- Водопровод. Этот вид сантехники работает с горячей и холодной водой, поэтому его нужно подключить к центральному водопроводу. Подключение бывает прямым или посредством фильтра, что позволит сделать воду более качественной. Фильтр также хорош тем, что с ним душевая кабинка дольше прослужит,
- Канализация. Водопровод – не единственное место, куда подключается душевая кабинка. Подключение к канализации дает возможность сливать грязную воду и моющие средства из поддона. Главная характеристика здесь – пропускная способность канализации,
- Электросеть. Это касается не всех моделей душевых кабинок, а лишь тех, которые отличаются своей широкой функциональностью. Так, электричество необходимо, чтобы душевая кабина подсвечивалась, в ней работала аудиосистема и так далее.
Что касается классических моделей душевых кабин, которые нужно подключать только к канализации и водопроводу, их монтаж своими руками нельзя назвать сложным. Чтобы установить такую модель сантехники, достаточно набора инструментов и следования инструкциям. Если сантехника имеет дополнительные функции, которые требуют подключения к электросети, то монтаж сантехники лучше всего доверить квалифицированным специалистам.
Печенье с предсказанием №3: неприятный запах из сточного отверстия
Неприятный запах канализации из душевой кабины может распространяться в результате неправильной работы гидрозатвора, который в свою очередь является частью сифона.
Принцип работы гидрозатвора
Таким образом, чтобы гарантировать эффективное функционирование водяного замка следует правильно подобрать сифон и осуществлять его своевременное техобслуживание. Давайте посмотрим, какие модели нам предлагает сегодняшний рынок:
Бутылочный
Устройство бутылочного сифона
Имеет форму бутылки, «горлышко» которой подсоединяется к сливному отверстию, а боковая сторона снабжена сточной трубой, ведущей к канализационной магистрали. Плюсы:
Простота установки и технического обслуживания. Достаточно открутить «бутылку», почистить её и прикрутить обратно;
Вот так выполняется чистка сифона бутылочной конструкции
Высокая надёжность и долговечность.
К минусу же можно отнести необходимость достаточно большого пространства под поддоном для возможности размещения сифона описываемой конструкции, что не всегда удобно и даже возможно.
Примеры:
- Пластиковый бутылочный сифон от . Техническое описание:
| Параметр | Значение |
| Подключение | Жёсткое |
| Материал | Пластик белого цвета |
| Диаметр водоотвода | 3,2 см |
| Диаметр входного отверстия | 3,2 см |
| Страна изготовления | Германия |
| Длина | 20 см |
| Высота | 11 см |
| Ширина | 6,5 см |
| Стоимость | 155 рублей |
Образец продукции, предлагаемой брендом «VIEGA»
- Металлический бутылочный сифон от . Техническое описание:
| Параметр | Значение |
| Подключение | Жёсткое |
| Материал | Хромированная латунь |
| Диаметр водоотвода | 3,2 см |
| Диаметр входного отверстия | 3,2 см |
| Страна изготовления | Германия |
| Длина | 20 см |
| Высота | 18 см |
| Ширина | 11 см |
| Стоимость | 1250 рублей |
Металлическая модель бутылочного сифона «VIEGA»
Коленный
Устройство коленного сифона
Данный вариант представляет собой изогнутую буквой U или S трубу.
Плюсы:
- Низкая стоимость. В целях жёсткой экономии можно и вовсе взять отрезок гофрированной трубы и закрепить его хомутами, выгнув в нужную форму;
- Более компактные размеры. Поместить под поддоном трубный сифон гораздо проще, чем бутылочный.
Минусы:
- Если в качестве материала использована гофра, то из-за её неровной поверхности ожидайте частого образования мусорных пробок;
- Если же в качестве материала использовано жёсткое «колено», то возникнут сложности при осуществлении чистки трубы, так как такую конструкцию разбирать будет непросто.
Гофрированные модели можно купить менее чем за сто рублей. Параметры же металлического «колена» можно рассмотреть на примере продукции «VIEGA»:
| Параметр | Значение |
| Подключение | Жёсткое |
| Материал | Хромированная латунь |
| Диаметр водоотвода | 3,2 см |
| Диаметр входного отверстия | 3,2 см |
| Страна изготовления | Германия |
| Длина | 16 см |
| Высота | 11 см |
| Ширина | 6,5 см |
| Стоимость | 970 рублей |
Образец металлического «колена» бренда «VIEGA»
Трапы-сливы
Классический трап-слив
А вот здесь уже используется «сухая» система защиты от проникновения канализационных ароматов, которая имеет вид резиновой мембраны на пружине. При небольшом давлении воды такое устройство опускается, пропуская жидкость, а затем вновь становится на место, плотно перекрывая отверстие.
Особыми достоинством такой системы являются:
Компактность. Монтаж осуществляется прямо в пол или специальную нишу, за счёт чего подъём поддона и вовсе не наблюдается;

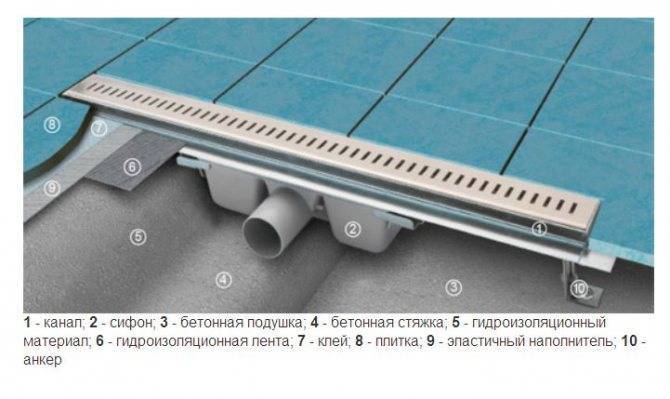

Полный комплекс элементов, участвующих в создании эффективной сливной системы с помощью трапа-слива
| Обозначение на рисунке | Название элемента |
| 1 | Канал |
| 2 | Сифон |
| 3 | Бетонная подушка |
| 4 | Бетонная стяжка |
| 5 | Слой гидроизоляции |
| 6 | Гидроизоляционная лента |
| 7 | Клей |
| 8 | Керамическая плитка |
| 9 | Эластичный наполнитель |
| 10 | Анкер |
Автономность. В данном случае отсутствует необходимость в регулярной очистке. Конечно, со временем мембрана требует замены, но происходит это нечасто и сам процесс легко осуществим.
Таким образом, этот вариант является идеальным для обустройства канализационной системы душа. Вам придётся лишь раз финансово потратиться и поработать над его реализацией, которая несколько трудоёмка из-за наличия бетонных работ, но зато потом долгое время станет не нужно и вовсе вспоминать о такой проблеме, а сама кабина будет стоять вровень с уровнем пола остального помещения.
Технические показатели и цену подобных изделий давайте рассмотрим на примере сифона системы «трап-слив» чешской :
| Параметр | Значение |
| Материал | Пластик |
| Диаметр водоотвода | 5,2 см |
| Диаметр входного отверстия | 5 см |
| Страна изготовления | Чехия |
| Длина | 7,2 см |
| Высота | 6,5 см |
| Стоимость | 672 рубля |
Наглядный образец слива-трапа «AlcaPlast»
Монтаж поддона и подключение к канализационной системе
Итак, нам нужно подсоединить душевую кабину к канализации. Сантехнические трубы нужно приобретать в комплекте со специальными соединительными шлангами. Если вы хотите устанавливать соединители, которые идут в комплекте с душевой кабиной, убедитесь чтобы их качество было соответствующим.
Перед подключением кабины к канализации проверьте длину шлангов. Лучше оставить небольшой запас – это поможет отодвинуть кабину в случае возникновению проблем и необходимости ремонта.
В первую очередь нужно верно прикрепить сифон для поддона душевой кабины. чтобы вода без сложностей уходила в канализационную трубу. Действуйте строго по инструкции. Схема подключения душевой кабины к канализации следующая:
- Нужно снять фрагменты фартука.
- К месту монтажа поддона надо подвести трубу со специальным переходником для сливной трубы. Выбирая этот элемент, нужно руководствоваться жесткостью. Нужно сказать, что жесткая труба поможет избежать застоев воды внутри гофры и канализация будет лучше функционировать. Общепринятый диаметр трубы – 4 см.
- Затем приподнять заднюю часть поддона.
- На сливное колено душа внизу поддона аккуратно уложить шланг для душевой кабины.
- Другой конец шланга нужно закрепить в сливном отверстии в полу ванны.
- Край укрепленного фиброй шланга надо вставить в боковой ниппель на колене сливного отверстия.
- Установить поддон на заготовленное для душевой кабинки место.
- Проверить подключение на герметичность. Для этого нужно включить воду пол большим напором. В идеале на полу не должны образовываться лужи воды, а слив воды должен быть качественным.
Внимание! Дно кабинки должно быть установлено в строго горизонтальном положении! Для этого следует использовать длинные уровни. Положение поддона возможно выровнять, отрегулировав опоры
Чтобы фиксировать их положение применяются контргайки.
Для качественной установки душевой кабинки и плотного прилегания ее элементов потолок в ванной комнате должен быть ровным, а угол стыка быть 90 градусов.
При подключении душевой кабинки к канализационной системе применяйте гибкие шланги большей длины, чем требуется. Если нужно будет передвинуть кабинку, вам не понадобится присоединять новый шланг. Для того, чтобы вода быстро уходила в канализацию, труба должна иметь незначительный уклон. Если душевая конструкция находится далеко от канализационного стояка, нужно будет установить сточный насос с магнитными клапанами. При высоком расположении поддона душа над сточными трубами вода уходит быстрее.
Внимание! Для подключения душевой кабинки к канализационной системы приобретайте трубы самого высокого качества с особыми соединениями, которые по размеру подойдут к выходным отверстиям кабины. Все соединения обработайте специальным герметиком
Важно помнить: поддон должен располагаться выше уровня канализационных труб в стационарном положении!
Подготовительные работы
Определившись с местом размещения, можно смело приступать к установке конструкции. При желании и достаточном метраже устройство можно установить в любом месте ванной комнаты, но не стоит забывать, что идеальное расположение — рядом с вентиляционным отверстием, поскольку в любом другом случае влажность воздуха в помещении и конденсат превысят все допустимые пределы.
Информация о том, как подключить душевую кабину, содержится приложенной к конструкции инструкции. Прежде чем заняться непосредственно подключением, надо подробно изучить конструкцию в собранном виде, подготовить ванную к установке, заземлить металлические детали конструкции, подключенные к электричеству, и подготовить инструменты, которые понадобятся в процессе работы, а именно:
- плоскогубцы;
- разводной ключ;
- крестовая и шлицевая отвертки.
Важно проверить комплектацию оборудования и, если имеется необходимость, купить дополнительные материалы:
- адаптер соединения;
- компрессионные фиттинги;
- гибкие шланги;
- фум-ленту;
- герметик.
В процессе подготовки следует проверить, как организована подача воды, и установить очистные фильтры, необходимые для увеличения срока эксплуатации деталей. Далее, детально рассказана схема подключения душевой кабины к водопроводу
Важно учесть все нюансы и тонкости, чтобы процесс принятия процедур приносил только удовольствие
Подводка воды к душевой кабине осуществляется не всегда одинаково. Она зависит от особенностей расположения труб водопровода и типа кабины. Бокс с гидромассажем обеспечивается водой через подвесной насос, который находится под кабиной, поэтому точка водозабора расположена на уровне поддона.
Установка и подключение душевой кабины
Если душевая кабина оснащена парогенератором и функцией гидромассажа, следует проверить напор воды, поскольку при давлении менее 15 бар, определенные функции не срабатывают. В подобной ситуации придется установить еще и резервуар с водой, объем которого не должен быть меньше 200 л.
Подсоединение к канализации
Если модель без поддона устанавливают на подиум с уже вмурованным в него стоком, то кабины с поддонами необходимо подключать к канализации отдельно.
Процесс подключения детально описывается в сопроводительной документации, в общем же случае работа выполняется в следующей последовательности:
- установка патрубка в сливное отверстие;
- подключение сифона;
- подсоединение гофрированной трубы;
- соединение слива с канализацией.
Использование сифона для душевой кабины является обязательным. Прежде всего, он улавливает всевозможные загрязнения, которые могут стать причиной засора канализации
Это важное свойство, но не единственное, в сифоне всегда остается вода, которая создает затвор, препятствующий проникновению запахов из канализации в помещение
Монтируя слив, важно обеспечить максимальную герметичность стыков, для этого используют штатные резиновые прокладки, резьбовые соединения обматывают сантехнической уплотнительной лентой
Подключаемся к водопроводу
Подключение кабины к водопроводу достаточно просто:
- следует перекрыть воду в стояке и открыть краны холодной и горячей воды для уменьшения давления;
- нанести смазку на соединительный адаптер и компрессионные фиттинги, надеть фиттинги на трубы, для обеспечения высокой герметичности соединения при резьбовой сборке. При необходимости на резьбу фиттингов следует надеть соединительный адаптер, с помощью которого можно соединять трубы, диаметр которых не совпадает, и найти правильный угол поворота для соединительного шланга душевой кабины;
- к месту подводки холодной и горячей воды подвести гибкие шланги;
- по инструкции к своей кабине, присоединить шланги к задней стенке душевого бокса;
- для плотного примыкания шлангов к водопроводным трубам, соединить детали фум-лентой.
Подключение к водопроводу
По окончании подключения кабины к водопроводу следует проверить соединения на герметичность, для чего следует запустить воду и осмотреть стыки. Если появились протечки, потребуется разобрать конструкцию и провести всю процедуру заново с новым уплотнителем. Иногда бывает достаточно обработать места протечек герметиком, но если квартира находится на верхних этажах многоквартирного дома — лучше не рисковать.
Как подключить душевую кабинку к канализации
Подключение к канализации своими руками производится в момент установки поддона душевой кабинки, так как необходимо подобрать подходящие по диаметру трубы и правильно их подсоединить, чтобы исключить течи.
Обычно в комплекте поставки идет сифон, позволяющий выполнить подсоединение к канализационной трубе без дополнительных проблем. В противном случае придется подбирать подходящую конструкцию и размеры сифона самостоятельно.
Затем нужно поставить поддон на предполагаемое место установки и измерить высоту от нижней точки трубы до пола, которая будет доступна для установки сифона и коммуникаций для отвода воды в канализацию.
Большинство производителей душевых кабинок оставляют достаточно места для монтажа сифона, но в некоторых дешевых моделях места может оказаться впритык и обеспечить простой отвод воды самотеком не получится.
Именно поэтому, чтобы выполнить монтаж своими руками, не рекомендуется заранее приобретать какие-либо сантехнические устройства и материалы.
Существуют следующие типы сифонов:
- Бутылочный. Представляет собой цилиндрическую емкость с отводом воды в торцевой части чуть ниже уровня входного патрубка.
В нижней части цилиндра имеется съемная крышка, позволяющая удалять накопленные твердые частицы. Среди преимуществ следует выделить легкость монтажа и обслуживания, а также хорошая защита от засорения труб.
Однако конструкция достаточно габаритная и ее не всегда удастся установить под поддон кабинки.
Кроме того, необходимо обеспечить беспрепятственный доступ к сифону, что не всегда предусмотрено конструкцией поддона.
- Коленный. Представляет собой гофрированную трубу, изогнутую в форме буквы U или S.
Обладает простейшей конструкцией и легко устанавливается даже в условиях минимального количества места.
Но по мере засорения скорость отвода, в отличие от предыдущего типа сифона, будет ухудшаться, что может привести к некоторому дискомфорту при эксплуатации.
Гофрированные стенки будут способствовать накоплению волос и жиров на стенках, поэтому потребуется дополнительная прочистка химическим или механическим способом.
- Сливной трап. Конструкция, представляющая собой кубический или другой формы объем для сливной воды, который монтируется на уровне полов или в специальный технический проем.
Обладает повышенной компактностью и простотой исполнения. В нем отсутствует дополнительная защита от переливов и поэтому высота составляет до 80 мм.
Монтаж производится на плоские поддоны. Позволит установить душевую кабинку даже при наличии минимума пространства в ванной и под поддоном.
Конструкция сифона должна быть с минимальным количеством стыков и соединений. Это связано с тем, что со временем уплотнители изнашиваются и в них могут возникать течи.
При выборе сифона следует учесть, что до точки слива нужно обеспечить уклон трубы 30 мм на один погонный метр для труб диаметром до 100 мм.
Поэтому, чтобы сократить расходы на подключение к канализации, потребуется организовать самотечную систему за счет уменьшения расстояния до точки подсоединения к основной трубе.
В противном случае, понадобится установка откачного насоса для организации принудительной откачки воды.
Подключение душевой кабины к канализации выполняется в такой последовательности:
- До момента установки поддона переворачиваем его дном вверх.
- На сливное отверстие прикручиваем сифон с гибким шлангом.
- Проводим монтаж поддона на его место, по уровню выставляем положение, фиксируем к полу.
- Высоту сифона выбираем такой, чтобы нижняя его часть находилась ниже входа в канализационную трубу на 50-70 мм. Чем больше высота, тем выше скорость слива.
- Сливной шланг соединяем с тройником или канализационной трубой. При этом соединение тщательно герметизируем специальным составом или силиконовым уплотнителем.
- Проверяем отсутствие течей путем наливания примерно 10 л воды в поддон.
Выбор душевой кабины
Выбор душевой кабины зависит, в первую очередь, от эстетических ожиданий и бюджета владельца квартиры.
Типы душевых кабин
Условно душевые кабины можно поделить на три типа:
- простые душевые уголки. Это обычные кабинки, которые в большинстве своем не имеют крыши, а роль боковых стенок выполняют стены ванной комнаты. Они выполняют только функции душа и не требуют особых навыков для выполнения монтажа;
- простые душевые кабинки. Более дорогие по стоимости, они имеют 4 стенки и крышу. Обычно оборудованы несколькими форсунками, напор воды из которых можно регулировать, а так же имеют функцию гидромассажа;
- многофункциональные душевые кабины и боксы. Это кабинки с богатым техническим оснащением – душ шарко, генерация пара, турецкая баня, функция «тропический дождь» и т.д. Часто такие модели оснащаются разнообразными подсветками, радио. Из-за обилия функций они довольно сложны в монтаже и требуют наличия определенных навыков.
- Помимо этого, кабинки различаются материалом изготовления поддонов (акрил, пластик, сталь, чугун), материалом изготовления дверок (ударопрочное стекло, пластик), типом открывания (распашные, раздвижные, двустворчатые, складывающиеся). Размер и форму кабины следует выбирать исходя из площади ванной комнаты.
