Готовимся к подключению электрического бойлера
Перед тем как подсоединить бойлер необходимо внимательно прочитать инструкцию, сосредоточив внимание на соблюдении правил безопасности
Важно выбрать хорошее место для его установки. В продаже есть бойлеры с верхней и нижней подводкой
Последние вешают выше уровня столешницы, первые предназначены для установки ниже уровня рабочей поверхности (под раковиной). Устанавливать водонагреватель следует в таком месте, чтобы можно было свободно до него добраться, отсоединить на случай ремонта, замены или чистки
В продаже есть бойлеры с верхней и нижней подводкой. Последние вешают выше уровня столешницы, первые предназначены для установки ниже уровня рабочей поверхности (под раковиной). Устанавливать водонагреватель следует в таком месте, чтобы можно было свободно до него добраться, отсоединить на случай ремонта, замены или чистки.
Если предстоит вешать навесной прибор, делать это надо на очень прочную стену, так как его вес после наполнения несколькими десятками литров воды существенно увеличится. Перед подсоединением обязательно проверить в каком состоянии находятся, трубы, стояки, проводка, сравнить ее характеристики с требованиями изготовителя. Правильно выбранное месторасположение упрощает установку и дальнейшее обслуживание техники.
При подключении важно соблюдать правила безопасности
Как правильно выбрать бойлер
Прежде всего, нужно определиться со своими потребностями, а именно:
- с местом установки;
- формой бойлера (вертикальный или горизонтальный);
- объемом (сколько горячей воды вам понадобится);
- типом водонагревателя (проточный или накопительный).
Также следует взять во внимание количество человек в семье. Чем больше семья, тем больше требуемый объем бойлера
Также следует учесть цель установки: если вам необходим бойлер для кухни, то можно ограничиться небольшим объемом 10–15 л или 30 л. Если он нужен в душевой или ванной, то объем должен быть не менее 80–100 литров.
Подключение накопительного бойлера
На что обращать внимание при выборе:
Форма корпуса. Именно от этого зависит цена. Круглые бойлеры стоят дешевле, но занимают больше места. Агрегаты прямоугольной формы дороже, но они более компактны и удобны.
Материал корпуса — стальной или пластиковый.
Цветовая гамма.
Материал, из которого выполнен бак. Таким материалом может быть эмалированная или нержавеющая сталь. Баки из нержавеющей стали лучше сопротивляется коррозии, но в то же время большое значение имеет качество швов, так как в местах сварки даже нержавеющая сталь может подвергаться коррозии.
Тип ТЭНа (сухой или мокрый). Устройства с сухим ТЭНом стоят дороже, но мокрый ТЭН имеет ряд существенных недостатков, так как работает по принципу кипятильника. Как на ТЭНе, так и на внутренней поверхности бака быстро образуется накипь, что приводит к перегреву и увеличению расхода электроэнергии и уменьшению срока службы.
Гарантийная поддержка
На это следует обратить особое внимание, так как предоставление длительной гарантии может быть залогом высокого качества. Если гарантии нет, то лучше воздержаться от покупки — скорее всего изделие бракованное.
Цена
Не стоит покупать слишком дешевый водонагреватель, есть большая вероятность того, что он будет некачественным и прослужит недолго.
Массивность. Качественное изделие весит довольно много. Это значит, что сталь, из которой выполнен бак, достаточно толстая, соответственно, изделие качественное и прослужит долго.
Монтаж проточного водонагревателя
Первыми будут водонагреватели проточного типа. Эти нагреватели делятся на переносные и стационарные.
С переносными водонагревателями и вовсе проблем по установке не должно быть. Зачастую подача воды в них производится из душевого шланга с предварительно снятым распылителем.
Для установки достаточно выбрать место его расположения. Затем произвести замеры мест крепления. При этом нужно учитывать длину проводки, ее должно хватить до ближайшей розетки.
Далее в отмеченных местах нужно перфоратором просверлить отверстия в стене и вкрутить в них монтажные крюки.
После этого нагреватель повесить на крюки, подсоединить к входящему выводу шланг от душа и подключить к розетке.
На этом монтаж будет завершенным. Ниже представлены примеры работ.
Сложность установки стационарного проточного водонагревателя зависит в основном от системы водообеспечения дома.
Если в дом заходит только трубопровод с холодной водой, то монтаж будет проще, а если и с холодной и горячей – потребуются дополнительные работы.
Инфракрасные теплые полы электрические под ламинат и плитку на бетонный и деревянный пол, плюсы и минусы, как выбрать, монтаж своими руками
Рассмотрим первый случай.
Первым делом опять же потребуется определение места расположения нагревателя. Но здесь нужно ориентироваться на трубопровод с водой, нагреватель должен располагаться недалеко от него.
Далее производится закрепление прибора в выбранном месте. Процесс установки идентичен описанному.
Если в трубопроводе с водой имеется вывод с запорным краном для подключения, то обеспечить подачу воды будет несложно.
Достаточно присоединить гибкий шланг к запорному крану и к подающему выводу самого нагревателя.
Но следует побеспокоиться и о выводящем выходе нагревателя. К нему нужно тоже подсоединить гибкий шланг, а второй конец – к смесителю.
Если будет несколько точек забора воды, то потребуется прокладка пластиковых трубопроводов к ним, а после уже подсоединять шланг от нагревателя к этому трубопроводу.
Если же отдельного вывода в системе обеспечения нет, то придется его сделать.
Если трубы пластиковые, то из инструментов дополнительно нужен будет паяльник для пластиковых труб, ножницы для их резки, а из материалов – тройник и запорный кран.
Перед началом работ нужно перекрыть подачу воды в систему и слить ее остатки.
Затем произвести разрезание трубы в месте, наиболее близком к месту расположения прибора.
При помощи паяльника в место разреза впаять тройник, а уже к нему подсоединить кран. После произвести подсоединение шлангов к прибору.
Если трубы металлические, то для врезки нужна будет плашка для нарезания резьбы на трубах.
Последовательность работ та же, что и у пластиковых: труба разрезается, нарезается резьба на ее концах, вкручивается тройник, а на него – запорный кран.
После монтажа следует проверить герметичность всех соединений. Для этого подача воды включается и проверяются соединения на наличие течей.
Далее прибор включается в розетку и проверяется работоспособность системы.
Второй случай.
Если в дом заходит также трубопровод с горячей водой, то помимо подключения подачи на нагреватель от трубопровода с холодной водой, потребуется установка дополнительных двух запорных кранов и одного тройника.
Тройник врезается в трубопровод подачи горячей воды. Перед ним устанавливается первый кран, а второй – на выходе из нагревателя.
Таким образом будет обеспечиваться подключение и отключение горячей воды от разных источников.
При использовании горячей воды из централизованной подачи перекрываются краны на вводе и выводе в нагреватель.
Если же будет использоваться вода, нагретая прибором, то краны, ведущие на него, открываются, а кран, установленный перед тройником, врезанный в трубопровод с горячей водой перекрывается.
Схемы подключения различных видов бойлеров
Есть разные виды бойлеров, к примеру приборы косвенного нагрева могут работать с любым источником горячей воды. Для них подходит любой твердотопливный водогрейный котел (на угле, дровах), можно подключить к электрическому, двухконтурному или одноконтурному газовому котлу или работающему на жидком топливе. Надо знать, что эффективность работы системы напрямую зависит от мощности котла, которая должна быть достаточной. Чтобы устройство хорошо выполняло свою работу, надо понимать, как подключить бойлер, в точности соблюдать схему его подсоединения к водопроводу.
Подключение накопительного водонагревателя к водопроводу — схема
В основном в инструкции производители к своей технике прилагают схему, следуя которой устройство подключают. Ее обязательно изучают, потому что могут быть определенные отклонения от общепринятого варианта.
Перед тем как присоединять водонагреватель к водопроводу подготавливают инструменты и материалы, которые могут отличаться в зависимости от модели и типа оборудования. Есть стандартный набор:
- рулетка и уровень;
- перфоратор и насадки;
- щипцы и кусачки;
- разводной и гаечный ключи;
- тройники и запорная арматура;
- трубы для горячего водовода;
- фитинги для соединения с водопроводной системой;
- ФУМ-лента, льняная нить, специальная паста для герметизации соединений;
- гибкие соединительные шланги;
- 2-3 запорных крана.
Для подачи воды в бойлер в подходящем месте делают врезку тройника. На подающем трубопроводе в обязательном порядке для безопасности устанавливают 1 либо несколько специальных клапанов. В сеть местного домашнего горячего водоснабжения через тройник к проходящей трубе врезают выводной трубопровод подогретой воды, лучше всего сделать к коллектору. При подключении квартиры к централизованному горячему водоснабжению необходимо поставить кран. Он в случае необходимости будет отсекать внутреннюю сеть от общей.
Схема подключения накопительного водонагревателя
Многие специалисты дополняют эту схему. Например, по холодному и горячему патрубку ставят тройники с кранами. При проведении ремонта или профилактики воду с бака легче сливать. Устанавливают водяной редуктор, который выровняет скачки давления, нередко случающиеся в сети холодного водоснабжения. Также он предохранит технику от гидравлических ударов.
Схему подключения дополняют смесительным термостатическим клапаном. В задачу терморегулятора (термостатата) входит обеспечение в системе снабжения горячей водой определенной температуры, которая была установлена предварительно. Для этого врезают в холодном трубопроводе еще тройник. В клапане-термостате до нужной температуры перемешивается горячая и холодная вода. От материала и месторасположения трубы зависят варианты решения.
Установка и подключение проточных водонагревателей
Есть стационарные модели проточного типа, которые состоят из корпуса и проточного нагревателя. Их монтируют на стену. Они обеспечивают горячей водой несколько точек, к примеру, раковину и душевую кабину. Вода быстро нагревается, подается в смеситель. Чтобы снизить потери тепла при перемещении по трубам, прибор размещают рядом с водозаборными точками. Оборудование выделяется компактностью, поэтому можно поставить прямо под раковиной в ванной или на кухне.
Перед тем как подключать водонагреватель проточного типа надо понимать, что он создает существенную нагрузку на электросеть. Техника рассчитана на потребление электричества свыше 3 кВт. Ее устанавливают при наличии в доме трехфазной сети. Проводят отдельную линию. Из инструментов и материалов понадобятся:
- перфоратор с оснасткой или дрель-шуруповерт;
- обжимной инструмент (стриппер) и плоскогубцы;
- рожковые и разводной ключи;
- отвертка и молоток;
- устройство защитного отключения с подходящими характеристиками;
- металлопластиковая труба;
- тройник;
- ФУМ-лента;
- розетка с заземлением.
Для установки необходимо подобрать ровное место в ванной комнате или на кухне, отметить места для отверстий под крепежи. Если привесить водонагреватель на кривую стену, вода будет подаваться неравномерно, прибор начнет неправильно работать, может повредится тэн.
Перфоратором или дрелью проделывают отверстия. Монтируют крепления, которые в основном поставляют с бойлером. В проточное устройство не ставят спускной клапан давления, так как оно не перегревается. В трубопровод, по которому подается холодная вода, устанавливают шаровой запорный кран и фильтры грубой очистки от песка. На входе ставят кран, чтобы настраивать температуру.
Нельзя самому подсоединять проточный водонагреватель к электрической сети без наличия соответствующих знаний, опыта и умения. Работы должен выполнять профессионал.
Монтаж водопроводных труб
Для выполнения монтажа с применением полипропиленовых труб будут необходимы труборез и паяльное устройство. Тройники приобретают из того же материала, вместе с соединительными муфтами с металорезьбой.
Труборез
Металлопластиковые трубы прокладывают по наружным схемам, поэтому их соединить будет не сложно. Монтаж выполняется с использованием фитингов.
В торговой сети достаточное количество разнообразных конструкций для любой схемы подключения. Врезку выполняют с применением тройникового соединения, к которым в соответствии с расположенными сетями и местом установки водонагревателя присоединяют трубы или шланги.
Для подземной водопроводной сети без стальных трубопроводов не обойтись, от сварочных работ можно уйти, если использовать оригинальный тройник-«вампир», который выполнен в виде хомута, имеющий отвод.
Тройник типа “Вампир”
Его предварительно устанавливают на очищенную до металла трубу и фиксируют винтами. Плотность обеспечивают резиновыми прокладками.
Далее через отвод в подающем трубопроводе делают отверстие, методом сверления, используя защитную втулку, чтобы не повредить внутреннее резьбовое соединение. На резьбе отводящего патрубка закрепляют кран и шланг подвода среды к нагревателю.
Порядок установки
Процесс монтажа бойлера включает в себя следующие этапы:
- навешивание на стену;
- подключение к водопроводу;
- подключение электропитания.
Выпускаются и напольные бойлеры, но в быту чаще всего приходится иметь дело с настенными. В заполненном состоянии прибор имеет большой вес, поэтому крепить его можно только к капитальной стене
При этом важно правильно подобрать диаметр и длину крепежных элементов:
Таблица подбора размеров анкерных болтов с учетом объема водонагревателя и материала стены
| Объем водонагревателя, л | Нагрузка на вырывание, кг | Материал основания (стены) | Рекомендуемый диаметр болта, М | Рекомендуемая длина болта, мм |
| 30-50 | 15-25 | Шлакоблок, кирпич | 8-10 | 80-100 |
| Бетон | 6-8 | 60-80 | ||
| 80-100 | 25-35 | Шлакоблок, кирпич | 10-12 | 100-120 |
| Бетон | 8-10 | 80-100 | ||
| 150-200 | 45-60 | Шлакоблок, кирпич | 12-14 | 120-150 |
| Бетон | 10-12 | 80-120 |
Наиболее удобны анкерные болты с крючками — бойлер нужно просто повесить на них после ввинчивания в стену. Но у некоторых приборов нет зацепов для навешивания на такие болты — для них потребуются анкерные болты с головками под крестовую отвертку или шестигранник.
Схема подключения водонагревателя
На тонкой стене из кирпича (толщиной в половину или даже четверть кирпича) или сложенной из пеноблоков, гипсовых блоков, армированного гипса водонагреватель нужно крепить при помощи обычных болтов, которые должны пронизывать стену насквозь. Под гайку устанавливается шайба толщиной в 1,5 – 3 мм, диаметр которой должен быть тем больше, чем более тяжелым является бойлер и чем более тонкой является стена.
При закреплении приборов объемом более 100 л под гайки укладываются отрезки уголков, при помощи которых нагрузка распределяется на достаточно большую площадь.
Расположенные на одной высоте анкерные болты должны лежать на строго горизонтальной прямой, поэтому разметку для них следует наносить с применением строительного уровня.
Расстояние между патрубками бойлера и водопроводными трубами должно быть достаточным для того, чтобы могли уместиться все необходимые элементы арматуры (они перечислены ниже). Обычно бывает достаточно 30 – 50 см.
Схема подключения бойлера косвенного нагрева с рециркуляцией
дает возможность получать горячую воду путем нагрева через змеевик или теплообменник, в котором циркулирует теплоноситель. Обычно такую систему получения горячей водой используют в случаях, когда у хозяев установлен газовый или твердотопливный котел отопления. Подключение бойлера косвенного нагрева может быть выполнен по одной из следующих схем:
С использованием трехходового клапана
Такую систему лучше всего монтировать при значительном потреблении горячей воды для хозяйственных и гигиенических нужд. Здесь создается два контура, один из которых предназначен для отопления помещения (основной), а второй – для нагрева воды в бойлер.
Схема монтажа системы с трехходовым клапаном
Водонагреватель имеет, таким образом, всего 4 патрубка: два на вход и два на выход. Трехходовой клапан монтируется на линии горячей воды, которая идет с котла на систему отопления, что позволяет использовать теплоноситель для нагрева воды в бойлере. Удобство системы состоит в том, что при понижении температуры воды внутри водонагревателя до порогового значения, термодатчик передает сигнал на трехходовой клапан, который автоматически переключается в режим подачи горячей воды на агрегат.
С помощью двух циркуляционных насосов
При таком способе подключения вместо трехходового клапана используется 2 рециркуляционных насоса, каждый из которых применяется для своего контура. Управление насосами осуществляется с помощью термодатчика бойлера косвенного нагрева. Чтобы потоки теплоносителя не смешивались устанавливается обратный клапан.
Схема подключения через циркуляционные насосы
Использование гидравлической стрелки
В сложной отопительной системе, когда у хозяев теплоноситель используется не только в радиаторах отопления, но также в системах водяного теплого пола, при подключении бойлера косвенного нагрева используют гидравлическую стрелку. Это специальное устройство, представляющее собой компенсационную камеру, в которой происходит компенсация разницы давления и происходит его выравнивание. Однако учитывая сложность монтажа такой системы, для ее установки приглашается опытный мастер.
Типы водопровода
Варианты подключения настенных водонагревателей могут сильно различаться в зависимости от типовых особенностей водопровода. Надежность соединения полипропиленовых труб обеспечивается специальными оконечными муфтами и поворотами. Трубы должны быть стабилизированными, с наличием дополнительного армирующего слоя в виде алюминиевой фольги.
Схемы разводки водопровода для подключения водонагревателя
Подключение к металлическому водопроводу выполняется при помощи специальных хомутов, выдерживающих значительные нагрузки и обладающих так называемой «врезкой» в виде специального патрубка.
Особой популярностью пользуются легкие и прочные, удобные в установке и эксплуатации металлопластиковые трубопроводы, монтаж которых осуществляется открытым способом.
Применение обратного клапана
Этот механизм относится к системе безопасной эксплуатации. Его использование на устройстве, работающем под давлением, необходимо.
При нагревании вода в бойлере заметно увеличивает свой объем, в результате чего растет давление в сосуде. Крайним проявлением этого процесса является его разрыв. В результате помещение наполняется паром и горячей водой, что может нанести людям значительный вред.
Установленный на бойлере клапан при достижении критичных значений открывает пружинную заслонку для сброса воды, которая выводится через штуцер. Для ее утилизации на штуцер устанавливается шланг, подключаемый к ближайшему сбросу в водопровод канализации. Его нужно надежно закрепить, поскольку сброс может производиться с большим напором. После сброса излишней воды пружинный клапан закрывается.
На клапане также имеется рычаг для сброса воды, который можно использовать принудительно в ручном режиме.
Некоторые особенности схемы подвода воды
Схема подвода воды.
К агрегату подключается трубопровод холодного водоснабжения. В процессе эксплуатации стояк горячей воды перекрывается и не используется. Чтобы обеспечить высокое качество работы устройства, в схему подачи воды включают фильтр, предохранительный клапан, запорную арматуру (на входе бойлера и централизованной системы). На участке между точкой выхода воды из агрегата и смесителем не предусматриваются вспомогательные элементы. Единственным узлом, который может быть установлен на этой трубе, является сливной кран, но такая мера не является обязательной.
Что делать нельзя
Вы знаете, как подключить водогрей. Расскажем, что не рекомендуется делать при монтаже.
- Увеличивать давление воды выше 6 атм. Иначе систему разорвет от избытка жидкости.
- Включать сухое ненаполненное оборудование. Грозит перегоранием ТЭНа.
- Монтировать агрегат без технических знаний.
- Сливать бак, не отключив электропитание.
- Игнорировать правила безопасности.
- Использовать некачественные запчасти неизвестных брендов.
- Монтировать без предохранительного клапана.
Выбирая модель, учитывайте размеры места крепления, ваши потребности, требования интерьера. Пользуйтесь услугами профессионалов или делайте сами правильно, используя наши рекомендации.
Обзор вариантов установок
Установка накопительного водонагревателя
Для начала следует выбрать место, где вы будете подключать водонагреватель своими руками.
Тут есть несколько критериев, то распределим по важности:
- Наличие водопроводных труб рядом – установка накопительного нагревателя не должна быть осложнена прокладкой длинной системы снабжения водой.
- Безопасность эксплуатации будет во многом зависеть от того, насколько правильно вы сделаете подключение электрического нагревателя к электросети 220 В. Желательно, чтобы была выделена отдельная силовая линия на групповом автомате.
- Возможность резки в систему ГВС, которая уже есть таким образом, чтобы прогретая вода не попадала в общую домовую систему. Данный вопрос не относится к отдельным частным домам.
- Наличие прочных стен, на которых можно будет безопасно устанавливать бойлер своими руками.
Чаще всего целесообразной является монтаж водного нагревателя именно в ванной комнате. Дело в том, что там проложен водопровод, есть горячая труба и основная точка для потребления.
Но могут быть следующие проблемы:
Подключение бойлера к электрической сети для ванной комнаты является не самым удачным решением в том плане, что это может быть небезопасно. Но если вы выполните все требования по ТБ, то такой проект имеет место быть. О том, как правильно выполнить подключение бойлера к электрической сети в помещении с высоким уровнем влажности, рассказано в правила устройства электрических установок (ПУЭ). Если кратко, то коммутационные устройства в виде автоматов и розеток должны быть расположены за пределами ванной, нельзя допускать одновременного касания заземленных предметов и электрической установки. Кроме того, следует сделать заземление согласно ПУЭ. Обязательно должно быть УЗО.
- Крепление к стене. Установка накопительного бойлера своими руками возможна, и есть несколько способов. Проблема может возникнуть из-за качества стен. Блоки в санитарных узлах типичных квартир представляют собой конструкции из бетона с толщиной стенки 6-9 см. Бочка бойлера в 100 кг просто упадет даже при самых качественных анкерах. Оптимальным вариантом будет просверлить насквозь стену (в вентиляционный канал или стену) и прикрепить не на обычные анкера, а на болты через стальную пластину с тыльной стороны.
- Естественно, что если есть капитальная стенка, то вопрос с креплением даже не стоит. Тут остается лишь загнать анкера с длиной от 12 до 15 см, и можно будет повесить хоть 300 кг. Далее нужно врезаться в систем снабжения воды. Типичная схема представлена на фото внизу. В магистрали, которая идет от стояков к потребителя (смеситель или кран) должны быть врезаны вентили и тройники к бойлеру. Между стояком и врезкой обязательно должен быть запорный кран. Система будет функционировать так – перекрываем вентиль после горячей трубы, открываем запорный вентиль на прогретую воду. Остается пользоваться бойлером, причем нагретая вода не будет идти в общую систему. Если требуется использовать централизованное горячее водоснабжение, нужно лишь перекрывать запорные вентили до бойлера, а краны от стояка открыть.
Монтаж проточного электрического нагревателя
Установка проточного устройства не будет предусматривать сложного врезания в систему и монтаж запорных кранов. Вам нужно подключить миниатюрный бойлер к электричеству, и можно завести его на вход источника водоснабжения. Главное, чтобы был хороший напор воды. В проточных нагревателях сильная система нагревания, и при слабом потоке она начнет закипать внутри, а защита от перегреваний будет отключать прибор. Для подключения бойлера проточного типа в электрической схеме подключения обязательно следует предусматривать заземление и устройство защитного отключения. Фактически, при использовании прогретой воды и одновременной работе бойлера вы как будто контактируете с самим нагревателем. При электрических перебоях система безопасности должна сразу же обесточивать нагреватель.

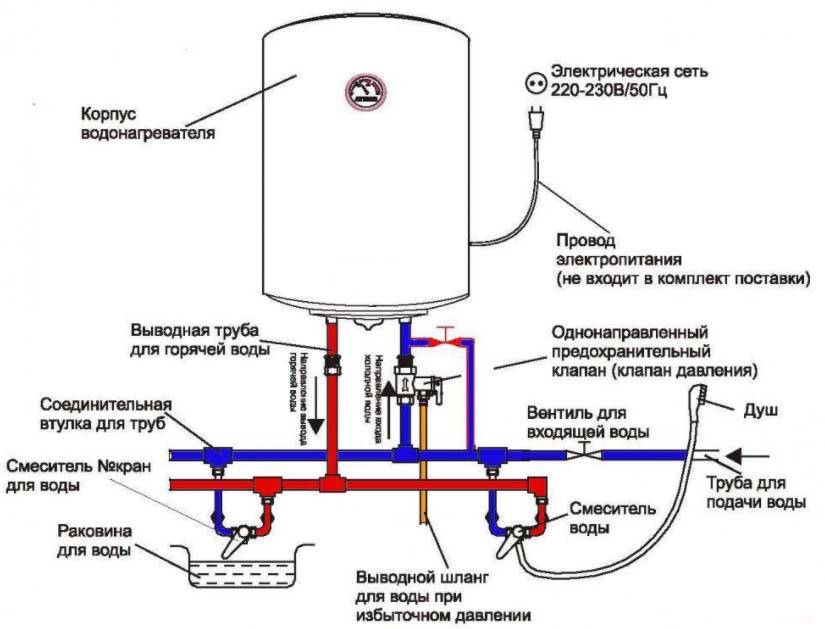

Схема подключения водонагревателя в квартире
Наличие в квартире централизованной водопроводной системы предполагает соблюдение схемы на основе элементов, представленных:
- трубой на ввод с однонаправленным предохранительным клапаном давления;
- выводным водопроводным шлангом для избыточного давления;
- смесителями;
- соединительной втулкой для водопровода;
- выводной трубой для горячей воды.
В процессе подключения и эксплуатации водонагревателя потребуется придерживаться нескольких несложных рекомендаций, данных производителем.
Схема подключения ЭВН к водопроводу
Важно запомнить, что подключение к электрической сети прибора, не заполненного водой, категорически запрещено, а жидкость, прошедшая через водонагревательное оборудование, не должна использоваться в пищевых целях. Чтобы процесс монтажа водогрейного прибора прошел беспроблемно, а само устройство могло эксплуатироваться максимально долгое время, нужно использовать рекомендуемые изготовителем оборудования детали.
Чтобы процесс монтажа водогрейного прибора прошел беспроблемно, а само устройство могло эксплуатироваться максимально долгое время, нужно использовать рекомендуемые изготовителем оборудования детали.
Схемы подключения водонагревателя к электросети
Для безопасной эксплуатации подключение водонагревателя к сети желательно выполнить в сухом месте, а кабели рекомендуется укрыть во влагозащищённом канале. К этой ветке электросети кроме бойлера не должны быть подключены другие электроприборы, особенно мощные. Основные элементы схемы: электрический кабель, розетка, УЗО и автомат.
Кабель
Таблица 1
| Мощность бойлера, кВт | 1,0 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 6,0 | 8,0 | 9,0 |
| Минимальное сечение жилы, мм2 | 1 | 1,5 | 2,5 | 2,5 | 2,5 | 4 | 4 | 4 | 4 | 6 | 10 |
Розетка
Водонагреватели небольшой мощности могут быть подключены напрямую в трёхпроводную влагозащищённую розетку со степенью защиты от влаги по ГОСТ 14254–96, например, IP44 или другой, подходящей к вашей ситуации (см. таблицу 2), которая установлена на отдельном подводе от электрощитка.
Таблица 2
| Степени защиты IP | IPx0 | IPx1 | IPx2 | IPx3 | IPx4 | IPx5 | IPx6 | IPx7 | IPx8 | |
| Нет защиты | Падение вертикальных капель | Падение вертикальных капель под углом 15° от вертикали | Брызги под углом 60° от вертикали | Брызги со всех сторон | Струи со всех сторон под небольшим давлением | Сильные потоки | Временное погружение (до 1 м) | Полное погружение | ||
| IP 0x | Нет защиты | IP 00 | ||||||||
| IP 1x | Частицы > 50 мм | IP 10 | IP 11 | IP 12 | ||||||
| IP 2x | Частицы > 12,5 мм | IP 20 | IP 21 | IP 22 | IP 23 | |||||
| IP 3x | Частицы > 2,5 мм | IP 30 | IP 31 | IP 32 | IP 33 | IP 34 | ||||
| IP 4x | Частицы > 1 мм | IP 40 | IP 41 | IP 42 | IP 43 | IP 44 | ||||
| IP 5x | Пыль частично | IP 50 | IP 54 | IP 65 | ||||||
| IP 6x | Пыль полностью | IP 60 | IP 65 | IP 66 | IP 67 | IP 68 |
Розетка с заземлением
Такая розетка внешне отличается от двухпроводной наличием металлических контактов (клемм) заземления.
Схема подключения розетки с заземлением
Устройства защиты — УЗО и автоматы
Выбор УЗО на основании мощности водонагревателя приведен в таблице 3.
Таблица 3
| Мощность водонагревателя, кВт | Тип УЗО |
| до 2,2 | УЗО 10А |
| до 3,5 | УЗО 16А |
| до 5,5 | УЗО 25А |
| до 7,0 | УЗО 32А |
| до 8,8 | УЗО 40А |
| до 13,8 | УЗО 63А |
Тип УЗО для сети переменного тока — «А» или «АС». При выборе прибора следует отдать предпочтение более дорогому, электромеханическому — он надёжнее, быстрее срабатывает и обеспечивает более высокую защиту.
В некоторых бойлерах УЗО входит в базовую комплектацию и размещён прямо в корпусе, в других моделях его нужно приобретать дополнительно.
Внешний вид УЗО
Внешне УЗО и дифференциальный выключатель (диффавтомат) очень похожи, но их легко отличить по маркировке. Обычный автомат отключает ток на оборудование при повышении напряжения, а дифференциальный выполняет одновременно функцию и УЗО и автомата.
Выбор двухполюсного автомата по мощности однофазного водонагревателя приведён в таблице 4.
Таблица 4
| Мощность водонагревателя, кВт | Тип автомата |
| 0,7 | 3А |
| 1,3 | 6А |
| 2,2 | 10А |
| 3,5 | 16А |
| 4,4 | 20А |
| 5,5 | 25А |
| 7,0 | 32А |
| 8,8 | 40А |
| 11,0 | 50А |
| 13,9 | 63А |
При выборе излишне чувствительных устройств защиты, бойлер будет постоянно отключаться, а вода нормально не нагреется.
Схемы подключения
Схема подключения принимается в зависимости от желательного уровня и приборного исполнения защиты людей и оборудования. Ниже приведены несколько распространённых схем, а также видео, в котором даются подробные объяснения этим схемам.
Подключение только через розетку
Защита — двойной автомат: 1 — вилка; 2 — розетка; 3 — двойной автомат; 4 — щит; заземление
Подключение через электрощит: 1 — автомат; 2 — УЗО; 3 — электрощит
В схеме УЗО + двойной автомат: 1 — УЗО 10 мА; 2 — вилка; 3 — розетка IP44; 4 — двойной автомат; 5 — линия водонагревателя; 6 — линия квартиры; 7 — электрический щит; 8 — заземление
По правилам безопасности все электромонтажные работы выполняются при отключенной подаче электротока на индивидуальном электрощите. Не включайте в сеть водонагреватель, не заполнив его водой. Не сливайте воду из него, не отключив электричество.
Подключение бойлера к электричеству
Водонагреватель может быть подключен по-разному, но в основном с использованием трехжильного провода. От счетчика через устройство защитного отключения и автомат выполняют вывод к розетке или прямо к баку. Розетку, как и сечение провода, подбирают по мощности и разрешенной силе тока. В многоэтажках сложно с заземлением, его может не быть, в таком случае к «нулю» счетчика подсоединяют «землю» бака. Если невозможно поставить силовую розетку, специалисты советуют остановить свой выбор на надежных, тихих, экономичных моделях бойлеров, например, Atlantic.
Перед тем как первый раз включать проточный водонагреватель систему продувают, чтобы в трубах и шлангах не было воздушных пробок, заполнить основную емкость. Полипропиленовые трубы считаются более надежным вариантом. Они аккуратно выглядят, если нужно, после проверок их можно заделать в стены. Хотя монтировать металлопластиковые легче, они по внешнему виду и продолжительности службы существенно уступают полипропиленовым.
Подключение бойлера к электричеству
Стандартная схема подключения
Человеку, имеющему общее представление о разводке сети водоснабжения в масштабах квартиры и о принципиальной схеме работы накопительного электрического водонагревателя, будет несложно разобраться и с порядком его подключения к трубам холодного и горячего водоснабжения.
Схема подключения бойлера в квартире
Итак, на бойлер необходимо подать холодную воду. Делается это врезкой (монтажом) тройника в наиболее удобном в конкретных условиях месте.
На подающем трубопроводе обязательно устанавливается группа безопасности – один или несколько специальных клапанов
О их важности и правилах установки будет рассказано ниже в отдельном разделе статьи.
Выводной трубопровод подогретой воды врезается в сеть локального квартирного горячего водоснабжения – непосредственно к проходящей трубе – через устанавливаемый тройник, либо, что предпочтительней, к коллектору. Если квартира подключена к централизованной сети горячей воды, обязательно ставится кран, который будет отсекать, по мере необходимости, внутреннюю сеть от общего стояка.
Схема при общем подключении квартиры к горячему водоснабжению
- Эта общепринятая схема может быть дополнена некоторыми элементами. Так, многие мастера перед входами в бойлер по обоим, горячему и холодному патрубку, предпочитают ставить тройники с кранами, позволяющими легко осуществлять опорожнение бака электронагревателя для проведения профилактических или ремонтных работ. Это несколько «утяжеляет» процесс монтажа, но дает в будущем определенные удобства.
- Если в сети холодного водоснабжения нередко случаются скачки давления, или напор воды выходит за рамки допустимых для конкретного бойлера значений, потребуется установка водяного редуктора. Он и выровняет давление, и предохранит электронагреватель от гидравлических ударов.
Термостатический клапан
Еще одним дополнением может стать термостатический смесительный клапан. Он обеспечит в системе горячего водоснабжения ровную, установленную заранее, температуру, исключит возможность вероятных ожогов и т.п. Однако для его установки потребуется врезка еще одного тройника в трубопроводе холодной воды – в самом клапане-термостате происходит смешение горячего и холодного потоков до требуемой температуры.
Схема с применением термостатического клапана
Заключение
Согласно правилам электрической безопасности, категорически запрещено подключение бойлера к металлическому водопроводу через металлизированные шланги или напрямую. Если не сработает защитная система, на корпус бака пробьет фаза, по системе водопроводных коммуникаций распространится напряжение опасное для жизни. Неграмотное подключение приведет к преждевременному выходу техники из строя, спровоцирует протечки и другие проблемы. Любое отступление от правил после эксплуатации бойлера может привести к серьезным последствиям.
ТОП-10 лучших накопительных водонагревателей
