Размеры и преимущества плоских радиаторов отопления

Чугунные радиаторы

Их изготавливают литьем, поэтому нет вероятности, что протечка возникнет между секциями. Также такие изделия имеют утолщенные стены и поэтому батареи тяжелые с повышенной тепловой мощностью и соответственно инертностью. При начале работы системы с чугунными радиаторами прогрев системы происходит долгое время и также длительно она остывает.

Рабочее давление внутри системы может доходить до 15 атм., а срок эксплуатации от 40 лет и выше. Такие батареи стойки к коррозии, а качество теплоносителя не влияет на их работу.

Недостатком чугунного радиатора считается большой вес, который причиняет ряд неудобств во время монтажа, а также изделия требуют периодической покраски.

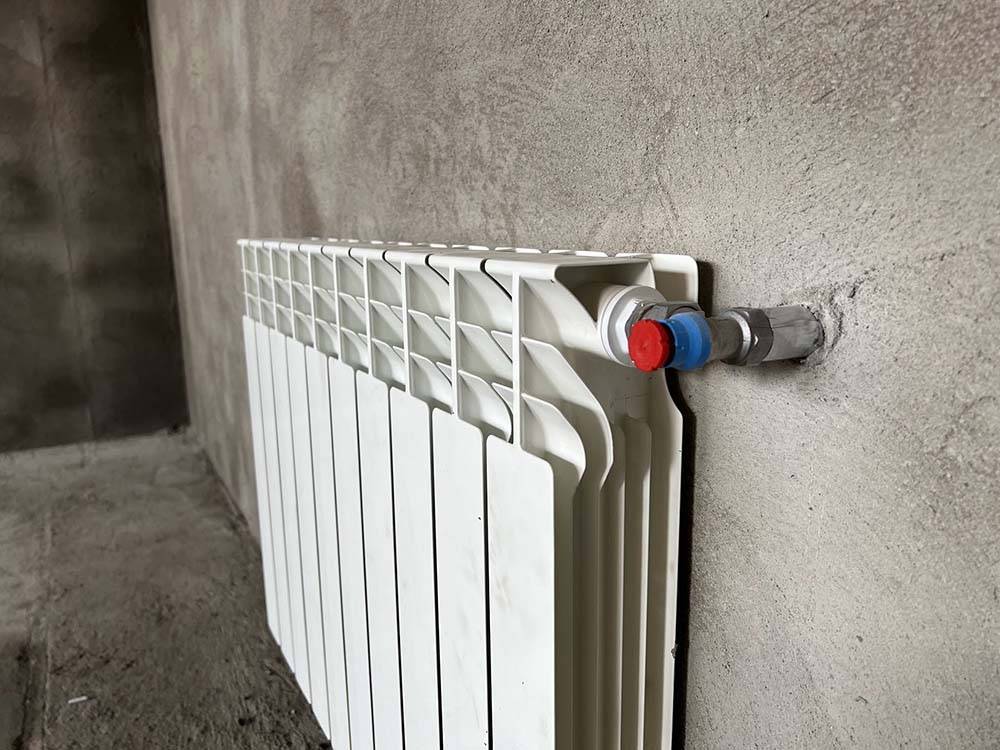

Алюминиевый радиатор

Алюминиевые радиаторы – почетные рекордсмены по продажам в странах бывшего союза. Легкие, эффективные и относительно доступные приборы отопления. Из-за высокого разнообразия выбора алюминиевых батарей, определиться с удачной покупкой сложнее.

Данные модели радиаторов идеально подбирать в частные дома, где нет агрессивной среды теплоносителя и стабильное низкое давление в отоплении. Так же алюминиевые радиаторы – это идеальный выбор для самотечной системы отопления частного дома. Большой внутренний диаметр не будет создавать дополнительных проблем при «естественном» движении теплоносителя.

В виду большого выбора и разброса цены, мы вам предлагаем три основных критерия, которые позволят вам подобрать хорошую алюминиевую батарею.

Вес

Самый главный показатель, который позволит понять степень адекватности цены. Чем больше вес, тем лучше радиатор отопления и тем выше в нем теплоотдача. Топовые модели алюминиевых батарей имеют вес 12-15 килограмм. За такие решения можно заплатить хорошую цену. Если при одной стоимости прибора у них разный вес, возможно предпочтение стоит отдать тому, что тяжелее.

Показатель теплового потока

Есть такая характеристика, как тепловой поток. Она указывается в паспорте любого радиатора отопления. Чаще данный показатель мы называем теплоотдачей прибора. Чем выше этот показатель, тем в теории лучше батарея отопления.

Высокая теплоотдача говорит о следующих факторах:

• Прибор продуман так, что теплосъем происходит наиболее эффективно
• В приборе лучше сплав. Алюминиевые радиаторы не производятся из чистого алюминия. Туда добавляется так же кремний, который негативно сказывается на теплоотдаче, но добавляет прочности прибору.
• В батареи больше ребер и прочих теплоотдающих элементов

Но также велика вероятность, что цифру теплового потока вам могут просто нарисовать и никак не подкрепить. Таким славятся производители китайских радиаторов отопления. Будьте аккуратны при выборе, опираясь на данную информацию.

Визуальная оценка

Смотрите на качество окраса прибора, толщину ребер, их глубину и количество. Эти внешние факторы так же дадут понимание о качестве прибора отопления. Если, нажимая на ребра, вы ощущаете, что вот-вот его согнете или поломаете, то это уже звоночек.

Безусловно, есть и другие критерии подбора радиатора. Но для обычного покупателя этих трех подсказок будет уже достаточно.

Посмотрите подробное, чтобы разобраться в выборе радиатора:

Плюсы и минусы

Плоские радиаторы обладают преимуществами:

• современный дизайн, привлекательное исполнение. Техника способна дополнить большинство интерьерных направлений, если хочется замаскировать устройство, можно воспользоваться специальным декоративным экраном;
• приборы не нуждаются в специфическом уходе, достаточно время от времени вытирать их влажной тряпкой;
• радиаторы поставляют в такой комплектации, чтобы не возникало необходимости в дополнительных тратах;
• технические характеристики способствуют экономии теплоносителя;
• компактное устройство можно спрятать в нише или проеме;
• возможность монтажа своими руками;
• батареи качественно обогревают помещение.

Плоские батареи отопления имеют современный дизайн Недостатки:

• необходимость в точном соблюдении рекомендованных производителем условий эксплуатации, уязвимость стальных моделей перед коррозией;
• неустойчивость к гидроударам. Чтобы обеспечить безопасное использование, нужно внедрить в систему редуктор давления либо его аналог.

Еще один существенный минус – относительная хрупкость техники, поэтому важно организовать аккуратную транспортировку изделий

Расчёт радиаторов отопления

В заключение необходимо заострить внимание на вопросе как рассчитать количество радиаторов отопления на комнату или иное помещение. Требуемое количество секций можно определить несколькими способами:

Требуемое количество секций можно определить несколькими способами:

1. Исходя из площади помещения. Данный метод подходит для помещений с невысокими потолками (в пределах 3 м). Для этого необходимо количество квадратных метров площади комнаты умножить на необходимое количества тепла на метр, по СНиП это 100 ватт. К примеру, на 20 кв.м потребуется 20х100=2000 Вт. Затем требуемое количество тепла делят на теплоотдачу одной секции радиатора, указанную в техническом паспорте. Полученное количество секций отопительного прибора округляют в большую сторону до целого числа.
2. Отталкиваясь от объёма помещения. Этот метод актуален при расчете радиаторов для комнат с высокими потолками или лестничных клеток и вдобавок точнее вышеуказанного способа. Согласно нормативным документам для обогрева 1 куб. м. воздуха в помещении требуется 41 Вт тепловой мощности. Соответственно, умножив объём помещения на 41 получают необходимое количество тепла, которое затем так же делят на мощность теплоотдачи одной секции и округляют полученное значение до целого числа. Для зданий, оборудованных современными стеклопакетами, требуется меньшая мощность отопления – 34 Вт/куб.м. Следует учитывать, что зачастую производители лукавят и указывают показатели теплоотдачи при максимальной температуре теплоносителя, поэтому при расчёте необходимо отталкиваться от минимальных параметров отопительного прибора.
3. Более точный расчёт под силу только специалистам, так как при этом учитывается множество параметров, коэффициентов и табличных величин, указываемых в нормативной документации. К ним относятся: количество тепла для помещения в зависимости от его расположения и значения, площадь помещения, коэффициенты остекления и теплоизоляции ограждающих конструкций, коэффициенты, учитывающие количество наружных стен, высоту потолков, тип выше- и нижерасположенных помещений, температуру наружного воздуха в самую холодную неделю и пятидневку и многое другое. Поэтому для получения такого точного теплотехнического расчёта необходимо обратиться в специализирующуюся на данных услугах организацию.

Как видно из материалов этой статьи, выбор радиаторов необходимого размера и тепловой мощности является важным мероприятием для обеспечения комфортного проживания в доме. Если не уделить должного внимания этой процедуре, то впоследствии об уюте в помещении можно забыть.

https://youtube.com/watch?v=AOIodX5L9tQ

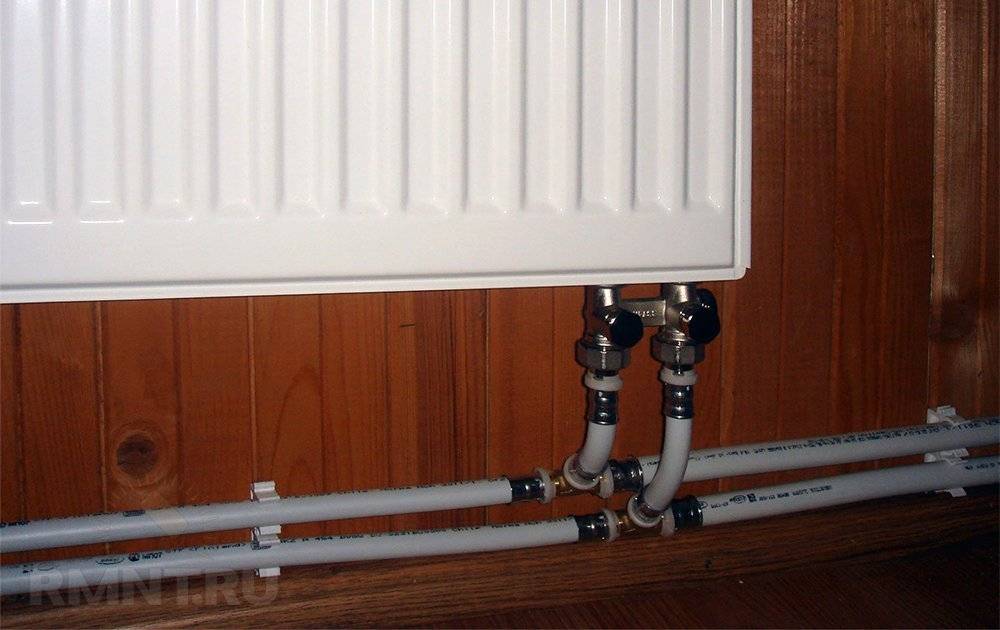

Способы подключения панельных радиаторов

Узкие радиаторы отопления можно монтировать в контуры с нижним и боковым подключением. Конструкцию прибора подбирают в зависимости от используемого подключения. Боковое присоединение к разводке может монтироваться с правой или левой стороны агрегата. Само подключение не вызывает никаких сложностей.

Отопительные батареи с нижним подключением считаются универсальными, поскольку имеют термостатический регулятор. Этот прибор позволяет регулировать температуру воздуха в помещении. Еще один плюс нижнего подключения заключается в том, что трубы разводки можно спрятать в конструкции стены или пола.

В продаже можно найти импортные и отечественные панельные батареи. Наибольшей популярностью пользуются европейские и турецкие модели. Причем турецкие агрегаты стоят на 30% дешевле, чем европейские

При выборе подходящего отопительного прибора важно внимательно изучить техническую документацию, а также учесть отзывы о том или ином производителе

Биметаллические радиаторы

При изготовлении биметаллических радиаторов отопления используют два металла: сталь и алюминий, отсюда следует не только название, но и отсутствие недостатков, свойственных стальным и алюминиевым радиаторам. Биметаллические радиаторы представляют собой систему стальных труб, заключенных в алюминиевую оболочку. Производство таких приборов было начато в Европе около 60 лет назад. Но затем, когда была освоена технология надежной сварки алюминия и его сплавов, выпуск таких радиаторов для европейских стран постепенно прекратился — их вытеснили с рынка более дешевые алюминиевые радиаторы. На российском же рынке биметаллические радиаторы остались представлены, и в первую очередь, благодаря их надежности (по сравнению с алюминиевыми собратьями). Срок службы биметаллического радиатора 20–25 лет, а рабочее давление, которое он может выдержать, — до 25 атм, это больше, чем у алюминиевого. Но и цена биметалла выше. Биметаллические радиаторы призваны решить проблему коррозии, это связано с тем , что трубы биметаллического радиатора сделаны из стали и теплоноситель с алюминием не соприкасается. Они обладают высокой эстетичностью алюминия и возможностью выдержать гидравлический удар, свойственной стали. Толщина стенки стальной трубы в биметаллических радиаторах составляет около 3 мм. Это обычно больше, чем в стальных трубчатых изделиях. А применение нержавеющей стали в трубчатых радиаторах снимает большинство перечисленных проблем, такие приборы относятся к разряду элитарных и стоят недешево.

Главное преимущество биметаллических радиаторов — высокая степень теплоотдачи, которую обеспечивает алюминий. Биметаллические радиаторы зачастую используют в системах с повышенным давлением, ведь рабочее давление радиатора способно выдержать 25 Атм.

Недостатки биметаллических радиаторов: высокая стоимость, небольшой диаметр внутренних каналов, а также присутствие на рынке т.н. «полубиметаллических» радиаторов, которые продавцы выдают за биметаллические радиаторы, однако разница между ними существенная. Биметаллические радиаторы выполнены из цельного сварного стального каркаса, который залит алюминиевым сплавом, горизонтальные коллекторы и вертикальные каналы в них — стальная сварная конструкция. В «полубиметаллических» приборах стальные трубы усиливают только вертикальные каналы, что ослабляет прочность и устойчивость радиатора к коррозии.

Выбор места установки

Стандартное место расположения этого дополнения — правая сторона, правда при поступлении спецзаказа деталь в зеркальном отражении для удобства клиента.

Для того, чтобы придать помещениям более эстетически привлекательный вид, можно остановить свой выбор на выпускаемых многими производителями узких горизонтальных батареях отопления. Они оборудуются подключателями к системе отопления посередине и могут иметь клапанный вкладыш. При наличии встроенного комплекта, такие вещи можно будет подключать к отопительной системе через нижнюю часть, предварительно спрятав трубы в стене.

Самая обычная и тривиальная система отопления — это такая конструкция, в которой трубы или идут по стене, или тщательно спрятаны в ней. Для нее созданы плоские батареи отопления, оснащенные боковой конструкцией подсоединения. Способы подключения плоских батарей могут быть разными. Если трубы отопления проходят в полу, то необходимо выбирать батарею с подключением снизу.

Напольное и настенное подключение

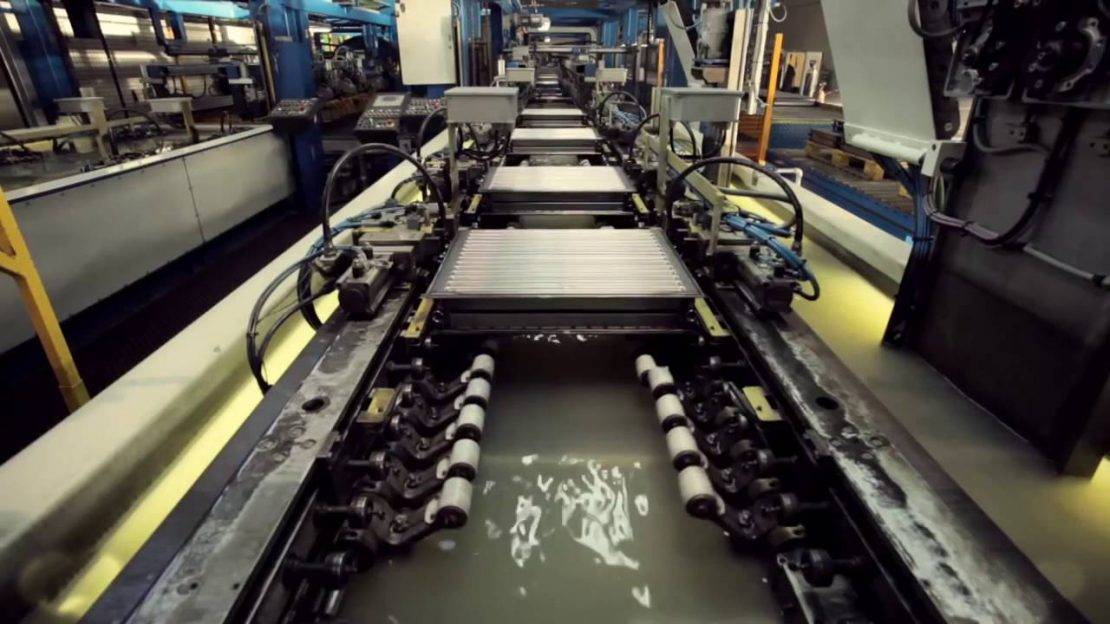

Производство плоских радиаторов

Плоские маленькие батареи делают в несколько этапов:

1. Из стального листа толщиной 0,125 см делают панельные заготовки.
2. Затем из стальных полос с толщиной в пределах 0,3-0,5 миллиметров изготавливают конвективные ребра П-образной формы. За счет этих ребер увеличивается площадь теплоотдачи.
3. После этого две панели сваривают между собой, приваривают к ним конвективные ребра.
4. Устанавливаются патрубки и арматура для подключения прибора к тепловой сети.
5. На батарею наносится порошковая краска.

Продолжительность эксплуатации агрегата напрямую связана с качеством защитной покраски. Качественный защитный слой хорошо защищает металлические поверхности от коррозии

Это особенно важно, если прибор эксплуатируется в помещении с повышенной влажностью

Существует несколько способов нанесения защитной краски:

• Технология ОП. Для окрашивания прибор погружается в емкость с красящим составом.
• Метод АЭФ. Технология анодного электрофореза считается более современной и эффективной.
• Метод КЭФ. Это методика катодного электрофореза. Данная технология является самой передовой, потому что в результате получается надежное и долговечное порошковое покрытие.

Окрашивание по технологии КЭФ выполняется в несколько стадий:

1. Сначала на поверхность из листовой стали наносят тонкий слой из марганца и фосфатов цинка. Благодаря этому увеличивается устойчивость металла к коррозии и его срок службы.
2. После этого стальную панель погружают в красящий состав, который налит в емкость, подключенную к положительно заряженному электроду (катоду). Саму окрашиваемую панель подключают к отрицательно заряженному электроду (аноду). После равномерного распределения слоя краски по окрашиваемой поверхности процесс прекращается, потому что на поверхности металла образуется защитное покрытие из красящего средства.
3. Затем на панель наносят эпоксидный порошок, который впоследствии оплавляют при значительной температуре. Порошковый слой придает глянцевый блеск и определенный цвет покрытию. Этот слой не выцветает, не желтеет, не стирается и надежно защищает сталь от царапин и повреждений.

Батареи окрашивают экологически чистыми красителями, которые не содержат в своем составе тяжелые металлы и формальдегиды. Концентрация растворителя не превышает 2%, поэтому даже после нагревания краска не выделяет в воздух вредные соединения.

Из стали

К этой категории относятся тепловые приборы с высокой эффективностью и рабочим давлением в 9 атм., выдерживающие 13 атм. опрессовки. Такие батареи востребованы в индивидуальном строительстве, или при наличии в многоэтажных застройках своего теплового пункта.

Радиаторы изготавливают из листов стали с отштампованными углублениями для теплоносителя. На тыльной стороне приваривают выступающие ребра для увеличения тепловой отдачи: они усиливают конвенционный поток воздуха. Приборы отопления изготавливают из низкоуглеродистой стали с высокими антикоррозийными свойствами. Покрытие – порошковая эмаль.

Подразделяются на две категории: панельные и трубчатые. Панельные представляют собой сплошную теплопроводимую поверхность, трубчатые – состоят из секций в виде вертикальных труб и могут быть различными по дизайну, вследствие чего их стоимость немного выше.

По каким параметрам выбирать радиаторы для квартиры

Теперь, зная слабые места центрального отопления, можно уже представить себе, каким требованиям должны отвечать хорошие батареи. Перечислим их.

1. У радиаторов давление, заявленное производителем, должно превышать давление (как рабочее, так и превышающее его в полтора раза — испытательное) в отопительной системе. Для примера приведем цифры. В пятиэтажных домах старой планировки этот параметр не больше 5 – 8 атмосфер. Многоэтажные здания современного типа отапливаются под давлением до 12 – 15 атмосфер.

2. Отдельно отметим возможность противостоять гидроудару. Потому что, живя в квартире, от скачков давления в отоплении уберечься сложно, лучше предупредить неприятность заранее. Кстати – если вы часто слышите в батареях гудение и щелчки, обратитесь в коммунальную службу. Давление, видать, «пошаливает» в системе.

3. Качество воды в отечественной системе отопления неважное, поэтому батареи должны с честью выдержать ее «химическую атаку», не разрушаясь. Нужно использовать радиаторы со специальным покрытием изнутри или химически нейтральный материал для стенок. А толщина их обязана быть такой, чтобы частички песка и мелкие камешки ее не протерли, действуя подобно наждаку

А толщина их обязана быть такой, чтобы частички песка и мелкие камешки ее не протерли, действуя подобно наждаку.

4. Решая, какие радиаторы лучше для квартиры, не будем забывать об основной их функции – греть. То есть предпочтительнее выбирать приборы, у которых отдача тепла больше.

5. Не обойдем вниманием и дизайн радиаторов – мало кого устроят страшненькие чугунные монстры убогой формы, которые в советские времена стояли повсюду. Хочется, чтобы батареи гармонически дополняли убранство комнат – сегодня это вполне реально. 6. Последний параметр – это продолжительность службы

Тут уже комментарии излишни. Чем реже придется возиться с установкой этих громоздких и довольно дорогих приборов, тем выгоднее хозяевам

6. Последний параметр – это продолжительность службы. Тут уже комментарии излишни. Чем реже придется возиться с установкой этих громоздких и довольно дорогих приборов, тем выгоднее хозяевам.

В каких системах отопления практикуется нижний подвод

Очевидно, что подача теплоносителя снизу вверх противоестественна, потому как направлена против действия силы тяжести. По этой причине нижний подвод радиаторов не может выполняться в открытых системах отопления с естественной циркуляцией. Но это далеко не единственное ограничение.

Даже при двухстороннем нижнем подключении, где присоединение возвратного патрубка выполняется по стандартной схеме, на подаче устанавливается специальный клапан. Его пропускная способность ниже, чем у обычной футорки с вкрученным фитингом, поэтому коэффициент местного сопротивления радиатора в таком случае будет выше номинального как минимум вдвое. Это вынуждает использовать циркуляционные насосы с более интенсивным напором и в корне пересмотреть процедуру гидравлического расчёта.

При одностороннем нижнем подключении возникает ещё больше сложностей. Во-первых, местное гидродинамическое сопротивления радиатора возрастает ещё больше, ведь теперь через один отвод проходит два встречных канала с достаточно малым условным проходом. Помимо этого имеются трудности с установкой запорно-регулирующей арматуры. Качественные узлы нижнего подключения радиаторов со встроенной термостатирующей головкой — большая редкость на отечественном рынке. Большая часть ассортимента представлена изделиями китайского производства, не обеспечивающими достаточной гибкости и точности регулировки. Другой нюанс кроется в способе регулирования расхода теплоносителя: вместо штока, ограничивающего пропускную способность, большинство инжекторных узлов имеют встроенный байпас, что в корне меняет методику балансировки. При этом установка инжекционного узла с отдельно стоящим дросселем и термостатирующей головкой зачастую недопустима по причине отсутствия свободного места, а если такая конфигурация всё-таки возможна, она будет крайне громоздкой и неудобной в управлении.

Двухтрубная система отопления с попутным движением теплоносителя

Можно сказать, что наилучшим образом для нижнего подключения радиаторов подходят двухтрубные системы с попутным движением теплоносителя или лучевые развязки. Из-за существенного снижения пропускной способности радиаторов нет очевидных причин отказываться от тонких PEX труб с натяжными фитингами, которые выглядят гораздо изящнее прочих систем питания. Не самой удачной идеей будет применять нижнее подключение для однотрубных схем, в таком варианте достаточно сложно выполнить балансировку системы и обеспечить её стабильную работу.

Виды плоских радиаторов

Батареи классифицируют по материалу, из которого они изготовлены:

1. Биметаллические. Сплав алюминия и стали. Такие батареи имеют отличную теплопроводимость, легкие, практически не подлежат коррозии.
2. Алюминиевые – самые популярные из-за удобства и цены. Отличаются высокой теплопроводимостью. Быстро нагреваются, также быстро остывают.
3. Стальные – самые подходящие в собственном доме при автономной системе отопления. Выдерживают высокое давление. Хорошая теплопроводимость.
4. Чугунные – к плоским их относят лишь некоторые специалисты. Глубина – до 140 мм. Долго держат тепло даже при отключении общей системы.

По структуре батареи отопления с маленькой глубиной условно делятся на:

1. Однопанельные – цельные, состоящие из одной панели.
2. Двухпанельные – параллельно две соединенные между собой одинаковые панели.
3. Трехпанельные и трехребристые.

Чем больше площадь поверхности радиатора, тем теплее будет в помещении. А если этих поверхностей сразу несколько, то и нагревание комнаты будет лучше.

Классификация типов

Главным критерием разделения на виды является типоразмер, его указывают на маркировке изделия:

• тип 10. Стандартные панельные модели, не имеющие дополнительных опций, они простые, имеют минимальную глубину – 46 мм;
• тип 11. Немного толще предыдущего варианта за счет того, что на одну сторону были добавлены конвекционные ребра. Здесь глубина составляет 59 мм;
• тип 12. Сложное изделие, образованное двумя панелями и оребрением между ними, толщина прибора – 64 мм;
• тип 22. Две панели, оснащенные двумя системами оребрения, глубина составляет 102 мм;
• тип 33. Самые толстые панели в 157 мм, это три панели с тремя частями оребрения.

Плоские батареи отопления, тип 33

Секционные и панельные масляные обогреватели могут быть напольными и настенными, здесь в качестве теплоносителя используется минеральное масло. Жидкость остывает дольше, чем вода, что усиливает эксплуатационные преимущества модели. Плоские радиаторы масляного типа обладают следующими достоинствами:

• простой монтаж, который можно выполнить своими силами;
• малый собственный вес, расширяющий возможности применения на любых стенах;
• лояльные расценки и широкий ассортимент технических решений, габаритов;
• низкотемпературный режим использования, исключающий ожоги;
• устройство не сушит воздух, обеспечивает здоровый микроклимат;
• умеренное энергопотребление.

В настенных плоских конвекторах внутри присутствует нагревательный элемент, он направляет тепловую энергию к металлическим пластинам. Нагретый воздух попадает в помещение через щели, предусмотренные в верхнем сегменте кожуха. Принцип конвекции воздушных потоков обеспечивает быстрое и равномерное прогревание помещения. Такие универсальные приборы часто используют в загородных коттеджах с круглогодичным проживанием.

Подключение батареи может быть боковым и нижним: буква «К» на маркировке для первого варианта, «Кv» – для второго.

Достоинства и недостатки

Коррозия на радиаторах образуется в системе центрального отопления из-за высокого уровня кислорода в воде Своей популярностью и востребованностью тонкие батареи для отопления обязаны таким характеристикам:

• эстетичный внешний вид;
• компактность;
• простота в уходе и обслуживании;
• низкая способность накопления пыли;
• несложная установка;
• небольшой вес;
• не требуется дополнительное приобретение деталей, исходная комплектация полная;
• высокая теплоотдача;
• экономия энергоносителя.

Не лишены такие изделия и недостатков:

• подверженность коррозии;
• уязвимость к гидроударам;
• хрупкость и уязвимость повреждения во время транспортировки.

Батарея

Этот отопительный прибор состоит минимум из двух радиаторов, которые составляют часть механического соединения.

Отвод тепла от отопительной батареи производят тремя путями: конвекцией, излучением и теплопроводностью.

Если тепло передается движением циркулирующей жидкости внутри системы и перемешивается с теплым воздухом в комнате, тогда это конвекция. Если поверхность батареи ребристая, а ее площадь большая, то конвекцией передается большое количество тепла. В том случае, если прибор имеет высокую конвективную характеристику, то он производит быстрый нагрев комнатного воздуха, но в тоже время может создать сквозняк и поднять пыль. Поэтому он не пригоден для спальни и детской.

Тепловое излучение — передает внутреннюю тепловую энергию от более нагретого тела к прохладному, при этом применяются электромагнитные колебания, имеющие разную длину. Они проходят через воздух и нагревают расположенные в помещении твердые предметы и стены, которые конвекцией и тепловодностью передают тепло в воздух.

Оболочка батареи передает тепло воздуху, который, нагреваясь, поднимается наверх, а на его место поступает холодный. Причем если площадь соприкосновения метала и воздуха большая, тогда скорость движения приведет к появлению сквозняка, который распространяется на уровне пола. В таком варианте удобными являются чугунные батареи.

Характеристика плоских радиаторов и их устройство

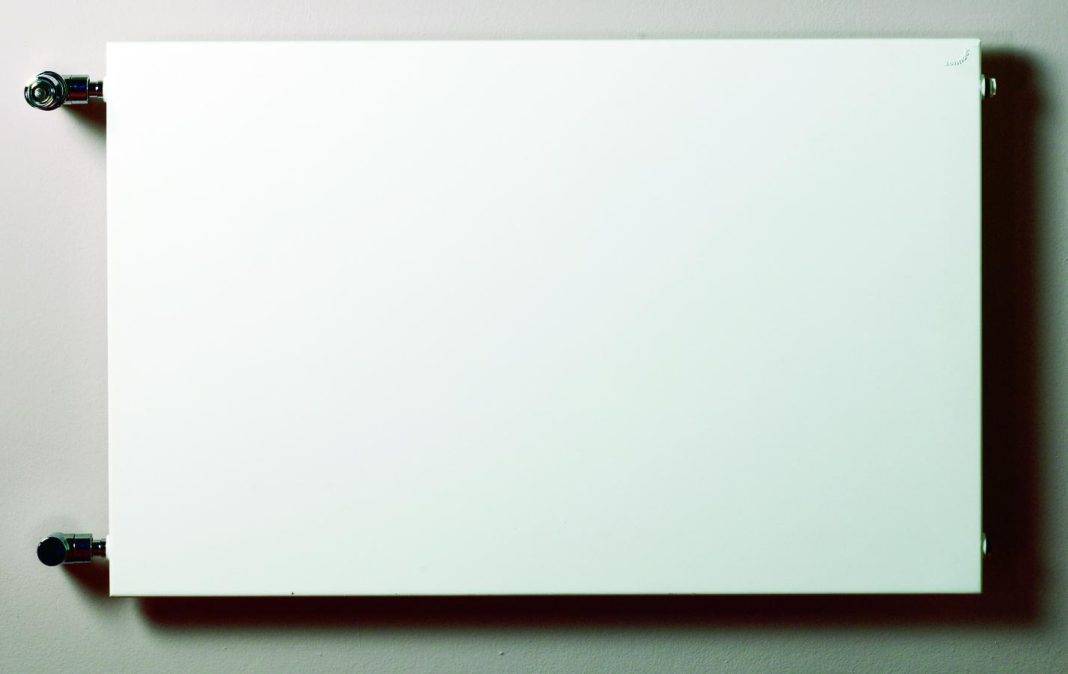

Плоский стальной радиатор с гладкой поверхностью

В категорию тонких радиаторов отопления причисляют изделия из стали. Для их изготовления берутся металлические листы, проходящие через штамповку. При помощи сварки железные заготовки соединяют в соответствующую конструкцию, что обеспечивает надежность и прочность соединения. Для соединения с общей системой используют патрубки. Движение теплоносителя происходит по специальному каналу, расположенному между двумя пластинами.

Конструкция бывает:

• однорядной и многорядной;
• с гладкой поверхностью;
• с профилированной поверхностью на одной или двух сторонах;
• плоской;
• с ребрами или без;
• с термостатом.

Небольшая глубина свойственна для каждого штампованного листа, что связано с другими конструкционными особенностями:

• Две панели, сваренные между собой, обладают высокой теплоотдачей.
• Небольшая внутренняя полость, для движения теплоносителя. Это не только плюс, но и минус. С одной стороны, экономия на теплоносителе сохраняет бюджет, с другой стороны, необходимо постоянно контролировать уровень поставляемой температуры.

Размеры

Глубина изделия зависит от количества ребер внутри

Для правильного разделения изделий на виды разработана специальная классификация, по размерам.

• Тип 10. В эту группу входят изделия с глубиной 46 мм.
• Тип 11. Толщина этих изделий несколько увеличена, соответствует 59 мм. Это объясняется добавлением конвекционных ребер на одну сторону батареи.
• Тип 12. Толщина таких радиаторов 64 мм, за счет расположения конвекционных ребер между двух панелей.
• Тип 22. Изделие из двух панелей, оснащенных оребрением. Глубина изделия достигает 102 мм.
• Тип 33. Самые широкие радиаторы, их толщина составляет 157 мм за счет расположения трех пластин с тремя частями оребрения.

Мощность зависит от типа изделия, высоты и длины.

Наименьшая теплоотдача свойственна изделиям 10 и 11 типа с высотой 300 мм и длиной 400 мм. Она составляет 265 Вт. Если сравнить радиатор с этими же параметрами 21 класса, теплоотдача будет равняться 370 Вт.

В основном плоские батареи отопления выпускаются с высотой от 300 мм до 600 мм, и длиной радиаторов от 400 мм до 3000 мм.

Особенности эксплуатации

При использовании техники нужно придерживаться ограничений:

• температура теплоносителя не должна превышать 110-120°С;
• рекомендуемое рабочее давление в зависимости от модели варьируется в пределах 4,5-10 Мпа;
• малый объем используемой рабочей жидкости подразумевает принудительную циркуляцию;
• максимально допустимая кислотность воды – 8,5 РН;
• стальные изделия не рекомендуется устанавливать во влажных помещениях.

Температура в плоских батареях отопления не должна превышать 110-120°С

Плоские батареи не предназначены для установки в квартирах, подключенных к централизованному отоплению. Специалисты не советуют часто заменять теплоноситель, чтобы предотвратить попадание кислорода в полости радиатора. Оптимальные условия для применения продукции – закрытая система с циркуляционным насосом и расширительным бачком мембранного типа (последний защищает оборудование от гидроудара).

Соотношение размера и мощности

Как правильно все виды стальных радиаторов разделяются не только по своему типу, но и размерам – высоте и длине, от которых зависит их мощность.

Например, наименьшую теплоотдачу имеют изделия 10 и 11 типа с высотой 300 мм и длиной 400 мм – всего 265 Вт, тогда как при тех же габаритах у модели 21 типа она равна 370 Вт, а у 22-ой – 476 соответственно.

Высота стальных панельных радиаторов варьируется от 300 мм (самые маленькие) до 600 мм, а длина от 400 мм до 3000 мм.

Таким образом, можно вычислить, какого размера и типа приобрести радиатор для каждого отдельного помещения с учетом теплопотерь в нем и его площади.

Типы панельных радиаторов из стали

От того, какими конструкционными особенностями обладает радиатор, зависит его уровень мощности. Мощность также зависит от количества панелей, чем их больше, тем и устройство мощнее.

Маркировка может рассказать нам о типе радиатора отопления (на фото показано, где ее посмотреть). Существуют следующие виды панельных стальных радиаторов:

• Тип 10 – Такие радиаторы состоят только из стальной базы и являют собой радиаторы однорядного типа без конвекторной панели.
• Тип 11 – Такие радиаторы состоят из одной обрешетки и одной панели из стали.
• Тип 21 – Такой радиатор оснащен одной обрешеткой и двумя панелями.
• Тип 22 – Такой радиатор состоит из двух панелей и двух обрешеток.
• Тип 33 – Радиатор оснащен тремя обрешетками и тремя панелями.

Типы панельных радиаторов из стали

Панельные батареи отопления могут различаться и по типу подключения. В зависимости от модели радиатора отопления, подключение может быть такого типа, как нижнее или боковое. Радиатор с боковым подключением можно присоединить к отопительной системе с правой или с левой стороны. Монтаж радиатора данного типа не представляет собой ничего сложного.

В базовую комплектацию таких устройств входит термостатический вентиль. Благодаря этому прибору можно установить на радиатор термогловку или отрегулировать обогрев помещения вручную. Радиаторы с нижним подключением еще хороши тем, что подводящие трубы можно замаскировать и скрыть от любопытного взора. Если сравнивать стальные радиаторы исходя из типа подключения, то более дорогими являются устройства с нижним подключением.

Радиатор отопления с нижним подключением

Тепловая мощность пластинчатых радиаторов

Теплоотдача конвекторов зависит от их длины и количество рядов с пластинами. Высота всех конвекторов, 200 мм.

Так, теплоотдача конвектора в «одну нитку» длинной 600 мм составляет 347 Вт. Он же длинной 3000м дает теплоотдачу в 1730 Вт. Радиатор в четыре «нитки» длинной 3000 мм дает теплоотдачу в 4179 Вт, а он же длинной 1000 мм отдаст 1393 Вт тепла.

Расчет радиатора производится по стандартной схеме расчета секций радиаторов, с учетом всех поправочных коэффициентов. Напомню, как это делается. ( читать статью: Упрощенный расчет системы отопления)

• На 1 кв. метр площади с потолком в 3 метра, нужно 100 Вт тепла.
• На комнату 16 кв. метров, нужен радиатор 1600 Вт. Это при идеальных условиях: одно окно, потолок 3 метра, комната не угловая. Если это не так, применяем поправочные коэффициенты:
• Два окна к=1,8: 1600×1,8=2880Вт;
• Угловая комната к=1,8: 2880×1,8=5184Вт;
• Потолок 2,65, к=2,65/3,0=0,88: 5148Вт×0,88=4547 Вт;
• Пластиковое окно к=0,8: 4547Вт×3637 Вт.

Стандартное окно имеет ширину 1400 мм, значит под каждым окном нужно установить 4-х секционные пластинчатые радиаторы длинной 1400 мм, с теплоотдачей 1950 Вт. Данные взяты из паспортов радиаторов фирмы Purmo. На этом все!

При обустройстве собственного дома многие их владельцы сталкиваются с проблемой выбора радиаторов для отопительных конструкций. Достаточно неплохим вариантом являются стальные радиаторы технические характеристики которых впечатляют.

Определиться с решением помогает информация относительно технических характеристик отопительных приборов, а конкретнее:

• рабочего и опрессовочного давления;
• температуры теплоносителя;
• других параметров, оказывающих влияние на эффективность функционирования конкретной модели.

Данные сведения вполне доступны для понимания каждого потребителя. В этой статье говорится о том, какие имеют радиаторы отопления стальные технические характеристики.

Батареи отопительные из стали бывают двух типов:
